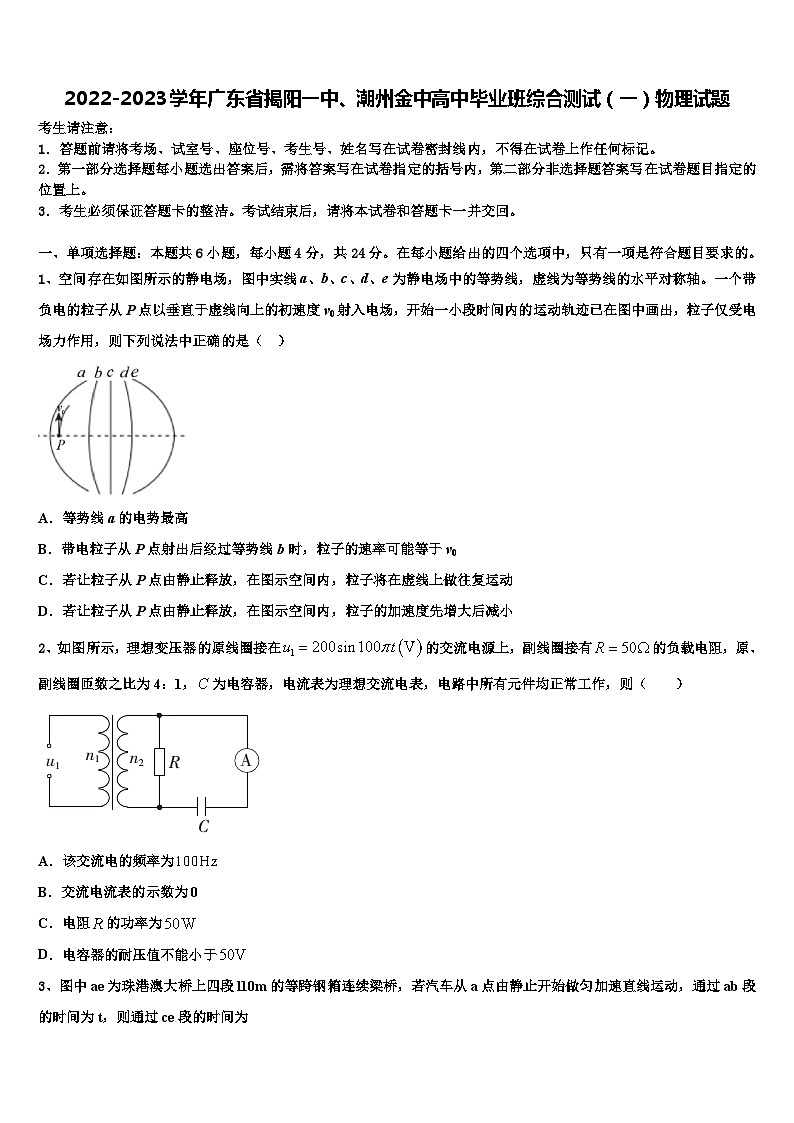

2022-2023学年广东省揭阳一中、潮州金中高中毕业班综合测试（一）物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、空间存在如图所示的静电场，图中实线a、b、c、d、e为静电场中的等势线，虚线为等势线的水平对称轴。一个带负电的粒子从P点以垂直于虚线向上的初速度v0射入电场，开始一小段时间内的运动轨迹已在图中画出，粒子仅受电场力作用，则下列说法中正确的是（ ）

A．等势线a的电势最高
B．带电粒子从P点射出后经过等势线b时，粒子的速率可能等于v0
C．若让粒子从P点由静止释放，在图示空间内，粒子将在虚线上做往复运动
D．若让粒子从P点由静止释放，在图示空间内，粒子的加速度先增大后减小
2、如图所示，理想变压器的原线圈接在的交流电源上，副线圈接有的负载电阻，原、副线圈匝数之比为4：1，为电容器，电流表为理想交流电表，电路中所有元件均正常工作，则（ ）

A．该交流电的频率为
B．交流电流表的示数为0
C．电阻的功率为
D．电容器的耐压值不能小于

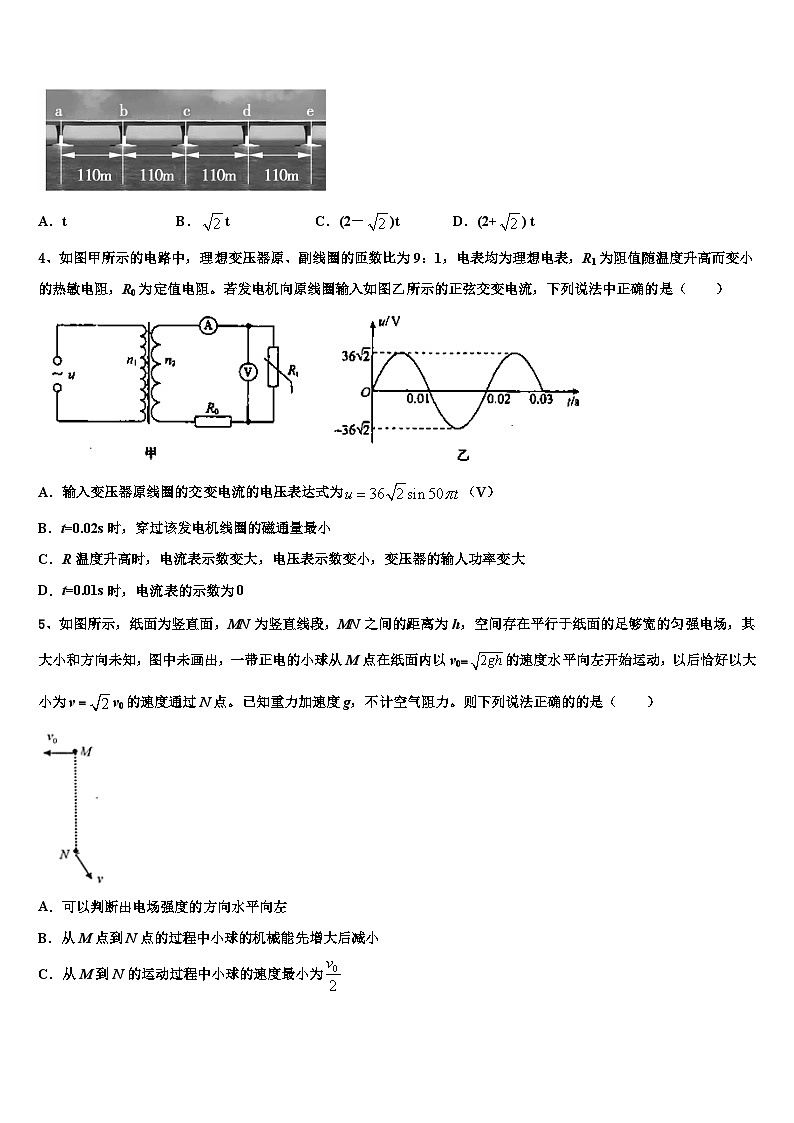

3、图中ae为珠港澳大桥上四段l10m的等跨钢箱连续梁桥，若汽车从a点由静止开始做匀加速直线运动，通过ab段的时间为t，则通过ce段的时间为

A．t B．t C．(2－)t D．(2+) t
4、如图甲所示的电路中，理想变压器原、副线圈的匝数比为9：1，电表均为理想电表，R1为阻值随温度升高而变小的热敏电阻，R0为定值电阻。若发电机向原线圈输入如图乙所示的正弦交变电流，下列说法中正确的是（　　）

A．输入变压器原线圈的交变电流的电压表达式为（V）
B．t=0.02s时，穿过该发电机线圈的磁通量最小
C．R温度升高时，电流表示数变大，电压表示数变小，变压器的输人功率变大
D．t=0.01s时，电流表的示数为0
5、如图所示，纸面为竖直面，MN为竖直线段，MN之间的距离为h，空间存在平行于纸面的足够宽的匀强电场，其大小和方向未知，图中未画出，一带正电的小球从M点在纸面内以v0=的速度水平向左开始运动，以后恰好以大小为v =v0的速度通过N点。已知重力加速度g，不计空气阻力。则下列说法正确的的是（　　）

A．可以判断出电场强度的方向水平向左
B．从M点到N点的过程中小球的机械能先增大后减小
C．从M到N的运动过程中小球的速度最小为
D．从M到N的运动过程中小球的速度最小为
6、某时刻水平抛出的小球，在时的速度方向与水平方向的夹角，，其速度方向与水平方向的夹角。忽略空气阻力，重力加速度，则小球初速度的大小为（ ）
A． B． C． D．
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图，篮球赛中，甲、乙运动员想组织一次快速反击，甲、乙以相同的速度并排向同一方向奔跑，甲运动员要将球传给乙运动员，不计空气阻力，则（ ）

A．应该让球沿着3的方向抛出
B．应该让球沿着2的方向抛出
C．两运动员对球的冲量大小和方向都是相同的
D．当乙接着球后要往身体收，延长触球时间，以免伤害手指
8、关于电磁波，下列说法正确的是（ ）
A．电磁波在真空和介质中的传播速度相同
B．周期性变化的电场和磁场相互激发，形成电磁波
C．电磁波谱中的无线电波与可见光相比，更容易产生显著的衍射现象
D．电磁振荡停止后，其发射到空间的电磁波随即消失
E.载有信号的电磁波可以在真空中传输也可以通过光缆传输
9、如图甲所示，轻弹簧下端固定在倾角37°的粗糙斜面底端A处，上端连接质量3kg的滑块（视为质点），斜面固定在水平面上，弹簧与斜面平行。将滑块沿斜面拉动到弹簧处于原长位置的D点，由静止释放到第一次把弹簧压缩到最短的过程中，其加速度a随位移x的变化关系如图乙所示，重力加速度取10m/s2，sin37°=0.6，cos37°=0.8。下列说法正确的是（　　）

A．滑块先做匀加速后做匀减速运动
B．滑块与斜面间的动摩擦因数为0.1
C．弹簧的劲度系数为180N/m
D．滑块在最低点时，弹簧的弹性势能为3.12J
10、一质量为m的物体静止在水平地面上，在水平拉力F的作用下开始运动，在0～6s内其速度与时间关系图象和拉力的功率与时间关系图象如图所示，取g=10m/s2，下列判断正确的是（ ）

A．0～6s内物体克服摩擦力做功24J
B．物体的质量m为2kg
C．0～6s内合外力对物体做的总功为120J
D．0～6s内拉力做的功为156J
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）某实验小组做“验证机械能守恒定律”的实验装置如图所示，图中A为铁架台，B，C是用细线连接的两个物块，D为固定在物块C上的细遮光条（质量可忽略不计），E为固定在铁架台上的轻质定滑轮，F为光电门，实验步骤如下：

①用游标卡尺测得遮光条的宽度为d，用天平分别称出物块B、C的质量分别为和，用跨过定滑轮的细线连接物块B和C；
②在铁架台上标记一位置O，并测得该位置与光电门之间的高度差h；
③将物块C从位置O由静止释放，C加速下降，B加速上升；
④记录遮光条D通过光电门的时间t。
依据以上步骤，回答以下问题：
（1）该实验的研究对象是__________填“B”或“C”或“B、C组成的系统”）；
（2）从物块C由静止释放到其经过光电门的过程中，研究对象的动能增加量______，研究对象的重力势能减少量________（用实验中测量的量表示，重力加速度为g）。
12．（12分）某同学采用图甲所示的电路完成“描绘小灯泡的伏安特性曲线”实验，实验中用电压表测量小灯泡的电压，用多用电表的直流挡测量通过小灯泡的电流。

（1）图甲中多用电表的黑表笔是____________（填“P”或“Q”），用多用电表的直流电流挡测量通过小灯泡的电流时，需要将多用电表的两个表笔连接到a、b两处，其中黑表笔应与____________（填“a”或“b”）连接。
（2）实验配备的器材如下：
A．待测小灯泡L（“2.5V，0.2W”）
B．电压表V（量程0-3V，阻值约）
C．多用电表（三个直流电流挡量程分别为1mA，10mA，100mA）
D．滑动变阻器（阻值范围，额定电流2A）
E.滑动变阻器（阻值范围，额定电流1A）
F.电池组（电动势4.5V，内阻约为）
G.开关一只，导线若干
为了使测量尽可能地准确且能方便地进行调节，多用电表直流电流挡量程应选____，滑动变阻器应选_______。
（3）该同学选取合适的器材后，用导线将器材按图甲所示的电路连接起来，如图乙所示。他在实验前进行电路检查时发现漏接了一根导线，请你在乙图上用笔画上这根漏接的导线________。

（4）该同学纠正连线错误后，通过实验测得多组I、U值并描绘出小灯泡的I-U曲线如图丙所示。由I-U曲线可以看出：当灯泡两端电压时小灯泡的电阻=_____________Ω（保留两位有效数字）；
（5）我们知道，多用电表用久以后，表内电池的电动势会减小而内阻会增大。那么用久以后的多用电表电流挡测得的电流与真实值相比_____________（填“偏大”，“偏小”或“相同”）。
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示， 在xoy平面内， 有一线状电子源沿x正方向发射速度均为v的电子，形成宽为2R、在y轴方向均匀分布且关于x轴对称的电子流.电子流沿+x方向射入一个半径为R、中心位于原点O的圆形匀强磁场区域， 磁场方向垂直xoy平面向里.在磁场区域的正下方d处，有一长为2d的金属板MN关于y轴对称放置，用于接收电子，电子质量为m，电量为e，不计电子重力及它们间的相互作用.
(1)若正对0点射入的电子恰好从P点射出磁场，求磁感应强度大小B；
(2)在第(1)问的情况下，求电子从进入磁场到打在MN板上的时间t：
(3)若所有电子都能从P点射出磁场，MN板能接收到的电子数占发射电子总数的比例是多大?

14．（16分）一列简谐横波沿x轴传播，t=0时的图像如图所示，此时刻后介质中P质点回到平衡位置的最短时间为 0.2s，Q质点回到平衡位置的最短时间为1s，已知t=0 时，P、Q 两质点相对平衡位置的位移相同，则：

(1)波的传播周期为多少秒？
(2)传播速度是多大？
(3)t=0.8s 时刻算起到质点Q第二次回到平衡位置波传播的距离？
15．（12分） “801所”设计的磁聚焦式霍尔推进器可作为太空飞船的发动机，其原理如下：系统捕获宇宙中大量存在的等离子体(由电量相同的正、负离子组成)经系统处理后，从下方以恒定速率v1向上射入有磁感应强度为B1、垂直纸面向里的匀强磁场区域Ⅰ内．当栅极MN、PQ间形成稳定的电场后，自动关闭区域Ⅰ系统(关闭粒子进入通道、撤去磁场B1)．区域Ⅱ内有磁感应强度大小为B2、垂直纸面向外的匀强磁场，磁场右边界是直径为D、与上下极板相切的半圆(圆与下板相切于极板中央A)．放在A处的放射源能够向各个方向均匀发射速度大小相等的氙原子核，氙原子核经过该区域后形成宽度为D的平行氙粒子束，经过栅极MN、PQ之间的电场加速后从PQ喷出，在加速氙原子核的过程中探测器获得反向推力(不计氙原子核、等离子体的重力，不计粒子之间相互作用于相对论效应)．已知极板长RM=2D，栅极MN和PQ间距为d，氙原子核的质量为m、电荷量为q，求：

(1)氙原子核在A处的速度大小v2；
(2)氙原子核从PQ喷出时的速度大小v3；
(3)因区域Ⅱ内磁场发生器故障，导致区域Ⅱ中磁感应强度减半并分布在整个区域Ⅱ中，求能进入区域Ⅰ的氙原子核占A处发射粒子总数的百分比．



参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、D
【解析】
A．由图可知，负电荷弯曲的方向向右，则受到的电场力得方向向右，由于负电荷受到的电场力得方向与电场强度的方向相反，所以电场强度的方向向左，等势线a电势最低。故A错误；
B．带电粒子从P点射出后经过等势线b时，电场力做正功，则粒子的动能增加，则其速率大于v0，选项B错误；
C．让粒子在P点由静止释放，粒子受到的电场力得方向始终向右，所以将一直向右做加速运动。故C错误；
D．电场线的疏密代表电场的强弱，让粒子在P点由静止释放，粒子将沿虚线向右做加速运动，因电场线先密后疏，可知电场力先增后减，即加速度先增大后减小。故D正确。
故选D。
2、D
【解析】
A．该交流电的频率

故A错误；
B．电容器通交流隔直流，故电流表的示数不为0，故B错误；
C．原线圈两端的电压的有效值

由可知，副线圈两端的电压的有效值

电阻的功率

故C错误；
D．由于副线圈两端的电压的最大值为，故电容器的耐压值不能小于，故D正确。
故选：D。
3、C
【解析】
设汽车的加速度为a，经历bc段、ce段的时间分别为t1、t2，根据匀变速直线运动的位移时间公式有：， ，，解得：，故C正确，A、B、D错误；
故选C。
4、C
【解析】
A．由交变电流的图像可读出电压的最大值为，周期为，则

所以输入变压器原线圈的交变电流的电压表达式为

故A错误；
B．当t=0.02s时，输入电压的瞬时值为0，所以该发电机的线圈平面位于中性面，穿过线圈的磁通量最大，故B错误；
C．R温度升高时，其阻值变小，副线圈中的电流I2变大，则原线圈中电流也变大，由P=UI得，变压器的输入功率变大，电压表读数

则U3减小，故C正确；
D．电流表测的是电路中的有效值，不为0，D错误。
故选C。
5、D
【解析】
A．小球运动的过程中重力与电场力做功，设电场力做的功为W，则有

代入解得

说明MN为电场的等势面，可知电场的方向水平向右，故A错误；
B．水平方向小球受向右的电场力，所以小球先向左减速后向右加速，电场力先负功后正功，机械能先减小后增加，故B错误；
CD．设经过时间t1小球的速度最小，则竖直方向

水平方向

合速度

由数学知识可知，v的最小值为

故C错误，D正确。
故选D。
6、C
【解析】
将小球在时和时的速度分解，如图所示：

则有
，
又因为

解得

选项C项正确，ABD错误。
故选C。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AD
【解析】
AB．甲和乙相对静止，所以甲将球沿着对方抛出，即沿着3方向抛出，就能传球成功，A正确，B错误；
C．根据动量定理，合外力的冲量等于动量的变化量，可知两运动员接球时速度的变化量大小相等、方向相反，动量的变化量等大反向，所以两运动员对球的冲量等大反向，C错误；
D．当乙接着球后要往身体收，根据动量定理可知，相同的动量变化量下，延长作用时间，减小冲击力，以免伤害手指，D正确。
故选AD。
8、BCE
【解析】
A．电磁波在介质中的传播速度小于真空中的速度，选项A错误；
B．周期性变化的电场和磁场相互激发，形成电磁波，选项B正确；
C．电磁波谱中的无线电波与可见光相比波长更长，更容易产生显著的衍射现象，选项C正确；
D．电磁振荡停止后，其发射到空间的电磁波仍然会传播，选项D错误；
E．载有信号的电磁波可以在真空中传输也可以通过光缆传输，选项E正确。
故选BCE。
9、BD
【解析】
A．因滑块的加速度先减小后反向增加，可知滑块先做变加速后做变减速运动，选项A错误；
B．弹簧处于原长时，加速度为a=5.2m/s2，由牛顿第二定律

解得
μ=0.1
选项B正确；
C．由图像可知，弹簧被压缩x=0.1m时滑块的加速度减为零，则

解得
k=156N/m
选项C错误；
D．由能量关系可知，滑块在最低点时，弹簧的弹性势能为

解得
EP=3.12J
选项D正确。
故选BD。
10、BD
【解析】
2~6s内，物体做匀速直线运动，拉力与摩擦力大小相等。0~2s内，物体做匀加速直线运动，根据v-t图像的斜率求出加速度，再根据牛顿第二定律求出物体的质量。根据动能定理求合外力对物体做的总功，根据v-t图像的“面积”求出物体的位移，从而求出摩擦力做功，即可求出拉力做的功。
【详解】
A．在2~6s内，物体做匀速直线运动，由，得

故物体受到的摩擦力大小

根据v-t图像的“面积”表示物体的位移，知0~6s内物体的位移为

物体克服摩擦力做功

故A错误。
B．0～2s内，物体的加速度

由牛顿第二定律可得

在2s末，，由图知
P′=60W，v=6m/s
联立解得
F′=10N，m=2kg
故B正确。
C．0~6s内合外力对物体做的总功

故C错误。
D．由动能定理可知


故D正确。
故选BD。
【点睛】
本题的关键要根据速度时间图像得到物体的运动情况，分析时要抓住速度图像的斜率表示加速度、面积表示位移。要知道动能定理是求功常用的方法。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、B、C 组成的系统
【解析】
(1)[1]实验中要验证机械能守恒，只有以B、C 组成的系统为研究对象，才只有重力做功，机械能才守恒，故该实验的研究对象是B、C 组成的系统。
(2)[2]因为遮光条的宽度为，故物块C通过光电门的速度可近似等于通过d的平均速度，即

所以从物块C由静止释放到其经过光电门的过程中，B、C组成的系统动能增加量

[3]从物块C由静止释放到其经过光电门的过程中，物块C下降h，物块B上升h，故B、C 组成的系统重力势能该变量为

12、P b 100mA R1 28 相同
【解析】
(1)[1][2]多用电表黑表笔接表的负插孔，故由图可知P为多用电表的黑表笔；对于多用电表测量时因遵循电流由红表笔进表，由黑表笔出表，故可知黑表笔应与b连接；
(2)[3][4]根据小灯泡的规格可知电路中电流约为

灯泡电阻约为

故为了测量准确减小误差多用电表直流电流挡量程应选100mA；滑动变阻器应选R1；
(3)[5]滑动变阻器是采用的分压式接法，故连接图如图所示

(4)[6]根据图丙可知当灯泡两端电压，电流I=78mA=0.078A，故此时小灯泡的电阻

(5)[7]使用多用电表电流档测电流时并不会用到表内的电池，即表内电池电动势和内阻的大小对多用电表电流档的测量无影响，故测得的电流与真实值相比是相同的。

四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) (2) (3)
【解析】
（1）可求得电子旋转的轨道半径是，根据公式

解得

（2）电子在磁场中运动时间为


电子出磁场后的运动时间为

总时间为

（3）所有电子在磁场中运动的半径相等，因为所有电子都能从点射出磁场，所以所有电子在磁场中运动的半径均为。板能接收到的电子从点射出时，速度偏转角为（即与正方向的夹角）满足
①到达点的电子轨迹如图甲所示，其入射点为，四边形为菱形，

点到轴的距离

②到达点的电子轨迹如图乙所示，其入射点为，四边形为菱形，点到轴的距离

竖直长度占射入总长度的比例

所以板能接收的电子数占发射电子总数的比例。
14、 (1)T=2.4s (2)v=5m/s (3)x=11.0m
【解析】
(1)由题意简谐横波沿x轴正向传播，分析得知，此时P点向下运动，Q点向上，
它们周期相同，则T=2×(0.2s+1s)=2.4s
(2)根据图象可知，λ=12m，则波速
(3)根据题意可知，Q质点经过1s第一次回到平衡位置，再经过半个周期第二次回到平衡位置，设质点Q第二次回到平衡位置经过的时间为t，则
波传播的距离为
【点睛】
本题关键要根据质点的振动过程确定其振动周期，得到波的周期；要注意介质中质点只在各自的平衡位置附近振动，不随波迁移．
15、（1） （2） （3）
【解析】
（1）离子在磁场中做匀速圆周运动时：
根据题意，在A处发射速度相等，方向不同的氙原子核后，形成宽度为D的平行氙原子核束，即
则：
（2）等离子体由下方进入区域I后，在洛伦兹力的作用下偏转，当粒子受到的电场力等于洛伦兹力时，形成稳定的匀强电场，设等离子体的电荷量为 ，则
即
氙原子核经过区域I加速后，离开PQ的速度大小为 ，根据动能定理可知：

其中电压
联立可得
（3）根据题意，当区域Ⅱ中的磁场变为之后，根据可知，

①根据示意图可知，沿着AF方向射入的氙原子核，恰好能够从M点沿着轨迹1进入区域I，而沿着AF左侧射入的粒子将被上极板RM挡住而无法进入区域I．
该轨迹的圆心O1，正好在N点，，所以根据几何关系关系可知，此时；
②根据示意图可知，沿着AG方向射入的氙原子核，恰好从下极板N点沿着轨迹2进入区域I，而沿着AG右侧射入的粒子将被下极板SN挡住而无法进入区域I．
，所以此时入射角度．
根据上述分析可知，只有这个范围内射入的粒子还能进入区域I．该区域的粒子占A处总粒子束的比例为
