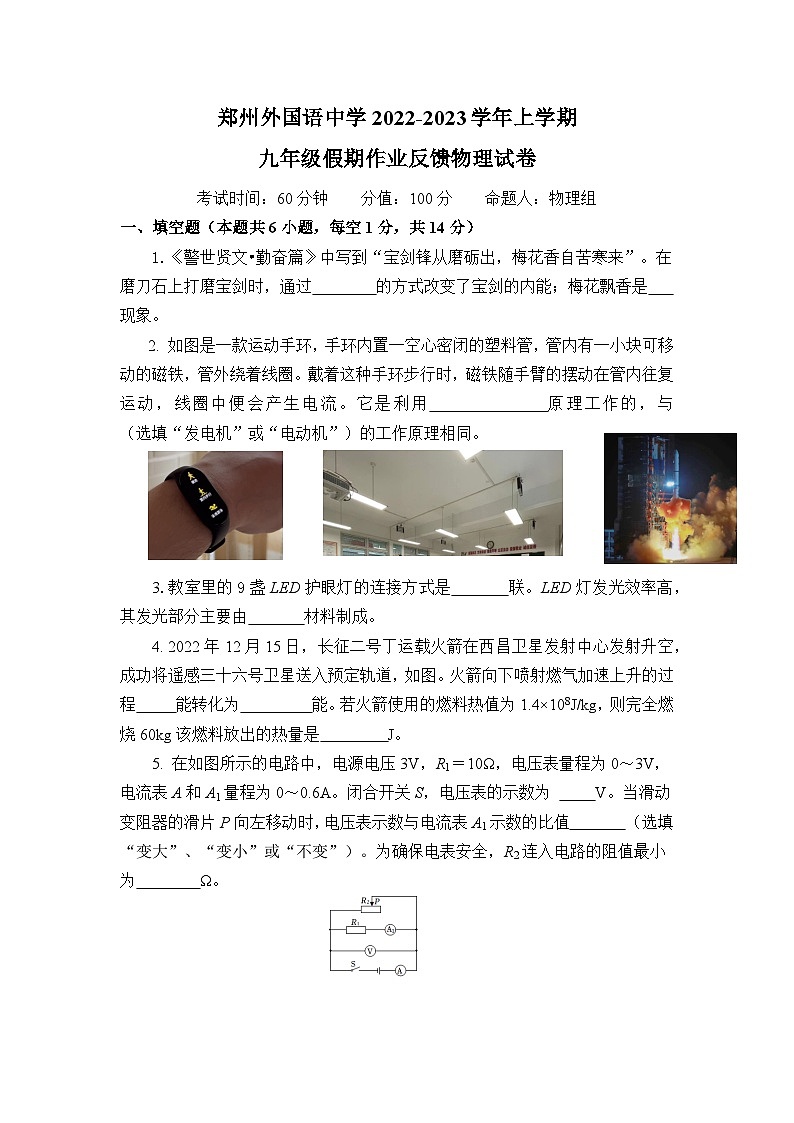

郑州外国语中学2022-2023学年上学期
九年级假期作业反馈物理试卷
考试时间：60分钟 分值：100分 命题人：物理组
一、填空题（本题共6小题，每空1分，共14分）
1.《警世贤文•勤奋篇》中写到“宝剑锋从磨砺出，梅花香自苦寒来”。在磨刀石上打磨宝剑时，通过 的方式改变了宝剑的内能；梅花飘香是 现象。
2. 如图是一款运动手环，手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外绕着线圈。戴着这种手环步行时，磁铁随手臂的摆动在管内往复运动，线圈中便会产生电流。它是利用 　 　 原理工作的，与 （选填“发电机”或“电动机”）的工作原理相同。

3.教室里的9盏LED护眼灯的连接方式是　 　联。LED灯发光效率高，其发光部分主要由　 　材料制成。
4. 2022年12月15日，长征二号丁运载火箭在西昌卫星发射中心发射升空，成功将遥感三十六号卫星送入预定轨道，如图。火箭向下喷射燃气加速上升的过程 能转化为 能。若火箭使用的燃料热值为1.4×108J/kg，则完全燃烧60kg该燃料放出的热量是 　 　 J。
5. 在如图所示的电路中，电源电压3V，R1＝10Ω，电压表量程为0～3V，电流表A和A1量程为0～0.6A。闭合开关S，电压表的示数为 　 　V。当滑动变阻器的滑片P向左移动时，电压表示数与电流表A1示数的比值　 　（选填“变大”、“变小”或“不变”）。为确保电表安全，R2连入电路的阻值最小为　 　Ω。

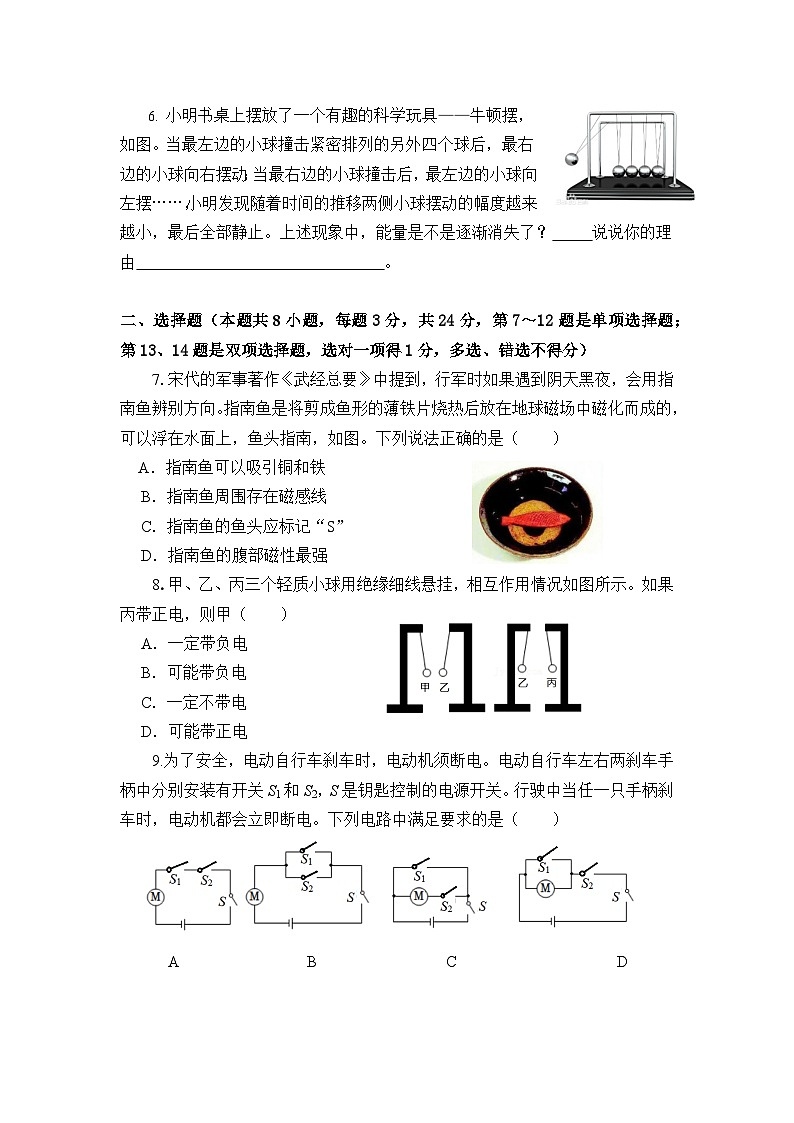

6. 小明书桌上摆放了一个有趣的科学玩具——牛顿摆，如图。当最左边的小球撞击紧密排列的另外四个球后，最右边的小球向右摆动；当最右边的小球撞击后，最左边的小球向左摆……，小明发现随着时间的推移两侧小球摆动的幅度越来越小，最后全部静止。上述现象中，能量是不是逐渐消失了？ 说说你的理由 。

二、选择题（本题共8小题，每题3分，共24分，第7～12题是单项选择题；第13、14题是双项选择题，选对一项得1分，多选、错选不得分）
7.宋代的军事著作《武经总要》中提到，行军时如果遇到阴天黑夜，会用指南鱼辨别方向。指南鱼是将剪成鱼形的薄铁片烧热后放在地球磁场中磁化而成的，可以浮在水面上，鱼头指南，如图。下列说法正确的是（　　）
A．指南鱼可以吸引铜和铁
B．指南鱼周围存在磁感线
C．指南鱼的鱼头应标记“S”
D．指南鱼的腹部磁性最强
8.甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。如果丙带正电，则甲（　　）
A．一定带负电
B．可能带负电
C．一定不带电
D．可能带正电
9.为了安全，电动自行车刹车时，电动机须断电。电动自行车左右两刹车手柄中分别安装有开关S1和S2，S是钥匙控制的电源开关。行驶中当任一只手柄刹车时，电动机都会立即断电。下列电路中满足要求的是（　　）
A B C D

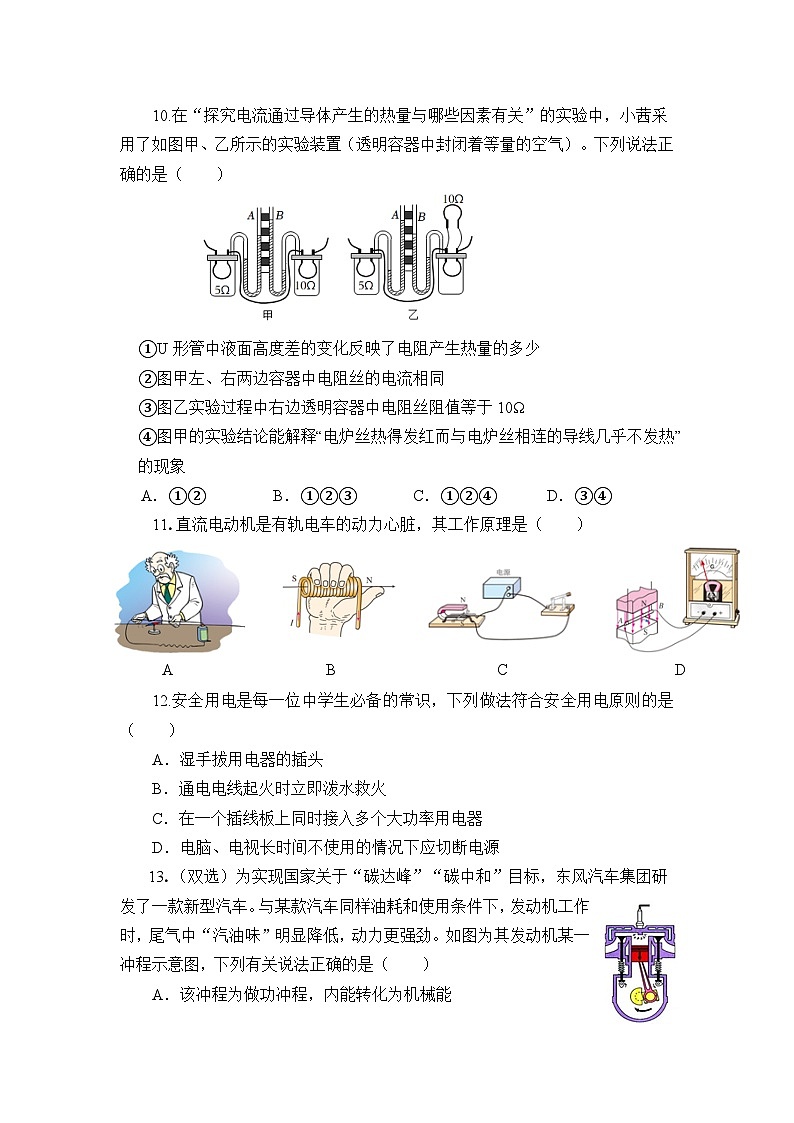

10.在“探究电流通过导体产生的热量与哪些因素有关”的实验中，小茜采用了如图甲、乙所示的实验装置（透明容器中封闭着等量的空气）。下列说法正确的是（　　）

①U形管中液面高度差的变化反映了电阻产生热量的多少
②图甲左、右两边容器中电阻丝的电流相同
③图乙实验过程中右边透明容器中电阻丝阻值等于10Ω
④图甲的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象
A．①② B．①②③ C．①②④ D．③④
11.直流电动机是有轨电车的动力心脏，其工作原理是（　　）
A B C D





12.安全用电是每一位中学生必备的常识，下列做法符合安全用电原则的是（　　）
A．湿手拔用电器的插头
B．通电电线起火时立即泼水救火
C．在一个插线板上同时接入多个大功率用电器
D．电脑、电视长时间不使用的情况下应切断电源
13.（双选）为实现国家关于“碳达峰”“碳中和”目标，东风汽车集团研发了一款新型汽车。与某款汽车同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更强劲。如图为其发动机某一冲程示意图，下列有关说法正确的是（　　）
A．该冲程为做功冲程，内能转化为机械能
B．尾气中“汽油味”降低，是因为汽油在汽缸中燃烧不够充分
C．汽油在汽缸内完全燃烧，发动机效率可达100%
D．该发动机减少了碳排放，有利于节约能源和环境保护
14.（双选）图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2示数变化关系的图象。下列说法中正确的是（　　）
A．电源电压是3V
B．定值电阻阻值是10Ω
C．当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
D．图线a是电流表A的示数随电压表V1的示数变化关系图象
三、作图题（本题共2小题，每小题3分，共6分）
15. 如图甲所示为一个磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在图乙中的括号内标出电源的正、负极及电磁铁A和B的N极。
甲 乙

16. 请用笔画线代替导线，将图中的电灯和开关以及三孔插座接入电路。

四、实验探究题（本题共3小题，第17题10分，第18题8分，第19题12分，共30分）
17. 小辉和实验小组同学用如图甲所示实验装置做“比较不同物质吸热的情况”实验。他们记录数据并绘制出水和食用油温度随加热时间变化的图像，如图乙。
甲 乙

（1）实验前应保证水和食用油的 　 　相同；
（2）加热相同的时间，小辉发现油的温度升得更高，他认为此过程中油吸收的热量比水吸收的热量多，小明的说法是否正确? ；
（3）由乙图可知，水和食用油升高相同的温度，　 　的加热时间更长，说明它的吸热能力更 ；
（4）冬天，如果你想做个暖手袋，选择水还是油作为供暖物质效果更佳呢？ 。
18. 小欣用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。

（1）小欣在连接实验电路前，应该首先将开关　 　 。
（2）请你用笔画线代替导线，帮小欣连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大。
（3）小欣连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小欣想：是不是电路中某处发生了断路？小欣为了判断电路是否发生断路接下来最简单的操作是：　 　 ，观察小灯泡是否发光。
（4）你还有哪些判断电路是否发生断路的方法？请写出一种： 。
甲 乙 丙
19. 小琳在测量小灯泡电阻的实验中，用标有“20Ω 2A”的滑动变阻器、电压表、电流表、开关、导线、几节干电池和额定电压为2.5V的小灯泡，进行实验。





次数
电压U/V
电流I/A
电阻R/Ω
1
1.2
0.22

2
2.2
0.28

3
2.5








（1）当电压表示数为2.5V时，记录电流表示数如图乙所示，为　 　A，此时小灯泡的电阻为　 　Ω（保留1位小数）。
（2）根据测得的数据，小琳发现小灯泡在不同电压下的电阻值不相等，其原因是　 　 。
（3）测完小灯泡电阻后，小琳又进行了拓展实验。她用该灯泡和电压表，按照图丙所示电路测未知电阻Rx的阻值。步骤如下：
①只闭合S、S1，移动滑片，使电压表示数为2.5V，由前面的实验可推知此时通过Rx的电流为　 　A；
②保持滑片位置不变，只闭合S、S2，电压表示数为5.5V，则Rx两端的电压为 　V；
③Rx的阻值为　 　Ω。
五、综合应用题（本题共2小题，第20题10分，第21题16分，共26分）
20．小明根据所学电学知识设计了一个电子身高测量仪，如图。已知定值电阻R0＝5Ω，电源电压恒为4.5V，R的规格为“20Ω 0.5A”，电压表量程为0～3V，电流表量程为0～0.6A。
（1）当被测身高增加时，电流表的示数　 　 （选填“变大”、“变小”或“不变”）；
（2）当R实际接入的电阻值为5Ω时，通过R的电流是多少？
（3）为保证各元件安全，变阻器R接入电路中的阻值范围是多少？



21．电热水壶因为具有加热速度快，保温效果好等优点备受人们喜爱。如图所示是电热水壶简化的电路图。其中R1和R2为发热电阻，S1为总开关，S2为挡位开关，有1、2两个触点，可以控制壶的“加热”和“保温”两挡。表中数据为该电热水壶的部分工作参数。【ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃）】





（1）电热水壶的电源线很短，因此电阻　 　产生热量　 　，更加安全。
（2）如果电热水壶处于加热挡，则S1闭合，S2接 （选填“1”或“2”）。
（3）发热电阻R2的阻值是多少？
（4）如果向电热水壶中加入1L水，加热4min水温升高了50℃，这段时间电热水壶的加热效率η是多少?











郑州外国语中学 2022-2023 学年上学期
九年级期末考试物理试卷参考答案
一、填空题（本题共 6 小题，每空 1 分，共 14 分）
1.做功 扩散
2.电磁感应 发电机
3. 并 半导体
4. 内 机械 8.4×10 9
5. 3 不变 10
6. 不是 小球在空气中运动以及和其它小球碰撞过程中，一部分机械能转化成
了小球与空气的内能，因而摆动的幅度会越来越小（合理即可）

二、 选择题（本题共 8 小题，每题 3 分，共 24 分，第 7～12 题是单项选择题； 第 13、14 题是双项选择题，选对一项得 1 分，多选、错选不得分）
7
8
9
10
11
12
13
14
C
B
A
C
C
D
AD
BD

三、作图题（本题共 2 小题，每小题 3 分，共 6 分）
15.

16.

四、实验探究题（本题共 3 小题，第 17 题 10 分，第 18 题 8 分，第 19 题 12 分，
共 30 分）
17. （1）质量 （2）不正确 （3）水 强 （4）水
18.（1）断开
（2）

（3）向左移动滑动变阻器的滑片
（4）在电路中串联如一个电流表（合理即可）
19.（1）0.3 8.3 （2）灯泡的电阻随温度的升高而增大
（3）① 0.3 ② 3 ③ 10
五、综合应用题（本题共 2 小题，第 20 题 10 分，第 21 题 16 分，共 26 分）
20.（1）变小 …………2 分
（2）0.45A …………4 分
（3）2.5Ω～10Ω …………4 分
21.（1）小 …………2 分 少 …………2 分
（2）1 …………2 分
（3）919.6Ω …………5 分
（4）87.5% …………5 分
