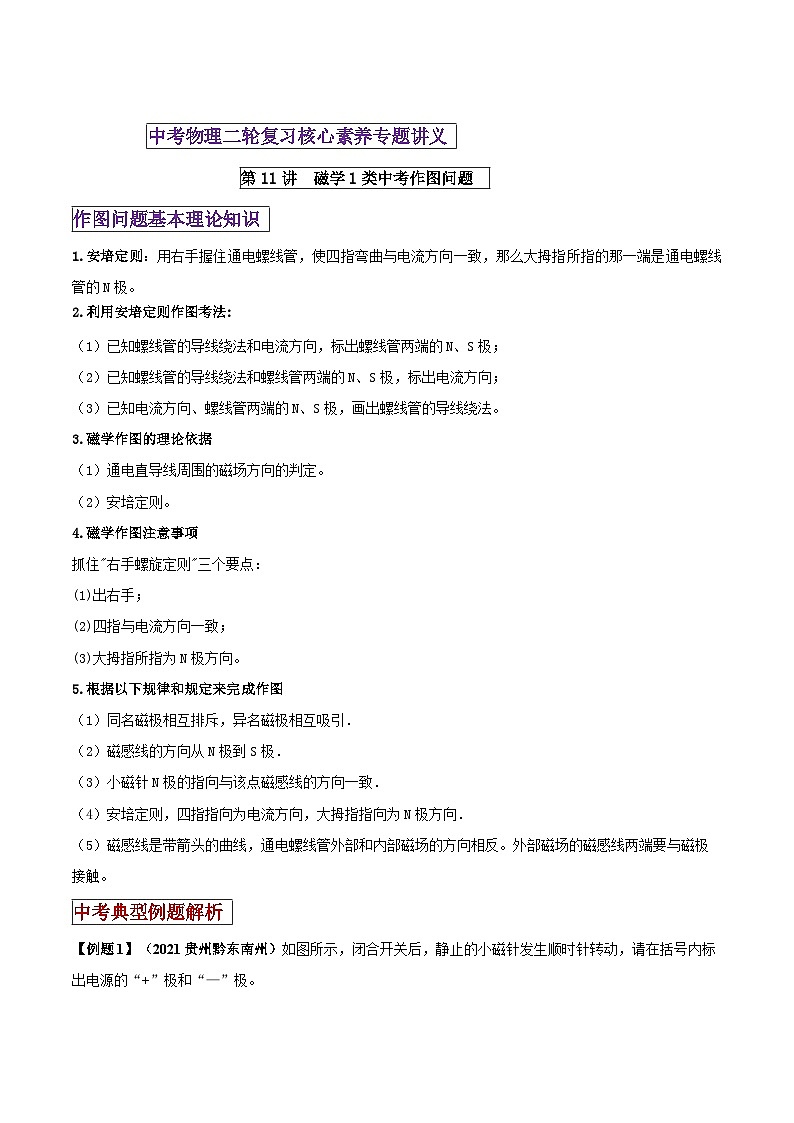

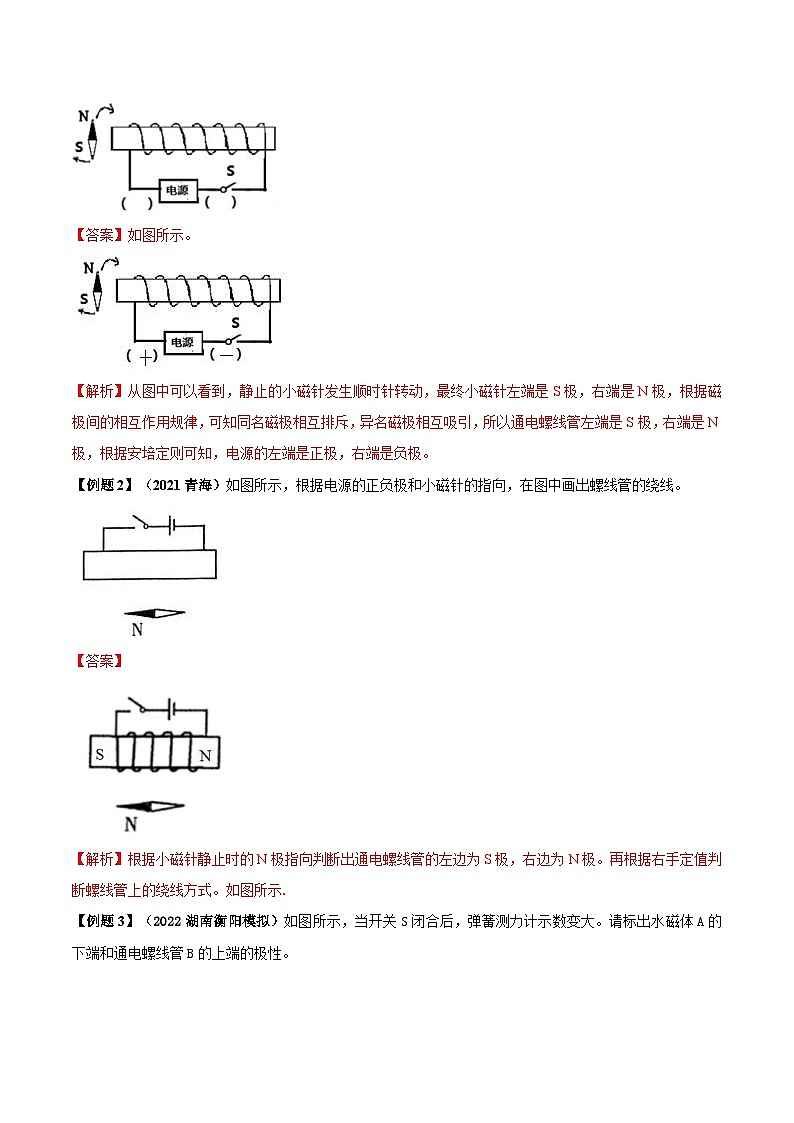

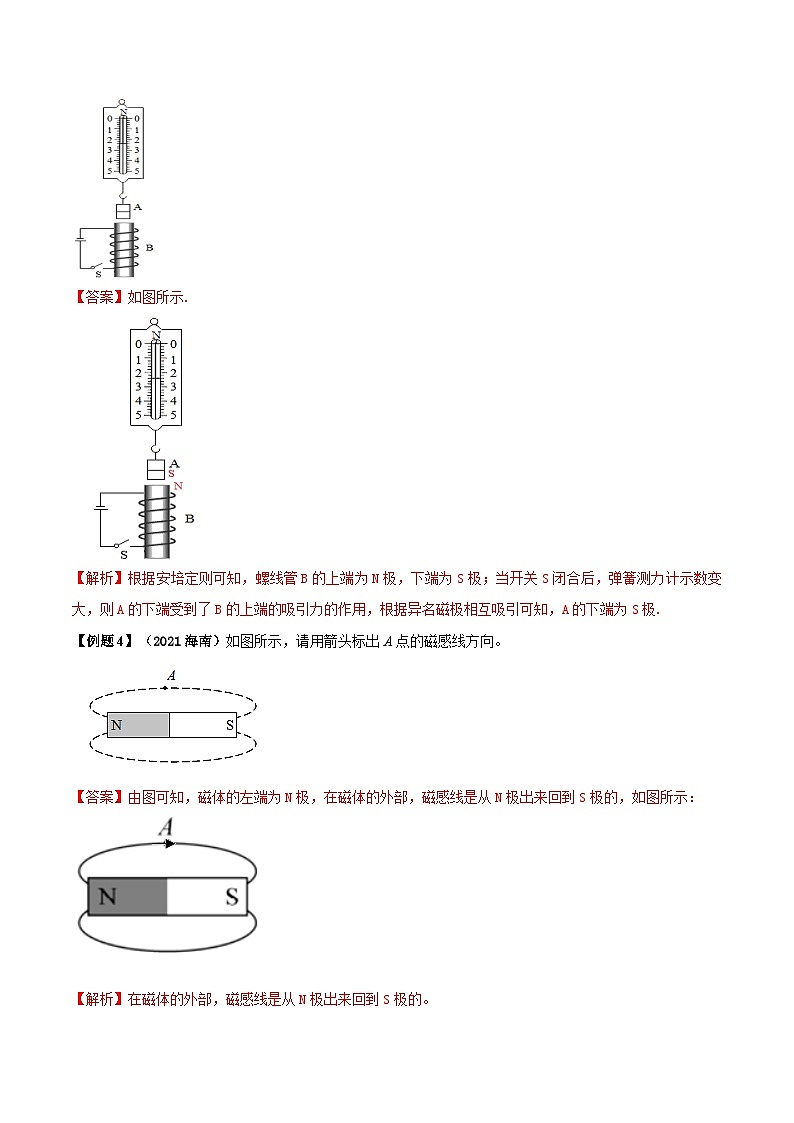

 中考物理二轮复习核心素养专题讲义 第11讲  磁学1类中考作图问题  作图问题基本理论知识 1.安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。2.利用安培定则作图考法:（1）已知螺线管的导线绕法和电流方向，标出螺线管两端的N、S极；（2）已知螺线管的导线绕法和螺线管两端的N、S极，标出电流方向；（3）已知电流方向、螺线管两端的N、S极，画出螺线管的导线绕法。3.磁学作图的理论依据（1）通电直导线周围的磁场方向的判定。（2）安培定则。4.磁学作图注意事项抓住"右手螺旋定则"三个要点：(1)出右手；(2)四指与电流方向一致；(3)大拇指所指为N极方向。5.根据以下规律和规定来完成作图（1）同名磁极相互排斥，异名磁极相互吸引．（2）磁感线的方向从N极到S极．（3）小磁针N极的指向与该点磁感线的方向一致．（4）安培定则，四指指向为电流方向，大拇指指向为N极方向．（5）磁感线是带箭头的曲线，通电螺线管外部和内部磁场的方向相反。外部磁场的磁感线两端要与磁极接触。中考典型例题解析 【例题1】（2021贵州黔东南州）如图所示，闭合开关后，静止的小磁针发生顺时针转动，请在括号内标出电源的“+”极和“—”极。【答案】如图所示。【解析】从图中可以看到，静止的小磁针发生顺时针转动，最终小磁针左端是S极，右端是N极，根据磁极间的相互作用规律，可知同名磁极相互排斥，异名磁极相互吸引，所以通电螺线管左端是S极，右端是N极，根据安培定则可知，电源的左端是正极，右端是负极。【例题2】（2021青海）如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线。【答案】【解析】根据小磁针静止时的N极指向判断出通电螺线管的左边为S极，右边为N极。再根据右手定值判断螺线管上的绕线方式。如图所示.【例题3】（2022湖南衡阳模拟）如图所示，当开关S闭合后，弹簧测力计示数变大。请标出水磁体A的下端和通电螺线管B的上端的极性。【答案】如图所示.【解析】根据安培定则可知，螺线管B的上端为N极，下端为S极；当开关S闭合后，弹簧测力计示数变大，则A的下端受到了B的上端的吸引力的作用，根据异名磁极相互吸引可知，A的下端为S极.【例题4】（2021海南）如图所示，请用箭头标出A点的磁感线方向。

【答案】由图可知，磁体的左端为N极，在磁体的外部，磁感线是从N极出来回到S极的，如图所示：

 【解析】在磁体的外部，磁感线是从N极出来回到S极的。专题问题综合训练 1. （2021哈尔滨）如图，请根据通电螺线管附近静止小磁针的指向，用箭头在A点标出磁感线方向，在B点标出电流方向。【答案】如图所示。【解析】小磁针的左端为N极，则是S极靠近螺线管左端，根据磁极间相互作用规律可知，螺线管的左端为N极。由于磁体外部磁感线是从N极出发回到S极，故A点的磁感线方向是从左向右；根据安培定则，用右手大拇指指向螺线管左端（N极），四指弯曲方向为电流方向，则螺线管中电流是从右端流入、左端流出，故B点电流方向是向下。2．（2021湖南岳阳）如图所示，请根据小磁针指向确定电源a端的极性，用“+”或“﹣”填在（　　）内。【答案】如图所示：。【解析】已知小磁针指向，根据磁极间的相互作用可确定螺线管的极性，然后利用安培定则可确定电源a端的极性。已知小磁针右端为N极，根据磁极间的相互作用可确定螺线管的左端为S极，右端为N极，用右手握住螺线管，大拇指所指的方向为N极方向，四指指向电流方向，则电流从螺线管的左端流入，所以电源a 端为正极。【点评】此题考查磁极间的相互作用和安培定则的应用，安培定则为重点内容应熟练掌握。3.（2021江苏连云港）如图乙所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。【答案】如图所示：【解析】考点是通电螺线管。根据安培定则可知通电螺线管的右端是N极，磁体外部的磁感线都是从磁体的N极出发回到S极，如图所示。4.（2021江苏扬州）如图丙，标出通电螺线管和静止小磁针的N极；【答案】如图所示： 【解析】由图可知，电流从螺线管的右端流入，由安培定则可知螺线管的左端是N极，右端是S极，由磁极间的相互作用可知小磁针的右端是N极.5. （2021山东菏泽）请在图中标出电磁铁的 极和图中这条磁感线的方向。  【答案】 如图所示：     【解析】【解答】由图示知，闭合开关后，电流由通电螺线管的右端流入，左端流出，那么电磁铁的N极在左端，而磁感线由N极出来回到S极.6．（2022贵州省黔东南州模拟）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。【答案】如图所示。【解析】小磁针静止时左端为S极、右端为N极，根据磁极间的相互作用规律可知，通电螺线管的左端是N极，右端是S极如图；根据安培定则可以判断电流从左端进入通电螺线管，则可知电源左端为正极、右端为负极；当电流越小时，电磁铁的磁性越弱，要想电磁铁的磁性变弱，应减小电路中的电流，由欧姆定律可知，应增大电路中的电阻，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻应变长。7.（2020南京）如图所示，小磁针静止在通电螺线管右侧。标出小磁针的N极并在虚线上用箭头标出磁感线方向。【答案】如图所示。【解析】闭合开关后，由图可知电流从螺线管的上侧流入、下侧流出；右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端为N极、上端为S极；当小磁针静止时，根据磁极间的作用规律可知，小磁针的上端为N极、下端为S极；在磁体周围，磁感线从磁体的N极出发回到S极，所以图中磁感线的方向是指向上的。8.通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N、S极和螺线管中的电流方向．【答案】如下图所示。【解析】小磁针左端S极靠近螺线管的左端，螺线管的左端为N极，右端为S极．再结合图示的螺线管的绕向，利用安培定则可以确定螺线管中的电流方向是从右端流入左端流出．9.（2020贵州毕节）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。【答案】如图所示。【解析】通电螺线管水平悬吊静止时一端指南一端指北，指北的是N极，指南的是S极，如图所示，电流方向如图所示，根据安培定则用右手握住螺线管，四指指向电流方向，大拇指指向通电螺线管的N极，所以先从螺线管的后面开始绕螺线管.10.图中给出电源的“+”极，标出如图中小磁针的N极和通电螺线管的S极．  【答案】如图所示。 【解析】给出电源的正极，就知道螺线管中电流方向。有右手安培定则可确定螺线管的N、S极。也就知道了螺线管外部任意位置磁场方向。进而就能判断出小磁针的N、S极。用右手握住通电螺线管，让弯曲的四指指向电流方向，大拇指指向就是通电螺线管的N极，螺线管另一侧就是S极。小磁针静止，其右端极性和螺线管右端极性相反，所以小磁针的N极是在右侧。11.小磁针静止时的指向如图所示，在图中标出通电螺线管的N极和电源正极．【答案】如图所示。【解析】小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为S极，右侧为N极。12.如图所示：小明闭合两开关后，发现两通电螺线管A、B相互排斥，请在图中括号内分别标出A线圈的N、S极和B线圈电源的“＋”“－”极。【答案】如图所示。【解析】由安培定则可得A的右端为N极，左端为S极；由磁极间的相互作用可知B电磁铁的左端为N极，由安培定则可知：B电源的右端为正极，电流由右端流入，则电源右端为电源“+”极，左端为“-”极。13．（2022湖南衡阳模拟）地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N极。【答案】如图所示。【解析】地球是个大磁铁，地球的N极在地理南极附近，S极在地理北极附近；由于地磁场的磁感线都是从地磁北极出发到地磁南极，而地磁场中的小磁针的N极和该点的磁场方向相同，所以小磁针N极指向地理北极.14.（2022大连模拟）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长。请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极。【答案】如图所示。【解析】滑动变阻器的滑片P向右移动时，电路中的电阻变小，则电路中的电流变大，磁铁的磁性变强，此时弹簧伸长，根据同名磁极相互排斥可知，通电螺线管上端为N极，下端为S极；右手握住螺线管，大拇指指向N极，四指指向电流的方向，则电流从螺线管的上后端流出，下前端流入，则电源右端为负极，左端为正极。磁体周围的磁感线都是从N极出来，回到S极，如上图所示。15.（2020四川乐山市）如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。【答案】【解析】小磁针S极向左转动，说明小磁针S极与通电螺线管左端相互排斥。则通电螺线管左端为S极。根据安培定则可以判定出，通电螺线管正面导线的电流方向是向下的，则电源左端为负极。16.（2020四川达州）如图所示是一电磁铁和条形磁铁相互作用时的磁场分布，请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极（电源的正极用“+”表示）和A点磁感应线的方向。【答案】如图所示。【解析】根据图中静止的小磁针的N、S极，由磁极间的相互作用可知，条形磁铁左端为N极；由磁感线的形状可知，通电螺线管的右端和条形磁铁左端为同名磁极，所以通电螺线管的右端为N极，结合安培定则可知，电流从电源的左端流出，所以电源的左端为正极；根据以上分析，结合磁感线分布的特点得出A点的磁感线方向为向下。17.（2022山西模拟）电源接通后，螺线管内部小磁针静止时N极指向如图所示。请在图上标出电源的正负极，通电后的N、S极和开关闭合时螺线管外部小磁针N极的偏转方向。  【答案】如图所示：【解析】（1）螺线管内小磁针的N极指向表示该点的磁场方向（即内部磁感线方向），而在磁体内部磁感线从S极出发到N极，所以，根据图示可知螺线管的左侧为S极、右侧为N极；（2）由右手螺旋定则可知，电流由螺线管左侧流入，所以电源左侧为正极、右侧为负极；（3）由于同名磁极相互排斥，所以右侧小磁针的N极将顺时针转动。18.（2022河南模拟）小磁针放在两通电螺线管之间，静止时处于如图所示的位置，请完成螺线管B的绕线并标出电流的方向. 【答案】如图所示。【解析】由图中小磁针的N、S极可以判断出螺线管A的右端是N极，螺线管B的左端是S极，由安培定则可知，电流从A螺线管左端流入，右端流出；再用右手握住螺线管B，大拇指指向右侧，可判断螺线管B外侧线圈中电流方向由上至下，画出B螺线管的绕线.如图.19.（2022四川成都模拟）小磁针静止时的指向如图所示，在图中标出通电螺线管的N极和电源正极．【答案】如图所示。【解析】小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为S极，右侧为N极。20．（2020甘肃兰州）如图所示是小亮“探究电磁铁磁性强弱”的实验电路，请根据小磁针的N极指向，标出电磁铁周围磁感线的方向，并用“+”“﹣”号标出电源的正、负极。【答案】如图所示：【解析】小磁针的左端是S极，由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针S极靠近的螺线管的左端一定是N极，即右端为N极；根据图示的线圈绕向和螺线管的NS极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入，右端流出，因此电源的左端为正极，右端为负极。在磁体的外部，磁感线方向从N极出来，回到S极。
