2023年四川省达州市中考理综物理试题（含解析）
展开
这是一份2023年四川省达州市中考理综物理试题（含解析），共26页。试卷主要包含了选择题，填空题，作图题，创新设计与实验探究题，综合运用与计算题等内容，欢迎下载使用。

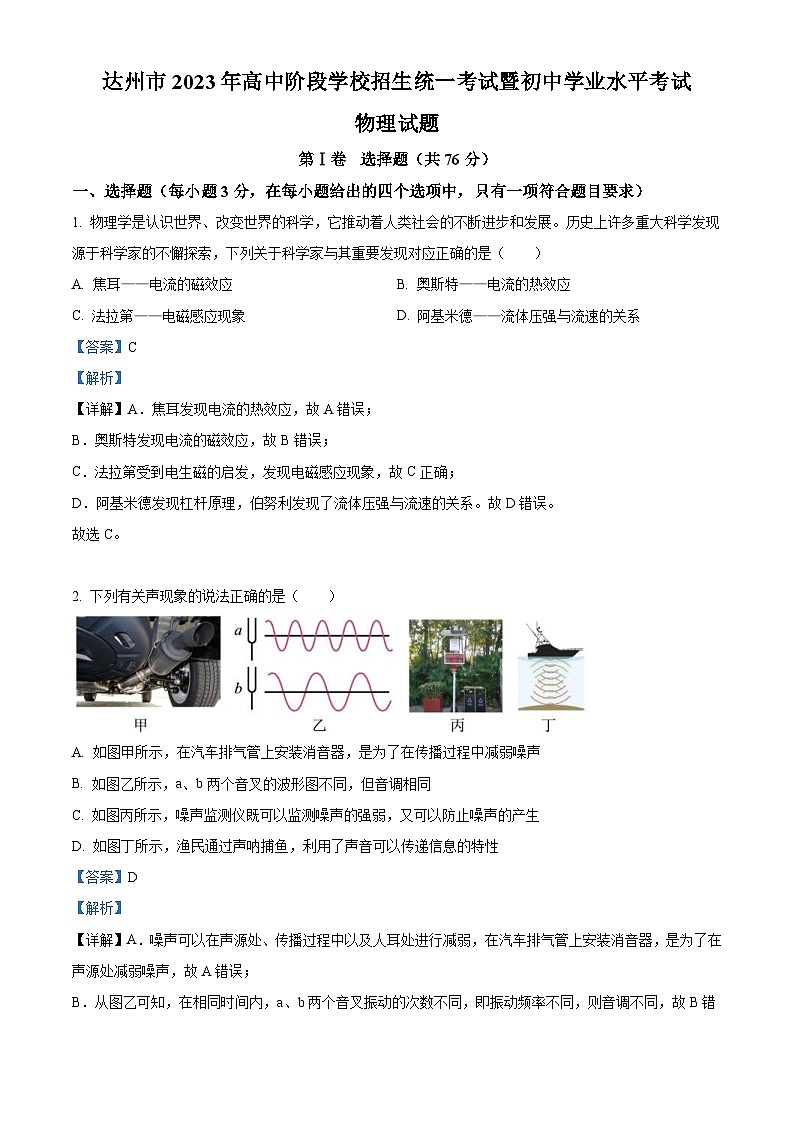

达州市2023年高中阶段学校招生统一考试暨初中学业水平考试
物理试题
第Ⅰ卷 选择题（共76分）
一、选择题（每小题3分，在每小题给出的四个选项中，只有一项符合题目要求）
1. 物理学是认识世界、改变世界的科学，它推动着人类社会的不断进步和发展。历史上许多重大科学发现源于科学家的不懈探索，下列关于科学家与其重要发现对应正确的是（ ）
A. 焦耳——电流的磁效应 B. 奥斯特——电流的热效应
C. 法拉第——电磁感应现象 D. 阿基米德——流体压强与流速的关系
【答案】C
【解析】
【详解】A．焦耳发现电流的热效应，故A错误；
B．奥斯特发现电流的磁效应，故B错误；
C．法拉第受到电生磁的启发，发现电磁感应现象，故C正确；
D．阿基米德发现杠杆原理，伯努利发现了流体压强与流速的关系。故D错误。
故选C。
2. 下列有关声现象的说法正确的是（ ）
A. 如图甲所示，在汽车排气管上安装消音器，是为了在传播过程中减弱噪声
B. 如图乙所示，a、b两个音叉的波形图不同，但音调相同
C. 如图丙所示，噪声监测仪既可以监测噪声的强弱，又可以防止噪声的产生
D. 如图丁所示，渔民通过声呐捕鱼，利用了声音可以传递信息的特性
【答案】D
【解析】
【详解】A．噪声可以在声源处、传播过程中以及人耳处进行减弱，在汽车排气管上安装消音器，是为了在声源处减弱噪声，故A错误；
B．从图乙可知，在相同时间内，a、b两个音叉振动的次数不同，即振动频率不同，则音调不同，故B错误；

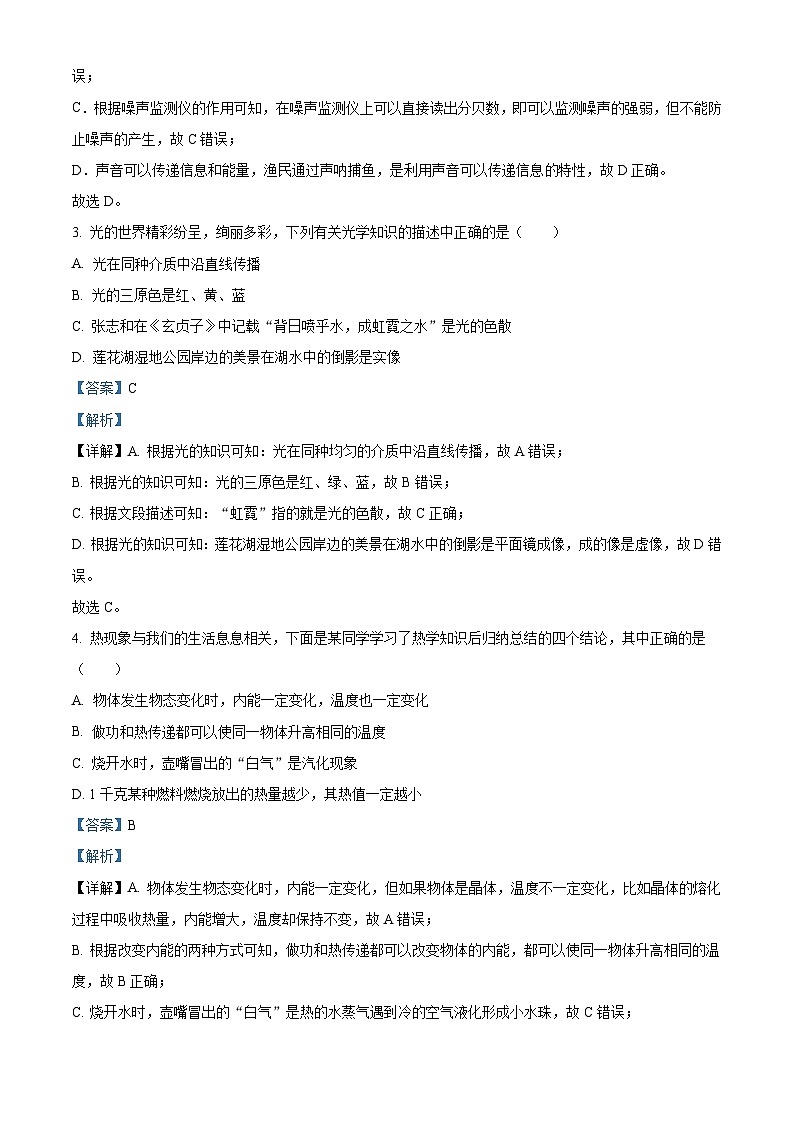

C．根据噪声监测仪的作用可知，在噪声监测仪上可以直接读出分贝数，即可以监测噪声的强弱，但不能防止噪声的产生，故C错误；
D．声音可以传递信息和能量，渔民通过声呐捕鱼，是利用声音可以传递信息特性，故D正确。
故选D。
3. 光的世界精彩纷呈，绚丽多彩，下列有关光学知识的描述中正确的是（ ）
A. 光在同种介质中沿直线传播
B. 光的三原色是红、黄、蓝
C. 张志和在《玄贞子》中记载“背日喷乎水，成虹霓之水”是光的色散
D. 莲花湖湿地公园岸边的美景在湖水中的倒影是实像
【答案】C
【解析】
【详解】A. 根据光的知识可知：光在同种均匀的介质中沿直线传播，故A错误；
B. 根据光的知识可知：光的三原色是红、绿、蓝，故B错误；
C. 根据文段描述可知：“虹霓”指的就是光的色散，故C正确；
D. 根据光的知识可知：莲花湖湿地公园岸边的美景在湖水中的倒影是平面镜成像，成的像是虚像，故D错误。
故选C。
4. 热现象与我们的生活息息相关，下面是某同学学习了热学知识后归纳总结的四个结论，其中正确的是（ ）
A. 物体发生物态变化时，内能一定变化，温度也一定变化
B. 做功和热传递都可以使同一物体升高相同的温度
C. 烧开水时，壶嘴冒出的“白气”是汽化现象
D. 1千克某种燃料燃烧放出的热量越少，其热值一定越小
【答案】B
【解析】
【详解】A. 物体发生物态变化时，内能一定变化，但如果物体是晶体，温度不一定变化，比如晶体的熔化过程中吸收热量，内能增大，温度却保持不变，故A错误；
B. 根据改变内能的两种方式可知，做功和热传递都可以改变物体的内能，都可以使同一物体升高相同的温度，故B正确；
C. 烧开水时，壶嘴冒出的“白气”是热的水蒸气遇到冷的空气液化形成小水珠，故C错误；

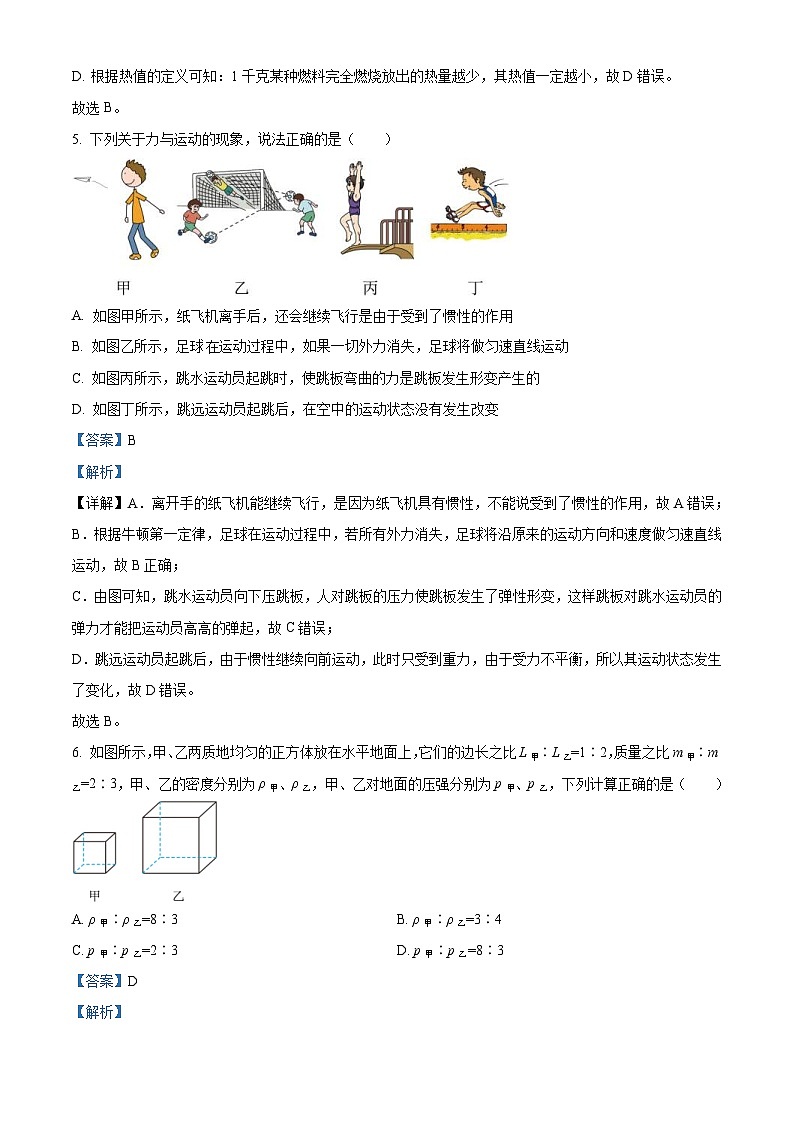

D. 根据热值的定义可知：1千克某种燃料完全燃烧放出的热量越少，其热值一定越小，故D错误。
故选B。
5. 下列关于力与运动的现象，说法正确的是（ ）
A. 如图甲所示，纸飞机离手后，还会继续飞行是由于受到了惯性的作用
B. 如图乙所示，足球运动过程中，如果一切外力消失，足球将做匀速直线运动
C. 如图丙所示，跳水运动员起跳时，使跳板弯曲的力是跳板发生形变产生的
D. 如图丁所示，跳远运动员起跳后，在空中的运动状态没有发生改变
【答案】B
【解析】
【详解】A．离开手的纸飞机能继续飞行，是因为纸飞机具有惯性，不能说受到了惯性的作用，故A错误；
B．根据牛顿第一定律，足球在运动过程中，若所有外力消失，足球将沿原来的运动方向和速度做匀速直线运动，故B正确；
C．由图可知，跳水运动员向下压跳板，人对跳板的压力使跳板发生了弹性形变，这样跳板对跳水运动员的弹力才能把运动员高高的弹起，故C错误；
D．跳远运动员起跳后，由于惯性继续向前运动，此时只受到重力，由于受力不平衡，所以其运动状态发生了变化，故D错误。
故选B。
6. 如图所示，甲、乙两质地均匀的正方体放在水平地面上，它们的边长之比L甲∶L乙=1∶2，质量之比m甲∶m乙=2∶3，甲、乙的密度分别为ρ甲、ρ乙，甲、乙对地面的压强分别为p甲、p乙，下列计算正确的是（ ）
A. ρ甲∶ρ乙=8∶3 B. ρ甲∶ρ乙=3∶4
C. p甲∶p乙=2∶3 D. p甲∶p乙=8∶3
【答案】D
【解析】
【详解】AB．由题意可知，甲、乙是两个正方体物块，且边长之比
L甲∶L乙=1∶2
所以根据V=L3可得，两物块的体积之比为
甲、乙两物块的密度之比为
故AB错误；
CD．甲、乙对地面的压力等于重力，压力之比
由题意可知，甲、乙是两个正方体物块，且边长之比
L甲∶L乙=1∶2
所以根据S=L2可得，两物块的底面积之比为
再根据可得，甲、乙两物块对地面的压强之比为
故C错误，D正确。
故选D。
7. 搬运工人为了将笨重的物体装进汽车车厢，常使用如图所示的装置把物体从斜面底端匀速推上顶端，已知斜面长5m，高2m，物体重1000N，沿斜面向上的推力为500N，则下列判定不正确的是（ ）
A. 物体在斜面上运动的过程中受3个力的作用，合力为0
B. 推力所做的功是2500J
C. 斜面的机械效率为80%
D. 物体受到斜面的摩擦力为100N
【答案】A
【解析】
【详解】A．物体在斜面上运动的过程中受重力、支持力、推力、摩擦力共4个力的作用，处于平衡状态，合力为0，故A错误，符合题意；
B．推力所做的功是
故B正确，不符合题意；
C．推力做的有用功为
斜面的机械效率为
故C正确，不符合题意；
D．推力做的额外功为
物体受到斜面摩擦力为
故D正确，不符合题意。
故选A。
8. 如图所示，A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上，分别用水平方向的拉力F甲和F乙使AB一起向右运动，甲运动的s-t图像和乙运动的v-t图像分别如图丙、丁所示，已知F甲=10N，下列说法正确的是（ ）
A. F甲
C. 拉力F甲与拉力F乙的功率相等
D. 甲、乙两图中地面受到的摩擦力相等
【答案】D
【解析】
【详解】AD．A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上，根据s-t、v-t图像分析都做匀速直线运动，处于平衡状态，根据甲图可知，A、B与地面间的滑动摩擦力大小等于拉力为10N，图乙中，与地面之间的压力不变，接触面的粗糙程度不变，故摩擦力不变，而B给A的摩擦力刚好与地面的滑动摩擦力相等，且与A给B的摩擦力是一对相互作用力，因为A给B的摩擦力与F乙为一对平衡力，因此F乙=10N，故A错误，D正确；
B．甲图中，A木块相对与B木块静止，无摩擦力产生，摩擦力为0，故B错误；
C．根据s-t图像可知，甲图中运动的速度为
乙图中运动的速度为6m/s，由可知，力F甲与拉力F乙的功率不相等，故C错误。
故选D。
9. 家里浴室装有排气扇和照明灯，在使用时，有时需要独立工作，有时需要同时工作，下列图中符合上述要求的电路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．当两开关同时闭合，电灯和电动机同时工作，只闭合S1，电灯单独工作，只闭合S2，电动机单独工作，故A符合题意；
B．当开关同时闭合，电灯和电动机同时工作，只闭合S1，电灯单独工作，但不能让电动机单独工作，故B不符合题意；
C．开关同时闭合，电灯和电动机同时工作，只闭合S1，电动机单独工作，但不能让电灯单独工作，故C不符合题意；
D．当闭合S1时，电灯和电动机同时工作，当开关同时闭合，灯泡被短路，只有电动机工作，但不能让电灯单独工作，故D不符合题意。
故选A。
10. 如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）
A. 灯泡L1和L2发光时，两灯并联
B. 灯泡熄灭是由于灯L2断路造成的
C. 灯泡熄灭是由于灯L1断路造成的
D. 灯泡熄灭是由于灯L2短路造成的
【答案】C
【解析】
【详解】A．由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是L1两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压，故A错误；
BCD．某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示数比原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L1断路造成的，故BD错误，C正确。
故选C。
11. 如图所示，灯泡规格为“5V 2.5W”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω 1A”，电流表所选量程为“0~0.6A”，电压表所选量程为“0~3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（ ）
A. 该电路消耗的最大功率为4.5W
B. 滑动变阻器允许连入电路的阻值范围为8Ω~50Ω
C. 通过移动滑动变阻器的滑片可以使小灯泡正常发光
D. 滑动变阻器两端的电压变化范围为6V~7.5V
【答案】D
【解析】
【详解】A．根据灯泡规格可求灯泡的电阻为
电压表所选量程为“0~3V”，则可求电路中允许通过的最大电流为
根据P=UI可知，电路中的最大电功率为
故A错误；
B．当电路中电流最大时，电路中的电阻最小，电路中电流最大为0.3A，则电路中的电阻为
则滑动变阻器的最小电阻为
滑动变阻器接入电路中的阻值范围为，故B错误；
C．因为电压表测灯泡电压，电压表最大测量电压为3V，小于灯泡的额定电压，因此灯泡不能正常发光，故C错误；
D．当灯泡电压最大时，滑动变阻器的电压最小，由题可知，滑动变阻器的最小电压为
根据串联分压原理可知，当滑动变阻器接入电路中电阻最大时，分得的电压最大，当滑动变阻器全都接入电路中时，电路中的电流为
滑动变阻器的最大电压为
故滑动变阻器两端的电压变化范围为6V~7.5V，故D正确。
故选D。
12. 如图所示，电源电压恒定，R1、R2是定值电阻，A、B是滑动变阻器R的两个端点，当S、S1、S2都闭合，滑片P位于A端时，电路消耗的总功率为3W；只闭合S、S1，滑片P位于AB的中点时，电压表示数为4V，电流表示数为I1，滑动变阻器消耗的功率为P1；只闭合S、S2，滑片P位于B端时，电压表示数为2V，电流表示数为I2，滑动变阻器消耗的功率为P2，已知P1：P2=1：2（各元器件均在安全工作范围），下列计算结果正确的是（ ）
A. 电流表示数I1、I2之比为2︰1
B. 电路消耗的最小功率为0.5W
C. 定值电阻R2的阻值为36Ω
D. 滑动变阻器R的最大阻值为18Ω
【答案】B
【解析】
【详解】如图，设滑动变阻器最大阻值为R，只闭合S、S1，滑片P位于AB的中点时，电压表测量定值电阻R1两端的电压，示数为4V，变阻器接入电路电阻为，电流表示数为I1，滑动变阻器消耗的功率为P1，此时滑动变阻器消耗的功率为
只闭合S、S2，滑片P位于B端时，电压表测量定值电阻R2两端的电压，示数为2V，变阻器接入电路电阻为R，电流表示数为I2，滑动变阻器消耗的功率为P2，此时滑动变阻器消耗的功率为
已知
P1∶P2=1∶2
则有
解得
，
如图，只闭合S、S1，滑片P位于AB的中点时，电压表示数，即R1两端电压为4V，有
只闭合S、S2，滑片P位于B端时，电压表示数，即R2两端电压为2V，有
因为
所以
即
当S、S1、S2都闭合，滑片P位于A端时，电路只有R1R2并联，电路消耗的总功率为3W，则
代入得
解得
只闭合S、S2，滑片P位于B端时，R2与滑动变阻器最大阻值串联，电压表示数，即R2两端电压为2V，根据串联电路分压原理，滑动变阻器最大阻值为
根据可知，当总电阻最大时，电路消耗的功率最小，即只闭合S、S1，滑片P位于B端时，总电阻为
则电路消耗的最小功率为
A．由详解可知电流表示数I1、I2之比为1︰1，故A错误；
B．电路消耗的最小功率为0.5W，故B正确；
C．定值电阻R2的阻值为18Ω，故C错误；
D．滑动变阻器R的最大阻值为36Ω，故D错误。
故选B。
第Ⅱ卷 非选择题
二、填空题（本题共9小题，每空1分，共23分）
13. 长度测量是最基本的测量，如图是某同学使用刻度尺测量某一物体长度的情景，则该刻度尺的分度值是__________mm，被测物体的长度是__________cm。
【答案】 ①. 1 ②. 3.50
【解析】
【详解】[1]刻度尺每1cm之间有10个小格，所以每小格表示1mm，刻度尺的最小分度值是1mm。
[2]物体左边对齐2.00cm刻度线，右侧对齐5.50cm刻度线，相减为物体的长度读数，为3.50cm。
14. 如图所示是热管的工作原理图，当热管的热端受热时，吸液芯里的液体吸收热量变成蒸气，这一过程叫__________（填物态变化的名称），蒸气在管子里跑到冷端__________（选填“吸收”或“放出”）热量变成液态，液体通过吸液芯又回到热端。这一过程循环进行，不断地将热量从热端带到冷端。若50g的该液体吸收2400J的热量后，温度升高了40℃，则该液体的比热容为__________J/（kg·°C）。
【答案】 ①. 汽化 ②. 放出 ③.
【解析】
【详解】[1]热管的热端受热后，吸液芯里的液体在高温下，吸收热量，由液态变为气态，发生了汽化现象。
[2]蒸气在管子里跑到冷端温度降低时，这些蒸气又遇冷变为液体，发生液化放出热量。
[3]根据可得，液体的比热容为
15. 近年来全球气候变暖，森林防火人人有责。某学校开展了“森林防火”主题班会活动，其中有同学提到不能将矿泉水瓶随意丢弃在森林，这是因为有水的矿泉水瓶相当于一个__________透镜（选填“凸”或“凹”），对太阳光有__________作用，从而点燃枯叶引发火灾；太阳能属于__________能源（选填“可再生”或“不可再生”）。
【答案】 ①. 凸 ②. 会聚 ③. 可再生
【解析】
【详解】[1][2]有水的矿泉水瓶相当于一个凸透镜，对太阳光有会聚作用，从而点燃枯叶引发火灾。
[3]太阳能可以从自然界中源源不断的得到，属于可再生能源。
16. 将物体A、B置于如图所示的装置中，物体B恰好匀速下降，已知A重30N，B重5N，则A所受地面的摩擦力为__________N；若对A施加一个水平向左的拉力F，刚好使A匀速向左运动，则拉力F=__________N。（不计绳重、滑轮重及绳子与滑轮间的摩擦）
【答案】 ①. 10 ②. 20
【解析】
【详解】[1][2]如图所示，物体A和B通过动滑轮相连，动滑轮上有2段绳子，已知A重30N，B重5N，物体B恰好匀速下降，说明物体A处于平衡状态，则A所受地面的摩擦力与动滑轮的钩子拉A的力是一对平衡力，即
若对A施加一个水平向左的拉力F，则物体A受到三个力的作用：水平向左的拉力F，水平向右的拉力2GB， 水平向右的摩擦力10N，所以，水平刚好使A匀速向左运动，则拉力F
17. 如图所示，水平桌面上放置甲、乙两个质量相等，底面积不等的容器（S甲>S乙），将质量相等的水分别倒入其中，水均不溢出，容器对桌面的压强分别为p甲、p乙，水对容器底部的压力分别为F甲、 F乙，则p甲__________p乙，F甲__________F乙。（两空均选填“>”、“<”或“=”）。
【答案】 ①. < ②. <
【解析】
【详解】[1]由题意可知，两容器放在水平桌面上，桌面所受容器的压力等于容器和水的总重力，由于两容器质量相等、所装水的质量也相等，则两容器的总重力相等，因此两容器对桌面的压力相等，因为S甲>S乙，根据可知，甲容器对桌面的压强小于乙容器对桌面的压强，即p甲
【答案】 ①. 0.2 ②. 0.34 ③. 3
【解析】
【详解】[1][2]由图知，两灯泡并联，电流表A测干路电流，A1的测量支路L1的电流，则通过小灯泡L1的电流I1=0.2A。因并联电路干路电流等于各支路电流之和，则小灯泡L2的电流为
[3]电压表V测L2两端电压，因为并联电路，各支路两端电压都相等，并等于电源电压，即
电压表V的示数为为3V。
19. 小明家的电能表面板如图所示，图中电能表的示数为__________kW·h，他家同时使用的用电器总功率不能超过__________W，家里新添置一台空调并接入该电能表中，让其单独工作5min，电能表的指示灯闪烁了320次，则该空调的实际电功率为__________W。
【答案】 ①. 219.6 ②. 2200 ③. 1200
【解析】
【详解】[1]电能表最后一位读成小数，图中电能表的示数为219.6 kW·h。
[2]由图知，电能表的额定电压为220V，允许通过的最大电流为10A，由P=UI可知，他家同时使用的用电器总功率不能超过
[3]空调单独工作5min消耗的电能为
空调的实际电功率为
20. 如图甲所示，电源电压恒为6V，闭合开关，当滑动变阻器滑片位于最右端时，电流表A的读数为0.1A；当滑片位于中点时，电流表A的读数为0.16A；则定值电阻R0的阻值为__________Ω，滑动变阻器R的最大阻值为__________Ω；如果用某小灯泡替换滑动变阻器接入该电路，此时小灯泡两端的电压是3V，小灯泡的U-I图像如图乙所示，再次闭合开关后，此时电路消耗的功率为__________W。
【答案】 ①. 15 ②. 45 ③. 1.2
【解析】
【详解】[1][2][3]由题意可得，电源电压恒为6V，闭合开关，当滑动变阻器滑片位于最右端时，电阻R0与R串联，电流表A的读数为0.1A，根据电源电压不变可得
当滑片位于中点时，电流表A的读数为0.16A，电阻R0与R的一半串联，根据电源电压不变可得
联立①②可得
③带入①可得，定值电阻R0的阻值
滑动变阻器R的最大阻值
如果用某小灯泡替换滑动变阻器接入该电路，电阻R0与小灯泡串联，此时小灯泡两端的电压是3V，根据小灯泡的U-I图像如图乙可知，根据串联电路的电流特点可知，整个电路的电流是0.2A，则电路消耗的功率为
21. 某校科技小组设计了如图所示的装置来探究浮力和机械效率的相关问题，B是放置在水平桌面上的盛水玻璃杯，总重力为30N，与桌面的接触面积为25cm2，A物体重力为50N，体积为1.25×10-3m3，当物体A浸没在水中匀速上升时，该装置的机械效率为75%，则物体完全拉出水面后（物体不吸水、不沾水），B容器对水平桌面的压强变化了__________Pa，该装置的机械效率变为__________。（不计绳重、摩擦和水的阻力，g取10 N/kg，ρ水=1×103kg/m3）
【答案】 ①. 5000 ②. 80%
【解析】
【详解】[1]当物体浸没在水中时，根据阿基米德原理可知，物体受到的浮力为
物体完全提出水后，玻璃杯底对地面的压力变化量为
根据可得，玻璃杯对地面变化压强为
[2]由图知，拉力作用在动滑轮的轴上，使用时费力但省距离，且n=2，则拉力端移动距离，不计绳重、、摩擦和水的阻力，当物体A浸没在水中匀速上升时，该滑轮的机械效率为
即
解得F=100N。
对动滑轮进行受力分析，动滑轮受到向上的拉力F、二股绳子的向下的拉力（每股绳子的拉力等于）、自身的重力G动，即
所以动滑轮的重力为
物体A完全提出水面后，动滑轮受到向上的拉力F、二股绳子的向下的拉力（每股绳子的拉力等于GA）、动滑轮的重力，则拉力为
拉力端移动距离，此时动滑轮的机械效率为
三、作图题（本题共2小题，每小题3分，共6分）
22. 如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。
【答案】
【解析】
【详解】小球静止在水面上，受到的重力和浮力是一对平衡力，平衡力大小相等、方向相反，因为重力方向竖直向下，所以浮力的方向竖直向上，小球受到的浮力方向竖直向上，作用点在小球重心上；烧杯对斜面的压力，在物体和斜面的接触面上找中点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F压，如图所示：
23. 如图所示，请在括号内标出通电螺线管左端的磁极、小磁针右端的磁极以及导线上A点的电流方向。（磁极均用“N”或“S”表示）
【答案】
【解析】
【详解】如图，电源的右端是正极，说明电流从螺线管的右端进入、从左端流出，所以A点的电流是从上往下；根据安培定则知，螺线管的右端是N极，左端是S极；根据同名磁极相互排斥，异名磁极相互吸引，所以小磁针的右端是S极，左端是N极。如图所示：
四、创新设计与实验探究题（本题共2小题，连线1分，其余每空1分，共13分）
24. 在学习了密度、浮力、杠杆的相关知识后，小丽同学根据杠杆的平衡条件测出了一个物块的密度，请帮她将下列步骤补充完整。（g=10N/kg，ρ水=1.0×103kg/m3）
（1）相邻两刻度间距离相等的轻质杠杆静止在如图甲所示的位置，此时杠杆__________（选填“是”或“不是”）处于平衡状态，为了使杠杆在水平位置平衡，应将平衡螺母向__________（选填“左”或“右”）调节；
（2）调节杠杆水平平衡后，用细线将物块挂于杠杆左侧，将3个钩码挂于右侧，杠杆仍处于水平平衡，如图乙所示，每个钩码质量100g，则物块质量为__________g；
（3）将该物块浸没在装有水的烧杯中，调节右侧钩码的位置，使杠杆处于水平平衡，如图丙所示，则物块在水中所受浮力为__________N；
（4）物块的密度是__________kg/m3；
（5）在探究杠杆平衡条件的实验中，多次改变钩码的位置和个数，收集多组数据的目的是__________（选填字母）。
A.避免实验的偶然性，便于得到普遍规律
B.取平均值，减小误差
【答案】 ①. 是 ②. 右 ③. 400 ④. 2 ⑤. 2×103 ⑥. A
【解析】
【详解】（1）[1]由图甲可知，杠杆处于静止状态，受力平衡，故杠杆处于平衡状态。
[2]图甲可知，杠杆左边低右边高，应将平衡螺母向右调节，使得杠杆在水平位置平衡。
（2）[3]设杠杆每一小格代表L，每个钩码的重力为G，根据杠杆平衡条件可得
故，每个钩码质量m=100g，由G=mg可得，物块的质量为
（3）[4]当物块浸没在水中平衡时，设细线对杠杆的拉力为F，由杠杆平衡条件可得
解得细线对杠杆的拉力为
物块的重力为
则物块在水中所受浮力为
（4）[5]根据阿基米德原理可得，物块的体积等于其浸没在水中排开水的体积，即
由可得，物块的密度为
（5）[6]多次改变钩码的位置和个数，即多次改变力和力臂的大小，得到了多组实验数据，得出了杠杆平衡条件。该实验测量多组数据的目的是得出的结论避免偶然性，寻找普遍规律，故A符合题意，B不符合题意。
故选A。
25. 小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8V。
（1）请用笔画线代替导线，帮他连接好实物图。要求闭合开关后，滑片向右移，灯泡变亮__________；
（2）小明在实际操作中发现灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是__________（选填字母）；
A．滑动变阻器同时接入了下方的两个接线柱
B．灯泡的电阻太小
C．滑动变阻器的最大阻值太小
（3）排除故障后，闭合开关，发现电压表示数如图乙所示，接下来他应该将滑动变阻器的滑片向__________移动，同时眼睛注意观察__________（选填“电流表”“电压表”或“灯泡”），直到灯泡正常发光；
（4）经过多次测量，小明绘制了小灯泡的I-U图像，如图丙所示，则该小灯泡的额定功率为__________W；
（5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该灯泡的额定功率，你认为老师的方案可能是__________（选填字母）；
A．只将电源电压减小
B．只更换一个其他规格的滑动变阻器
C．将该电压表并联到滑动变阻器的两端
（6）小明还想用该灯泡和电压表测量一个未知电阻Rx的阻值，于是他设计了如图丁所示的电路图，操作步骤如下：
①闭合开关S、S1，断开S2，移动滑动变阻器滑片，使电压表的示数为3V；
②保持滑动变阻器的滑片位置不动，闭合S、S2，断开S1，电压表示数为4.5V；则Rx=__________Ω。
【答案】 ①. ②. A ③. 右 ④. 电压表 ⑤. 3 ⑥. C ⑦. 5
【解析】
【详解】（1）[1]根据滑动变阻器的要求可知，闭合开关后，滑片向右移，灯泡变亮，说明滑动变阻器接入电路中的电阻变小，只能选择滑动变阻器的右侧的下端接线柱接入电路，如图所示：
（2）[2]根据题意可知，灯泡发光很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，说明滑动变阻器同时接入了下方的两个接线柱，故BC不符合题意，A符合题意。
故选A。
（3）[3][4]排除故障后，闭合开关，发现电压表的示数如图乙所示，电压表的示数为4V，小于额定电压，所以，接下来要增大灯泡两端的电压，由串联电路电压特点可知，滑动变阻器的两端电压就要降低，根据串联的分压原理，滑动变阻器接入电路中的电阻就变小，所以，应该将滑动变阻器的滑片向右边移动，同时眼睛注意观察电压表，直到灯泡达到额定电压为止，即小灯泡正常发光。
（4）[5]根据如图丙可知，当小灯泡的电压是6V时，通过小灯泡的电流是0.5A，所以，该小灯泡的额定功率为
（5）[6]若电压表标有15V的接线柱损坏了无法使用，根据串联电路的电压特点可知，可将该电压表并联到滑动变阻器的两端，电压表的量程可以选择0到3V的，当小灯泡的电压是6V时，滑动变阻器分的电压是2V，故AB不符合题意，C符合题意。
故选C。
（6）[7]①闭合开关S、S1，断开S2，移动滑动变阻器滑片，滑动变阻器R，小灯泡，定值电阻Rx串联，电压表测量灯泡两端电压，且电压表的示数为3V，根据图丙可知，通过小灯泡的电流是0.3A；
②闭合S、S2，断开S1，滑动变阻器R，小灯泡，定值电阻Rx串联，电压表测量灯泡和定值电阻Rx两端总电压，且电压表的示数为4.5V，因保持滑动变阻器的滑片位置不动，所以，灯泡亮度和分得的电压不变，通过灯泡的电流仍然是0.3A且与通过定值电阻Rx的电流相等，所以，定值电阻Rx两端电压是
则定值电阻Rx的大小是
五、综合运用与计算题（本题共2小题，每小题6分，共12分，解答时要求有必要的文字说明、公式和计算过程，只写结果不得分）
26. 如图所示，电源电压不变，只闭合S，滑动变阻器滑片位于最左端时，R3在10s内消耗电能80J；只闭合S、S1，滑动变阻器滑片位于最右端时，电流表A1读数为1A；只闭合S、S2，滑动变阻器滑片位于最左端时，电流表A2读数为3A。已知滑动变阻器的最大阻值是R3的4倍，求：
（1）只闭合S，滑动变阻器滑片位于最左端时，R3的电功率；
（2）定值电阻R1与R3的比值；
（3）电路消耗的最小电功率。
【答案】（1）8W；（2）3∶1；（3）64 W
【解析】
【详解】解：（1）只闭合S，滑动变阻器滑片位于最左端时，R1、R2、R3串联， R3在10s内消耗电能W=80J，R3的电功率
（2）只闭合S、S1，滑动变阻器滑片位于最右端时，电路中只有R1，电流表A1读数为1A；由得， R1电阻
只闭合S、S2，滑动变阻器滑片位于最左端时，电路中只有R3，电流表A2读数为3A；由得， R3电阻
所以的电阻比
R1∶R3=3∶1
（3）根据可知，当电路中电阻最大时，电路消耗的电功率最小。只闭合S，滑动变阻器滑片位于最左端时R1、R2、R3串联，R2全连入电路，电阻最大。根据P=I2R可知，串联电路电功率与电阻成正比，所以
P1∶P3=3∶1
P3=8W，所以
P1=3P3=3×8W=24W
又因为R2=4R3，所以
P2=4P3=4×8W=32 W
电路消耗的最小电功率
P1+P2+P3=8W+24W+32W=64W
答：（1）只闭合S，滑动变阻器滑片位于最左端时，R3的电功率是8W；
（2）定值电阻R1与R3的比值是3∶1；
（3）电路消耗的最小电功率是64 W。
27. A、B两个圆柱形容器按如图所示的方式放置在水平地面上，容器的厚度忽略不计，A容器自重300N，底面积为0.6m2，装有深度为20cm的水，B容器底面积为0.8m2。（g取10 N/kg，ρ水=1×103kg/m3）
（1）求A容器中水的重力；
（2）从A容器中抽出质量为m的水倒入B容器，A容器对B容器A底部刚好无压力，求m的值；
（3）在（2）小题的基础上，向B容器另外加入80kg水（水不溢出），当A容器静止时，求B容器中的水对A容器所做的功。
【答案】（1）； （2）； （3）
【解析】
【详解】解：（1）容器中水的体积为
容器中水的重力为
（2）从A容器中抽出质量为m的水倒入B容器，A容器对B容器A底部刚好无压力，此时A容器和剩余的水的总重力大小等于它受到的浮力，即
代数可得
解得，m的值为
（3）从A容器中抽出的倒入B容器的水的重力为
A容器和剩下的水的总重力为
B容器另外加入水后，A容器整体漂浮，所浸入的水深不变，B容器水深的增加量为
A容器受到的浮力
B容器中的水对A容器所做的功为
答：（1）A容器中水的重力为；
（2）m的值为；
（3）B容器中的水对A容器所做的功为。
达州市2023年高中阶段学校招生统一考试暨初中学业水平考试
物理试题
第Ⅰ卷 选择题（共76分）
一、选择题（每小题3分，在每小题给出的四个选项中，只有一项符合题目要求）
1. 物理学是认识世界、改变世界的科学，它推动着人类社会的不断进步和发展。历史上许多重大科学发现源于科学家的不懈探索，下列关于科学家与其重要发现对应正确的是（ ）
A. 焦耳——电流的磁效应 B. 奥斯特——电流的热效应
C. 法拉第——电磁感应现象 D. 阿基米德——流体压强与流速的关系
【答案】C
【解析】
【详解】A．焦耳发现电流的热效应，故A错误；
B．奥斯特发现电流的磁效应，故B错误；
C．法拉第受到电生磁的启发，发现电磁感应现象，故C正确；
D．阿基米德发现杠杆原理，伯努利发现了流体压强与流速的关系。故D错误。
故选C。
2. 下列有关声现象的说法正确的是（ ）
A. 如图甲所示，在汽车排气管上安装消音器，是为了在传播过程中减弱噪声
B. 如图乙所示，a、b两个音叉的波形图不同，但音调相同
C. 如图丙所示，噪声监测仪既可以监测噪声的强弱，又可以防止噪声的产生
D. 如图丁所示，渔民通过声呐捕鱼，利用了声音可以传递信息的特性
【答案】D
【解析】
【详解】A．噪声可以在声源处、传播过程中以及人耳处进行减弱，在汽车排气管上安装消音器，是为了在声源处减弱噪声，故A错误；
B．从图乙可知，在相同时间内，a、b两个音叉振动的次数不同，即振动频率不同，则音调不同，故B错误；
C．根据噪声监测仪的作用可知，在噪声监测仪上可以直接读出分贝数，即可以监测噪声的强弱，但不能防止噪声的产生，故C错误；
D．声音可以传递信息和能量，渔民通过声呐捕鱼，是利用声音可以传递信息特性，故D正确。
故选D。
3. 光的世界精彩纷呈，绚丽多彩，下列有关光学知识的描述中正确的是（ ）
A. 光在同种介质中沿直线传播
B. 光的三原色是红、黄、蓝
C. 张志和在《玄贞子》中记载“背日喷乎水，成虹霓之水”是光的色散
D. 莲花湖湿地公园岸边的美景在湖水中的倒影是实像
【答案】C
【解析】
【详解】A. 根据光的知识可知：光在同种均匀的介质中沿直线传播，故A错误；
B. 根据光的知识可知：光的三原色是红、绿、蓝，故B错误；
C. 根据文段描述可知：“虹霓”指的就是光的色散，故C正确；
D. 根据光的知识可知：莲花湖湿地公园岸边的美景在湖水中的倒影是平面镜成像，成的像是虚像，故D错误。
故选C。
4. 热现象与我们的生活息息相关，下面是某同学学习了热学知识后归纳总结的四个结论，其中正确的是（ ）
A. 物体发生物态变化时，内能一定变化，温度也一定变化
B. 做功和热传递都可以使同一物体升高相同的温度
C. 烧开水时，壶嘴冒出的“白气”是汽化现象
D. 1千克某种燃料燃烧放出的热量越少，其热值一定越小
【答案】B
【解析】
【详解】A. 物体发生物态变化时，内能一定变化，但如果物体是晶体，温度不一定变化，比如晶体的熔化过程中吸收热量，内能增大，温度却保持不变，故A错误；
B. 根据改变内能的两种方式可知，做功和热传递都可以改变物体的内能，都可以使同一物体升高相同的温度，故B正确；
C. 烧开水时，壶嘴冒出的“白气”是热的水蒸气遇到冷的空气液化形成小水珠，故C错误；
D. 根据热值的定义可知：1千克某种燃料完全燃烧放出的热量越少，其热值一定越小，故D错误。
故选B。
5. 下列关于力与运动的现象，说法正确的是（ ）
A. 如图甲所示，纸飞机离手后，还会继续飞行是由于受到了惯性的作用
B. 如图乙所示，足球运动过程中，如果一切外力消失，足球将做匀速直线运动
C. 如图丙所示，跳水运动员起跳时，使跳板弯曲的力是跳板发生形变产生的
D. 如图丁所示，跳远运动员起跳后，在空中的运动状态没有发生改变
【答案】B
【解析】
【详解】A．离开手的纸飞机能继续飞行，是因为纸飞机具有惯性，不能说受到了惯性的作用，故A错误；
B．根据牛顿第一定律，足球在运动过程中，若所有外力消失，足球将沿原来的运动方向和速度做匀速直线运动，故B正确；
C．由图可知，跳水运动员向下压跳板，人对跳板的压力使跳板发生了弹性形变，这样跳板对跳水运动员的弹力才能把运动员高高的弹起，故C错误；
D．跳远运动员起跳后，由于惯性继续向前运动，此时只受到重力，由于受力不平衡，所以其运动状态发生了变化，故D错误。
故选B。
6. 如图所示，甲、乙两质地均匀的正方体放在水平地面上，它们的边长之比L甲∶L乙=1∶2，质量之比m甲∶m乙=2∶3，甲、乙的密度分别为ρ甲、ρ乙，甲、乙对地面的压强分别为p甲、p乙，下列计算正确的是（ ）
A. ρ甲∶ρ乙=8∶3 B. ρ甲∶ρ乙=3∶4
C. p甲∶p乙=2∶3 D. p甲∶p乙=8∶3
【答案】D
【解析】
【详解】AB．由题意可知，甲、乙是两个正方体物块，且边长之比
L甲∶L乙=1∶2
所以根据V=L3可得，两物块的体积之比为
甲、乙两物块的密度之比为
故AB错误；
CD．甲、乙对地面的压力等于重力，压力之比
由题意可知，甲、乙是两个正方体物块，且边长之比
L甲∶L乙=1∶2
所以根据S=L2可得，两物块的底面积之比为
再根据可得，甲、乙两物块对地面的压强之比为
故C错误，D正确。
故选D。
7. 搬运工人为了将笨重的物体装进汽车车厢，常使用如图所示的装置把物体从斜面底端匀速推上顶端，已知斜面长5m，高2m，物体重1000N，沿斜面向上的推力为500N，则下列判定不正确的是（ ）
A. 物体在斜面上运动的过程中受3个力的作用，合力为0
B. 推力所做的功是2500J
C. 斜面的机械效率为80%
D. 物体受到斜面的摩擦力为100N
【答案】A
【解析】
【详解】A．物体在斜面上运动的过程中受重力、支持力、推力、摩擦力共4个力的作用，处于平衡状态，合力为0，故A错误，符合题意；
B．推力所做的功是
故B正确，不符合题意；
C．推力做的有用功为
斜面的机械效率为
故C正确，不符合题意；
D．推力做的额外功为
物体受到斜面摩擦力为
故D正确，不符合题意。
故选A。
8. 如图所示，A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上，分别用水平方向的拉力F甲和F乙使AB一起向右运动，甲运动的s-t图像和乙运动的v-t图像分别如图丙、丁所示，已知F甲=10N，下列说法正确的是（ ）
A. F甲
C. 拉力F甲与拉力F乙的功率相等
D. 甲、乙两图中地面受到的摩擦力相等
【答案】D
【解析】
【详解】AD．A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上，根据s-t、v-t图像分析都做匀速直线运动，处于平衡状态，根据甲图可知，A、B与地面间的滑动摩擦力大小等于拉力为10N，图乙中，与地面之间的压力不变，接触面的粗糙程度不变，故摩擦力不变，而B给A的摩擦力刚好与地面的滑动摩擦力相等，且与A给B的摩擦力是一对相互作用力，因为A给B的摩擦力与F乙为一对平衡力，因此F乙=10N，故A错误，D正确；
B．甲图中，A木块相对与B木块静止，无摩擦力产生，摩擦力为0，故B错误；
C．根据s-t图像可知，甲图中运动的速度为
乙图中运动的速度为6m/s，由可知，力F甲与拉力F乙的功率不相等，故C错误。
故选D。
9. 家里浴室装有排气扇和照明灯，在使用时，有时需要独立工作，有时需要同时工作，下列图中符合上述要求的电路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．当两开关同时闭合，电灯和电动机同时工作，只闭合S1，电灯单独工作，只闭合S2，电动机单独工作，故A符合题意；
B．当开关同时闭合，电灯和电动机同时工作，只闭合S1，电灯单独工作，但不能让电动机单独工作，故B不符合题意；
C．开关同时闭合，电灯和电动机同时工作，只闭合S1，电动机单独工作，但不能让电灯单独工作，故C不符合题意；
D．当闭合S1时，电灯和电动机同时工作，当开关同时闭合，灯泡被短路，只有电动机工作，但不能让电灯单独工作，故D不符合题意。
故选A。
10. 如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）
A. 灯泡L1和L2发光时，两灯并联
B. 灯泡熄灭是由于灯L2断路造成的
C. 灯泡熄灭是由于灯L1断路造成的
D. 灯泡熄灭是由于灯L2短路造成的
【答案】C
【解析】
【详解】A．由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是L1两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压，故A错误；
BCD．某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示数比原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L1断路造成的，故BD错误，C正确。
故选C。
11. 如图所示，灯泡规格为“5V 2.5W”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω 1A”，电流表所选量程为“0~0.6A”，电压表所选量程为“0~3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（ ）
A. 该电路消耗的最大功率为4.5W
B. 滑动变阻器允许连入电路的阻值范围为8Ω~50Ω
C. 通过移动滑动变阻器的滑片可以使小灯泡正常发光
D. 滑动变阻器两端的电压变化范围为6V~7.5V
【答案】D
【解析】
【详解】A．根据灯泡规格可求灯泡的电阻为
电压表所选量程为“0~3V”，则可求电路中允许通过的最大电流为
根据P=UI可知，电路中的最大电功率为
故A错误；
B．当电路中电流最大时，电路中的电阻最小，电路中电流最大为0.3A，则电路中的电阻为
则滑动变阻器的最小电阻为
滑动变阻器接入电路中的阻值范围为，故B错误；
C．因为电压表测灯泡电压，电压表最大测量电压为3V，小于灯泡的额定电压，因此灯泡不能正常发光，故C错误；
D．当灯泡电压最大时，滑动变阻器的电压最小，由题可知，滑动变阻器的最小电压为
根据串联分压原理可知，当滑动变阻器接入电路中电阻最大时，分得的电压最大，当滑动变阻器全都接入电路中时，电路中的电流为
滑动变阻器的最大电压为
故滑动变阻器两端的电压变化范围为6V~7.5V，故D正确。
故选D。
12. 如图所示，电源电压恒定，R1、R2是定值电阻，A、B是滑动变阻器R的两个端点，当S、S1、S2都闭合，滑片P位于A端时，电路消耗的总功率为3W；只闭合S、S1，滑片P位于AB的中点时，电压表示数为4V，电流表示数为I1，滑动变阻器消耗的功率为P1；只闭合S、S2，滑片P位于B端时，电压表示数为2V，电流表示数为I2，滑动变阻器消耗的功率为P2，已知P1：P2=1：2（各元器件均在安全工作范围），下列计算结果正确的是（ ）
A. 电流表示数I1、I2之比为2︰1
B. 电路消耗的最小功率为0.5W
C. 定值电阻R2的阻值为36Ω
D. 滑动变阻器R的最大阻值为18Ω
【答案】B
【解析】
【详解】如图，设滑动变阻器最大阻值为R，只闭合S、S1，滑片P位于AB的中点时，电压表测量定值电阻R1两端的电压，示数为4V，变阻器接入电路电阻为，电流表示数为I1，滑动变阻器消耗的功率为P1，此时滑动变阻器消耗的功率为
只闭合S、S2，滑片P位于B端时，电压表测量定值电阻R2两端的电压，示数为2V，变阻器接入电路电阻为R，电流表示数为I2，滑动变阻器消耗的功率为P2，此时滑动变阻器消耗的功率为
已知
P1∶P2=1∶2
则有
解得
，
如图，只闭合S、S1，滑片P位于AB的中点时，电压表示数，即R1两端电压为4V，有
只闭合S、S2，滑片P位于B端时，电压表示数，即R2两端电压为2V，有
因为
所以
即
当S、S1、S2都闭合，滑片P位于A端时，电路只有R1R2并联，电路消耗的总功率为3W，则
代入得
解得
只闭合S、S2，滑片P位于B端时，R2与滑动变阻器最大阻值串联，电压表示数，即R2两端电压为2V，根据串联电路分压原理，滑动变阻器最大阻值为
根据可知，当总电阻最大时，电路消耗的功率最小，即只闭合S、S1，滑片P位于B端时，总电阻为
则电路消耗的最小功率为
A．由详解可知电流表示数I1、I2之比为1︰1，故A错误；
B．电路消耗的最小功率为0.5W，故B正确；
C．定值电阻R2的阻值为18Ω，故C错误；
D．滑动变阻器R的最大阻值为36Ω，故D错误。
故选B。
第Ⅱ卷 非选择题
二、填空题（本题共9小题，每空1分，共23分）
13. 长度测量是最基本的测量，如图是某同学使用刻度尺测量某一物体长度的情景，则该刻度尺的分度值是__________mm，被测物体的长度是__________cm。
【答案】 ①. 1 ②. 3.50
【解析】
【详解】[1]刻度尺每1cm之间有10个小格，所以每小格表示1mm，刻度尺的最小分度值是1mm。
[2]物体左边对齐2.00cm刻度线，右侧对齐5.50cm刻度线，相减为物体的长度读数，为3.50cm。
14. 如图所示是热管的工作原理图，当热管的热端受热时，吸液芯里的液体吸收热量变成蒸气，这一过程叫__________（填物态变化的名称），蒸气在管子里跑到冷端__________（选填“吸收”或“放出”）热量变成液态，液体通过吸液芯又回到热端。这一过程循环进行，不断地将热量从热端带到冷端。若50g的该液体吸收2400J的热量后，温度升高了40℃，则该液体的比热容为__________J/（kg·°C）。
【答案】 ①. 汽化 ②. 放出 ③.
【解析】
【详解】[1]热管的热端受热后，吸液芯里的液体在高温下，吸收热量，由液态变为气态，发生了汽化现象。
[2]蒸气在管子里跑到冷端温度降低时，这些蒸气又遇冷变为液体，发生液化放出热量。
[3]根据可得，液体的比热容为
15. 近年来全球气候变暖，森林防火人人有责。某学校开展了“森林防火”主题班会活动，其中有同学提到不能将矿泉水瓶随意丢弃在森林，这是因为有水的矿泉水瓶相当于一个__________透镜（选填“凸”或“凹”），对太阳光有__________作用，从而点燃枯叶引发火灾；太阳能属于__________能源（选填“可再生”或“不可再生”）。
【答案】 ①. 凸 ②. 会聚 ③. 可再生
【解析】
【详解】[1][2]有水的矿泉水瓶相当于一个凸透镜，对太阳光有会聚作用，从而点燃枯叶引发火灾。
[3]太阳能可以从自然界中源源不断的得到，属于可再生能源。
16. 将物体A、B置于如图所示的装置中，物体B恰好匀速下降，已知A重30N，B重5N，则A所受地面的摩擦力为__________N；若对A施加一个水平向左的拉力F，刚好使A匀速向左运动，则拉力F=__________N。（不计绳重、滑轮重及绳子与滑轮间的摩擦）
【答案】 ①. 10 ②. 20
【解析】
【详解】[1][2]如图所示，物体A和B通过动滑轮相连，动滑轮上有2段绳子，已知A重30N，B重5N，物体B恰好匀速下降，说明物体A处于平衡状态，则A所受地面的摩擦力与动滑轮的钩子拉A的力是一对平衡力，即
若对A施加一个水平向左的拉力F，则物体A受到三个力的作用：水平向左的拉力F，水平向右的拉力2GB， 水平向右的摩擦力10N，所以，水平刚好使A匀速向左运动，则拉力F
17. 如图所示，水平桌面上放置甲、乙两个质量相等，底面积不等的容器（S甲>S乙），将质量相等的水分别倒入其中，水均不溢出，容器对桌面的压强分别为p甲、p乙，水对容器底部的压力分别为F甲、 F乙，则p甲__________p乙，F甲__________F乙。（两空均选填“>”、“<”或“=”）。
【答案】 ①. < ②. <
【解析】
【详解】[1]由题意可知，两容器放在水平桌面上，桌面所受容器的压力等于容器和水的总重力，由于两容器质量相等、所装水的质量也相等，则两容器的总重力相等，因此两容器对桌面的压力相等，因为S甲>S乙，根据可知，甲容器对桌面的压强小于乙容器对桌面的压强，即p甲
【答案】 ①. 0.2 ②. 0.34 ③. 3
【解析】
【详解】[1][2]由图知，两灯泡并联，电流表A测干路电流，A1的测量支路L1的电流，则通过小灯泡L1的电流I1=0.2A。因并联电路干路电流等于各支路电流之和，则小灯泡L2的电流为
[3]电压表V测L2两端电压，因为并联电路，各支路两端电压都相等，并等于电源电压，即
电压表V的示数为为3V。
19. 小明家的电能表面板如图所示，图中电能表的示数为__________kW·h，他家同时使用的用电器总功率不能超过__________W，家里新添置一台空调并接入该电能表中，让其单独工作5min，电能表的指示灯闪烁了320次，则该空调的实际电功率为__________W。
【答案】 ①. 219.6 ②. 2200 ③. 1200
【解析】
【详解】[1]电能表最后一位读成小数，图中电能表的示数为219.6 kW·h。
[2]由图知，电能表的额定电压为220V，允许通过的最大电流为10A，由P=UI可知，他家同时使用的用电器总功率不能超过
[3]空调单独工作5min消耗的电能为
空调的实际电功率为
20. 如图甲所示，电源电压恒为6V，闭合开关，当滑动变阻器滑片位于最右端时，电流表A的读数为0.1A；当滑片位于中点时，电流表A的读数为0.16A；则定值电阻R0的阻值为__________Ω，滑动变阻器R的最大阻值为__________Ω；如果用某小灯泡替换滑动变阻器接入该电路，此时小灯泡两端的电压是3V，小灯泡的U-I图像如图乙所示，再次闭合开关后，此时电路消耗的功率为__________W。
【答案】 ①. 15 ②. 45 ③. 1.2
【解析】
【详解】[1][2][3]由题意可得，电源电压恒为6V，闭合开关，当滑动变阻器滑片位于最右端时，电阻R0与R串联，电流表A的读数为0.1A，根据电源电压不变可得
当滑片位于中点时，电流表A的读数为0.16A，电阻R0与R的一半串联，根据电源电压不变可得
联立①②可得
③带入①可得，定值电阻R0的阻值
滑动变阻器R的最大阻值
如果用某小灯泡替换滑动变阻器接入该电路，电阻R0与小灯泡串联，此时小灯泡两端的电压是3V，根据小灯泡的U-I图像如图乙可知，根据串联电路的电流特点可知，整个电路的电流是0.2A，则电路消耗的功率为
21. 某校科技小组设计了如图所示的装置来探究浮力和机械效率的相关问题，B是放置在水平桌面上的盛水玻璃杯，总重力为30N，与桌面的接触面积为25cm2，A物体重力为50N，体积为1.25×10-3m3，当物体A浸没在水中匀速上升时，该装置的机械效率为75%，则物体完全拉出水面后（物体不吸水、不沾水），B容器对水平桌面的压强变化了__________Pa，该装置的机械效率变为__________。（不计绳重、摩擦和水的阻力，g取10 N/kg，ρ水=1×103kg/m3）
【答案】 ①. 5000 ②. 80%
【解析】
【详解】[1]当物体浸没在水中时，根据阿基米德原理可知，物体受到的浮力为
物体完全提出水后，玻璃杯底对地面的压力变化量为
根据可得，玻璃杯对地面变化压强为
[2]由图知，拉力作用在动滑轮的轴上，使用时费力但省距离，且n=2，则拉力端移动距离，不计绳重、、摩擦和水的阻力，当物体A浸没在水中匀速上升时，该滑轮的机械效率为
即
解得F=100N。
对动滑轮进行受力分析，动滑轮受到向上的拉力F、二股绳子的向下的拉力（每股绳子的拉力等于）、自身的重力G动，即
所以动滑轮的重力为
物体A完全提出水面后，动滑轮受到向上的拉力F、二股绳子的向下的拉力（每股绳子的拉力等于GA）、动滑轮的重力，则拉力为
拉力端移动距离，此时动滑轮的机械效率为
三、作图题（本题共2小题，每小题3分，共6分）
22. 如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。
【答案】
【解析】
【详解】小球静止在水面上，受到的重力和浮力是一对平衡力，平衡力大小相等、方向相反，因为重力方向竖直向下，所以浮力的方向竖直向上，小球受到的浮力方向竖直向上，作用点在小球重心上；烧杯对斜面的压力，在物体和斜面的接触面上找中点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F压，如图所示：
23. 如图所示，请在括号内标出通电螺线管左端的磁极、小磁针右端的磁极以及导线上A点的电流方向。（磁极均用“N”或“S”表示）
【答案】
【解析】
【详解】如图，电源的右端是正极，说明电流从螺线管的右端进入、从左端流出，所以A点的电流是从上往下；根据安培定则知，螺线管的右端是N极，左端是S极；根据同名磁极相互排斥，异名磁极相互吸引，所以小磁针的右端是S极，左端是N极。如图所示：
四、创新设计与实验探究题（本题共2小题，连线1分，其余每空1分，共13分）
24. 在学习了密度、浮力、杠杆的相关知识后，小丽同学根据杠杆的平衡条件测出了一个物块的密度，请帮她将下列步骤补充完整。（g=10N/kg，ρ水=1.0×103kg/m3）
（1）相邻两刻度间距离相等的轻质杠杆静止在如图甲所示的位置，此时杠杆__________（选填“是”或“不是”）处于平衡状态，为了使杠杆在水平位置平衡，应将平衡螺母向__________（选填“左”或“右”）调节；
（2）调节杠杆水平平衡后，用细线将物块挂于杠杆左侧，将3个钩码挂于右侧，杠杆仍处于水平平衡，如图乙所示，每个钩码质量100g，则物块质量为__________g；
（3）将该物块浸没在装有水的烧杯中，调节右侧钩码的位置，使杠杆处于水平平衡，如图丙所示，则物块在水中所受浮力为__________N；
（4）物块的密度是__________kg/m3；
（5）在探究杠杆平衡条件的实验中，多次改变钩码的位置和个数，收集多组数据的目的是__________（选填字母）。
A.避免实验的偶然性，便于得到普遍规律
B.取平均值，减小误差
【答案】 ①. 是 ②. 右 ③. 400 ④. 2 ⑤. 2×103 ⑥. A
【解析】
【详解】（1）[1]由图甲可知，杠杆处于静止状态，受力平衡，故杠杆处于平衡状态。
[2]图甲可知，杠杆左边低右边高，应将平衡螺母向右调节，使得杠杆在水平位置平衡。
（2）[3]设杠杆每一小格代表L，每个钩码的重力为G，根据杠杆平衡条件可得
故，每个钩码质量m=100g，由G=mg可得，物块的质量为
（3）[4]当物块浸没在水中平衡时，设细线对杠杆的拉力为F，由杠杆平衡条件可得
解得细线对杠杆的拉力为
物块的重力为
则物块在水中所受浮力为
（4）[5]根据阿基米德原理可得，物块的体积等于其浸没在水中排开水的体积，即
由可得，物块的密度为
（5）[6]多次改变钩码的位置和个数，即多次改变力和力臂的大小，得到了多组实验数据，得出了杠杆平衡条件。该实验测量多组数据的目的是得出的结论避免偶然性，寻找普遍规律，故A符合题意，B不符合题意。
故选A。
25. 小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8V。
（1）请用笔画线代替导线，帮他连接好实物图。要求闭合开关后，滑片向右移，灯泡变亮__________；
（2）小明在实际操作中发现灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是__________（选填字母）；
A．滑动变阻器同时接入了下方的两个接线柱
B．灯泡的电阻太小
C．滑动变阻器的最大阻值太小
（3）排除故障后，闭合开关，发现电压表示数如图乙所示，接下来他应该将滑动变阻器的滑片向__________移动，同时眼睛注意观察__________（选填“电流表”“电压表”或“灯泡”），直到灯泡正常发光；
（4）经过多次测量，小明绘制了小灯泡的I-U图像，如图丙所示，则该小灯泡的额定功率为__________W；
（5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该灯泡的额定功率，你认为老师的方案可能是__________（选填字母）；
A．只将电源电压减小
B．只更换一个其他规格的滑动变阻器
C．将该电压表并联到滑动变阻器的两端
（6）小明还想用该灯泡和电压表测量一个未知电阻Rx的阻值，于是他设计了如图丁所示的电路图，操作步骤如下：
①闭合开关S、S1，断开S2，移动滑动变阻器滑片，使电压表的示数为3V；
②保持滑动变阻器的滑片位置不动，闭合S、S2，断开S1，电压表示数为4.5V；则Rx=__________Ω。
【答案】 ①. ②. A ③. 右 ④. 电压表 ⑤. 3 ⑥. C ⑦. 5
【解析】
【详解】（1）[1]根据滑动变阻器的要求可知，闭合开关后，滑片向右移，灯泡变亮，说明滑动变阻器接入电路中的电阻变小，只能选择滑动变阻器的右侧的下端接线柱接入电路，如图所示：
（2）[2]根据题意可知，灯泡发光很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，说明滑动变阻器同时接入了下方的两个接线柱，故BC不符合题意，A符合题意。
故选A。
（3）[3][4]排除故障后，闭合开关，发现电压表的示数如图乙所示，电压表的示数为4V，小于额定电压，所以，接下来要增大灯泡两端的电压，由串联电路电压特点可知，滑动变阻器的两端电压就要降低，根据串联的分压原理，滑动变阻器接入电路中的电阻就变小，所以，应该将滑动变阻器的滑片向右边移动，同时眼睛注意观察电压表，直到灯泡达到额定电压为止，即小灯泡正常发光。
（4）[5]根据如图丙可知，当小灯泡的电压是6V时，通过小灯泡的电流是0.5A，所以，该小灯泡的额定功率为
（5）[6]若电压表标有15V的接线柱损坏了无法使用，根据串联电路的电压特点可知，可将该电压表并联到滑动变阻器的两端，电压表的量程可以选择0到3V的，当小灯泡的电压是6V时，滑动变阻器分的电压是2V，故AB不符合题意，C符合题意。
故选C。
（6）[7]①闭合开关S、S1，断开S2，移动滑动变阻器滑片，滑动变阻器R，小灯泡，定值电阻Rx串联，电压表测量灯泡两端电压，且电压表的示数为3V，根据图丙可知，通过小灯泡的电流是0.3A；
②闭合S、S2，断开S1，滑动变阻器R，小灯泡，定值电阻Rx串联，电压表测量灯泡和定值电阻Rx两端总电压，且电压表的示数为4.5V，因保持滑动变阻器的滑片位置不动，所以，灯泡亮度和分得的电压不变，通过灯泡的电流仍然是0.3A且与通过定值电阻Rx的电流相等，所以，定值电阻Rx两端电压是
则定值电阻Rx的大小是
五、综合运用与计算题（本题共2小题，每小题6分，共12分，解答时要求有必要的文字说明、公式和计算过程，只写结果不得分）
26. 如图所示，电源电压不变，只闭合S，滑动变阻器滑片位于最左端时，R3在10s内消耗电能80J；只闭合S、S1，滑动变阻器滑片位于最右端时，电流表A1读数为1A；只闭合S、S2，滑动变阻器滑片位于最左端时，电流表A2读数为3A。已知滑动变阻器的最大阻值是R3的4倍，求：
（1）只闭合S，滑动变阻器滑片位于最左端时，R3的电功率；
（2）定值电阻R1与R3的比值；
（3）电路消耗的最小电功率。
【答案】（1）8W；（2）3∶1；（3）64 W
【解析】
【详解】解：（1）只闭合S，滑动变阻器滑片位于最左端时，R1、R2、R3串联， R3在10s内消耗电能W=80J，R3的电功率
（2）只闭合S、S1，滑动变阻器滑片位于最右端时，电路中只有R1，电流表A1读数为1A；由得， R1电阻
只闭合S、S2，滑动变阻器滑片位于最左端时，电路中只有R3，电流表A2读数为3A；由得， R3电阻
所以的电阻比
R1∶R3=3∶1
（3）根据可知，当电路中电阻最大时，电路消耗的电功率最小。只闭合S，滑动变阻器滑片位于最左端时R1、R2、R3串联，R2全连入电路，电阻最大。根据P=I2R可知，串联电路电功率与电阻成正比，所以
P1∶P3=3∶1
P3=8W，所以
P1=3P3=3×8W=24W
又因为R2=4R3，所以
P2=4P3=4×8W=32 W
电路消耗的最小电功率
P1+P2+P3=8W+24W+32W=64W
答：（1）只闭合S，滑动变阻器滑片位于最左端时，R3的电功率是8W；
（2）定值电阻R1与R3的比值是3∶1；
（3）电路消耗的最小电功率是64 W。
27. A、B两个圆柱形容器按如图所示的方式放置在水平地面上，容器的厚度忽略不计，A容器自重300N，底面积为0.6m2，装有深度为20cm的水，B容器底面积为0.8m2。（g取10 N/kg，ρ水=1×103kg/m3）
（1）求A容器中水的重力；
（2）从A容器中抽出质量为m的水倒入B容器，A容器对B容器A底部刚好无压力，求m的值；
（3）在（2）小题的基础上，向B容器另外加入80kg水（水不溢出），当A容器静止时，求B容器中的水对A容器所做的功。
【答案】（1）； （2）； （3）
【解析】
【详解】解：（1）容器中水的体积为
容器中水的重力为
（2）从A容器中抽出质量为m的水倒入B容器，A容器对B容器A底部刚好无压力，此时A容器和剩余的水的总重力大小等于它受到的浮力，即
代数可得
解得，m的值为
（3）从A容器中抽出的倒入B容器的水的重力为
A容器和剩下的水的总重力为
B容器另外加入水后，A容器整体漂浮，所浸入的水深不变，B容器水深的增加量为
A容器受到的浮力
B容器中的水对A容器所做的功为
答：（1）A容器中水的重力为；
（2）m的值为；
（3）B容器中的水对A容器所做的功为。
相关试卷
2023年四川省达州市中考理综物理试题及答案解析： 这是一份2023年四川省达州市中考理综物理试题及答案解析，文件包含精品解析2023年四川省达州市中考理综物理试题解析版docx、精品解析2023年四川省达州市中考理综物理试题原卷版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。
2023年四川省达州市中考理综物理试题（解析版）： 这是一份2023年四川省达州市中考理综物理试题（解析版），共23页。试卷主要包含了选择题，填空题，作图题，创新设计与实验探究题，综合运用与计算题等内容，欢迎下载使用。
2023年四川省达州市中考理综物理试题： 这是一份2023年四川省达州市中考理综物理试题，共8页。试卷主要包含了选择题，填空题，作图题，创新设计与实验探究题，综合运用与计算题等内容，欢迎下载使用。
