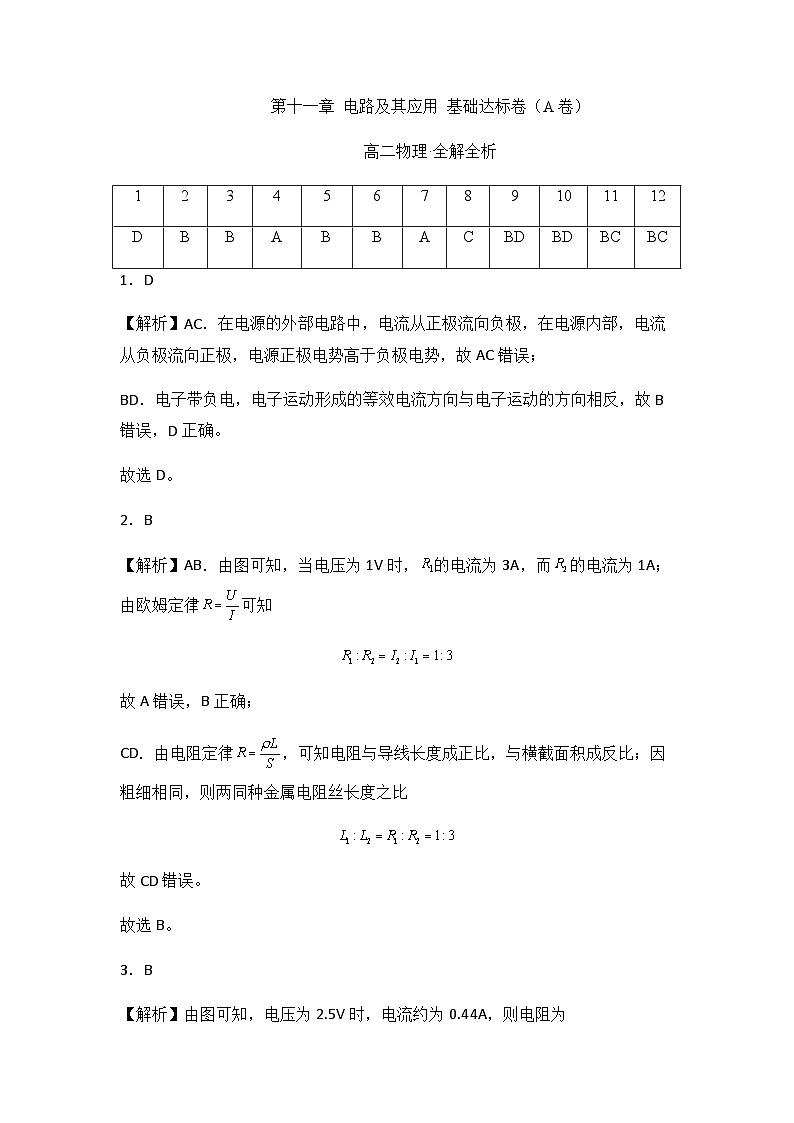

第十一章 电路及其应用 基础达标卷（A卷）
高二物理·全解全析
1
2
3
4
5
6
7
8
9
10
11
12
D
B
B
A
B
B
A
C
BD
BD
BC
BC
1．D
【解析】AC．在电源的外部电路中，电流从正极流向负极，在电源内部，电流从负极流向正极，电源正极电势高于负极电势，故AC错误；
BD．电子带负电，电子运动形成的等效电流方向与电子运动的方向相反，故B错误，D正确。
故选D。
2．B
【解析】AB．由图可知，当电压为1V时，的电流为3A，而的电流为1A；由欧姆定律可知

故A错误，B正确；
CD．由电阻定律，可知电阻与导线长度成正比，与横截面积成反比；因粗细相同，则两同种金属电阻丝长度之比

故CD错误。
故选B。

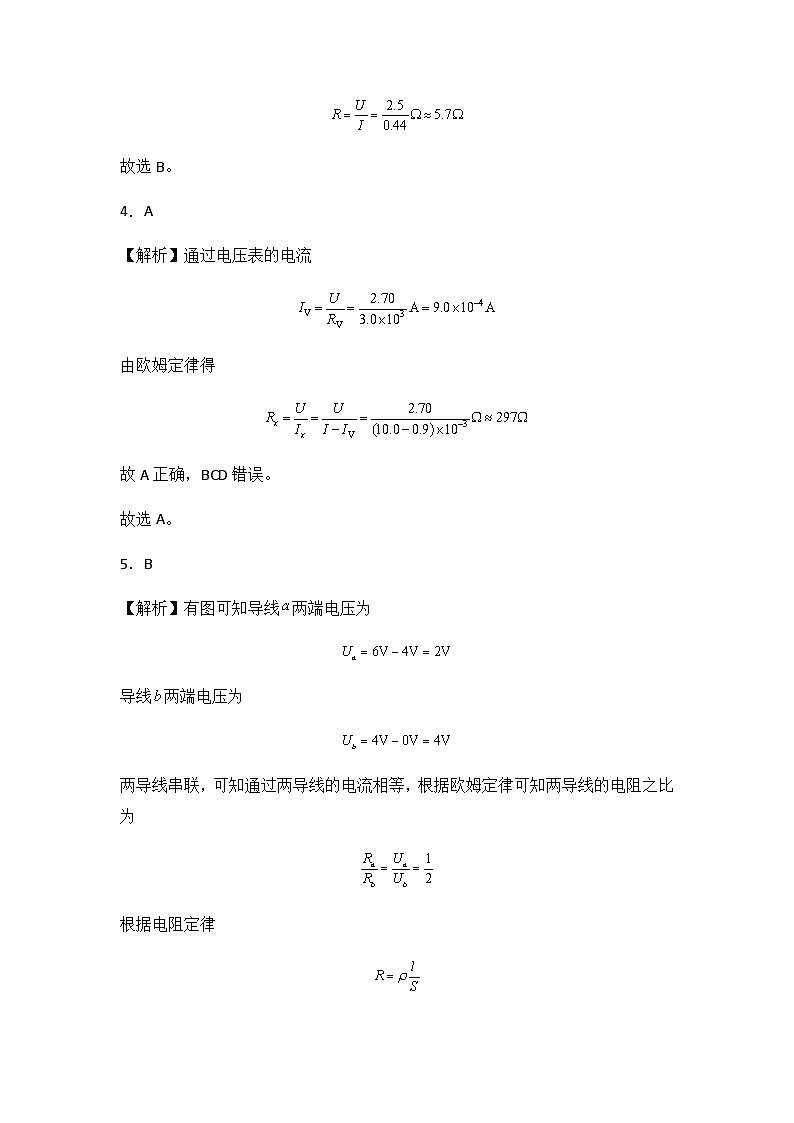

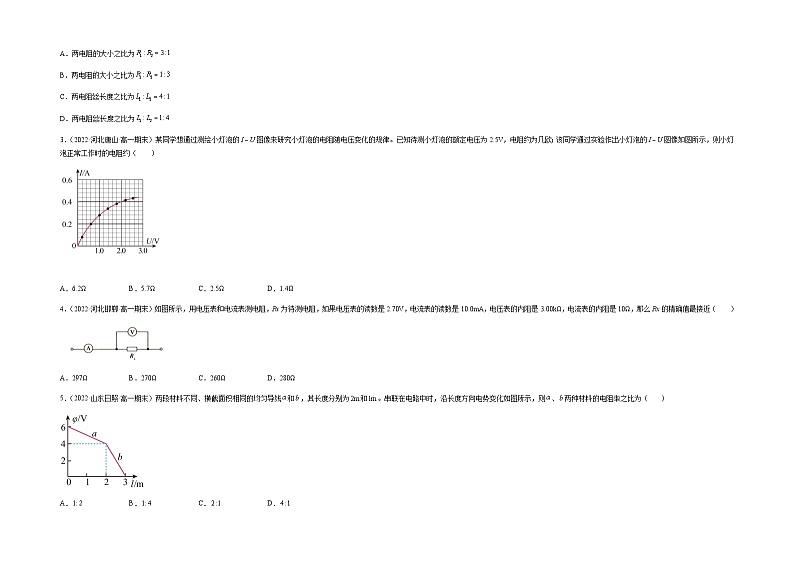

3．B
【解析】由图可知，电压为2.5V时，电流约为0.44A，则电阻为

故选B。
4．A
【解析】通过电压表的电流

由欧姆定律得

故A正确，BCD错误。
故选A。
5．B
【解析】有图可知导线两端电压为

导线两端电压为

两导线串联，可知通过两导线的电流相等，根据欧姆定律可知两导线的电阻之比为

根据电阻定律

可得

两导线的横截面积相等，则、两种材料的电阻率之比为

B正确，ACD错误。
故选B。

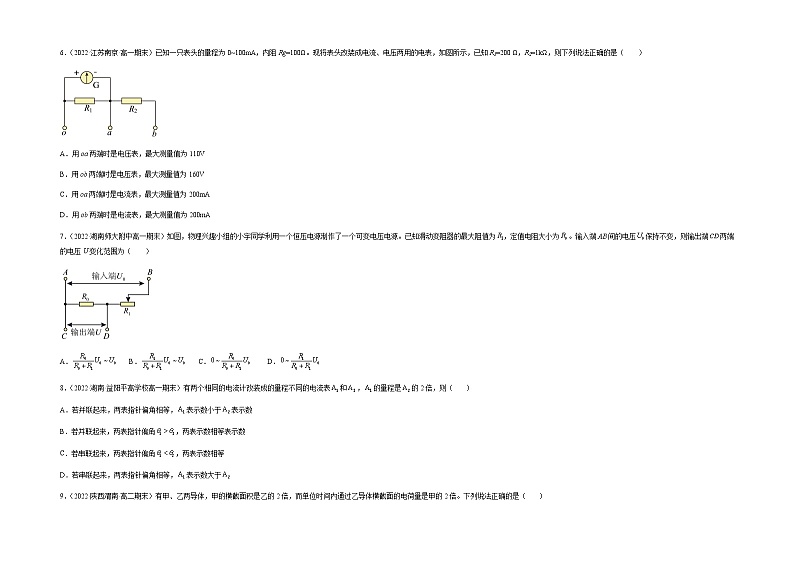

6．B
【解析】AC．由电路图可知，用oa两端时是电流表，有

故AC错误；
BD．由电路图可知，用ob两端时是电压表，有

故B正确；D错误。
故选B。
7．A
【解析】由图可知当滑动变阻器接入电阻为0时，两端的电压，即输出端两端的电压可以达到，当滑动变阻器接入电阻为时，根据串联电路正比分压规律可知，输出端两端的电压可以达到

故电压U变化范围为

故选A。
8．C
【解析】AB．若并联起来，表头的电压相等，流过表头的电流相等，指针偏转的角度相同，量程大的示数大，故A1表示数大于A2表示数，故AB错误；
CD．若A1、A2串联，A1、A2的示数相同，量程小的偏转角度大，故两表指针偏角

故C正确，D错误。
故选C。
9．BD
【解析】AB．电流的定义为：单位时间内通过导体横截面的电荷量，则通过乙导体的电流是甲导体的2倍，故A错误，B正确；
CD．由于I=nqSv，则可得

由于甲乙材料未知，甲乙导体的n未知，则仅根据题中已知条件，无法判断甲、乙两导体中自由电荷定向移动的速率关系，，故C错误，D正确。
故选BD。
10．BD
【解析】AB．因为理想电压表内阻无穷大，所以CD端接理想电压表时，相当于导线，所以当AB端接电源时，电路的总电阻为

所以CD两端电压即为电阻两端电压，所以电压表示数为

故A错误，B正确；
CD．同理当AB端接理想电压表时，相当于导线，所以当CD端接电源时，电路总电阻为

所以AB两端电压即为电阻两端电压，所以电压表示数为

故C错误，D正确。
故选BD。
11．BC
【解析】A. 图甲，根据
v2=2as
可知图像的斜率表示加速度的2倍，选项A错误；
B. 图乙，根据

可知，图像的斜率表示电阻的倒数，选项B正确；
C. 图丙中因
W=F合s
根据动能定理，图线与横轴包围的面积表示合外力的功，即表示动能的变化量，选项C正确；
D. 图丁中根据

可知，图线上横纵坐标的乘积表示电势能，而图线与横轴包围的面积不表示电势能，选项D错误。
故选BC。
12．BC
【解析】B．利用脂肪几乎不含水分，其导电性和人体内其他成分不同，可以用测量人体电阻的办法来计算人体脂肪率，B正确；
CD．人在激烈运动和沐浴之后，人体内含水量发生变化，人体脂肪所占比例发生变化，即人体的电阻大小变化，所以测量数据会不准确，C正确，D错误；
A．影响体重的因素较多，体重重的人不一定就比体重轻的人脂肪所占比例高，故A错误。
故选BC。
13．     0.398          a     4.5     D
【解析】（1）[1]由图示螺旋测微器可知，其示数为

（2）[2]如图


[3]实验时要求测量部分电压从0开始调节，闭合开关的瞬间，滑动变阻器滑片应放置a端；
（3）[4]由图所示图象可知，金属丝的阻值

（4）[5] A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于偶然误差，故A错误；
B．由于电流表和电压表内阻引起的误差不可避免，属于系统误差，不属于偶然误差，故B错误；
C．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差，故C正确；
D．用图象处理数据能起到“平均”的作用，可以减小偶然误差，故D正确。
故选D。
14．     6.724~6.726     S     T     0刻线     190
【解析】（1）[1]用螺旋测微器测量金属管的外径，依题意为

考虑到偶然误差，取值范围可取为。
（2）[2]用欧姆表测量电阻前，应先机械调零，即旋动部件S，使电表指针对准电流的“0”刻线。
[3][4] 用欧姆表测量电阻时，将两表笔短接，调节欧姆调零旋钮，使电表指针指到表盘右侧的零刻度处，即将两表笔短接，旋动部件T，使电表指针对准电阻的 “0刻线”。
[5] 依题意，该电阻的阻值为

（3）[6]根据电阻定律，有

故横截面积为

则金属管中空部分的面积为

15．(1)；(2)
【解析】(1)由图乙可得，当U=10V时，电解液的电阻为
…………………………（5分）
(2) 当U=10V时，电解液的电阻率
…………………………（5分）
16．（1）；（2）40V
【解析】（1）当C、D端短路时，R2与R3并联，可得
…………………………（2分）
解得
…………………………（2分）
A、B之间的等效电阻为
…………………………（1分）
（2）当A、B两端接通一个电压恒为50V的电源时，有
…………………………（3分）
C、D两端的电压为
UCD=U3=IR3=40V…………………………（2分）
17．，
【解析】当使用a、b两个端点时有
…………………………（4分）
当使用a、c两个端点时有
…………………………（4分）
解得
，…………………………（2分）
18．（1）；（2）见解析
【解析】（1）设汽车加速度为a时，小球偏离原来位置的距离为，此时小球受力情况如图所示，根据牛顿第二定律得
…………………………（3分）


此时电压表示数有
…………………………（2分）
联立解得
…………………………（2分）
（2）汽车在行驶中不仅有加速过程，也有减速过程，在电阻丝的中点O焊接时既可以测量加速时加速度，也可以测量减速时加速度。…………………………（3分）
