广东省广州市白云中学2022-2023学年高二上学期期中物理试题（有答案）
展开
这是一份广东省广州市白云中学2022-2023学年高二上学期期中物理试题（有答案），共23页。试卷主要包含了单选，多选，实验题，计算题等内容，欢迎下载使用。

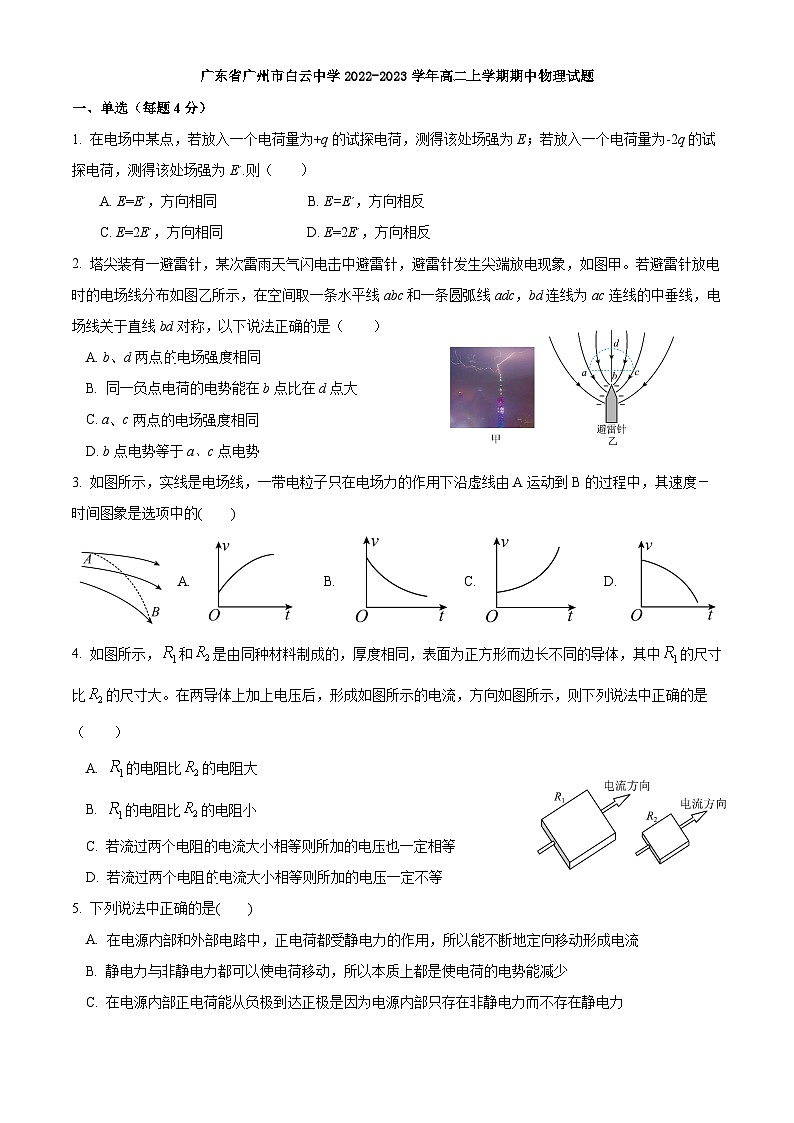

广东省广州市白云中学2022-2023学年高二上学期期中物理试题
一、单选（每题4分）
1. 在电场中某点，若放入一个电荷量为+q的试探电荷，测得该处场强为E；若放入一个电荷量为-2q的试探电荷，测得该处场强为E´.则（ ）
A. E=E´，方向相同 B. E=E´，方向相反
C. E=2E´，方向相同 D. E=2E´，方向相反
2. 塔尖装有一避雷针，某次雷雨天气闪电击中避雷针，避雷针发生尖端放电现象，如图甲。若避雷针放电时的电场线分布如图乙所示，在空间取一条水平线abc和一条圆弧线adc，bd连线为ac连线的中垂线，电场线关于直线bd对称，以下说法正确的是（ ）
A. b、d两点电场强度相同
B. 同一负点电荷的电势能在b点比在d点大
C. a、c两点的电场强度相同
D. b点电势等于a、c点电势
3. 如图所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的( )
A. B. C. D.
4. 如图所示，和是由同种材料制成的，厚度相同，表面为正方形而边长不同的导体，其中的尺寸比的尺寸大。在两导体上加上电压后，形成如图所示的电流，方向如图所示，则下列说法中正确的是（ ）
A. 的电阻比的电阻大
B. 的电阻比的电阻小
C. 若流过两个电阻的电流大小相等则所加的电压也一定相等
D. 若流过两个电阻电流大小相等则所加的电压一定不等
5. 下列说法中正确的是( )
A. 在电源内部和外部电路中，正电荷都受静电力的作用，所以能不断地定向移动形成电流
B. 静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C. 在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D. 静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加

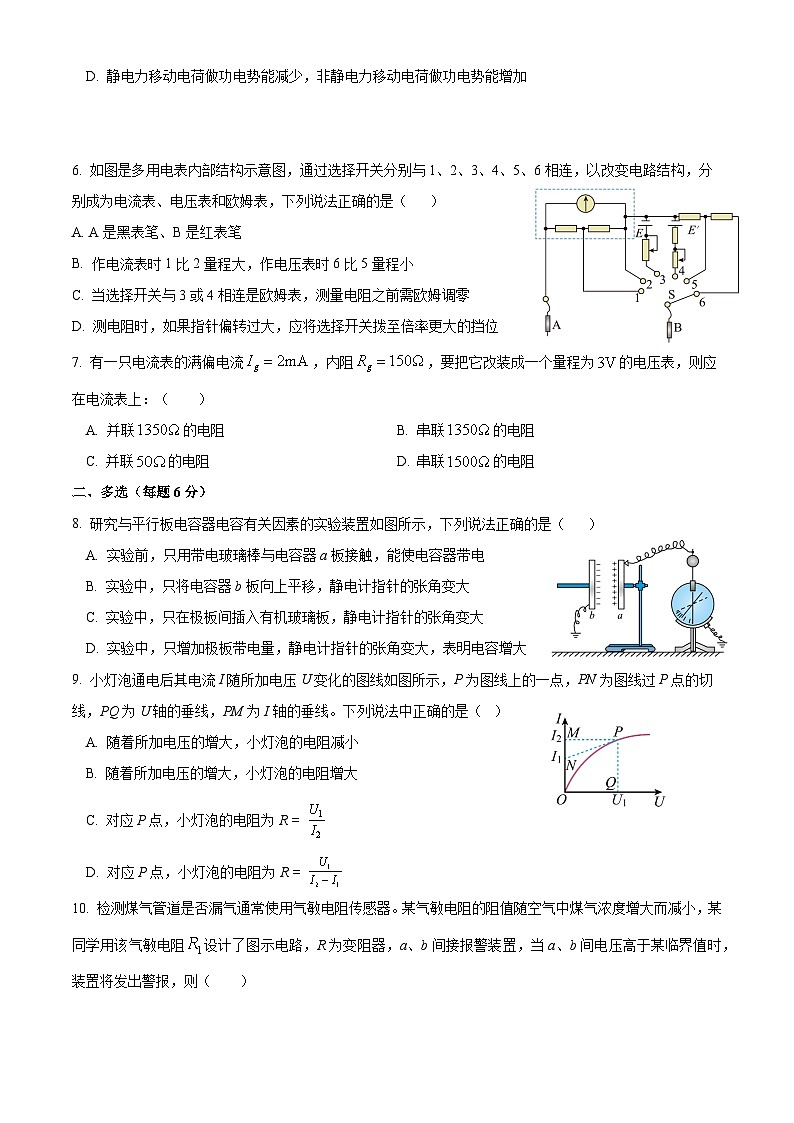

6. 如图是多用电表内部结构示意图，通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，下列说法正确的是（ ）
A. A是黑表笔、B是红表笔
B. 作电流表时1比2量程大，作电压表时6比5量程小
C. 当选择开关与3或4相连是欧姆表，测量电阻之前需欧姆调零
D. 测电阻时，如果指针偏转过大，应将选择开关拨至倍率更大的挡位
7. 有一只电流表的满偏电流，内阻，要把它改装成一个量程为的电压表，则应在电流表上：（ ）
A. 并联的电阻 B. 串联的电阻
C. 并联的电阻 D. 串联的电阻
二、多选（每题6分）
8. 研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是（ ）
A. 实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电
B. 实验中，只将电容器b板向上平移，静电计指针的张角变大
C. 实验中，只在极板间插入有机玻璃板，静电计指针的张角变大
D. 实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大
9. 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上的一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线。下列说法中正确的是（ ）
A. 随着所加电压的增大，小灯泡的电阻减小
B. 随着所加电压的增大，小灯泡的电阻增大
C. 对应P点，小灯泡的电阻为R =
D. 对应P点，小灯泡的电阻为R =

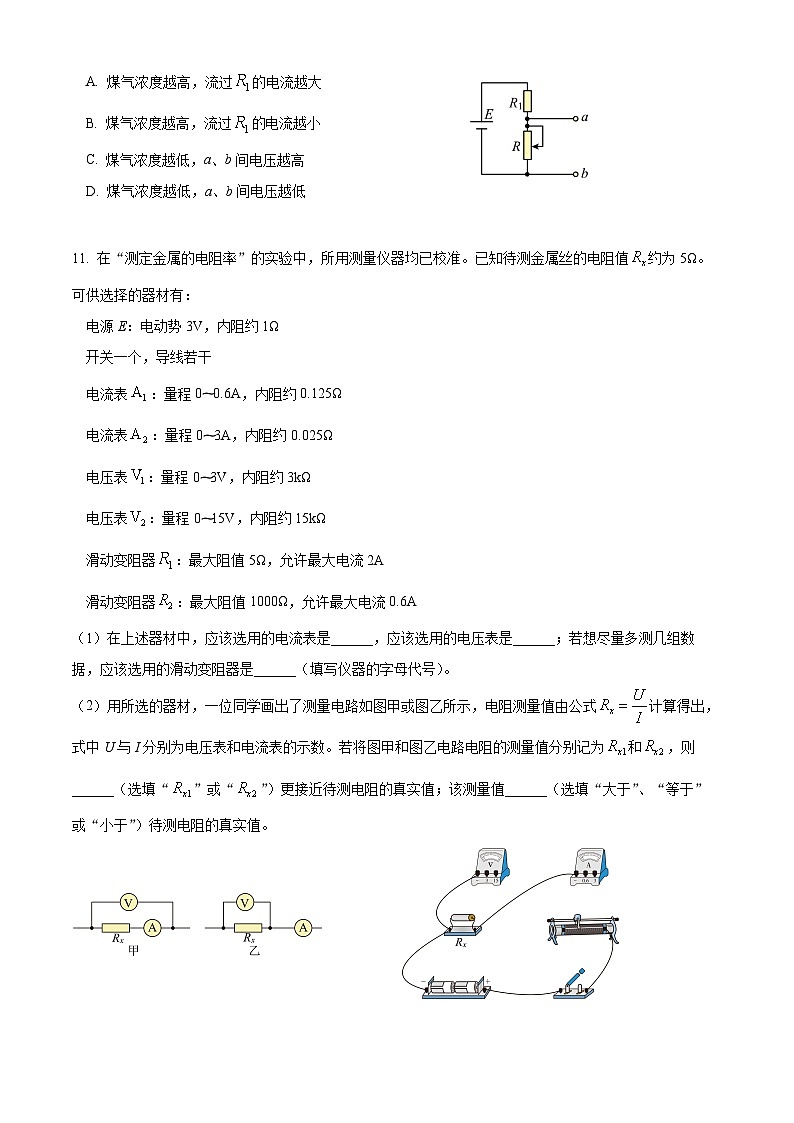

10. 检测煤气管道是否漏气通常使用气敏电阻传感器。某气敏电阻的阻值随空气中煤气浓度增大而减小，某同学用该气敏电阻设计了图示电路，R为变阻器，a、b间接报警装置，当a、b间电压高于某临界值时，装置将发出警报，则（ ）
A. 煤气浓度越高，流过的电流越大
B. 煤气浓度越高，流过电流越小
C. 煤气浓度越低，a、b间电压越高
D. 煤气浓度越低，a、b间电压越低
11. 在“测定金属的电阻率”的实验中，所用测量仪器均已校准。已知待测金属丝的电阻值约为5Ω。可供选择的器材有：
电源E：电动势3V，内阻约1Ω
开关一个，导线若干
电流表：量程0⁓0.6A，内阻约0.125Ω
电流表：量程0⁓3A，内阻约0.025Ω
电压表：量程0⁓3V，内阻约3kΩ
电压表：量程0⁓15V，内阻约15kΩ
滑动变阻器：最大阻值5Ω，允许最大电流2A
滑动变阻器：最大阻值1000Ω，允许最大电流0.6A
（1）在上述器材中，应该选用的电流表是______，应该选用的电压表是______；若想尽量多测几组数据，应该选用的滑动变阻器是______（填写仪器的字母代号）。
（2）用所选的器材，一位同学画出了测量电路如图甲或图乙所示，电阻测量值由公式计算得出，式中U与I分别为电压表和电流表的示数。若将图甲和图乙电路电阻的测量值分别记为和，则______（选填“”或“”）更接近待测电阻的真实值；该测量值______（选填“大于”、“等于”或“小于”）待测电阻的真实值。
（3）请根据你在（1）、（2）中的选择，在图中完成实验电路的连接______。
（4）关于本实验的误差，下列说法正确的是______。
A．对金属丝的直径多次测量求平均值，可消除误差
B．由于电流表和电压表内阻引起误差属于偶然误差
C．利用电流I随电压U的变化图线求可减小偶然误差
12. （1）某位同学利用如图甲所示的电路测定一节干电池的电动势和内阻，他通过多次测量记录了多组对应的电流表示数I和电压表示数U，从而画出了这节干电池的U－I图像，如图乙所示。由此U－I图像可以得出这节干电池的电动势E=______V，内阻r=______Ω。（结果保留到小数点后两位）
（2）如图所示为一正在测量中的多用电表表盘
①如果是用“×10”挡测量电阻，则读数为________Ω；
②如果用直流50mA挡测量电流，则读数为________mA；
③如果是用直流2.5V挡测量电压，则读数为________V。
13. 如图所示，已知平行板电容器两极板间距d＝4mm，充电后两极板电势差为120V。A板带正电，若它的电容为3μF，且P到A板距离为1mm。不计重力，求：（1）极板所带电荷量；（2）两板间的电场强度；（3）P点的电势；
14. 如图，电源的内阻r＝1.0Ω，定值电阻，竖直放置的平行金属板A、B与滑动变阻器R相连，金属板间距d＝10cm，一个质量，电量的带电小球用绝缘细线悬挂于O点，当R滑片放置距左端四分之一处时，接通开关S，小球静止时与竖直方向的夹角。当R滑出至最右端时，接通开关S，小球静止时与竖直方向的夹角为45°。（，），求：
（1）当夹角为时，A、B间的匀强电场的场强大小；（2）当夹角为45°时，R两端的电压；
15. 如图所示，水平放置的平行板电容器与某一电源相连，它的极板长L＝0.4 m，两板间距离d＝4×10－3 m，有一束由相同带电微粒组成的粒子流，以相同的速度v0从两板中央平行极板射入，开关S闭合前，两板不带电，由于重力作用微粒能落到下极板的正中央，已知微粒质量为m＝4×10－5 kg，电荷量q＝＋1×10－8 C，g＝10 m/s2．求：
（1）微粒入射速度v0为多少？（2）为使微粒能从平行板电容器的右边射出电场，所加的电压U应取什么范围？
广州市白云中学2022学年度第一学期阶段性训练
高二物理
注意事项：
1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。共100分，考试时间75分钟。
2．答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目等按要求填涂在选择题答题卡上；答第Ⅱ卷前，考生务必将自己的姓名、班别、准考证号、考室号等填写在密封线左边的空格内，并在答卷右上角填上座位号。
3．第Ⅰ卷的答案必须答在选择题答题卡上；第Ⅱ卷用黑色字迹的钢笔或签字笔按各题要求答在答卷相应位置上。
4．考试结束时，将选择题答题卡和第Ⅱ卷答卷一并交回，试卷和草稿纸自己带走。
第Ⅰ卷（共46分）
一、单选题（本题只有一个选项正确，共7小题，每小题4分，共28分）
1. 在电场中某点，若放入一个电荷量为+q的试探电荷，测得该处场强为E；若放入一个电荷量为-2q的试探电荷，测得该处场强为E´.则（ ）
A. E=E´，方向相同
B. E=E´，方向相反
C. E=2E´，方向相同
D. E=2E´，方向相反
【答案】A
【解析】
【详解】电场中的某一确定点处，电场强度是确定的，不随试探电荷的变化而变化，故，方向相同，A正确．
2. 塔尖装有一避雷针，某次雷雨天气闪电击中避雷针，避雷针发生尖端放电现象，如图甲。若避雷针放电时的电场线分布如图乙所示，在空间取一条水平线abc和一条圆弧线adc，bd连线为ac连线的中垂线，电场线关于直线bd对称，以下说法正确的是（ ）
A. b、d两点的电场强度相同
B. 同一负点电荷的电势能在b点比在d点大
C. a、c两点的电场强度相同
D. b点电势等于a、c点电势
【答案】B
【解析】
【详解】A．由电场线分布的疏密程度可知，b点的电场强度大于d点的电场强度，故A错误；
B．沿电场线方向电势降低，可知b点电势低于d点电势，根据可知，同一负点电荷的电势能在b点比在d点大，故B正确；
C．电场线上某点的切线方向即该点的电场方向，由电场线分布可知a、c两点的电场强度大小相等，但方向不同，故C错误。
D．依题意，分别作出过a、b、c三点的等势线，可知a、c点在同一等式线上，电势相等，过b点的等势线在过a、c等势线的下方，根据沿着电场线方向电势逐渐降低，可知a、c点电势高于b点的电势，故D错误；
故选B。
3. 如图所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的( )
A. B. C. D.
【答案】B
【解析】
【详解】电场线的疏密程度表示场强大小，A点电场线密集，故电场强度大，电场力大，故加速度大，所以粒子的加速度一直减小，由粒子的运动轨迹弯曲方向可知，带电粒子受电场力的方向大致斜向左下方，与电场强度方向相反，故粒子带负电，电场力做负功，速度慢慢减小，所以粒子做加速度减小的减速运动，故B正确．
【点睛】考点：考查了电场线，速度时间图像
根据带电粒子运动轨迹判定电场力方向，再结合电场强度方向判断电性，然后根据电场线的疏密程度判断加速度的大小，从而判断粒子的运动情况选择速度图象．
4. 如图所示，和是由同种材料制成的，厚度相同，表面为正方形而边长不同的导体，其中的尺寸比的尺寸大。在两导体上加上电压后，形成如图所示的电流，方向如图所示，则下列说法中正确的是（ ）
A. 的电阻比的电阻大
B. 的电阻比的电阻小
C. 若流过两个电阻的电流大小相等则所加的电压也一定相等
D. 若流过两个电阻电流大小相等则所加的电压一定不等
【答案】C
【解析】
【详解】AB．设表面正方形的边长为，表面正方形的边长为，材料对应的电阻率为，厚度为，根据电阻定律可得
，
可得
AB错误；
CD．根据欧姆定律
若流过两个电阻的电流大小相等，由于两个电阻阻值相等，则所加的电压也一定相等，C正确，D错误。
故选C。
5. 下列说法中正确的是( )
A. 在电源内部和外部电路中，正电荷都受静电力的作用，所以能不断地定向移动形成电流
B. 静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C. 在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D. 静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
【答案】D
【解析】
【详解】A．在电源内部，正电荷要受到静电力和非静电力作用，从负极移动到正极，故A错误；
BＤ．非静电力克服电场力做功，把其它形式的能转化为电势能，静电力移动电荷做功电势能减少，故B错误，D正确．
C．在电源内部正电荷能从负极到正极同时受到静电力和非静电力作用，故C错误．
故选D.
6. 如图是多用电表内部结构示意图，通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，下列说法正确的是（ ）
A. A是黑表笔、B是红表笔
B. 作电流表时1比2量程大，作电压表时6比5量程小
C. 当选择开关与3或4相连是欧姆表，测量电阻之前需欧姆调零
D. 测电阻时，如果指针偏转过大，应将选择开关拨至倍率更大的挡位
【答案】C
【解析】
【详解】A．A接电池负极是红表笔、B接电池正极是黑表笔，A错误；
B．作电流表时分流电阻越小量程越大，1比2量程大，作电压表时分压电阻越大量程越大，6比5量程大，B错误；
C．当选择开关与3或4相连，回路有电池是欧姆表，测量电阻之前需欧姆调零，C正确；
D．测电阻时，如果指针偏转过大，说明待测电阻小，应将选择开关拨至倍率更小的挡位，D错误。
故选C。
7. 有一只电流表的满偏电流，内阻，要把它改装成一个量程为的电压表，则应在电流表上：（ ）
A. 并联的电阻 B. 串联的电阻
C. 并联的电阻 D. 串联的电阻
【答案】B
【解析】
【详解】把电流表改装成电压表需要串联分压电阻，串联电阻阻值
故B正确，ACD错误；
故选B。
二、多选题（共3小题，每小题6分，共18分．在每小题给出的四个选项中至少有两个选项符合题目要求．全部选对得6分，选对不全得3分，有选错或不答的得0分）
8. 研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是（ ）
A. 实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电
B. 实验中，只将电容器b板向上平移，静电计指针的张角变大
C. 实验中，只在极板间插入有机玻璃板，静电计指针的张角变大
D. 实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大
【答案】AB
【解析】
详解】A．实验前，只用带电玻璃棒与电容器a板接触，则a带上电荷，由于静电感应使b板也带上电，故可以使电容器带电，故A正确；
B．实验中，只将电容器b板向上平移，S变小，根据
电容C变小，又
可知，极板间电压U增加，静电计指针的张角变大，故B正确；
C．实验中，只在极板间插入有机玻璃板，根据上述公式可知，电容C变大，电压U减小，静电计指针的张角变小，C错误；
D．实验中，只增加极板带电量，电容不变，则极板间电压U增加，静电计指针的张角变大，D错误。
故选AB。
9. 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上的一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线。下列说法中正确的是（ ）
A. 随着所加电压的增大，小灯泡的电阻减小
B. 随着所加电压增大，小灯泡的电阻增大
C. 对应P点，小灯泡的电阻为R =
D. 对应P点，小灯泡的电阻为R =
【答案】BC
【解析】
【分析】
【详解】AB．由图象可知，小灯泡的电阻等于图线上的点与原点O连线斜率的倒数，由数学知识知，随着电压的增大，此斜率减小，则小灯泡的电阻增大，A错误、B正确；
CD．由图象可知，P点对应的电压为U1，电流为I2，则小灯泡的电阻为
R =
C正确，D错误。
故选BC。
10. 检测煤气管道是否漏气通常使用气敏电阻传感器。某气敏电阻的阻值随空气中煤气浓度增大而减小，某同学用该气敏电阻设计了图示电路，R为变阻器，a、b间接报警装置，当a、b间电压高于某临界值时，装置将发出警报，则（ ）
A. 煤气浓度越高，流过的电流越大
B. 煤气浓度越高，流过的电流越小
C. 煤气浓度越低，a、b间电压越高
D. 煤气浓度越低，a、b间电压越低
【答案】AD
【解析】
【详解】AB．煤气浓度越高，越小，回路总电阻越小，则流过的电流越大，故A正确，B错误；
CD．煤气浓度越低，越大，回路总电阻越大，总电流越小，a、b间电压越低，故C错误，D正确。
故选AD。
第Ⅱ卷（共54分）
三、实验题（18分）
11. 在“测定金属的电阻率”的实验中，所用测量仪器均已校准。已知待测金属丝的电阻值约为5Ω。可供选择的器材有：
电源E：电动势3V，内阻约1Ω
开关一个，导线若干
电流表：量程0⁓0.6A，内阻约0.125Ω
电流表：量程0⁓3A，内阻约0.025Ω
电压表：量程0⁓3V，内阻约3kΩ
电压表：量程0⁓15V，内阻约15kΩ
滑动变阻器：最大阻值5Ω，允许最大电流2A
滑动变阻器：最大阻值1000Ω，允许最大电流0.6A
（1）在上述器材中，应该选用的电流表是______，应该选用的电压表是______；若想尽量多测几组数据，应该选用的滑动变阻器是______（填写仪器的字母代号）。
（2）用所选的器材，一位同学画出了测量电路如图甲或图乙所示，电阻测量值由公式计算得出，式中U与I分别为电压表和电流表的示数。若将图甲和图乙电路电阻的测量值分别记为和，则______（选填“”或“”）更接近待测电阻的真实值；该测量值______（选填“大于”、“等于”或“小于”）待测电阻的真实值。
（3）请根据你在（1）、（2）中的选择，在图中完成实验电路的连接______。
（4）关于本实验误差，下列说法正确的是______。
A．对金属丝的直径多次测量求平均值，可消除误差
B．由于电流表和电压表内阻引起的误差属于偶然误差
C．利用电流I随电压U的变化图线求可减小偶然误差
【答案】 ①. A1 ②. V1 ③. R1 ④. Rx2 ⑤. 小于 ⑥. ⑦. C
【解析】
【详解】（1）[1][2] 电源电动势是3V，电压表应选择V1，电路最大电流约为
电流表应选择A1。
[3]若想尽量多测几组数据，滑动变阻器采用分压式接法，应该选用的滑动变阻器是R1。
（2）[4]由题意可知
则
故电流表应采用外接法，则Rx2更接近待测电阻的真实值。
[5]由于电压表的分流，电流的测量值偏大，由欧姆定律可知，电阻测量值小于真实值。
（3）[6]电流表应采用外接法，故选图乙电路，根据电路图完成实验电路的连接如图：
（4）[7] A．实验中产生的误差不能消除，只能减小，故A错误；
B．由于电流表和电压表内阻引起的误差属于系统误差，故B错误；
C．利用图像法求解电阻可减小偶然误差，故C正确。
故选C。
12. （1）某位同学利用如图甲所示的电路测定一节干电池的电动势和内阻，他通过多次测量记录了多组对应的电流表示数I和电压表示数U，从而画出了这节干电池的U－I图像，如图乙所示。由此U－I图像可以得出这节干电池的电动势E=______V，内阻r=______Ω。（结果保留到小数点后两位）
（2）如图所示为一正在测量中的多用电表表盘
①如果是用“×10”挡测量电阻，则读数为______Ω；
②如果是用直流50mA挡测量电流，则读数为______mA；
③如果是用直流2.5V挡测量电压，则读数为______V。
【答案】 ①. 1.34 ②. 0.90 ③. 130 ④. 27.0 ⑤. 1.35
【解析】
【详解】（1）[1][2]据闭合电路欧姆定律
得
结合图像得
，
（2）①[3]电阻读数为。
②[4]电流读数为27.0mA。
③[5]电压读数为1.35V。
四、计算题
13. 如图所示，已知平行板电容器两极板间距d＝4mm，充电后两极板电势差为120V。A板带正电，若它的电容为3μF，且P到A板距离为1mm。不计重力，求：
（1）极板所带电荷量；
（2）两板间的电场强度；
（3）P点的电势；
【答案】（1）；（2）；（3）
【解析】
【详解】（1）根据电容定义式，可得极板所带电荷量为
（2）两板间电场强度为
（3）由图可知，B板接地，其电势；A板带正电，其电势；则P点的电势为
14. 如图，电源的内阻r＝1.0Ω，定值电阻，竖直放置的平行金属板A、B与滑动变阻器R相连，金属板间距d＝10cm，一个质量，电量的带电小球用绝缘细线悬挂于O点，当R滑片放置距左端四分之一处时，接通开关S，小球静止时与竖直方向的夹角。当R滑出至最右端时，接通开关S，小球静止时与竖直方向的夹角为45°。（，），求：
（1）当夹角为时，A、B间的匀强电场的场强大小；
（2）当夹角为45°时，R两端的电压；
【答案】（1）；（2）1V
【解析】
【详解】（1）小球静止时与竖直方向的夹角，受力如图所示
根据平衡条件有
解得
（2）小球静止时与竖直方向的夹角，受力如图所示
根据平衡条件有
解得
平行金属板A、B与滑动变阻器R相连，则R两端的电压为
15. 如图所示，水平放置的平行板电容器与某一电源相连，它的极板长L＝0.4 m，两板间距离d＝4×10－3 m，有一束由相同带电微粒组成的粒子流，以相同的速度v0从两板中央平行极板射入，开关S闭合前，两板不带电，由于重力作用微粒能落到下极板的正中央，已知微粒质量为m＝4×10－5 kg，电荷量q＝＋1×10－8 C，g＝10 m/s2．求：
（1）微粒入射速度v0为多少？
（2）为使微粒能从平行板电容器的右边射出电场，所加的电压U应取什么范围？
【答案】（1）10 m/s （2）120 V ≤U≤200 V
【解析】
【详解】（1）粒子刚进入平行板时，两极板不带电，粒子做的是平抛运动，则有：
水平方向有：
竖直方向有：
解得：
v0=10m/s
（2）由于带电粒子的水平位移增加，在板间的运动时间变大，而竖直方向位移不变，所以在竖直方向的加速度减小，所以电场力方向向上，又因为是正电荷，所以上极板与电源的负极相连，当所加电压为U1时，微粒恰好从下板的右边缘射出，则有：
根据牛顿第二定律得：
解得：
U1=120V
当所加电压为U2时，微粒恰好从上板的右边缘射出，则有：
根据牛顿第二定律得：
解得：
U2=200V
所以所加电压的范围为：
120V≤U≤200V
