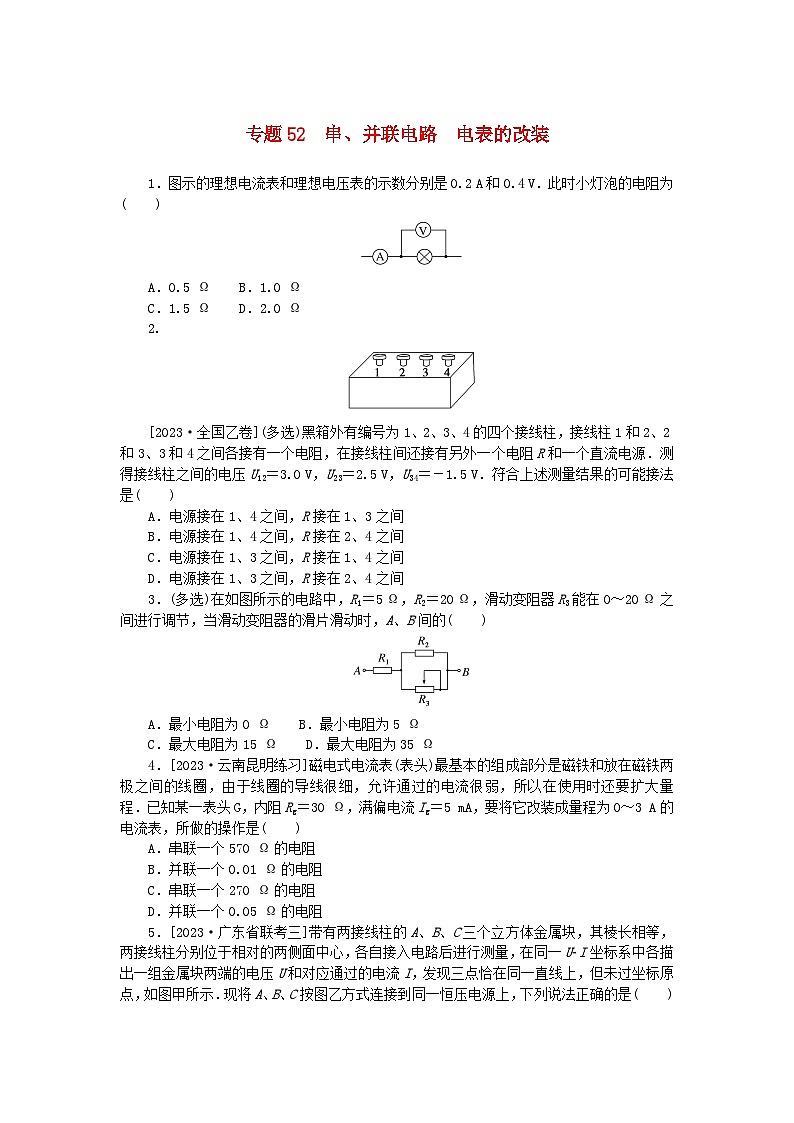

统考版2024版高考物理一轮复习微专题小练习专题52串并联电路电表的改装
展开
这是一份统考版2024版高考物理一轮复习微专题小练习专题52串并联电路电表的改装，共3页。
A．0.5 Ω B．1.0 Ω
C．1.5 Ω D．2.0 Ω
2.
[2023·全国乙卷](多选)黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R和一个直流电源．测得接线柱之间的电压U12＝3.0 V，U23＝2.5 V，U34＝－1.5 V．符合上述测量结果的可能接法是( )
A．电源接在1、4之间，R接在1、3之间
B．电源接在1、4之间，R接在2、4之间
C．电源接在1、3之间，R接在1、4之间
D．电源接在1、3之间，R接在2、4之间
3．(多选)在如图所示的电路中，R1＝5 Ω，R2＝20 Ω，滑动变阻器R3能在0～20 Ω之间进行调节，当滑动变阻器的滑片滑动时，A、B间的( )
A．最小电阻为0 Ω B．最小电阻为5 Ω
C．最大电阻为15 Ω D．最大电阻为35 Ω
4．[2023·云南昆明练习]磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg＝30 Ω，满偏电流Ig＝5 mA，要将它改装成量程为0～3 A的电流表，所做的操作是( )
A．串联一个570 Ω的电阻
B．并联一个0.01 Ω的电阻
C．串联一个270 Ω的电阻
D．并联一个0.05 Ω的电阻
5．[2023·广东省联考三]带有两接线柱的A、B、C三个立方体金属块，其棱长相等，两接线柱分别位于相对的两侧面中心，各自接入电路后进行测量，在同一UI坐标系中各描出一组金属块两端的电压U和对应通过的电流I，发现三点恰在同一直线上，但未过坐标原点，如图甲所示．现将A、B、C按图乙方式连接到同一恒压电源上，下列说法正确的是( )
A.C的电阻率最大
B．A、B、C的电阻率一样大
C．图乙中，A两端的电压大于B两端的电压
D．图乙中，A、B消耗的总电功率大于C消耗的电功率
6．[2023·北京模拟预测]如图所示为某实验小组设计的两个量程的电流表，已知表头G的满偏电流为Ig，定值电阻R1、R2的阻值均等于表头的内阻．当使用1和2两个端点时，电流表的量程为I1，当使用1和3两个端点时，电流表的量程为I2.下列说法正确的是( )
A．I1＝2Ig
B．I2＝3Ig
C．若仅使R1阻值变小，则I1和I2均变大
D．若仅使R2阻值变小，则I1和I2均变大
7．如图电流表A1和A2是用相同的表头改装而成，量程分别为0.6 A和3 A，现将它们串联后用来测量电路的电流，则( )
A．两表头的指针示数相同，偏角之比1∶5
B．两表头的指针示数相同，偏角之比5∶1
C．两表头的指针的偏角相同，示数之比1∶5
D．两表头的指针的偏角相同，示数之比5∶1
专题52 串、并联电路 电表的改装
1．D 根据欧姆定律R＝ eq \f(U,I) ＝2.0 Ω，D正确．
2．CD 由题意知，U12＝φ1－φ2＝3 V，U23＝φ2－φ3＝2.5 V，U34＝φ3－φ4＝－1.5 V，联立可得φ1>φ2>φ4>φ3，在电路中电流从高电势流向低电势，所以1接电源正极，3接电源负极，故AB错误，CD正确．故选CD.
3．BC 当R3的滑动端在最左端时，电阻为零最小，此时AB间总电阻最小，最小电阻为Rmin＝R1＝5 Ω，A错误，B正确；当R3的滑动端在最右端时，电阻最大，此时AB间总电阻最大，最大电阻为Rmax＝R1＋ eq \f(R2R3,R2＋R3) ＝5 Ω＋ eq \f(20×20,20＋20) Ω＝15 Ω，D错误，C正确．
4．D 改装成电流表是要扩大电流的量程，使用并联电路的分流原理，要并联的阻值为R 并＝ eq \f(IgRg,I－Ig) ≈0.05 Ω，D正确．
5．C 由甲图可知，A的电阻最大，由电阻定律可知，A的电阻率最大，C的最小，A、B错误；由串联电路特点可知，A两端的电压大于B两端的电压，C正确；由欧姆定律和焦耳定律可知，PAB＝ eq \f(U2,RA＋RB) ，PC＝ eq \f(U2,RC) ，故A、B消耗的总电功率小于C消耗的电功率，D错误．
6．C 设R1＝R2＝Rg＝R，根据电路结构可知I1＝Ig＋ eq \f(Ig（R2＋Rg）,R1) ＝Ig＋ eq \f(Ig×2R,R) ＝3Ig，
I2＝Ig＋ eq \f(IgRg,R1＋R2) ＝Ig＋ eq \f(IgR,2R) ＝1.5Ig，A、B错误；因为I1＝Ig＋ eq \f(Ig（R2＋Rg）,R1) ，I2＝Ig＋ eq \f(IgRg,R1＋R2) ，
则若仅使R1阻值变小，则I1和I2均变大；若仅使R2阻值变小，则I1减小，I2变大，C正确，D错误．
7．B 由于两电流表串联在电路中，所以两表头指针的示数相同．又因为A2的量程是A1量程的5倍，且电流表刻度盘均匀分布，所以在表盘同一位置处A2的示数是A1示数的5倍，换言之，当两表盘所指示数相同时，则A2指针偏角是A1指针偏角的 eq \f(1,5) ，综上所述可知B正确．
A．0.5 Ω B．1.0 Ω
C．1.5 Ω D．2.0 Ω
2.
[2023·全国乙卷](多选)黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R和一个直流电源．测得接线柱之间的电压U12＝3.0 V，U23＝2.5 V，U34＝－1.5 V．符合上述测量结果的可能接法是( )
A．电源接在1、4之间，R接在1、3之间
B．电源接在1、4之间，R接在2、4之间
C．电源接在1、3之间，R接在1、4之间
D．电源接在1、3之间，R接在2、4之间
3．(多选)在如图所示的电路中，R1＝5 Ω，R2＝20 Ω，滑动变阻器R3能在0～20 Ω之间进行调节，当滑动变阻器的滑片滑动时，A、B间的( )
A．最小电阻为0 Ω B．最小电阻为5 Ω
C．最大电阻为15 Ω D．最大电阻为35 Ω
4．[2023·云南昆明练习]磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg＝30 Ω，满偏电流Ig＝5 mA，要将它改装成量程为0～3 A的电流表，所做的操作是( )
A．串联一个570 Ω的电阻
B．并联一个0.01 Ω的电阻
C．串联一个270 Ω的电阻
D．并联一个0.05 Ω的电阻
5．[2023·广东省联考三]带有两接线柱的A、B、C三个立方体金属块，其棱长相等，两接线柱分别位于相对的两侧面中心，各自接入电路后进行测量，在同一UI坐标系中各描出一组金属块两端的电压U和对应通过的电流I，发现三点恰在同一直线上，但未过坐标原点，如图甲所示．现将A、B、C按图乙方式连接到同一恒压电源上，下列说法正确的是( )
A.C的电阻率最大
B．A、B、C的电阻率一样大
C．图乙中，A两端的电压大于B两端的电压
D．图乙中，A、B消耗的总电功率大于C消耗的电功率
6．[2023·北京模拟预测]如图所示为某实验小组设计的两个量程的电流表，已知表头G的满偏电流为Ig，定值电阻R1、R2的阻值均等于表头的内阻．当使用1和2两个端点时，电流表的量程为I1，当使用1和3两个端点时，电流表的量程为I2.下列说法正确的是( )
A．I1＝2Ig
B．I2＝3Ig
C．若仅使R1阻值变小，则I1和I2均变大
D．若仅使R2阻值变小，则I1和I2均变大
7．如图电流表A1和A2是用相同的表头改装而成，量程分别为0.6 A和3 A，现将它们串联后用来测量电路的电流，则( )
A．两表头的指针示数相同，偏角之比1∶5
B．两表头的指针示数相同，偏角之比5∶1
C．两表头的指针的偏角相同，示数之比1∶5
D．两表头的指针的偏角相同，示数之比5∶1
专题52 串、并联电路 电表的改装
1．D 根据欧姆定律R＝ eq \f(U,I) ＝2.0 Ω，D正确．
2．CD 由题意知，U12＝φ1－φ2＝3 V，U23＝φ2－φ3＝2.5 V，U34＝φ3－φ4＝－1.5 V，联立可得φ1>φ2>φ4>φ3，在电路中电流从高电势流向低电势，所以1接电源正极，3接电源负极，故AB错误，CD正确．故选CD.
3．BC 当R3的滑动端在最左端时，电阻为零最小，此时AB间总电阻最小，最小电阻为Rmin＝R1＝5 Ω，A错误，B正确；当R3的滑动端在最右端时，电阻最大，此时AB间总电阻最大，最大电阻为Rmax＝R1＋ eq \f(R2R3,R2＋R3) ＝5 Ω＋ eq \f(20×20,20＋20) Ω＝15 Ω，D错误，C正确．
4．D 改装成电流表是要扩大电流的量程，使用并联电路的分流原理，要并联的阻值为R 并＝ eq \f(IgRg,I－Ig) ≈0.05 Ω，D正确．
5．C 由甲图可知，A的电阻最大，由电阻定律可知，A的电阻率最大，C的最小，A、B错误；由串联电路特点可知，A两端的电压大于B两端的电压，C正确；由欧姆定律和焦耳定律可知，PAB＝ eq \f(U2,RA＋RB) ，PC＝ eq \f(U2,RC) ，故A、B消耗的总电功率小于C消耗的电功率，D错误．
6．C 设R1＝R2＝Rg＝R，根据电路结构可知I1＝Ig＋ eq \f(Ig（R2＋Rg）,R1) ＝Ig＋ eq \f(Ig×2R,R) ＝3Ig，
I2＝Ig＋ eq \f(IgRg,R1＋R2) ＝Ig＋ eq \f(IgR,2R) ＝1.5Ig，A、B错误；因为I1＝Ig＋ eq \f(Ig（R2＋Rg）,R1) ，I2＝Ig＋ eq \f(IgRg,R1＋R2) ，
则若仅使R1阻值变小，则I1和I2均变大；若仅使R2阻值变小，则I1减小，I2变大，C正确，D错误．
7．B 由于两电流表串联在电路中，所以两表头指针的示数相同．又因为A2的量程是A1量程的5倍，且电流表刻度盘均匀分布，所以在表盘同一位置处A2的示数是A1示数的5倍，换言之，当两表盘所指示数相同时，则A2指针偏角是A1指针偏角的 eq \f(1,5) ，综上所述可知B正确．
