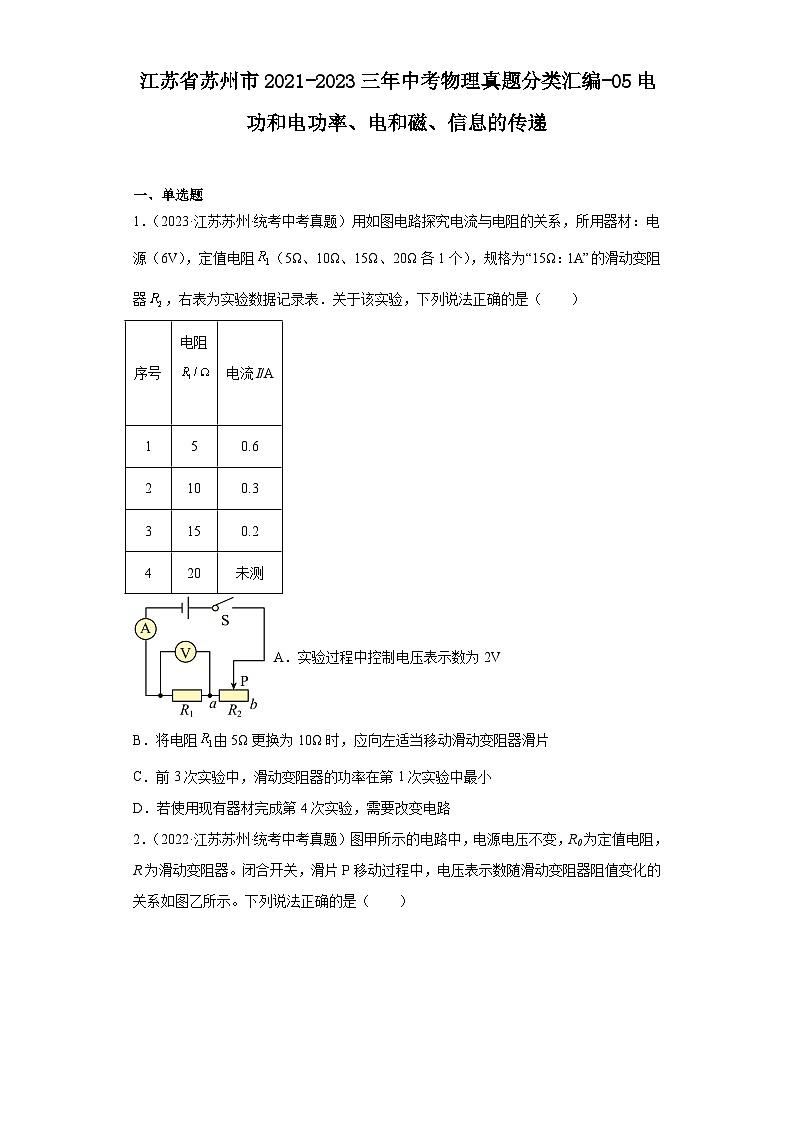

江苏省苏州市2021-2023三年中考物理真题分类汇编-05电功和电功率、电和磁、信息的传递

这是一份江苏省苏州市2021-2023三年中考物理真题分类汇编-05电功和电功率、电和磁、信息的传递，共25页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

一、单选题
1．（2023·江苏苏州·统考中考真题）用如图电路探究电流与电阻的关系，所用器材：电源（6V），定值电阻（5Ω、10Ω、15Ω、20Ω各1个），规格为“15Ω：1A”的滑动变阻器，右表为实验数据记录表．关于该实验，下列说法正确的是（ ）
A．实验过程中控制电压表示数为2V
B．将电阻由5Ω更换为10Ω时，应向左适当移动滑动变阻器滑片
C．前3次实验中，滑动变阻器的功率在第1次实验中最小
D．若使用现有器材完成第4次实验，需要改变电路

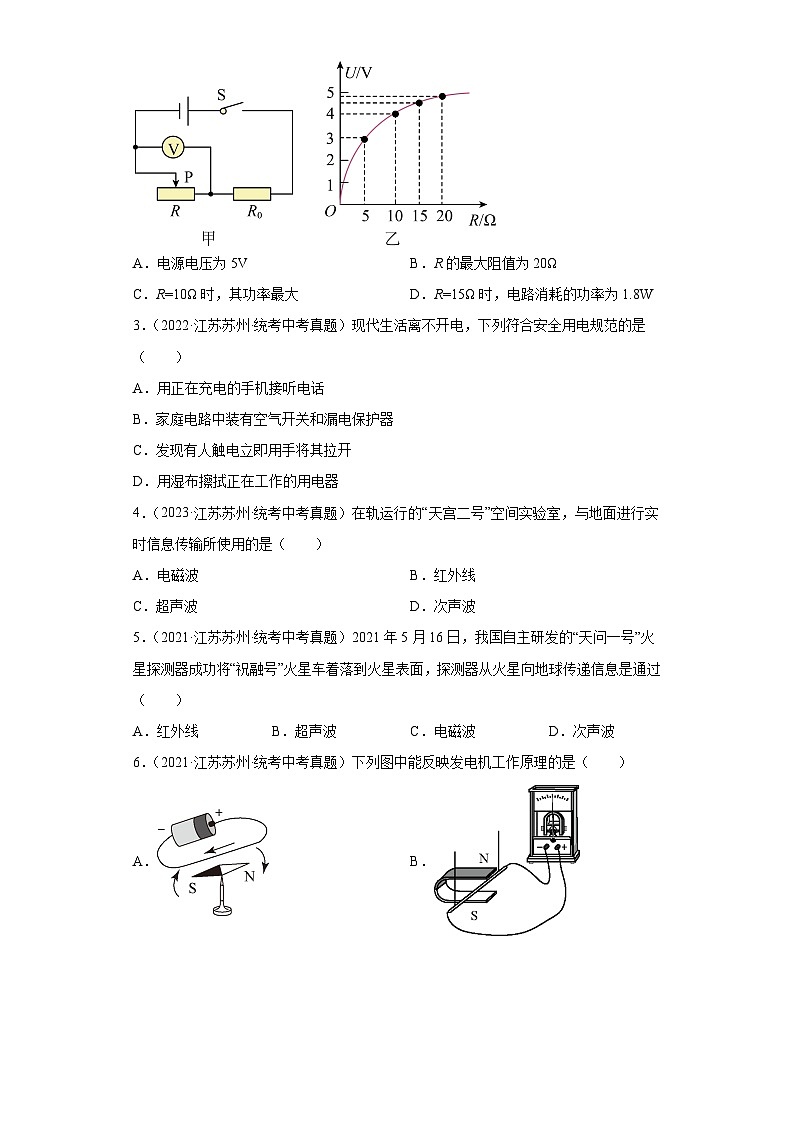

2．（2022·江苏苏州·统考中考真题）图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（ ）
A．电源电压为5VB．R的最大阻值为20Ω
C．R=10Ω时，其功率最大D．R=15Ω时，电路消耗的功率为1.8W
3．（2022·江苏苏州·统考中考真题）现代生活离不开电，下列符合安全用电规范的是（ ）
A．用正在充电的手机接听电话
B．家庭电路中装有空气开关和漏电保护器
C．发现有人触电立即用手将其拉开
D．用湿布擦拭正在工作的用电器
4．（2023·江苏苏州·统考中考真题）在轨运行的“天宫二号”空间实验室，与地面进行实时信息传输所使用的是（ ）
A．电磁波B．红外线
C．超声波D．次声波
5．（2021·江苏苏州·统考中考真题）2021年5月16日，我国自主研发的“天问一号”火星探测器成功将“祝融号”火星车着落到火星表面，探测器从火星向地球传递信息是通过（ ）
A．红外线B．超声波C．电磁波D．次声波
6．（2021·江苏苏州·统考中考真题）下列图中能反映发电机工作原理的是（ ）
A．B．
C．D．

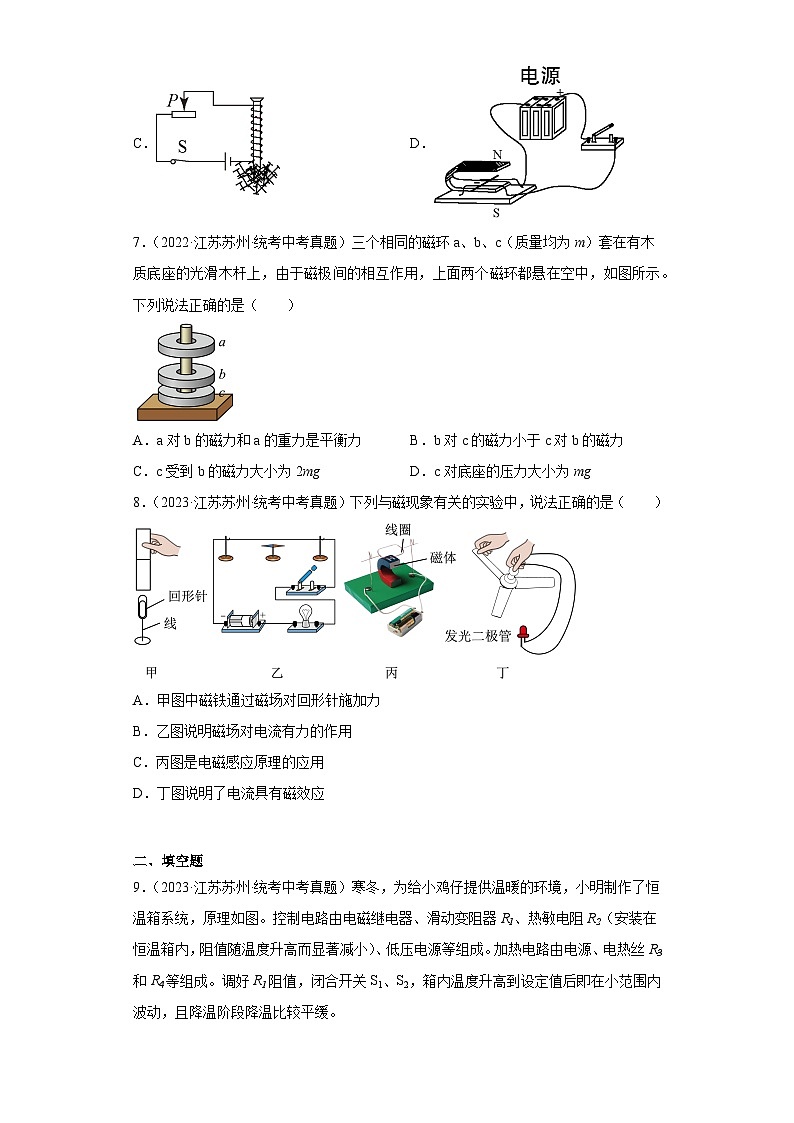

7．（2022·江苏苏州·统考中考真题）三个相同的磁环a、b、c（质量均为m）套在有木质底座的光滑木杆上，由于磁极间的相互作用，上面两个磁环都悬在空中，如图所示。下列说法正确的是（ ）
A．a对b的磁力和a的重力是平衡力B．b对c的磁力小于c对b的磁力
C．c受到b的磁力大小为2mgD．c对底座的压力大小为mg
8．（2023·江苏苏州·统考中考真题）下列与磁现象有关的实验中，说法正确的是（ ）

A．甲图中磁铁通过磁场对回形针施加力
B．乙图说明磁场对电流有力的作用
C．丙图是电磁感应原理的应用
D．丁图说明了电流具有磁效应
二、填空题
9．（2023·江苏苏州·统考中考真题）寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。

（1）通电线圈上端是_________极，温度升高时，电磁铁磁性_________；
（2）R3阻值_________（大于/小于）R4阻值；
（3）将R1的阻值稍微调小一些，恒温箱控制的温度将_________。
10．（2022·江苏苏州·统考中考真题）某型号的电水壶有加热和保温两个挡位，其电路如图所示。当S闭合，S1断开时，电水壶处于___________挡，加热和保温的功率分别为1200W和44W。用它把质量为1kg、初温为20℃的水加热到100℃，用时400s，则水吸收的热量是___________J，此过程中电水壶的效率=___________%。[c水=4.2×103J/(kg·℃)]
11．（2021·江苏苏州·统考中考真题）如图，甲，乙为两只相同电表，当闭合S1，S2时，甲，乙两表示数之比为4:3，则两表均为“______” 表，两电阻大小之比R1:R2为______，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1:P2为______。
12．（2021·江苏苏州·统考中考真题）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图。“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到_______的作用。
13．（2022·江苏苏州·统考中考真题）图所示，在探究产生感应电流条件的实验中，把马蹄型磁铁竖直放置在水平桌面上。闭合开关，当导体AB___________（竖直/水平）运动时，回路中有感应电流；当磁铁沿平行于AB的方向运动时，回路中___________感应电流。
三、作图题
14．（2023·江苏苏州·统考中考真题）图中，将家庭电路补充完整（虚框内一处接保险丝“ ”，另一处用导线连接）。

15．（2021·江苏苏州·统考中考真题）按照要求作图：
（1）画出图甲中光从水中射入空气中折射光线的大致方向，并标出折射角______；
（2）图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力______；
（3）图丙中利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F和其力臂l______；
（4）图丁中已经正确连接好了部分电路，将其余部分连接完整______。
16．（2022·江苏苏州·统考中考真题）在图的括号内标出小磁针右端的极性，用箭头标出P点磁感线的方向；
四、实验题
17．（2021·江苏苏州·统考中考真题）在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电源电压为4.5V。
（1）用笔画线代替导线，将电路连接完整______；
（2）连接好电路闭合开关后，发现灯泡不亮，检查电路发现电压表、电流表均有示数，则接下来的操作应是______；
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，此时应将滑片向______（左/右）侧移动；
（4）当灯泡正常发光时，电流表示数如图乙所示，则小灯泡额定功率为______W；
（5）下表是实验中测量的几组数据，其中一个电流数据有误，此数据为______；
（6）要完成上述表中数据测量，实验中滑动变阻器的总阻值至少为______Ω；
（7）小明打算只利用两电表中的电流表来测量小灯泡的额定功率，他增加了一个阻值为10Ω的定值电阻R0和两个开关，设计了如图丙所示电路，请将电阻R0、电流表和灯泡的符号填入虚线框中便其能完成实验______。
18．（2021·江苏苏州·统考中考真题）纯电动汽车是一种采用蓄电池作为唯一动力源的汽车，电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温，图甲是小明设计的模拟控温装置示意图，电磁继电器与热敏电阻Rt、滑动变阻器Rp串联接在电压为6V的电源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于25mA时，衔铁被吸合，热敏电阻置于温度监测区域，其阻值Rt，与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。
（1）图甲中应将b端与______端相连；
（2）当开关S闭合时，电磁铁上端为______极；
（3）若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为______Ω；
（4）该电路可设置启动制冷系统的最高温度是______℃；
（5）现利用一只电阻箱在室温条件下对上述电路进行调试。使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，______；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关，______，完成电路调试。
五、计算题
19．（2023·江苏苏州·统考中考真题）如图甲，R1阻值为20Ω，图乙为小灯泡L的U～I图像。闭合开关S、，断开，电流表示数为0.4A，再闭合开关，电流表示数变为0.6A。求：
（1）电源电压；
（2）的阻值；
（3）若只闭合S，1min内电阻产生的热量。

20．（2022·江苏苏州·统考中考真题）在如图甲所示的电路中，电源电压不变，R的阻值为8Ω，灯泡L的电流随电压变化的关系如图乙所示。闭合开关，灯泡L两端的电压为8V。求：
（1）电源电压；
（2）将图甲中的R换成和L一样的灯泡，10s内一个灯泡消耗的电能；
（3）将图甲中R和L由串联改为并联，整个电路的电功率。
21．（2021·江苏苏州·统考中考真题）小明为宠物保温箱设计了一个电加热器，其内部电路如图所示，S为旋转型开关，通过旋转开关S，可实现从低温到中温、高温的转换，保温箱及加热器的部分参数如表所示，求：
（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量；
（2）电加热器电路中R2的阻值；
（3）要完成（1）中的升温要求，至少需要的加热时间。
六、综合题
22．（2022·江苏苏州·统考中考真题）阅读材料，回答问题
超级镜子发电站
我国用熔盐和1.2万块镜子，建成亚洲第一发电站——甘肃敦煌100MW熔盐塔式太阳能光热电站如图甲所示，该发电站通过电脑控制镜子的反射方向，持续地将太阳光聚集在塔顶的吸热器上，加热其中的熔盐，使其温度升高。高温熔盐向下流入温度为565℃的高温熔盐罐，热泵将它打入蒸汽发生器，与其中的冷水进行热交换，产生高温高压的水蒸气，水蒸气推动汽轮机带动发电机发电。经过蒸汽发生器后的熔盐，降温回到低温熔盐罐，从而循环下去。该电站的两个熔盐罐中共存储3万吨熔盐（熔点为210℃），白天高温熔盐罐把能量储存起来，夜晚再把罐中的高温熔盐释放出来发电，可以实现24小时稳定电力输出。
请回答：
（1）高温熔盐罐利用熔盐储存___________。高温熔盐进入蒸汽发生器，通过___________（做功/热传递）方式使冷水变成高温高压水蒸气，推动汽轮机带动发电机发电；
（2）低温熔盐罐的温度应___________（>/<）210℃；
（3）该发电站正常工作24h，可发电___________度；
（4）从图乙中可以看出，镜子大致以吸热塔为中心依次排列，吸热塔南面的镜子较少，北面的较多。请你结合图丙情形分析，在南面和北面同样的镜子a和b，___________反射到吸热塔的光能更多。
序号
电阻
电流I/A
1
5
0.6
2
10
0.3
3
15
0.2
4
20
未测
U/V
1.0
1.5
2.0
2.5
3.0
I/A
0.2
0.25
0.28
0.37
物理量
参数
加热器
工作电压
220V
中温档功率
110W
低温档功率
44W
电阻R3
440Ω
加热效率η
80%
保温箱
空气质量m
1.5kg
空气比热容c
参考答案：
1．D
【详解】A．根据实验数据可知，由得，定值电阻两端电压始终为3V，即电压表的示数为3V，故A错误；
B．电阻由5Ω更换为10Ω时，根据串联电路分压特点，两端电压增大，为控制电压表示数为3V，此时应增大滑动变阻器两端的电压，故向右适当移动滑动变阻器滑片，故B错误；
C．根据实验数据可知，定值电阻两端电压始终为3V，则滑动变阻器电压为3V，第1次实验电路中的电流最大，由可得，滑动变阻器的功率在第1次实验中最大，故C错误；
D．由题意知，定值电阻为20Ω，由得，此时电流为
可得，此时接入滑动变阻器阻值为20Ω，为了保证实验顺利，需要改变电路，可将5Ω的定值电阻串联接入电路，故D正确。
故选D。
2．D
【详解】A．由图甲可知，滑动变阻器R和定值电阻R0串联，电压表测R两端的电压；由图乙可知，当变阻器阻值为5Ω时，其两端电压为3V；当变阻器两端电压为10Ω时，其两端电压为4V，由串联电路中的电压规律和电源电压不变可得
……①
……②
由①②解得
U=6V，R0=5Ω
故A错误；
B．由图乙可知，R的最大阻值应大于20Ω，故B错误；
C．R的功率
由上式可知，当
R=R0=5Ω
时，滑动变阻器有最大电功率。故C错误；
D．当R=15Ω时，电路消耗的功率为
故D正确。
故选D。
3．B
【详解】A．手机充电时接听电话，容易造成电池急剧发热而引起火灾或发生爆炸，所以充电时不要接打电话，故A不符合题意；
B．家庭电路安装漏电保护器是防止用电器漏电而采取的安全措施；空气开关是为了防止电路中的电流过大而采取的安全措施，故B符合题意；
C．发现有人触电时，应先切断电源，才可以用手将其拉离带电体，故C不符合题意；
D．生活中的水是导体，用湿布擦拭正在工作的用电器易引发触电事故，故D不符合题意。
故选B。
4．A
【详解】电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播。天宫二号用电磁波与地面进行通信和交流。
故选A。
5．C
【详解】因为电磁波的传播不需要介质，且传播速度快，传递距离远，所以在太空中进行远距离信息传递使用的是电磁波，火星探测器向地球传递信息也是通过电磁波传播的。
故选C。
6．B
【详解】A．该选项图中所示的是奥斯特实验，说明通电导线周围存在磁场，电流具有磁效应，不是发电机的原理，故A不符合题意；
B．该选项图中所示的是电磁感应现象的实验，说明磁能生电，是发电机的原理，故B符合题意；
C．该选项图中所示的电磁铁，其原理是电流的磁效应，故C不符合题意；
D．该选项图中所示的通电导线在磁场中受力运动的实验，是电动机的原理，故D不符合题意。
故选B。
7．C
【详解】A．a对b的磁力和a的重力的方向相同，不是平衡力，故A错误；
B．b对c的磁力和c对b的磁力是相互作用力，两个力的大小相等，故B错误；
C．将a和b看成一个整体，ab处于静止状态，c对b的磁力和ab的总重力是平衡力，由二力平衡的条件可知c对b的磁力大小
F=2mg
由力的作用相互性可知b对c的磁力大小和c对b的磁力大小相等，则c受到b的磁力大小为2mg，故C正确；
D．c对底座的压力大小等于c的重力和b对c的磁力大小之和，即
F压=mg+2mg=3mg
故D错误。
故选C。
8．A
【详解】A．甲图中磁铁与回形针不接触，磁铁通过磁场对回形针施加力，故A正确；
B．乙图说明通电导体的周围存在磁场，故B错误；
C．丙图是磁场对电流有力的作用，故C错误；
D．丁图说明了通电导体的部分导线切割磁感线会产生感应电流，故D错误。
故选A。
9． N 增强 小于 降低
【详解】（1）[1]根据安培定则，右手握住螺线管，四指指向电流方向，大拇指所指方向为N极，因此通电线圈上端为N极。
[2]因为热敏电阻R2阻值随温度升高而显著减小，所以温度升高时，控制电路总电阻减小，电流增大，电磁铁磁性增强。
（2）[3]由上述可知，当温度升高时，电磁铁磁性会增强，此时衔铁被吸下，电阻R4开始工作，为了保证在恒温箱内温度较为平稳，现在加热功率应较低，根据可知，电压不变，电阻较大，因此R3阻值小于R4阻值。
（3）[4]将R1的阻值稍微调小一些，热敏电阻R2阻值降低较小时即恒温箱温度未达到原来温度，控制电路电流已达到可以使电磁铁磁性强度把衔铁吸引下来，从而进入较小加热功率，因此恒温箱控制的温度将降低。
10． 保温 3.36×105 70
【详解】[1]当开关S闭合，S1断开时，R1和R2串联，电路的总电阻最大，由可知电路的总功率最小，处于保温挡；当开关S、S1均闭合时，R2被短路，电路中只有R1工作，电路的总电阻最小，由可知电路的总功率最大，处于加热挡。
[2]水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×1kg×(100℃-20℃)=3.36×105J
[3]此过程中电水壶消耗的电能
W=Pt=1200W×400s=4.8×105J
此过程中电水壶的效率
11． 电压 1：3 3：16
【详解】[1]当闭合S1，S2时，若甲是电流表，会造成电源短路，因此甲是电压表，若乙是电流表，两表示数单位分别为A和V，示数之比无法为4:3，则两表均为电压表。
[2] R1、R2串联，甲测总电压，乙测R2两端电压，两表之比为4:3，即
可求得
[3]两表均为电压表时，总功率为
同时更换两电表种类，即两表为电流表，要使两表均有正常示数，应闭合S1，断开S2，使R1、R2并联，此时总功率为
因此前后总功率之比为
12． S（南） 地磁场
【详解】[1]由题意知，司南放在地上时，握柄指向地理的南方，而地磁极的N极在地理南方附近，据同名磁极相互排斥，异名磁极相互吸引，所以握柄是磁体的S（南）极。
[2]司南静止时指南北是由于它受到地磁场的作用。
13． 竖直 无
【详解】[1][2]产生感应电流的条件是导体在磁场中做切割磁感线运动，蹄形磁铁按图示方向放置时，导体只有在竖直运动时才能够产生感应电流，沿平行于AB方向运动时不会产生感应电流。
14．
【详解】用户线进入用户，火线首先进入保险丝，由图可知中间的线是零线，最上面的是火线，最下面的线是地线。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示：

15．
【详解】（1）光从水中射入空气中，先画好法线，折射光远离法线偏折，如图所示：
（2）磁性黑板擦吸附在竖直黑板上，受重力和竖直向上的摩擦力，如图所示：
（3）根据杠杆平衡条件，最小力对应最大力臂，连接支点和最远端即为最大力臂，过最远端作力臂的重线，再判断力的方向，如图所示：
（4）开孔插座接线原则是左孔零线，右孔火线，上孔接地线，开关控制灯的接线原则是开关接火线，灯接零线，如图所示：
16．
【详解】根据右手安培定则，四指的方向为电流的方向，大拇指的方向为磁场的方向，故该螺线管右端为N极，左端为S极，螺线管外部的磁场的方向为从 N极出发，回到S极，故P点磁感线的方向是向左，螺线管的左端为S极，根据磁体间的相互作用，小磁针的右端为N极，故如图所示：
17． 移动滑片，观察灯泡是否发光 右 0.75 0.37 17.5
【详解】（1）[1]在测量小灯泡的电功率时，所用的电路应是串联电路，而滑动变阻器上边的接线接任一端都可以，对变阻器接入电路的阻值大小无影响，而电压表应并联在小灯泡两端，所以电路连接如下：
（2）[2]闭合开关，灯泡不亮，但电压表、电流表均有示数，说明电路中无断路，小灯泡也无短路，那么可能是滑动变阻器接入电路的阻值过大，造成电路中的电流过小。所以应移动滑片，观察灯泡的发光情况。
（3）[3]小灯泡的额定电压为2.5V，而电压表示数为2.3V时，比小灯泡的额定电压小，据串联电路的分压特点，应移动滑片让变阻器接入电路的阻值变小，分去的电压变小，直到电压表的示数为2.5V。所以应向右移动滑片。
（4）[4]由图乙知，电流表的量程为0~0.6A，分度值为0.02A，示数为0.3A。那么小灯泡的额定功率
P=ULI=2.5V×0.3A=0.75W
（5）[5]由表格数据知，前四组对应的电压与电流的比值分别为5、6、7.1、8.4，即电压增大时，电压与电流的比值也增大，而第五组数据中电压与电流的比值为8.1，比8.4小，那么此组数据的电流0.37A有误。
（6）[6]实验探究中，当电压表的示数最小时，即小灯泡两端的电压最小时，变阻器分去的电压最大，此时变阻器接入电路的阻值最大为
所以实验中变阻器的总阻值至少为17.5Ω。
（7）[7]按题意，应将定值电阻与小灯泡并联后再与滑动变阻器串联在电路中，通过两个开关的通断来控制电流表所测量的电流。当开关S1断开、S2闭合时，电流表测定值电阻R0支路的电流，调节变阻器的滑片，让电流表的示数为0.25A，则小灯泡两端的电压
U1=I1R0=0.25A×10Ω=2.5V
保持滑片位置不变，将开关S2断开、S1闭合，此时电流表测干路的电流，记下电流表的示数为I总，据并联电路的电流特点，可求得通过小灯泡的电流，然后据P=UI求出小灯泡的额定功率，所以作图如下：
18． c N 170 90 用电阻箱替换热敏电阻 用热敏电阻替换电阻箱
【详解】（1）[1]由题意可知，当控制电路电流达到25mA时衔铁被吸合，制冷系统工作，所以图甲中，应将b端与c端相连。
（2）[2]由图甲可知，电流从通电螺线管的上端接线柱流入，下端流出，根据右手螺旋定则，可知螺线管的上端为N极。
（3）[3]若设置电池温度为60℃启动制冷系统，由图乙可知，当温度为60℃时，Rt的阻值为70，由I=得，此时控制电路的总电阻
R=240
由串联电路的电阻规律，滑动变阻器接入的电阻为
RP=R-Rt=240-70170
（4）[4]当滑动变阻器的最大阻值为200时，热敏电阻的阻值
Rt＇=R-RP＇=240-200=40
由图乙可知此时对应的温度为90，所以此时该电路可设置启动制冷系统的最高温度是90。
（5）[5][6]为使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后过三个关键的调试步骤，第一步：断开开关，用电阻箱替换热敏电阻；第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；第三步：断开开关，用热敏电阻替换电阻箱，完成电路调试。
19．（1）8V；（2）；（3）108J
【详解】（1）闭合开关S、S1，只有R1接入电路，则电源电压

（2）再闭合开关S2，R1与R2并联，则通过R2的电流

R2的阻值
（3）若只闭合S，R1与L串联，由于电源电压为8V，利用图乙分析可知，通过R1的电流为0.3A，则1min内电阻R1产生的热量
答：（1）电源电压为8V；
（2）R2的阻值是40Ω；
（3）若只闭合S，1min内电阻R1产生的热量为108J。
20．（1）12V；（2）27J；（3）25.2W
【详解】解：（1）由图乙可知，当灯泡两端的电压
UL＝8V
此时
IL＝0.5A
根据公式U＝IR可知此时电阻R两端的电压
UR＝IRR＝0.5A×8Ω＝4V
根据串联电路中电压的规律可知电源电压为
U＝UL＋UR＝8V＋4V＝12V
（2）将R换成L后，相当于两个型号规格一样的灯泡串联一起，根据串联电路中电压的规律可知灯泡L两端的电压为
由图乙可知，当灯泡两端的电压为6V时，通过灯泡的电流
I'L＝0.45A
根据公式W=UIt可知一个灯泡10s内消耗的电能为
W'L＝U'LI'Lt＝6V×0.45A×10s＝27J
（3）将电阻R与灯L并联，根据并联电路中电压的规律可知，灯L两端的电压为12V，由图乙可知，当灯L两端的电压为12V 时，通过灯泡的电流为
I2L＝0.6A
由欧姆定律得，通过电阻R的电流为
根据并联电路中电流的规律可知，总电流
I＝I"L＋IR＝0.6A＋1.5A＝2.1A
所以整个电路消耗的电功率为
P总＝UI＝12V×2.1A＝25.2W
答：（1）电源电压为12V；
（2）将图甲中的R换成和L一样的灯泡，10s内一个灯泡消耗的电能为27J；
（3）将图甲中R和L由串联改为并联，整个电路消耗的电功率为25.2W。
21．（1）2.64×104J；（2）440Ω；（3）150s
【详解】（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量为
（2）当旋转开关同时接通2、3接线柱时，R1被短路，则有
电加热器电路中R2的阻值为
（3）当旋转开关同时接通3、4接线柱时，R2、R3并联在电源两端，电阻R3的功率为
高温功率为
根据公式可得，要完成（1）中的升温要求，至少霜要的加热时间为
答：（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量为2.64×104J；
（2）电加热器电路中R2的阻值为440Ω；
（3）要完成（1）中的升温要求，至少需要的加热时间为150s。
22． 内能 热传递 > 2.4×106 b
【详解】（1）[1]根据题意知，发电站利用镜子将太阳光聚集在塔顶的吸热器上，加热其中的熔盐，使其温度升高。高温熔盐向下流入温度为565℃的高温熔盐罐，故高温熔盐罐利用熔盐储存能量。
[2]改变物体内能的方法是做功和热传递。高温熔盐向下流入温度为565℃的高温熔盐罐，热泵将它打入蒸汽发生器，与其中的冷水进行热交换，产生高温高压的水蒸气，水蒸气推动汽轮机带动发电机发电。故高温熔盐进入蒸汽发生器，通过热传递方式使冷水变成高温高压水蒸气，推动汽轮机带动发电机发电。
（2）[3]晶体熔化的条件是达到熔点继续吸热。熔盐熔点为210℃，故低温熔盐罐的温度应>210℃。
（3）[4]该发电站正常工作24h，可发电
W=Pt=100×103kW×24h=2.4×106 kW·h=2.4×106度
（4）[5]根据光反射时，反射角等于入射角，因太阳光从吸热塔南面射来，要使反射光线射到吸热器上，若镜子在吸热塔南面，太阳光射到镜面的入射角较大，则反射角也较大，这就使反射光线不容易射到吸热器上。故在南面和北面同样的镜子a和b，b反射到吸热塔的光能更多。
