广西南宁市良庆区2022-2023学年八年级下学期期末物理试卷（含答案）

这是一份广西南宁市良庆区2022-2023学年八年级下学期期末物理试卷（含答案），共33页。试卷主要包含了选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

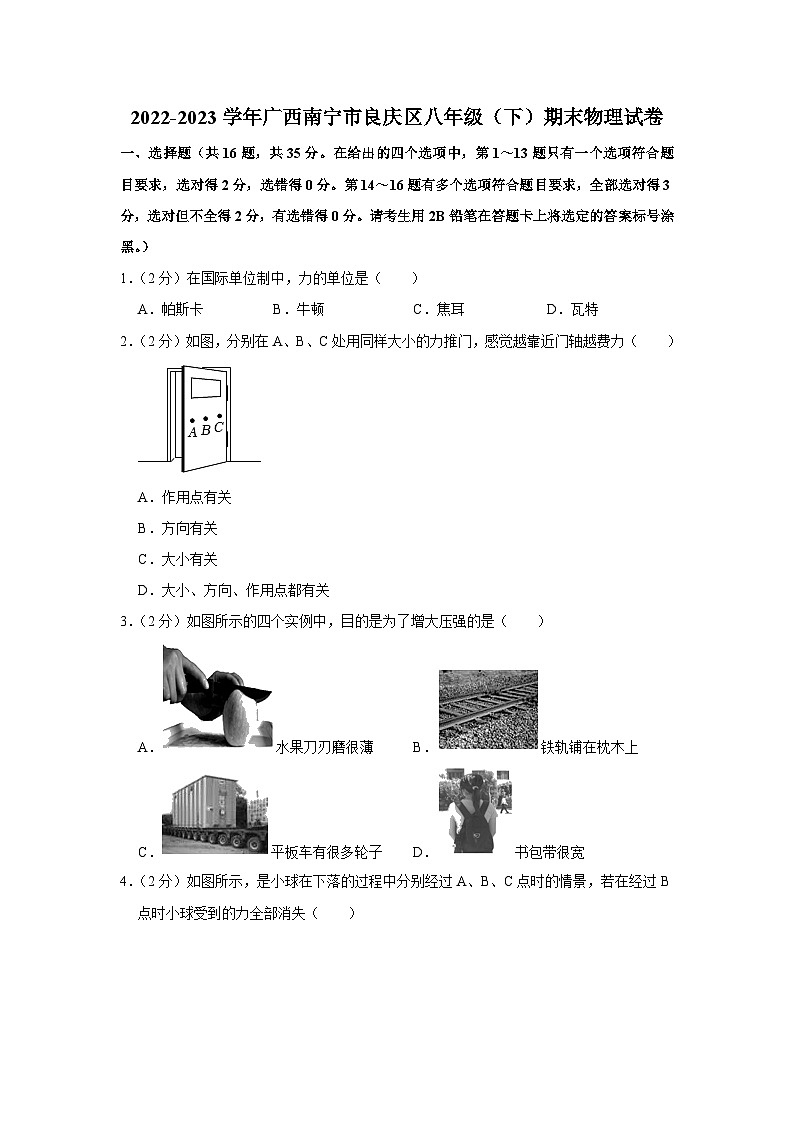

2022-2023学年广西南宁市良庆区八年级（下）期末物理试卷
一、选择题（共16题，共35分。在给出的四个选项中，第1～13题只有一个选项符合题目要求，选对得2分，选错得0分。第14～16题有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。请考生用2B铅笔在答题卡上将选定的答案标号涂黑。）
1．（2分）在国际单位制中，力的单位是（　　）
A．帕斯卡 B．牛顿 C．焦耳 D．瓦特
2．（2分）如图，分别在A、B、C处用同样大小的力推门，感觉越靠近门轴越费力（　　）

A．作用点有关
B．方向有关
C．大小有关
D．大小、方向、作用点都有关
3．（2分）如图所示的四个实例中，目的是为了增大压强的是（　　）
A．水果刀刃磨很薄 B．铁轨铺在枕木上
C．平板车有很多轮子 D．书包带很宽

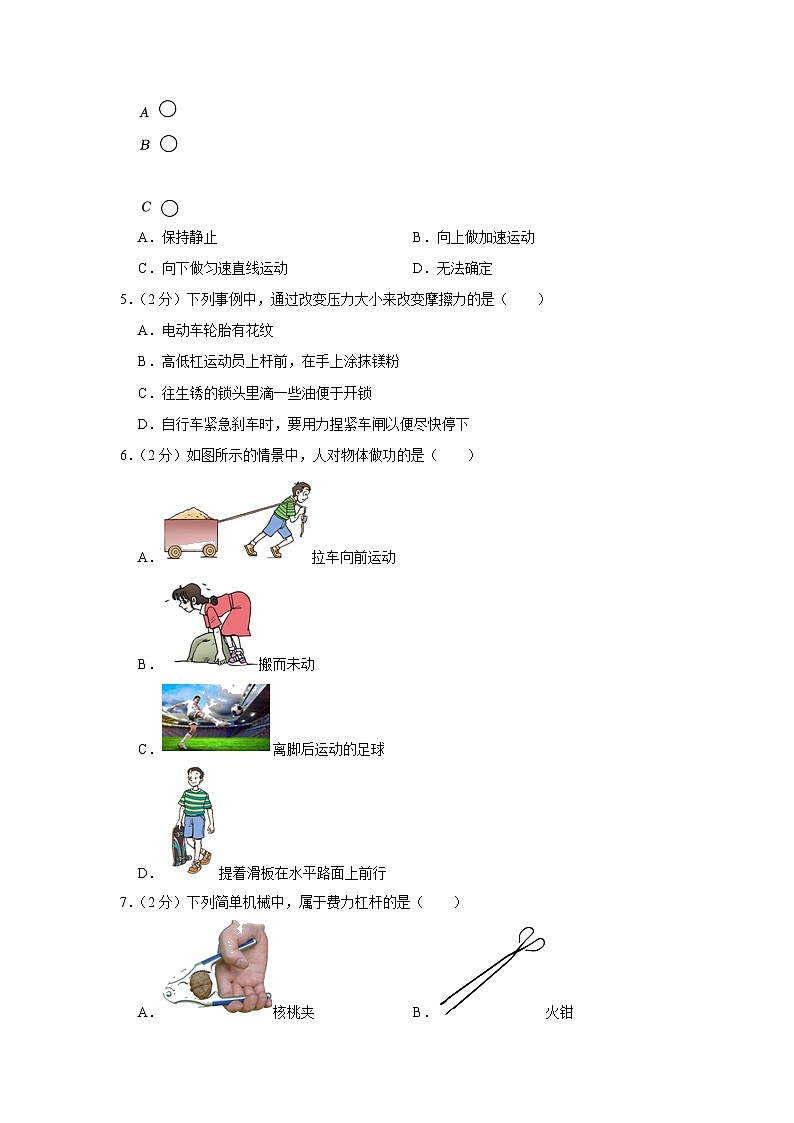

4．（2分）如图所示，是小球在下落的过程中分别经过A、B、C点时的情景，若在经过B点时小球受到的力全部消失（　　）

A．保持静止 B．向上做加速运动
C．向下做匀速直线运动 D．无法确定
5．（2分）下列事例中，通过改变压力大小来改变摩擦力的是（　　）
A．电动车轮胎有花纹
B．高低杠运动员上杆前，在手上涂抹镁粉
C．往生锈的锁头里滴一些油便于开锁
D．自行车紧急刹车时，要用力捏紧车闸以便尽快停下
6．（2分）如图所示的情景中，人对物体做功的是（　　）
A．拉车向前运动
B．搬而未动
C．离脚后运动的足球
D．提着滑板在水平路面上前行

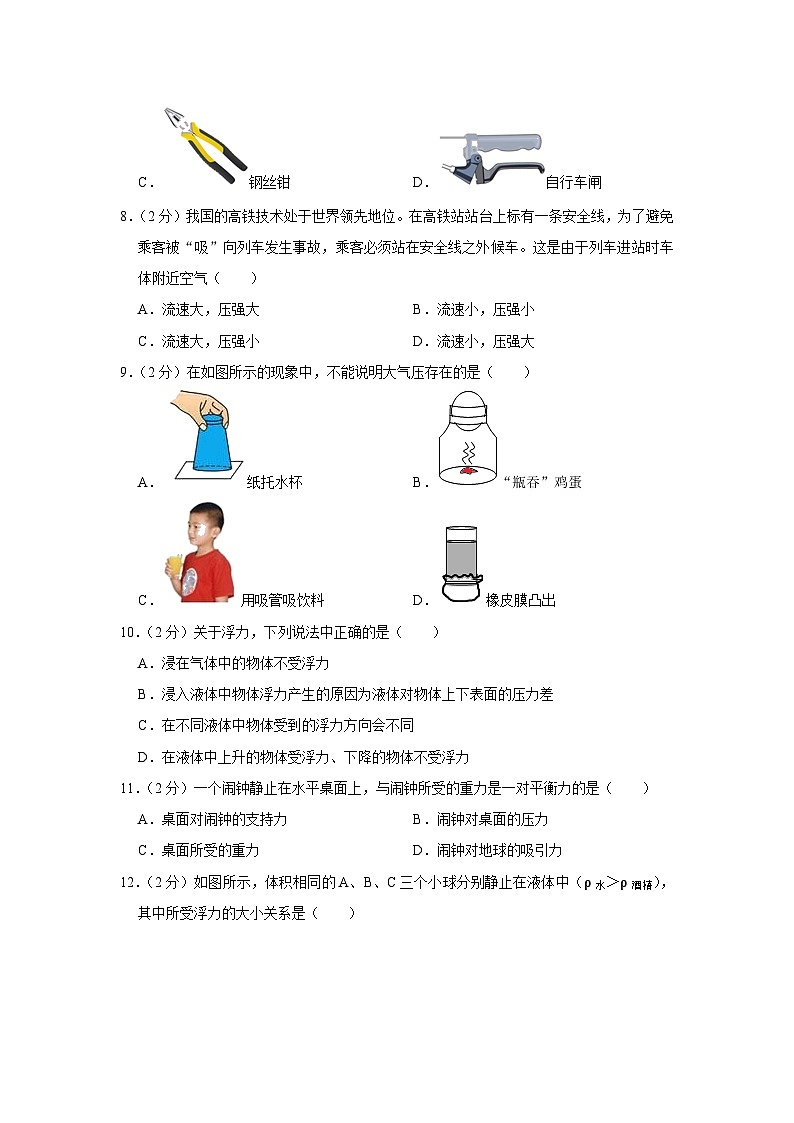

7．（2分）下列简单机械中，属于费力杠杆的是（　　）
A．核桃夹 B．火钳
C．钢丝钳 D．自行车闸
8．（2分）我国的高铁技术处于世界领先地位。在高铁站站台上标有一条安全线，为了避免乘客被“吸”向列车发生事故，乘客必须站在安全线之外候车。这是由于列车进站时车体附近空气（　　）
A．流速大，压强大 B．流速小，压强小
C．流速大，压强小 D．流速小，压强大
9．（2分）在如图所示的现象中，不能说明大气压存在的是（　　）
A．纸托水杯 B．“瓶吞”鸡蛋
C．用吸管吸饮料 D．橡皮膜凸出
10．（2分）关于浮力，下列说法中正确的是（　　）
A．浸在气体中的物体不受浮力
B．浸入液体中物体浮力产生的原因为液体对物体上下表面的压力差
C．在不同液体中物体受到的浮力方向会不同
D．在液体中上升的物体受浮力、下降的物体不受浮力
11．（2分）一个闹钟静止在水平桌面上，与闹钟所受的重力是一对平衡力的是（　　）
A．桌面对闹钟的支持力 B．闹钟对桌面的压力
C．桌面所受的重力 D．闹钟对地球的吸引力
12．（2分）如图所示，体积相同的A、B、C三个小球分别静止在液体中（ρ水＞ρ酒精），其中所受浮力的大小关系是（　　）

A．FA＜FB＝FC B．FA＝FB＝FC C．FA＞FB＞FC D．FA＜FB＜FC
13．（2分）如图所示是潜水艇的示意图，下列有关说法正确的是（　　）

A．潜水艇下潜过程中浮力变小
B．潜水艇下潜过程中浮力小于重力
C．潜水艇是通过改变所受浮力的大小来实现上浮和下沉的
D．潜水艇漂浮时受到的浮力比悬浮时受到的浮力大
（多选）14．（3分）一架飞机在空中沿水平方向匀速飞行，向地面投放军用物资的过程中，飞机整体的（　　）
A．动能不变，重力势能不变
B．动能减小，重力势能减小
C．动能增大，机械能不变
D．动能减小，机械能减小
（多选）15．（3分）我国自主研制舰载机在辽宁号航母上起、降的情形如图所示，下列说法正确的是（　　）

A．舰载机飞离甲板后，航母会上浮一些
B．舰载机的机翼上凸下平，利用流体流速越大的位置压强越大来获得升力
C．舰载机从航母上飞离后，航母排开水的质量减小，所受浮力减小
D．舰载机加速起飞过程中，舰载机的惯性变大
（多选）16．（3分）两个相同的烧杯装有甲、乙两种不同的液体放在水平桌面上，在一支平底试管内装入适量铁砂，然后先后放入两个烧杯里，如图所示。下列有关说法正确的是（　　）

A．甲液体的密度较大
B．试管在甲、乙液体中排开的液体重力相同
C．装乙液体烧杯底部所受压强较大
D．在甲液体中试管底部所受液体压强较大
二、填空题（每空1分，共12分。请把答案直接填写在答题卡相应的位置上，不要求写出演算过程。）
17．（2分）在2022年2月4日北京举行的第24届冬奥会上，进行被称为“雪上马拉松”的越野滑雪比赛。如图所示，运动员用力向后撑雪杖，这说明物体间力的作用是 　 　的；同时观察到被雪杖撑过的地方，雪会凹陷下去　 　。

18．（2分）如图所示，现用力向右迅速拉动静止的小车，车上竖直放置的木块将 　 　（选填“向左”或“向右”）倾倒，这是由于木块具有 　 　。

19．（2分）2023年5月30日，长征二号F遥十六运载火箭，搭载神舟十六号载人飞船，搭载的载人飞船机械能 　 　（选填“不变”、“增大”或“减少”）。到达预定轨道后与天宫空间站对接成组合体，当空间站组合体在运行轨道上由近地点向远地点运行过程中，空间站组合体的动能转化为 　 　能。
20．（2分）如图所示的滑轮组，小明用500N的拉力将重为900N的金属块以0.1m/s的速度匀速提升20s，则绳子自由端移动的距离为 　 　m，该滑轮组的机械效率为 　 　。（忽略绳重及摩擦）

21．（2分）如图所示，装满水的密闭容器置于水平桌面上，此时水对容器底部的压力为F1，压强为p1；当把容器倒置后放在水平桌面上，水对容器底部的压力为F2，压强为p2，则F1　 　F2，p1　 　p2（均选填“＞”、“＜”或“＝”）。

22．（2分）如图所示，边长分别为a，b的实心均匀正方体，它们对地面的压强均为p，若正方体甲、乙边长之比为1：2甲：F乙＝　 　，若在每个正方体的上部沿水平方向分别截去高度相同的部分，则剩余部分对地面压强p甲　 　p乙。（选填“大于”“等于”或“小于”）

三、作图题（共4分。请把答案直接填写在答题卡相应的位置上。）
23．（2分）如图所示，物体正在沿斜面向上运动，请画出物体受到的重力示意图。（O为重心）

24．（2分）如图所示，分析人拉着拉杆旅行箱静止在水平地面上的情景，O是轮子的转轴。以O为支点

四、实验探究题（共25分。请把答案直接填写在答题卡相应的位置上。）
25．（5分）为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验，请你完成下列内容。

（1）测量前，观察弹簧测力计，发现指针不在零刻度线，实验前应该先在 　 　（选填“竖直”或“水平”）方向对弹簧测力计的指针调零；
（2）实验过程中，弹簧测力计沿水平方向拉着物块A做 　 　运动，根据所学的二力平衡的知识，可知滑动摩擦力的大小等于弹簧测力计的示数；
（3）图甲中木块A在运动的过程中，若拉力突然变大，则滑动摩擦力将 　 　（选填“变大”、“变小”或“不变”）；
（4）比较甲、乙两次实验，是为了探究滑动摩擦力大小与 　 　（选填“压力大小”或“接触面的粗糙程度”）是否有关；
（5）实验结束后，小明又对实验装置进行了改进，如图丁所示　 　（选填“一定”或“不一定”）要匀速拉动木板。
26．（6分）如图是三个不同实验的情形。

（1）图甲是“探究重力的大小与质量的关系”的实验，该物体的重力为 　 　N，将多次实验得出的数据绘成以上图像，由此可以得出结论：物体所受的重力与它的质量成 　 　比；
（2）图乙是“阻力对物体运动的影响”的实验，比较小车在粗糙程度不同的水平面运动的情况，发现阻力越小　 　（选填“远”或“近”），说明小车运动的速度改变得越 　 　（选填“快”或“慢”）；
（3）图丙、丁、戊是“探究压力的作用效果跟什么因素有关”的实验，比较丙、丁两图可以初步得出实验结论：受力面积相同时，　 　越大，压力作用效果越明显。下列事例中，直接应用该结论的是 　 　（填序号）。
①有些课桌的边缘设计成圆弧形状
②压路机的碾轮质量很大
27．（7分）在“探究浮力的大小跟哪些因素有关”的实验中，小云提出如下猜想：
猜想1：浮力的大小可能与液体的密度有关；
猜想2：浮力的大小可能与物体的重力有关；
猜想3：浮力的大小可能与排开液体的体积有关。

（1）如图甲所示，用手把饮料罐按入水中，饮料罐浸入水中越深，这个事实可以支持以上猜想 　 　（选填序号）；
（2）为了探究猜想1和猜想2，运用了体积相同的 A、B、C三个圆柱体，测得重力分别为4N、4.5N和5N
①在序号a的实验中物体所受的浮力为 　 　N；
②比较序号a、b、c三次实验可知，A、B、C三个圆柱体所受的浮力大小都 　 　，则验证了猜想2是 　 　（选填“正确”或“错误”）的；
③比较序号 　 　三次实验可知，在物体排开液体体积相同时，液体的密度越大　 　；
（3）小云又想用爸爸新买的精度很高的手提式电子秤（既可以测量力，也可以测量质量），对石块的密度进行了测量，步骤如下：
①先将小石块用细线系好，悬挂在电子秤的下端，如图丙所示，读出并记为F1；
②在小桶里倒入适量的水，悬挂在电子秤的下端，如图丁所示，读出并记为F2；
③用手将用细线系着的小石块缓慢地浸没在水中，如图戊所示，待电子秤示数稳定后3，完成以上测量后，根据所得实验数据，请你写出石块密度的表达式：ρ石＝　 　。（用字母F1、F2、F3、ρ水表示）
28．（7分）小华利用杠杆、弹簧测力计、细线和若干个质量相同的钩码等实验器材探究“杠杆的平衡条件”。

次数
动力F/N
动力臂L/cm
阻力F/N
阻力臂L/cm
1
1
10
2
5
2
2
10
1
20
3
2
15
3
10
（1）实验前，将杠杆中点置于支架上，杠杆静止在如图甲所示的位置　 　（选填“平衡”或“非平衡”）状态；若要使杠杆在水平位置平衡，应将平衡螺母向 　 　（选填“左”或“右”）调节；
（2）调节杠杆在水平位置后，如乙图所示，在左侧A点挂上钩码，应在右侧B点挂上 　 　个钩码；
（3）如图乙所示，杠杆水平平衡后，在A、B两点的下方同时减少一个相同的钩码　 　（选填“左端下沉”、“右端下沉”或“保持不变”）；
（4）小华通过改变钩码的个数和位置进行多次实验，将所得数据进行分析处理后，把数据记录在表格中。小华根据以上数据得出杠杆平衡条件是 　 　；
（5）仍然保持杠杆在水平位置平衡，小华发现弹簧测力计由A方向缓慢转动到B方向，如图丙所示　 　（选填“变大”、“变小”或“不变”）；
（6）人类很早以前就会使用杠杆了，图丁是在建造宫殿时利用木棒搬动巨大木料时的情景。若他们想要更轻松地将巨木抬起，请提出一个合理的方法：　 　。
五、综合应用题（共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。答案必须明确写出数值和单位。）
29．（6分）南宁轨道交通3号线是南宁市第三条建成运营的轨道交通线路，标志色为锦绣紫（锦绣邕城）。地铁3号线专用列车匀速从市博物馆站到总部基地行驶的路程为2700m，列车所受到的阻力为2×104N。求这段路程中：
（1）列车所受到的牵引力；
（2）列车牵引力所做的功；
（3）列车牵引力做功的功率。
30．（8分）弹簧测力计下挂一个底面积为1×10﹣2m2的长方体物体，将物体从盛有适量液体的烧杯上方离液面某一高度处缓慢下降，然后将其逐渐浸入液体中，如图所示。图乙是弹簧测力计示数F与物体下降高度h之间的关系图像。求：
（1）物体完全浸没后所受到的浮力；
（2）液体的密度；
（3）物体下降高度为10cm时，物体下表面受到的液体压力。

31．（10分）如图所示，柱形薄壁容器甲和均匀柱体乙放在水平地面上，它们的底面积分别为S、2S。已知甲容器中盛有0.3m高的水水＝1.0×103kg/m3），求：
物体
密度
体积
A
3ρ水
2V
B
2ρ水
3V
C
ρ水
3V
（1）求柱体乙的重力；
（2）求甲容器底部受到水的压强；
（3）现有物体A、B、C（其密度、体积的关系如表所示），请选择其中的一个物体，把物体放入甲容器中（水不溢出），使甲容器底部受到水的压强变化量与柱体乙对地面压强变化量的比值最小，求这个最小比值。


2022-2023学年广西南宁市良庆区八年级（下）期末物理试卷
参考答案与试题解析
一、选择题（共16题，共35分。在给出的四个选项中，第1～13题只有一个选项符合题目要求，选对得2分，选错得0分。第14～16题有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。请考生用2B铅笔在答题卡上将选定的答案标号涂黑。）
1．（2分）在国际单位制中，力的单位是（　　）
A．帕斯卡 B．牛顿 C．焦耳 D．瓦特
【解答】解：在物理学中，
A、帕斯卡是压强的基本单位；
B、牛顿是力的基本单位；
C、焦耳是功和各种能量的基本单位；
D、瓦特是功率的基本单位。
故选：B。
2．（2分）如图，分别在A、B、C处用同样大小的力推门，感觉越靠近门轴越费力（　　）

A．作用点有关
B．方向有关
C．大小有关
D．大小、方向、作用点都有关
【解答】解：力的大小、方向。它们都能影响力的作用效果、B、C处用同样大小的力推门，说明力的作用效果与力的作用点有关。
故选A。
3．（2分）如图所示的四个实例中，目的是为了增大压强的是（　　）
A．水果刀刃磨很薄 B．铁轨铺在枕木上
C．平板车有很多轮子 D．书包带很宽
【解答】解：A、水果刀刃磨的很薄，通过减小受力面积来增大刀对水果的压强。
B、铁轨铺在枕木上，通过增大受力面积来减小铁轨对路基的压强。
C、大型平板车装有很多轮，通过增大受力面积来减小平板车对地面的压强。
D、书包带做的很宽，通过增大受力面积来减小书包对肩膀的压强。
故选：A。
4．（2分）如图所示，是小球在下落的过程中分别经过A、B、C点时的情景，若在经过B点时小球受到的力全部消失（　　）

A．保持静止 B．向上做加速运动
C．向下做匀速直线运动 D．无法确定
【解答】解：由图可知，小球在加速下落，根据牛顿第一定律。
故选：C。
5．（2分）下列事例中，通过改变压力大小来改变摩擦力的是（　　）
A．电动车轮胎有花纹
B．高低杠运动员上杆前，在手上涂抹镁粉
C．往生锈的锁头里滴一些油便于开锁
D．自行车紧急刹车时，要用力捏紧车闸以便尽快停下
【解答】解：A．电动车轮胎有花纹，通过增大接触面的粗糙程度来增大摩擦力；
B．高低杠运动员上杆前，是在压力一定时，故B不符合题意。
C．往生锈的锁头里滴一些油便于开锁，通过减小接触面的粗糙程度来减小摩擦力；
D．自行车紧急刹车时，是在接触面的粗糙程度一定时；故D符合题意。
故选：D。
6．（2分）如图所示的情景中，人对物体做功的是（　　）
A．拉车向前运动
B．搬而未动
C．离脚后运动的足球
D．提着滑板在水平路面上前行
【解答】解：A、拉车向前运动，物体在力的方向上通过了距离，故A正确；
B、搬而未动，物体在力的方向上没有通过了距离，故B错误；
C、离脚后运动的足球，属于有距离无力，故C错误；
D、提着滑板在水平路面上前行，物体没有向上移动了距离，故D错误。
故选：A。
7．（2分）下列简单机械中，属于费力杠杆的是（　　）
A．核桃夹 B．火钳
C．钢丝钳 D．自行车闸
【解答】解：A、核桃夹的动力臂比阻力臂长，故A不符合题意；
B、火钳的动力臂比阻力臂短，故B符合题意；
C、钢丝钳的动力臂比阻力臂长，故C不符合题意；
D、自行车闸的动力臂比阻力臂长，故D不符合题意。
故选：B。
8．（2分）我国的高铁技术处于世界领先地位。在高铁站站台上标有一条安全线，为了避免乘客被“吸”向列车发生事故，乘客必须站在安全线之外候车。这是由于列车进站时车体附近空气（　　）
A．流速大，压强大 B．流速小，压强小
C．流速大，压强小 D．流速小，压强大
【解答】解：人离高速列车比较近时，高速列车的速度很大，压强小，人受到外侧压强大于人内侧受到的压强，发生交通事故。
故选：C。
9．（2分）在如图所示的现象中，不能说明大气压存在的是（　　）
A．纸托水杯 B．“瓶吞”鸡蛋
C．用吸管吸饮料 D．橡皮膜凸出
【解答】解：A、悬空的玻璃杯里的水不会流出是因为外界大气压使纸片紧紧压在管口，故A不符合题意；
B、瓶内气体温度升高，在外界大气压的作用下，故B不符合题意
C、用吸管吸饮料是利用管内压强小于大气压强，能说明大气压存在。
D、容器中装有液体时，说明液体对容器的底部有压强，故D符合题意。
故选：D。
10．（2分）关于浮力，下列说法中正确的是（　　）
A．浸在气体中的物体不受浮力
B．浸入液体中物体浮力产生的原因为液体对物体上下表面的压力差
C．在不同液体中物体受到的浮力方向会不同
D．在液体中上升的物体受浮力、下降的物体不受浮力
【解答】解：A、阿基米德原理既适用于液体又适用于气体，故A错误；
B、浸在液体中的物体受到各个方向的压力，因此只有受到竖直向上的压力与竖直向下的压力无法抵消，故B正确；
C、浮力的方向始终是竖直向上的；
D、浸在液体中的物体会受到液体对它施加的竖直向上的浮力，所以不管在液体中上升的物体，故D错误。
故选：B。
11．（2分）一个闹钟静止在水平桌面上，与闹钟所受的重力是一对平衡力的是（　　）
A．桌面对闹钟的支持力 B．闹钟对桌面的压力
C．桌面所受的重力 D．闹钟对地球的吸引力
【解答】解：A、闹钟所受的重力与桌面对闹钟的支持力大小相等、作用在同一直线上，是一对平衡力；
B、闹钟所受的重力与闹钟对桌面的压力作用在不同的物体上，故B错误；
C、闹钟所受的重力与桌面所受的重力作用在不同的物体上，故C错误；
D、闹钟所受的重力与闹钟对地球的吸引力作用在不同的物体上，故D错误。
故选：A。
12．（2分）如图所示，体积相同的A、B、C三个小球分别静止在液体中（ρ水＞ρ酒精），其中所受浮力的大小关系是（　　）

A．FA＜FB＝FC B．FA＝FB＝FC C．FA＞FB＞FC D．FA＜FB＜FC
【解答】解：由图知，三个球排开水的体积VA＜VB＝VC，ρ水＞ρ酒精，所以，根据F浮＝ρ水gV排可知，三球受到的浮力：FA＜FB＜FC。
故选：D。
13．（2分）如图所示是潜水艇的示意图，下列有关说法正确的是（　　）

A．潜水艇下潜过程中浮力变小
B．潜水艇下潜过程中浮力小于重力
C．潜水艇是通过改变所受浮力的大小来实现上浮和下沉的
D．潜水艇漂浮时受到的浮力比悬浮时受到的浮力大
【解答】解：A、潜水艇下潜过程中排开水的体积不变浮＝ρ水gV排可知所受浮力不变，故A错误；
B、潜水艇下潜过程中浮力小于重力；
C、潜水艇是通过改变自身的重力大小来实现上浮和下沉的；
D、潜水艇漂浮排开水的体积小于悬浮时排开水的体积浮＝ρ水gV排可知潜水艇漂浮时受到的浮力比悬浮时受到的浮力小，故D错误。
故选：B。
（多选）14．（3分）一架飞机在空中沿水平方向匀速飞行，向地面投放军用物资的过程中，飞机整体的（　　）
A．动能不变，重力势能不变
B．动能减小，重力势能减小
C．动能增大，机械能不变
D．动能减小，机械能减小
【解答】解：飞机在空中沿水平方向匀速飞行，同时往地面投放救灾物资，质量不断减小，高度不变，重力势能减小。
故选：BD。
（多选）15．（3分）我国自主研制舰载机在辽宁号航母上起、降的情形如图所示，下列说法正确的是（　　）

A．舰载机飞离甲板后，航母会上浮一些
B．舰载机的机翼上凸下平，利用流体流速越大的位置压强越大来获得升力
C．舰载机从航母上飞离后，航母排开水的质量减小，所受浮力减小
D．舰载机加速起飞过程中，舰载机的惯性变大
【解答】解：
A、航母始终漂浮于水面上，浮力等于重力浮＝G，当舰载机起飞后航母的总重力G减小，所受浮力F浮要减小，根据阿基米德原理，航母要上浮一些；
B、机翼的形状上凸下平，机翼上方的空气流速大，机翼下方的空气流速小，所以机翼受到一个向上的压强差，故B错误；
C、舰载机从航母上飞离前后，受到的浮力和自身的重力相等，航母受到的总重力减小，故C正确；
D、舰载机加速起飞过程中，惯性大小不变。
故选：AC。
（多选）16．（3分）两个相同的烧杯装有甲、乙两种不同的液体放在水平桌面上，在一支平底试管内装入适量铁砂，然后先后放入两个烧杯里，如图所示。下列有关说法正确的是（　　）

A．甲液体的密度较大
B．试管在甲、乙液体中排开的液体重力相同
C．装乙液体烧杯底部所受压强较大
D．在甲液体中试管底部所受液体压强较大
【解答】解：AB、同一支装入适量的铁砂的平底试管在两液体中都漂浮，故试管受到的浮力：F甲＝F乙，根据阿基米德原理F浮＝G排可知，试管在甲；
由图可知，排开的液体体积V甲＞V乙，由F浮＝ρ液gV排可知，ρ甲＜ρ乙；
液体的深度相同，根据p＝ρ液gh可知装乙液体烧杯底部所受压强较大；
故A错误、BC正确；
D、由浮力产生的原因可知，而试管上表面受到的压力为0浮＝F下表面﹣F上表面＝F下表面，因两试管受到的浮力相等，所以两试管下表面受到的液体压力相等可得，甲，故D错误。
故选：BC。
二、填空题（每空1分，共12分。请把答案直接填写在答题卡相应的位置上，不要求写出演算过程。）
17．（2分）在2022年2月4日北京举行的第24届冬奥会上，进行被称为“雪上马拉松”的越野滑雪比赛。如图所示，运动员用力向后撑雪杖，这说明物体间力的作用是 　相互　的；同时观察到被雪杖撑过的地方，雪会凹陷下去　形变　。

【解答】解：（1）运动员用力向后撑雪杖，人就向前运动，说明物体间力的作用是相互的；
（2）观察到被雪杖撑过的地方，雪会凹陷下去。
故答案为：相互；形变。
18．（2分）如图所示，现用力向右迅速拉动静止的小车，车上竖直放置的木块将 　向左　（选填“向左”或“向右”）倾倒，这是由于木块具有 　惯性　。

【解答】解：木块和小车处于相对静止状态，当向右迅速拉动静止的小车，上部由于惯性仍要保持原来的静止状态。
故答案为：向左；惯性。
19．（2分）2023年5月30日，长征二号F遥十六运载火箭，搭载神舟十六号载人飞船，搭载的载人飞船机械能 　增大　（选填“不变”、“增大”或“减少”）。到达预定轨道后与天宫空间站对接成组合体，当空间站组合体在运行轨道上由近地点向远地点运行过程中，空间站组合体的动能转化为 　势　能。
【解答】解：在火箭加速升空过程中，速度增大，高度增大，则机械能增大。
当空间站组合体在运行轨道上由近地点向远地点运行过程中，空间站组合体的动能转化为势能。
故答案为：增大；势。
20．（2分）如图所示的滑轮组，小明用500N的拉力将重为900N的金属块以0.1m/s的速度匀速提升20s，则绳子自由端移动的距离为 　0.2　m，该滑轮组的机械效率为 　90%　。（忽略绳重及摩擦）

【解答】解：（1）由图可知n＝2，绳子自由端移动的速度：v＝nv物＝2×7.1m/s＝0.8m/s；
（2）滑轮组的机械效率：η＝＝＝＝＝×100%＝90%。
故答案为：0.4；90%。
21．（2分）如图所示，装满水的密闭容器置于水平桌面上，此时水对容器底部的压力为F1，压强为p1；当把容器倒置后放在水平桌面上，水对容器底部的压力为F2，压强为p2，则F1　＜　F2，p1　＝　p2（均选填“＞”、“＜”或“＝”）。

【解答】解：容器倒置后，水的深度不变，水对容器底部的压强不变1＝p2；
容器倒置前后受力面积之比为S7＜S2，
倒置前是上宽下窄的形状，所以水对容器底部的压力小于重力，所以水对容器底部的压力大于重力1＜F4。
故答案为：＜；＝。
22．（2分）如图所示，边长分别为a，b的实心均匀正方体，它们对地面的压强均为p，若正方体甲、乙边长之比为1：2甲：F乙＝　1：4　，若在每个正方体的上部沿水平方向分别截去高度相同的部分，则剩余部分对地面压强p甲　＜　p乙。（选填“大于”“等于”或“小于”）

【解答】解：（1）由＝可得：
＝＝，
因为甲、乙分别放在水平地面上，
由p＝可得，
＝＝＝＝8：4；
（2）因为p＝＝＝＝＝＝ρgh，
又因为两物体对水平面的压强相同，即p＝ρ甲gh甲＝ρ乙gh乙，h甲＜h乙，
所以ρ甲＞ρ乙，
当从水平方向截去相同高度h后，剩余的甲物体对水平面的压强：
p甲＝ρ甲g（h甲﹣h）＝p﹣ρ甲gh，
剩余的乙物体对水平面的压强：
p乙＝ρ乙g（h乙﹣h）＝p﹣ρ乙gh，
因为ρ甲＞ρ乙，即ρ甲gh＞ρ乙gh，
所以p﹣ρ甲gh＜p﹣ρ乙gh，即p甲＜p乙；
故答案为：1：6；＜。
三、作图题（共4分。请把答案直接填写在答题卡相应的位置上。）
23．（2分）如图所示，物体正在沿斜面向上运动，请画出物体受到的重力示意图。（O为重心）

【解答】解：重力的方向是竖直向下的，从物体的重心画一条带箭头的竖直向下的有向线段，如图所示：

24．（2分）如图所示，分析人拉着拉杆旅行箱静止在水平地面上的情景，O是轮子的转轴。以O为支点

【解答】解：过支点做F作用线的垂线段，即为F的力臂l

四、实验探究题（共25分。请把答案直接填写在答题卡相应的位置上。）
25．（5分）为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验，请你完成下列内容。

（1）测量前，观察弹簧测力计，发现指针不在零刻度线，实验前应该先在 　水平　（选填“竖直”或“水平”）方向对弹簧测力计的指针调零；
（2）实验过程中，弹簧测力计沿水平方向拉着物块A做 　匀速直线　运动，根据所学的二力平衡的知识，可知滑动摩擦力的大小等于弹簧测力计的示数；
（3）图甲中木块A在运动的过程中，若拉力突然变大，则滑动摩擦力将 　不变　（选填“变大”、“变小”或“不变”）；
（4）比较甲、乙两次实验，是为了探究滑动摩擦力大小与 　压力大小　（选填“压力大小”或“接触面的粗糙程度”）是否有关；
（5）实验结束后，小明又对实验装置进行了改进，如图丁所示　不一定　（选填“一定”或“不一定”）要匀速拉动木板。
【解答】解：（1）测量前，观察弹簧测力计，为了准确测量滑动摩擦力；
（2）用弹簧测力计沿水平方向拉着物体做匀速直线运动，物块A在水平方向上受到平衡力的作用，动摩擦力的大小等于弹簧测力计的示数；
（3 ）由于压力大小和接触面的粗糙程度不变，即使拉力增大；
（4）比较甲、乙两次实验可知，是为了探究滑动摩擦力的大小与压力大小是否有关；
（5）由图丁所示实验可知，拉动木板时物块相对地面保持不动，根据二力平衡，实验时不一定匀速拉动长木板。
故答案为：（1）水平；（2）匀速直线；（4）压力大小。
26．（6分）如图是三个不同实验的情形。

（1）图甲是“探究重力的大小与质量的关系”的实验，该物体的重力为 　2.4　N，将多次实验得出的数据绘成以上图像，由此可以得出结论：物体所受的重力与它的质量成 　正　比；
（2）图乙是“阻力对物体运动的影响”的实验，比较小车在粗糙程度不同的水平面运动的情况，发现阻力越小　远　（选填“远”或“近”），说明小车运动的速度改变得越 　慢　（选填“快”或“慢”）；
（3）图丙、丁、戊是“探究压力的作用效果跟什么因素有关”的实验，比较丙、丁两图可以初步得出实验结论：受力面积相同时，　压力　越大，压力作用效果越明显。下列事例中，直接应用该结论的是 　②　（填序号）。
①有些课桌的边缘设计成圆弧形状
②压路机的碾轮质量很大
【解答】解：（1）图甲是“探究重力的大小与质量的关系”的实验，测力计分度值为0.2N，将多次实验得出的数据绘成以上图像，由此可以得出结论：物体所受的重力与它的质量成正比；
（2）图乙是“阻力对物体运动的影响”的实验，木板表面最光滑，通过的距离最长，发现阻力越小，说明小车运动的速度改变得越慢；
（3）图丙、丁、戊是“探究压力的作用效果跟什么因素有关”的实验、丁两图中，丁中压力大，可以初步得出实验结论：受力面积相同时，压力作用效果越明显：
①有些课桌的边缘设计成圆弧形状，在压力一定时，不符合题意；
②压路机的碾轮质量很大，是在受力面积一定时，符合题意。
故选②。
故答案为：（1）7.4；正；（2）远；慢；②
27．（7分）在“探究浮力的大小跟哪些因素有关”的实验中，小云提出如下猜想：
猜想1：浮力的大小可能与液体的密度有关；
猜想2：浮力的大小可能与物体的重力有关；
猜想3：浮力的大小可能与排开液体的体积有关。

（1）如图甲所示，用手把饮料罐按入水中，饮料罐浸入水中越深，这个事实可以支持以上猜想 　3　（选填序号）；
（2）为了探究猜想1和猜想2，运用了体积相同的 A、B、C三个圆柱体，测得重力分别为4N、4.5N和5N
①在序号a的实验中物体所受的浮力为 　1　N；
②比较序号a、b、c三次实验可知，A、B、C三个圆柱体所受的浮力大小都 　相等　，则验证了猜想2是 　错误　（选填“正确”或“错误”）的；
③比较序号 　a、d、e　三次实验可知，在物体排开液体体积相同时，液体的密度越大　大　；
（3）小云又想用爸爸新买的精度很高的手提式电子秤（既可以测量力，也可以测量质量），对石块的密度进行了测量，步骤如下：
①先将小石块用细线系好，悬挂在电子秤的下端，如图丙所示，读出并记为F1；
②在小桶里倒入适量的水，悬挂在电子秤的下端，如图丁所示，读出并记为F2；
③用手将用细线系着的小石块缓慢地浸没在水中，如图戊所示，待电子秤示数稳定后3，完成以上测量后，根据所得实验数据，请你写出石块密度的表达式：ρ石＝　　。（用字母F1、F2、F3、ρ水表示）
【解答】解：（1）如图用手把饮料罐按入水中，饮料罐浸入水中越深，手会感到越吃力，可以支持以上猜想3；
（2）根据图片可知，A、B、C三个物体的体积相同；
①在序号a的实验中物体所受的浮力为：F浮a＝G﹣F＝4N﹣3N＝1N；
②根据F浮＝G﹣F分别计算出a、b、c三图中物体受到的浮力依次为：1N，A、B、C三个圆柱体所受的浮力大小都相等，验证了猜想4是错误的；
③探究浮力大小与液体密度的关系时，必须控制物体排开液体的体积相同，故选a、d、e；
由称重法可知，e中受到的浮力最大，分析可知：排开液体的体积相同时，物体所受的浮力越大；
（3）小石块在水中受到浮力，根据力的作用是相互的，使得电子秤示数增大
F浮＝F3−F2，
根据阿基米德原理可得，小石块的体积为：
V＝V排＝＝，
由图丙可知，小石块的重力G＝F1，则小石块的质量为：m＝＝；
小石块的密度为：ρ石＝＝＝。
故答案为：（1）3；（2）①1；错误、d、e；大；（3）。
28．（7分）小华利用杠杆、弹簧测力计、细线和若干个质量相同的钩码等实验器材探究“杠杆的平衡条件”。

次数
动力F/N
动力臂L/cm
阻力F/N
阻力臂L/cm
1
1
10
2
5
2
2
10
1
20
3
2
15
3
10
（1）实验前，将杠杆中点置于支架上，杠杆静止在如图甲所示的位置　平衡　（选填“平衡”或“非平衡”）状态；若要使杠杆在水平位置平衡，应将平衡螺母向 　右　（选填“左”或“右”）调节；
（2）调节杠杆在水平位置后，如乙图所示，在左侧A点挂上钩码，应在右侧B点挂上 　8　个钩码；
（3）如图乙所示，杠杆水平平衡后，在A、B两点的下方同时减少一个相同的钩码　右端下沉　（选填“左端下沉”、“右端下沉”或“保持不变”）；
（4）小华通过改变钩码的个数和位置进行多次实验，将所得数据进行分析处理后，把数据记录在表格中。小华根据以上数据得出杠杆平衡条件是 　F1L1＝F2L2　；
（5）仍然保持杠杆在水平位置平衡，小华发现弹簧测力计由A方向缓慢转动到B方向，如图丙所示　变大　（选填“变大”、“变小”或“不变”）；
（6）人类很早以前就会使用杠杆了，图丁是在建造宫殿时利用木棒搬动巨大木料时的情景。若他们想要更轻松地将巨木抬起，请提出一个合理的方法：　将支架支点左移　。
【解答】解：（1）实验前，把杠杆中心支在支架上，此时杠杆是平衡状态；
为排除杠杆自重对实验的影响，实验前把杠杆中心支在支架上，杠杆右端偏高，使杠杆在水平位置平衡；
（2）若一个钩码重G，一个小格长是L，为使杠杆重新平衡
4G×4L＝nG×3L，解得；
（3）当乙图所示的杠杆平衡后，将在A，则左端＝3G×4L＝12GL，杠杆右侧下降；
（4）第一组：F8×L1＝1N×10cm＝10N•cm，F7L2＝2N×4cm＝10N•cm；
第二组：F1L1＝8N×10cm＝20N•cm，F2L2＝4N×20cm＝20N•cm；
第三组：F1L1＝7N×15cm＝30N•cm，F2L2＝7N×10cm＝30N•cm；
根据表格中数据，可以看出杠杆平衡条件是：F1L1＝F5L2；
（5）如图丙所示，在实验过程中，阻力与阻力臂不变，则弹簧测力计的示数将变大；
（6）如果他们无法将巨木抬起，可以将支点向左移动，同时减小阻力臂。
故答案为：（1）平衡；右；（2）8；（4）F3L1＝F2L4；（5）变大；（6）将支架支点左移。
五、综合应用题（共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。答案必须明确写出数值和单位。）
29．（6分）南宁轨道交通3号线是南宁市第三条建成运营的轨道交通线路，标志色为锦绣紫（锦绣邕城）。地铁3号线专用列车匀速从市博物馆站到总部基地行驶的路程为2700m，列车所受到的阻力为2×104N。求这段路程中：
（1）列车所受到的牵引力；
（2）列车牵引力所做的功；
（3）列车牵引力做功的功率。
【解答】解：（1）列车匀速运动，受到的牵引力和阻力是平衡力4N；
（2）列车牵引力所做的功：W＝Fs＝2×105N×2700m＝5.4×103J；
（3）列车牵引力做功的功率：P＝＝＝5.5×105W。
答：（1）列车所受到的牵引力是8×104N；
（2）列车牵引力所做的功是5.4×107J；
（3）列车牵引力做功的功率4.4×105W。
30．（8分）弹簧测力计下挂一个底面积为1×10﹣2m2的长方体物体，将物体从盛有适量液体的烧杯上方离液面某一高度处缓慢下降，然后将其逐渐浸入液体中，如图所示。图乙是弹簧测力计示数F与物体下降高度h之间的关系图像。求：
（1）物体完全浸没后所受到的浮力；
（2）液体的密度；
（3）物体下降高度为10cm时，物体下表面受到的液体压力。

【解答】解：（1）由图象知，G＝9N，拉力F＝5N，
则物体完全浸没后所受到的浮力：F浮＝G﹣F＝5N﹣5N＝4N；
（2）由F浮＝ρ液gV排可得，物体的体积：V＝V排＝＝＝4×10﹣4m5，
物体的质量：m＝＝＝0.4kg；
则物体的密度：ρ＝＝＝2.25×105kg/m3；
（3）因当h＝4cm时，正方体在下表面与水面刚接触，正方体在刚浸没时，
则当h＝10cm时，物体下表面所处的深度：h下＝10cm﹣7cm＝6cm＝0.06m，
则下表面受到的水的压强：p下＝ρ水gh下＝8.0×103kg/m7×10N/kg×0.06m＝600Pa；
根据p＝可得下表面受到的水的压力：
F下＝p下S物＝600Pa×1×10﹣2m2＝6N。
答：（1）物体完全浸没后所受到的浮力为5N；
（2）液体的密度为2.25×103kg/m5；
（3）物体下降高度为10cm时，物体下表面受到的液体压力为6N。
31．（10分）如图所示，柱形薄壁容器甲和均匀柱体乙放在水平地面上，它们的底面积分别为S、2S。已知甲容器中盛有0.3m高的水水＝1.0×103kg/m3），求：
物体
密度
体积
A
3ρ水
2V
B
2ρ水
3V
C
ρ水
3V
（1）求柱体乙的重力；
（2）求甲容器底部受到水的压强；
（3）现有物体A、B、C（其密度、体积的关系如表所示），请选择其中的一个物体，把物体放入甲容器中（水不溢出），使甲容器底部受到水的压强变化量与柱体乙对地面压强变化量的比值最小，求这个最小比值。

【解答】解：（1）柱体乙的重力：G＝mg＝2kg×10N/kg＝20N；
（2）甲容器底部受到水的压强：p＝ρ水gh＝1.5×103kg/m3×10N/kg×2.3m＝3×102Pa；
（3）把物体放置在柱体乙上面，柱体乙对地面压强变化量：Δp乙＝＝＝＝，
由表中数据可知，物体A、B，由物体的浮沉条件可知，
因此把物体放入甲容器中时水的深度变化：Δh＝＝＝
甲容器底部受到水的压强变化量：Δp甲＝ρ水gΔh＝ρ水g×，
两压强变化量的比值：＝＝；
则物体的密度越大，则两压强变化量的比值越小；
所以应选密度最大的A物体，两压强变化量的最小比值：＝＝＝。
答：（1）柱体乙的重力为20N；
（2）甲容器底部受到水的压强为2×103Pa；
（3）这个最小比值为。
