广西2021-2023三年中考物理真题分类汇编-22家庭电路、安全用电

广西2021-2023三年中考物理真题分类汇编-22家庭电路、安全用电

一、单选题

1．（2022·广西贵港·统考中考真题）关于安全用电，下列做法正确的是（　　）

A．在高压线下钓鱼 B．更换灯泡前先切断电源

C．用湿抹布擦拭带电的插座面板 D．使用测电笔时，手接触笔尖的金属体

2．（2022·广西桂林·统考中考真题）在如图所示的各场景中，符合安全用电要求的是（　　）

A．导线绝缘层破损

B．同时使用大功率电器过多

C．冰箱外壳接地

D．双手同时分别接触火线和零线

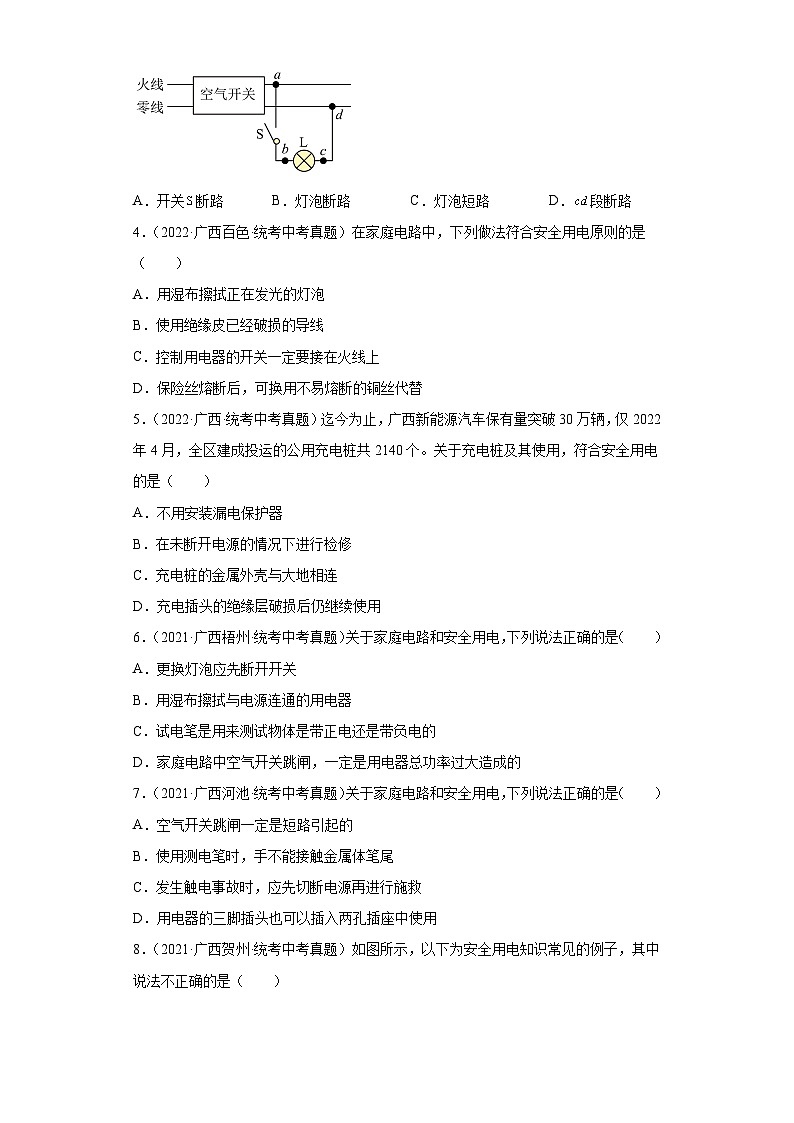

3．（2022·广西河池·统考中考真题）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（　　）

A．开关断路 B．灯泡断路 C．灯泡短路 D．段断路

4．（2022·广西百色·统考中考真题）在家庭电路中，下列做法符合安全用电原则的是（　　）

A．用湿布擦拭正在发光的灯泡

B．使用绝缘皮已经破损的导线

C．控制用电器的开关一定要接在火线上

D．保险丝熔断后，可换用不易熔断的铜丝代替

5．（2022·广西·统考中考真题）迄今为止，广西新能源汽车保有量突破30万辆，仅2022年4月，全区建成投运的公用充电桩共2140个。关于充电桩及其使用，符合安全用电的是（　　）

A．不用安装漏电保护器

B．在未断开电源的情况下进行检修

C．充电桩的金属外壳与大地相连

D．充电插头的绝缘层破损后仍继续使用

6．（2021·广西梧州·统考中考真题）关于家庭电路和安全用电，下列说法正确的是（　　）

A．更换灯泡应先断开开关

B．用湿布擦拭与电源连通的用电器

C．试电笔是用来测试物体是带正电还是带负电的

D．家庭电路中空气开关跳闸，一定是用电器总功率过大造成的

7．（2021·广西河池·统考中考真题）关于家庭电路和安全用电，下列说法正确的是（　　）

A．空气开关跳闸一定是短路引起的

B．使用测电笔时，手不能接触金属体笔尾

C．发生触电事故时，应先切断电源再进行施救

D．用电器的三脚插头也可以插入两孔插座中使用

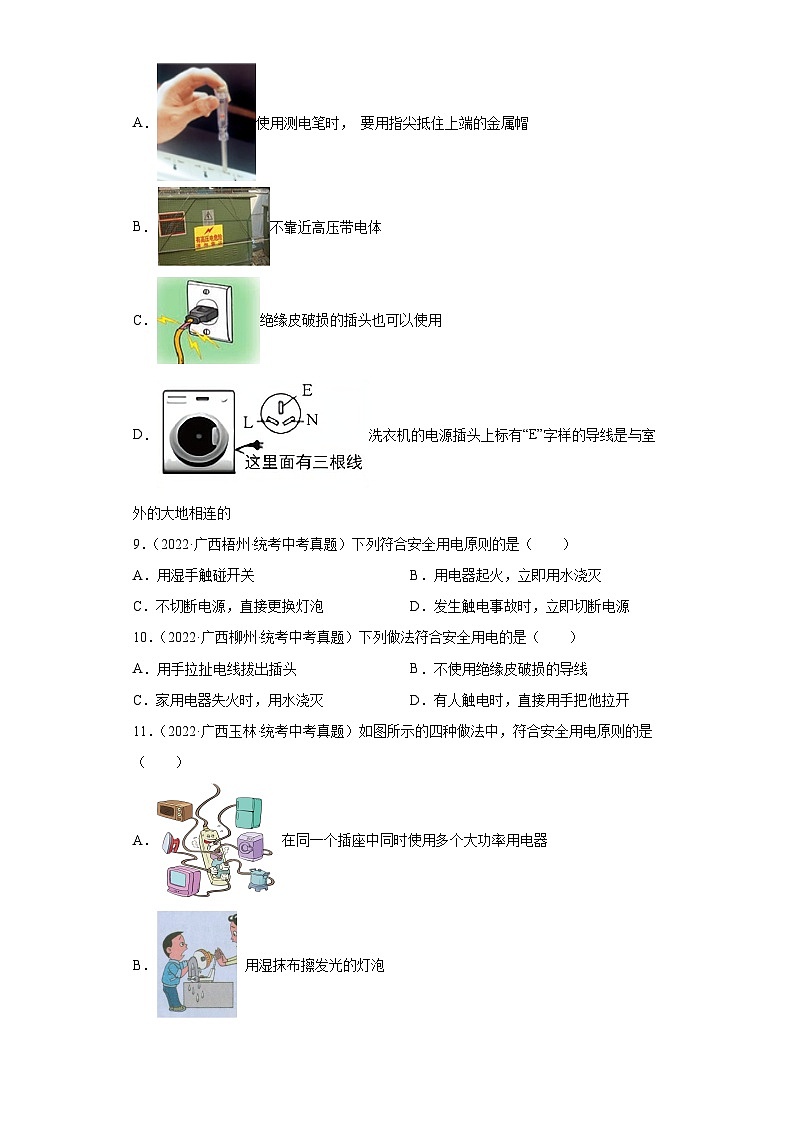

8．（2021·广西贺州·统考中考真题）如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（　　）

A．使用测电笔时， 要用指尖抵住上端的金属帽

B．不靠近高压带电体

C．绝缘皮破损的插头也可以使用

D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的

9．（2022·广西梧州·统考中考真题）下列符合安全用电原则的是（　　）

A．用湿手触碰开关 B．用电器起火，立即用水浇灭

C．不切断电源，直接更换灯泡 D．发生触电事故时，立即切断电源

10．（2022·广西柳州·统考中考真题）下列做法符合安全用电的是（　　）

A．用手拉扯电线拔出插头 B．不使用绝缘皮破损的导线

C．家用电器失火时，用水浇灭 D．有人触电时，直接用手把他拉开

11．（2022·广西玉林·统考中考真题）如图所示的四种做法中，符合安全用电原则的是（　　）

A． 在同一个插座中同时使用多个大功率用电器

B． 用湿抹布擦发光的灯泡

C． 家用冰箱的金属外壳已接地

D． 在电线上晾晒湿衣服

12．（2022·广西河池·统考中考真题）“珍爱生命，安全用电”是我们必须具备的安全意识。下列操作符合安全用电原则的是（　　）

A．维修电路时不需要断开电源开关

B．做卫生时用湿抹布擦拭发光的灯泡

C．不接触低压带电体，不靠近高压带电体

D．家用电器达到使用寿命后，只要外壳不破损就不需要更换

13．（2021·广西玉林·统考中考真题）如图所示，下列做法中，符合安全用电原则的是（　　）

A． 触电时先切断电源

B． 机壳没有接地

C． 绝缘皮破损

D． 雷雨天在树下避雨

14．（2021·广西贵港·统考中考真题）进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（　　）

A．雷雨天站在大树下避雨

B．手上有水时拔用电器的插头

C．雷雨天在室外使用手机打电话

D．发现有人触电时，不能直接去碰触电的人

15．（2021·广西·统考中考真题）下列做法符合安全用电原则的是（　　）

A．用湿手触碰开关

B．家用电器失火时，应先断电后灭火

C．用正在充电的手机通电话

D．用电器电线绝缘层破损了仍继续使用

二、多选题

16．（2023·广西·统考中考真题）下列关于家庭电路的说法正确的是（　　）

A．电饭锅与电视机并联 B．开关与所控制的用电器串联

C．保险丝由熔点高的合金制成 D．电能表测量的是电路两端的电压

三、填空题

17．（2023·广西·统考中考真题）家中同时使用多个大功率用电器，很容易造成导线中___________过大而发生火灾：直接用手去拔绝缘皮破损的电源插头，可能因接触___________（选填“火线”或“零线”）造成触电。

18．（2022·广西贺州·统考中考真题）在家庭电路中，用______来测量所消耗的电能；正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，表明笔尖接触的是______线。

19．（2022·广西贺州·统考中考真题）教室的灯管之间是______联的，灯管正常发光时两端电压为______V；多开一盏灯，干路上的电流大小会______（选填“变大”“变小”或“不变”）。

20．（2021·广西河池·统考中考真题）用丝绸摩擦过的玻璃棒由于失去电子而带 _________电；家庭电路中电视机、洗衣机、电灯等用电器都是 ___________联的。

21．（2021·广西柳州·统考中考真题）家里某插座如图所示，其中 ___________号插孔里的金属片与地线相通，用测电笔辨别火线与零线时，使测电笔发光的是 ___________（选填“火线”或“零线”）。

22．（2021·广西桂林·统考中考真题）家庭电路中，电视机和电冰箱______联，用测电笔辨别火线与零线时，能使测电笔发光的是______线。

23．（2021·广西·统考中考真题）家庭电路中各用电器是______联的，消耗的电能用______来计量。

四、作图题

24．（2022·广西贺州·统考中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

25．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

参考答案：

1．B

【详解】A．安全用电的原则是：不接触低压带电体，不靠近高压带电体；所以不可以在高压线下钓鱼，故A错误；

B．更换灯泡时，为了防止触电，一定要切断电源，故B正确；

C．由于生活用水是导体，所以用湿抹布擦带电的插座面板很容易使得人触电，故C错误；

D．使用测电笔时，手一定不能接触笔尖金属体，如果测电笔接触火线，手接触笔尖金属体会发生触电事故，故D错误。

故选B。

2．C

【详解】A．导线绝缘层破损后，容易出现漏电现或短路，不符合安全用电要求，故A不符合题意；

B．同时使用大功率电器过多，功率过大会导致电路中的电流过大发热严重，容易引起火灾，不符合安全用电要求，故B不符合题意；

C．冰箱外壳接地是为了防止外壳带电而发生触电现象，符合安全用电的要求，故C符合题意；

D．双手同时分别接触火线和零线会造成触电现象，不符合安全用电要求，故D不符合题意。

故选C。

3．D

【详解】A．若开关S断路，则电流无法从火线流到、两点，用测电笔分别检测、两点，氖管不会发光，故A不符合题意；

B．若灯泡断路，则电流无法从火线流到点，用测电笔分别检测点，氖管不会发光，故B不符合题意；

C．若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测、两点，氖管不会发光，故C不符合题意；

D．若段断路，电流从火线流到、两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故D符合题意。

故选D。

4．C

【详解】A．湿布和人都是导体，容易导电，用湿布擦拭正在发光的灯泡，非常容易发生触电事故，不符合安全用电原则，故A不符合题意；

B．绝缘皮破损后，会使导线外露，容易发生触电事故，不符合安全用电原则，故B不符合题意；

C．为保证用电安全，控制用电器的开关一定要接在火线和用电器之间，当断开开关时，用电器才不会带电，起到保护作用，符合安全用电原则，故C符合题意；

D．用不易熔断的铜丝代替保险丝，会使得家庭电路中电流过大时不能熔断，起不到切断电路的作用，不符合安全用电原则，故D不符合题意。

故选C。

5．C

【详解】A．每个充电桩在安装时，都要装漏电保护器，电路漏电时，漏电保护器能切断电源，起到保护作用，故A不符合题意；

B．在检修充电桩时，必须要断开电源，不能带电工作，否则会有触电风险，故B不符合题意；

C．充电桩在安装时，要使用三角插头，使用时金属外壳接地，防止外壳漏电，发生触电事故，故C符合题意；

D．充电插头的绝缘层破损后应及时更换，若继续使用，会有触电风险，故D不符合题意。

故选C。

6．A

【详解】A．为了避免发生触电事故，家庭电路中更换灯泡时，应先断开开关切断电源，故A正确；

B．用湿布擦拭与电源连通的用电器，此时的湿布导电，可能会发生触电事故，故B错误；

C．试电笔是用来辨别火线和零线的，故C错误；

D．家庭电路中空气开关跳闸，可能是用电器总功率过大或者电路短路造成的，故D错误。

故选A。

7．C

【详解】A．引发空气开关跳闸的原因可能是短路，也可能是总功率过大，故A错误；

B．使用测电笔时，手不能接触金属体笔尖，但必须接触金属体笔尾才能正常使用，故B错误；

C．发生触电事故时，为了避免二次触电，应先切断电源再进行施救，故C正确；

D．用电器的三脚插头是为了防止用电器的金属外壳漏电而引发触电事故，不能插入两孔插座中使用，故D错误。

故选C。

8．C

【详解】A．使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A正确，不符合题意；

B．靠近高压带电体时，有可能出现电弧触电，故B正确，不符合题意；

C．绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误，符合题意；

D．洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D正确，不符合题意。

故选C。

9．D

【详解】A．因为生活用水是电的导体，用湿手接触电器时，有可能导致触电，故A不符合题意；

B．生活用水是电的导体，用电器起火时，若立即用水扑灭，极易造成人体触电，应先切断电源，再灭火，故B不符合题意；

C．更换灯泡时容易碰到金属部分，容易发生触电事故，因此更换灯泡前，需要断开开关，故C不符合题意；

D．发生触电事故时，应该首先切断电源，然后再进行其他的救护措施，故D符合题意。

故选D。

10．B

【详解】A．不能用手拉扯电线拔出插头，应该用手直接将插头拔出，故A不符合题意；

B．家庭电路安全使用规定，不接触低压带电体，不靠近高压带电体，不损坏绝缘层，不弄湿用电器，所以不应该使用绝缘皮破损的导线，以防触电，故B符合题意；

C．家用电器失火时，应先断开电源，再用沙土灭火，不能用水浇灭，因为水是导体会导电，会造成触电事故；

D．有人触电时，应先切断电源，再用绝缘棒将电线跳开，进行施救。

故选B。

11．C

【详解】A．在同一个插座上同时使用多个大功率的用电器，容易造成电流过大，引发火灾，故A不符合题意；

BD．水容易导电，用湿抹布擦发光的灯泡和在电线上晾晒湿衣服，会发生触电事故，故BD不符合题意；

C．有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故C符合题意。

故选C。

12．C

【详解】A．维修电路时，为了用电安全，需要断开总开关，故A不符合题意；

B．生活用水是导体，用湿抹布擦拭发光的灯泡容易造成触电，故B不符合题意；

C．安全用电的原则：不接触低压带电体，不靠近高压带电体，故C符合题意；

D．家用电器达到使用寿命后，若继续使用，容易造成电路短路或容易发生漏电事故，故D不符合题意。

故选C。

13．A

【详解】A．发现有人触电时，应先切断电源或用绝缘体挑开电线，使触电者脱离带电体，故A符合题意；

B．机壳没有接地，人触碰机壳，容易触电，故B不符合题意；

C．导线的绝缘皮破损后容易引发触电事故，要及时更换，故C不符合题意；

D．雷雨天躲在大树下会有被雷击的危险，故D不符合题意。

故选A。

14．D

【详解】A．雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故A错误；

B．自来水属于导体，手上有水时拔用电器的插头有可能使电流通过水传到人体上，使人体触电，故B错误；

C．雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故C错误；

D．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故D正确。

故选D。

15．B

【详解】A．用湿手触碰开关很容易发生触电事故，不符合安全用电原则，故A不符合题意；

B．家用电器失火时，应先断电，保护电路和其它用电器，后灭火，防止火势蔓延，符合安全用电原则，故B符合题意；

C．你通电话的手机，因为运行程序，手机会特别热，而这个时候如果一边充电一边通电话，很有可能会因为不稳定而爆炸的，所以这是很危险的，不符合安全用电原则，故C不符合题意；

D．用电器电线绝缘层破损了仍继续使用，很容易发生触电事故，不符合安全用电原则，故D不符合题意。

故选B。

16．AB

【详解】A．电饭锅与电视机在使用时都可以独立工作，互不影响，是并联的， 故A正确；

B．开关与所控制的用电器串联，才能控制用电器的通断，故B正确；

C．保险丝是由熔点低、电阻率大的合金制成的，在电流过大时才容易熔断，故C错误；

D．电能表测量的是电路消耗的电能，故D错误。

故选AB。

17．     总电流     火线

【详解】[1]家中同时使用多个大功率用电器时，家中总功率过大，根据P=UI，当电压一定时，总功率越大，电流就越大，所以很容易造成导线中电流过大造成火灾。

[2]直接用手去拔绝缘皮破损的电源插头，有可能触碰到火线，和人体构成闭合回路造成触电。

18．     电能表     火

【详解】[1]在家庭电路中，用电能表来测量所消耗的电能，电能的单位为，。

[2]正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，表明笔尖接触的是火线，此时火线、测电笔、大地构成通路，氖管发光；若氖管不发光，则接触的是零线。

19．     并     220     变大

【详解】[1]由于家庭电路的各用电器可以单独工作，互不影响，所以教室里的日光灯之间是并联连接。

[2]家庭线和零线之间的电压为220V，所以日光灯正常工作时两端电压为220V。

[3]多开一盏灯，相当于增大了电路中导体的横截面积，电路中的总电阻变小，家庭电路的电压不变，根据 可知，干路上的电流会变大。

20．     正     并

【详解】[1]用丝绸摩擦过的玻璃棒由于失去电子而带正电，丝绸得到电子带负电。

[2]家庭电路中电视机、洗衣机、电灯等用电器工作时互不影响，采用并联。

21．     ①     火线

【详解】[1][2]三孔插座接线遵循“左零右火上接地”的原则，因此①接零线；由于②接火线，则使测电笔发光的是②。

22．     并     火

【详解】[1]家庭电路中，各用电器之间独立工作、互不影响，所以电视机和电冰箱是并联的。

[2]测电笔在测火线时，氖管会发光，测零线时，氖管不会发光，所以能使测电笔发光的是火线。

23．     并     千瓦·时

【详解】[1]家庭电路中各用电器，独立工作，互不影响，故是并联。

[2]消耗的电能用千瓦·时，或者度来计量。

24．

【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。

【详解】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：

25．

【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：
