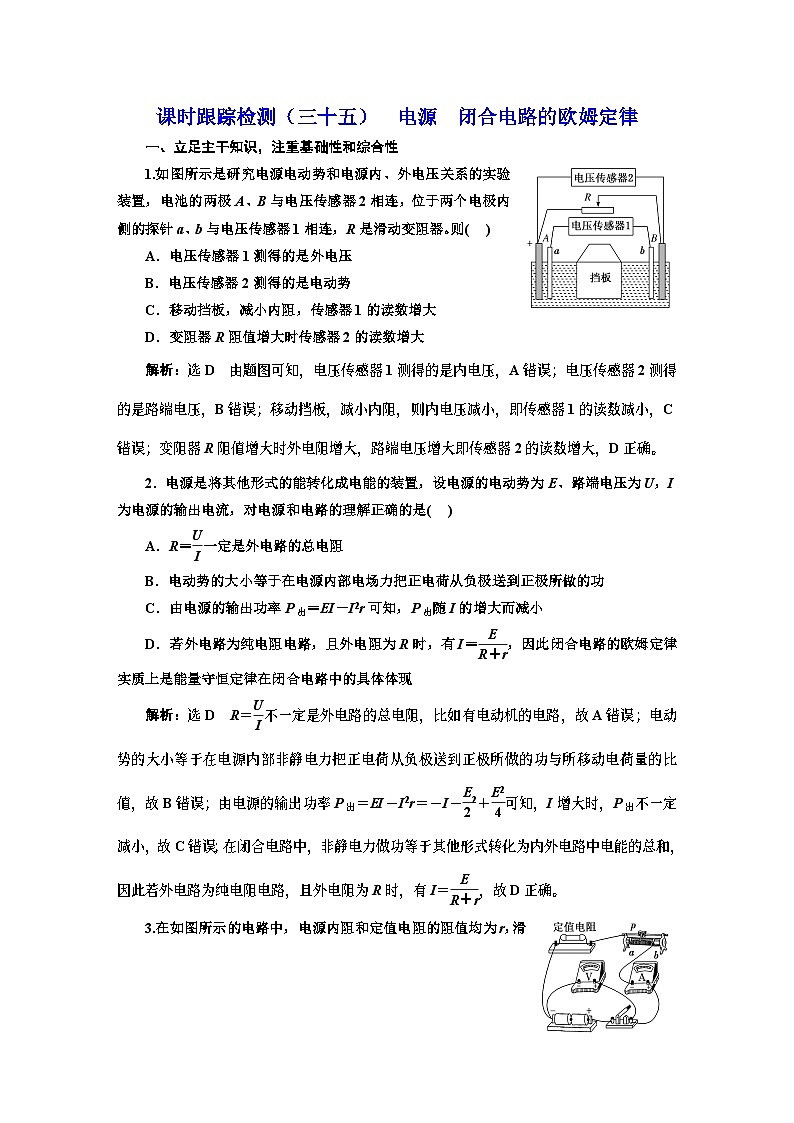

高三物理总复习 课时跟踪检测（三十五） 电源 闭合电路的欧姆定律

这是一份高三物理总复习 课时跟踪检测（三十五） 电源 闭合电路的欧姆定律，共8页。

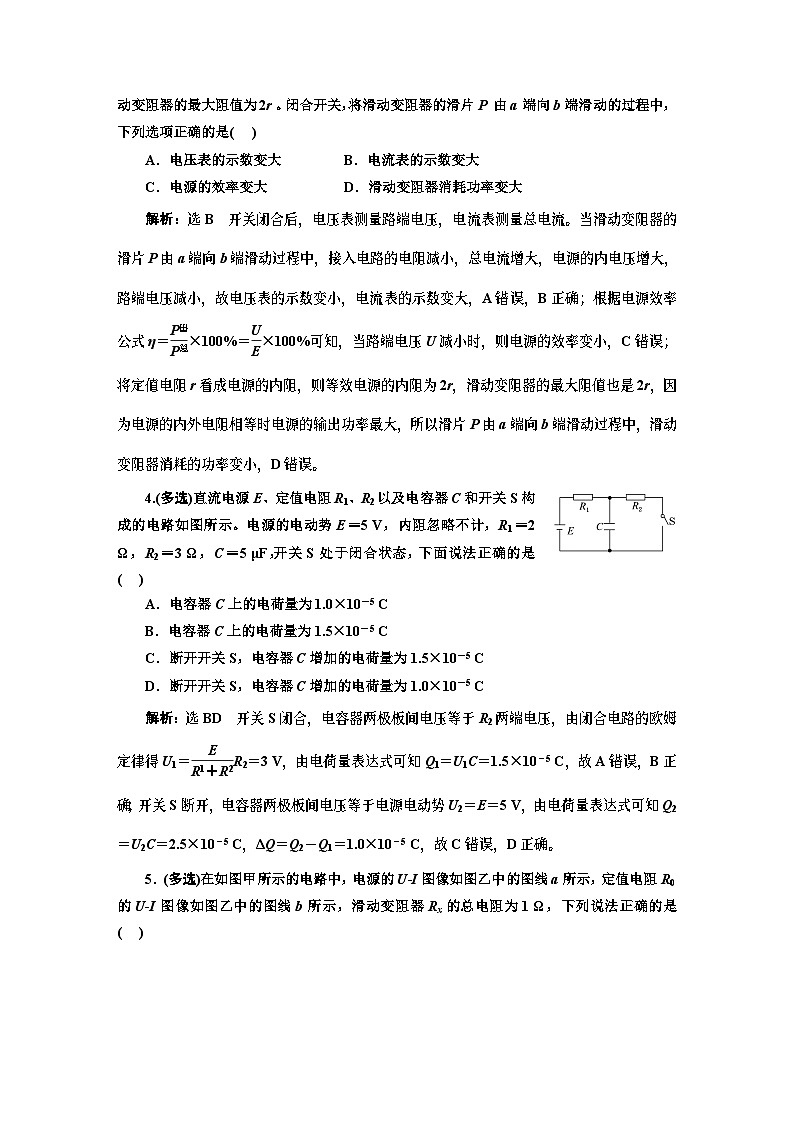

课时跟踪检测（三十五）  电源  闭合电路的欧姆定律一、立足主干知识，注重基础性和综合性1.如图所示是研究电源电动势和电源内、外电压关系的实验装置，电池的两极A、B与电压传感器2相连，位于两个电极内侧的探针a、b与电压传感器1相连，R是滑动变阻器。则(　 )A．电压传感器1测得的是外电压B．电压传感器2测得的是电动势C．移动挡板，减小内阻，传感器1的读数增大D．变阻器R阻值增大时传感器2的读数增大解析：选D　由题图可知，电压传感器1测得的是内电压，A错误；电压传感器2测得的是路端电压，B错误；移动挡板，减小内阻，则内电压减小，即传感器1的读数减小，C错误；变阻器R阻值增大时外电阻增大，路端电压增大即传感器2的读数增大，D正确。2．电源是将其他形式的能转化成电能的装置，设电源的电动势为E、路端电压为U，I为电源的输出电流，对电源和电路的理解正确的是(　 )A．R＝一定是外电路的总电阻B．电动势的大小等于在电源内部电场力把正电荷从负极送到正极所做的功C．由电源的输出功率P出＝EI－I2r可知，P出随I的增大而减小D．若外电路为纯电阻电路，且外电阻为R时，有I＝，因此闭合电路的欧姆定律实质上是能量守恒定律在闭合电路中的具体体现解析：选D　R＝不一定是外电路的总电阻，比如有电动机的电路，故A错误；电动势的大小等于在电源内部非静电力把正电荷从负极送到正极所做的功与所移动电荷量的比值，故B错误；由电源的输出功率P出＝EI－I2r＝－I－2＋可知，I增大时，P出不一定减小，故C错误；在闭合电路中，非静电力做功等于其他形式转化为内外电路中电能的总和，因此若外电路为纯电阻电路，且外电阻为R时，有I＝，故D正确。3.在如图所示的电路中，电源内阻和定值电阻的阻值均为r，滑动变阻器的最大阻值为2r。闭合开关，将滑动变阻器的滑片P由a端向b端滑动的过程中，下列选项正确的是(　 )A．电压表的示数变大  B．电流表的示数变大C．电源的效率变大  D．滑动变阻器消耗功率变大解析：选B　开关闭合后，电压表测量路端电压，电流表测量总电流。当滑动变阻器的滑片P由a端向b端滑动过程中，接入电路的电阻减小，总电流增大，电源的内电压增大，路端电压减小，故电压表的示数变小，电流表的示数变大，A错误，B正确；根据电源效率公式η＝×100%＝×100%可知，当路端电压U减小时，则电源的效率变小，C错误；将定值电阻r看成电源的内阻，则等效电源的内阻为2r，滑动变阻器的最大阻值也是2r，因为电源的内外电阻相等时电源的输出功率最大，所以滑片P由a端向b端滑动过程中，滑动变阻器消耗的功率变小，D错误。4.(多选)直流电源E、定值电阻R1、R2以及电容器C和开关S构成的电路如图所示。电源的电动势E＝5 V，内阻忽略不计，R1＝2 Ω，R2＝3 Ω，C＝5 μF，开关S处于闭合状态，下面说法正确的是(　 )A．电容器C上的电荷量为1.0×10－5 CB．电容器C上的电荷量为1.5×10－5 CC．断开开关S，电容器C增加的电荷量为1.5×10－5 CD．断开开关S，电容器C增加的电荷量为1.0×10－5 C解析：选BD　开关S闭合，电容器两极板间电压等于R2两端电压，由闭合电路的欧姆定律得U1＝R2＝3 V，由电荷量表达式可知Q1＝U1C＝1.5×10－5 C，故A错误，B正确；开关S断开，电容器两极板间电压等于电源电动势U2＝E＝5 V，由电荷量表达式可知Q2＝U2C＝2.5×10－5 C，ΔQ＝Q2－Q1＝1.0×10－5 C，故C错误，D正确。5．(多选)在如图甲所示的电路中，电源的U-I图像如图乙中的图线a所示，定值电阻R0的U-I图像如图乙中的图线b所示，滑动变阻器Rx的总电阻为1 Ω，下列说法正确的是(　 )A．定值电阻R0的阻值为4 ΩB．电源的内阻为0.5 ΩC．当Rx＝0时电源输出的功率最大D．当Rx＝0.25 Ω时电源输出的功率最大解析：选BD　由定值电阻R0的U-I图像知其阻值R0＝＝0.25 Ω，故A错误；由电源的U-I图像知电源的电动势 E＝3 V，内阻r＝＝0.5 Ω，故B正确；当Rx＋R0＝r，即Rx＝0.25 Ω时，电源输出的功率最大，故C错误，D正确。  6．有两位同学用同一组电学元件分别连接成图甲和图乙的调光电路。在闭合开关后，使滑动变阻器的滑片由最左端开始向右滑动，直到灯泡正常发光。则灯泡正常发光时电源总功率和整个过程中灯泡的亮度变化情况是(　 )A．甲电路中的电源总功率小，亮度变化范围大B．甲电路中的电源总功率小，亮度变化范围小C．乙电路中的电源总功率小，亮度变化范围大D．乙电路中的电源总功率小，亮度变化范围小解析：选B　乙图是分压式控制电路，电压电流可以从0开始调节，则小灯泡的亮度变化范围较大，甲图是限流式控制电路，电压电流不能从0开始，则小灯泡的亮度变化范围较小。甲电路中的电源总功率为P＝EI灯，乙电路中的电源总功率为P＝E(I灯＋I滑)，则甲电路中的电源总功率较小。故选B。7．(2021年8省联考·湖南卷)有四个电源甲、乙、丙、丁，其路端电压U与电流I的关系图像分别如图(a)、(b)、(c)、(d)所示，将一个6 Ω的定值电阻分别与每个电源的两极相接，使定值电阻消耗功率最大的电源是(　 )A．甲电源  B．乙电源C．丙电源  D．丁电源解析：选D　由闭合电路的欧姆定律U＝E－IR，可得U-I图像纵轴的截距为电源电动势，斜率的绝对值等于电源内阻，因此可知四个电源的电动势都为12 V，而内阻r甲＝＝12 Ω，同理可求得r乙＝6 Ω，r丙＝4 Ω，r丁＝3 Ω，定值电阻消耗的功率为P＝2R，可知内阻越大功率越小，因此与电源丁相连时，定值电阻消耗功率最大。  二、强化迁移能力，突出创新性和应用性8.(2022·山东临沂模拟)在图示电路中，灯L1、L2的电阻分别为R1、R2，变阻器的最大电阻为R0，且R0＞R2，电容器的电容量为C。若有电流通过，灯就能发光，假设灯的电阻不变，当变阻器的滑片P由a端向b端移动过程中，以下说法中正确的是(　 )A．L1先变暗后变亮，L2一直变亮B．L1先变亮后变暗，L2先变暗后变亮C．电容器极板所带的电量先减小后增大D．电源的效率先减小后增大解析：选A　R0＞R2时，灯L2与滑动变阻器的左部分串联的总电阻先大于后小于右部分的电阻，当变阻器的滑片P由a向b端移动时，总电阻先增大，后减小，所以总电流先减小后增大，所以通过灯L1的电流先减小后增大，故L1先变暗后变亮，而通过L2的电流一直变大，L2不断变亮，A正确，B错误；电容器C上的电压UC＝E－I(r＋RL1)，总电流先减小后增大，所以电容器C上的电压先增大后减小，则电容器极板所带的电量先增大后减小，C错误；电源的效率η＝×100%＝×100%＝＝＝1－，因为总电流先减小后增大，所以电源的效率先增大后减小，则D错误。9.(多选)在如图所示电路中，闭合开关S，当滑动变阻器的滑片P向下滑动时，各电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示。下列说法正确的是(　 )A.不变，不变   B.变大，变大C.变大，不变 D.变大，不变解析：选ACD　由题图可知，U1、U2分别是R1、R2两端的电压，电流表测通过这个电路的总电流，U3是路端电压，由欧姆定律可知R1＝＝(因R1是定值电阻)，A正确；由闭合电路的欧姆定律有U2＝E－I(R1＋r)(因E、R1、r均是定值)，＝R2，R2变大，变大，的大小为R1＋r，保持不变，故B错误，C正确；由欧姆定律有＝R1＋R2，因R2变大，则变大，又由于U3＝E－Ir，可知的大小为r，保持不变，故D正确。    10.(多选)如图所示电路中，C为电容器，R1为0～99.00 Ω的电阻箱，电源内阻r＝5 Ω，定值电阻R2＝2 Ω，R3＝R4＝5 Ω。现闭合开关S，调节R1使其电阻从零逐渐增至最大，在此过程中(　 )A．电容器的a板先带正电后带负电B．电容器的a板先带负电后带正电C．电源的输出功率先增大后减小D．电容器两板间的电压先增大后减小解析：选AC　当R1为零时，a板接电源正极，电势最高，带正电；当R1＝2 Ω时，电容器两板电势相等，不带电；当R1＞2 Ω时，b板电势较高，a板带负电，即电容器两端的电压先减小后增大，A正确，B、D错误；当R1为零时，外电阻最小，最小值为Rmin＝≈1.67 Ω，当R1最大时，外电阻最大，最大值为Rmax＝≈9.10 Ω，根据电源的输出功率与外电阻的图像可知，当外电阻等于r时，电源输出功率最大，所以电源的输出功率先增大后减小，C正确。11.在如图所示的电路中，电源的电动势E＝28 V，内阻r＝2 Ω，电阻R1＝12 Ω，R2＝R4＝4 Ω，R3＝8 Ω，C为平行板电容器，其电容C＝3.0 pF，虚线到两极板的距离相等，极板长L＝0.20 m，两极板的间距d＝1.0×10－2 m，g取10 m/s2。(1)若最初开关S处于断开状态，则将其闭合后，流过R4的电荷量为多少；(2)若开关S断开时，有一个带电微粒沿虚线方向以v0＝2.0 m/s的初速度射入平行板电容器的两极板间，带电微粒刚好沿虚线匀速运动，则：当开关S闭合后，此带电微粒以相同的初速度沿虚线方向射入两极板间后，能否从极板间射出？(要求写出计算和分析过程)解析：(1)S断开时，电阻R3两端的电压U3＝＝16 VS闭合后，外电路的总电阻R＝＝6 Ω路端电压U＝＝21 V电阻R3两端的电压U3′＝U＝14 V闭合开关后流过R的电荷量ΔQ＝CU3－CU3′＝6.0×10－12 C。(2) 设带电微粒的质量为m、带电荷量为q，当开关S断开时有：q＝mg当开关S闭合后，设带电微粒的加速度为a，则有：mg－q＝ma假设带电微粒能从极板间射出，则水平方向有：t＝竖直方向有：y＝at2由以上各式得y＝6.25×10－3 m＞故带电微粒不能从极板间射出。答案：(1)6.0×10－12 C　(2)带电微粒不能从极板间射出12．(2022·山东六校联考)如图甲所示电路中，R1为滑动变阻器，R2、R3均为定值电阻，且R2＝135 Ω，R3阻值未知。当滑动变阻器的滑片P从右端滑至左端时，测得电源的路端电压随流过电源的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点对应的U、I值。求：(1)电源的电动势E和内阻r；(2)滑动变阻器的最大阻值；(3)当输出功率最大时滑动变阻器的阻值(保留两位有效数字)。解析：(1)题图乙中BA延长，交U轴于6.0 V处，所以电源的电动势为E＝6.0 V，由U-I图像斜率绝对值表示电源的内阻可知，r＝＝12 Ω。(2)当P位于R1的右端时，对应题图乙中的B点，只有电阻R3接入电路，由题图乙可知U3＝1.2 V，I3＝0.40 A，则定值电阻R3的阻值为R3＝＝3 Ω，当P位于R1的左端时，对应题图乙中的A点，由题图乙可知，路端电压UA＝4.8 V，IA＝0.10 A，由欧姆定律得＝R3＋，解得R1＝67.5 Ω。(3)当R1的滑片从最右端滑到左端时，外电路总电阻从小于电源内阻r逐渐大于r，当外电路总电阻和内阻相等时，电源输出功率最大，则有r＝R3＋，解得R1′≈9.6 Ω。答案：(1)6.0 V　12 Ω　(2)67.5 Ω　(3)9.6 Ω
