2023年江苏省无锡市新吴区中考物理二模试卷(含答案)
展开
这是一份2023年江苏省无锡市新吴区中考物理二模试卷(含答案)，共31页。试卷主要包含了 图中，符合安全原则的是，5m/sD等内容，欢迎下载使用。

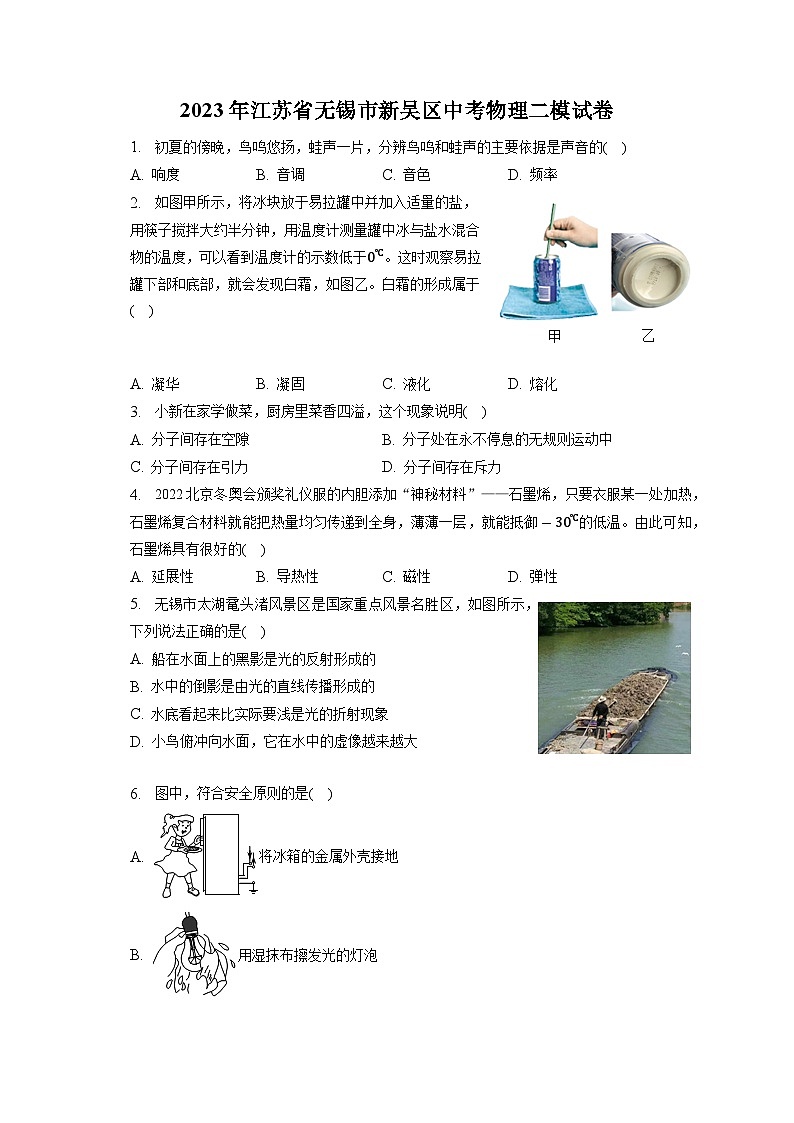

2023年江苏省无锡市新吴区中考物理二模试卷
1. 初夏的傍晚，鸟鸣悠扬，蛙声一片，分辨鸟鸣和蛙声的主要依据是声音的( )
A. 响度 B. 音调 C. 音色 D. 频率
2. 如图甲所示，将冰块放于易拉罐中并加入适量的盐，用筷子搅拌大约半分钟，用温度计测量罐中冰与盐水混合物的温度，可以看到温度计的示数低于0℃。这时观察易拉罐下部和底部，就会发现白霜，如图乙。白霜的形成属于( )
A. 凝华 B. 凝固 C. 液化 D. 熔化
3. 小新在家学做菜，厨房里菜香四溢，这个现象说明( )
A. 分子间存在空隙 B. 分子处在永不停息的无规则运动中
C. 分子间存在引力 D. 分子间存在斥力
4. 2022北京冬奥会颁奖礼仪服的内胆添加“神秘材料”——石墨烯，只要衣服某一处加热，石墨烯复合材料就能把热量均匀传递到全身，薄薄一层，就能抵御-30℃的低温。由此可知，石墨烯具有很好的( )
A. 延展性 B. 导热性 C. 磁性 D. 弹性
5. 无锡市太湖鼋头渚风景区是国家重点风景名胜区，如图所示，下列说法正确的是( )
A. 船在水面上的黑影是光的反射形成的
B. 水中的倒影是由光的直线传播形成的
C. 水底看起来比实际要浅是光的折射现象
D. 小鸟俯冲向水面，它在水中的虚像越来越大
6. 图中，符合安全原则的是( )
A. 将冰箱的金属外壳接地
B. 用湿抹布擦发光的灯泡

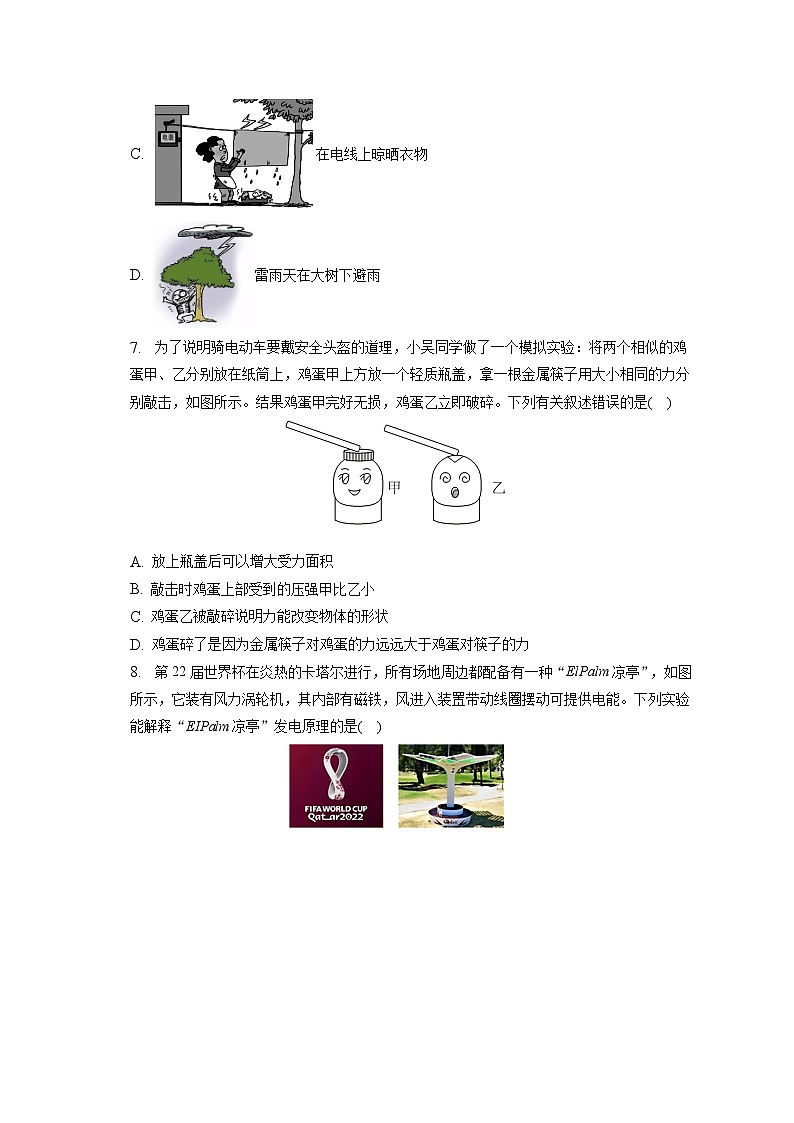

C. 在电线上晾晒衣物
D. 雷雨天在大树下避雨
7. 为了说明骑电动车要戴安全头盔的道理，小吴同学做了一个模拟实验：将两个相似的鸡蛋甲、乙分别放在纸筒上，鸡蛋甲上方放一个轻质瓶盖，拿一根金属筷子用大小相同的力分别敲击，如图所示。结果鸡蛋甲完好无损，鸡蛋乙立即破碎。下列有关叙述错误的是( )
A. 放上瓶盖后可以增大受力面积
B. 敲击时鸡蛋上部受到的压强甲比乙小
C. 鸡蛋乙被敲碎说明力能改变物体的形状
D. 鸡蛋碎了是因为金属筷子对鸡蛋的力远远大于鸡蛋对筷子的力
8. 第22届世界杯在炎热的卡塔尔进行，所有场地周边都配备有一种“ElPalm凉亭”，如图所示，它装有风力涡轮机，其内部有磁铁，风进入装置带动线圈摆动可提供电能。下列实验能解释“EIPalm凉亭”发电原理的是( )

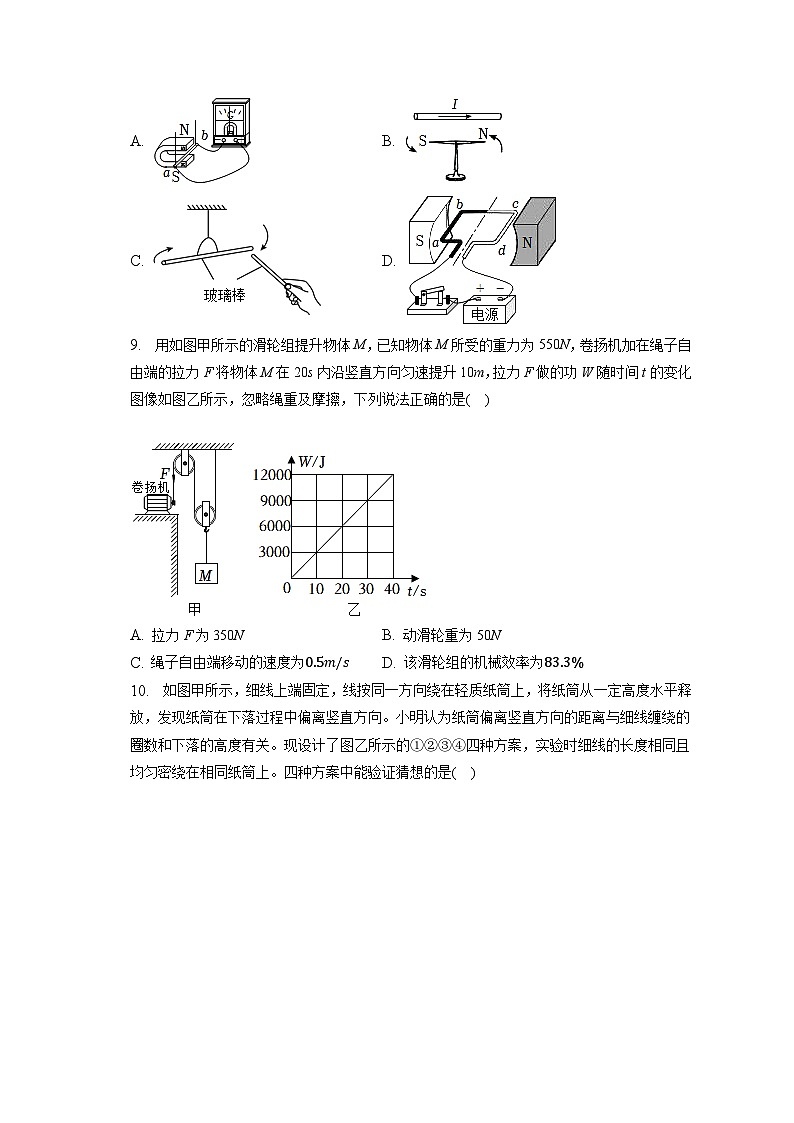

A. B.
C. D.
9. 用如图甲所示的滑轮组提升物体M，已知物体M所受的重力为550N，卷扬机加在绳子自由端的拉力F将物体M在20s内沿竖直方向匀速提升10m，拉力F做的功W随时间t的变化图像如图乙所示，忽略绳重及摩擦，下列说法正确的是( )
A. 拉力F为350N B. 动滑轮重为50N
C. 绳子自由端移动的速度为0.5m/s D. 该滑轮组的机械效率为83.3%
10. 如图甲所示，细线上端固定，线按同一方向绕在轻质纸筒上，将纸筒从一定高度水平释放，发现纸筒在下落过程中偏离竖直方向。小明认为纸筒偏离竖直方向的距离与细线缠绕的圈数和下落的高度有关。现设计了图乙所示的①②③④四种方案，实验时细线的长度相同且均匀密绕在相同纸筒上。四种方案中能验证猜想的是( )
A. ①② B. ①③ C. ②③ D. ③④
11. 如图是带有烘干功能的滚筒洗衣机，其洗衣和烘干可独立进行。小明为其设计了如图所示的电路，其中符合要求的是( )
A. B. C. D.
12. 如图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是( )
A. 电源电压为7V
B. 当R=30Ω时，电路消耗的总功率为1.6W
C. 滑动变阻器的功率变化范围为1.2W∼1.6W
D. 滑片滑动过程中，电压表与电流表示数之比不变
13. 自律的奇奇同学每天早上听到闹钟的铃声响起就会按时起床，铃声是由闹铃的______ 产生的；乐乐设置铃声来提醒他起床，是利用了声传递______ (填“信息”或“能量”)。
14. 如图所示，小男孩在平直路面上驱动滑板向前滑行，发现路旁的建筑往后退，这是以______ 为参照物。滑行时，他的脚不断用力向后蹬地，地面对鞋底的摩擦力方向向______ ；蹬地后双脚站在滑板上，滑板由于______ 向前滑行一段距离。
15. 幸福小区电梯内壁是抛光的不锈钢板。电梯门打开时，小吴看到“自己”，这是由于光发生______ 而形成的______ 像；走进电梯，“像”会______ (选填“靠近”或“远离”)她。门上的传感器通过______ (选填“红外线”或“紫外线”)感知乘客，确定是否关门。
16. 如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的______(填元件名称)；摩擦过程中，甲、乙的机械能转化为______能。这一原理为更好地开发利用海洋蓝色能源提供了新的可能。
17. 如图甲所示是磁悬浮列车的结构示意图，乙图所示是电磁铁A、B的简易原理图。根据学过的知识判断电磁铁A下端为______ 极，电磁铁B的上端为______ 极。当磁悬浮列车加速驶出车站时，列车的动能的变化情况是______ 。
18. 如图所示，在透明密闭正方体塑料盒的上下左右四个面的中心处挖出四个大小相同的圆孔，在孔的表面分别蒙上相同的橡皮膜a、c、b、d，抓住手柄将塑料盒竖直浸没到水中后静止。
(1)通过观察橡皮膜______ (填橡皮膜序号)的形变可知，液体内部存在向上的压强。
(2)支持液体内部同一深度处各个方向压强大小相等的现象是橡皮膜______ (选填“ac”或“bd”)的形变相同。
(3)不断增大塑料盒浸没后的深度，其受到浮力______ (选填“变大”、“变小”或“不变”)。
19. 天然气是一种低污染燃料，它是______(选填“可再生”或“不可再生”)能源，完全燃烧0.021m3的天然气可放出______ J的热量。若这些热量全部被水吸收，可使______ kg的水温度从20℃升高到60℃。[q天然气=4×107J/m3,c水=4.2×103J/(kg⋅℃)]
20. 如图所示，烛焰在光屏上刚好成清晰的像，则该像为______ (选填“放大”、“等大”或“缩小”)的实像。凸透镜不动，将蜡烛移至40cm刻度处，在光屏一侧通过透镜可以观察到______ 、放大的像，这个成像规律可以说明______ (选填“放大镜”、“幻灯机”或“照相机”)的原理。
21. 如图所示，用图甲的装置探究“水沸腾的规律”。试管中加入初始温度较高的水的目的是：______ ；实验中某时刻温度计示数如图乙所示，示数为______ ℃；若在高海拔地区完成该实验，水的沸点将______ 于100℃。
22. 如图所示，串联的两电阻丝(R1=5Ω,R2=10Ω)封闭在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，烧瓶中密封着等量的空气。现在利用此装置探究电流通过导体产生的热量与哪些因素有关时，闭合开关一段时间后，密闭烧瓶内的空气被加热，能观察到______ (选填“A”或“B”)气球先鼓起来，此方案是探究电流和通电时间相同时，电流通过电阻丝产生的热量与______ 大小的关系；当电流为0.2A时，通电10s，则电阻R1产生的热量是______ J。
23. 如图甲所示是厨房用的蒸蛋器，在使用的过程中蒸蛋器会通过上方的小孔喷出蒸汽，小新将自制的风车放在蒸蛋器上方成功的让风车转了起来，水蒸气推动风车的能量转化与图乙汽油机______ (填序号)冲程的能量转化相同；在此冲程完成过程中燃气内能的变化情况是______ 。如图丙所示为某汽油机在工作时的能量分配图，据图数据，该汽油机的效率为______ 。
24. 如图甲所示为桔槔，是古代农用工具。横长杆的一端悬挂重石，另一端用绳子与汲器(提水的容器)相连。当不提水时，横长杆的悬挂重石端位置较低，横长杆的汲器端位置较高当要提水时，人用力将汲器往下压，使汲器下降到水面下并让水流入汲器(同时捆绑重石的那端位置上升)，当汲器装满水后，人向上拉动绳子，就可让悬挂重石端的位置下降，同时将汲器中的水提升。我们建立如图乙模型来研究桔槔：假设横长杆为一个笔直的轻质杠杆，绳子与横长杆的连接点到支点的距离L1为1m，重石的悬挂点到支点的距离L2为2m，未装水的汲器的重力为10N。绳子的重力忽略不计(g取10N/kg)。
(1)使用桔棒提水时，能够省力，______ 省功(选填“也能”或“不能”)；
(2)文中“人用力将汲器往下压(汲器未接触水面)”的过程中，若匀速竖直下压，此时该力大小将______ (选填“变大”、“变小”或“不变”)；
(3)根据桔棒的理想模型分析，为实现不提水时，桔棒的重石端位置较低(接触地面)，重石至少______ kg；
(4)若装满水后汲器的重力为150N，重石的质量为3kg，根据桔棒的理想模型，通过计算分析，人匀速向上提装满水的汲器，借用桔穆提和直接用手提相比可省力______ N，
25. 按要求作图：
如图所示，入射光线AO和镜面的夹角为30∘，请画出AO的反射光线并标出反射角。
26. 如图所示是一种鸡蛋开壳器，AOB相当于一个杠杆。在简化示意图中O点为支点，F2为给鸡蛋开壳时杠杆所受阻力。请在简化示意图中画出：给鸡蛋开壳时作用在A点的最小动力F1及阻力臂l2。
27. 用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。
28. 电动汽车是绿色环保型交通工具，具有效率高、噪声小、无废气排放、无油污的优点。如图所示，某品牌电动汽车满载人员时人与车总质量为2t，车静止时轮胎与地面的总接触面积为800cm2，汽车在平直的公路上以20m/s的速度匀速行驶12km，此时电机驱动的功率为50kW，汽车所受阻力为满载人员时人与车总重力的0.1倍。(g取10N/kg)求：
(1)电动汽车静止在水平地面上对地面的压强；
(2)电动汽车匀速行驶过程中牵引力所做的功；
(3)电动汽车匀速行驶过程中电机驱动的效率。
29. 学习了密度知识后，小吴同学用天平和量筒测量食用油的密度。
(1)将天平放在水平桌面上，取下两侧托盘下的______ 后，指针开始摆动。将游码移至标尺左侧零刻度线处后发现指针静止在分度盘右侧，此时应将平衡螺母向______ 端调节，使横梁平衡；
(2)称出空烧杯的质量为28g，将适量的食用油倒入烧杯，称出烧杯和食用油的总质量如图1甲所示，则烧杯中食用油的质量为______ g，接着，将烧杯中的食用油倒入量筒中，示数如图1乙所示，则食用油的密度为______ g/cm3；
(3)本次实验测得食用油的密度______ (选填“偏大”或“偏小”)，主要原因是______ 。
(4)小吴同学查阅资料和深入思考后，找到了测量液体密度更精确简便的方法，操作如下：
①如图2甲、乙所示，把适量待测液体和水分别倒入两容器中并置于两电子秤上，再将两电子秤示数清零(按电子秤的清零键后，示数显示为零)；
②将系好细线的小物块(不吸收液体)缓慢浸没到待测液体中保持静止(未触底)，液体未溢出，如2图丙所示，记下电子秤的示数m1；
③将小物块取出，擦干后再缓慢浸没到水中保持静止(未触底)，水未溢出，如图2丁所示，记下电子秤的示数m2；
④则该液体密度的表达式ρ=______ 。(已知水的密度为ρ水)
30. 某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小新连接了如图甲所示的电路(电源电压保持4.5V不变)。
(1)请你用笔画线代替导线将图甲中实物电路连接完整(要求：滑动变阻器的滑片P向右移动时电路中电流变大，导线不能交叉)；
(2)连接好电路，闭合开关，发现电压表几乎无示数，电流表有示数，若故障只出在用电器上，则是______ 发生了______ 故障；
(3)图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，其中阴影面积的物理意义是______ 其数值为______ V；
(4)实验结束后，小新又找到一个标有“2.5V”字样的小灯泡，用它来替换图中的定值电阻R，并测量小灯泡的额定功率，某时刻电压表的读数为2V，要测量小灯泡的额定功率，应该将滑片向______ (选填“左”或“右”)调节，当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为______ W。
31. 学习小组用侧壁扎有小孔的长塑料瓶做“探究液体压强特点”的实验时，发现每次小孔中水的流量Q(单位时间内喷出水的体积)不同，水的流量与哪些因素有关。大家提出以下猜想：
猜想1：与小孔的形状有关
猜想2：与小孔距水面的深度h有关
猜想3：与小孔的横截面积S有关
(1)为验证猜想1，他们在三个相同塑料瓶侧壁的同一位置各扎一个小孔，三孔形状如图甲所示，在小孔处安装阀门和流量计(测流量的仪器)将瓶中均装满水，打开阀门，测出流量，此步骤存在的问题是______。
(2)肯定猜想1后，为探究猜想2，他们在同一塑料瓶的不同位置，分别开相同的圆孔。进行实验。
①下表是实验中测得的数据，请在图乙中描点作出流量Q与小孔深度的平方根 h的关系图线，表格中第3次流量Q=______cm3⋅s-1。
序号
孔面积S/cm2
孔深度h/cm
h平方根 h/ cm
流量Q/cm3⋅s-1
1
0.2
10
3.2
28
2
0.2
16
4.0
36
3
0.2
25
5.0
______
4
0.2
36
6.0
54
5
0.2
50
7.1
64
②进一步分析，他们认为深度影响流量的原因是深度越大，液体压强越______，喷出小孔的水流速也越大。
(3)对于猜想3，大家认为是正确的，为进一步探究流量Q与小孔横截面积S之间的定量关系，老师画了图丙所示的水柱模型，其中v表示水从小孔流出的速度，l表示时间t内流出水柱的长度，S表示小孔的横截面积。
①根据流量定义并结合模型，推导流量Q与流速v、面积S的关系式：Q=______；
②通常情况下，喷泉竖直向上喷出的水柱在上升阶段粗细并不均匀，则喷出水柱在空中上端较______(选填“粗”或“细”)。
32. 人们对自我保健越来越关注。图甲为某品牌足浴盆的相关参数，其内部电路可分为工作电路和控制电路两部分(如图乙所示)。闭合总开关S，当足浴盆有水注入到一定量时压控开关S1、S2就会自动闭合，此时R1、R2会同时工作，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式。
(1)图乙的工作电路中，处于保温状态时，工作的电阻是______ 。压控开关S1的作用是防止______ 达到保护电路的目的；
(2)控制电路中为电磁铁供电的电池电压为4V，Rx为热敏电阻，阻值随温度变化关系可由图丙中的某条曲线表示。当线圈中的电流大于或等于20mA时，控制电路中继电器的衔铁被吸合，则Rx阻值随温度变化的曲线为图丙中的______ ；
(3)求R2的阻值；
(4)在一次只接入足浴盆的使用过程中，20分钟内电能表的转盘(如图丁所示)转过了500r，求该过程中足浴盆的加热时间是多少？
答案和解析
1.【答案】C
【解析】解：音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。我们能区分鸟鸣和蛙声，这是因为鸟和蛙发出声音的音色不同。
故选：C。
音色是由发声体的材料和结构决定的，我们常用音色来区别不同发声体。
本题考查了音色的特点，不同发声体发出声音的音色不同。
2.【答案】A
【解析】解：易拉罐的下部有白霜形成，是由于空气中的水蒸气遇冷凝华为固态的冰晶，即白霜。
故选：A。
物质由气态直接变为固态叫凝华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
3.【答案】B
【解析】解：分子在永不停息地做无规则运动，所以小新闻到厨房里飘出饭菜的香味，是饭菜分子运动的结果，属于扩散现象，故B正确。
故选：B。
不同的物质在相互接触时，分子彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动。
本题考查学生对分子动理论的掌握，需要利用生活经验来进行解释。
4.【答案】B
【解析】解：由“只要衣服某一处加热，石墨烯复合材料就能把热量均匀传递到全身”知，石墨烯具有良好的导热性。
故选：B。
石墨烯是一种新发现的材料，它的物理性质是延展性好、导电性和导热性好、硬度大、熔点高等，根据它的这些特性我们就能知道它的用途。
本题考查了物质的性质，读懂题中的信息是解题的关键。
5.【答案】C
【解析】解：A、船在水面上的黑影是光沿直线传播形成的，故A错误；
B、水中的倒影属于平面镜成像，是光的反射现象，故B错误；
C、看到水底好像变浅了，是水底反射的光斜射入空气时发生折射，折射角大于入射角，人逆着光线看出，好像水底变浅，是光的折射现象，故C正确；
D、水面相当于平面镜，物体在平面镜中所成的像与物体等大，故小鸟俯冲向水面，它在水中的虚像大小不变，故D错误。
故选：C。
(1)影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
(2)光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，比如平面镜成像；
(3)光的折射是指光线从一种介质斜射入另一种介质时，光的传播方向发生改变的现象，比如透镜成像，水变浅了，水中的筷子折断了等；
(4)平面镜成像的特点：物体在平面镜中所成的像是虚像，像和物体的大小相等，它们的连线垂直于镜面，它们到镜面的距离相等。
本题通过几个日常生活中的现象考查了对光沿直线传播、光的折射、光的反射、平面镜成像特点等知识点的理解，在学习过程中要善于利用所学知识解释有关现象。
6.【答案】A
【解析】解：A.将冰箱的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故A正确；
BC、生活用水是导体，用湿布擦拭通电的用电器、在电线上晾晒衣物易发生触电事故，故BC错误；
D、用雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故D错误。
故选：A。
(1)金属外壳的用电器，外壳一定要接地；
(2)生活用水是导体；
(3)当雷雨天，树作为地面上的“凸出物”，雷电电流会通过树干传下来。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
7.【答案】D
【解析】解：AB、放上瓶盖后，鸡蛋上方的受力面积增大了，根据p=FS可知，在压力一定时，鸡蛋受到的压强减小了，所以敲击时鸡蛋上部受到的压强甲比乙小，故AB正确；
C、鸡蛋乙被敲碎，说明力能改变物体的形状，故C正确；
D、物体间力的作用是相互的，金属筷子对鸡蛋的力等于鸡蛋对筷子的力，故D错误。
故选：D。
(1)力可以改变物体的形状，可以改变物体的运动状态；
(2)减小压强的方法：在压力一定时，通过增大受力面积来减小压强，在受力面积一定时，通过减小压力来减小压强；
(3)物体间力的作用是相互的。
本题考查力的作用效果、压强大小的影响因素，是一道联系生活实际的题目。
8.【答案】A
【解析】解：由题意可知，风力涡轮机是利用风力带动线圈切割磁场线，从而产生电流，与发电机原理相同。
A.闭合电路的部分导体在磁场中做切割磁感线运动，产生电流，是发电机原理，故A正确；
B.该装置是奥斯特实验，说明电流的周围存在磁场，故B错误；
C.该装置是探究电荷间的相互作用规律，故C错误；
D.图中有电源，是电动机工作原理，故D错误。
故选：A。
闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这是电磁感应现象。
电磁部分包括三部分内容：磁效应、电磁感应、通电导体在磁场中受力而运动，掌握电动机、发电机、电磁铁、扬声器、话筒、电磁起重机等工作原理。
9.【答案】B
【解析】解：
A.由图乙可知，在20s内拉力F做的功：W总=6000J，
由图甲可知，滑轮组绳子的有效股数n=2，
则物体M沿竖直方向匀速提升10m时，绳子自由端移动的距离：s=nh=2×10m=20m，
由W总=Fs可得，拉力：F=W总s=6000J20m=300N，故A错误；
B.忽略绳重及摩擦，由F=1n(G+G动)可得，
动滑轮的重力：G动=nF-G=2×300N-550N=50N，故B正确；
C.绳子自由端移动的速度：v=st=20m20s=1m/s，故C错误；
D.拉力做的有用功：W有=Gh=550N×10m=5500J，
滑轮组的机械效率：η=W有W总×100%=5500J6000J×100%≈91.7%，故D错误。
故选：B。
(1)根据图乙得出在20s内拉力F做的功，由图甲可知滑轮组绳子的有效股数，物体M沿竖直方向匀速提升10m时，根据s=nh求出绳子自由端移动的距离，利用W总=Fs求出拉力的大小；
(2)忽略绳重及摩擦，根据F=1n(G+G动)求出动滑轮的重力；
(3)根据v=st求出绳子自由端移动的速度；
(4)根据W=Gh求出拉力做的有用功，利用η=W有W总×100%求出滑轮组的机械效率。
本题考查了做功公式和速度公式、滑轮组拉力公式、滑轮组机械效率公式的应用，明确有用功和总功的含义以及从图象中获取有用的信息是关键。
10.【答案】C
【解析】解：本题应用控制变量法研究纸筒偏离竖直方向的距离与细线缠绕的圈数和下落的高度是否有关。实验时细线的长度相同且均匀密绕在相同纸筒上，可通过剩余细线的长度判断细线缠绕的圈数，进而通过两个纸筒的高度和细线缠绕的圈数进行判断。
①两个纸筒高度、细线缠绕的圈数都不一样，不符合控制变量法的要求，故不能验证猜想；
②两个纸筒高度一样，细线缠绕的圈数不一样，可研究纸筒偏离竖直方向的距离与细线缠绕的圈数是否有关，故能验证猜想；
③两个纸筒高度不一样，细线缠绕的圈数一样，可研究纸筒偏离竖直方向的距离与下落的高度是否有关，故能验证猜想；
④两个纸筒高度、细线缠绕的圈数都一样，不符合控制变量法的要求，故不能验证猜想。
故选：C。
本题实验应用了控制变量法，根据实验方法，探究纸筒偏离竖直方向的距离与细线缠绕的圈数和下落的高度的关系。
本题主要考查学生对控制变量法的应用。是一道基础题。
11.【答案】D
【解析】解：
A.由电路图可知，开关S1闭合时电动机工作，再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；
B.由电路图可知，开关S1闭合时加热器工作，再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；
C.由电路图可知，开关S1闭合时电动机和加热器串联同时工作，再闭合S2时电动机工作，加热器不能独立工作，故C不符合题意；
D.由电路图可知，只闭合S1时电动机工作，只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。
故选：D。
由题意可知，洗衣和烘干可独立进行，说明加热器和电动机可以独立工作、互不影响即为并联，据此进行解答。
本题主要考查的是串并联电路的特点以及开关的作用，用排除法可以得出正确的答案。
12.【答案】B
【解析】解：(1)由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
由图乙可知，当滑动变阻器的电阻为10Ω时，其两端的电压为4V，通过电路的电流为：I1=U1R1=4V10Ω=0.4A，
串联电路总电压等于各部分电压之和，则电源电压为：U=U1+I1R0=4V+0.4A×R0-------①；
滑动变阻器的电阻为30Ω时，其两端的电压为6V，通过电路的电流为：I2=U2R2=6V30Ω=0.2A，
则电源电压为：U=U2+I2R0=6V+0.2A×R0-------②；
联立①②得，R0=10Ω，U=8V，
当R=30Ω时，电路消耗的总功率为P=UI2=8V×0.2A=1.6W，故A错误，B正确；
(2)R0与R串联接入电路，电路的总功率等于各部分功率之和，则R的功率为：PR=P-P0=UI-I2R0，即PR=8V×I-I2×10Ω，
由抛物线的性质可知当I=8V-2×(-10Ω)=0.4A时，R的功率最大，最大功率PR=-(8V)24×(-10Ω)=1.6W，
通过电路的电流最小时，滑动变阻器的电功率最小，
根据串联电路电阻规律结合欧姆定律可得通过电路的最小电流：I'=UR+R0=8V40Ω+10Ω=0.16A，
滑动变阻器的最小电功率PR'=I'2R=(0.16A)2×40Ω=1.024W，
滑动变阻器的功率变化范围为1.024W∼1.6W，故C错误；
(3)根据欧姆定律可知电压表与电流表示数之比是滑动变阻器接入电路的阻值，滑片滑动过程中，滑动变阻器接入电路的阻值是变化的，故D错误。
故选：B。
(1)由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
由图乙可知，当滑动变阻器的电阻为10Ω时，其两端的电压为4V，根据欧姆定律计算通过电路的电流，根据串联电路电压规律结合欧姆定律表示电源电压，
滑动变阻器的电阻为30Ω时，其两端的电压为6V，根据欧姆定律计算通过电路的电流，根据串联电路电压规律结合欧姆定律表示电源电压，联立解方程可得定值电阻的阻值和电源电压；
根据P=UI计算当R=30Ω时电路消耗的总功率；
(2)R0与R串联接入电路，电路的总功率等于各部分功率之和，根据P=UI表示R的功率，根据抛物线的性质计算滑动变阻器的最大功率，通过电路的电流最小时，滑动变阻器的电功率最小，根据串联电路电阻规律结合欧姆定律计算通过电路的最小电流，根据P=I2R计算滑动变阻器的最小电功率，进一步确定滑动变阻器的功率变化范围；
(3)根据欧姆定律可知电压表与电流表示数之比是滑动变阻器接入电路的阻值，滑片滑动过程中，滑动变阻器接入电路的阻值是变化的。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用，有一定难度。
13.【答案】振动 信息
【解析】解：铃声是由闹铃的振动产生的；乐乐设置铃声来提醒他起床，是利用了声传递信息。
故答案为：振动；信息。
声音是物体的振动产生的；声音可以传递信息，也可以传递能量。
本题考查了声音的产生和声音可以传递信息的特点，属于基础题。
14.【答案】滑板 前 惯性
【解析】解：他向前运动，建筑相对于他不断后退，位置不断改变，所以以滑板为参照物，建筑是后退的；
滑行时，脚不断用力向后蹬地，脚相对于地面有向后运动的趋势，所以地面对鞋底的摩擦力方向向前；
蹬地后双脚站在滑板上，滑板由于惯性，仍要保持原来的运动状态，会向前滑行一段距离。
故答案为：滑板；前；惯性。
(1)运动的物体相对于参照物位置不断改变；
(2)摩擦力的方向与物体相对运动的方向相反；
(3)一切物体都有保持原来运动状态不变的性质，叫惯性。
本题考查了参照物的选择、摩擦力方向的判断、惯性等，属力学基础题。
15.【答案】反射 虚 靠近 红外线
【解析】解：抛光的不锈钢板相当于平面镜。小玉看到不锈钢板“里面”的“自己”，这是由于光发生反射而形成的虚像；
走进电梯，物距减小，由于平面镜成像时，像距等于物距，像距也会减小，此时“像”会靠近自己；
门上的传感器通过红外线感知乘客是否关门。
故答案为：反射；虚；靠近；红外线。
不锈钢板成像原理与平面镜相同，像与物大小相等，像的大小与物距无关；
一切物体都会向外辐射红外线，温度越高，辐射的红外线越多，自动门的传感器就是通过接收到人体发出的红外线工作的。
本题考查了平面镜成像的特点和红外线的应用，属于基础题。
16.【答案】电源 电
【解析】解：甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的电源；摩擦过程中，甲、乙的机械能转化为电能。
故答案为：电源；电。
(1)电源是为电路提供电能的装置。
(2)摩擦起电的过程，将机械能转化为电能。
知道电路中各构成部分的作用，理解摩擦起电中的能量转化，可解答此题。
17.【答案】N S 增大
【解析】解：由图(a)可知，使车身悬浮于轨道上，车身必须受到一个向上的力。故电磁铁B的上端与电磁铁A的下端之间要相互吸引；根据安培定则可判断图(b)中A的下端为N极，根据异名磁极相互吸引，则B的上端为S极。
当磁悬浮列车加速驶出车站时，质量不变，速度增加，则列车的动能增大。
故答案为：N；S；增大。
根据安培定则判定电磁铁的极性；同名磁极相互排斥，异名磁极相互吸引。
动能大小与物体的质量及运动速度有关。
本题考查了磁极间的相互作用规律和安培定则在磁悬浮列车上的应用。两种车悬浮的道理都是利用磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
18.【答案】c b、d 变小
【解析】解：(1)实验中，我们通过观察橡皮膜的形变来反映液体内部向各个方向都有压强，当橡皮膜c向上凸起时，说明液体内部存在向上的压强；
(2)橡皮膜b、d处于水中相同深度处，若橡皮膜b、d的形变程度相同，说明液体内部同一深度处各个方向压强大小相等；
(3)不断增大塑料盒浸没后的深度，各橡皮膜受到的压强不断增大，形变程度不断增大，塑料盒的体积不断减小，在水的密度一定时，
由公式F浮=ρ液gV排可知，塑料盒受到的浮力变小。
故答案为：(1)c；(2)b、d；(3)变小。
(1)本实验中，通过观察橡皮膜的形变来反映液体内部向各个方向都有压强，同时在液体密度一定时，通过观察橡皮膜的形变程度来说明压强与深度的关系。
(2)根据公式F浮=ρ液gV排来分析浮力的大小变化。
本题考查液体内部压强特点的应用，难度一般。
19.【答案】不可再生 8.4×105 5
【解析】解：(1)天然气是化石能源的一种，化石能源、核能等能源会越用越少，不可能在短期内从自然界得到补充，所以它们都属于不可再生能源；
(2)天然气放出的热量Q=Vq天然气=0.021m3×4×107J/m3=8.4×105J；
(3)天然气放出的热量Q可知，水吸收的热量为8.4×105J，由Q=cmΔt得，水得质量m=QcΔt=8.4×105J4.2×103J/(kg⋅℃)×(60℃-20℃)=5kg。
故答案为：(1)不可再生；(2)8.4×105；(3)5。
(1)从能源是否可再利用的角度可分为可再生能源和不可再生能源。化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们都属于不可再生能源；
(2)利用Q=Vq可求天然气完全燃烧放出的热量；
(3)利用Q=cmΔt求水的质量。
本题考查了热值、比热容计算和能源的分类，注意掌握基础知识。
20.【答案】等大 正立 放大镜
【解析】解：由图可知，此时的u=v=30.0cm，凸透镜成倒立、等大的实像；此时的u=v=2f=30.0cm，所以f=15.0cm；将蜡烛移至40cm刻度处，物距小于焦距，在光屏一侧通过透镜可以观察到正立、放大的虚像，这个成像规律可以说明放大镜的原理。
故答案为：等大；正立；放大镜。
当物距等于像距时，成倒立、等大的实像；此时物距等于二倍焦距；物距小于焦距，凸透镜成正立、放大的虚像，其应用是放大镜。
本题考查了凸透镜成像规律及其应用，属于基础题。
21.【答案】缩短加热时间 94 低
【解析】解：(1)试管中加入初始温度较高的水，是为了缩短加热时间；
(2)由乙图可知，该温度计的分度值为1℃，液柱的上表面与温度计90刻度线上方的第4条刻度线对齐，读数为94℃；
(3)一个标准大气压下水的沸点是100℃，在高海拔地区完成该实验，气压降低，水的沸点将低于100℃。
故答案为：(1)缩短加热时间；(2)94；(3)低。
(1)提高水的初温或减少水的质量目的是缩短加热时间；
(2)温度计读数时要明确温度计的分度值，视线与液柱的液面相平；
(3)一个标准大气压下水的沸点是100℃，海拔高，气压低，沸点低。
本题考查水沸腾实验、温度计读数方法、沸点与气压关系等知识。
22.【答案】B 电阻 2
【解析】解：(1)实验中阻值不相等两电阻串联，根据串联电路电流特点可知两电阻中的电流相等，在通电时间相同时，根据焦耳定律可知，电阻大的电阻丝产生的热量多，由于R1
(2)电阻R1产生的热量：Q1=I2R1t=(0.2A)2×5Ω×10s=2J。
故答案为：B；电阻；2。
(1)电流产生热量与导体中的电流、导体电阻和通电时间有关，在电流和通电时间相同时，电阻越大产生的热量越多；
(2)根据焦耳定律Q=I2Rt求出电阻R1产生的热量。
本题探究电流产生的热量与电流及电阻的关系以及焦耳定律的应用，要求能正确分析电路，掌握串联电路的特点，并灵活应用焦耳定律分析解答。
23.【答案】③ 内能转化为机械能 25%
【解析】解：水蒸气推动风车转动时，内能转变成机械能，它和汽油机的做功冲程的能量转化相同，在此冲程完成过程中燃气内能的变化情况是内能转化为机械能；根据图示可知：W总=400J+300J+250J+250J=1200J；W有=300J，故机械效率：
η=W有W总=300J1200J=25%。
故答案为：③；内能转化为机械能；25%。
(1)水蒸气推动风车转动时，内能转变成机械能。
(2)机械效率是有用功与总功之比。
本题考查了热机效率和能量转化，属于基础题。
24.【答案】不能 不变 0.560
【解析】解：(1)由功的原理可知，使用桔槔提水时，能够省力，但不能省功；
(2)文中“人用力将汲器往下压”的过程中，若匀速竖直下压，根据相似三角形的知识可知阻力臂和动力臂之比不变，阻力不变，根据杠杆平衡条件F1L1=F2L2可知此时该力将不变；
(3)根据杠杆平衡条件可知为实现不提水时，桔槔的重石端位置较低(接触地面)，应满足的条件是G重石L2>G汲器L1；则G重石>G汲器L1L2=10N×1m2m=5N，m重石>G石g=5N10N/kg0.5kg；
(3)人直接匀速向上提装满水的汲器时，汲器处于平衡状态，受到的拉力和汲器的重力是一对平衡力，则此时人施加的拉力F1=G1=150N；
人借用桔槔匀速向上提装满水的汲器时，设人施加的拉力为F2，
此时汲器受到竖直向下的重力和竖直向上人施加的拉力、绳子的作用力处于平衡状态，
由力的平衡条件可得：G1=F2+F绳，则F绳=G1-F2，
由杠杆的平衡条件可得：G重石L2=F绳L1，即G重石L2=(G1-F2)L1，则3kg×10N/kg×2m=(150N-F2)×1m，F2=90N；
则借用桔槔提和直接用手提相比省的力：ΔF=F1-F2=150N-90N=60N。
故答案为：(1)不能；(2)不变；(3)0.5；(4)60。
(1)功的原理是使用任何机械都不省功，使用机械的目的是省力或省距离，有时为了方便可以改变用力方向；
(2)根据杠杆平衡条件结合相似三角形的知识分析人用力将汲器往下压的过程中，匀速竖直下压时动力大小的变化；
(3)杠杆转动时的方向取决于力和对应力臂的乘积；
(4)人直接匀速向上提装满水的汲器时，汲器处于平衡状态，受到的拉力和汲器的重力是一对平衡力，二力大小相等；人借用桔槔匀速向上提装满水的汲器时，汲器受到竖直向下的重力和竖直向上人施加的拉力、绳子的作用力处于平衡状态，根据力的平衡条件求出绳子的拉力，根据杠杆的平衡条件求出人施加的拉力，两次拉力之差即为借用桔槔提和直接用手提相比省的力。
本题考查了功的原理和杠杆平衡条件以及二力平衡条件的应用，正确的得出人借用桔槔匀速向上提装满水的汲器时的拉力是关键。
25.【答案】解：入射光线AO与平面镜之间的夹角是30∘，则入射角为90∘-30∘=60∘，过入射点作出法线，然后根据反射角等于入射角，在法线右侧画出反射光线OB，反射光线与法线之间的夹角为反射角，反射角=60∘，如图所示：
【解析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数。
作反射光线时，先确定反射点，根据反射角等于入射角在同一平面内法线的另一侧画出反射光线，注意完成题目的要求。
26.【答案】解：
(1)由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向垂直OA向下，过点A垂直于OA向下作出最小动力F1的示意图；
(2)反向延长画出F2的作用线，从支点O作动力F2作用线的垂线，支点到垂足的距离为动力臂l2，如图所示：
【解析】(1)杠杆平衡条件：动力×动力臂=阻力×阻力臂(F1L1=F2L2)，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
(2)力臂的概念：力臂是指从支点到力的作用线的距离。
作杠杆上最小力的关键是找到最长的力臂，已知力的作用点时，以支点到力的作用点间的距离作为力臂是最长的力臂。
27.【答案】解：开关控制电灯时，开关和电灯串联，火线首先过开关再入灯泡，然后接到零线上；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示：
。
【解析】电灯的接法：火线首先进开关，再入电灯顶端的金属点，零线直接接入电灯的螺旋口；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线。
本题考查了家庭电路的连接，属于基础题。
28.【答案】解：(1)车的总质量为2t，对地面的压力等于重力：
F=G=mg=2×103kg×10N/kg=2×104N，
车静止时轮胎与地面接触的总面积为S=800cm2=0.08m2，
静止在水平地面上对地面的压强：
p=FS=2×104N0.08m2=2.5×105Pa；
(2)因电动汽车匀速行驶过程中处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，电动汽车匀速行驶过程中的牵引力：
F=f=0.1G=0.1×2×104N=2×103N，
牵引力所做的功：
W=Fs=2×103N×12×103m=2.4×107J；
(3)根据v=st得电动汽车行驶的时间为：
t=sv=12×103m20m/s=600s；
电动汽车匀速行驶过程中驱动电机消耗的电能：
W电=Pt=50×103W×600s=3×107J；
该电动汽车的效率：
η=WW电=2.4×107J3×107J×100%=80%。
答：(1)静止在水平地面上对地面的压强为2.5×105Pa；
(2)匀速行驶过程中牵引力所做的功2.4×107J；
(3)匀速行驶过程中驱动电机的效率为80%。
【解析】(1)驾驶员与车的总质量为2t，对地面的压力等于重力，根据G=mg求出压力大小；已知车静止时轮胎与地面接触的总面积，根据p=FS求静止在水平地面上对地面的压强；
(2)电动汽车匀速行驶过程中处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据F=f=0.1G=0.1mg求出牵引力的大小，利用W=Fs求出牵引力所做的功；
(3)根据v=st得电动汽车行驶的时间；
知道驱动电机的功率，根据W=Pt求出消耗的电能；
电动汽车牵引力做的功和消耗的电能之比即为该电动汽车的效率。
本题考查了压强、速度公式、重力公式、做功公式、效率公式以及二力平衡条件的应用，涉及到的知识点较多，有一点的综合性。
29.【答案】垫圈 左 33.20.83偏大 将烧杯中的食用油倒入量筒时，烧杯中会有残留，使体积变小 m1m2ρ水
【解析】解：(1)用天平测量物体的质量时，首先把天平放在水平桌面上，取下两侧的垫圈，把游码放在标尺左端的零刻线处。
然后调节横梁两端的平衡螺母，使横梁平衡，在调节过程中，若指针偏向分度盘的右侧，应将平衡螺母向左边调节；
(2)由图甲知，烧杯和食用油的总质量为：m总=50g+10g+1.2g=61.2g，
食用油的质量为：m油=m总-m杯=61.2g-28g=33.2g，
由乙图知，食用油的体积为：V=40mL=40cm3，
食用油的密度：ρ=mV=33.2g40cm3=0.83g/cm3；
(3)将食用油从烧杯倒入量筒时不可能完全倒干净，导致体积的测量结果会偏小，而质量的测量是准确的，根据ρ=mV可知，此密度的测量结果比真实值偏大；
(4)因为将两电子秤示数清零，所以根据题意可知m1为小物块排开液体的质量，m2为小物块排开水的质量，物块浸没在液体中和浸没在水中的体积相等都等于物块的体积，
则物块排开液体的体积为：V排液=V物=V排水=m2ρ水，
液体的密度为：ρ液=m1v液=m1m2ρ水=m1m2ρ水。
故答案为：(1)垫圈；左；(2)33.2；0.83；(3)偏大；将烧杯中的食用油倒入量筒时，烧杯中会有残留；(4)m1m2ρ水。
(1)在天平使用时，应先将天平放在水平的桌面上，取下两侧的垫圈，而后将天平的游码移到标尺左端的零刻度线处；
调节天平横梁平衡时，根据指针的偏转方向判断天平哪端下沉，调节过程中，平衡螺母向上翘的方向移动；
(2)天平读数时应将砝码的质量与游码的示数相加，食用油的质量为烧杯和食用油的总质量与空烧杯的质量之差；
读出量筒中的体积，利用量筒读数时，视线应与凹液面相平，利用密度公式可计算出食用油的密度；
(3)将烧杯中的食用油倒入量筒时，烧杯中会有残留，据此分析解答；
(4)因为将两电子秤示数清零，所以根据题意可知m1为小物块排开液体的质量，m2为小物块排开水的质量，物块浸没在液体中和浸没在水中的体积相等都等于物块的体积，根据水的密度求出物块排开水的体积即物块排开液体的体积，再根据密度公式ρ=mV求出液体的密度。
此实验中考查了天平的调节与读数、量筒的读数、密度公式的运用等，这都是该实验中应掌握的基本知识。
30.【答案】定值电阻R 短路 定值电阻R两端的电压 3 右 0.75
【解析】解：(1)滑动变阻器的滑片P向右移动时电路中电流变大，说明滑动变阻器接入电路的阻值变小，故滑动变阻器选用右下接线柱与电阻R串联在电路中，如下图所示：
；
(2)连接好电路，闭合开关，发现电流表有示数，说明电路是通路；电压表几乎无示数，说明电压表并联的电路短路或电压表短路或电压表断路，若故障只出在用电器上，则是定值电阻R发生了短路故障；
(3)由图乙可知，横轴表示电阻R，纵轴表示电流I，阴影部分的面积等于纵轴的数据乘以横轴的数据，即I×R=U，则阴影部分的面积表示的物理量是定值电阻R两端的电压；
由图乙可知，定值电阻两端电压为UV=IR=0.6A×5Ω=……=0.2A×15Ω=3V；
(4)某时刻电压表的读数为2V，小于灯泡额定电压2.5V，要测量小灯泡的额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应该将滑片向右调节，当小灯泡正常发光时，电流表的示数如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡额定功率为：
P=UI=2.5V×0.3A=0.75W。
故答案为：(1)见解答图；(2)定值电阻R；短路；(3)定值电阻R两端的电压；3；(4)右；0.75。
(1)滑动变阻器的滑片P向右移动时电路中电流变大，说明滑动变阻器接入电路的阻值变小，据此确定滑动变阻器选用的下端接线柱；
(2)连接好电路，闭合开关，发现电流表有示数，说明电路是通路；电压表几乎无示数，说明电压表并联的电路短路或电压表短路或电压表断路；
(3)阴影部分是长方形，长方形的面积=长×宽；坐标系中，纵坐标电流I的值可代表长，横坐标电阻R的值代表宽，长×宽可以表示为IR，因为U=IR，所以阴影面积的物理意义是定值电阻R两端的电压；根据图乙结合U=IR求出定值电阻两端电压；
(4)比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；根据电流表选用量程确定分度值读数，利用P=UI求出灯泡的额定功率。
本题探究通电导体中电流与电阻的关系实验，考查了电路连接、故障分析、图像分析、实验操作和功率的计算等知识。
31.【答案】没有控制小孔的横截面积相等
45 大 Sv 粗
【解析】解：(1)由题意，三个小孔的深度相同，形状不同，但没有保持小孔的横截面积相同，违背了控制变量法的应用；
(2)①在乙图中，把表中各数据描点，再连接，如下图：
通过图象可以得出，流量Q和小孔深度的平方根 h成一次函数；
取序号2、4的数据( h是一个精确数值)，得出Q=9× h的函数式，则表格中第3次流量Q=9×5.0=45cm3⋅s-1；
②深度影响流量的原因是深度越大，液体的压强越大，喷出小孔的水的流速越大；
(3)①由题图丙知，流量Q相当于单位时间流出的水柱的体积(水是圆柱体)，水柱的长度v，则流量Q=Sv；
②从喷口喷出的水的流量Q=Sv是定值，单位时间出来的水的体积不变，随着水柱的上升，v在不断变小时，横截面积S在不断增大，因此上升阶段的水柱呈现的形态是上端较粗。
故答案为：(1)没有控制小孔的横截面积相等；(2)①如图所示； 45； ②大；(3)①Sv；②粗。
(1)根据控制变量法分析解答；
(2)①根据表格数据描点画出图象；
②通过图象可以得出，流量Q和小孔深度的平方根 h成一次函数；
根据表格中的数据得出流量Q和小孔深度的平方根 h的函数式，则可以得出表格中第3次流量；
②液体的压强随深度的增加而增加；
(3)①根据水的流量Q的定义分析解答；
②从喷口喷出的水的流量Q=Sv是定值，单位时间出来的水的体积不变，随着水柱的上升，v在不断变小时，横截面积S在不断增大。
本题考查了控制变量法的应用以及学生根据题中信息来分析解答题目的能力，有一定的难度。
32.【答案】R1 足浴盆中没有水时加热电路工作 D
【解析】解：
(1)由题知，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙知，此时工作电路中只有R1接入电路中，即工作的电阻是R1，
当足浴盆注入一定量水时压控开关S1才自动闭合，这样可以防止足浴盆中没有水也会闭合电路，而让电路处于工作状态，即起到了保护作用；
(2)控制电路中线圈与热敏电阻Rx串联，由题知，当足浴盆中水温加热至40℃时，线圈中的电流大于或等于20毫安，电磁铁才会将衔铁吸合，说明温度升高，由欧姆定律知热敏电阻Rx的阻值减小，故图丙中A、B曲线不符合题意；
由串联电路特点和欧姆定律可得，当线圈中的电流等于20mA=0.02A时，控制电路的总电阻：
R总=Rx+R线圈=UI，即：Rx+100Ω=6V0.02A，解得：Rx=200Ω；
当水温达到40℃，由图丙中曲线C对应电阻为300Ω、曲线D对应电阻为200Ω，故R1阻值随温度变化的曲线为图丙中D。
(3)在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，
根据甲中参数知：P加热=2100W，P保温=100W，
所以，R2的功率：P2=P加热-P保温=2100W-100W=2000W，
由P=U2R可得，R2的阻值；R2=U2P2=(220V)22000W=24.2Ω；
(4)20分钟内电能表的转盘转过了500r，消耗的电能为：W=5002500kW⋅h=0.2kW⋅h=7.2×105J；
整个工作时间为20min=1200s；
则：W=W加热+W保温=P加热t加热+P保温t保温=2100W×t加热+100W×(1200s-t加热)=7.2×105J，解得：t加热=300s。
故答案为：(1)R1；足浴盆中没有水时加热电路工作；
(2)D；
(3)R2的阻值为24.2Ω；
(4)该过程中足浴盆的加热时间是300s。
(1)控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙可知，哪个是工作的电阻；当足浴盆注入一定量水时压控开关S1才自动闭合，由此分析；
(2)足浴盆中水温加热至40℃，线圈中的电流大于或等于20毫安时，电磁铁才会将衔铁吸合，由此可知热敏电阻Rx的阻值随温度变化趋势，并计算Rx的电阻，由此结合图丙判断；
(3)在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，根据甲中参数，先计算R2的功率，再根据P=U2R计算R2的阻值；
(4)由电能表表盘转过的次数、电能表的参数求出消耗的电能；根据W=Pt计算时间的大小。
本题考查了电磁继电器的认识、串联和并联电路特点、欧姆定律以及电功和电功率公式的应用，很好的体现物理知识在生活中的应用。
2023年江苏省无锡市新吴区中考物理二模试卷
1. 初夏的傍晚，鸟鸣悠扬，蛙声一片，分辨鸟鸣和蛙声的主要依据是声音的( )
A. 响度 B. 音调 C. 音色 D. 频率
2. 如图甲所示，将冰块放于易拉罐中并加入适量的盐，用筷子搅拌大约半分钟，用温度计测量罐中冰与盐水混合物的温度，可以看到温度计的示数低于0℃。这时观察易拉罐下部和底部，就会发现白霜，如图乙。白霜的形成属于( )
A. 凝华 B. 凝固 C. 液化 D. 熔化
3. 小新在家学做菜，厨房里菜香四溢，这个现象说明( )
A. 分子间存在空隙 B. 分子处在永不停息的无规则运动中
C. 分子间存在引力 D. 分子间存在斥力
4. 2022北京冬奥会颁奖礼仪服的内胆添加“神秘材料”——石墨烯，只要衣服某一处加热，石墨烯复合材料就能把热量均匀传递到全身，薄薄一层，就能抵御-30℃的低温。由此可知，石墨烯具有很好的( )
A. 延展性 B. 导热性 C. 磁性 D. 弹性
5. 无锡市太湖鼋头渚风景区是国家重点风景名胜区，如图所示，下列说法正确的是( )
A. 船在水面上的黑影是光的反射形成的
B. 水中的倒影是由光的直线传播形成的
C. 水底看起来比实际要浅是光的折射现象
D. 小鸟俯冲向水面，它在水中的虚像越来越大
6. 图中，符合安全原则的是( )
A. 将冰箱的金属外壳接地
B. 用湿抹布擦发光的灯泡
C. 在电线上晾晒衣物
D. 雷雨天在大树下避雨
7. 为了说明骑电动车要戴安全头盔的道理，小吴同学做了一个模拟实验：将两个相似的鸡蛋甲、乙分别放在纸筒上，鸡蛋甲上方放一个轻质瓶盖，拿一根金属筷子用大小相同的力分别敲击，如图所示。结果鸡蛋甲完好无损，鸡蛋乙立即破碎。下列有关叙述错误的是( )
A. 放上瓶盖后可以增大受力面积
B. 敲击时鸡蛋上部受到的压强甲比乙小
C. 鸡蛋乙被敲碎说明力能改变物体的形状
D. 鸡蛋碎了是因为金属筷子对鸡蛋的力远远大于鸡蛋对筷子的力
8. 第22届世界杯在炎热的卡塔尔进行，所有场地周边都配备有一种“ElPalm凉亭”，如图所示，它装有风力涡轮机，其内部有磁铁，风进入装置带动线圈摆动可提供电能。下列实验能解释“EIPalm凉亭”发电原理的是( )
A. B.
C. D.
9. 用如图甲所示的滑轮组提升物体M，已知物体M所受的重力为550N，卷扬机加在绳子自由端的拉力F将物体M在20s内沿竖直方向匀速提升10m，拉力F做的功W随时间t的变化图像如图乙所示，忽略绳重及摩擦，下列说法正确的是( )
A. 拉力F为350N B. 动滑轮重为50N
C. 绳子自由端移动的速度为0.5m/s D. 该滑轮组的机械效率为83.3%
10. 如图甲所示，细线上端固定，线按同一方向绕在轻质纸筒上，将纸筒从一定高度水平释放，发现纸筒在下落过程中偏离竖直方向。小明认为纸筒偏离竖直方向的距离与细线缠绕的圈数和下落的高度有关。现设计了图乙所示的①②③④四种方案，实验时细线的长度相同且均匀密绕在相同纸筒上。四种方案中能验证猜想的是( )
A. ①② B. ①③ C. ②③ D. ③④
11. 如图是带有烘干功能的滚筒洗衣机，其洗衣和烘干可独立进行。小明为其设计了如图所示的电路，其中符合要求的是( )
A. B. C. D.
12. 如图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是( )
A. 电源电压为7V
B. 当R=30Ω时，电路消耗的总功率为1.6W
C. 滑动变阻器的功率变化范围为1.2W∼1.6W
D. 滑片滑动过程中，电压表与电流表示数之比不变
13. 自律的奇奇同学每天早上听到闹钟的铃声响起就会按时起床，铃声是由闹铃的______ 产生的；乐乐设置铃声来提醒他起床，是利用了声传递______ (填“信息”或“能量”)。
14. 如图所示，小男孩在平直路面上驱动滑板向前滑行，发现路旁的建筑往后退，这是以______ 为参照物。滑行时，他的脚不断用力向后蹬地，地面对鞋底的摩擦力方向向______ ；蹬地后双脚站在滑板上，滑板由于______ 向前滑行一段距离。
15. 幸福小区电梯内壁是抛光的不锈钢板。电梯门打开时，小吴看到“自己”，这是由于光发生______ 而形成的______ 像；走进电梯，“像”会______ (选填“靠近”或“远离”)她。门上的传感器通过______ (选填“红外线”或“紫外线”)感知乘客，确定是否关门。
16. 如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的______(填元件名称)；摩擦过程中，甲、乙的机械能转化为______能。这一原理为更好地开发利用海洋蓝色能源提供了新的可能。
17. 如图甲所示是磁悬浮列车的结构示意图，乙图所示是电磁铁A、B的简易原理图。根据学过的知识判断电磁铁A下端为______ 极，电磁铁B的上端为______ 极。当磁悬浮列车加速驶出车站时，列车的动能的变化情况是______ 。
18. 如图所示，在透明密闭正方体塑料盒的上下左右四个面的中心处挖出四个大小相同的圆孔，在孔的表面分别蒙上相同的橡皮膜a、c、b、d，抓住手柄将塑料盒竖直浸没到水中后静止。
(1)通过观察橡皮膜______ (填橡皮膜序号)的形变可知，液体内部存在向上的压强。
(2)支持液体内部同一深度处各个方向压强大小相等的现象是橡皮膜______ (选填“ac”或“bd”)的形变相同。
(3)不断增大塑料盒浸没后的深度，其受到浮力______ (选填“变大”、“变小”或“不变”)。
19. 天然气是一种低污染燃料，它是______(选填“可再生”或“不可再生”)能源，完全燃烧0.021m3的天然气可放出______ J的热量。若这些热量全部被水吸收，可使______ kg的水温度从20℃升高到60℃。[q天然气=4×107J/m3,c水=4.2×103J/(kg⋅℃)]
20. 如图所示，烛焰在光屏上刚好成清晰的像，则该像为______ (选填“放大”、“等大”或“缩小”)的实像。凸透镜不动，将蜡烛移至40cm刻度处，在光屏一侧通过透镜可以观察到______ 、放大的像，这个成像规律可以说明______ (选填“放大镜”、“幻灯机”或“照相机”)的原理。
21. 如图所示，用图甲的装置探究“水沸腾的规律”。试管中加入初始温度较高的水的目的是：______ ；实验中某时刻温度计示数如图乙所示，示数为______ ℃；若在高海拔地区完成该实验，水的沸点将______ 于100℃。
22. 如图所示，串联的两电阻丝(R1=5Ω,R2=10Ω)封闭在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，烧瓶中密封着等量的空气。现在利用此装置探究电流通过导体产生的热量与哪些因素有关时，闭合开关一段时间后，密闭烧瓶内的空气被加热，能观察到______ (选填“A”或“B”)气球先鼓起来，此方案是探究电流和通电时间相同时，电流通过电阻丝产生的热量与______ 大小的关系；当电流为0.2A时，通电10s，则电阻R1产生的热量是______ J。
23. 如图甲所示是厨房用的蒸蛋器，在使用的过程中蒸蛋器会通过上方的小孔喷出蒸汽，小新将自制的风车放在蒸蛋器上方成功的让风车转了起来，水蒸气推动风车的能量转化与图乙汽油机______ (填序号)冲程的能量转化相同；在此冲程完成过程中燃气内能的变化情况是______ 。如图丙所示为某汽油机在工作时的能量分配图，据图数据，该汽油机的效率为______ 。
24. 如图甲所示为桔槔，是古代农用工具。横长杆的一端悬挂重石，另一端用绳子与汲器(提水的容器)相连。当不提水时，横长杆的悬挂重石端位置较低，横长杆的汲器端位置较高当要提水时，人用力将汲器往下压，使汲器下降到水面下并让水流入汲器(同时捆绑重石的那端位置上升)，当汲器装满水后，人向上拉动绳子，就可让悬挂重石端的位置下降，同时将汲器中的水提升。我们建立如图乙模型来研究桔槔：假设横长杆为一个笔直的轻质杠杆，绳子与横长杆的连接点到支点的距离L1为1m，重石的悬挂点到支点的距离L2为2m，未装水的汲器的重力为10N。绳子的重力忽略不计(g取10N/kg)。
(1)使用桔棒提水时，能够省力，______ 省功(选填“也能”或“不能”)；
(2)文中“人用力将汲器往下压(汲器未接触水面)”的过程中，若匀速竖直下压，此时该力大小将______ (选填“变大”、“变小”或“不变”)；
(3)根据桔棒的理想模型分析，为实现不提水时，桔棒的重石端位置较低(接触地面)，重石至少______ kg；
(4)若装满水后汲器的重力为150N，重石的质量为3kg，根据桔棒的理想模型，通过计算分析，人匀速向上提装满水的汲器，借用桔穆提和直接用手提相比可省力______ N，
25. 按要求作图：
如图所示，入射光线AO和镜面的夹角为30∘，请画出AO的反射光线并标出反射角。
26. 如图所示是一种鸡蛋开壳器，AOB相当于一个杠杆。在简化示意图中O点为支点，F2为给鸡蛋开壳时杠杆所受阻力。请在简化示意图中画出：给鸡蛋开壳时作用在A点的最小动力F1及阻力臂l2。
27. 用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。
28. 电动汽车是绿色环保型交通工具，具有效率高、噪声小、无废气排放、无油污的优点。如图所示，某品牌电动汽车满载人员时人与车总质量为2t，车静止时轮胎与地面的总接触面积为800cm2，汽车在平直的公路上以20m/s的速度匀速行驶12km，此时电机驱动的功率为50kW，汽车所受阻力为满载人员时人与车总重力的0.1倍。(g取10N/kg)求：
(1)电动汽车静止在水平地面上对地面的压强；
(2)电动汽车匀速行驶过程中牵引力所做的功；
(3)电动汽车匀速行驶过程中电机驱动的效率。
29. 学习了密度知识后，小吴同学用天平和量筒测量食用油的密度。
(1)将天平放在水平桌面上，取下两侧托盘下的______ 后，指针开始摆动。将游码移至标尺左侧零刻度线处后发现指针静止在分度盘右侧，此时应将平衡螺母向______ 端调节，使横梁平衡；
(2)称出空烧杯的质量为28g，将适量的食用油倒入烧杯，称出烧杯和食用油的总质量如图1甲所示，则烧杯中食用油的质量为______ g，接着，将烧杯中的食用油倒入量筒中，示数如图1乙所示，则食用油的密度为______ g/cm3；
(3)本次实验测得食用油的密度______ (选填“偏大”或“偏小”)，主要原因是______ 。
(4)小吴同学查阅资料和深入思考后，找到了测量液体密度更精确简便的方法，操作如下：
①如图2甲、乙所示，把适量待测液体和水分别倒入两容器中并置于两电子秤上，再将两电子秤示数清零(按电子秤的清零键后，示数显示为零)；
②将系好细线的小物块(不吸收液体)缓慢浸没到待测液体中保持静止(未触底)，液体未溢出，如2图丙所示，记下电子秤的示数m1；
③将小物块取出，擦干后再缓慢浸没到水中保持静止(未触底)，水未溢出，如图2丁所示，记下电子秤的示数m2；
④则该液体密度的表达式ρ=______ 。(已知水的密度为ρ水)
30. 某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小新连接了如图甲所示的电路(电源电压保持4.5V不变)。
(1)请你用笔画线代替导线将图甲中实物电路连接完整(要求：滑动变阻器的滑片P向右移动时电路中电流变大，导线不能交叉)；
(2)连接好电路，闭合开关，发现电压表几乎无示数，电流表有示数，若故障只出在用电器上，则是______ 发生了______ 故障；
(3)图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，其中阴影面积的物理意义是______ 其数值为______ V；
(4)实验结束后，小新又找到一个标有“2.5V”字样的小灯泡，用它来替换图中的定值电阻R，并测量小灯泡的额定功率，某时刻电压表的读数为2V，要测量小灯泡的额定功率，应该将滑片向______ (选填“左”或“右”)调节，当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为______ W。
31. 学习小组用侧壁扎有小孔的长塑料瓶做“探究液体压强特点”的实验时，发现每次小孔中水的流量Q(单位时间内喷出水的体积)不同，水的流量与哪些因素有关。大家提出以下猜想：
猜想1：与小孔的形状有关
猜想2：与小孔距水面的深度h有关
猜想3：与小孔的横截面积S有关
(1)为验证猜想1，他们在三个相同塑料瓶侧壁的同一位置各扎一个小孔，三孔形状如图甲所示，在小孔处安装阀门和流量计(测流量的仪器)将瓶中均装满水，打开阀门，测出流量，此步骤存在的问题是______。
(2)肯定猜想1后，为探究猜想2，他们在同一塑料瓶的不同位置，分别开相同的圆孔。进行实验。
①下表是实验中测得的数据，请在图乙中描点作出流量Q与小孔深度的平方根 h的关系图线，表格中第3次流量Q=______cm3⋅s-1。
序号
孔面积S/cm2
孔深度h/cm
h平方根 h/ cm
流量Q/cm3⋅s-1
1
0.2
10
3.2
28
2
0.2
16
4.0
36
3
0.2
25
5.0
______
4
0.2
36
6.0
54
5
0.2
50
7.1
64
②进一步分析，他们认为深度影响流量的原因是深度越大，液体压强越______，喷出小孔的水流速也越大。
(3)对于猜想3，大家认为是正确的，为进一步探究流量Q与小孔横截面积S之间的定量关系，老师画了图丙所示的水柱模型，其中v表示水从小孔流出的速度，l表示时间t内流出水柱的长度，S表示小孔的横截面积。
①根据流量定义并结合模型，推导流量Q与流速v、面积S的关系式：Q=______；
②通常情况下，喷泉竖直向上喷出的水柱在上升阶段粗细并不均匀，则喷出水柱在空中上端较______(选填“粗”或“细”)。
32. 人们对自我保健越来越关注。图甲为某品牌足浴盆的相关参数，其内部电路可分为工作电路和控制电路两部分(如图乙所示)。闭合总开关S，当足浴盆有水注入到一定量时压控开关S1、S2就会自动闭合，此时R1、R2会同时工作，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式。
(1)图乙的工作电路中，处于保温状态时，工作的电阻是______ 。压控开关S1的作用是防止______ 达到保护电路的目的；
(2)控制电路中为电磁铁供电的电池电压为4V，Rx为热敏电阻，阻值随温度变化关系可由图丙中的某条曲线表示。当线圈中的电流大于或等于20mA时，控制电路中继电器的衔铁被吸合，则Rx阻值随温度变化的曲线为图丙中的______ ；
(3)求R2的阻值；
(4)在一次只接入足浴盆的使用过程中，20分钟内电能表的转盘(如图丁所示)转过了500r，求该过程中足浴盆的加热时间是多少？
答案和解析
1.【答案】C
【解析】解：音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。我们能区分鸟鸣和蛙声，这是因为鸟和蛙发出声音的音色不同。
故选：C。
音色是由发声体的材料和结构决定的，我们常用音色来区别不同发声体。
本题考查了音色的特点，不同发声体发出声音的音色不同。
2.【答案】A
【解析】解：易拉罐的下部有白霜形成，是由于空气中的水蒸气遇冷凝华为固态的冰晶，即白霜。
故选：A。
物质由气态直接变为固态叫凝华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
3.【答案】B
【解析】解：分子在永不停息地做无规则运动，所以小新闻到厨房里飘出饭菜的香味，是饭菜分子运动的结果，属于扩散现象，故B正确。
故选：B。
不同的物质在相互接触时，分子彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动。
本题考查学生对分子动理论的掌握，需要利用生活经验来进行解释。
4.【答案】B
【解析】解：由“只要衣服某一处加热，石墨烯复合材料就能把热量均匀传递到全身”知，石墨烯具有良好的导热性。
故选：B。
石墨烯是一种新发现的材料，它的物理性质是延展性好、导电性和导热性好、硬度大、熔点高等，根据它的这些特性我们就能知道它的用途。
本题考查了物质的性质，读懂题中的信息是解题的关键。
5.【答案】C
【解析】解：A、船在水面上的黑影是光沿直线传播形成的，故A错误；
B、水中的倒影属于平面镜成像，是光的反射现象，故B错误；
C、看到水底好像变浅了，是水底反射的光斜射入空气时发生折射，折射角大于入射角，人逆着光线看出，好像水底变浅，是光的折射现象，故C正确；
D、水面相当于平面镜，物体在平面镜中所成的像与物体等大，故小鸟俯冲向水面，它在水中的虚像大小不变，故D错误。
故选：C。
(1)影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
(2)光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，比如平面镜成像；
(3)光的折射是指光线从一种介质斜射入另一种介质时，光的传播方向发生改变的现象，比如透镜成像，水变浅了，水中的筷子折断了等；
(4)平面镜成像的特点：物体在平面镜中所成的像是虚像，像和物体的大小相等，它们的连线垂直于镜面，它们到镜面的距离相等。
本题通过几个日常生活中的现象考查了对光沿直线传播、光的折射、光的反射、平面镜成像特点等知识点的理解，在学习过程中要善于利用所学知识解释有关现象。
6.【答案】A
【解析】解：A.将冰箱的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故A正确；
BC、生活用水是导体，用湿布擦拭通电的用电器、在电线上晾晒衣物易发生触电事故，故BC错误；
D、用雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故D错误。
故选：A。
(1)金属外壳的用电器，外壳一定要接地；
(2)生活用水是导体；
(3)当雷雨天，树作为地面上的“凸出物”，雷电电流会通过树干传下来。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
7.【答案】D
【解析】解：AB、放上瓶盖后，鸡蛋上方的受力面积增大了，根据p=FS可知，在压力一定时，鸡蛋受到的压强减小了，所以敲击时鸡蛋上部受到的压强甲比乙小，故AB正确；
C、鸡蛋乙被敲碎，说明力能改变物体的形状，故C正确；
D、物体间力的作用是相互的，金属筷子对鸡蛋的力等于鸡蛋对筷子的力，故D错误。
故选：D。
(1)力可以改变物体的形状，可以改变物体的运动状态；
(2)减小压强的方法：在压力一定时，通过增大受力面积来减小压强，在受力面积一定时，通过减小压力来减小压强；
(3)物体间力的作用是相互的。
本题考查力的作用效果、压强大小的影响因素，是一道联系生活实际的题目。
8.【答案】A
【解析】解：由题意可知，风力涡轮机是利用风力带动线圈切割磁场线，从而产生电流，与发电机原理相同。
A.闭合电路的部分导体在磁场中做切割磁感线运动，产生电流，是发电机原理，故A正确；
B.该装置是奥斯特实验，说明电流的周围存在磁场，故B错误；
C.该装置是探究电荷间的相互作用规律，故C错误；
D.图中有电源，是电动机工作原理，故D错误。
故选：A。
闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这是电磁感应现象。
电磁部分包括三部分内容：磁效应、电磁感应、通电导体在磁场中受力而运动，掌握电动机、发电机、电磁铁、扬声器、话筒、电磁起重机等工作原理。
9.【答案】B
【解析】解：
A.由图乙可知，在20s内拉力F做的功：W总=6000J，
由图甲可知，滑轮组绳子的有效股数n=2，
则物体M沿竖直方向匀速提升10m时，绳子自由端移动的距离：s=nh=2×10m=20m，
由W总=Fs可得，拉力：F=W总s=6000J20m=300N，故A错误；
B.忽略绳重及摩擦，由F=1n(G+G动)可得，
动滑轮的重力：G动=nF-G=2×300N-550N=50N，故B正确；
C.绳子自由端移动的速度：v=st=20m20s=1m/s，故C错误；
D.拉力做的有用功：W有=Gh=550N×10m=5500J，
滑轮组的机械效率：η=W有W总×100%=5500J6000J×100%≈91.7%，故D错误。
故选：B。
(1)根据图乙得出在20s内拉力F做的功，由图甲可知滑轮组绳子的有效股数，物体M沿竖直方向匀速提升10m时，根据s=nh求出绳子自由端移动的距离，利用W总=Fs求出拉力的大小；
(2)忽略绳重及摩擦，根据F=1n(G+G动)求出动滑轮的重力；
(3)根据v=st求出绳子自由端移动的速度；
(4)根据W=Gh求出拉力做的有用功，利用η=W有W总×100%求出滑轮组的机械效率。
本题考查了做功公式和速度公式、滑轮组拉力公式、滑轮组机械效率公式的应用，明确有用功和总功的含义以及从图象中获取有用的信息是关键。
10.【答案】C
【解析】解：本题应用控制变量法研究纸筒偏离竖直方向的距离与细线缠绕的圈数和下落的高度是否有关。实验时细线的长度相同且均匀密绕在相同纸筒上，可通过剩余细线的长度判断细线缠绕的圈数，进而通过两个纸筒的高度和细线缠绕的圈数进行判断。
①两个纸筒高度、细线缠绕的圈数都不一样，不符合控制变量法的要求，故不能验证猜想；
②两个纸筒高度一样，细线缠绕的圈数不一样，可研究纸筒偏离竖直方向的距离与细线缠绕的圈数是否有关，故能验证猜想；
③两个纸筒高度不一样，细线缠绕的圈数一样，可研究纸筒偏离竖直方向的距离与下落的高度是否有关，故能验证猜想；
④两个纸筒高度、细线缠绕的圈数都一样，不符合控制变量法的要求，故不能验证猜想。
故选：C。
本题实验应用了控制变量法，根据实验方法，探究纸筒偏离竖直方向的距离与细线缠绕的圈数和下落的高度的关系。
本题主要考查学生对控制变量法的应用。是一道基础题。
11.【答案】D
【解析】解：
A.由电路图可知，开关S1闭合时电动机工作，再闭合S2时电动机和加热器并联同时工作，加热器不能独立工作，故A不符合题意；
B.由电路图可知，开关S1闭合时加热器工作，再闭合S2时电动机和加热器并联同时工作，电动机不能独立工作，故B不符合题意；
C.由电路图可知，开关S1闭合时电动机和加热器串联同时工作，再闭合S2时电动机工作，加热器不能独立工作，故C不符合题意；
D.由电路图可知，只闭合S1时电动机工作，只闭合S2时加热器工作，电动机和加热器均能独立进行，故D符合题意。
故选：D。
由题意可知，洗衣和烘干可独立进行，说明加热器和电动机可以独立工作、互不影响即为并联，据此进行解答。
本题主要考查的是串并联电路的特点以及开关的作用，用排除法可以得出正确的答案。
12.【答案】B
【解析】解：(1)由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
由图乙可知，当滑动变阻器的电阻为10Ω时，其两端的电压为4V，通过电路的电流为：I1=U1R1=4V10Ω=0.4A，
串联电路总电压等于各部分电压之和，则电源电压为：U=U1+I1R0=4V+0.4A×R0-------①；
滑动变阻器的电阻为30Ω时，其两端的电压为6V，通过电路的电流为：I2=U2R2=6V30Ω=0.2A，
则电源电压为：U=U2+I2R0=6V+0.2A×R0-------②；
联立①②得，R0=10Ω，U=8V，
当R=30Ω时，电路消耗的总功率为P=UI2=8V×0.2A=1.6W，故A错误，B正确；
(2)R0与R串联接入电路，电路的总功率等于各部分功率之和，则R的功率为：PR=P-P0=UI-I2R0，即PR=8V×I-I2×10Ω，
由抛物线的性质可知当I=8V-2×(-10Ω)=0.4A时，R的功率最大，最大功率PR=-(8V)24×(-10Ω)=1.6W，
通过电路的电流最小时，滑动变阻器的电功率最小，
根据串联电路电阻规律结合欧姆定律可得通过电路的最小电流：I'=UR+R0=8V40Ω+10Ω=0.16A，
滑动变阻器的最小电功率PR'=I'2R=(0.16A)2×40Ω=1.024W，
滑动变阻器的功率变化范围为1.024W∼1.6W，故C错误；
(3)根据欧姆定律可知电压表与电流表示数之比是滑动变阻器接入电路的阻值，滑片滑动过程中，滑动变阻器接入电路的阻值是变化的，故D错误。
故选：B。
(1)由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
由图乙可知，当滑动变阻器的电阻为10Ω时，其两端的电压为4V，根据欧姆定律计算通过电路的电流，根据串联电路电压规律结合欧姆定律表示电源电压，
滑动变阻器的电阻为30Ω时，其两端的电压为6V，根据欧姆定律计算通过电路的电流，根据串联电路电压规律结合欧姆定律表示电源电压，联立解方程可得定值电阻的阻值和电源电压；
根据P=UI计算当R=30Ω时电路消耗的总功率；
(2)R0与R串联接入电路，电路的总功率等于各部分功率之和，根据P=UI表示R的功率，根据抛物线的性质计算滑动变阻器的最大功率，通过电路的电流最小时，滑动变阻器的电功率最小，根据串联电路电阻规律结合欧姆定律计算通过电路的最小电流，根据P=I2R计算滑动变阻器的最小电功率，进一步确定滑动变阻器的功率变化范围；
(3)根据欧姆定律可知电压表与电流表示数之比是滑动变阻器接入电路的阻值，滑片滑动过程中，滑动变阻器接入电路的阻值是变化的。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用，有一定难度。
13.【答案】振动 信息
【解析】解：铃声是由闹铃的振动产生的；乐乐设置铃声来提醒他起床，是利用了声传递信息。
故答案为：振动；信息。
声音是物体的振动产生的；声音可以传递信息，也可以传递能量。
本题考查了声音的产生和声音可以传递信息的特点，属于基础题。
14.【答案】滑板 前 惯性
【解析】解：他向前运动，建筑相对于他不断后退，位置不断改变，所以以滑板为参照物，建筑是后退的；
滑行时，脚不断用力向后蹬地，脚相对于地面有向后运动的趋势，所以地面对鞋底的摩擦力方向向前；
蹬地后双脚站在滑板上，滑板由于惯性，仍要保持原来的运动状态，会向前滑行一段距离。
故答案为：滑板；前；惯性。
(1)运动的物体相对于参照物位置不断改变；
(2)摩擦力的方向与物体相对运动的方向相反；
(3)一切物体都有保持原来运动状态不变的性质，叫惯性。
本题考查了参照物的选择、摩擦力方向的判断、惯性等，属力学基础题。
15.【答案】反射 虚 靠近 红外线
【解析】解：抛光的不锈钢板相当于平面镜。小玉看到不锈钢板“里面”的“自己”，这是由于光发生反射而形成的虚像；
走进电梯，物距减小，由于平面镜成像时，像距等于物距，像距也会减小，此时“像”会靠近自己；
门上的传感器通过红外线感知乘客是否关门。
故答案为：反射；虚；靠近；红外线。
不锈钢板成像原理与平面镜相同，像与物大小相等，像的大小与物距无关；
一切物体都会向外辐射红外线，温度越高，辐射的红外线越多，自动门的传感器就是通过接收到人体发出的红外线工作的。
本题考查了平面镜成像的特点和红外线的应用，属于基础题。
16.【答案】电源 电
【解析】解：甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的电源；摩擦过程中，甲、乙的机械能转化为电能。
故答案为：电源；电。
(1)电源是为电路提供电能的装置。
(2)摩擦起电的过程，将机械能转化为电能。
知道电路中各构成部分的作用，理解摩擦起电中的能量转化，可解答此题。
17.【答案】N S 增大
【解析】解：由图(a)可知，使车身悬浮于轨道上，车身必须受到一个向上的力。故电磁铁B的上端与电磁铁A的下端之间要相互吸引；根据安培定则可判断图(b)中A的下端为N极，根据异名磁极相互吸引，则B的上端为S极。
当磁悬浮列车加速驶出车站时，质量不变，速度增加，则列车的动能增大。
故答案为：N；S；增大。
根据安培定则判定电磁铁的极性；同名磁极相互排斥，异名磁极相互吸引。
动能大小与物体的质量及运动速度有关。
本题考查了磁极间的相互作用规律和安培定则在磁悬浮列车上的应用。两种车悬浮的道理都是利用磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
18.【答案】c b、d 变小
【解析】解：(1)实验中，我们通过观察橡皮膜的形变来反映液体内部向各个方向都有压强，当橡皮膜c向上凸起时，说明液体内部存在向上的压强；
(2)橡皮膜b、d处于水中相同深度处，若橡皮膜b、d的形变程度相同，说明液体内部同一深度处各个方向压强大小相等；
(3)不断增大塑料盒浸没后的深度，各橡皮膜受到的压强不断增大，形变程度不断增大，塑料盒的体积不断减小，在水的密度一定时，
由公式F浮=ρ液gV排可知，塑料盒受到的浮力变小。
故答案为：(1)c；(2)b、d；(3)变小。
(1)本实验中，通过观察橡皮膜的形变来反映液体内部向各个方向都有压强，同时在液体密度一定时，通过观察橡皮膜的形变程度来说明压强与深度的关系。
(2)根据公式F浮=ρ液gV排来分析浮力的大小变化。
本题考查液体内部压强特点的应用，难度一般。
19.【答案】不可再生 8.4×105 5
【解析】解：(1)天然气是化石能源的一种，化石能源、核能等能源会越用越少，不可能在短期内从自然界得到补充，所以它们都属于不可再生能源；
(2)天然气放出的热量Q=Vq天然气=0.021m3×4×107J/m3=8.4×105J；
(3)天然气放出的热量Q可知，水吸收的热量为8.4×105J，由Q=cmΔt得，水得质量m=QcΔt=8.4×105J4.2×103J/(kg⋅℃)×(60℃-20℃)=5kg。
故答案为：(1)不可再生；(2)8.4×105；(3)5。
(1)从能源是否可再利用的角度可分为可再生能源和不可再生能源。化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们都属于不可再生能源；
(2)利用Q=Vq可求天然气完全燃烧放出的热量；
(3)利用Q=cmΔt求水的质量。
本题考查了热值、比热容计算和能源的分类，注意掌握基础知识。
20.【答案】等大 正立 放大镜
【解析】解：由图可知，此时的u=v=30.0cm，凸透镜成倒立、等大的实像；此时的u=v=2f=30.0cm，所以f=15.0cm；将蜡烛移至40cm刻度处，物距小于焦距，在光屏一侧通过透镜可以观察到正立、放大的虚像，这个成像规律可以说明放大镜的原理。
故答案为：等大；正立；放大镜。
当物距等于像距时，成倒立、等大的实像；此时物距等于二倍焦距；物距小于焦距，凸透镜成正立、放大的虚像，其应用是放大镜。
本题考查了凸透镜成像规律及其应用，属于基础题。
21.【答案】缩短加热时间 94 低
【解析】解：(1)试管中加入初始温度较高的水，是为了缩短加热时间；
(2)由乙图可知，该温度计的分度值为1℃，液柱的上表面与温度计90刻度线上方的第4条刻度线对齐，读数为94℃；
(3)一个标准大气压下水的沸点是100℃，在高海拔地区完成该实验，气压降低，水的沸点将低于100℃。
故答案为：(1)缩短加热时间；(2)94；(3)低。
(1)提高水的初温或减少水的质量目的是缩短加热时间；
(2)温度计读数时要明确温度计的分度值，视线与液柱的液面相平；
(3)一个标准大气压下水的沸点是100℃，海拔高，气压低，沸点低。
本题考查水沸腾实验、温度计读数方法、沸点与气压关系等知识。
22.【答案】B 电阻 2
【解析】解：(1)实验中阻值不相等两电阻串联，根据串联电路电流特点可知两电阻中的电流相等，在通电时间相同时，根据焦耳定律可知，电阻大的电阻丝产生的热量多，由于R1
(2)电阻R1产生的热量：Q1=I2R1t=(0.2A)2×5Ω×10s=2J。
故答案为：B；电阻；2。
(1)电流产生热量与导体中的电流、导体电阻和通电时间有关，在电流和通电时间相同时，电阻越大产生的热量越多；
(2)根据焦耳定律Q=I2Rt求出电阻R1产生的热量。
本题探究电流产生的热量与电流及电阻的关系以及焦耳定律的应用，要求能正确分析电路，掌握串联电路的特点，并灵活应用焦耳定律分析解答。
23.【答案】③ 内能转化为机械能 25%
【解析】解：水蒸气推动风车转动时，内能转变成机械能，它和汽油机的做功冲程的能量转化相同，在此冲程完成过程中燃气内能的变化情况是内能转化为机械能；根据图示可知：W总=400J+300J+250J+250J=1200J；W有=300J，故机械效率：
η=W有W总=300J1200J=25%。
故答案为：③；内能转化为机械能；25%。
(1)水蒸气推动风车转动时，内能转变成机械能。
(2)机械效率是有用功与总功之比。
本题考查了热机效率和能量转化，属于基础题。
24.【答案】不能 不变 0.560
【解析】解：(1)由功的原理可知，使用桔槔提水时，能够省力，但不能省功；
(2)文中“人用力将汲器往下压”的过程中，若匀速竖直下压，根据相似三角形的知识可知阻力臂和动力臂之比不变，阻力不变，根据杠杆平衡条件F1L1=F2L2可知此时该力将不变；
(3)根据杠杆平衡条件可知为实现不提水时，桔槔的重石端位置较低(接触地面)，应满足的条件是G重石L2>G汲器L1；则G重石>G汲器L1L2=10N×1m2m=5N，m重石>G石g=5N10N/kg0.5kg；
(3)人直接匀速向上提装满水的汲器时，汲器处于平衡状态，受到的拉力和汲器的重力是一对平衡力，则此时人施加的拉力F1=G1=150N；
人借用桔槔匀速向上提装满水的汲器时，设人施加的拉力为F2，
此时汲器受到竖直向下的重力和竖直向上人施加的拉力、绳子的作用力处于平衡状态，
由力的平衡条件可得：G1=F2+F绳，则F绳=G1-F2，
由杠杆的平衡条件可得：G重石L2=F绳L1，即G重石L2=(G1-F2)L1，则3kg×10N/kg×2m=(150N-F2)×1m，F2=90N；
则借用桔槔提和直接用手提相比省的力：ΔF=F1-F2=150N-90N=60N。
故答案为：(1)不能；(2)不变；(3)0.5；(4)60。
(1)功的原理是使用任何机械都不省功，使用机械的目的是省力或省距离，有时为了方便可以改变用力方向；
(2)根据杠杆平衡条件结合相似三角形的知识分析人用力将汲器往下压的过程中，匀速竖直下压时动力大小的变化；
(3)杠杆转动时的方向取决于力和对应力臂的乘积；
(4)人直接匀速向上提装满水的汲器时，汲器处于平衡状态，受到的拉力和汲器的重力是一对平衡力，二力大小相等；人借用桔槔匀速向上提装满水的汲器时，汲器受到竖直向下的重力和竖直向上人施加的拉力、绳子的作用力处于平衡状态，根据力的平衡条件求出绳子的拉力，根据杠杆的平衡条件求出人施加的拉力，两次拉力之差即为借用桔槔提和直接用手提相比省的力。
本题考查了功的原理和杠杆平衡条件以及二力平衡条件的应用，正确的得出人借用桔槔匀速向上提装满水的汲器时的拉力是关键。
25.【答案】解：入射光线AO与平面镜之间的夹角是30∘，则入射角为90∘-30∘=60∘，过入射点作出法线，然后根据反射角等于入射角，在法线右侧画出反射光线OB，反射光线与法线之间的夹角为反射角，反射角=60∘，如图所示：
【解析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数。
作反射光线时，先确定反射点，根据反射角等于入射角在同一平面内法线的另一侧画出反射光线，注意完成题目的要求。
26.【答案】解：
(1)由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向垂直OA向下，过点A垂直于OA向下作出最小动力F1的示意图；
(2)反向延长画出F2的作用线，从支点O作动力F2作用线的垂线，支点到垂足的距离为动力臂l2，如图所示：
【解析】(1)杠杆平衡条件：动力×动力臂=阻力×阻力臂(F1L1=F2L2)，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
(2)力臂的概念：力臂是指从支点到力的作用线的距离。
作杠杆上最小力的关键是找到最长的力臂，已知力的作用点时，以支点到力的作用点间的距离作为力臂是最长的力臂。
27.【答案】解：开关控制电灯时，开关和电灯串联，火线首先过开关再入灯泡，然后接到零线上；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示：
。
【解析】电灯的接法：火线首先进开关，再入电灯顶端的金属点，零线直接接入电灯的螺旋口；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线。
本题考查了家庭电路的连接，属于基础题。
28.【答案】解：(1)车的总质量为2t，对地面的压力等于重力：
F=G=mg=2×103kg×10N/kg=2×104N，
车静止时轮胎与地面接触的总面积为S=800cm2=0.08m2，
静止在水平地面上对地面的压强：
p=FS=2×104N0.08m2=2.5×105Pa；
(2)因电动汽车匀速行驶过程中处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，电动汽车匀速行驶过程中的牵引力：
F=f=0.1G=0.1×2×104N=2×103N，
牵引力所做的功：
W=Fs=2×103N×12×103m=2.4×107J；
(3)根据v=st得电动汽车行驶的时间为：
t=sv=12×103m20m/s=600s；
电动汽车匀速行驶过程中驱动电机消耗的电能：
W电=Pt=50×103W×600s=3×107J；
该电动汽车的效率：
η=WW电=2.4×107J3×107J×100%=80%。
答：(1)静止在水平地面上对地面的压强为2.5×105Pa；
(2)匀速行驶过程中牵引力所做的功2.4×107J；
(3)匀速行驶过程中驱动电机的效率为80%。
【解析】(1)驾驶员与车的总质量为2t，对地面的压力等于重力，根据G=mg求出压力大小；已知车静止时轮胎与地面接触的总面积，根据p=FS求静止在水平地面上对地面的压强；
(2)电动汽车匀速行驶过程中处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据F=f=0.1G=0.1mg求出牵引力的大小，利用W=Fs求出牵引力所做的功；
(3)根据v=st得电动汽车行驶的时间；
知道驱动电机的功率，根据W=Pt求出消耗的电能；
电动汽车牵引力做的功和消耗的电能之比即为该电动汽车的效率。
本题考查了压强、速度公式、重力公式、做功公式、效率公式以及二力平衡条件的应用，涉及到的知识点较多，有一点的综合性。
29.【答案】垫圈 左 33.20.83偏大 将烧杯中的食用油倒入量筒时，烧杯中会有残留，使体积变小 m1m2ρ水
【解析】解：(1)用天平测量物体的质量时，首先把天平放在水平桌面上，取下两侧的垫圈，把游码放在标尺左端的零刻线处。
然后调节横梁两端的平衡螺母，使横梁平衡，在调节过程中，若指针偏向分度盘的右侧，应将平衡螺母向左边调节；
(2)由图甲知，烧杯和食用油的总质量为：m总=50g+10g+1.2g=61.2g，
食用油的质量为：m油=m总-m杯=61.2g-28g=33.2g，
由乙图知，食用油的体积为：V=40mL=40cm3，
食用油的密度：ρ=mV=33.2g40cm3=0.83g/cm3；
(3)将食用油从烧杯倒入量筒时不可能完全倒干净，导致体积的测量结果会偏小，而质量的测量是准确的，根据ρ=mV可知，此密度的测量结果比真实值偏大；
(4)因为将两电子秤示数清零，所以根据题意可知m1为小物块排开液体的质量，m2为小物块排开水的质量，物块浸没在液体中和浸没在水中的体积相等都等于物块的体积，
则物块排开液体的体积为：V排液=V物=V排水=m2ρ水，
液体的密度为：ρ液=m1v液=m1m2ρ水=m1m2ρ水。
故答案为：(1)垫圈；左；(2)33.2；0.83；(3)偏大；将烧杯中的食用油倒入量筒时，烧杯中会有残留；(4)m1m2ρ水。
(1)在天平使用时，应先将天平放在水平的桌面上，取下两侧的垫圈，而后将天平的游码移到标尺左端的零刻度线处；
调节天平横梁平衡时，根据指针的偏转方向判断天平哪端下沉，调节过程中，平衡螺母向上翘的方向移动；
(2)天平读数时应将砝码的质量与游码的示数相加，食用油的质量为烧杯和食用油的总质量与空烧杯的质量之差；
读出量筒中的体积，利用量筒读数时，视线应与凹液面相平，利用密度公式可计算出食用油的密度；
(3)将烧杯中的食用油倒入量筒时，烧杯中会有残留，据此分析解答；
(4)因为将两电子秤示数清零，所以根据题意可知m1为小物块排开液体的质量，m2为小物块排开水的质量，物块浸没在液体中和浸没在水中的体积相等都等于物块的体积，根据水的密度求出物块排开水的体积即物块排开液体的体积，再根据密度公式ρ=mV求出液体的密度。
此实验中考查了天平的调节与读数、量筒的读数、密度公式的运用等，这都是该实验中应掌握的基本知识。
30.【答案】定值电阻R 短路 定值电阻R两端的电压 3 右 0.75
【解析】解：(1)滑动变阻器的滑片P向右移动时电路中电流变大，说明滑动变阻器接入电路的阻值变小，故滑动变阻器选用右下接线柱与电阻R串联在电路中，如下图所示：
；
(2)连接好电路，闭合开关，发现电流表有示数，说明电路是通路；电压表几乎无示数，说明电压表并联的电路短路或电压表短路或电压表断路，若故障只出在用电器上，则是定值电阻R发生了短路故障；
(3)由图乙可知，横轴表示电阻R，纵轴表示电流I，阴影部分的面积等于纵轴的数据乘以横轴的数据，即I×R=U，则阴影部分的面积表示的物理量是定值电阻R两端的电压；
由图乙可知，定值电阻两端电压为UV=IR=0.6A×5Ω=……=0.2A×15Ω=3V；
(4)某时刻电压表的读数为2V，小于灯泡额定电压2.5V，要测量小灯泡的额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应该将滑片向右调节，当小灯泡正常发光时，电流表的示数如图丙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡额定功率为：
P=UI=2.5V×0.3A=0.75W。
故答案为：(1)见解答图；(2)定值电阻R；短路；(3)定值电阻R两端的电压；3；(4)右；0.75。
(1)滑动变阻器的滑片P向右移动时电路中电流变大，说明滑动变阻器接入电路的阻值变小，据此确定滑动变阻器选用的下端接线柱；
(2)连接好电路，闭合开关，发现电流表有示数，说明电路是通路；电压表几乎无示数，说明电压表并联的电路短路或电压表短路或电压表断路；
(3)阴影部分是长方形，长方形的面积=长×宽；坐标系中，纵坐标电流I的值可代表长，横坐标电阻R的值代表宽，长×宽可以表示为IR，因为U=IR，所以阴影面积的物理意义是定值电阻R两端的电压；根据图乙结合U=IR求出定值电阻两端电压；
(4)比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；根据电流表选用量程确定分度值读数，利用P=UI求出灯泡的额定功率。
本题探究通电导体中电流与电阻的关系实验，考查了电路连接、故障分析、图像分析、实验操作和功率的计算等知识。
31.【答案】没有控制小孔的横截面积相等
45 大 Sv 粗
【解析】解：(1)由题意，三个小孔的深度相同，形状不同，但没有保持小孔的横截面积相同，违背了控制变量法的应用；
(2)①在乙图中，把表中各数据描点，再连接，如下图：
通过图象可以得出，流量Q和小孔深度的平方根 h成一次函数；
取序号2、4的数据( h是一个精确数值)，得出Q=9× h的函数式，则表格中第3次流量Q=9×5.0=45cm3⋅s-1；
②深度影响流量的原因是深度越大，液体的压强越大，喷出小孔的水的流速越大；
(3)①由题图丙知，流量Q相当于单位时间流出的水柱的体积(水是圆柱体)，水柱的长度v，则流量Q=Sv；
②从喷口喷出的水的流量Q=Sv是定值，单位时间出来的水的体积不变，随着水柱的上升，v在不断变小时，横截面积S在不断增大，因此上升阶段的水柱呈现的形态是上端较粗。
故答案为：(1)没有控制小孔的横截面积相等；(2)①如图所示； 45； ②大；(3)①Sv；②粗。
(1)根据控制变量法分析解答；
(2)①根据表格数据描点画出图象；
②通过图象可以得出，流量Q和小孔深度的平方根 h成一次函数；
根据表格中的数据得出流量Q和小孔深度的平方根 h的函数式，则可以得出表格中第3次流量；
②液体的压强随深度的增加而增加；
(3)①根据水的流量Q的定义分析解答；
②从喷口喷出的水的流量Q=Sv是定值，单位时间出来的水的体积不变，随着水柱的上升，v在不断变小时，横截面积S在不断增大。
本题考查了控制变量法的应用以及学生根据题中信息来分析解答题目的能力，有一定的难度。
32.【答案】R1 足浴盆中没有水时加热电路工作 D
【解析】解：
(1)由题知，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙知，此时工作电路中只有R1接入电路中，即工作的电阻是R1，
当足浴盆注入一定量水时压控开关S1才自动闭合，这样可以防止足浴盆中没有水也会闭合电路，而让电路处于工作状态，即起到了保护作用；
(2)控制电路中线圈与热敏电阻Rx串联，由题知，当足浴盆中水温加热至40℃时，线圈中的电流大于或等于20毫安，电磁铁才会将衔铁吸合，说明温度升高，由欧姆定律知热敏电阻Rx的阻值减小，故图丙中A、B曲线不符合题意；
由串联电路特点和欧姆定律可得，当线圈中的电流等于20mA=0.02A时，控制电路的总电阻：
R总=Rx+R线圈=UI，即：Rx+100Ω=6V0.02A，解得：Rx=200Ω；
当水温达到40℃，由图丙中曲线C对应电阻为300Ω、曲线D对应电阻为200Ω，故R1阻值随温度变化的曲线为图丙中D。
(3)在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，
根据甲中参数知：P加热=2100W，P保温=100W，
所以，R2的功率：P2=P加热-P保温=2100W-100W=2000W，
由P=U2R可得，R2的阻值；R2=U2P2=(220V)22000W=24.2Ω；
(4)20分钟内电能表的转盘转过了500r，消耗的电能为：W=5002500kW⋅h=0.2kW⋅h=7.2×105J；
整个工作时间为20min=1200s；
则：W=W加热+W保温=P加热t加热+P保温t保温=2100W×t加热+100W×(1200s-t加热)=7.2×105J，解得：t加热=300s。
故答案为：(1)R1；足浴盆中没有水时加热电路工作；
(2)D；
(3)R2的阻值为24.2Ω；
(4)该过程中足浴盆的加热时间是300s。
(1)控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，由图乙可知，哪个是工作的电阻；当足浴盆注入一定量水时压控开关S1才自动闭合，由此分析；
(2)足浴盆中水温加热至40℃，线圈中的电流大于或等于20毫安时，电磁铁才会将衔铁吸合，由此可知热敏电阻Rx的阻值随温度变化趋势，并计算Rx的电阻，由此结合图丙判断；
(3)在工作电路两电阻并联，同时工作时为加热模式，保温模式只有R1接入电路中，根据甲中参数，先计算R2的功率，再根据P=U2R计算R2的阻值；
(4)由电能表表盘转过的次数、电能表的参数求出消耗的电能；根据W=Pt计算时间的大小。
本题考查了电磁继电器的认识、串联和并联电路特点、欧姆定律以及电功和电功率公式的应用，很好的体现物理知识在生活中的应用。
相关试卷
江苏省无锡市新吴区2022-2023学年八年级下学期物理期中试卷： 这是一份江苏省无锡市新吴区2022-2023学年八年级下学期物理期中试卷，共8页。
2023-2024学年江苏省无锡市新吴区九上物理期末学业质量监测模拟试题含答案： 这是一份2023-2024学年江苏省无锡市新吴区九上物理期末学业质量监测模拟试题含答案，共12页。试卷主要包含了下列说法正确的是，下列做法中，正确的是等内容，欢迎下载使用。
江苏省无锡市新吴区2023-2024学年八年级上学期物理期末试卷： 这是一份江苏省无锡市新吴区2023-2024学年八年级上学期物理期末试卷，共8页。
