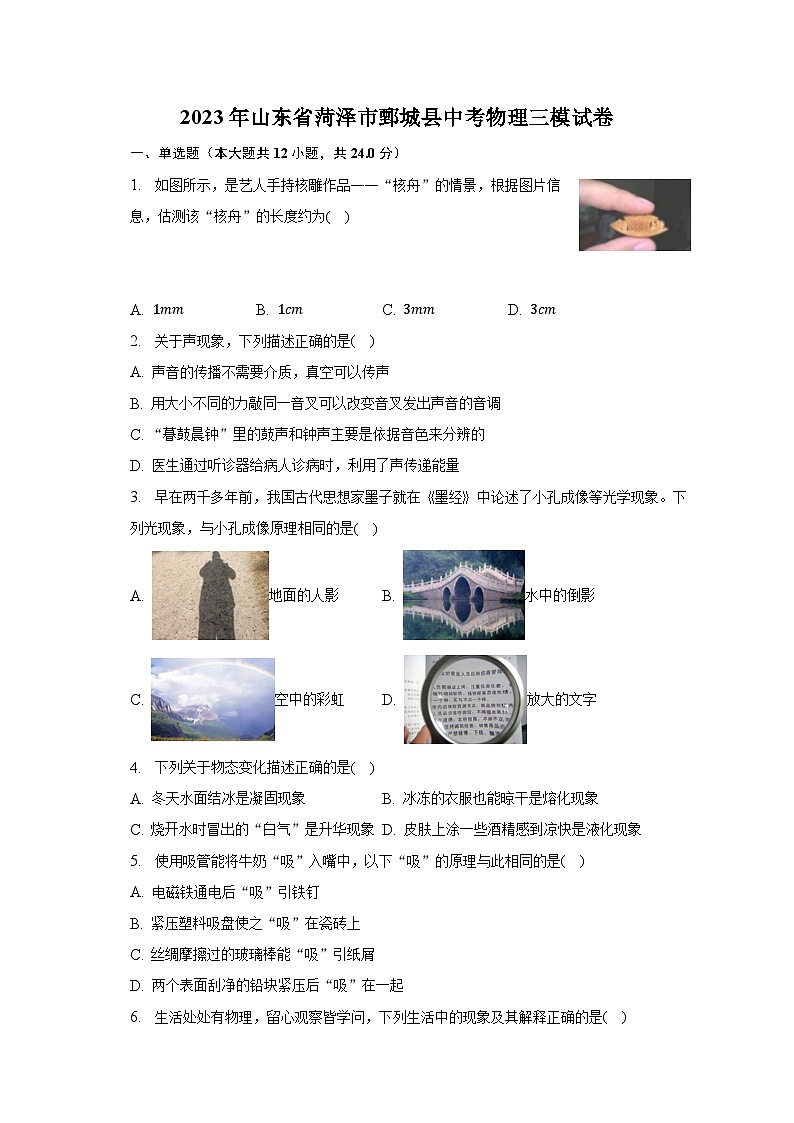

    2023年山东省菏泽市鄄城县中考物理三模试卷01
    2023年山东省菏泽市鄄城县中考物理三模试卷02

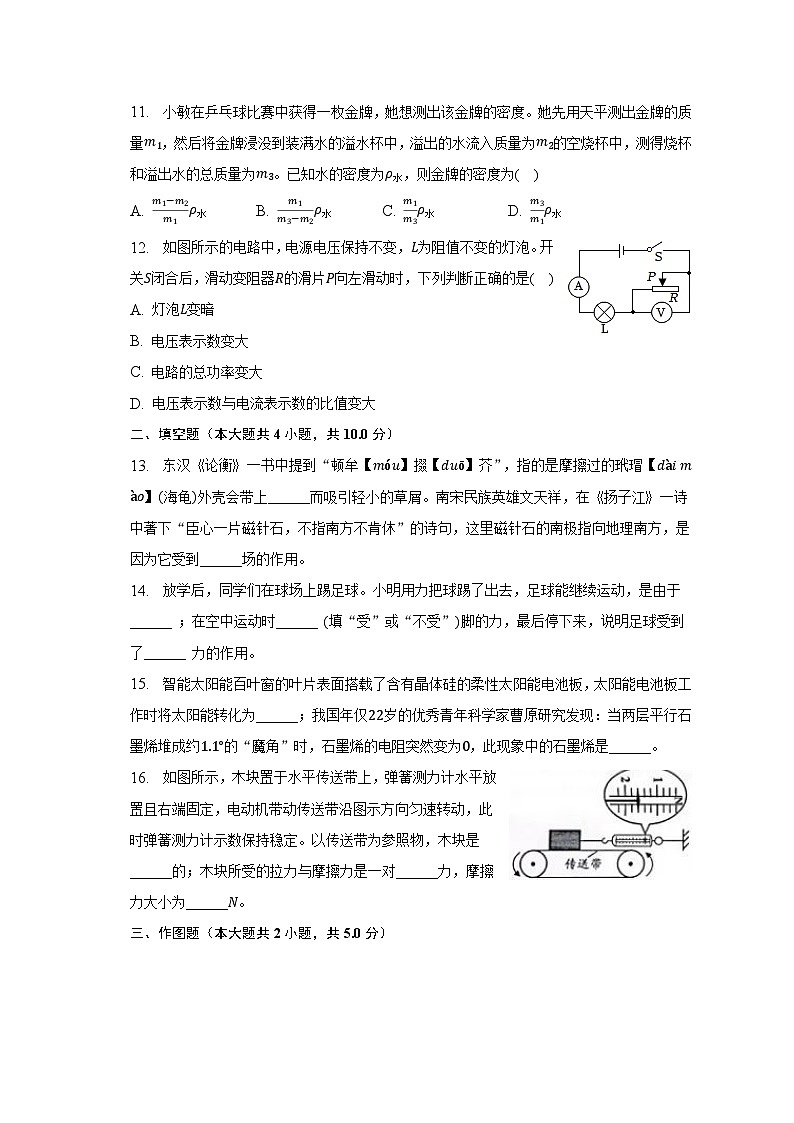

    2023年山东省菏泽市鄄城县中考物理三模试卷03
    还剩16页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2023年山东省菏泽市鄄城县中考物理三模试卷

    展开
    这是一份2023年山东省菏泽市鄄城县中考物理三模试卷,共19页。试卷主要包含了单选题,填空题,作图题,实验探究题,计算题等内容,欢迎下载使用。

    2023年山东省菏泽市鄄城县中考物理三模试卷

    一、单选题(本大题共12小题,共24.0分)

    1.  如图所示,是艺人手持核雕作品“核舟”的情景,根据图片信息,估测该“核舟”的长度约为(    )




    A.  B.  C.  D.

    2.  关于声现象,下列描述正确的是(    )

    A. 声音的传播不需要介质,真空可以传声
    B. 用大小不同的力敲同一音叉可以改变音叉发出声音的音调
    C. “暮鼓晨钟”里的鼓声和钟声主要是依据音色来分辨的
    D. 医生通过听诊器给病人诊病时,利用了声传递能量

    3.  早在两千多年前,我国古代思想家墨子就在墨经中论述了小孔成像等光学现象。下列光现象,与小孔成像原理相同的是(    )

    A. 地面的人影 B. 水中的倒影
    C. 空中的彩虹 D. 放大的文字

    4.  下列关于物态变化描述正确的是(    )

    A. 冬天水面结冰是凝固现象 B. 冰冻的衣服也能晾干是熔化现象
    C. 烧开水时冒出的“白气”是升华现象 D. 皮肤上涂一些酒精感到凉快是液化现象

    5.  使用吸管能将牛奶“吸”入嘴中,以下“吸”的原理与此相同的是(    )

    A. 电磁铁通电后“吸”引铁钉
    B. 紧压塑料吸盘使之“吸”在瓷砖上
    C. 丝绸摩擦过的玻璃棒能“吸”引纸屑
    D. 两个表面刮净的铅块紧压后“吸”在一起

    6.  生活处处有物理,留心观察皆学问,下列生活中的现象及其解释正确的是(    )

    A. 打开高速行驶的大巴车车窗时,窗帘往外飘,是因为车外空气流速大,压强小
    B. 啄木鸟的嘴很尖细,可以减小压强,从而凿开树干,捉到躲藏在深处的虫子
    C. 水坝修建为上窄下宽是因为液体压强随深度增加而减小
    D. 珠穆朗玛峰顶的大气压强比我们学校地面的大气压强大

    7.  关于如图所示的实验,下列说法中正确的是(    )



    A. 这是模拟法拉第电磁感应实验的场景
    B. 移走小磁针,电流的磁场消失
    C. 根据这一现象的原理,制成了电磁铁
    D. 将导线断开,小磁针极将指向地磁场的北极

    8.  电给我们的生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是(    )

    A. 在家庭电路中安装保险丝或空气开关
    B. 在未断开电源开关的情况下更换灯泡
    C. 不接触低压带电体,不靠近高压带电体
    D. 及时更换达到使用寿命的插座、导线和家用电器

    9.  下列关于能源的理解正确的是(    )

    A. 能量是守恒的,所以不需要节约能源 B. 化石能源属于可再生能源
    C. 水能、风能是可循环利用的绿色能源 D. 电能属于一次能源

    10.  甲、乙两物体同时由同一位置开始在水平面上向东运动,它们的图像如图所示。下列说法中正确的是(    )

    A. 末物体乙开始做匀速直线运动
    B. 末两物体的运动速度恰好相等
    C. 内,以物体乙为参照物,物体甲在向东运动
    D. 内,甲、乙两物体的平均速度大小相等


    11.  小敏在乒乓球比赛中获得一枚金牌,她想测出该金牌的密度。她先用天平测出金牌的质量,然后将金牌浸没到装满水的溢水杯中,溢出的水流入质量为的空烧杯中,测得烧杯和溢出水的总质量为。已知水的密度为,则金牌的密度为(    )

    A.  B.  C.  D.

    12.  如图所示的电路中,电源电压保持不变,为阻值不变的灯泡。开关闭合后,滑动变阻器的滑片向左滑动时,下列判断正确的是(    )

    A. 灯泡变暗
    B. 电压表示数变大
    C. 电路的总功率变大
    D. 电压表示数与电流表示数的比值变大

    二、填空题(本大题共4小题,共10.0分)

    13.  东汉论衡一书中提到“顿牟【】掇【】芥”,指的是摩擦过的玳瑁【海龟外壳会带上______而吸引轻小的草屑。南宋民族英雄文天祥,在扬子江一诗中著下“臣心一片磁针石,不指南方不肯休”的诗句,这里磁针石的南极指向地理南方,是因为它受到______场的作用。

    14.  放学后,同学们在球场上踢足球。小明用力把球踢了出去,足球能继续运动,是由于______ ;在空中运动时______ 填“受”或“不受”脚的力,最后停下来,说明足球受到了______ 力的作用。

    15.  智能太阳能百叶窗的叶片表面搭载了含有晶体硅的柔性太阳能电池板,太阳能电池板工作时将太阳能转化为______;我国年仅岁的优秀青年科学家曹原研究发现:当两层平行石墨烯堆成约的“魔角”时,石墨烯的电阻突然变为,此现象中的石墨烯是______

    16.  如图所示,木块置于水平传送带上,弹簧测力计水平放置且右端固定,电动机带动传送带沿图示方向匀速转动,此时弹簧测力计示数保持稳定。以传送带为参照物,木块是______的;木块所受的拉力与摩擦力是一对______力,摩擦力大小为______

    三、作图题(本大题共2小题,共5.0分)

    17.  如图所示,反射光线与水平面成角斜射出水面,请作出入射光线并作出折射光线的大致位置。

    18.  如图所示,沿着倾斜的木板向卡车上推油桶。用力的示意图把油桶所受的重力和木板对油桶的支持力表示出来。




    四、实验探究题(本大题共3小题,共15.0分)

    19.  小明同学做“探究凸透镜成像规律”的实验。

    为了便于观察,本实验应在光线较______ 选填“亮”或“暗”的环境中进行;如图甲所示,将一束平行光正对凸透镜照射,光屏上出现一个最小、最亮的光斑,则凸透镜的焦距 ______
    小明在实验中,将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置,光屏上呈现清晰的像,生活中______ 选填“照相机”“投影仪”或“放大镜”就是依据此成像原理制成的;
    保持蜡烛位置不变,移动凸透镜至如图丙所示位置,则人眼在图中______ 选填“”或“处能观察到烛焰的像。

    20.  利用如图所示实验装置探究液体内部压强的特点,容器中装有酒精,容器中装有水,三个容器中液体的高度相同。

    如图所示,将探头放入酒精中,形管两端出现______ ,可知:液体内部具有压强;
    比较可知:液体内部压强的随______ 的增加而增大;比较______ 可知:液体内部压强的大小跟液体密度有关;
    用如图所示的容器也可以探究液体内部的压强。容器中间用隔板分成互不相通的左右两部分,隔板上有一圆孔用薄橡皮膜封闭,橡皮膜两侧压强不同时其形状发生改变。用此容器向两部分装水进行的实验,情形如图所示。如果此时撤掉橡皮膜,水会向______ 填“左”或“右”流动,直至______ 为止。

    21.  某同学用如图甲所示的实物图来探究“通过导体的电流与导体电阻的关系”。实验供选择的定值电阻有个,阻值分别为,电源电压恒为,滑动变阻器的最大阻值为

    闭合开关前,滑动变阻器的滑片应移到______ 选填“”或“
    该同学首先用电阻进行实验,闭合开关后发现电压表和电流表均正常偏转,记录一组实验数据,并在乙图中描点,则阴影部分的面积表示______ ,其数值为______ 如果有单位,请带上单位
    次实验中,将电阻换成,如果滑片仍然停留在第次实验的位置,他应向______ 选填“”或“端移动滑片,同时,眼睛应注视______ 选填“滑片”“电流表示数”或“电压表示数”
    只用的滑动变阻器______ 选填“能”或“不能”直接完成次实验。



    五、计算题(本大题共2小题,共16.0分)

    22.  某品牌浴室多功能取暖器具有灯暖和风暖两种功能,其简化电路如图所示,部分参数如表所示。当取暖器正常工作时,求:

    额定电压

    灯暖

    额定电流

    风暖

    吹风电机额定电流

    加热电阻

    灯暖灯丝的电阻。
    灯暖功能消耗的电能。
    仅使用风暖功能时电路中的电流。


    23.  如图所示,是某工作队用滑轮组从水中打捞正方体物体的情景。物体的棱长为,密度为,用的拉力将物体的速度匀速提升。忽略绳重、绳与滑轮的摩擦和滑轮与轴的摩擦。求:
    物体上升后,还未露出水面时受到的浮力;
    物体上表面在水面下时,它的下表面受到水的压力;
    物体上升后,在未露出水面前,此滑轮组的机械效率。





    答案和解析



    1.【答案】

    【解析】解:普通人的食指尖端一节的长度在左右,图片中“核舟”的长度比手指关节长,约在左右,故ABC错误,D正确。
    故选:
    不同物理量的估算,有的需要凭借生活经验,有的需要简单的计算,有的要进行单位的换算,最后判断最符合实际的是哪一个。
    物理与社会生活联系紧密,多了解一些生活中的常见量的值可帮助我们更好地学好物理,同时也能让物理更好地为生活服务。


    2.【答案】

    【解析】解:声音的传播需要介质,真空中不能传播声音,故A错误;
    B、用大小不同的力敲同一音叉可以改变音叉发出声音的振幅,振幅的大小决定了声音的响度,故B错误;
    C、利用音色可以辨别不同的乐器,所以鼓声和钟声主要是依据音色来分辨的,故C正确;
    D、医生通过听诊器给病人诊病时利用的是声能传递信息,故D错误。
    故选:
    声音的传播需要介质;
    力的大小决定了声音的振幅,振幅决定声音的响度;
    声音的三个特征分别是:音调、响度、音色,是从不同角度描述声音的,音调指声音的高低,由振动频率决定;响度指声音的强弱或大小,与振幅和距声源的距离有关;音色是由发声体本身决定的一个特性;
    医生通过听诊器给病人诊病时,利用了声能传递信息。
    理解声音的传播条件、掌握声音的三特性、知道声音可以传递信息和能量是解答本题的关键。


    3.【答案】

    【解析】解:、地面的人影的原理是光的直线传播,故A正确;
    B、水中倒影的原理是光的反射,故B错误;
    C、空中的彩虹的原理是光的折射,故C错误;
    D、放大的文字的原理是光的反射,故D错误。
    故选A
    小孔成像的原理是光的直线传播,据此分析。
    本题考查光现象的有关知识,属于对基础知识的考查,难度不大。


    4.【答案】

    【解析】解:、冬天水面结冰,由液态变成固态,是凝固现象,故A正确;
    B、冰冻的衣服也能晾干是升华现象,故B错误;
    C、烧开水时冒出的“白气”是液化现象,故C错误;
    D、皮肤上涂一些酒精感到凉快是汽化现象,故D错误。
    故选:
    物质由气态直接变为固态的过程叫凝华,物质由固态直接变为气态的过程叫升华;由气态变为液态的过程叫液化,由液态变为气态的过程叫汽化;由固态变为液态的过程叫熔化,由液态变为固态的过程叫凝固。
    六种物态变化过程中,都伴随着吸热或放热;其中放出热量的物态变化有:凝固、液化、凝华;吸热的有:熔化、汽化、升华。
    分析生活中的热现象属于哪种物态变化,关键要看清物态变化前后,物质各处于什么状态;另外对六种物态变化的吸热和放热情况也要有清晰的认识。


    5.【答案】

    【解析】解:用吸管吸饮料的原理是:先把吸管内的空气吸走,在外界大气压的作用下,饮料被压进吸管里;
    A、电磁铁能够“吸“引铁钉,是磁体能吸引铁、钴、镍等物质,故A不符合题意;
    B、紧压塑料吸盘使之“吸”在瓷砖上,在外界大气压的作用下使吸盘被紧紧“压”在墙上,故B符合题意;
    C、丝绸摩擦过的玻璃棒带电,容易“吸“纸屑,是因为带电体具有吸引轻小物体的性质,故C不符合题意;
    D、两个表面刮净的铅块压紧后能“吸”在一起,是因为分子间有引力的作用,故D不符合题意。
    故选:
    磁体能吸引铁、钴、镍等物质;
    由于大气有重力且具有流动性,故大气会对地球表面的物体产生压强;大气压在生活中有很广泛的应用,如:吸饮料、钢笔吸墨水、吸盘式挂钩等等;
    带电体具有吸引轻小物体的性质;
    分子之间存在着引力和斥力。
    本题利用了大气压、摩擦起电、分子间的作用力以及磁体的性质来解释一些现象,一个“吸”字,包含不同的物理规律,要注意区分。


    6.【答案】

    【解析】解:、看到车上窗帘往外飘,是因为车外空气流速快压强小,车内空气流速慢压强大,从而产生向外的压力差,故A正确;
    B、啄木鸟的嘴很尖细,是在压力一定的情况下,通过减小受力面积,增大压强,从而凿开树干,捉到躲藏在深处的虫子,故B错误;
    C、水坝修建为上窄下宽是因为液体压强随深度增加而增大,故C错误;
    D、珠穆朗玛峰顶的高度大于学校地面的高度,海拔越高,气压越低,因此珠穆朗玛峰顶的大气压强比学校地面的大气压强小,故D错误。
    故选:
    气体和液体都属于流体,在流体中,流速大的地方压强小,流速小的地方压强大;
    增大压强的方法:在压力一定时,减小受力面积;在受力面积一定时,增大压力;
    液体压强随深度的增加而增大;
    气压随海拔的升高而减小。
    此题考查了大气压强、流体压强和流速的关系、增大压强的方法、大气压与高度的关系等,是一道综合性较强的题目。


    7.【答案】

    【解析】解:
    A、这是模拟奥斯特实验的场景,故A错误;
    B、通电导线周围存在着磁场,通过小磁针的偏转来认识电流的磁场,但即使移走小磁针,电流的磁场仍然存在,故B错误;
    C、电磁铁是根据电流的磁效应工作的,故C正确;
    D、将图中导线断开,导线周围的磁场消失,由于地磁场的作用,小磁针的极将指向地理的北极地磁的南极,而不是地磁的北极,故D错误。
    故选:
    本题考查对电流的磁效应、磁场、电磁铁原理以及地磁场的认识,属于一道基础题。


    8.【答案】

    【解析】A、家庭电路中必须要有保险丝或空气开关,这样在电流过大时可自动切断电源,对电路起到保护作用,故A符合安全用电原则;
    B、更换灯泡时容易碰到金属部分,切断电源可以保证金属部分不带电,故B不符合安全用电原则;
    C、不接触低压带电体,不靠近高压带电体,故C符合安全用电原则;
    D、插座、导线和家用电器等达到使用寿命后继续使用,容易造成触电事故,故D符合安全用电原则。
    故选:
    家庭电路中必须要有保险丝或空气开关;
    更换灯泡、移动用电器之前必须断开开关,防止发生触电事故;
    安全用电的原则:不接触低压带电体,不靠近高压带电体;
    插座、导线和家用电器等老化后要及时更换,防止发生触电事故。


    9.【答案】

    【解析】解:、虽然能量是守恒的,但并不是所有的能量都能直接被人类利用,而且能量的转化具有方向性,因此我们必须要节约能源,故A错误;
    B、煤、石油、天然气属于化石能源,化石能源属于不可再生能源,故B错误;
    C、风能、水能属于可循环利用的绿色能源,不会产生污染,故C错误;
    D、电能属于二次能源,故D错误。
    故选:
    并不是所有的能量都可以直接被人类所利用,而且能量的转化具有方向性,据此判断;
    化石能源指由古动物、植物遗体变化形成的能源,主要有煤、石油、天然气等,其特点是具有不可再生性;
    风能、水能,不会产生污染;能够源源不断的从自然界得到的能源叫可再生能源;短期内不能从自然界得到补充的能源叫不可再生能源;
    二次能源:是指无法从自然界直接获取,必须经过一次能源的消耗才能得到的能源.例:电能、乙醇汽油、氢能、沼气。
    本题考查了能源的分类、化石能源、太阳能以及能量转化的不可逆性,涉及的知识较多,但难度不大,是一道基础题。


    10.【答案】

    【解析】解:由图像知,甲是一条过原点的直线,说明甲通过的路程与其时间成正比,即甲保持匀速直线运动;
    ,乙是一条过原点的直线,所以做匀速直线运动;后乙的位置没有变化,所以处于静止状态,即乙是先匀速直线运动后静止。
    A、第末,乙的路程没有发生变化,所以乙是静止状态,故A错误;
    B 时甲是匀速直线运动状态,乙是静止状态,速度不同,故B错误;
    C、由图可知,甲的速度为 ;乙的速度为
    甲乙都向东匀速运动,,所以以乙为参照物,甲向西运动,故C错误;
    D、由图知:前内甲、乙两物体运动的路程都是,时间都是 ,所以甲、乙两物体的平均速度大小相等,故D正确。
    故选:
    此图像为图像,先明确甲乙的运动状态,然后比较甲乙的运动速度和通过的距离。
    此题考查了图像的分析和平均速度计算公式的应用,根据图像特点确定物体运动状态,是解决此类问题的第一步。


    11.【答案】

    【解析】解:金牌放在盛满水的溢水杯中,金牌的体积等于金牌溢出水的体积,由于知道空烧杯的质量,再知道烧杯和水的总质量
    则烧杯中水的质量:
    烧杯中水的体积:
    由于金牌的体积和溢出水的体积相等,所以金牌的体积:
    金牌的密度:
    故选:
    金牌放在盛满水的溢水杯中,金牌的体积等于金牌溢出水的体积,由于知道空烧杯的质量,再知道烧杯和水的总质量,求出烧杯中水的质量,求出烧杯中水的体积,即金牌的体积,知道金牌的质量和体积,根据密度公式求出金牌的密度。
    本题考查了用天平和量筒测量液体密度和只用天平测量固体的密度,是液体密度和固体密度测量的典型习题,一定要熟练掌握。


    12.【答案】

    【解析】解:、灯泡和滑动变阻器串联接入电路,滑动变阻器的滑片向左滑动时,电阻变小,总电阻变小,根据得总电流变大,是定值电阻,所以小灯泡两端电压变大,实际功率变大,灯泡变亮,故A错误;
    B、电压表的电压由可知,电压表示数变小,故B错误;
    C、电流变大,根据可得电路的总功率变大,故C正确;
    D、电压表和电流表均测的是滑动变阻器的电压和电流,所以比值为滑动变阻器的阻值,故比值变小,故D错误;
    故选:
    A、灯泡和滑动变阻器串联接入电路,滑动变阻器的滑片向左滑动时,电阻变小,总电阻变小,根据得总电流变大;
    B、电压表测的是两端的电压,由于灯泡两端电压变大,所以两端电压减小;
    C、电流变大,根据可得电路的总功率变大;
    D、电压表和电流表均测的是滑动变阻器的电压和电流,所以比值为滑动变阻器的阻值,故比值变小;
    本题考查了电路的动态分析,要求我们会动态分析当变阻器电阻发生变化时对电路电流的影响。


    13.【答案】电荷  地磁

    【解析】解:摩擦过的玳瑁海龟外壳因摩擦起电而带上电荷,所以吸引轻小的草屑;
    因地球周围有地磁场,放入其中的磁针石会受到地磁场的作用。
    故答案为:电荷;地磁。
    带电体的性质:带电体能够吸引轻小物体;
    地球是一个大磁体,周围存在着磁场,对放入其中的磁体产生磁力的作用。
    本题考查的是带电体的基本性质和地磁场,属于基础题。


    14.【答案】惯性  不受

    【解析】解:小明用力把球踢了出去,足球由于具有惯性,继续运动,在空中运动时不受脚对足球作用的力;足球最终会停下来,是因为足球在运动过程中受到了阻力的作用,改变了足球的运动状态。
    故答案为:惯性;不受;阻。
    物体都有保持原来匀速直线运动状态或静止状态的性质,即惯性;
    力是改变物体的运动状态的原因。
    解决此类题目要会利用惯性、物体运动状态变化原因等知识点解释一些生活现象。


    15.【答案】电能  超导体

    【解析】解:太阳能电池板工作时将太阳能转化为电能;
    石墨烯的电阻突然变为,此现象中的石墨烯是超导体。
    故答案为:电能;超导体。
    太阳能电池工作时将太阳能转化为电能;在特定条件下电阻为零的材料是超导体。
    本题考查太阳能电池的工作原理以及对超导体材料的认识,是一道基础题。


    16.【答案】运动  平衡

    【解析】解:电动机带动传送带沿图示方向匀速转动,此时弹簧测力计示数保持稳定。木块相对于传送带的位置发生改变,以传送带为参照物,木块是运动的。
    木块相对于地面是静止的,处于平衡状态,水平方向上受到的拉力和摩擦力是一对平衡力,互相平衡的两个力大小相等,由图可知弹簧测力计的分度值是,示数为,故摩擦力大小
    故答案为:运动;平衡;
    物体相对于参照物的位置发生改变时,说物体是运动的;物体相对于参照物的位置没有发生改变时,说物体是静止的。
    当物体处于平衡状态时,物体受平衡力作用,一对平衡力的大小相等,方向相反。
    本题考查运动的描述和平衡力的基本知识。判断物体是运动还是静止,关键看相对于参照物有没有位置变化。


    17.【答案】解:过入射点作水面的垂线即为法线,根据光的反射定律,反射角等于入射角,作出入射光线;光从空气斜射入水时,折射角小于入射角,折射光线靠近法线偏折,作出折射光线,如图所示:


    【解析】光发生反射时遵循光的反射定律,反射角等于入射角。
    光从空气斜射入水时,折射角小于入射角,折射光线靠近法线偏折。
    会根据光的反射定律和光的折射的初步规律完成反射和折射光路图。本题属于基础性题目。


    18.【答案】解:重力作用点在油桶几何中心,即重心上,方向竖直向下;支持力作用点也在重心上,方向垂直斜面向上;如图所示:


    【解析】画力的示意图的步骤:
    确定受力物体;
    在受力物体上画出力的作用点;
    确定力的方向后沿力的方向画一条线段;
    在线段的末端标箭头,在箭头旁标出所画力的符号、数值大小和单位。
    本题考查了重力和支持力的定义,属于基础题。


    19.【答案】    投影仪

    【解析】解:环境越暗,烛焰相对越亮,烛焰成像会越清晰;
    平行于主光轴的光线经凸透镜折射后,会聚在主光轴上一点,这点是凸透镜的焦点,焦点到光心的距离是凸透镜的焦距,所以凸透镜的焦距是:
    小明在实验中,将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置,此时物距小于像距,根据凸透镜成实像时,物距小于像距,成倒立放大的实像,投影仪就是利用此原理制成的;
    保持蜡烛位置不变,移动凸透镜至如图丙所示位置,此时,凸透镜成正立放大的虚像,光屏上接不到,透过凸透镜观察蜡烛看到正立放大的虚像;像与物同侧,所以应从处观察。
    故答案为:暗;投影仪;
    成像的物体和环境的对比度越大,并且越亮,物体成像越清晰;平行于主光轴的光会聚于主光轴上一点,这一点叫焦点,焦点到光心的距离叫焦距,读数时估读到分度值的下一位;
    根据凸透镜成实像时,物距小于像距,成倒立放大的实像,投影仪就是利用此原理制成的;
    根据,成正立放大的虚像,像与物同侧。
    此题考查了凸透镜成像规律的探究及应用,关键是熟记成像规律的内容,并做到灵活运用。


    20.【答案】高度差  深度      液面相平

    【解析】解:压强计是通过形管中液面高度差来反映被测压强大小的;将探头放入酒精中,形管两端出现高度差,说明液体内部具有压强;
    比较可知,液体的密度相同,图的深度大,形管内液柱的高度差大,故可以得出结论:液体密度一定时,深度越深,压强越大;
    要探究液体内部的压强大小跟液体密度的关系,需要控制液体的深度相同,改变液体的密度,图符合题意;
    用此容器向两部分装水进行的实验,如果此时撤掉橡皮膜,该容器就变成了一个连通器,当连通器内部液体不流动时,两侧液面应相平,由于左侧液面较高,所以水会向右流动。
    故答案为:高度差;深度;右;液面相平。
    压强计是通过形管中液面高度差来反映被测压强大小的;
    液体内部的压强与液体的深度和密度都有关系,研究液体压强与其中一个因素的关系时,要控制另外一个因素不变,结合转换法分析;
    根据连通器的特点进行分析。
    本题考查了液体内部压强及连通器相关知识,难度适中。


    21.【答案】  定值电阻两端的电压      电压表示数  不能

    【解析】解:在实验前,滑动变阻器的滑片应滑到阻值最大处,由图甲可知滑片处于端时,阻值最大;
    图乙坐标轴横轴代表电阻,纵轴代表电流,阴影部分面积表示二者的乘积。
    由欧姆定律知:阴影部分面积表示的是定值电阻两端电压
    在探究通过导体的电流与导体电阻的关系实验中,保持电阻两端的电压不变,当更换阻值更大的电阻时,根据串联分压原理,电阻分得的电压变大,要保持电压不变,必须增大滑动变阻器的电压,则滑动变阻器的阻值也要相应增大,即滑片向端移动,才能保持电阻两端的电压不变;
    在将滑动变阻器滑片向阻值增大处移动时,眼睛要始终注视电压表示数;
    电源电源恒为,当滑动变阻器的最大阻值为时,若定值电阻选择阻值为的电阻,根据串联分压的特点,滑动变阻器最多分得电压为,那么此时定值电阻两端的电压最小也为,故不能完成实验。
    故答案为:定值电阻两端的电压、;电压表示数;不能。
    在实验前,滑动变阻器的滑片应滑到阻值最大处,起到保护电路的作用;
    分析图乙坐标轴横轴,纵轴,阴影部分面积所代表的物理量,再根据欧姆定律判断并计算阴影部分面积表示的物理意义及数值;
    在探究通过导体的电流与导体电阻的关系实验中,保持电阻两端的电压不变,当更换阻值更大的电阻时,滑动变阻器的阻值也要相应增大,才能保持电阻两端的电压不变;在将滑动变阻器滑片向阻值增大处移动时,眼睛要始终注视电压表示数;
    当滑动变阻器的最大阻值为时,电阻时,根据串联分压的特点,判断能不能完成实验;
    本题考查的是电学基本实验探究通过导体的电流与导体电阻的关系,解答这类问题,一定要理解实验电路,知道实验步骤,并能在此基础上结合知识点对实验加以拓展验身。


    22.【答案】解:由电路图可知,灯暖灯丝的电阻的阻值为:
    灯暖功能消耗的电能:
    仅使用风暖功能时电路中吹风电机与加热电阻并联,通过加热电阻的电流:
    仅使用风暖功能时电路中的电流:
    答:灯暖灯丝的电阻是
    灯暖功能消耗的电能是
    仅使用风暖功能时电路中的电流是

    【解析】电路中各电器并联,根据可计算出灯暖灯丝的电阻;
    根据求出每盏灯泡在内消耗的电能;
    先计算出通过加热电阻的电流,再用并联电路的电流规律计算仅使用风暖功能时电路中的电流。
    本题考查欧姆定律的应用以及功率、功计算公式的应用,难度中等,重点是从题中找出有用的数据。


    23.【答案】解:物体上升后,还未露出水面时,物体排开液体体积等于物体体积,

    物体上表面在水面下时,它的下表面深度
    下表面受到水的压强
    下表面受到水的压力
    物体重力
    由图可知动滑轮上有股绳,所以
    滑轮组的机械效率
    答:物体上升后,还未露出水面时受到的浮力是
    物体上表面在水面下时,它的下表面受到水的压力是
    物体上升后,在未露出水面前,此滑轮组的机械效率为

    【解析】知道正方体的棱长可求其体积,即正方体浸没在水中时排开水的体积,利用阿基米德原理求出受到水的浮力;
    物体上表面在水面下时,可得下表面深度,根据液体压强公式求出下表面受到水的压强,然后根据可得下表面受到水的压力;
    由图可知动滑轮上有股绳,所以;根据求出正方体的重力;
    正方体露出水面前,根据求出滑轮组的机械效率;
    本题为力学综合题,考查了阿基米德原理、重力公式、密度公式、机械效率公式、液体压强公式的应用,有一定难度。


    相关试卷

    2023年山东省菏泽市单县中考物理三模试卷: 这是一份2023年山东省菏泽市单县中考物理三模试卷,共20页。试卷主要包含了 如图所示,属于光的折射的是等内容,欢迎下载使用。

    2023年山东省菏泽市东明县中考物理三模试卷: 这是一份2023年山东省菏泽市东明县中考物理三模试卷,共23页。试卷主要包含了单选题,填空题,作图题,实验探究题,计算题等内容,欢迎下载使用。

    2023年山东省菏泽市东明县中考物理三模试卷: 这是一份2023年山东省菏泽市东明县中考物理三模试卷,共16页。

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        返回
        顶部
        Baidu
        map
