2023年陕西省榆林十中中考物理模拟试题（四）

这是一份2023年陕西省榆林十中中考物理模拟试题（四），共19页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。

2023年陕西省榆林十中中考物理模拟试题（四）
一、选择题（共10小题，每小题2分，计20分.每小题只有一个选项是符合题意的）
1．（2分）如图所示，九年级同学参加植树造林活动。根据图片可以判断这棵小树的高度约为（　　）

A．0.5m B．2m C．4m D．6m
2．（2分）2022年10月16日，中国共产党第二十次全国代表大会在人民大会堂开幕。习近平总书记的报告铿锵有力，精彩不断，下列有关说法正确的是（　　）
A．这里的“铿锵有力”是指声音的音调高
B．铿锵有力的声音是声带振动产生的
C．参会人员保持安静，是在传播过程中减弱噪声
D．我们主要依据音调区分不同领导的讲话声
3．（2分）关于对物质结构的认识，下列说法正确的是（　　）
A．海绵容易被压缩，说明分子间有间隙
B．摩擦起电是通过摩擦的方法创造了电荷
C．宇宙是一个有层次的天体结构系统，恒星是绝对不动的
D．在探索比分子更小的微观粒子的历程中，人们首先发现了电子
4．（2分）关于光现象，下列说法正确的是（　　）
A．安装电梯时使用的激光垂准仪应用了光沿直线传播的原理
B．自行车的尾灯是靠光的折射来引起后方车辆司机注意的
C．电视遥控器是通过紫外线实现对电视机的控制的
D．我们能看到投影屏幕上的画面，因为屏幕是光源
5．（2分）我国高铁采用了能量回收制动方式：列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能进行回收，以下与其工作原理相同的是（　　）
A．

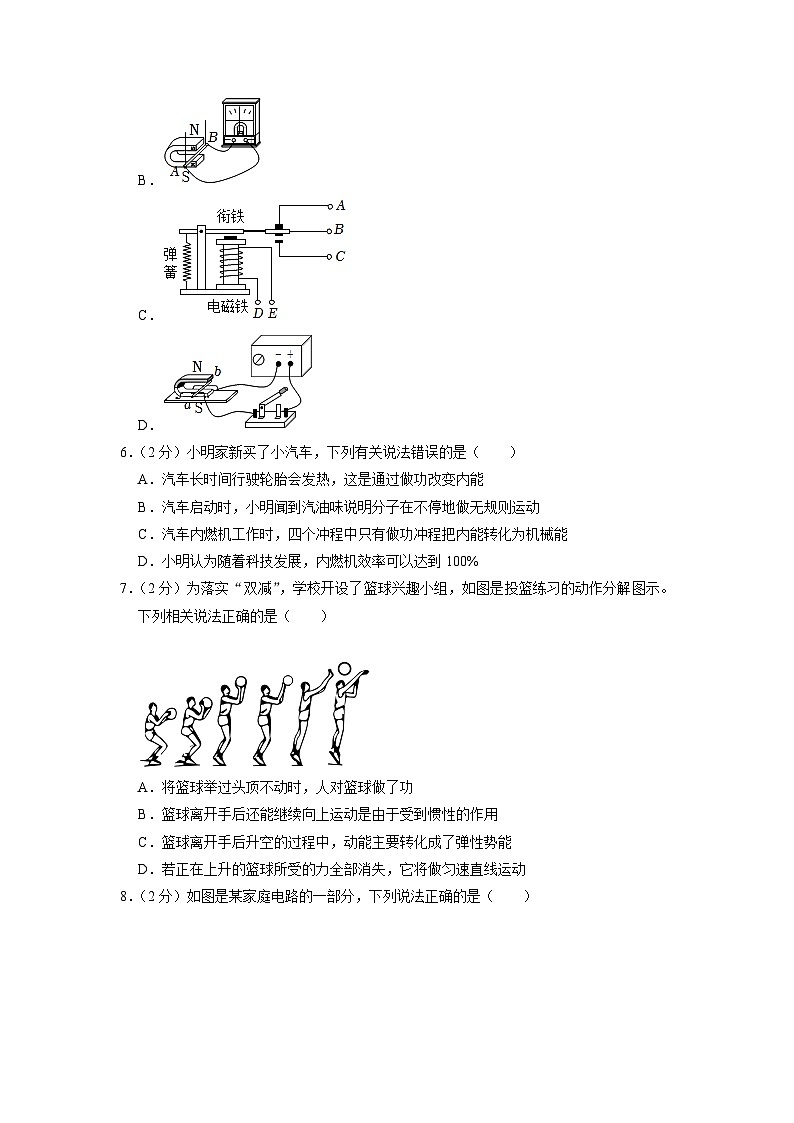

B．
C．
D．
6．（2分）小明家新买了小汽车，下列有关说法错误的是（　　）
A．汽车长时间行驶轮胎会发热，这是通过做功改变内能
B．汽车启动时，小明闻到汽油味说明分子在不停地做无规则运动
C．汽车内燃机工作时，四个冲程中只有做功冲程把内能转化为机械能
D．小明认为随着科技发展，内燃机效率可以达到100%
7．（2分）为落实“双减”，学校开设了篮球兴趣小组，如图是投篮练习的动作分解图示。下列相关说法正确的是（　　）


A．将篮球举过头顶不动时，人对篮球做了功
B．篮球离开手后还能继续向上运动是由于受到惯性的作用
C．篮球离开手后升空的过程中，动能主要转化成了弹性势能
D．若正在上升的篮球所受的力全部消失，它将做匀速直线运动
8．（2分）如图是某家庭电路的一部分，下列说法正确的是（　　）

A．三孔插座连接正确
B．保险丝烧断后可用铜丝代替
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
9．（2分）“十四五”开局之年，我国重大科技成果竞相涌现，创新能力持续提升，创新的“脉动”持续强劲。下列有关说法中错误的是（　　）
A．“东方超环”（EAST）的反应原理与太阳类似，即通过核聚变反应释放巨大的核能
B．“夸父一号”太阳探测卫星升入太空后，其动力补充来源于可再生能源太阳能
C．“深海一号”能源站的无人无缆潜水器在下潜的过程中，受到海水的压强逐渐变小
D．“天和号”核心舱升入太空后，与地面通过电磁波联系
10．（2分）斌斌家有个烤火器（如图甲），其内部简化电路如图乙所示，烤火器有高、中、低三个挡位，中温当额定功率为242W，低温挡额定功率为100W，电阻R3＝80Ω，他家电能表如丙图所示。以下分析正确的是（　　）
A．电阻R1的阻值为484Ω
B．接通3、4触点让烤火器正常工作5s，消耗的电能为500J
C．高温挡额定功率为342W
D．实际电压为200V时，仅用此烤火器中温挡工作36s，电能表转盘转5圈
二、填空与作图题（共8小题，计22分）
11．（3分）平板电脑方便我们的学习，它的彩色液晶显示屏上面极易“落”满灰尘，是因为带电体具有 　 　的性质；它的集成电路元件是利用 　 　（选填“半导体”或“超导体”）材料制成的。在家中给平板电脑充电时，平板电脑与其他用电器之间是 　 　联的。
12．（3分）燃料在火箭的燃烧室内燃烧，将 　 　能转化为内能；新型材料泡沫铝适用于导弹、飞行器和其它回收部件的冲击保护层，主要是运用了该材料的吸收冲击能力 　 　（选填“强”或“弱”）；跳伞运动员在空中匀速下落时（不计空气阻力），运动员的重力和伞对运动员的拉力是一对 　 　（选填“平衡力”或“相互作用力”）。
13．（2分）如图，北京2022年冬奥会开幕式，世界级非物质文化遗产二十四节气首次变身为倒计时器，从“雨水”开始，到”立春”结束，以全新表达方式，惊艳亮相在全球观众面前。“白露”节气，露的形成属于 　 　现象，“大雪”节气，雪熔化是要 　 　热量。

14．（4分）如图所示的钢丝钳，钳口做得很薄，目的是 　 　压强；钳柄上刻有凹凸不平的花纹，目的是 　 　（前两空均选填“增大”或“减小”）摩擦；钢丝钳可以剪断钢丝，这说明力可以改变物体的 　 　；钢丝钳正常使用时，属于 　 　（选填“省力”或“费力”）杠杆。

15．（3分）小明用手机拍照，发现手机镜头过于靠近拍摄对象时（如图所示）无法正常对焦，拍出的照片模糊，此时像成在感光器（相当于光屏） 　 　（选填“前”或“后”）。小明发现将 　 　（选填“近视”或“远视”）眼镜的镜片紧靠在手机镜头上可以解决这一问题，此时在感光器上成的是物体 　 　（选填“正立”或“倒立”）的实像。

16．（3分）如图甲所示电路，电源电压恒为6V、R1、R2为定值电阻，R1和灯泡L的I﹣U关系图象如图乙所示，当开关S1、S2、S3都闭合时，通过灯泡L的电流为 　 　A；当S1闭合，S2、S3断开时，电压表示数为4V，则R2的阻值为 　 　Ω，若此时R1短路，则电压表示数为 　 　V。

17．（2分）如图甲是一种新式的下开式窗户，图乙是其简化示意图，B为转动轴，O为窗扇的重心，请画出窗扇的重力G的示意图和推力F的力臂L。

18．（2分）如图，滑动变阻器用来控制螺线管的磁性强弱，要求向左移滑片磁性变强，请按上述要求将实物图连接好，并在图中虚线框内标出通电螺线管右端的磁极。

三、实验与探究题（共4小题，计22分）
19．（4分）按要求完成填空。

（1）如图甲所示，是某物质熔化时的温度变化曲线，由图可知，该物质属于 　 　（选填“晶体”或“非晶体”），图中A点对应的温度如图乙温度计所示，读数为 　 　℃。
（2）如图丙所示，两只气球自由悬挂在空中，要使两只气球靠近，吸管应对准 　 　点沿垂直于纸面方向用力吹气。
（3）如图丁所示，两容器中的电阻丝串联接到电源两端，通电一段时间后，　 　（选填“左”或“右”）侧U形管中液面高度差较大。
20．（4分）在“探究平面镜成像的特点”实验中：
（1）用透明玻璃板替代平面镜是便于确定像的 　 　和比较像与物的大小。
（2）如图所示，将玻璃板 　 　放置在水平白纸上，把点燃的蜡烛A放在玻璃板的前面，能看到它在玻璃板后面的像，再拿一支与A完全相同的未点燃的蜡烛B，竖立着在玻璃板后面移动，直至与A的像完全重合，此现象说明像与物的大小 　 　。
（3）将光屏放在蜡烛B的位置，光屏上无法承接蜡烛A的像，则平面镜成的像是 　 　像。

21．（7分）在探究“浮力的大小跟哪些因素有关”的实验中，小明同学先对弹簧测力计进行调零，然后用调好的弹簧测力计测出金属块的重力，再将金属块缓慢浸入水和未知液体中，实验过程如图1所示（液体均未溢出）。

（1）弹簧测力计使用前应该在 　 　（选填“竖直”或“水平”）方向调零，由步骤A中弹簧测力计示数可知物体的重力为 　 　N。
（2）由实验步骤 　 　可知：浮力大小与物体浸没在液体中的深度无关。
（3）分析实验步骤A、E、F可知：浮力的大小与 　 　有关，步骤F中液体密度 　 　（选填“大于”“小于”或“等于”）水的密度。
（4）善于思考的小明利用家里的电子秤来测量泡沫块的浮力和密度，其实验步骤如下：
①在底部安装有定滑轮的圆柱形容器中加入适量的水，静止放置在水平电子秤上（如图2甲所示），电子秤的示数为2kg；
②把一块不吸水的泡沫块放入水中（如图2乙所示），电子秤示数为2.2kg；
③用细线系住泡沫块并绕过定滑轮竖直向上拉动细线一端，使泡沫块浸没在水中（如图2丙所示），电子秤的示数为1.4kg。
根据实验数据可得，在图2丙中泡沫块受到的浮力为 　 　N，泡沫块的密度为 　 　kg/m3。（ρ水＝1.0×103kg/m3，g取10N/kg）
22．（7分）小林生病输液时，看见如图甲所示竖直放置的静脉输液装置，观察到输液管口的药水一滴一滴地往下滴，于是，他提出一个问题：管口处药水流出的速度大小与哪些因素有关？并作出如下猜想：
猜想1：与输液瓶内液面高低有关。
猜想2：与输液管的粗细有关。
猜想3：与输液管的长度h有关。
为检验上述猜想，小林准备了如下器材进行探究：铁架台、锥形瓶、量杯、双孔软木塞、橡胶软管、弹簧夹、秒表，4根粗细均匀的玻璃管：a管（长20cm、内孔横截面积为0.1cm2）、b管（长20cm、内孔横截面积为0.4cm2）、c管（长25cm、内孔横截面积为0.1cm2）、d管（长25cm、内孔横截面积为0.2cm2），一根长5cm的橡胶管（e管）。探究过程如下：

（1）如图乙所示，锥形瓶中装有红色的水，a、e管通过双孔软木塞插入瓶中，两管上方端口接近瓶口并齐平，a管下端放入量杯，e管下端套有橡胶软管，并用弹簧夹夹住，装置呈竖直放置，此时，a管下端管口无水流出，这是由于 　 　的作用。松开弹簧夹时，该装置 　 　（选填“属于”或“不属于”）连通器。
（2）松开弹簧夹，水从a管口流出，用秒表测出量杯中的水分别达到20mL、40mL、60mL、80mL、100mL水位时的时间t，记录在表1中。
表1：
量杯中水的体积V/mL
0
20
40
60
80
100
时间t/s
0.00
2.00
4.00
6.00
8.00
10.00
①依据所测数据，在图丙中画出量杯中水的体积V与时间t的图象。
②每秒钟从a管口流出的水量是 　 　mL；a管口处水流出的速度大小为 　 　m/s。
（3）将a管换成b管，重复步骤（2）的操作，将所测数据记录在表2中。
表2：
量杯中水的体积V/mL
0
20
40
60
80
100
时间t/s
0.00
0.50
1.00
1.50
2.00
2.50
分析表1和表2的数据，可得到的结论是 　 　。
（4）若要检验猜想3，应将a管换成 　 　管，重复步骤（2）的操作。
四、综合题（共2小题，计16分）
23．（7分）在工厂常用桥式起重机（如图1所示）搬运大型工件，其简化示意图如图2所示，卷扬机和滑轮组安装在小车上，小车放置在水平主梁的轨道中，可以左右移动，主梁安装在钢轨上，可以前后移动。卷扬机提供动力，通过滑轮组将大型工件提升并实现转移，某次工作中，卷扬机竖直向上拉绳子自由端，使工件M在10s内匀速上升2m，该过程中滑轮组的机械效率为90%。已知工作M的质量为540kg。g取10N/kg，不计绳重及摩擦。求：
（1）小车左右移动过程中，以小车为参照物，卷扬机是 　 　（选填“运动”或“静止”）的。
（2）卷扬机竖直向上拉绳子自由端的速度。
（3）卷扬机对绳子自由端的拉力大小。
（4）卷扬机对绳子自由端的拉力做功的功率。

24．（9分）如图甲为储水式电热水器的内部结构，它利用加热管对水箱中的水进行加热，长时间使用后可能导致绝缘部分破损，使热水器中的外壳和水带电，从而造成触电事故。所以国家规定电热水器须采用接地、漏电保护器、防电墙等多重保护措施。

（1）考虑到用电安全，电热水器应使用 　 　（选填“两孔”或“三孔”）插座，且进、出水管口都装有防电墙，其内部结构如图乙所示，流经其中的水必须沿着内部隔片螺旋流动，与普通水管相比其中的水柱变得更细更长，从而使水的电阻 　 　（选填“变大”“变小”或“不变”）。
（2）若电热水器水箱容量为50L，额定加热功率为1500W，则正常工作时，将满箱水从20℃加热至50℃需要多长时间？[不计热量损失，c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]
（3）若人体电阻为2kΩ，出水口防电墙电阻为438kΩ，当如图丙所示地线失效时，试用计算说明此防电墙能否保证人的安全？（人体安全电压不高于36V）

2023年陕西省榆林十中中考物理模拟试题（四）
参考答案与试题解析
一、选择题（共10小题，每小题2分，计20分.每小题只有一个选项是符合题意的）
1．【解答】解：中学生的身高在170cm左右，由图知，小树高度略大于此数值，在200cm＝2m左右。
故选：B。
2．【解答】解：A、这里的“铿锵有力”是指声音的响度大，故A错误；
B、铿锵有力的声音是声带振动产生的，故B正确；
C、参会人员保持安静，是在声源处减弱噪声，故C错误；
D、我们主要依据音色区分不同领导的讲话声，故D错误。
故选：B。
3．【解答】解：A、海绵容易被压缩，是因为海绵的多孔结构，不能说明分子间有空隙，故A错误；
B、摩擦起电的原因是电子发生了转移，没有创造电荷，故B错误；
C、宇宙是一个层次的天体系统，一切天体都在不停息地运动着，故C错误；
D、在探索比分子更小的微观粒子的历程中，人们首先发现了电子，故D正确。
故选：D。
4．【解答】解：A、安装电梯时使用的激光垂准仪应用了光沿直线传播的原理，故A正确；
B、自行车的尾灯是靠光的反射来引起后方车辆司机注意的，故B错误；
C、电视遥控器是通过红外线实现对电视机的控制的，故C错误；
D、屏幕自身不能发光，不是光源。
故选：A。
5．【解答】解：列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能进行回收，该原理是利用电磁感应来工作的。
A、奥斯特实验说明通电导体的周围存在磁场，故A不符合题意；
B、闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机就是利用该原理来工作的，故B符合题意；
C、电磁继电器是利用电流的磁效应来工作的自动开关，故C不符合题意；
D、通电导体在磁场中要受到力的作用，电动机是利用该原理来工作的，故D不符合题意。
故选：B。
6．【解答】解：
A、汽车长时间行驶轮胎会发热，这是通过克服摩擦做功改变轮胎内能的，故A正确；
B、小明闻到汽油味，这是扩散现象，说明分子在不停地做无规则运动，故B正确；
C、内燃机的做功冲程中，把内能转化为机械能，故C正确；
D、热机在工作过程中，不可避免地要克服机械间的摩擦而做额外功，因此热机效率不可能达到100%，故D错误。
故选：D。
7．【解答】解：A．将篮球举过头顶不动时，人对篮球施加力，篮球在力的方向没有移动距离，所以不做功，故A错误；
B．篮球离开手后还能继续向上运动是由于具有惯性，惯性不是力，不能说受到惯性的作用；故B错误；
C．篮球离开手后升空的过程中，高度增大，质量不变，重力势能增大，速度减小，动能减小，动能主要转化成了重力势能，故C错误；
D．若正在上升的篮球具有一定的速度，所受的力全部消失，根据牛顿第一定律知，它将做匀速直线运动，故D正确。
故选：D。
8．【解答】解：A、图中三孔插座的火线和零线接反了，不符合“左零右火”，故A错误；
B、铜丝的电阻率小、熔点高，在电流过大时不易熔断，不能用铜丝来代替保险丝，故B错误；
C、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故C错误；
D、断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故D正确。
故选：D。
9．【解答】解：A、东方超环的反应原理与太阳类似，通过核聚变释放巨大的核能，故A正确；
B、“夸父一号”太阳探测卫星升入太空后，其动力补充来源于可再生能源太阳能，故B正确
C、“深海一号”能源站的无人无缆潜水器在下潜的过程中，根据p＝ρgh知，深度增加，受到海水产生的压强逐渐变大，故C错误；
D、“天和号”核心舱升入太空后，与地面通过电磁波联系，故D正确。
故选：C。
10．【解答】解：由图知，当开关置于“2、3”时，电阻R1、R2串联，电路中电阻最大，电源电压一定，由P＝可知此时烤火器处于低温挡；当开关置于“3、4”时，R1被短路，只有电阻R2接入电路，电路中电阻阻值次之，电源电压一定，由P＝可知此时烤火器处于中温挡；当开关置于“4、5”时，电阻R2、R3并联，电路中电阻值最小，电源电压一定，由P＝可知此时烤火器处于高温挡；
A、中温挡功率P中＝242W，由P＝可得R2的阻值：R2＝＝＝200Ω；
低温挡功率P低＝100W，由P＝可得R1、R2串联的总阻值：R串＝＝＝484Ω；
R1的阻值：R1＝R串﹣R2＝484Ω﹣200Ω＝284Ω，故A错误；
B、接通3、4触点时，烤火器处于中温挡位，正常工作5s消耗的电能：
W中＝P中t＝242W×5s＝1210J，故B错误；
C、接通4、5触点时，烤火器处于高温挡位，电阻R2、R3并联，R2、R3的电功率：
P2＝P中＝242W，
P3＝＝＝605W，
高温挡功率：P高＝P2+P3＝242W+605W＝847W，故C错误；
D、接通3、4触点时，烤火器处于中温挡位，电路中只有电阻R2，36s烤火器实际消耗的电能：
W＝t′＝×36s＝7200J＝0.002kW•h，
电能表的转盘转数：n＝2500r/（kW•h）×0.002kW•h＝5r，故D正确。
故选：D。
二、填空与作图题（共8小题，计22分）
11．【解答】解：平板电脑方便我们的学习，它的彩色液晶显示屏上面极易“落”满灰尘，是因为带电体具有吸引轻小物体的性质；
集成电路元件是利用半导体材料制成的；
在家中给平板电脑充电时，平板电脑与其他用电器之间是并联的。
故答案为：吸引轻小物体；半导体；并。
12．【解答】解：燃料在火箭的燃烧室内燃烧，将化学能转化为内能；
新型材料泡沫铝适用于导弹、飞行器和其它回收部件的冲击保护层，主要是运用了该材料的吸收冲击能力强，避免部件被撞坏；
跳伞运动员在空中匀速下落时（不计空气阻力），处于平衡状态，运动员的重力和伞对运动员的拉力是一对平衡力，都作用在运动上，大小相等，方向相反，作用在同一直线上。
故答案为：化学；强；平衡力。
13．【解答】解：露是空气中的水蒸气遇冷液化形成的小水滴，属于液化现象，液化放热；
化雪是熔化过程，熔化是吸热过程。
故答案为：液化；吸收。
14．【解答】解：（1）钳口较薄，是在压力一定时，减小受力面积来增大压强，容易剪断物体。
（2）钳柄上刻有凹凸不平的花纹，目的是在压力一定时，通过增大接触面的粗糙程度来增大手与钳柄之间的摩擦的。
（3）钢丝钳可以掐断钢丝，这说明力可以改变物体的形状。
（4）钢丝钳正常使用时，动力臂大于阻力臂，属于省力杠杆。
故答案为：增大；增大；形状；省力。
15．【解答】解：用手机拍照，发现手机镜头过于靠近拍摄对象时（如图所示）无法正常对焦，拍出的照片模糊，此时像成在感光器的后面，可以利用凸透镜对光线的会聚作用，放在手机镜头上，像就会成在感光器上了，远视眼镜的镜片是凸透镜，故选远视眼镜；
此时在感光器上成的是物体倒立缩小的实像。
故答案为：后；远视；倒立。
16．【解答】解：当开关S1、S2、S3都闭合时，小灯泡与定值电阻R1并联，
并联电路各支路两端电压相等，都等于电源电压，即小灯泡两端的电压为电源电压6V，由右图知通过灯泡L的电流为1.0A；
当S1闭合，S2、S3断开时，定值电阻R1和R2串联，电压表测量R1两端的电压，由右图知当电压表示数为4V时，通过定值电阻R1的电流为0.4A，
由串联电路电压的规律知定值电阻R2两端的电压为：U2＝U﹣U1＝6V﹣4V＝2V，
由串联电路电流的规律知通过定值电阻R2的电流等于通过定值电阻R1的电流，
根据欧姆定律可得R2的阻值为：R2＝＝＝5Ω，
若此时R1短路，电压表测导线两端的电压，则电压表示数为0V。
故答案为：1.0；5；0。
17．【解答】解：（1）重力的方向是竖直向下的，从窗扇的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示；
（2）反向延长力F的作用线，从O点向力F的作用线作垂线段，垂线段就是力F的力臂L，如图所示：

18．【解答】解：因为通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强，所以若使滑动变阻器的滑片向左端移动时，通电螺线管的磁性增强，应将滑动变阻器左下接线柱与电源负极相连；
根据安培定则，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的左端为螺线管的N极。
如图所示：

三、实验与探究题（共4小题，计22分）
19．【解答】解：（1）由图甲可知，该物质在熔化过程中温度保持不变，故该物质是晶体；由图乙可知，液柱向下读数值变小，故液面指示温度在0℃以上，分度值为1℃，示数为44℃；
（2）由流体压强与流速的关系可知，当用吸管对准B点用力吹气时，B点的空气流速加快，压强变小，而气球两侧空气压强大，在大气压的作用下气球向中间靠拢；
（3）两容器中的电阻丝串联接到电源两端，则电流大小和通电时间相同，右侧电阻大，由Q＝I2Rt可知，通电一段时间后，右侧U形管中液面高度的变化较大。
故答案为：（1）晶体；44；（2）B；（3）右。
20．【解答】解：（1）玻璃板透明，用透明玻璃板替代平面镜是便于确定像的位置和比较像与物的大小。
（2）如图所示，将玻璃板竖直放置在水平白纸上，把点燃的蜡烛A放在玻璃板的前面，能看到它在玻璃板后面的像。再拿一支与A完全相同的蜡烛B，竖立着在玻璃板后面移动，直至与A的像完全重合，此现象说明平面镜所成像的大小与物体的大小相等。
（3）将光屏放在蜡烛B的位置，光屏上无法承接蜡烛A的像，光屏上出现像则为实像，光屏上没有出现像则为虚像。
故答案为：（1）位置； （2）竖直；相等；（3）虚。
21．【解答】解：（1）要测量物体的重力及记录物体浸在水中时测力计的示数，故弹簧测力使用之前应该在竖直方向调零，测力计分度值为0.1N，由第A次实验中弹簧测力计示数可知物体的重力为2.7N；
（2）分析比较A、D、E可知，D、E物体排开水的体积相同，D、E物体浸没在液体中的深度不同，由称重法F浮＝G﹣F示，浮力相同，故浮力大小与物体浸没在液体中的深度无关；
（3）分析实验步骤A、E、F可知，E、F排开液体的体积相同，但液体的密度不同，由称重法得，E、F中物体受到的浮力不同，浮力的大小还与排开液体的密度有关；
分析实验数据可知，因F中测力计示数较大，由称重法，F图中受到的浮力较小，根据阿基米德原理F浮＝ρ液gV排，F图中，液体密度小于水的密度；
（4）由甲、乙两图可知，由甲图到乙图增加的质量即为泡沫块的质量，所以m＝m2﹣m1＝2.2kg﹣2kg＝0.2kg；
因为泡沫块漂浮在水面上，所以：F浮＝G＝mg＝0.2kg×10N/kg＝2N；
由乙、丙两图可知，丙图中容器比乙图中容器多受一个向上的F的拉力，在拉力F的作用下，丙图中电子秤的读数减小，即F＝Δmg＝（m2﹣m3）g＝（2.2kg﹣1.4kg）×10N/kg＝8N；
对于丙图中泡沫块有：F浮＝F+G＝2N+8N＝10N；
根据阿基米德原理：F浮＝ρ液gV排又因为泡沫块完全浸没，所以，V＝V排＝＝＝1×10﹣3m3，
泡沫块的密度。
故答案为：（1）竖直；2.7；（ 2）A、D、E；（3）排开液体的密度；小于；（4）10；0.2×103。
22．【解答】解：（1）此时，a管口大气压强大于液体压强，a管下端管口无水流出，所以，这是由于大气压的作用；松开弹簧夹时，该装置不属于连通器；
（2）①根据表格描点连线，如图所示；
；
②由表格可知V和t成正比关系，即每秒钟从a管口流出的水量是定值V＝mL＝10mL＝10cm3；
a管的底面积S＝π×（）2＝3.14×（）2≈0.071cm2；
a管口处水流出的速度v＝＝140.8cm/s＝1.4m/s；
（3）将a管换成b管，管的长短不变，粗细发生变化，由表2分析可知，每秒钟从b管口流出的水量是定值V'＝mL＝40mL＝40cm3；
b管的底面积S'＝π×（）2＝3.14×（）2≈0.2826cm2；
b管口处水流出的速度v'＝＝140.8cm/s＝1.4m/s；
则可以认为a管管口处水流出的速度等于b管管口处水流出的速度，所以，可以得到的结论是管口处药水流出的速度大小与输液管的粗细无关；
（4）由于a、c两管的粗细相同，高度不同，所以，可以验证猜想3是否正确。
故答案为：（1）大气压；不属于；（2）①见解答图；②10；1.4；（3）管口处药水流出的速度大小与输液管的粗细无关；（4）c。
四、综合题（共2小题，计16分）
23．【解答】解：（1）卷扬机和滑轮组安装在小车上，小车左右移动过程中，以小车为参照物，卷扬机的位置没有发生变化，故是静止的；
（2）使工件M在10s内匀速上升2m，工件的速度为
v＝
绳子的有效段数n＝4，故卷扬机竖直向上拉绳子自由端的速度：
v绳＝nvM＝4×0.2m/s＝0.8m/s；
（3）工件M的质量为540kg，重力为
G＝mg＝540kg×10N/kg＝5400N；
由图可知，滑轮组承担物重绳子的有效股数n＝4，则滑轮组的机械效率：
η＝＝＝×100%＝90%，
解得：卷扬机对绳子自由端的拉力：
F＝＝1500N；
（4）卷扬机对滑轮组做功的功率：
P＝＝1500N×0.8m/s＝1200W。
答：（1）静止；
（2）卷扬机竖直向上拉绳子自由端的速度为0.8m/s；
（3）卷扬机对绳子自由端的拉力大小为1500N；
（3）卷扬机对滑轮组做功的功率为1200W。
24．【解答】解：（1）电热水器有金属外壳，为了用电的安全，防止因用电器漏电而发生触电事故，其外壳必须要接地，故应使用三孔插座；
导体的电阻与导体的材料、横截面积、长度和温度有关；流经防电墙中的水必须沿着内部隔片螺旋流动，与普通水管相比其中的水柱变得更细更长，使水的横截面积变小，长度变大，从而使水的电阻变大；
（2）水的体积V＝50Ldm3＝0.05m3，
由ρ＝可知，水的质量：m＝ρ水V＝1×103kg/m3×0.05m3＝50kg，
水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×50kg×（50℃﹣20℃）＝6.3×106J，
若考虑热量损失，消耗的电能：W＝Q吸＝6.3×106J，
由P＝可知，需要加热的时间：t′＝＝＝4200s；
（3）地线失效时，防电墙与人体串联在电路中，
地线失效时通过人体的电流：I＝＝＝5×10﹣4A，
由I＝可知，人体两端的电压：U人＝IR人＝5×10﹣4A×2×103Ω＝1V＜36V，所以此防电墙能保证人的安全。
答：（1）三孔；变大；
（2）至少需要的时间为4200s；
（3）此防电墙能保证人的安全。
