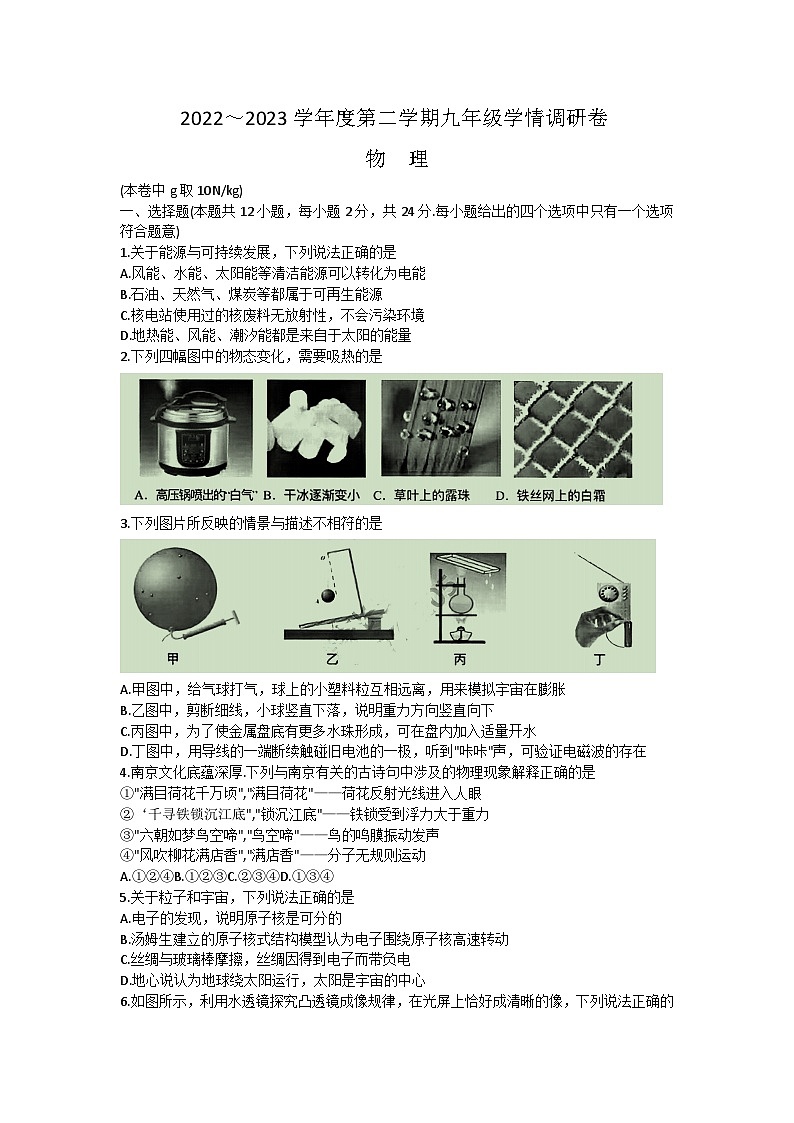

2022～2023学年度第二学期九年级学情调研卷

物  理

(本卷中g取10N/kg)

一、选择题(本题共12小题，每小题2分，共24分.每小题给出的四个选项中只有一个选项符合题意)

1.关于能源与可持续发展，下列说法正确的是

A.风能、水能、太阳能等清洁能源可以转化为电能

B.石油、天然气、煤炭等都属于可再生能源

C.核电站使用过的核废料无放射性，不会污染环境

D.地热能、风能、潮汐能都是来自于太阳的能量

2.下列四幅图中的物态变化，需要吸热的是

3.下列图片所反映的情景与描述不相符的是

A.甲图中，给气球打气，球上的小塑料粒互相远离，用来模拟宇宙在膨胀

B.乙图中，剪断细线，小球竖直下落，说明重力方向竖直向下

C.丙图中，为了使金属盘底有更多水珠形成，可在盘内加入适量开水

D.丁图中，用导线的一端断续触碰旧电池的一极，听到"咔咔"声，可验证电磁波的存在

4.南京文化底蕴深厚.下列与南京有关的古诗句中涉及的物理现象解释正确的是

①"满目荷花千万顷","满目荷花"——荷花反射光线进入人眼

②‘千寻铁锁沉江底","锁沉江底"——铁锁受到浮力大于重力

③"六朝如梦鸟空啼","鸟空啼"——鸟的鸣膜振动发声

④"风吹柳花满店香","满店香"——分子无规则运动

A.①②④B.①②③C.②③④D.①③④

5.关于粒子和宇宙，下列说法正确的是

A.电子的发现，说明原子核是可分的

B.汤姆生建立的原子核式结构模型认为电子围绕原子核高速转动

C.丝绸与玻璃棒摩擦，丝绸因得到电子而带负电

D.地心说认为地球绕太阳运行，太阳是宇宙的中心

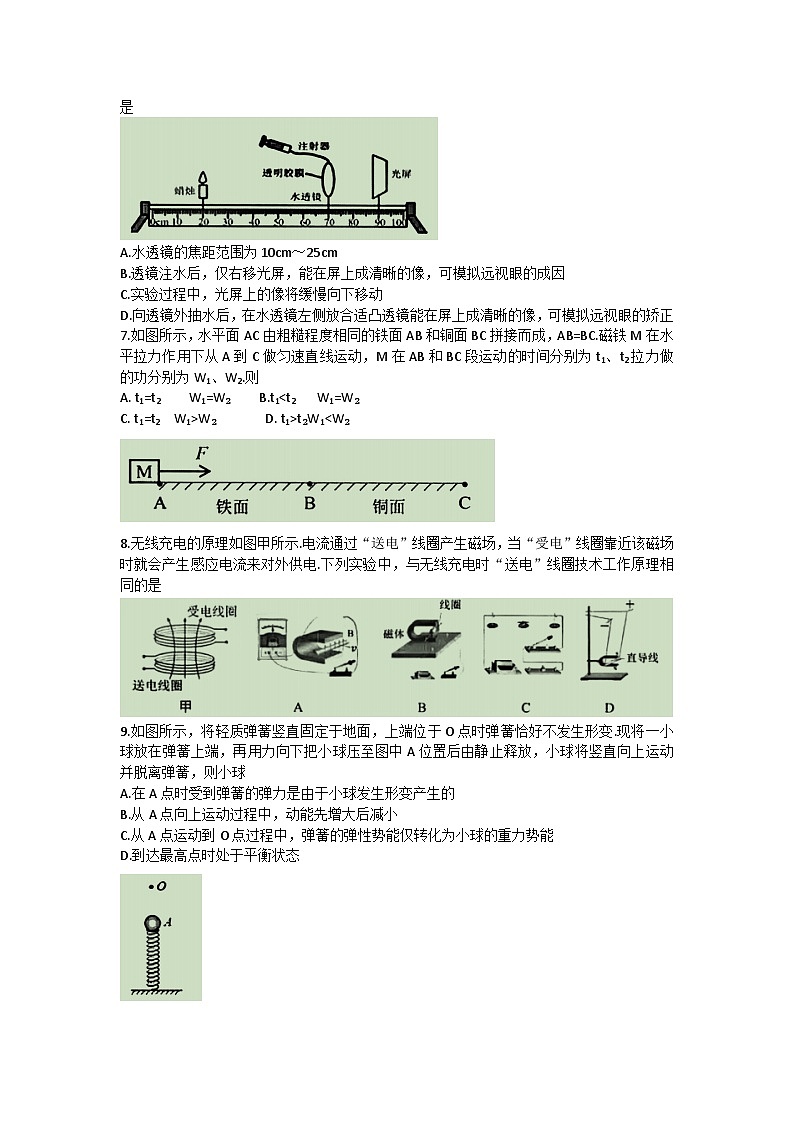

6.如图所示，利用水透镜探究凸透镜成像规律，在光屏上恰好成清晰的像，下列说法正确的是

A.水透镜的焦距范围为10cm～25cm

B.透镜注水后，仅右移光屏，能在屏上成清晰的像，可模拟远视眼的成因

C.实验过程中，光屏上的像将缓慢向下移动

D.向透镜外抽水后，在水透镜左侧放合适凸透镜能在屏上成清晰的像，可模拟远视眼的矫正

7.如图所示，水平面AC由粗糙程度相同的铁面AB和铜面BC拼接而成，AB=BC.磁铁M在水平拉力作用下从A到C做匀速直线运动，M在AB和BC段运动的时间分别为t1、t2拉力做的功分别为W1、W2.则

A. t1=t2    W1=W₂    B.t1<t2   W1=W₂

C. t1=t2  W1>W₂       D. t1>t₂W1<W₂

8.无线充电的原理如图甲所示.电流通过“送电”线圈产生磁场，当“受电”线圈靠近该磁场时就会产生感应电流来对外供电.下列实验中，与无线充电时“送电”线圈技术工作原理相同的是

9.如图所示，将轻质弹簧竖直固定于地面，上端位于O点时弹簧恰好不发生形变.现将一小球放在弹簧上端，再用力向下把小球压至图中A位置后由静止释放，小球将竖直向上运动并脱离弹簧，则小球

A.在A点时受到弹簧的弹力是由于小球发生形变产生的

B.从A点向上运动过程中，动能先增大后减小

C.从A点运动到O点过程中，弹簧的弹性势能仅转化为小球的重力势能

D.到达最高点时处于平衡状态

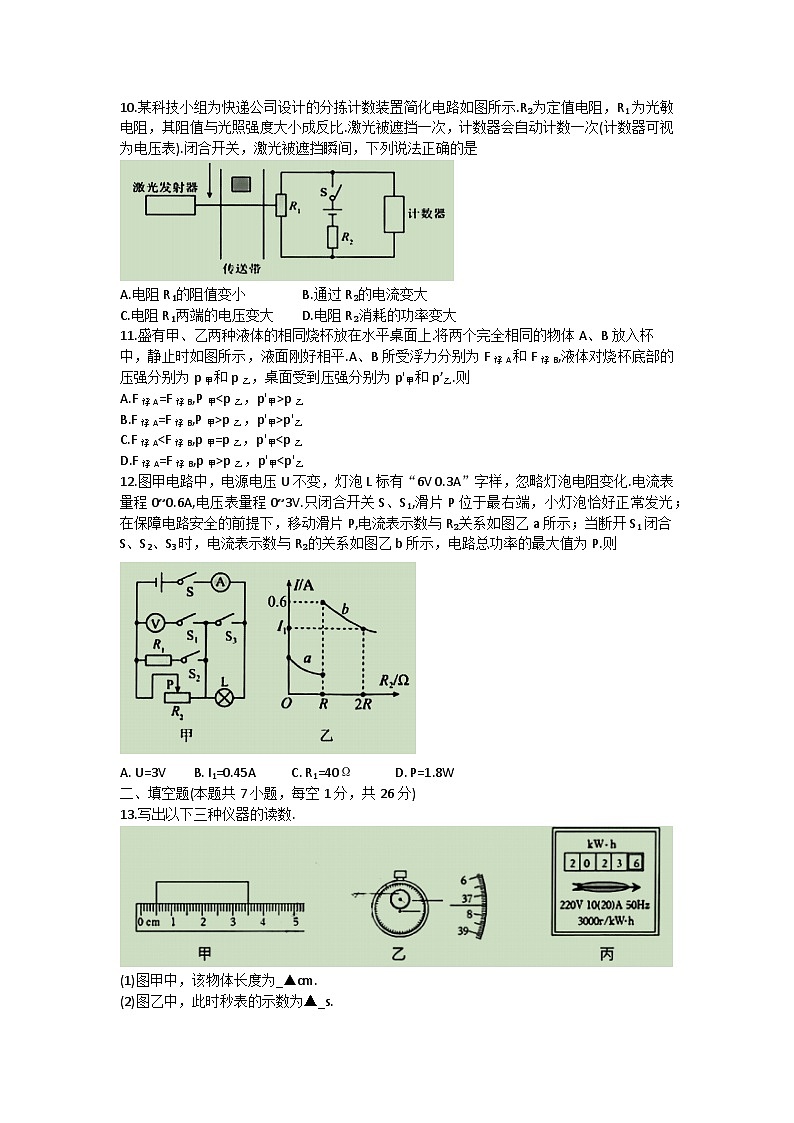

10.某科技小组为快递公司设计的分拣计数装置简化电路如图所示.R₂为定值电阻，R1为光敏电阻，其阻值与光照强度大小成反比.激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表).闭合开关，激光被遮挡瞬间，下列说法正确的是

A.电阻R₁的阻值变小        B.通过R₂的电流变大

C.电阻R₁两端的电压变大    D.电阻R₂消耗的功率变大

11.盛有甲、乙两种液体的相同烧杯放在水平桌面上.将两个完全相同的物体A、B放入杯

中，静止时如图所示，液面刚好相平.A、B所受浮力分别为F浮A和F浮B,液体对烧杯底部的压强分别为p甲和p乙，桌面受到压强分别为p'甲和p’乙.则

A.F浮A=F浮B,P甲<p乙，p'甲>p乙

B.F浮A=F浮B,P甲>p乙，p'甲>p'乙

C.F浮A<F浮B,p甲=p乙，p'甲<p乙

D.F浮A=F浮B,p甲>p乙，p'甲<p'乙

12.图甲电路中，电源电压U不变，灯泡L标有“6V 0.3A”字样，忽略灯泡电阻变化.电流表

量程0~0.6A,电压表量程0~3V.只闭合开关S、S1,滑片P位于最右端，小灯泡恰好正常发光；在保障电路安全的前提下，移动滑片P,电流表示数与R₂关系如图乙a所示；当断开S1闭合S、S2、S3时，电流表示数与R₂的关系如图乙b所示，电路总功率的最大值为P.则

A. U=3V    B. I1=0.45A     C. R1=40Ω      D. P=1.8W

二、填空题(本题共7小题，每空1分，共26分)

13.写出以下三种仪器的读数.

(1)图甲中，该物体长度为_▲cm.

(2)图乙中，此时秒表的示数为▲_s.

(3)图丙中，电能表示数为_▲kW·h,为保证安全，使用该电能表的电路最大总功率不能超过▲__W.

14.汽车涉及很多物理知识.

(1)车上安装了"北斗卫星导航",它是通过_▲来传递信息的；

(2)四冲程汽油机的_▲冲程的能量转化与图甲相同，该冲程中_▲能转化为__▲能.

(3)如图乙，加装了尾翼(气流偏导器，截面如图丙所示),汽车在高速行驶过程中对路面的压力增大，这是由于尾翼上方空气流速较_▲  (选填“大”或“小”).

15.小明参加中考体检时，了解到医疗设备中蕴含丰富物理知识.

(1)图甲是红外线医疗烤灯，主要利用红外线_▲效应显著的特点；将烤灯的三线插头插入插座中，烤灯工作时，其金属外壳也与   ▲线相连.

(2)医用氧气瓶中的氧是通过_▲_方法储存的.

(3)图乙(B超图像)、图丙(x光图像)是医院中两种常见的成像诊断方式，其成像原理▲   (选填"相同"或"不同")

16.如图所示是某款咖啡的制作过程，在装有咖啡粉的铜壶中放入冷水，然后将铜壶放到滚烫的沙子上，待水沸腾后得到一杯浓郁的咖啡.铜壶内的水是通过_▲的方式增大内能的，选择铜作为材质，可使咖啡快速沸腾，是利用铜的_▲      _好.在标准大气压下，若改用酒精灯将壶中100g,初温为10°C的水加热至沸腾，水需要吸收热量_▲_J,若此过程中消耗酒精4.2g,则热效率为_▲     _%.[c水=4.2×103J/(kg·℃),q酒精=3×107J/kg]

17.工人用如图所示滑轮组提升重物.物重G=900N,拉力F=400N,不计绳重和摩擦，重物匀速提升2m.此过程中，拉力F做功▲__J,滑轮组的机械效率为  ▲_%;若将该滑轮组的机械效率提高5%,需要用此滑轮组提升_N的重物.

18.如图所示，电源电压不变，灯泡L上标有"6V3W"字样，忽略灯泡电阻变化，Ro=8Ω.当只闭合S、S2时，移动滑动变阻器的滑片P至距a端1/4处，灯泡刚好正常发光；当只闭合S、S1时，保持滑动变阻器滑片不变，电流表示数变化了0.1A.则电源电压为，V,滑动变阻器最大阻值Rb=▲Ω;只闭合S、S2,变阻器R的电功率和电路总功率的最大比值为          .

19.如图甲可测量水流对物体的冲击力，电源电压恒为3V,电流表量程为0～0.6A,电阻丝MN长10cm、阻值为10Ω,其阻值与长度成正比；水平光滑杆AB上套有弹簧、滑块，弹簧每受到1N的拉力伸长1cm;弹簧左端固定，右端连接滑块，滑块与滑片P、物体Q通过竖直硬杆相连，滑片P与电阻丝接触良好.水流冲击力为零时，P与M端接触，电流表刚好满偏，此时电阻R0消耗的电功率为▲_W;当电流表示数为0.3A时，水流的冲击力为_▲__N;小明设计了如图乙所示的电路，电压表接“0～3V”的量程，若把电压表的刻度盘改装成能直接读出水流冲击力的“冲力表",则该"冲力表”的分度值为_N.

三、解答题(本题共9小题，共50分.解答第27、28题时应有公式和解题过程)

20.(6分)根据题目要求作图(请保留作图痕迹).

(1)如图甲，画出反射光线OB对应的入射光线并标出折射角y.

(2)如图乙，小明站在电动扶梯的水平台阶上，随着扶梯匀速向上运动，在O点画出小明的受力示意图.

(3)如图丙，将图中电磁铁、滑动变阻器接入电路，使开关闭合后电磁铁与条形磁铁相互吸引，且滑片P向右移动时吸引力变小.

21.(4分)用图甲所示的实验装置做"观察水的沸腾"实验.

(1)某时刻温度计的示数如图甲所示，此时的水温为▲℃;▲(选填"乙"或“丙”)图表示水沸腾前的情况；

(2)图丁为用相同装置加热a、b两杯水得到的温度与时间的关系图像，则两杯水质量的大小关系为ma▲mb;实验时气压▲(选填"大于”、“小于”或"等于")标准大气压.

22.(5分)用鸡蛋做以下实验.

(1)如图甲，将鸡蛋放进茶叶水中煮较长时间，剥开发现蛋白变色，这是_▲现象；

(2)如图乙，用尺子快速水平击打杯口的硬纸片，鸡蛋由于▲未随纸片飞出，最终落入杯内是因为受到▲的作用；

(3)如图丙，在瓶中放入点燃的酒精棉，用剥壳的熟鸡蛋堵住瓶口，过了一会儿发现鸡蛋在▲的作用下进入瓶中；

(4)如图丁，鸡蛋放在泡沫板的凹槽内，脚穿软底鞋站在鸡蛋上，鸡蛋并没有破裂，这是通过_▲_减小对鸡蛋的压强.

23.(4分)用图甲所示的实验装置做"探究平面镜成像特点"实验.

(1)选择两支完全相同的蜡烛目的是_▲,

(2)在蜡烛B位置放光屏，光屏上不能呈现蜡烛A的像，说明平面镜所成的像是▲_像；

(3)如图乙，将平面镜在竖直平面内绕M点逆时针转过一定的角度，则蜡烛A所成像

▲(填字母);

A.逆时针转过一定的角度   B.位置保持不变   C.反方向转过相同的角度

(4)如图丙，将玻璃板与水平桌面成45°角固定，让蜡烛水平向右做直线运动，将看到蜡烛的像_▲(选填"水平向右"、“水平向左”、“竖直向上"或"竖直向下”)运动.

24.(4分)如图所示，用甲、乙、丙三套装置完成实验.

实验一：探究不同物质吸热升温的现象；实验二：比较不同燃料燃烧放出的热量；三种供选择的液体分别用a、b、c表示，三种燃料分别用1、2、3表示.

(1)实验一是通过比较 ▲   反映液体吸收热量的多少；

(2)为了能完成两个实验，对图中器材进行以下几种调整，其中可行的是▲(填字母).

A.将甲图中的燃料换成3     B.将乙图中的液体换成a

C.将乙图中的液体换成c     D.将丙图中的燃料换成3

(3)在实验一中根据所测数据画出如图丁图像(不计热量的损失),则由此可知，实验一中①、②两种物质的比热容之比为_▲   ,

25.  (4分)某实验小组"探究影响浮力大小的因素"实验.

(1)分析B、C可知，浮力的大小与▲有关；由甲实验可知，酒精的密度为▲.kg/m³;

(2)如图乙所示，小明用粗细均匀的吸管制成简易密度计，放到水和另一液体中，测得浸入水和另一液体中的长度分别为H和h,已知水的密度为ρ水,则ρ液=▲_(用字母表示);

(3)小华根据液体密度ρ与浸入液体中的长度h的对应关系作出ρ-h图像，如图丙所示.据此分析，这种简易密度计的刻度线分布是不均匀的，且密度值越大，相邻刻度线之间的距离越_▲(选填“大”或“小”).

26.(8分)如图甲所示"探究电流与电阻的关系"实验.

(1)图甲中有一根导线接错了，在错的那根导线上画“×”,并画出正确的电路连接；

(2)排除故障后，小明将5Ω的电阻换成10Ω的电阻接入电路，接下来的操作是，调节滑动变阻器滑片，▲;多次实验的数据记录在下表中，分析数据可得出结论__;

(3)小明将定值电阻换成小灯泡L1,测出了几组电流和电压值，并绘制了L1的U-l图像如图乙所示，该图像不是直线的原因是_▲__;

(4)小华想测量额定电流为lo的灯泡L2正常发光时的电阻大小，利用灯泡L1和绘制的乙图，设计了如图丙所示的电路(电源电压为U).请将她的实验步骤补充完整：

九年级物理学情调研卷 共8页  第7页

①闭合开关S,将开关So接1、调节滑动变阻器的滑片P,使电流表的示数为▲_,此时L₂正常发光；

②将开关So由1改接到2,滑动变阻器的滑片P▲,若此时电流表的示数为l1(l1小于灯泡L1的额定电流);

③灯泡L₂正常发光时的电阻RL2=_▲(用字母表示).

27.(6分)我国从远古时代就开始利用浮力了.据考古工作者发现，在距今7500年前的新石器时期，我国古代劳动人民就制造出了独木舟，如下图所示.该独木舟外形可看成一个长方体，它长2m、宽0.6m、高40cm,质量为60kg.求：

(1)独木舟放在水平地面上时对地面的压强；

(2)独木舟能承载的最大货物的质量.

28.(9分)为模仿"钢梁承重后的下垂量h"的测试，兴趣小组用钢尺模拟桥梁，图甲是“钢尺承重后的下垂量h"测试仪，图乙是其原理图；已知压力F与下垂量h关系为F=h/k,k=1×10-3m/N.电源电压不变，当电压表的示数为4V时，电流表示数为0.4A;当压力F1=32N时，电路中的电流为l1,此时R的功率为P₁;当压力F₂=40N时，电路中的电流为l2;且l2与l1相差0.1A.压敏电阻R与压力F的关系如图丙所示，忽略传感器与钢尺自重产生的影响.求：

(1)Ro的阻值；

(2)R的功率P₁;

(3)当电流表示数为0.48A时，钢尺的下垂量是_▲cm.
