江苏省盐城市2020年中考物理试题

这是一份江苏省盐城市2020年中考物理试题，共22页。试卷主要包含了下列措施是在声源处减弱噪声的是，小明和同学一起荡秋千，我市所有教室都安装了空调等内容，欢迎下载使用。

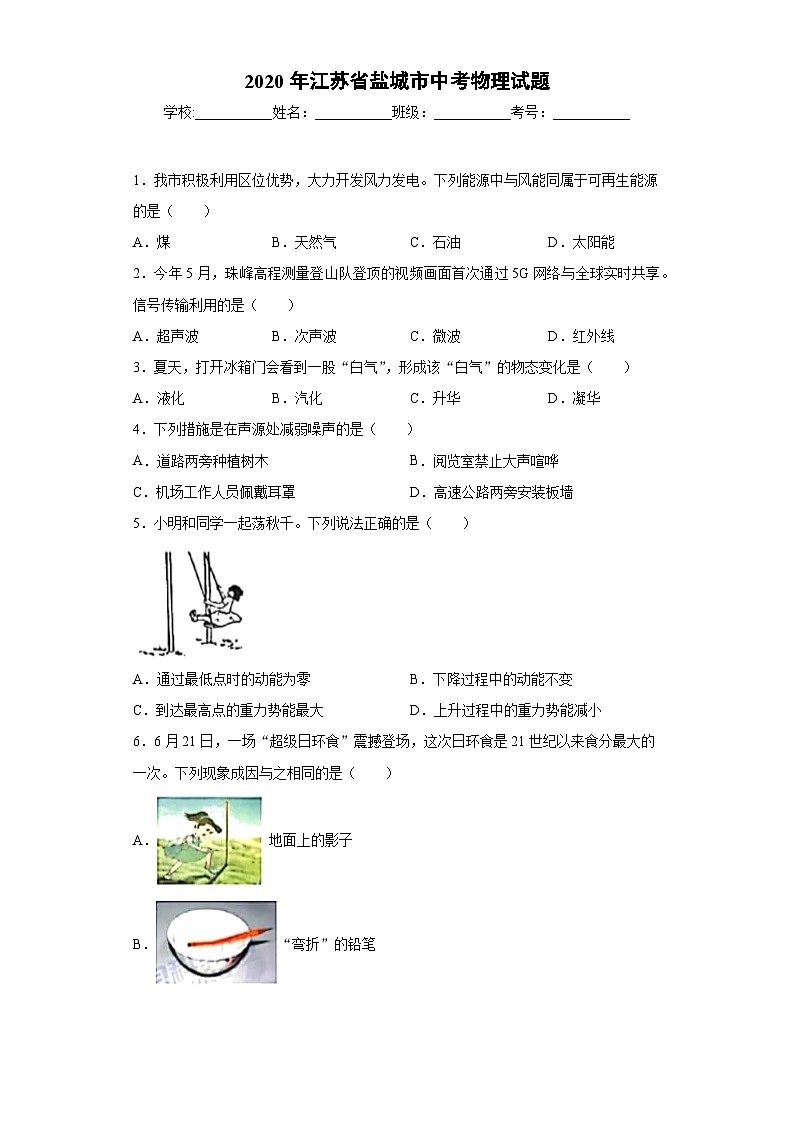

2020年江苏省盐城市中考物理试题
学校:___________姓名：___________班级：___________考号：___________


1．我市积极利用区位优势，大力开发风力发电。下列能源中与风能同属于可再生能源的是（　　）
A．煤 B．天然气 C．石油 D．太阳能
2．今年5月，珠峰高程测量登山队登顶的视频画面首次通过5G网络与全球实时共享。信号传输利用的是（　　）
A．超声波 B．次声波 C．微波 D．红外线
3．夏天，打开冰箱门会看到一股“白气”，形成该“白气”的物态变化是（　　）
A．液化 B．汽化 C．升华 D．凝华
4．下列措施是在声源处减弱噪声的是（　　）
A．道路两旁种植树木 B．阅览室禁止大声喧哗
C．机场工作人员佩戴耳罩 D．高速公路两旁安装板墙
5．小明和同学一起荡秋千。下列说法正确的是（　　）

A．通过最低点时的动能为零 B．下降过程中的动能不变
C．到达最高点的重力势能最大 D．上升过程中的重力势能减小
6．6月21日，一场“超级日环食”震撼登场，这次日环食是21世纪以来食分最大的一次。下列现象成因与之相同的是（　　）
A．地面上的影子
B．“弯折”的铅笔

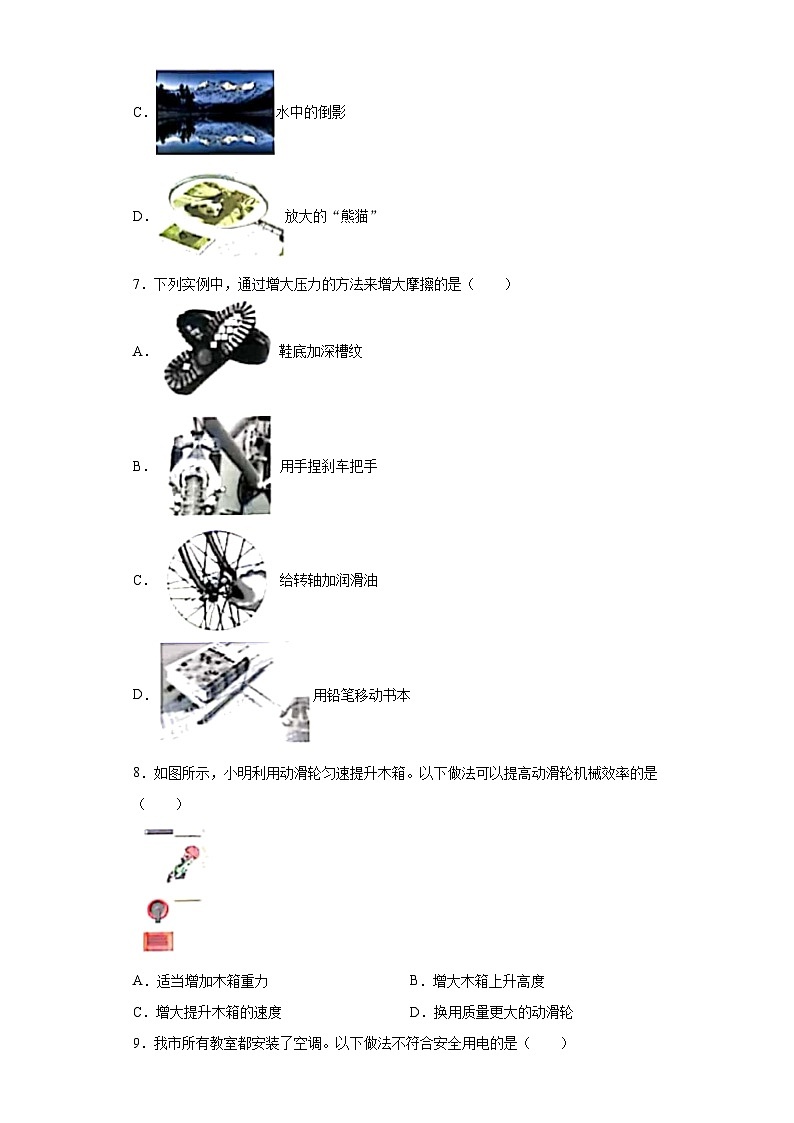

C．水中的倒影
D．放大的“熊猫”
7．下列实例中，通过增大压力的方法来增大摩擦的是（　　）
A．鞋底加深槽纹
B．用手捏刹车把手
C．给转轴加润滑油
D．用铅笔移动书本
8．如图所示，小明利用动滑轮匀速提升木箱。以下做法可以提高动滑轮机械效率的是（　　）

A．适当增加木箱重力 B．增大木箱上升高度
C．增大提升木箱的速度 D．换用质量更大的动滑轮
9．我市所有教室都安装了空调。以下做法不符合安全用电的是（　　）
A．出现故障时，先切断电源 B．放学离开教室，及时关闭电源
C．安装三线插座，防止外壳帯电 D．用更细的导线，防止发热起火
10．将一小段黄瓜悬挂，小明用强磁铁靠近其一端，发现黄瓜发生了微微的转动。他猜想强磁铁对水产生了力的作用，并通过实验验证的猜想。下列实验可验证其猜想的是（　　）
A．将塑料袋装满水后悬挂，用强磁铁靠近水袋，水袋静止不动
B．将一小段香蕉悬挂。用强磁铁靠近其一端，香蕉微微转动
C．将另一小段黄瓜悬挂，用强磁铁靠近其一端，黄瓜微微转动
D．将水放置在盆中，用强磁铁靠近水面，水面向下微微凹陷
11．小明取一根装有适量配重的饮料吸管，使其竖直漂浮在水中，制作简易密度计。为了能够在吸管上准确标注出不同液体密度所对应的刻度，需要测的是（　　）
A．吸管的总长度 B．吸管浸入水中的深度
C．容器中水的深度 D．吸管露出水面的长度
12．为了探究热传递过程中高温物体、低温物体温度变化的特点，小明做了如下实验，将盛有30℃冷水的小烧杯放入盛有70℃热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图像。下列说法错误的是（　　）

A．热水和冷水到达同一温度的时间是相同的
B．热水温度下降比冷水温度升高得快
C．热水放出的热量等于冷水吸收的热量
D．热水的质量可能小于冷水的质量
13．迎端午，品棕香，赛龙舟。人们在很远处就能闻到诱人的香味，说明分子是______的。观众以河岸为参照物，龙舟是______的。选手们奋力向后划桨，龙舟就能向前运动，这一现象表明力的作用是______。
14．校园文化艺术节的开幕式上，小华表演架子鼓。她用力敲击鼓面，使鼓面______发出声音。声音通过______传入人耳。用力越大，同学们听到声音的______越大。
15．学习了密度知识后，小明想知道橡皮的密度。如图所示，他用调节好的托盘天平测出橡皮的质量为______g，再用量筒测出橡皮的体积为10cm3，则橡皮的密度为______g/cm3。橡皮的硬度比钢尺______。

16．燃油汽车的核心部件是热机，通过______冲程将废气排出气缸，造成大气污染，电动汽车正逐步替代燃油汽车。一辆电动汽车在平直的公路上以54km/h的速度匀速行驶10min，通过的路程是______km。关闭电源后，由于______电动汽车还要继续向前滑行一段距离。
17．如图所示，在“探究磁场对电流的作用”实验中，给直导线通电，观察到它向右运动，只改变直导线中电流的______，导线的运动方向会发生改变。这个过程将______能转化为直导线的机械能。日常生活中的______（电动机/发电机）就是利用这个原理制成的。

18．小华在燃烧皿中放入5g酒精，对300g水加热，待酒精燃尽后水温升高了50℃。已知水的比热容为4.2×103J/（kg·℃），酒精的热值为3.0×107J/kg此过程中，酒精燃烧放出的热量为______J，水吸收的热量为______J，水的内能是通过______方式增加的。
19．月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图所示，小明家中用电器正常使用的总功率不能超过______W，用电器工作时消耗0.5kW·h的电能，电能表指示灯闪烁______次。若上月底电能表示数为1877.6kW·h，则本月消耗的电能为______kW·h。

20．在透明薄塑料袋中装入大半袋水，用弹簧测力计钩住塑料袋缓慢放入水中，水袋受到的浮力不断______（增大/减小）。当塑料袋中的水面与容器中水面______时，水袋中水的重力和排开水的重力相等，用塑料袋进行实验的好处是______（说出一点即可）。

21．在图中画出小车受到重力的示意图。

22．请在图中画出物体AB在平面镜中所成的像A¢B¢．

23．在图中画出通电螺线管的S极和A点的电流方向。

24．小华买了一只圆形平底玻璃杯，放在水平桌面上。玻璃杯的质量为0.3kg，底面积为20cm2，最多能装300g的水（g取10N/kg）求：
(1)玻璃杯的重力；
(2)玻璃杯的容积；
(3)装满水时玻璃杯对桌面的压强。
25．如图甲所示为某电烤箱的内部简化电路，S1为自动控制开关，R1和R2均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图像。求：

(1)低温挡工作时的功率；
(2)电热丝R2的阻值；
(3)15min内R1消耗的电能。
26．小华做“探究凸透镜成像规律”实验：
(1)将平行光______凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为______cm；

(2)将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的______上，这样做目的是使像呈现在______；
(3)将蜡烛移动到图乙所示位置，需向______侧移动光屏，直至在光屏上找到______的倒立、缩小的实像。
27．小明做“探究杠杆平条件”实验：

(1)实验前，杠杆静止时的位置如图甲所示。要使杠杆在水平位置平衡，应将平衡螺母向______调节；
(2)使用弹簧测力计时，首先进行的操作是______；
(3)如图乙所示，在杠杆左侧挂2个钩码，每个钩码的质量为50g，为了便于在杠杆上直接读出力臂的大小，在A点沿______向下方向拉动弹簧测力计，直至杠杆在______位置平衡。并将第一次数据记录在表格中，表中F1大小为弹簧测力计示数，F2大小为钩码的重力，l1、l2分別为F1、F2对应的力臂；
(4)接下来，小明又进行了三次实验，将数据填在表中，最后总结得出律。每次实验总是在前一次基础上改变F2、l1、l2中的一个量。小华分析数据后发现，第______次实验与前一次改变的量相同，需要调整的实验步骤是______。
序号
FI/N
l1/cm
F2/N
l2/cm
1
1.5
10.0
1.0
15.0.
2
3.0
10.0
2.0
15.0
3
1.5
20.0
2.0
15.0
4
1.0
30.0
2.0
15.0



28．小明和小华一起探究电流与电阻的关系。器材有新干电池两节，5Ω、10Ω、20Ω的定值电阻各一只，“20Ω 1A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。

(1)用笔画线代帯导线将甲图中电路补充完整，使滑动变阻器滑片向左移动时电阻减小（______）；
(2)将滑动变阻器滑片移动到最______端。闭合开关，小明发现电压表示数接近电源电压，可能是定值电阻R出现了______故障；
(3)排除故障后，移动滑动变阻器滑片，直至电压表示数为1V，此时电流表示数如图乙所示，大小为______A；
(4)小明逐一将10Ω和20Ω的电阻接入电路，继续进行实验。当______Ω的电阻接入电路后，无法将电压表示数调节到1V。于是，他改变定值电阻两端电压，重新依次进行实验。调节后的电压值应该不低于______V；
(5)实验结束后，小华觉得可以通过调整顺序来避免实验中存在的问题。合理的顺序是______。
29．阅读短文，回答问题：
卡门涡街现象
2020年5月5日，虎门大桥的桥体异常振动引发了大家的关注，专家认为这是由卡门涡街现象引起的。

如图甲所示，在一定条件下，流体流过阻碍物时，会在阻碍物上下两侧先后交替产生有规则的反向旋涡①、②、③、④……，这一现象叫卡门涡街现象。产生旋涡的一侧流速快，另一侧流速慢，交替形成大小不同的压力，使阻碍物产生有规律的振动，即涡振。涡振频率f与阻碍物的特征宽度d和流体流速v有关，其关系（k为常数）据分折，桥体异常振动是由于桥面上安装了1.4m高的防撞板后，在特定风环境条件下产生了振幅较大的涡振现象。
工业上常同的流量计也是利用卡门涡街现象制成的。在管道中放入装有电子设备的阻碍物，当流体同过时，装有电子设备的阻碍物发生涡振，输出与涡振频率相同的电压信号，通过频率公式得到流速大小，最终输出流体的流量，流量为单位时间内流体通过管道横截面的体积。
(1)下列过程不可能产生卡门涡街现象的是______；
A河水流过礁石 B．空气通过树木 C．篮球撞击篮板 D．云层飘过山峰
(2)流体流过阻碍物，当上侧产生涡旋时，阻碍物______侧受到压力大；
(3)若甲图中相同时间内产生的旋涡增多，说明流体的流速变______；
(4)安装防撞板后，増大了桥体的______，使得相同风速下桥体的涡振频率______（増大/减小）；
(5)某水管的横截面积为S，阻碍物的特征宽度为d，水流通过阻碍物时输出的电压信号如图乙所示。如不考阻碍物对流速的影响，则管道中水的流量Q和t0之间的关系图像为______。
A． B． C． D．


参考答案
1．D
【解析】
【分析】
【详解】
ABC．煤、石油、天然气是短期内不能从自然界得到补充的能源，属于不可再生能源，故ABC不符合题意；
D．太阳能是能够源源不断的从自然界得到的能源，属于可再生能源，故D符合题意。
故选D。
2．C
【解析】
【分析】
【详解】
5G网络信号传输，是利用微波进行传递信息，微波属于电磁波。
故选C。
3．A
【解析】
【分析】
【详解】
“白气”是空气中的水蒸气遇冷液化放热形成的小水珠。
故选A。
4．B
【解析】
【分析】
【详解】
A．道路两旁种植树木，是在传播过程中减弱噪声，不符合题意；
B．阅览室禁止大声喧哗，是在声源处减弱噪声，符合题意；
C．机场工作人员佩戴耳罩，是在人耳处减弱噪声，不符合题意；
D．高速公路两旁安装板墙，是在传播过程中减弱噪声，不符合题意。
故选B。
5．C
【解析】
【分析】
【详解】
A．通过最低点时速度最大，动能最大，故A错误；
B．下降过程中，高度变小，重力势能变小，速度增大，动能增大，故B错误；
C．到达最高点时，高度最大，重力势能最大，故C正确；
D．上升过程中，高度增大，重力势能增大，故D错误。
故选C。
6．A
【解析】
【分析】
【详解】
日环食是由光的直线传播形成的。
A．地面上的影子，是由光的直线传播形成的，符合题意；
B．“弯折”的铅笔，是由光的折射形成的，不符合题意；
C．水中的倒影，属于平面镜成像，是由光的反射形成的，不符合题意；
D．放大的“熊猫”，属于凸透镜成像，是由光的折射形成的，不符合题意。
故选A。
7．B
【解析】
【分析】
【详解】
A．鞋底加深槽纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，不符合题意；
B．用手捏刹车把手，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力，符合题意；
C．给转轴加润滑油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力，不符合题意；
D．用铅笔移动书本，通过滚动摩擦代替滑动摩擦减小摩擦力，不符合题意。
故选B。
8．A
【解析】
【分析】
【详解】
A．额外功不变，如果增加木箱重力，有用功会增大，有用功在总功中所占的比例将增大，机械效率会增大，故A符合题意；
BC．动滑轮机械效率的高低与木箱上升的高度和上升的速度无关，故BC不符合题意；
D．换用质量更大的动滑轮，额外功增加，有用功在总功中所占的比例将减小，机械效率降低，故D不符合题意。
故选A。
9．D
【解析】
【分析】
【详解】
A．电路中出现故障时，需要先切断电源，防止触电，不符合题意；
B．放学离开教室，及时关闭电源，一方面可以节约电能，另一方面避免电路中的功率过大，电流过大，发生火灾，不符合题意；
C．三孔插座的第三个孔接地线，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，不符合题意；
D．导线变细，导线的电阻变大，当电路中有电流通过时，导线产生的热量增多，既浪费了电能，又有引起火灾的可能，符合题意。
故选D。
10．D
【解析】
【分析】
【详解】
由题意可知，需要验证强磁铁对水产生了力的作用，只能用强磁铁靠近水，观察水的变化情况。
ABC．塑料袋装满水、一小段香蕉和另一小段黄瓜，用强磁铁靠近它们，可以验证强磁铁对这些物体的作用，不能验证强磁铁对水的作用，故ABC不符合题意；
D．将水放置在盆中，用强磁铁靠近水面，可以验证强磁铁对水的作用，故D符合题意。
故选D。
11．B
【解析】
【分析】
【详解】
因为密度计是漂浮在液体中，所受浮力等于本身的重力，则
F浮水=F浮液=G
ρ水gSh水=ρ液gSh液=G

h水是吸管浸入水中的深度，h液是吸管浸入液体中的深度，所以需要测量吸管浸入水中的深度。
故选B。
12．C
【解析】
【分析】
【详解】
A．由图可知，400s时，热水和冷水到达同一温度40℃，所以热水和冷水到达同一温度的时间是相同的，故A正确，不符合题意；
B．400s内，热水温度由70℃下降到40℃，下降30℃，冷水30℃上升到40℃，上升10℃，热水温度下降比冷水温度升高得快，故B正确，不符合题意；
C．冷水和热水的质量未知，由Q=cmΔt可知热水放出的热量不一定等于冷水吸收的热量，故C错误，符合题意；
D．由题可知，冷水和热水的质量未知，热水的质量可能小于冷水的质量，故D正确，不符合题意。
故选C。
13．永不停息的做无规则运动 运动 相互
【解析】
【分析】
【详解】
[1]人们能闻到香味，属于扩散现象，说明分子永不停息的做无规则运动。
[2]以河岸为参照物，龙舟相对于河岸的位置发生改变，河岸是运动的。
[3]选手们向后划桨时，浆给水一向后的作用力，因为力的作用是相互的，水就给浆一个向前的力，使船前进。该现象说明力的作用是相互的。
14．振动 空气 响度
【解析】
【分析】
【详解】
[1][2]声音是由物体的振动产生的，用力敲击鼓面，使鼓面振动产生声音，声音通过空气传播到人的耳朵的。
[3]敲击鼓面，用力越大，振幅越大，声音的响度越大。
15．21.2 2.12 小
【解析】
【分析】
【详解】
[1][2]由图可知，橡皮的质量为
m=20g+1.2g=21.2g
橡皮的密度

[3]由生活经验可知，橡皮的硬度小，钢尺的硬度大。
16．排气 9 惯性
【解析】
【分析】
【详解】
[1]热机的四个冲程中，通过排气冲程将废气排出气缸。
[2]汽车通过的路程
s=vt=54km/h×=9km
[3]关闭电源后，汽车由于惯性还要继续向前滑行一段距离。
17．方向 电 电动机
【解析】
【分析】
【详解】
[1][2][3]给直导线通电，发现它向右运动，只改变直导线中电流的方向，发现它向左运动，导线的运动方向发生改变，此过程中，消耗电能，产生机械能，将电能转化为机械能。电动机就是根据此原理制成的。
18．1.5×105 6.3×104 热传递
【解析】
【分析】
【详解】
[1]酒精燃烧放出的热量
Q放=mq=5×10-3kg×3.0×107J/kg=1.5×105J
[2]水吸收的热量
Q吸=cm水Δt=4.2×103J/(kg·℃)×0.3kg×50℃=6.3×104J
[3]此过程中，水吸收热量，内能增大，通过热传递的方式改变物体的内能。
19．8800 1600 140
【解析】
【分析】
【详解】
[1]由图可知，通过电能表的最大电流为40A，小明家中用电器正常使用的总功率的最大值
P最大=UI最大=220V×40A=8800W
[2]用电器工作时消耗0.5kW·h的电能，电能表指示灯闪烁的次数
3200imp/(kW·h)×0.5kW·h=1600imp
[3]由图可知，电能表的示数为2017.6kW·h，本月消耗的电能
W=2017.6kW·h-1877.6kW·h=140kW·h
20．增大 相平 见解析
【解析】
【分析】
【详解】
[1]用弹簧测力计钩住塑料袋缓慢放入水中，水袋排开水的体积变大，由F浮=ρ液gV排可知受到的浮力不断增大。
[2]水袋中水的重力和排开水的重力相等，说明水袋中水的重力等于它受到的浮力，即
G水=F浮
ρ水gV水=ρ水gV排
V水=V排
当袋内水面与容器中的水面相平时，排开水的体积等于水袋内水的体积。
[3]用塑料袋进行实验，重力可以忽略不计。
21．
【解析】
【分析】
【详解】
重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

22．见解析所示
【解析】先作出端点A. B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
。
23．
【解析】
【分析】
【详解】
由图可知，小磁针的左端是N极，右端是S极，由磁极间的相互作用可知螺线管的左端是N极，右端是S极，由安培定则可知电流从螺线管的右端流入，如图所示：

24．(1)3N；(2)300cm3；(3)3×103Pa
【解析】
【分析】
【详解】
(1)玻璃杯的重力
G=mg=0.3kg×10N/kg=3N
(2)玻璃杯的容积
V杯=V水=
(3)玻璃杯中水的重力
G水=m水g=0.3kg×10N/kg=3N
装满水时玻璃杯对桌面的压力
F=G总=G+G水=3N+3N=6N
装满水时玻璃杯对桌面的压强
p==3×103Pa
答：(1)玻璃杯的重力是3N；
(2)玻璃杯的容积是300cm3；
(3)装满水时玻璃杯对桌面的压强是3×103Pa。
25．(1)1320W；(2)55Ω；(3)0.33kW·h
【解析】
【分析】
【详解】
(1)由图可知，闭合开关S，只有R1的简单电路，电路中的电阻较大，由P=可知电功率较小，处于低温挡，当S和S1闭合时，两个电阻并联，电路中的总电阻较小，由P=可知电功率较大，处于高温挡，由P=UI可知，电压不变，低温挡时，通过电路的电流较小，由图乙可知，低温挡时的电流是6A，低温挡工作时的功率
P低=UI低=220V×6A=1320W
(2)由图乙可知，低温挡时只有R1的简单电路，低温挡时的电流是6A，通过R1的电流是6A，高温挡时的总电流是10A，高温挡两个电阻并联，由并联电路的特点可知通过R1的电流不变，由并联电路电流的规律可知通过R2的电流
I2=I-I1=10A-6A=4A
电热丝R2的阻值
R2==55Ω
(3)15min内R1消耗的电能
W1=UI1t=220V×6A×15×60s=1.188×106J=0.33kW·h
答：(1)低温挡工作时的功率是1320W；
(2)电热丝R2的阻值是55Ω；
(3)15min内R1消耗的电能是0.33kW·h。
26．正对 10.0 主光轴 光屏的中央 右 烛焰淸晰
【解析】
【分析】
【详解】
(1)[1][2]由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，焦距是焦点到透镜光心的距离，凸透镜的焦距为
f=60.0cm-50.0cm=10.0cm
(2)[3][4]为了使像成在光屏的中央，需要使烛焰和光屏的中心位于凸透镜的主光轴上。
(3)[5][6]由图乙可知，物距
u=50.0cm-20.0cm=30.0cm＞2f
像距
2f＞v＞f
20.0cm＞v＞10.0cm
需要向右移动光屏，直至在光屏上找到烛焰淸晰的倒立、缩小的实像。
27．右 校零 竖直 水平 4 保持F2和l1不变，改变l2的大小
【解析】
【分析】
【详解】
(1)[1]杠杆的右端上翘，要使它在水平位置平衡，平衡螺母向上翘的右端移动。
(2)[2]使用弹簧测力计时，需要先将指针调到零刻度线处。
(3)[3][4]由图可知，在杠杆左侧挂2个钩码，为了便于在杠杆上直接读出力臂的大小，由于力臂是支点到力的作用线的距离，所以在A点沿竖直向下方向拉动弹簧测力计，直至杠杆在水平位置平衡。
(4)[5][6]由实验序号2、3可知，F2和l2不变，l1增大10cm，由序号4、3可知，F2和l2不变，l1增大10cm，所以第4次次实验与前一次改变的量相同。由于改变F2、l1、l2中的一个量，所以需要保持F2和l1不变，改变l2的大小。
28． 右 断路 0.2 20 1.5 见解析
【解析】
【分析】
【详解】
(1)[1]电源由两节新干电池组成，一节新干电池的电压是1.5V，电源电压是3V，由(3)可知控制电压表的示数为1V，所以电压表的量程选择0-3V，电压表和灯泡并联，使滑动变阻器滑片向左移动时电阻减小，将开关的右端接线柱和变阻器的左下端接线柱连接，如图所示：

(2)[2]为了保护电路，变阻器的滑片移动到阻值最大处，将滑动变阻器滑片移动到最右端。
[3]闭合开关，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电阻之外的电路是连通的，与电压表并联的电阻断路了。
(3)[4]由图乙可知，电流表的量程是0-0.6A，分度值是0.02A，电流表的示数是0.2A。
(4)[5]因电压表示数为1V，根据串联电路电压的特点，变阻器分得的电压为
3V-1V=2V
变阻器分得的电压是电阻电压的2倍，将20Ω的电阻接入电路后，为保持电压不变，根据分压原理，变阻器连入电路中的阻值为
2×20Ω=40Ω
而题中变阻器的最大阻值为20Ω，所以，即滑动变阻器连入电路中的电阻最大，也不能使电压表示数为1V。
[6]由串联电路电压的规律及分压原理有


UV=1.5V
所以调节后的电压值应该不低于1.5V。
(5)[7]先后将20Ω和10Ω和5Ω的定值电阻接入电路，变阻器的滑片从阻值最大处向阻值较小处滑动，控制定值电阻两端的电压不变，进行实验，可以避免实验中存在的问题。
29．C 下 大 特征宽度 减小 C
【解析】
【分析】
【详解】
(1)[1]卡门涡街现象是在一定条件下，流体流过阻碍物时，会在阻碍物上下两侧先后交替产生有规则的反向旋涡。水和空气属于流体，能产生卡门涡街现象，篮球不属于流体，不能产生卡门涡街现象，故C符合题意，ABD不符合题意。故选C。
(2)[2]流体流过阻碍物，当上侧产生涡旋时，上侧流速快，压强小，受到压力小，下侧流速慢，压强大，受到压力大。
(3)[3]涡振频率f与阻碍物的特征宽度d和流体流速v的关系是（k为常数），相同时间内产生的旋涡增多，涡振频率增大，由关系式可知，阻碍物的特征宽度和k不变，流体流速变大。
(4)[4][5]安装防撞板后，増大了桥体的特征宽度d，由（k为常数）可知，相同风速v时，涡振频率f减小。
(5)[6]因为（k为常数），所以
v=
流量为单位时间内流体通过管道横截面的体积，管道内流过的距离h=vt，水柱的体积
V=Sh=Svt
Q==Sv=S=
流量与涡振频率成正比，由图乙可知，电压周期性变化的频率不变，涡振频率不变，所以流量随时间没有变化，C符合题意，ABD不符合题意，故选C。
