2023年广东省湛江市霞山区中考物理二模试卷-普通用卷
展开
这是一份2023年广东省湛江市霞山区中考物理二模试卷-普通用卷，共29页。试卷主要包含了 下列操作中符合安全用电的是等内容，欢迎下载使用。

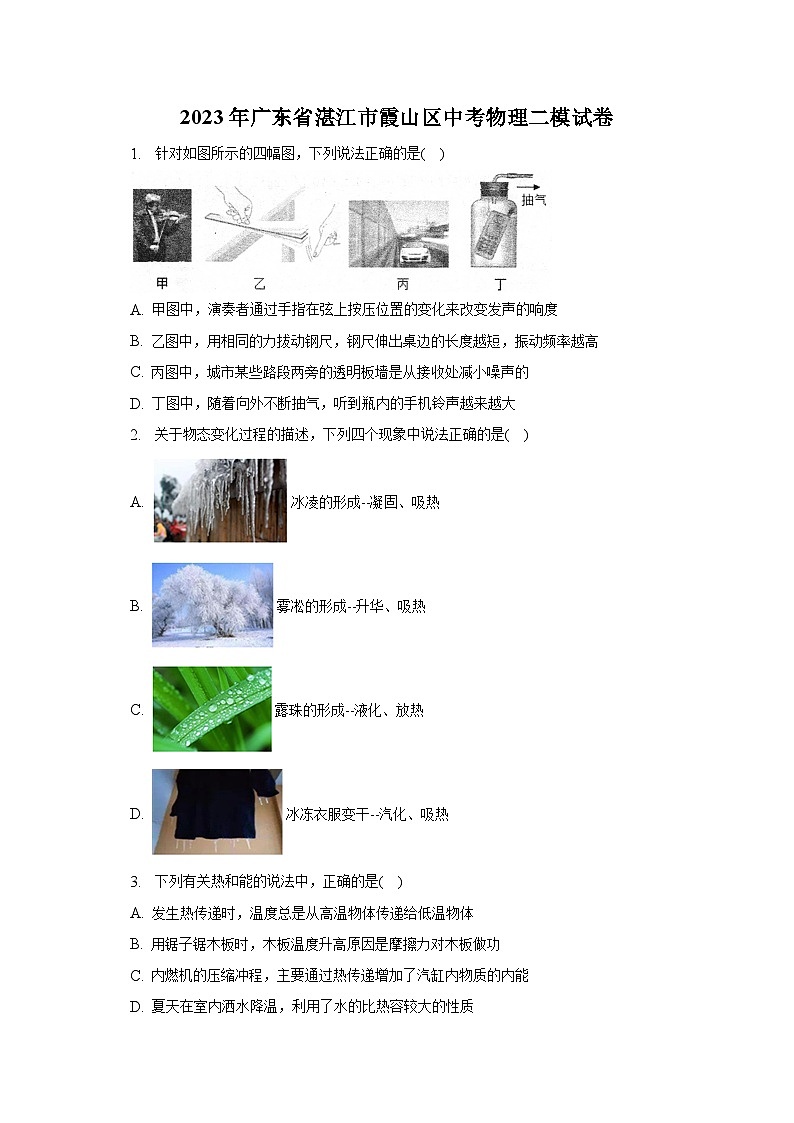

2023年广东省湛江市霞山区中考物理二模试卷
1. 针对如图所示的四幅图，下列说法正确的是( )
A. 甲图中，演奏者通过手指在弦上按压位置的变化来改变发声的响度
B. 乙图中，用相同的力拔动钢尺，钢尺伸出桌边的长度越短，振动频率越高
C. 丙图中，城市某些路段两旁的透明板墙是从接收处减小噪声的
D. 丁图中，随着向外不断抽气，听到瓶内的手机铃声越来越大
2. 关于物态变化过程的描述，下列四个现象中说法正确的是( )
A. 冰凌的形成--凝固、吸热
B. 雾凇的形成--升华、吸热
C. 露珠的形成--液化、放热
D. 冰冻衣服变干--汽化、吸热
3. 下列有关热和能的说法中，正确的是( )
A. 发生热传递时，温度总是从高温物体传递给低温物体
B. 用锯子锯木板时，木板温度升高原因是摩擦力对木板做功
C. 内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D. 夏天在室内洒水降温，利用了水的比热容较大的性质

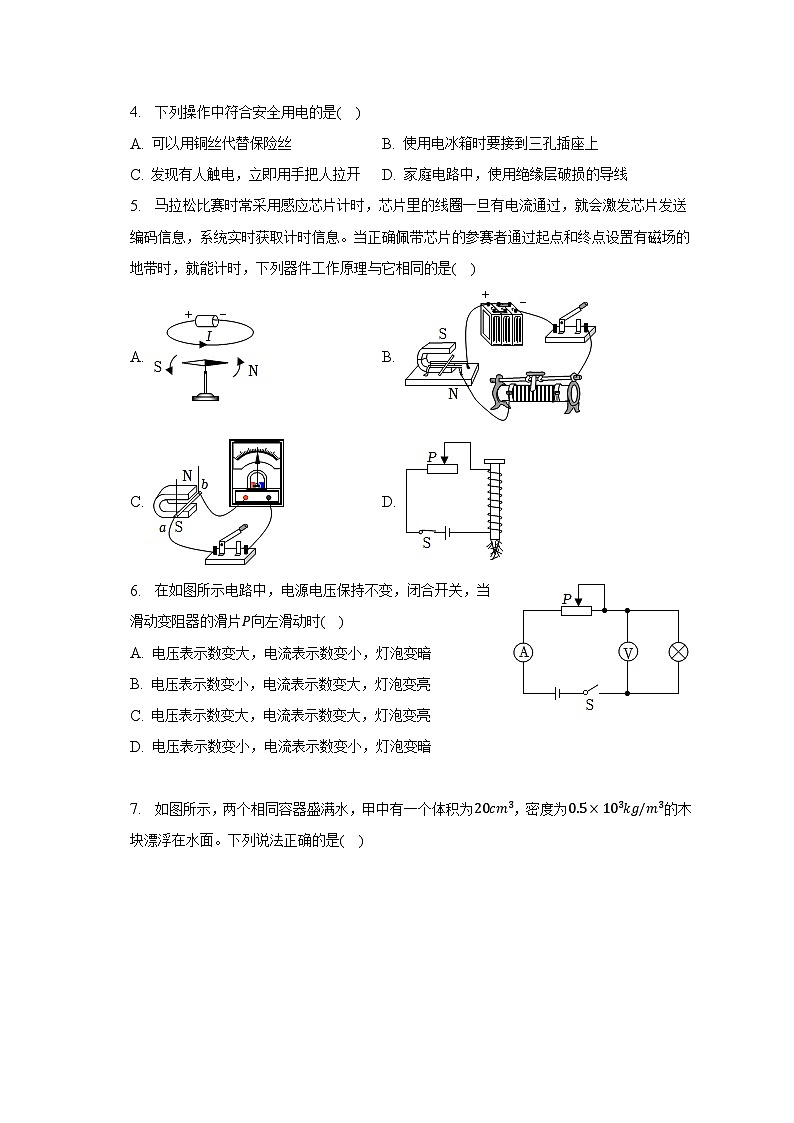

4. 下列操作中符合安全用电的是( )
A. 可以用铜丝代替保险丝 B. 使用电冰箱时要接到三孔插座上
C. 发现有人触电，立即用手把人拉开 D. 家庭电路中，使用绝缘层破损的导线
5. 马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是( )
A. B.
C. D.
6. 在如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时( )
A. 电压表示数变大，电流表示数变小，灯泡变暗
B. 电压表示数变小，电流表示数变大，灯泡变亮
C. 电压表示数变大，电流表示数变大，灯泡变亮
D. 电压表示数变小，电流表示数变小，灯泡变暗
7. 如图所示，两个相同容器盛满水，甲中有一个体积为20cm3，密度为0.5×103kg/m3的木块漂浮在水面。下列说法正确的是( )
A. 木块漂浮时，浮力等于自身重力，并有14体积露出水面
B. 甲容器对水平桌面的压力大于乙容器对水平桌面的压力
C. 将木块缓慢下压至浸没的过程中，木块受到的浮力不变
D. 将木块全部压入水中后，两容器底部受到水的压力相等
8. 如图所示，赛艇比赛时，用力向后划水，赛艇就向前运动，说明力的作用是的______；船桨是一种杠杆，划船时它属于______(选填“省力”“费力”或“等臂”)杠杆。当赛艇到达终点时不能立即停下来，是因为赛艇具有______。
9. 如图甲所示为一款国产品牌汽车，它的发动机工作时是通过水来冷却的，是因为水的______ 大；如图乙是该车内安装的GPS全球卫星定位仪，它与导航卫星通过______ (选填“超声波”或“电磁波”)实现全球定位功能的；屏幕上的彩色影像是由红、______ 、蓝三种色光混合而成的。
10. 检查视力的时候，视力表放在被测者头部的上方，被测者识别对面墙上镜子里视力表的像，如图所示，视力表在镜中的像与被测者相距______ m，它是由于光的______ 而形成的，当人靠近平面镜时，镜中的视力表的像的大小将______ (选填“变大”“变小”或“不变”)。
11. 如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围______(填“有”或“无”)磁感线，小磁针静止时左端为______(填“S”或“N”)极。当滑片P向左滑动时，铁块受到的摩擦力的大小将______(填“变大”、“变小”或“不变”)。
12. 两定值电阻RA和RB中的电流与其两端电压的关系如图所示，则RA ______ RB(选填“<”、“>”和“=”)，若将两电阻串联在电压为3V的电源两端，电路的总功率为______ W，通电一段时间后，RA和RB产生的热量之比是______ 。
13. 如图，小明拉着质量为30kg行李箱匀速经过一段长3m、高1m的斜坡路面，用时10s，若此过程拉力F方向沿斜面向上，大小为125N，克服行李箱重力做功 J，拉力F做功的功率是 W，斜面的机械效率是 %。
14. 如图所示电路，电源电压保持不变，R0=4Ω，在A、B间先后接入两个不同阻值电阻，并分别测量出电路中电流I和A、B段的电功率P，测得的数据如表所示，请将表格空格处填写完整．
电阻RAB/Ω
电流I/A
4
2
功率PAB/W
24
15. 如图所示，画出使轻质杠杆保持平衡的最小力F的示意图和对应的力臂。
16. 在图中画出对应的折射光线。
17. 如图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。(其中开关只控制电灯
)
18. 如图中电流表的读数为______ A。
19. 如图所示温度计的读数为______ 。
20. 如图是时钟在平面镜中成的像，它们的实际时间是：______．
21. 如图所示电能表的示数为______ kW⋅h，这只电能表平时同时工作的用电器总功率不得超过______ W。
22. 如图是探究平面镜成像特点的实验装置。
(1)此实验应在______ (填“较暗”或“较亮”)环境进行。照图那样在桌面上铺一张大纸，纸上竖立一块玻璃板作为平面镜，用玻璃板代替平面镜是为了______ ，沿着玻璃板在纸上画一条直线，代表平面镜。把一支点燃的蜡烛放在玻璃板的前面，再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重合，由此可说明平面镜成像时，像与物体大小______ (填“相等”或“不相等”)；
(2)小明共进行了三次实验，用刻度尺分别测出蜡烛和像到玻璃板的距离，数据记录如表：分析表中数据可以得出：平面镜成像时，像和物体到玻璃板的距离______ (填“相等”或“不相等”)；
次数
u(蜡烛到玻璃板的距离/cm)
v(像到玻璃板的距离/cm)
1
10
10
2
15
15
3
20
20
(3)当玻璃板后面的蜡烛与蜡烛A的像完全重合时，小明移去后面的蜡烛，并在该蜡烛所在位置放一光屏，则光屏______ (填“能”或“不能”)承接到蜡烛A的像，说明平面镜所成的是______ (填“实”或“虚”)像；
(4)如果实验时将玻璃板竖直向上提起1cm，则蜡烛的像竖直向上移动______ (填序号)。
A.2cm
B.1cm
C.0.5cm
D.
0cm
23. 小明同学用“伏安法”测未知电阻R的阻值，他设计的电路如图甲所示。
(1)连接电路，闭合开关前，滑动变阻器的滑片应移到最______(选填“左”或“右”)端。
(2)连接好电路，闭合开关，发现电流表和电压表都有较小的示数，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，造成这一现象的原因可能是______(选填字母)
A.电阻R断路B.滑动变阻器接了上面的两个接线柱
C.电阻R短路D.滑动变阻器接了下面的两个接线柱
(3)小明同学排除故障后，重新连接好电路进行实验，下表是他记录的三次实验数据。第一次实验中电流表的示数如图乙所示，此时的电流是______A，通过第一组实验数据算出该定值电阻的阻值是______Ω；本实验采取多次测量取平均值的目的是______。
实验次数
1
2
3
电压/V
1.5
1.8
2.4
电流/A
0.36
0.5
(4)完成上述实验后，小红同学还设计了如图所示的电路，测出了另一小灯泡正常发光时的电阻，已知滑动变阻器R1的最大阻值均为R0，小灯泡正常发光时的电流为I0，请将以下实验步骤补充完整：
①只闭合S和S1，调节滑动变阻器R1的滑片，使电流表的示数为I0；
②接着______，使电流表的示数仍为I0；
③再将R1的滑片调至最左端，记下电流表的示数为I1；再将R1的滑片调至最右端，记下电流表的示数为I2。
④写出小灯泡正常发光时电阻的表达式：RL=______。(用R0、I1、I2表示
)
24. 南极冰面上，科考队用拖拉机借助绳索水平牵引装有货物的轻质木箱输货物。某次运输过程中，拖拉机用绳索以900N的牵引力使木箱在水平冰以36km/h的速度匀速直线行驶10km，消耗柴油1kg。
(1)木箱底面积为5m2，木箱质量不计，当货物重力为5×104N时，水平冰面受的压强为多大？(g取10N/kg)
(2)求该运输过程中，牵引力对木箱做功的功率是多少？(q柴油=4.5×107J/kg)
(3)求该运输过程，柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率？
25. 图甲是具有高温、低温两档的电热饭盒，高温档电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。求
(1)R1和R2的阻值是多少？
(2)高温档加热5min，不计热量损失，可以将1kg饭菜升高的温度是多少？[饭菜的比热容取3×103J/(kg⋅℃)]
(3)如果实际电压是200V，低温档工作时的实际功率是多少？
26. 根据所学知识，完成填空。
(1)如题1图所示的热水壶，倒水时需用力紧握壶柄，是通过______来增大摩擦。
(2)该壶嘴上有一个能绕A点活动的金属片，水烧开时，“热气”会将金属片冲开，此时“热气”的内能转化为金属片的______，这与汽油机的______冲程能量转化过程相同。
(3)一单缸四冲程汽油机的曲轴转速为600r/min，对外做功一次约为1500J，这台汽油机的功率为______W。
(4)汽油机装有汽化器，如题2图，它的作用是通过喷油管喷出汽油与流过的空气充分混合，混合后的气体再进入气缸。为使喷油管内汽油快速喷出，应将管口安装在______(选填“A”或“B”)位置，因为此处空气流速大，压强______。
27. 阅读下面的短文，回答问题：
智能晾衣机
小米科技推出了一款米家智能晾衣机，它采用的是无线射频的遥控器，除了遥控器操控之外，作为一款智能晾衣机，米家产品还支持“米家”APP和小爱同学的声控。通过手机就能实现升、降、暂停、照明等操作，并支持远程控制。米家智能晾衣机的LED照明灯，照明灯额定功率为22W，利用人体传感器，夜间有人走到阳台时智能晾衣机自动开灯，方便夜间在阳台行动；如果离开阳台无人移动，则晾衣机会自动关灯。该晾衣机有定时风干(冷风)和烘干(热风)功能，风干额定功率为20W，烘干额定功率为220W。还可定时消毒，开启消毒功能，运行20分钟后自动关闭；请回答以下问题：
(1)人体传感器在电路中相当于一个______ ，人体传感器与LED照明灯是______ (选填“串联”或“并联“)连接的。夜晚只开照明灯时，电路中的电流是______ A。
(2)如图所示是米家智能晾衣机内部部分电路，R是发热电阻。由图可知：闭合开关S，开关S1接通BC位置，此时晾衣机开启______ 功能(选填“风干”或“烘干”)，连续使用2h，R产生的热量为______ J。
(3)为了安全，小明家安装了漏电保护装置和空气开关。某天小明刚打开台灯，家里空气开关突然跳闸，经检查线路，发现故障是台灯内部发生______ 所致，此时漏电保护装置______ (选填“会”或“不会”)及时断开电路。
28. 如图是晓宇设计的智能光伏供电系统，光敏电阻R的阻值跟光照有关，白天电磁铁磁性强，吸下衔铁，太阳能电池板、蓄电池与控制器所在电路工作，将太阳能转化为化学能储存起来，晚上电磁铁磁性弱，衔铁向上弹起，蓄电池给LED灯供电，相关设备技术参数与信息见表格乙。
太阳能电池板
光电转化效率15%
蓄电池
额定容量10A⋅h额定电压12V
LED灯
额定电压12V额定功率20W
(1)太阳能是一次______ 能源(选填“可再生”或“不可再生”)；
(2)晚上蓄电池给LED灯供电时将______ 能转化为______ 能；
(3)R在白天的阻值比晚上______ (选填“大”、“小”)；
(4)已知太阳光照射到此太阳能电池板的功率为250W，若太阳光照射4h，电池板能输出电能______ kW⋅h；
(5)充满电的蓄电池一次可供LED灯正常工作______ h(蓄电池放电至余留20%自动停止电能输出)。
答案和解析
1.【答案】B
【解析】解：A、甲图中，手指在弦上按压位置的变化，琴弦的振动频率就发生变化，即可以改变发声的音调，故A错误；
B、乙图中，用相同的力拨动钢尺，钢尺伸出桌边的长度越短，钢尺振动越快，声音的音调越高，故B正确；
C、丙图中，城市某些路段两旁的透明板墙，是在传播过程中减弱噪声，故C错误；
D、丁图中，由于真空不能传声，随着向外不断抽气，手机铃声越来越小，故D错误。
故选：B。
(1)声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性；
(2)减弱噪声的途径：在声源处；在传播过程中；在入耳处；
(3)声音的传播需要介质。
此题考查声音的三个特征、噪声的防治、声音传播条件，难度不大。
2.【答案】C
【解析】解：A、冰凌的形成是水变成冰的过程，是凝固过程，凝固放出热量，故A错误。
B、雾凇是空气中的水蒸气温度降低直接变成了小冰晶，是凝华过程，凝华放出热量，故B错误。
C、露珠是空气中的水蒸气温度降低变成的小水珠，是液化过程，液化放出热量，故C正确。
D、冰冻的衣服变干是衣服上的冰直接变成水蒸气，是升华过程，升华吸收热量，故D错误。
故选：C。
从六种物态变化定义进行判断：
(1)物质从固态变为液态是熔化过程，熔化吸收热量；物质从液态变为固态是凝固过程，凝固放出热量。
(2)物质从液态变为气态是汽化过程，汽化吸收热量；物质从气态变为液态是液化过程，液化放出热量。
(3)物质从固态直接变为气态是升华过程，升华吸收热量；物质从气态直接变为固态是凝华过程，凝华放出热量。
判断一种现象是什么物态变化，一定要分析现象原来和现在的状态，然后根据六种物态变化的定义进行判断。
3.【答案】B
【解析】解：
A、发生热传递时，传递的是热量而不是温度，故A错误；
B、用锯子锯木板时，木板温度升高，原因是摩擦力对木板做功，内能增大，故B正确；
C、内燃机的压缩冲程，活塞压缩气缸内物质，机械能转化为内能，是通过做功改变物体的内能，故C错误；
D、夏天在室内洒水，水汽化吸收热量，起到降温的作用，不是利用了水的比热容较大的性质，故D错误。
故选：B。
(1)热传递的条件是两个物体之间存在温度差，热量从高温物体传给低温物体；
(2)改变物体内能的方式有做功和热传递，做功属于能量的转化，热传递属于能量的转移；
(3)物体由液态变为气态的过程叫汽化，汽化吸收热量。
本题综合考查了热传递的条件、物体内能的改变方式、汽化吸热等等知识，综合性较强。
4.【答案】B
【解析】解：A、铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用．不合题意；
B、电冰箱使用时要接到三孔插座上，金属外壳要接地．当电冰箱的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害．符合题意．
C、遇到有人触电时，直接用手将人拉开，人体也会发生触电，不合题意；
D、家庭电路中，使用绝缘层破损的导线易造成触电事故，不合题意．
故选B．
(1)保险丝的作用：保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；
(2)家用电器的金属外壳要接地；
(3)人体触电的原因：通过人体的电流超过了一定值；
(4)绝缘层破损的导线易造成触电事故．
本题考查了安全的常识，我们要不接触低压带电体，不靠近高压带电体．将用安常识贯彻到日常生活中．
5.【答案】C
【解析】解：当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，线圈中会有电流通过，就能计时，说明此时发生了电磁感应现象；
A.当电路闭合时，电路中有电流流过，小磁针转动，说明通电导体周围存在磁场，故A错误；
B.当电路闭合时，通电导体在磁场中运动，说明通电导体在磁场中受到力的作用，故B错误；
C.当导体在磁场中做切割磁感线运动时，灵敏电流计指针偏转，说明产生了感应电流，这是电磁感应现象，故C正确；
D.当电路闭合时，电磁铁产生磁性，将铁钉吸起，故D错误。
故选：C。
电磁感应现象：闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。
本题考查了电磁感应现象的应用，难度不大，属于基础题。
6.【答案】C
【解析】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流；
当滑动变阻器的滑片P向左滑动时，接入电路的电阻变小，电路中的总电阻变小；根据I=UR可知，电路中的电流变大，即电流表的示数变大；
根据U=IR可知，灯泡两端的电压变大，即电压表的示数变大；根据P=I2R可知，灯泡的实际功率变大，灯泡变亮。
故选：C。
由电路图可知，灯泡L与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电路；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端电压的变化，根据P=I2R判断灯泡实际功率的变化，再根据灯泡的亮暗取决于实际功率的大小判断灯泡亮暗的变化。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是会分析滑片移动时电路的变化和知道灯泡的亮暗取决于实际功率的大小。
7.【答案】D
【解析】解：A、因为木块漂浮，所以F浮=G，因此ρ水gV排=ρ木gV木，则ρ水V排=ρ木V木=1.0×103kg/m3×V排=0.5×103kg/m3×V木，
得：V排V物=12，所以木块露出水面的体积也是木块体积的12，故本选项错误；
B、∵木块漂浮，
∴木块受到的浮力等于木块重，
∵F浮=ρ水V排g，
∴木块受到的重力等于排开的水重，
∵两容器水面等高，
∴甲容器对水平桌面的压力等于乙容器对水平桌面的压力；故本选项错误；
C、由阿基米德原理公式F浮=ρ水gV排可知，当液体密度一定时，V排越大F浮越大。由于木块缓慢下压至浸没的过程中，V排在增大，所以F浮在增大；
D、液体压强公式：P=ρgh，当木块全部压入水中时，虽然溢出了一些水，但左边容器中的水面高度仍然和右边的水面高度相同，所以两容器底部受到水的压强是相等的；因为压强相等且两容器的底面积相等，根据F=PS可知，两容器底部受到水的压力相等。
故选：D。
A、木块漂浮时，F浮=G，则ρ水gV排=ρ木gV木，然后根据水的密度、木块的密度，就可以得出V排与V木的关系，从而得出V露与V木的关系；
B、物体漂浮，受到的浮力都等于物体重，由阿基米德原理可知排开的水重等于物体重，由此可知两个容器的总质量相同；
C、由阿基米德原理公式可知，浮力大小与V排有关；
D、先根据液体压强公式分析两容器底部受到水的压强大小关系，再根据公式F=PS分析两容器底部受到水的压力大小关系。
物体在液体中漂浮时，由F浮=G我们可以推出物体密度、液体密度、物体体积、排液体积的关系式：ρ物ρ液=V排V物该关系式在很多浮力题型中会经常用到，要掌握这个关系式；在分析液体压强、压力时，一般是先分析压强再分析压力；在分析固体压强、压力时，一般是先分析压力再分析压强。
8.【答案】相互的 费力 惯性
【解析】解：(1)用力向后划水，赛艇就向前运动，说明力的作用是的相互的；
(2)因为划船时，赛艇的桨是一个动力臂小于阻力臂的杠杆，所以桨是一个费力杠杆，可以省距离；
(3)当赛艇到达终点时不能立即停下来，是因为赛艇具有惯性，仍会保持原来的运动状态。
故答案为：相互的；费力；惯性。
(1)物体间力的作用是相互的。
(2)确定杠杆的分类关键看动力臂和阻力臂的大小。
(3)一切物体都有保持原来运动状态不变的性质，叫惯性。
本题涉及到力的作用的相互性、杠杆的分类、惯性的理解等，都属于基础知识，难度不大。
9.【答案】比热容 电磁波 绿
【解析】解：汽车的发动机工作时是通过水来冷却的，是因为水的比热容大，和相同质量的其它物质相比，升高相同温度时可以吸收更多热量，达到更好的冷却效果。
电磁波可以传递信息，而且可以在真空中传播，车内安装的GPS全球卫星定位仪与导航卫星通过电磁波实现全球定位功能。
红、绿、蓝三种色光是光的三原色，由这三种色光可以混合出各种色光。
故答案为：比热容；电磁波；绿。
(1)用水冷却发动机，区别于其他液体的关键，就是其在同样吸热升高到相同温度时，可以吸收更多的热量，即要从比热容的角度考虑；
(2)倒车雷达是利用超声波工作的；GPS接收器接收的是电磁波；
(3)红、绿、蓝三种色光是光的三原色。
了解水的比热容的特点及应用，知道倒车雷过是利用超声波，卫星导航是利用电磁波，是解答的关键。
10.【答案】5 反射 不变
【解析】解：视力表到平面镜的距离是2.7m，根据物像到平面镜的距离相等，所以视力表像到平面镜的距离也是2.7m，所以视力表的像到被测者距离为2.7m+2.7m−0.4m=5m；
平面镜成像是光的反射现象，像是由光的反射而形成的；
当人靠近平面镜时，根据平面镜成像特点，物像大小相等，可知，视力表经平面镜所成的像不变。
故答案为：5；反射；不变。
根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
考查物体在平面镜中成像时，物像到平面镜距离相等，体现了物理和生活的密切关系，达到学以致用的目的。
11.【答案】无 S 变小
【解析】解：
(1)磁感线一种理想化的物理模型，实际上并不存在，磁场不是由磁感线组成的。
(2)电流从螺线管的左侧流入，右侧流出，根据安培定则可知，螺线管的左端为N极，右端为S极，当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的左端为S极，右端为N极。
(3)当滑片P向左滑动时，滑动变阻器接入电路的阻值变大，电路中的电流变小，通电螺线管的磁性变弱，对铁块的吸引力变小，故铁块受到的摩擦力将变小。
故答案为：(1)无；(2)S；(3)变小。
(1)磁感线是一种理想化的物理模型，实际上并不存在；
(2)根据安培定则可知螺线管的极性，由磁极间的相互作用可知小磁针静止时左端极性；
(3)分析当滑片P向左滑动时滑动变阻器接入电路的阻值变化，然后可知电路中的电流变化，由此可知磁性变化，然后可知摩擦力变化。
本题考查了磁极间的相互作用规律和右手螺旋定则、通电螺线管的磁性强弱的因素。利用右手螺旋定则既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的方向和线圈的绕法。
12.【答案】< 0.6 1：2
【解析】解：由图象知，U=3V时，IA=0.6A，IB=0.3A，则RA=UIA=3V0.6A=5Ω，RB=UIB=3V0.3A=10Ω，RA
A、B两电阻串联流过它们的电流I相等，通电一段时间产生的热量之比QAQB=I2RAtI2RBt=RARB=5Ω10Ω=12
故答案为：<；0.6；1：2。
根据图象求A、B两电阻的阻值，然后比较它们的大小；由欧姆定律及功率公式求它们串联时的总功率；由串联电路的特点及电功公式求两电阻产生的热量之比。
本题考查了串联电路、欧姆定律、电功及电功率的计算，侧重考查了学生的读图能力，是一道难度适中的题目。
13.【答案】300 37.5 80
【解析】解：(1)克服行李箱重力做的功(有用功)：
W有用=Gh=mgh=30kg×10N/kg×1m=300J；
(2)拉力做的总功：W总=Fs=125N×3m=375J，
拉力做功的功率：
P=W总t=375J10s=37.5W；
(3)斜面的机械效率：
η=W有用W总×100%=300J375J×100%=80%。
故答案为：300；37.5；80。
(1)已知行李箱的质量、提升的高度(斜坡高)，根据公式W=Gh=mgh可求克服行李箱重力做的功(有用功)；
(2)已知拉力的大小、斜坡长，根据公式W=Fs可求拉力做的总功；利用功率公式计算拉力做功的功率；
(3)斜面的机械效率等于有用功与总功之比。
本题考查了使用斜面时有用功、总功、功率和机械效率的计算，属于基础题目。
14.【答案】解：(1)当PAB=6W时，电路中的电流I=1A，
由P=UI可得，AB间的电压：
UAB=PABI=24W2A=12V，
由I=UR可得，电阻RAB的阻值：
RAB=UABI=12V2A=6Ω，
R0两端的电压：
U0=IR0=2A×4Ω=8V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=UAB+U0=12V+8V=20V；
(2)当电路中的电流I′=4A时，电路中的总电阻：
R总=UI′=20V4A=5Ω，
因串联电路中总电阻等于各分电阻之和，
所以，此时AB间的电阻：
RAB′=R总−R0=5Ω−4Ω=1Ω，
AB段的电功率：
PAB′=(I′)2RAB′=(4A)2×1Ω=16W．
故答案为：
电阻RAB/Ω
1
6
电流I/A
4
2
功率PAB/W
16
24
【解析】(1)由表格数据可知，当PAB=24W时电路中的电流为2A，根据P=UI求出AB间的电压，根据欧姆定律求出电阻RAB和R0两端的电压，根据串联电路的电压特点求出电源的电压；
(2)根据欧姆定律求出电路中的电流为4A时电路中的总电阻，利用电阻的串联求出此时电阻RAB的阻值，利用P=I2R求出电阻RAB的功率．
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从表格中得出相关的信息，解题时表格数据要结合电路图进行分析解答．
15.【答案】解：连接OA，然后过A点作垂直于OA、方向斜向上的最小作用力F.如图所示：
【解析】已知力的作用点，连接支点与力的作用点(即最长的力臂)；根据力臂越长，作用力越小的思路进行分析，然后再根据力与力臂的关系以及阻力的作用画出最小力的方向。
本题考查杠杆中最小力的问题以及力的示意图画法的掌握情况，知道支点与力的作用点的连线为最长的力臂。
16.【答案】解：第一条入射光线平行于凹透镜的主光轴，经凹透镜折射后，折射光线的反向延长线过同侧焦点；
第二条入射光线通过凹透镜的光心，经凹透镜后传播方向不变，据此作图：
【解析】(1)跟主光轴平行的光线经凹透镜折射后，折射光线的反向延长线过同侧焦点；
(2)通过光心的光线经凹透镜后传播方向不变。
本题考查了根据凹透镜的特殊光线作图，属于基础题。
17.【答案】解：首先辨别上面三根线地线、火线、零线。
(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
如图所示：
【解析】(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
18.【答案】0.28
【解析】解：电流表使用的是0−0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.28A。
故答案为：0.28。
电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。
本题考查电流表的使用，属于基础题。
19.【答案】−21℃
【解析】解：如图，温度计的分度值为1℃，刻度越往下越大，说明示数在0℃以下，所以温度计的示数为−21℃。
故答案为：−21℃。
温度计的读数，一定先认清分度值，再观察液面在0刻度以上还是在0刻度以下。
本题考查温度计的读数，属于基础知识的应用。
20.【答案】3：40
【解析】解：在平面镜中的像与现实中的事物恰好左右或上下顺序颠倒，且关于镜面对称．
由下图分析可得题中所给的8：20与3：40成轴对称，它的实际时间应是3：40．
此题方法还有两种：
方法一：以12点和6点为对称轴，作出表针的对称图形，读对称图形表示的时刻，如图：
方法二：用11：60减去现在表示的时刻，如本题中11：60−8：20=3：40．
故答案为：3：40
根据平面镜成像的特点可以知道，像与物是关于镜面对称的，题中没有说镜子是直立放置还是水平放置，我们默认为是直立放置的，作出题中钟表的左右对称图形，即为真实的表的时刻．
注意多数此类习题中的镜子是直立放置的，但有时镜子是水平放置的，要做水平的对称图形，答案有所不同，注意区分．
21.【答案】2017.6 4400
【解析】解：(1)电能表上数值的单位为kW⋅h，数值最后一位为小数位，所以如图所示电能表的示数为2017.6 kW⋅h。
(2)由图可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，
所以这只电能表平时同时工作的用电器总功率最大为：P=UI=220V×20A=4400W。
故答案为：2017.6；4400。
(1)电能表表盘示数的最后一位是小数，单位为kW⋅h。
(2)运用P=UI可求出同时工作的用电器总功率。
明确电能表表盘上相关参数的含义，是解答此题的关键。
22.【答案】较暗 方便确定像的位置 相等 相等 不能 虚 D
【解析】解：(1)在较暗的环境中烛焰与黑暗环境的对比度大，成像更清晰，明亮的环境中，烛焰与明亮环境的对比度小，成像不太清晰；
玻璃板是透明的，人不仅能够观察到蜡烛A的像，还能够透过玻璃看到后面的蜡烛，于是就可以通过移动后面蜡烛确定蜡烛A的像的位置；
在实验中我们观察到后面未点燃的蜡烛和前面点燃的蜡烛A的像完全重合，又因为未点燃蜡烛和蜡烛A等大，这就可以说明像与物体大小相等；
(2)根据上表所示的3组测量的数据可知，像和物体到平面镜的距离相等；
(3)平面镜成像的本质是光的反射，没有实际光线会聚到像的位置，所以把光屏放到像的位置不能承接到像，说明平面镜成的是虚像；
(4)由于平面镜成的像与物的连线垂直于镜面，所以玻璃板在竖直方向上移动不会改变物与镜面的距离，也就不会改变像的位置，实验时将玻璃板竖直向上提起1cm，则蜡烛的像在竖直方向上不移动，故ABC不符合题意，D符合题意。
故选：D。
故答案为：(1)较暗；方便确定像的位置；相等；(2)相等；(3)不能；虚；(4)D。
(1)成像的物体和环境的对比度越大，成像越清晰，在平面镜成像特点实验中采用玻璃板代替平面镜，其目的是为了确认物像的位置及大小；
实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系；
(2)由实验中获得的数据进行比较分析，可以得出相应的结论；
(3)(4)物体在平面镜里成的像是正立的虚像，与物体大小相同、连线与镜面垂直、到镜面的距离相等、左右相反。
本题考查学生动手操作实验的能力并能合理解决实验中出现的问题。只要熟练掌握平面镜的成像特点，解答此类题目就很容易。
23.【答案】右 D 0.3 5 减小误差 断开S1，闭合开关S2 I2R0I1−I2
【解析】解：(1)连接电路，闭合开关前，滑动变阻器的滑片应移到阻值最大处，即最右端；
(2)连接好电路，闭合开关，发现电流表和电压表都有较小的示数，则电路为通路，电路的电流较小，电路的电阻较大，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，说明变阻器没有了变阻的作用，造成这一现象的原因可能是：滑动变阻器接了下面的两个接线柱，只有D正确，故选D；
(3)电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，此时电路中的电流为0.3A，
由欧姆定律I=UR可得，该定值电阻的阻值是：
R=UI=1.5V0.3A=5Ω；
本实验采取多次测量取平均值的目的是为了减小误差；
(4)实验步骤：
①只闭合开关S和S1，此时变阻器R1与灯泡串联，调节滑动变阻器R1，使电流表示数为 I0；
②断开S1，闭合开关S2，此时两个滑动变阻器串联，保持滑动变阻器R1滑片位置不变，调节滑动变阻器R2，使电流表示数为 I0；
③接着将R1的滑片P调至最左端(为R2的简单电路)，记下电流表的示数为 I1，再将R1的滑片P调至最右端，记下电流表的示数为I2。
④在①中，灯与变阻器R1串联，电流表测电路的电流；
在②中，R2与R1串联，电流表测电路的电流，因电流表示数相同，根据等效替代法，则此时R2的电阻等于灯泡正常发光的电阻；
在③中，根据滑片在最左端(为R2的简单电路)和最右端(R2与R1的最大电阻串联)，因电源电压相等，由串联电阻的规律和欧姆定律得：
I1R2=I2(R0+R2)，
R2的电阻即灯正常发光时的电阻的表达式：
RL=R2=I2R0I1−I2。
故答案为：(1)右；(2)D；(3)0.3；5；减小误差；(4)②断开S1，闭合开关S2；④I2R0I1−I2。
(1)连接电路，闭合开关前，为保护电路，滑动变阻器的滑片应移到阻值最大处；
(2)连接好电路，闭合开关，发现电流表和电压表都有较小的示数，则电路为通路，电路的电流较小，电路的电阻较大，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，说明变阻器没有了变阻的作用，据此分析；
(3)根据电流表选用小量程确定分度值读数，由欧姆定律可得该定值电阻的阻值；
多次测量取平均值可减小误差；
(4)通过开关的转换，先使R1与灯和电流表串联在电路中，移动变阻器的滑片，使电流表示数为 I0，灯正常发光，通过开关的转换使R2与灯和电流表串联在电路中，调节滑动变阻器R2，使电流表示数不变，根据等效替代法，则此时R2的电阻等于灯泡正常发光的电阻，为得出此时R2的电阻，先将R1的滑片调至最左端，记下电流表的示数为I1，再将R1的滑片调至最右端，记下电流表的示数为I2，由串联电阻的规律和欧姆定律，根据电源电压不变列方程，从而求出R2的电阻即灯正常发光时的电阻。
本题用“伏安法”测未知电阻R的阻值，考查注意事项、反常现象的分析、电表读数、数据处理和设计方案测电阻的能力。
24.【答案】解：
(1)在水平面上压力等于重力，即F=G=5×104N；
水平冰面受的压强：
p=FS=5×104N5m2=1×104Pa；
(2)木箱的速度为v=36km/h=10m/s，
牵引力对木箱做功的功率：
P=Wt=Fst=Fv=900N×10m/s=9000W；
(3)牵引力做的功：
W=Fs=900N×10×103m=9×106J，
柴油完全燃烧放出的热量：
Q放=mq=1kg×4.5×107J/kg=4.5×107J；
柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率：
η=WQ放×100%=9×106J4.5×107J×100%=20%。
答：(1)水平冰面受的压强为1×104Pa；
(2)牵引力对木箱做功的功率是9000W；
(3)柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率为20%。
【解析】(1)已知受力面积和重力，在水平面上压力等于重力，根据p=FS水平冰面受的压强；
(2)根据P=Wt=Fst=Fv算出牵引力对木箱做功的功率；
(3)根据W=Fs求出牵引力做的功，根据Q放=mq算出柴油燃烧放出的热量；最后根据η=WQ放×100%求出牵引木箱做功的效率。
本题主要考查了压强、速度和功、功率的计算公式的灵活运用，在一个题目中考查多个知识点，是中考的常见题型，难度不大。
25.【答案】解：
(1)开关S接2时，电路为R1的简单电路，电路的总电阻最小，电路的总功率最大，电热饭盒处于高温档，
由P=UI=U2R可得，R1的阻值：
R1=U2P高=(220V)2242W=200Ω，
则R2的阻值：
R2=4R1=4×200Ω=800Ω；
(2)高温档加热5min消耗的电能：
W=P高t=242W×5×60s=7.26×104J，
不计热量损失，则饭菜吸收的热量：
Q吸=W=7.26×104J，
由Q吸=cm△t可得，1kg饭菜升高的温度：
△t=Q吸cm=7.26×104J3×103J/(kg⋅℃)×1kg=24.2℃；
(3)如果实际电压是200V，低温档工作时的实际功率：
P低实=U实2R1+R2=(200V)2200Ω+800Ω=40W。
答：(1)R1和R2的阻值依次为200Ω、800Ω；
(2)高温档加热5min，不计热量损失，可以将1kg饭菜升高的温度是24.2℃；
(3)如果实际电压是200V，低温档工作时的实际功率是40W。
【解析】(1)开关S接2时，电路为R1的简单电路，电路的总电阻最小，电路的总功率最大，电热饭盒处于高温档，根据P=UI=U2R求出R1的阻值，利用R2的阻值是R1的4倍求出R2的阻值；
(2)根据W=Pt求出高温档加热5min消耗的电能，不计热量损失，饭菜吸收的热量和消耗的电能相等，根据Q吸=cm△t求出1kg饭菜升高的温度
(3)如果实际电压是200V，根据电阻的串联和P=UI=U2R求出低温档工作时的实际功率。
本题考查了电功率公式和电功公式、吸热公式的综合应用，分清电热饭盒不同档位时电路的连接方式是关键。
26.【答案】增大压力 机械能 做功 7500 A 小
【解析】解：(1)倒水时需用力紧握壶柄，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；
(2)水烧开的时候，“热气”总是将壶嘴上的金属片冲开，热气对金属片做功，热气的内能转化金属片的机械能；
从能量转化的角度看，水汽冲金属片现象相当于如图汽油机的做功冲程。
(3)汽油机飞轮转速是600r/min，每分钟飞轮转动600圈，完成300个工作循环，对外做功300次。
做功冲程工作时，推动活塞一次做功1500J，
1min做功W=1500J×300=4.5×105J，
这台汽油机的功率为：
P=Wt=4.5×105J60s=7500W；
(4)由图可知，A处粗，B处细，等质量的空气经过A、B时，A处流速大于B处流速，根据流体压强和流速的关系知，A处的压强小于B处的压强，故将管口安装在A处，喷油管内汽油更容易快速喷出。
故答案为：(1)增大压力；(2)机械能；做功；(3)7500；(4)A；小。
(1)增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
(2)做功可以使内能与机械能之间进行转化：对物体做功，物体内能会增加；物体对外做功，物体内能会减少；
汽油机有吸气、压缩、做功、排气四个冲程，根据进气门和排气门的开关情况和活塞的运动方向来判断冲程的类型。
(3)热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，根据这个比例关系可以求出活塞所做的功，然后利用P=Wt求出功率。
(4)流体的压强与流速的关系是：流速越大，压强越小；流速越小，其压强越大。
此题为力学和热学综合题，主要考查的是学生对增大摩擦力的方法、流体压强和流速的关系、功率计算公式的理解和掌握，解决此题要知道在四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次，记住相关数据是解题的关键。
27.【答案】(1)开关；串联；0.1；(2)烘干；1.44×106J；(3)短路；不会。
【解析】解：(1)由短文知，智能晾衣机利用人体传感器，夜间有人走到阳台时智能晾衣机自动开灯；如果离开阳台无人移动，则晾衣机会自动关灯。所以人体传感器在电路中起到控制LED照明灯的作用，即它相当于一个开关，与LED照明灯是串联的；
照明灯额定功率为22W，由P=UI知，
夜晚只开照明灯时，电路中的电流：
ILED=PLEDU=22W220V=0.1A；
(2)由晾衣机内部部分电路可知，闭合开关S，开关S1接通BC位置时，发热电阻R与电动机并联，两者同时工作，所以此时晾衣机开启烘干功能；
晾衣机风干额定功率为20W，烘干额定功率为220W，
所以R的功率PR=P烘干−P风干=220W−20W=200W，
连续使用2h，R产生的热量：Q=W=PRt=200W×2×3600s=1.44×106J；
(3)小明刚打开台灯，家里空气开关突然跳闸，经检查线路，故障是台灯内部发生短路，导致电路中电流过大；
漏电是指电流从墙体、人体、接地线或其他路径流向地面，此时漏电保护装置会及时断开电路，所以台灯发生短路时，漏电保护器不会断开电路。
故答案为：(1)开关；串联；0.1；(2)烘干；1.44×106J；(3)短路；不会。
(1)利用人体传感器，夜间有人走到阳台时智能晾衣机自动开灯；如果离开阳台无人移动，则晾衣机会自动关灯，由此分析判断人体传感器相当于一个开关，与LED照明灯串联；由P=UI计算只开照明灯时电路中的电流大小；
(2)由电路图分析电路中发热电阻和电动机的工作情况，已知风干和烘干功率，由此计算R的功率，由Q=W=Pt计算R产生的热量；
(3)空气开关突然跳闸说明电路中电流过大，原因可能是电路的总功率过大或短路；根据漏电保护器的作用分析。
本题考查了学生获取信息解决实际问题的能力，还考查了对电路组成部分的认识，电功率、电热计算公式的应用以及电路电路故障分析等，体现了物理来源于生活，服务于生活。
28.【答案】可再生 电 光 小 0.15 4.8
【解析】解：(1)太阳能在长期内可以源源不断地获得，所以是可再生能源。
(2)晚上蓄电池给LED灯供电时，消耗电能，获得光能，所以是将电能转化为光能。
(3)白天电磁铁磁性强，晚上电磁铁磁性弱，说明电磁继电器的电路中，白天的电流较大，而电源电压一定，根据欧姆定律可知，白天电路中的电阻较小，所以R在白天的阻值比晚上小。
(4)太阳能电池板吸收的太阳能为W=Pt=0.25kW×4h=1kW⋅h，
电池板输出电能为W′=ηW=15%×1kW⋅h=0.15kW⋅h，
(5)蓄电池充满一次所存储的电能为W总=UIt=12V×10A×3600s=432000J，
可以输出的电能为W输出=W总×(1−20%)=432000J×(1−20%)=345600J，
可供LED灯正常工作的时间为tL=W输出PL=345600J20W=17280s=4.8h。
故答案为：(1)可再生；(2)电；光；(3)小；(4)0.15；(5)4.8。
(1)一次能源是指直接从自然界获取的能源，能够源源不断的从自然界得到的能源叫可再生能源；
(2)晚上蓄电池给LED灯供电时，消耗电能，获得光能；
(3)由题意可知，白天蓄电池要与光伏电池相连，则必须吸下衔铁，说明电磁铁的磁性强，通过电磁铁的电流大，根据欧姆定律可知此时电路的总电阻和R的阻值，同理得出晚上R的阻值，然后得出答案；
(4)知道太阳光照射到此太阳能电池板的功率和光照时间以及光电转化效率，根据W=Pt和效率公式求出电池板能输出电能；
(5)由表格数据可知电池的额定容量和额定电压、LED灯的额定功率，根据W=UIt求出充满电的蓄电池储存电能，蓄电池放电至余留20%自动停止电能输出，据此求出蓄电池能提供的最多电能，利用P=Wt求出一次可供LED灯正常工作时间。
本题考查了能源的分类、串联电路的特点、欧姆定律、电功公式、效率公式的综合应用等，涉及到的知识点较多，综合性强，有一定的难度。
2023年广东省湛江市霞山区中考物理二模试卷
1. 针对如图所示的四幅图，下列说法正确的是( )
A. 甲图中，演奏者通过手指在弦上按压位置的变化来改变发声的响度
B. 乙图中，用相同的力拔动钢尺，钢尺伸出桌边的长度越短，振动频率越高
C. 丙图中，城市某些路段两旁的透明板墙是从接收处减小噪声的
D. 丁图中，随着向外不断抽气，听到瓶内的手机铃声越来越大
2. 关于物态变化过程的描述，下列四个现象中说法正确的是( )
A. 冰凌的形成--凝固、吸热
B. 雾凇的形成--升华、吸热
C. 露珠的形成--液化、放热
D. 冰冻衣服变干--汽化、吸热
3. 下列有关热和能的说法中，正确的是( )
A. 发生热传递时，温度总是从高温物体传递给低温物体
B. 用锯子锯木板时，木板温度升高原因是摩擦力对木板做功
C. 内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D. 夏天在室内洒水降温，利用了水的比热容较大的性质
4. 下列操作中符合安全用电的是( )
A. 可以用铜丝代替保险丝 B. 使用电冰箱时要接到三孔插座上
C. 发现有人触电，立即用手把人拉开 D. 家庭电路中，使用绝缘层破损的导线
5. 马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是( )
A. B.
C. D.
6. 在如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时( )
A. 电压表示数变大，电流表示数变小，灯泡变暗
B. 电压表示数变小，电流表示数变大，灯泡变亮
C. 电压表示数变大，电流表示数变大，灯泡变亮
D. 电压表示数变小，电流表示数变小，灯泡变暗
7. 如图所示，两个相同容器盛满水，甲中有一个体积为20cm3，密度为0.5×103kg/m3的木块漂浮在水面。下列说法正确的是( )
A. 木块漂浮时，浮力等于自身重力，并有14体积露出水面
B. 甲容器对水平桌面的压力大于乙容器对水平桌面的压力
C. 将木块缓慢下压至浸没的过程中，木块受到的浮力不变
D. 将木块全部压入水中后，两容器底部受到水的压力相等
8. 如图所示，赛艇比赛时，用力向后划水，赛艇就向前运动，说明力的作用是的______；船桨是一种杠杆，划船时它属于______(选填“省力”“费力”或“等臂”)杠杆。当赛艇到达终点时不能立即停下来，是因为赛艇具有______。
9. 如图甲所示为一款国产品牌汽车，它的发动机工作时是通过水来冷却的，是因为水的______ 大；如图乙是该车内安装的GPS全球卫星定位仪，它与导航卫星通过______ (选填“超声波”或“电磁波”)实现全球定位功能的；屏幕上的彩色影像是由红、______ 、蓝三种色光混合而成的。
10. 检查视力的时候，视力表放在被测者头部的上方，被测者识别对面墙上镜子里视力表的像，如图所示，视力表在镜中的像与被测者相距______ m，它是由于光的______ 而形成的，当人靠近平面镜时，镜中的视力表的像的大小将______ (选填“变大”“变小”或“不变”)。
11. 如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围______(填“有”或“无”)磁感线，小磁针静止时左端为______(填“S”或“N”)极。当滑片P向左滑动时，铁块受到的摩擦力的大小将______(填“变大”、“变小”或“不变”)。
12. 两定值电阻RA和RB中的电流与其两端电压的关系如图所示，则RA ______ RB(选填“<”、“>”和“=”)，若将两电阻串联在电压为3V的电源两端，电路的总功率为______ W，通电一段时间后，RA和RB产生的热量之比是______ 。
13. 如图，小明拉着质量为30kg行李箱匀速经过一段长3m、高1m的斜坡路面，用时10s，若此过程拉力F方向沿斜面向上，大小为125N，克服行李箱重力做功 J，拉力F做功的功率是 W，斜面的机械效率是 %。
14. 如图所示电路，电源电压保持不变，R0=4Ω，在A、B间先后接入两个不同阻值电阻，并分别测量出电路中电流I和A、B段的电功率P，测得的数据如表所示，请将表格空格处填写完整．
电阻RAB/Ω
电流I/A
4
2
功率PAB/W
24
15. 如图所示，画出使轻质杠杆保持平衡的最小力F的示意图和对应的力臂。
16. 在图中画出对应的折射光线。
17. 如图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。(其中开关只控制电灯
)
18. 如图中电流表的读数为______ A。
19. 如图所示温度计的读数为______ 。
20. 如图是时钟在平面镜中成的像，它们的实际时间是：______．
21. 如图所示电能表的示数为______ kW⋅h，这只电能表平时同时工作的用电器总功率不得超过______ W。
22. 如图是探究平面镜成像特点的实验装置。
(1)此实验应在______ (填“较暗”或“较亮”)环境进行。照图那样在桌面上铺一张大纸，纸上竖立一块玻璃板作为平面镜，用玻璃板代替平面镜是为了______ ，沿着玻璃板在纸上画一条直线，代表平面镜。把一支点燃的蜡烛放在玻璃板的前面，再拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重合，由此可说明平面镜成像时，像与物体大小______ (填“相等”或“不相等”)；
(2)小明共进行了三次实验，用刻度尺分别测出蜡烛和像到玻璃板的距离，数据记录如表：分析表中数据可以得出：平面镜成像时，像和物体到玻璃板的距离______ (填“相等”或“不相等”)；
次数
u(蜡烛到玻璃板的距离/cm)
v(像到玻璃板的距离/cm)
1
10
10
2
15
15
3
20
20
(3)当玻璃板后面的蜡烛与蜡烛A的像完全重合时，小明移去后面的蜡烛，并在该蜡烛所在位置放一光屏，则光屏______ (填“能”或“不能”)承接到蜡烛A的像，说明平面镜所成的是______ (填“实”或“虚”)像；
(4)如果实验时将玻璃板竖直向上提起1cm，则蜡烛的像竖直向上移动______ (填序号)。
A.2cm
B.1cm
C.0.5cm
D.
0cm
23. 小明同学用“伏安法”测未知电阻R的阻值，他设计的电路如图甲所示。
(1)连接电路，闭合开关前，滑动变阻器的滑片应移到最______(选填“左”或“右”)端。
(2)连接好电路，闭合开关，发现电流表和电压表都有较小的示数，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，造成这一现象的原因可能是______(选填字母)
A.电阻R断路B.滑动变阻器接了上面的两个接线柱
C.电阻R短路D.滑动变阻器接了下面的两个接线柱
(3)小明同学排除故障后，重新连接好电路进行实验，下表是他记录的三次实验数据。第一次实验中电流表的示数如图乙所示，此时的电流是______A，通过第一组实验数据算出该定值电阻的阻值是______Ω；本实验采取多次测量取平均值的目的是______。
实验次数
1
2
3
电压/V
1.5
1.8
2.4
电流/A
0.36
0.5
(4)完成上述实验后，小红同学还设计了如图所示的电路，测出了另一小灯泡正常发光时的电阻，已知滑动变阻器R1的最大阻值均为R0，小灯泡正常发光时的电流为I0，请将以下实验步骤补充完整：
①只闭合S和S1，调节滑动变阻器R1的滑片，使电流表的示数为I0；
②接着______，使电流表的示数仍为I0；
③再将R1的滑片调至最左端，记下电流表的示数为I1；再将R1的滑片调至最右端，记下电流表的示数为I2。
④写出小灯泡正常发光时电阻的表达式：RL=______。(用R0、I1、I2表示
)
24. 南极冰面上，科考队用拖拉机借助绳索水平牵引装有货物的轻质木箱输货物。某次运输过程中，拖拉机用绳索以900N的牵引力使木箱在水平冰以36km/h的速度匀速直线行驶10km，消耗柴油1kg。
(1)木箱底面积为5m2，木箱质量不计，当货物重力为5×104N时，水平冰面受的压强为多大？(g取10N/kg)
(2)求该运输过程中，牵引力对木箱做功的功率是多少？(q柴油=4.5×107J/kg)
(3)求该运输过程，柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率？
25. 图甲是具有高温、低温两档的电热饭盒，高温档电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。求
(1)R1和R2的阻值是多少？
(2)高温档加热5min，不计热量损失，可以将1kg饭菜升高的温度是多少？[饭菜的比热容取3×103J/(kg⋅℃)]
(3)如果实际电压是200V，低温档工作时的实际功率是多少？
26. 根据所学知识，完成填空。
(1)如题1图所示的热水壶，倒水时需用力紧握壶柄，是通过______来增大摩擦。
(2)该壶嘴上有一个能绕A点活动的金属片，水烧开时，“热气”会将金属片冲开，此时“热气”的内能转化为金属片的______，这与汽油机的______冲程能量转化过程相同。
(3)一单缸四冲程汽油机的曲轴转速为600r/min，对外做功一次约为1500J，这台汽油机的功率为______W。
(4)汽油机装有汽化器，如题2图，它的作用是通过喷油管喷出汽油与流过的空气充分混合，混合后的气体再进入气缸。为使喷油管内汽油快速喷出，应将管口安装在______(选填“A”或“B”)位置，因为此处空气流速大，压强______。
27. 阅读下面的短文，回答问题：
智能晾衣机
小米科技推出了一款米家智能晾衣机，它采用的是无线射频的遥控器，除了遥控器操控之外，作为一款智能晾衣机，米家产品还支持“米家”APP和小爱同学的声控。通过手机就能实现升、降、暂停、照明等操作，并支持远程控制。米家智能晾衣机的LED照明灯，照明灯额定功率为22W，利用人体传感器，夜间有人走到阳台时智能晾衣机自动开灯，方便夜间在阳台行动；如果离开阳台无人移动，则晾衣机会自动关灯。该晾衣机有定时风干(冷风)和烘干(热风)功能，风干额定功率为20W，烘干额定功率为220W。还可定时消毒，开启消毒功能，运行20分钟后自动关闭；请回答以下问题：
(1)人体传感器在电路中相当于一个______ ，人体传感器与LED照明灯是______ (选填“串联”或“并联“)连接的。夜晚只开照明灯时，电路中的电流是______ A。
(2)如图所示是米家智能晾衣机内部部分电路，R是发热电阻。由图可知：闭合开关S，开关S1接通BC位置，此时晾衣机开启______ 功能(选填“风干”或“烘干”)，连续使用2h，R产生的热量为______ J。
(3)为了安全，小明家安装了漏电保护装置和空气开关。某天小明刚打开台灯，家里空气开关突然跳闸，经检查线路，发现故障是台灯内部发生______ 所致，此时漏电保护装置______ (选填“会”或“不会”)及时断开电路。
28. 如图是晓宇设计的智能光伏供电系统，光敏电阻R的阻值跟光照有关，白天电磁铁磁性强，吸下衔铁，太阳能电池板、蓄电池与控制器所在电路工作，将太阳能转化为化学能储存起来，晚上电磁铁磁性弱，衔铁向上弹起，蓄电池给LED灯供电，相关设备技术参数与信息见表格乙。
太阳能电池板
光电转化效率15%
蓄电池
额定容量10A⋅h额定电压12V
LED灯
额定电压12V额定功率20W
(1)太阳能是一次______ 能源(选填“可再生”或“不可再生”)；
(2)晚上蓄电池给LED灯供电时将______ 能转化为______ 能；
(3)R在白天的阻值比晚上______ (选填“大”、“小”)；
(4)已知太阳光照射到此太阳能电池板的功率为250W，若太阳光照射4h，电池板能输出电能______ kW⋅h；
(5)充满电的蓄电池一次可供LED灯正常工作______ h(蓄电池放电至余留20%自动停止电能输出)。
答案和解析
1.【答案】B
【解析】解：A、甲图中，手指在弦上按压位置的变化，琴弦的振动频率就发生变化，即可以改变发声的音调，故A错误；
B、乙图中，用相同的力拨动钢尺，钢尺伸出桌边的长度越短，钢尺振动越快，声音的音调越高，故B正确；
C、丙图中，城市某些路段两旁的透明板墙，是在传播过程中减弱噪声，故C错误；
D、丁图中，由于真空不能传声，随着向外不断抽气，手机铃声越来越小，故D错误。
故选：B。
(1)声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性；
(2)减弱噪声的途径：在声源处；在传播过程中；在入耳处；
(3)声音的传播需要介质。
此题考查声音的三个特征、噪声的防治、声音传播条件，难度不大。
2.【答案】C
【解析】解：A、冰凌的形成是水变成冰的过程，是凝固过程，凝固放出热量，故A错误。
B、雾凇是空气中的水蒸气温度降低直接变成了小冰晶，是凝华过程，凝华放出热量，故B错误。
C、露珠是空气中的水蒸气温度降低变成的小水珠，是液化过程，液化放出热量，故C正确。
D、冰冻的衣服变干是衣服上的冰直接变成水蒸气，是升华过程，升华吸收热量，故D错误。
故选：C。
从六种物态变化定义进行判断：
(1)物质从固态变为液态是熔化过程，熔化吸收热量；物质从液态变为固态是凝固过程，凝固放出热量。
(2)物质从液态变为气态是汽化过程，汽化吸收热量；物质从气态变为液态是液化过程，液化放出热量。
(3)物质从固态直接变为气态是升华过程，升华吸收热量；物质从气态直接变为固态是凝华过程，凝华放出热量。
判断一种现象是什么物态变化，一定要分析现象原来和现在的状态，然后根据六种物态变化的定义进行判断。
3.【答案】B
【解析】解：
A、发生热传递时，传递的是热量而不是温度，故A错误；
B、用锯子锯木板时，木板温度升高，原因是摩擦力对木板做功，内能增大，故B正确；
C、内燃机的压缩冲程，活塞压缩气缸内物质，机械能转化为内能，是通过做功改变物体的内能，故C错误；
D、夏天在室内洒水，水汽化吸收热量，起到降温的作用，不是利用了水的比热容较大的性质，故D错误。
故选：B。
(1)热传递的条件是两个物体之间存在温度差，热量从高温物体传给低温物体；
(2)改变物体内能的方式有做功和热传递，做功属于能量的转化，热传递属于能量的转移；
(3)物体由液态变为气态的过程叫汽化，汽化吸收热量。
本题综合考查了热传递的条件、物体内能的改变方式、汽化吸热等等知识，综合性较强。
4.【答案】B
【解析】解：A、铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用．不合题意；
B、电冰箱使用时要接到三孔插座上，金属外壳要接地．当电冰箱的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害．符合题意．
C、遇到有人触电时，直接用手将人拉开，人体也会发生触电，不合题意；
D、家庭电路中，使用绝缘层破损的导线易造成触电事故，不合题意．
故选B．
(1)保险丝的作用：保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；
(2)家用电器的金属外壳要接地；
(3)人体触电的原因：通过人体的电流超过了一定值；
(4)绝缘层破损的导线易造成触电事故．
本题考查了安全的常识，我们要不接触低压带电体，不靠近高压带电体．将用安常识贯彻到日常生活中．
5.【答案】C
【解析】解：当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，线圈中会有电流通过，就能计时，说明此时发生了电磁感应现象；
A.当电路闭合时，电路中有电流流过，小磁针转动，说明通电导体周围存在磁场，故A错误；
B.当电路闭合时，通电导体在磁场中运动，说明通电导体在磁场中受到力的作用，故B错误；
C.当导体在磁场中做切割磁感线运动时，灵敏电流计指针偏转，说明产生了感应电流，这是电磁感应现象，故C正确；
D.当电路闭合时，电磁铁产生磁性，将铁钉吸起，故D错误。
故选：C。
电磁感应现象：闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。
本题考查了电磁感应现象的应用，难度不大，属于基础题。
6.【答案】C
【解析】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流；
当滑动变阻器的滑片P向左滑动时，接入电路的电阻变小，电路中的总电阻变小；根据I=UR可知，电路中的电流变大，即电流表的示数变大；
根据U=IR可知，灯泡两端的电压变大，即电压表的示数变大；根据P=I2R可知，灯泡的实际功率变大，灯泡变亮。
故选：C。
由电路图可知，灯泡L与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电路；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端电压的变化，根据P=I2R判断灯泡实际功率的变化，再根据灯泡的亮暗取决于实际功率的大小判断灯泡亮暗的变化。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是会分析滑片移动时电路的变化和知道灯泡的亮暗取决于实际功率的大小。
7.【答案】D
【解析】解：A、因为木块漂浮，所以F浮=G，因此ρ水gV排=ρ木gV木，则ρ水V排=ρ木V木=1.0×103kg/m3×V排=0.5×103kg/m3×V木，
得：V排V物=12，所以木块露出水面的体积也是木块体积的12，故本选项错误；
B、∵木块漂浮，
∴木块受到的浮力等于木块重，
∵F浮=ρ水V排g，
∴木块受到的重力等于排开的水重，
∵两容器水面等高，
∴甲容器对水平桌面的压力等于乙容器对水平桌面的压力；故本选项错误；
C、由阿基米德原理公式F浮=ρ水gV排可知，当液体密度一定时，V排越大F浮越大。由于木块缓慢下压至浸没的过程中，V排在增大，所以F浮在增大；
D、液体压强公式：P=ρgh，当木块全部压入水中时，虽然溢出了一些水，但左边容器中的水面高度仍然和右边的水面高度相同，所以两容器底部受到水的压强是相等的；因为压强相等且两容器的底面积相等，根据F=PS可知，两容器底部受到水的压力相等。
故选：D。
A、木块漂浮时，F浮=G，则ρ水gV排=ρ木gV木，然后根据水的密度、木块的密度，就可以得出V排与V木的关系，从而得出V露与V木的关系；
B、物体漂浮，受到的浮力都等于物体重，由阿基米德原理可知排开的水重等于物体重，由此可知两个容器的总质量相同；
C、由阿基米德原理公式可知，浮力大小与V排有关；
D、先根据液体压强公式分析两容器底部受到水的压强大小关系，再根据公式F=PS分析两容器底部受到水的压力大小关系。
物体在液体中漂浮时，由F浮=G我们可以推出物体密度、液体密度、物体体积、排液体积的关系式：ρ物ρ液=V排V物该关系式在很多浮力题型中会经常用到，要掌握这个关系式；在分析液体压强、压力时，一般是先分析压强再分析压力；在分析固体压强、压力时，一般是先分析压力再分析压强。
8.【答案】相互的 费力 惯性
【解析】解：(1)用力向后划水，赛艇就向前运动，说明力的作用是的相互的；
(2)因为划船时，赛艇的桨是一个动力臂小于阻力臂的杠杆，所以桨是一个费力杠杆，可以省距离；
(3)当赛艇到达终点时不能立即停下来，是因为赛艇具有惯性，仍会保持原来的运动状态。
故答案为：相互的；费力；惯性。
(1)物体间力的作用是相互的。
(2)确定杠杆的分类关键看动力臂和阻力臂的大小。
(3)一切物体都有保持原来运动状态不变的性质，叫惯性。
本题涉及到力的作用的相互性、杠杆的分类、惯性的理解等，都属于基础知识，难度不大。
9.【答案】比热容 电磁波 绿
【解析】解：汽车的发动机工作时是通过水来冷却的，是因为水的比热容大，和相同质量的其它物质相比，升高相同温度时可以吸收更多热量，达到更好的冷却效果。
电磁波可以传递信息，而且可以在真空中传播，车内安装的GPS全球卫星定位仪与导航卫星通过电磁波实现全球定位功能。
红、绿、蓝三种色光是光的三原色，由这三种色光可以混合出各种色光。
故答案为：比热容；电磁波；绿。
(1)用水冷却发动机，区别于其他液体的关键，就是其在同样吸热升高到相同温度时，可以吸收更多的热量，即要从比热容的角度考虑；
(2)倒车雷达是利用超声波工作的；GPS接收器接收的是电磁波；
(3)红、绿、蓝三种色光是光的三原色。
了解水的比热容的特点及应用，知道倒车雷过是利用超声波，卫星导航是利用电磁波，是解答的关键。
10.【答案】5 反射 不变
【解析】解：视力表到平面镜的距离是2.7m，根据物像到平面镜的距离相等，所以视力表像到平面镜的距离也是2.7m，所以视力表的像到被测者距离为2.7m+2.7m−0.4m=5m；
平面镜成像是光的反射现象，像是由光的反射而形成的；
当人靠近平面镜时，根据平面镜成像特点，物像大小相等，可知，视力表经平面镜所成的像不变。
故答案为：5；反射；不变。
根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
考查物体在平面镜中成像时，物像到平面镜距离相等，体现了物理和生活的密切关系，达到学以致用的目的。
11.【答案】无 S 变小
【解析】解：
(1)磁感线一种理想化的物理模型，实际上并不存在，磁场不是由磁感线组成的。
(2)电流从螺线管的左侧流入，右侧流出，根据安培定则可知，螺线管的左端为N极，右端为S极，当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的左端为S极，右端为N极。
(3)当滑片P向左滑动时，滑动变阻器接入电路的阻值变大，电路中的电流变小，通电螺线管的磁性变弱，对铁块的吸引力变小，故铁块受到的摩擦力将变小。
故答案为：(1)无；(2)S；(3)变小。
(1)磁感线是一种理想化的物理模型，实际上并不存在；
(2)根据安培定则可知螺线管的极性，由磁极间的相互作用可知小磁针静止时左端极性；
(3)分析当滑片P向左滑动时滑动变阻器接入电路的阻值变化，然后可知电路中的电流变化，由此可知磁性变化，然后可知摩擦力变化。
本题考查了磁极间的相互作用规律和右手螺旋定则、通电螺线管的磁性强弱的因素。利用右手螺旋定则既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的方向和线圈的绕法。
12.【答案】< 0.6 1：2
【解析】解：由图象知，U=3V时，IA=0.6A，IB=0.3A，则RA=UIA=3V0.6A=5Ω，RB=UIB=3V0.3A=10Ω，RA
A、B两电阻串联流过它们的电流I相等，通电一段时间产生的热量之比QAQB=I2RAtI2RBt=RARB=5Ω10Ω=12
故答案为：<；0.6；1：2。
根据图象求A、B两电阻的阻值，然后比较它们的大小；由欧姆定律及功率公式求它们串联时的总功率；由串联电路的特点及电功公式求两电阻产生的热量之比。
本题考查了串联电路、欧姆定律、电功及电功率的计算，侧重考查了学生的读图能力，是一道难度适中的题目。
13.【答案】300 37.5 80
【解析】解：(1)克服行李箱重力做的功(有用功)：
W有用=Gh=mgh=30kg×10N/kg×1m=300J；
(2)拉力做的总功：W总=Fs=125N×3m=375J，
拉力做功的功率：
P=W总t=375J10s=37.5W；
(3)斜面的机械效率：
η=W有用W总×100%=300J375J×100%=80%。
故答案为：300；37.5；80。
(1)已知行李箱的质量、提升的高度(斜坡高)，根据公式W=Gh=mgh可求克服行李箱重力做的功(有用功)；
(2)已知拉力的大小、斜坡长，根据公式W=Fs可求拉力做的总功；利用功率公式计算拉力做功的功率；
(3)斜面的机械效率等于有用功与总功之比。
本题考查了使用斜面时有用功、总功、功率和机械效率的计算，属于基础题目。
14.【答案】解：(1)当PAB=6W时，电路中的电流I=1A，
由P=UI可得，AB间的电压：
UAB=PABI=24W2A=12V，
由I=UR可得，电阻RAB的阻值：
RAB=UABI=12V2A=6Ω，
R0两端的电压：
U0=IR0=2A×4Ω=8V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=UAB+U0=12V+8V=20V；
(2)当电路中的电流I′=4A时，电路中的总电阻：
R总=UI′=20V4A=5Ω，
因串联电路中总电阻等于各分电阻之和，
所以，此时AB间的电阻：
RAB′=R总−R0=5Ω−4Ω=1Ω，
AB段的电功率：
PAB′=(I′)2RAB′=(4A)2×1Ω=16W．
故答案为：
电阻RAB/Ω
1
6
电流I/A
4
2
功率PAB/W
16
24
【解析】(1)由表格数据可知，当PAB=24W时电路中的电流为2A，根据P=UI求出AB间的电压，根据欧姆定律求出电阻RAB和R0两端的电压，根据串联电路的电压特点求出电源的电压；
(2)根据欧姆定律求出电路中的电流为4A时电路中的总电阻，利用电阻的串联求出此时电阻RAB的阻值，利用P=I2R求出电阻RAB的功率．
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从表格中得出相关的信息，解题时表格数据要结合电路图进行分析解答．
15.【答案】解：连接OA，然后过A点作垂直于OA、方向斜向上的最小作用力F.如图所示：
【解析】已知力的作用点，连接支点与力的作用点(即最长的力臂)；根据力臂越长，作用力越小的思路进行分析，然后再根据力与力臂的关系以及阻力的作用画出最小力的方向。
本题考查杠杆中最小力的问题以及力的示意图画法的掌握情况，知道支点与力的作用点的连线为最长的力臂。
16.【答案】解：第一条入射光线平行于凹透镜的主光轴，经凹透镜折射后，折射光线的反向延长线过同侧焦点；
第二条入射光线通过凹透镜的光心，经凹透镜后传播方向不变，据此作图：
【解析】(1)跟主光轴平行的光线经凹透镜折射后，折射光线的反向延长线过同侧焦点；
(2)通过光心的光线经凹透镜后传播方向不变。
本题考查了根据凹透镜的特殊光线作图，属于基础题。
17.【答案】解：首先辨别上面三根线地线、火线、零线。
(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
如图所示：
【解析】(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
18.【答案】0.28
【解析】解：电流表使用的是0−0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.28A。
故答案为：0.28。
电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。
本题考查电流表的使用，属于基础题。
19.【答案】−21℃
【解析】解：如图，温度计的分度值为1℃，刻度越往下越大，说明示数在0℃以下，所以温度计的示数为−21℃。
故答案为：−21℃。
温度计的读数，一定先认清分度值，再观察液面在0刻度以上还是在0刻度以下。
本题考查温度计的读数，属于基础知识的应用。
20.【答案】3：40
【解析】解：在平面镜中的像与现实中的事物恰好左右或上下顺序颠倒，且关于镜面对称．
由下图分析可得题中所给的8：20与3：40成轴对称，它的实际时间应是3：40．
此题方法还有两种：
方法一：以12点和6点为对称轴，作出表针的对称图形，读对称图形表示的时刻，如图：
方法二：用11：60减去现在表示的时刻，如本题中11：60−8：20=3：40．
故答案为：3：40
根据平面镜成像的特点可以知道，像与物是关于镜面对称的，题中没有说镜子是直立放置还是水平放置，我们默认为是直立放置的，作出题中钟表的左右对称图形，即为真实的表的时刻．
注意多数此类习题中的镜子是直立放置的，但有时镜子是水平放置的，要做水平的对称图形，答案有所不同，注意区分．
21.【答案】2017.6 4400
【解析】解：(1)电能表上数值的单位为kW⋅h，数值最后一位为小数位，所以如图所示电能表的示数为2017.6 kW⋅h。
(2)由图可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，
所以这只电能表平时同时工作的用电器总功率最大为：P=UI=220V×20A=4400W。
故答案为：2017.6；4400。
(1)电能表表盘示数的最后一位是小数，单位为kW⋅h。
(2)运用P=UI可求出同时工作的用电器总功率。
明确电能表表盘上相关参数的含义，是解答此题的关键。
22.【答案】较暗 方便确定像的位置 相等 相等 不能 虚 D
【解析】解：(1)在较暗的环境中烛焰与黑暗环境的对比度大，成像更清晰，明亮的环境中，烛焰与明亮环境的对比度小，成像不太清晰；
玻璃板是透明的，人不仅能够观察到蜡烛A的像，还能够透过玻璃看到后面的蜡烛，于是就可以通过移动后面蜡烛确定蜡烛A的像的位置；
在实验中我们观察到后面未点燃的蜡烛和前面点燃的蜡烛A的像完全重合，又因为未点燃蜡烛和蜡烛A等大，这就可以说明像与物体大小相等；
(2)根据上表所示的3组测量的数据可知，像和物体到平面镜的距离相等；
(3)平面镜成像的本质是光的反射，没有实际光线会聚到像的位置，所以把光屏放到像的位置不能承接到像，说明平面镜成的是虚像；
(4)由于平面镜成的像与物的连线垂直于镜面，所以玻璃板在竖直方向上移动不会改变物与镜面的距离，也就不会改变像的位置，实验时将玻璃板竖直向上提起1cm，则蜡烛的像在竖直方向上不移动，故ABC不符合题意，D符合题意。
故选：D。
故答案为：(1)较暗；方便确定像的位置；相等；(2)相等；(3)不能；虚；(4)D。
(1)成像的物体和环境的对比度越大，成像越清晰，在平面镜成像特点实验中采用玻璃板代替平面镜，其目的是为了确认物像的位置及大小；
实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系；
(2)由实验中获得的数据进行比较分析，可以得出相应的结论；
(3)(4)物体在平面镜里成的像是正立的虚像，与物体大小相同、连线与镜面垂直、到镜面的距离相等、左右相反。
本题考查学生动手操作实验的能力并能合理解决实验中出现的问题。只要熟练掌握平面镜的成像特点，解答此类题目就很容易。
23.【答案】右 D 0.3 5 减小误差 断开S1，闭合开关S2 I2R0I1−I2
【解析】解：(1)连接电路，闭合开关前，滑动变阻器的滑片应移到阻值最大处，即最右端；
(2)连接好电路，闭合开关，发现电流表和电压表都有较小的示数，则电路为通路，电路的电流较小，电路的电阻较大，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，说明变阻器没有了变阻的作用，造成这一现象的原因可能是：滑动变阻器接了下面的两个接线柱，只有D正确，故选D；
(3)电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，此时电路中的电流为0.3A，
由欧姆定律I=UR可得，该定值电阻的阻值是：
R=UI=1.5V0.3A=5Ω；
本实验采取多次测量取平均值的目的是为了减小误差；
(4)实验步骤：
①只闭合开关S和S1，此时变阻器R1与灯泡串联，调节滑动变阻器R1，使电流表示数为 I0；
②断开S1，闭合开关S2，此时两个滑动变阻器串联，保持滑动变阻器R1滑片位置不变，调节滑动变阻器R2，使电流表示数为 I0；
③接着将R1的滑片P调至最左端(为R2的简单电路)，记下电流表的示数为 I1，再将R1的滑片P调至最右端，记下电流表的示数为I2。
④在①中，灯与变阻器R1串联，电流表测电路的电流；
在②中，R2与R1串联，电流表测电路的电流，因电流表示数相同，根据等效替代法，则此时R2的电阻等于灯泡正常发光的电阻；
在③中，根据滑片在最左端(为R2的简单电路)和最右端(R2与R1的最大电阻串联)，因电源电压相等，由串联电阻的规律和欧姆定律得：
I1R2=I2(R0+R2)，
R2的电阻即灯正常发光时的电阻的表达式：
RL=R2=I2R0I1−I2。
故答案为：(1)右；(2)D；(3)0.3；5；减小误差；(4)②断开S1，闭合开关S2；④I2R0I1−I2。
(1)连接电路，闭合开关前，为保护电路，滑动变阻器的滑片应移到阻值最大处；
(2)连接好电路，闭合开关，发现电流表和电压表都有较小的示数，则电路为通路，电路的电流较小，电路的电阻较大，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，说明变阻器没有了变阻的作用，据此分析；
(3)根据电流表选用小量程确定分度值读数，由欧姆定律可得该定值电阻的阻值；
多次测量取平均值可减小误差；
(4)通过开关的转换，先使R1与灯和电流表串联在电路中，移动变阻器的滑片，使电流表示数为 I0，灯正常发光，通过开关的转换使R2与灯和电流表串联在电路中，调节滑动变阻器R2，使电流表示数不变，根据等效替代法，则此时R2的电阻等于灯泡正常发光的电阻，为得出此时R2的电阻，先将R1的滑片调至最左端，记下电流表的示数为I1，再将R1的滑片调至最右端，记下电流表的示数为I2，由串联电阻的规律和欧姆定律，根据电源电压不变列方程，从而求出R2的电阻即灯正常发光时的电阻。
本题用“伏安法”测未知电阻R的阻值，考查注意事项、反常现象的分析、电表读数、数据处理和设计方案测电阻的能力。
24.【答案】解：
(1)在水平面上压力等于重力，即F=G=5×104N；
水平冰面受的压强：
p=FS=5×104N5m2=1×104Pa；
(2)木箱的速度为v=36km/h=10m/s，
牵引力对木箱做功的功率：
P=Wt=Fst=Fv=900N×10m/s=9000W；
(3)牵引力做的功：
W=Fs=900N×10×103m=9×106J，
柴油完全燃烧放出的热量：
Q放=mq=1kg×4.5×107J/kg=4.5×107J；
柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率：
η=WQ放×100%=9×106J4.5×107J×100%=20%。
答：(1)水平冰面受的压强为1×104Pa；
(2)牵引力对木箱做功的功率是9000W；
(3)柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率为20%。
【解析】(1)已知受力面积和重力，在水平面上压力等于重力，根据p=FS水平冰面受的压强；
(2)根据P=Wt=Fst=Fv算出牵引力对木箱做功的功率；
(3)根据W=Fs求出牵引力做的功，根据Q放=mq算出柴油燃烧放出的热量；最后根据η=WQ放×100%求出牵引木箱做功的效率。
本题主要考查了压强、速度和功、功率的计算公式的灵活运用，在一个题目中考查多个知识点，是中考的常见题型，难度不大。
25.【答案】解：
(1)开关S接2时，电路为R1的简单电路，电路的总电阻最小，电路的总功率最大，电热饭盒处于高温档，
由P=UI=U2R可得，R1的阻值：
R1=U2P高=(220V)2242W=200Ω，
则R2的阻值：
R2=4R1=4×200Ω=800Ω；
(2)高温档加热5min消耗的电能：
W=P高t=242W×5×60s=7.26×104J，
不计热量损失，则饭菜吸收的热量：
Q吸=W=7.26×104J，
由Q吸=cm△t可得，1kg饭菜升高的温度：
△t=Q吸cm=7.26×104J3×103J/(kg⋅℃)×1kg=24.2℃；
(3)如果实际电压是200V，低温档工作时的实际功率：
P低实=U实2R1+R2=(200V)2200Ω+800Ω=40W。
答：(1)R1和R2的阻值依次为200Ω、800Ω；
(2)高温档加热5min，不计热量损失，可以将1kg饭菜升高的温度是24.2℃；
(3)如果实际电压是200V，低温档工作时的实际功率是40W。
【解析】(1)开关S接2时，电路为R1的简单电路，电路的总电阻最小，电路的总功率最大，电热饭盒处于高温档，根据P=UI=U2R求出R1的阻值，利用R2的阻值是R1的4倍求出R2的阻值；
(2)根据W=Pt求出高温档加热5min消耗的电能，不计热量损失，饭菜吸收的热量和消耗的电能相等，根据Q吸=cm△t求出1kg饭菜升高的温度
(3)如果实际电压是200V，根据电阻的串联和P=UI=U2R求出低温档工作时的实际功率。
本题考查了电功率公式和电功公式、吸热公式的综合应用，分清电热饭盒不同档位时电路的连接方式是关键。
26.【答案】增大压力 机械能 做功 7500 A 小
【解析】解：(1)倒水时需用力紧握壶柄，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；
(2)水烧开的时候，“热气”总是将壶嘴上的金属片冲开，热气对金属片做功，热气的内能转化金属片的机械能；
从能量转化的角度看，水汽冲金属片现象相当于如图汽油机的做功冲程。
(3)汽油机飞轮转速是600r/min，每分钟飞轮转动600圈，完成300个工作循环，对外做功300次。
做功冲程工作时，推动活塞一次做功1500J，
1min做功W=1500J×300=4.5×105J，
这台汽油机的功率为：
P=Wt=4.5×105J60s=7500W；
(4)由图可知，A处粗，B处细，等质量的空气经过A、B时，A处流速大于B处流速，根据流体压强和流速的关系知，A处的压强小于B处的压强，故将管口安装在A处，喷油管内汽油更容易快速喷出。
故答案为：(1)增大压力；(2)机械能；做功；(3)7500；(4)A；小。
(1)增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
(2)做功可以使内能与机械能之间进行转化：对物体做功，物体内能会增加；物体对外做功，物体内能会减少；
汽油机有吸气、压缩、做功、排气四个冲程，根据进气门和排气门的开关情况和活塞的运动方向来判断冲程的类型。
(3)热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，根据这个比例关系可以求出活塞所做的功，然后利用P=Wt求出功率。
(4)流体的压强与流速的关系是：流速越大，压强越小；流速越小，其压强越大。
此题为力学和热学综合题，主要考查的是学生对增大摩擦力的方法、流体压强和流速的关系、功率计算公式的理解和掌握，解决此题要知道在四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次，记住相关数据是解题的关键。
27.【答案】(1)开关；串联；0.1；(2)烘干；1.44×106J；(3)短路；不会。
【解析】解：(1)由短文知，智能晾衣机利用人体传感器，夜间有人走到阳台时智能晾衣机自动开灯；如果离开阳台无人移动，则晾衣机会自动关灯。所以人体传感器在电路中起到控制LED照明灯的作用，即它相当于一个开关，与LED照明灯是串联的；
照明灯额定功率为22W，由P=UI知，
夜晚只开照明灯时，电路中的电流：
ILED=PLEDU=22W220V=0.1A；
(2)由晾衣机内部部分电路可知，闭合开关S，开关S1接通BC位置时，发热电阻R与电动机并联，两者同时工作，所以此时晾衣机开启烘干功能；
晾衣机风干额定功率为20W，烘干额定功率为220W，
所以R的功率PR=P烘干−P风干=220W−20W=200W，
连续使用2h，R产生的热量：Q=W=PRt=200W×2×3600s=1.44×106J；
(3)小明刚打开台灯，家里空气开关突然跳闸，经检查线路，故障是台灯内部发生短路，导致电路中电流过大；
漏电是指电流从墙体、人体、接地线或其他路径流向地面，此时漏电保护装置会及时断开电路，所以台灯发生短路时，漏电保护器不会断开电路。
故答案为：(1)开关；串联；0.1；(2)烘干；1.44×106J；(3)短路；不会。
(1)利用人体传感器，夜间有人走到阳台时智能晾衣机自动开灯；如果离开阳台无人移动，则晾衣机会自动关灯，由此分析判断人体传感器相当于一个开关，与LED照明灯串联；由P=UI计算只开照明灯时电路中的电流大小；
(2)由电路图分析电路中发热电阻和电动机的工作情况，已知风干和烘干功率，由此计算R的功率，由Q=W=Pt计算R产生的热量；
(3)空气开关突然跳闸说明电路中电流过大，原因可能是电路的总功率过大或短路；根据漏电保护器的作用分析。
本题考查了学生获取信息解决实际问题的能力，还考查了对电路组成部分的认识，电功率、电热计算公式的应用以及电路电路故障分析等，体现了物理来源于生活，服务于生活。
28.【答案】可再生 电 光 小 0.15 4.8
【解析】解：(1)太阳能在长期内可以源源不断地获得，所以是可再生能源。
(2)晚上蓄电池给LED灯供电时，消耗电能，获得光能，所以是将电能转化为光能。
(3)白天电磁铁磁性强，晚上电磁铁磁性弱，说明电磁继电器的电路中，白天的电流较大，而电源电压一定，根据欧姆定律可知，白天电路中的电阻较小，所以R在白天的阻值比晚上小。
(4)太阳能电池板吸收的太阳能为W=Pt=0.25kW×4h=1kW⋅h，
电池板输出电能为W′=ηW=15%×1kW⋅h=0.15kW⋅h，
(5)蓄电池充满一次所存储的电能为W总=UIt=12V×10A×3600s=432000J，
可以输出的电能为W输出=W总×(1−20%)=432000J×(1−20%)=345600J，
可供LED灯正常工作的时间为tL=W输出PL=345600J20W=17280s=4.8h。
故答案为：(1)可再生；(2)电；光；(3)小；(4)0.15；(5)4.8。
(1)一次能源是指直接从自然界获取的能源，能够源源不断的从自然界得到的能源叫可再生能源；
(2)晚上蓄电池给LED灯供电时，消耗电能，获得光能；
(3)由题意可知，白天蓄电池要与光伏电池相连，则必须吸下衔铁，说明电磁铁的磁性强，通过电磁铁的电流大，根据欧姆定律可知此时电路的总电阻和R的阻值，同理得出晚上R的阻值，然后得出答案；
(4)知道太阳光照射到此太阳能电池板的功率和光照时间以及光电转化效率，根据W=Pt和效率公式求出电池板能输出电能；
(5)由表格数据可知电池的额定容量和额定电压、LED灯的额定功率，根据W=UIt求出充满电的蓄电池储存电能，蓄电池放电至余留20%自动停止电能输出，据此求出蓄电池能提供的最多电能，利用P=Wt求出一次可供LED灯正常工作时间。
本题考查了能源的分类、串联电路的特点、欧姆定律、电功公式、效率公式的综合应用等，涉及到的知识点较多，综合性强，有一定的难度。
相关试卷
广东省湛江市霞山区湛江市第十二中学2023-2024学年九年级上学期10月月考物理试题： 这是一份广东省湛江市霞山区湛江市第十二中学2023-2024学年九年级上学期10月月考物理试题，共16页。
2023年广东省阳江市江城区中考物理二模试卷-普通用卷： 这是一份2023年广东省阳江市江城区中考物理二模试卷-普通用卷，共23页。试卷主要包含了 水是人类环境的重要组成部分等内容，欢迎下载使用。
2023年广东省阳江市阳春市中考物理二模试卷-普通用卷： 这是一份2023年广东省阳江市阳春市中考物理二模试卷-普通用卷，共25页。
