2023年广西地区九年级物理中考模拟题分项选编：透镜及其应用

这是一份2023年广西地区九年级物理中考模拟题分项选编：透镜及其应用，共9页。试卷主要包含了单选题，多选题(共0分，填空题，作图题等内容，欢迎下载使用。

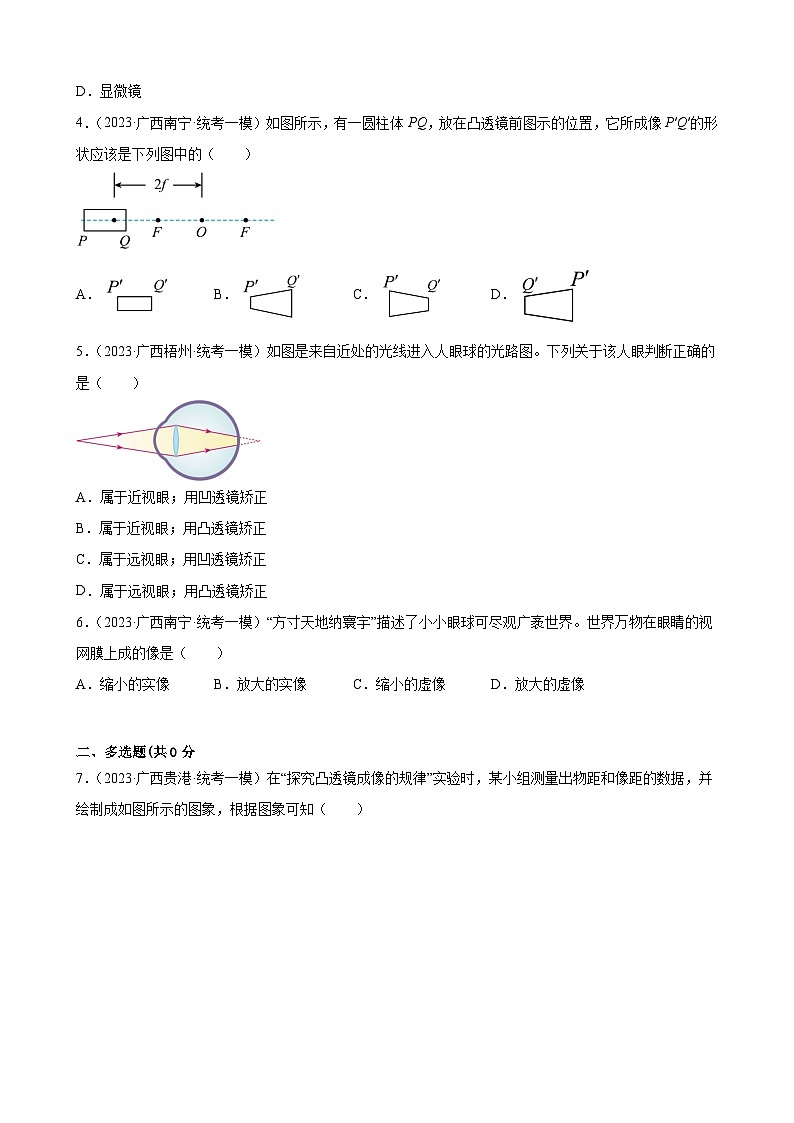

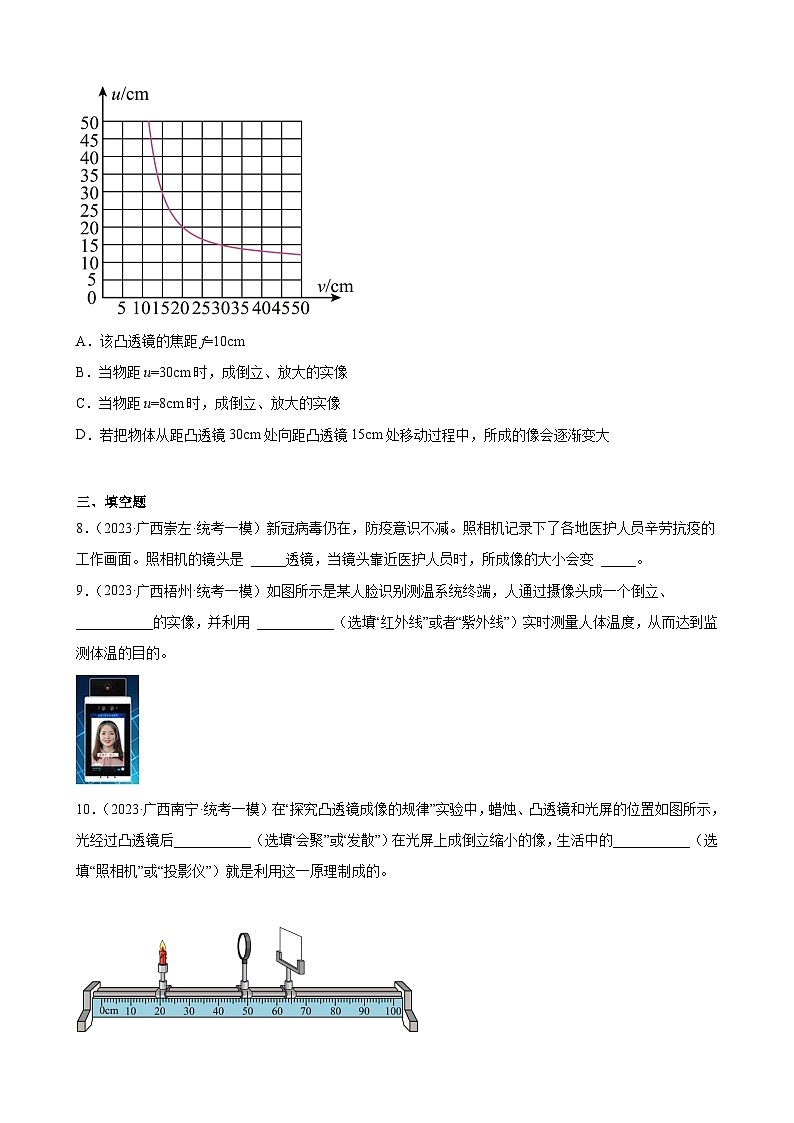

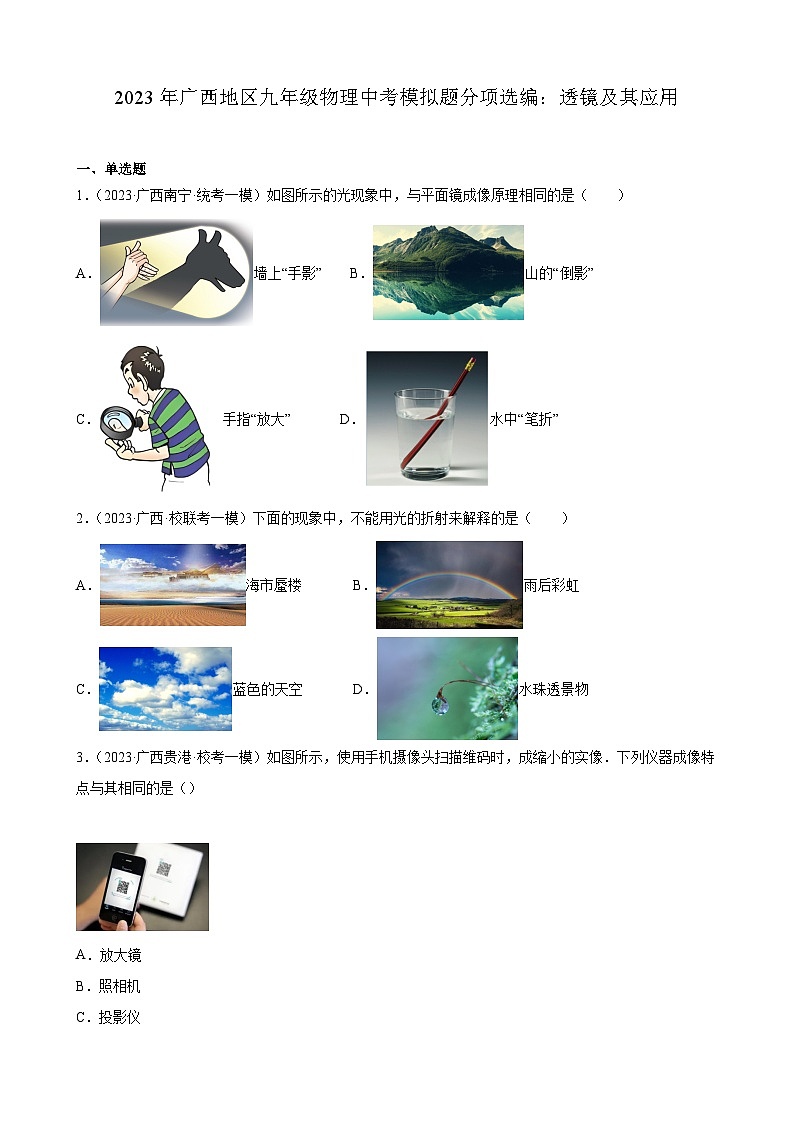

2023年广西地区九年级物理中考模拟题分项选编：透镜及其应用 一、单选题1．（2023·广西南宁·统考一模）如图所示的光现象中，与平面镜成像原理相同的是（　　）A．墙上“手影”    B．山的“倒影”C．手指“放大”       D．水中“笔折”2．（2023·广西·校联考一模）下面的现象中，不能用光的折射来解释的是（　　）A．海市蜃楼 B．雨后彩虹C．蓝色的天空 D．水珠透景物3．（2023·广西贵港·校考一模）如图所示，使用手机摄像头扫描维码时，成缩小的实像．下列仪器成像特点与其相同的是（） A．放大镜B．照相机C．投影仪D．显微镜4．（2023·广西南宁·统考一模）如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（　　）A． B． C． D．5．（2023·广西梧州·统考一模）如图是来自近处的光线进入人眼球的光路图。下列关于该人眼判断正确的是（　　）  A．属于近视眼；用凹透镜矫正B．属于近视眼；用凸透镜矫正C．属于远视眼；用凹透镜矫正D．属于远视眼；用凸透镜矫正6．（2023·广西南宁·统考一模）“方寸天地纳寰宇”描述了小小眼球可尽观广袤世界。世界万物在眼睛的视网膜上成的像是（　　）A．缩小的实像 B．放大的实像 C．缩小的虚像 D．放大的虚像 二、多选题(共0分7．（2023·广西贵港·统考一模）在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知（　　）A．该凸透镜的焦距f=10cmB．当物距u=30cm时，成倒立、放大的实像C．当物距u=8cm时，成倒立、放大的实像D．若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变大 三、填空题8．（2023·广西崇左·统考一模）新冠病毒仍在，防疫意识不减。照相机记录下了各地医护人员辛劳抗疫的工作画面。照相机的镜头是 _____透镜，当镜头靠近医护人员时，所成像的大小会变 _____。9．（2023·广西梧州·统考一模）如图所示是某人脸识别测温系统终端，人通过摄像头成一个倒立、___________的实像，并利用 ___________（选填“红外线”或者“紫外线”）实时测量人体温度，从而达到监测体温的目的。10．（2023·广西南宁·统考一模）在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，光经过凸透镜后___________（选填“会聚”或“发散”）在光屏上成倒立缩小的像，生活中的___________（选填“照相机”或“投影仪”）就是利用这一原理制成的。 11．（2023·广西南宁·统考一模）在探究凸透镜成像规律的过程中，小红看到如图所示清晰的像，若在像的位置放一个光屏，光屏_______（选填“能”或“不能”）承接到该像，该像是_______像。12．（2023·广西·校联考一模）如图，雨后树叶下挂着一滴水，我们透过水滴看到远处物体倒立、缩小的 ___（填“实”或“虚”）像，它是由于光透过水滴时发生了 ___所形成的。13．（2023·广西南宁·校联考一模）如图所示，小明透过水滴状的鱼肝油胶囊观察积木，发现上面的数字“9”变成了“6”，与该成像原理相同的光学仪器有___________；若想让“6”变大一些，可将积木与胶囊的距离___________。14．（2023·广西柳州·统考一模）新冠疫情防控已是常态，出入公共场所要用手机扫健康码、行程码。扫码时，健康码、行程码通过手机摄像头成 ______、缩小的实像；当手机远离健康码、行程码时，所成的像将 ______（选填“变大”、“变小”或“不变”）。15．（2023·广西南宁·统考一模）长时间盯着电脑或手机屏幕，容易导致视力下降。如图所示是_______视眼的光路示意图，应用_______（选填“凸”或“凹”）透镜进行矫正。 四、作图题16．（2023·广西南宁·校联考一模）如图，请完成图中两条光线的折射光路。
17．（2023·广西贵港·统考一模）请完成如图的光路。
参考答案：1．B【详解】平面镜成像是由光的反射形成的。A．墙上的手影，是由于光在同种均匀的介质中沿直线传播形成的，故A不符合题意；B．水中的倒影是平面镜成像现象，属于光的反射现象，故B符合题意；C．手指“放大”，这是放大镜成像，属于光的折射现象，故C不符合题意；D．笔好像在水面处断是由于水面下的笔反射的光进入空气时反生折射，折射角大于入射角而造成的，属于光的折射现象，故D不符合题意。故选B。2．C【详解】A．海市蜃楼是光在不均匀的空气中传播时发生偏折形成的，属于光的折射现象，故A不符合题意；B．雨后彩虹属于光的色散现象，光的色散的实质是光的折射，故B不符合题意；C．蓝色天空是光经过大气时，空气中的气体分子和其他微粒对光有吸收、反射和散射等物理作用，从而使天空成为蓝色，不是光的折射现象，故C符合题意；D．水珠的形状相当于凸透镜，能透过景物属于光的折射现象，故D不符合题意。故选C。3．B【详解】手机摄像头是一个凸透镜，使用手机摄像头扫描维码时，成倒立缩小的实像．A．放大镜是利用凸透镜成正立、放大的虚像工作的．不符合题意．B．照相机是利用凸透镜成倒立、缩小的实像工作的．符合题意；C．投影仪利用凸透镜成倒立、放大的实像工作的．不符合题意．D．由显微镜成像原理知：物体经物镜折射后，成倒立放大的实像，这个像正好处在目镜的焦点之内，又经目镜成正立、放大的虚像，此时的目镜相当于一个放大镜，故不符合题意．故选B．【点睛】重点是凸透镜成像的应用，要牢记凸透镜成像规律，是常考试的内容，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．4．B【详解】圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像；圆柱体的左边P在2f以外，所成的像是倒立缩小的实像．当u＞f时，物距减小，像距变大像变大．右边的像距比左边的像距远，符合要求的只有图B．5．D【详解】由图可知，物体成像在了视网膜的后面，这是远视眼的特征；远视眼是眼睛的晶状体会聚能力变弱，像呈在视网膜的后方，如果要让成像在视网膜上，需要将光线会聚些；凸透镜对光线有会聚作用，所以可以利用凸透镜进行矫正。故选D。6．A【详解】人的眼球好像一架照相机，当看物体时，晶状体相当于照相机的镜头——凸透镜，将来自物体的光会聚在视网膜上，视网膜相当于照相机的胶卷，外界物体在视网膜上所成的像是缩小、倒立的实像。故A符合题意，BCD不符合题意。故选A。7．AD【详解】A．根据凸透镜成像规律可知，当u=v=2f凸透镜成倒立、等大的实像；由图可知u=v=2f=20cm所以f=10cm，故A符合题意；B．当物距u=30cm时，物距大于2倍焦距，成倒立、缩小的实像，故B不符合题意；C．当物距u=8cm时，物距小于焦距，成正立、放大的虚像，故C不符合题意；D．若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，根据凸透镜成实像时，物近像远像变大可知，物距变小，像距变大，像变大，故D符合题意。故选AD。8．     凸     大【详解】[1]照相机利用的是凸透镜成像原理，镜头是凸透镜。[2]凸透镜成实像时，“物近像远像变大”，当镜头靠近医护人员时，物距变小，像距变大，所成像会变大。9．     缩小     红外线【详解】[1]摄像镜头实际上是一个凸透镜，人在凸透镜的二倍焦距以外，成倒立、缩小的实像。[2]由于人能发出红外线，摄像头利用红外线对人体进行测温的。10．     会聚     照相机【详解】[1] 凸透镜具有会聚作用，光经过凸透镜后会聚在光屏上。[2] 在光屏上成倒立缩小的像，照相机就是根据这个原理制成的。11．     不能     虚【详解】[1][2]蜡烛在凸透镜的一倍焦距以内，成正立、放大的虚像，虚像不能呈现在光屏上，物像在凸透镜的同侧。12．     实     折射【详解】[1][2]水滴相当于是一个凸透镜，在水滴中可以看到远处物体倒立、缩小的像，此时的物距大于二倍焦距，成的是实像；凸透镜成实像的原理是光的折射现象。13．     照相机     减小【详解】[1]水滴状的鱼肝油胶囊相当于一个凸透镜，透过水滴状的鱼肝油胶囊观察积木，发现上面的数字“9”变成了“6”，说明数字“9”通过胶囊成倒立缩小的实像，即积木放在了胶囊的二倍焦距以外，像成在一倍焦距与二倍焦距之间，与该成像原理相同的光学仪器有照相机。[2]若想让“6”变大一些，即像变大一些，则像距必须变大，根据物距变小像距变大，可将积木与胶囊的距离减小。14．     倒立     变小【详解】[1]手机摄像头成像原理是：物体在二倍焦距以外，成倒立、缩小的实像。[2]根据凸透镜成实像时物距与像距的关系可知，当手机远离健康码、行程码时，物距变大，像距变小，摄像头所成的像将变小。15．     近     凹【详解】[1]从图中可以看到，成像落在视网膜前方，这是近视眼的情况。[2]该图是近视眼的情况，它的矫正方法是用凹透镜进行处理。16．【详解】过凹透镜光心的光线传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。如图所示17．【详解】对于凹透镜，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光心的光线经凹透镜折射后传播方向不改变，如下图所示：
