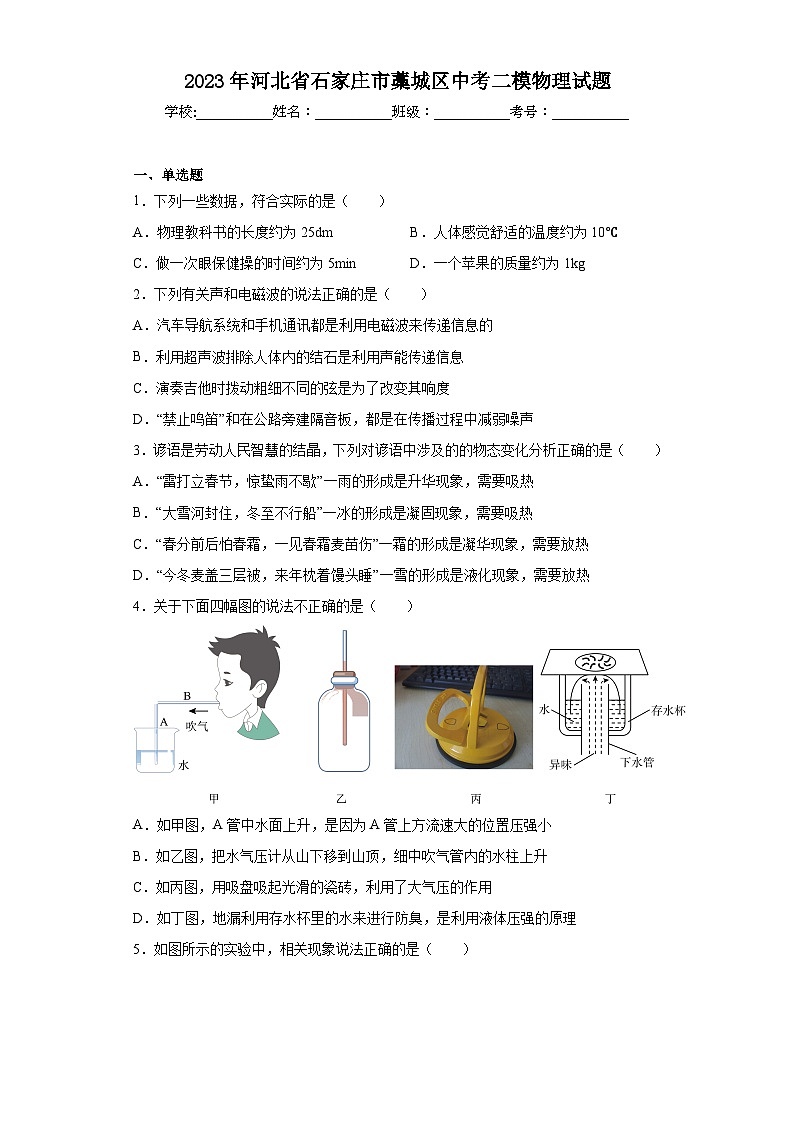

2023年河北省石家庄市藁城区中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列一些数据，符合实际的是（　　）
A．物理教科书的长度约为25dm B．人体感觉舒适的温度约为10℃
C．做一次眼保健操的时间约为5min D．一个苹果的质量约为1kg
2．下列有关声和电磁波的说法正确的是（　　）
A．汽车导航系统和手机通讯都是利用电磁波来传递信息的
B．利用超声波排除人体内的结石是利用声能传递信息
C．演奏吉他时拨动粗细不同的弦是为了改变其响度
D．“禁止鸣笛”和在公路旁建隔音板，都是在传播过程中减弱噪声
3．谚语是劳动人民智慧的结晶，下列对谚语中涉及的的物态变化分析正确的是（　　）
A．“雷打立春节，惊蛰雨不歇”一雨的形成是升华现象，需要吸热
B．“大雪河封住，冬至不行船”一冰的形成是凝固现象，需要吸热
C．“春分前后怕春霜，一见春霜麦苗伤”一霜的形成是凝华现象，需要放热
D．“今冬麦盖三层被，来年枕着馒头睡”一雪的形成是液化现象，需要放热
4．关于下面四幅图的说法不正确的是（　　）

A．如甲图，A管中水面上升，是因为A管上方流速大的位置压强小
B．如乙图，把水气压计从山下移到山顶，细中吹气管内的水柱上升
C．如丙图，用吸盘吸起光滑的瓷砖，利用了大气压的作用
D．如丁图，地漏利用存水杯里的水来进行防臭，是利用液体压强的原理

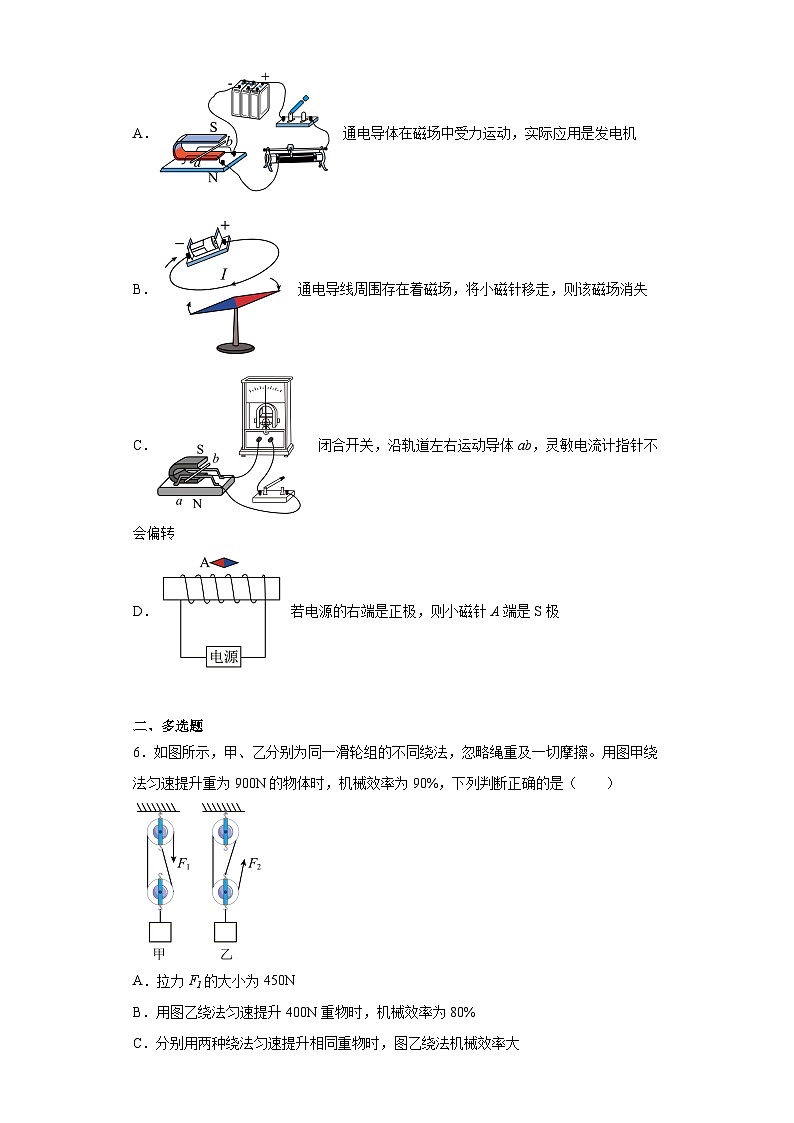

5．如图所示的实验中，相关现象说法正确的是（　　）
A．  通电导体在磁场中受力运动，实际应用是发电机
B．  通电导线周围存在着磁场，将小磁针移走，则该磁场消失
C．    闭合开关，沿轨道左右运动导体ab，灵敏电流计指针不会偏转
D．  若电源的右端是正极，则小磁针A端是S极

二、多选题
6．如图所示，甲、乙分别为同一滑轮组的不同绕法，忽略绳重及一切摩擦。用图甲绕法匀速提升重为900N的物体时，机械效率为90%，下列判断正确的是（　　）

A．拉力F1的大小为450N
B．用图乙绕法匀速提升400N重物时，机械效率为80%
C．分别用两种绕法匀速提升相同重物时，图乙绕法机械效率大

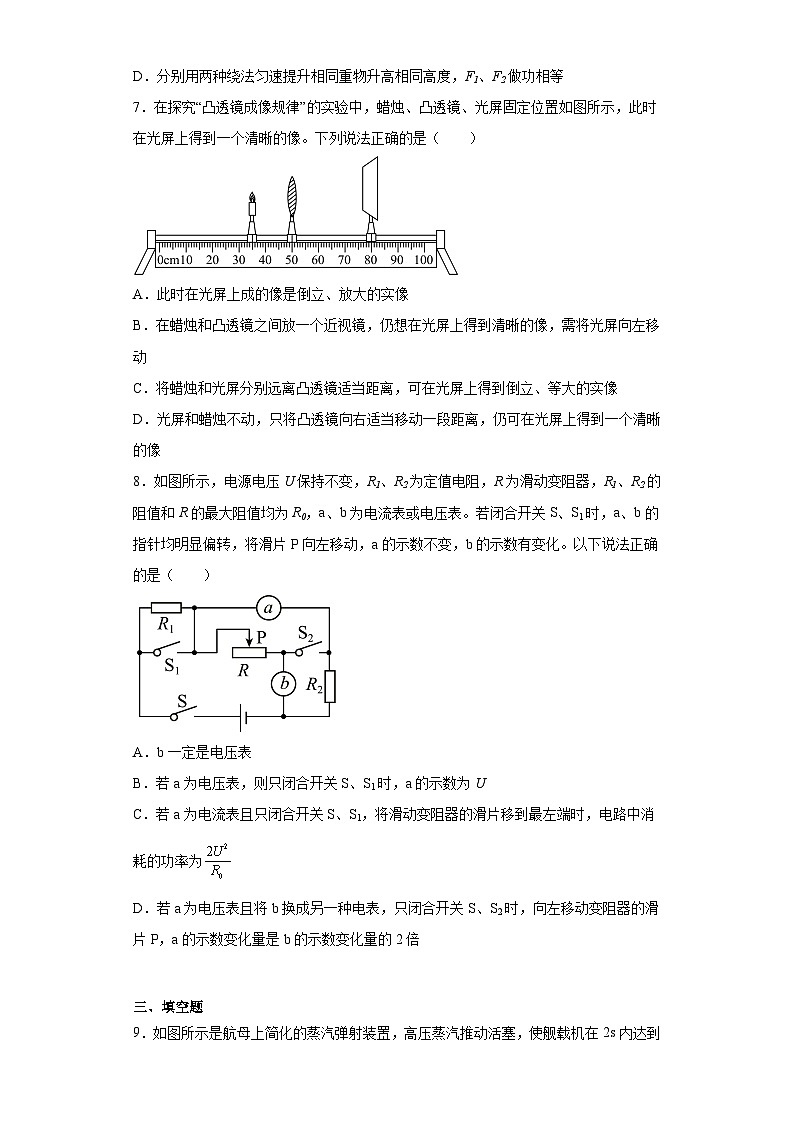

D．分别用两种绕法匀速提升相同重物升高相同高度，F1、F2做功相等
7．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏固定位置如图所示，此时在光屏上得到一个清晰的像。下列说法正确的是（　　）

A．此时在光屏上成的像是倒立、放大的实像
B．在蜡烛和凸透镜之间放一个近视镜，仍想在光屏上得到清晰的像，需将光屏向左移动
C．将蜡烛和光屏分别远离凸透镜适当距离，可在光屏上得到倒立、等大的实像
D．光屏和蜡烛不动，只将凸透镜向右适当移动一段距离，仍可在光屏上得到一个清晰的像
8．如图所示，电源电压U保持不变，R1、R2为定值电阻，R为滑动变阻器，R1、R2的阻值和R的最大阻值均为R0，a、b为电流表或电压表。若闭合开关S、S1时，a、b的指针均明显偏转，将滑片P向左移动，a的示数不变，b的示数有变化。以下说法正确的是（　　）

A．b一定是电压表
B．若a为电压表，则只闭合开关S、S1时，a的示数为U
C．若a为电流表且只闭合开关S、S1，将滑动变阻器的滑片移到最左端时，电路中消耗的功率为
D．若a为电压表且将b换成另一种电表，只闭合开关S、S2时，向左移动变阻器的滑片P，a的示数变化量是b的示数变化量的2倍

三、填空题
9．如图所示是航母上简化的蒸汽弹射装置，高压蒸汽推动活塞，使舰载机在2s内达到起飞速度，此过程舰载机受力_________（选填“平衡”或“不平衡”）；蒸汽弹射装置工作时把_________能转化为机械能。


四、综合题
10．如图甲所示，牙医从镜子里看到患者牙齿，这是利用了光的______（选填“直线传播”“反射”或“折射”），牙医在镜子里看到患者牙齿的像是______像（选填“实”“虚”）。请在图乙中画出牙医通过平面镜观察到患者牙齿的光路图。______


五、填空题
11．2022年8月4日上午，中国针对部分外籍人士访台，组织航母编队威慑演练，构建海上立体作战体系，此次演习安排了核潜艇配合行动，如图，军舰停泊在海面上进行试验，以附近正在行驶的船只为参照物，军舰是 _____（选填“静止”或“运动”）的。若军舰以36km/h的速度直线航行，经过10min的航行距离为 _____m，行驶的军舰不提供动力后还能继续向前运动，原因是 _____。

12．如图所示，甲、乙两个透明容器中密封着等量的空气，通电一段时间后容器_________连接的U形管液面高度差较大，此实验是研究电流通过导体产生的热量跟_________大小的关系；当电流为0.3A时，通电10s甲容器中的电阻产生的热量是_________J。

13．天然气是一种清洁燃料，是_________（选填“可再生”或“不可再生”）能源。石家庄市很多出租车使用天然气代替柴油或汽油，某段时间一辆出租车消耗0.3m3天然气，天然气完全燃烧放出的热量是_________，若这些热量的80%被水吸收，可以将_________kg的水从20℃温度升高到100℃。[天然气的热值q=7×107J/m3，水的比热容c=4.2×103J/(kg·℃)]

六、实验题
14．某同学利用图甲所示的装置探究“平面镜的成像特点”。

（1）他先将一张白纸放在水平桌面上，再将玻璃板与纸面______ 放置；
（2）如图乙所示，从______ 位置可以看到蜡烛A的像。在玻璃板后的水平桌面上移动另一支外形相同但不点燃的蜡烛B，直到看上去它跟蜡烛A的像完全重合，这一现象说明______ ；
（3）图甲中，为了让蜡烛A左侧较远处的同学也能够看清蜡烛A的像，需要将玻璃板向左平移。玻璃板平移时，蜡烛A的像的位置将______ （选填“向右移动”“向左移动”或“不变”）。
15．小明学习了杠杆的平衡条件后，利用如图所示的装置对杠杆做了进一步研究。

（1）杠杆静止时的位置如图甲所示，为了使杠杆静止时处于水平位置，接下来的操作是将杠杆的平衡螺母向___________（选填“左”或“右”）移动；
（2）在杠杆上的B点用如图乙所示的动力F拉杠杆，请在图中画出动力臂l1；___________此时杠杆的类型与___________（选填序号）相同。
A．天平        B．钓鱼竿        C．钳子
（3）如图丙所示，用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1转至位置2的过程中，测力计示数变化情况是___________；
（4）如图甲所示，小明在杠杆左侧距离O点20cm的D处挂一个重为G的物体，在杠杆右侧不同位置处施加竖直向下的力F，保证杠杆处于水平平衡状态，根据多次测量的F、L数据，画出如图乙所示的图像，结合杠杆平衡条件，可求出物重G的大小是___________N。

【拓展】方小红根据学到的知识，利用杠杆、刻度尺、细线和两个重物A、B，设计了如下实验方案，测量物体的密度。如图所示：

①用细线系在杠杆的中点O，使杠杆在水平位置平衡，然后将重物B挂在硬棒左端C处，重物A挂在硬棒右端，调节重物A的位置，使杠杆再次在水平位置平衡，此时重物挂在硬棒上的位置为D处，用刻度尺测出OC的长度L0和OD的长度L1；
②保持重物B的位置不变，把重物A浸没在水中，把重物A从D处移动到F处时，杠杆再次水平平衡，用刻度尺测出OF的长度L2；通过实验可以得到物体A的密度ρA=___________。（请用ρ水和已测量的物理量符号表示）
16．小明利用如图所示电路测量小灯泡的额定功率。所用器材：学生电源（电压恒为4V）、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器（30Ω 2A）、开关和导线若干。

（1）用笔画线代替导线，将图甲中的滑动变阻器接入电路，要求滑片向右移动时灯变亮。______；
（2）连接完电路后，小明闭合开关，移动滑片，发现电流表、电压表均无示数。小明再把电压表并联在变阻器两端时，电压表无示数；把电压表并联在开关两端时，电压表有示数。则电路中存在的故障可能是______；
（3）解决上述问题后，小明闭合开关，连续移动滑动变阻器滑片，得到以下数据。
实验次数
U/V
I/A
P/W
灯泡亮度
1
0.5
0.16

不发光
2
1.5
0.22

较暗
3
2.1
0.26

较亮
4
2.5


很亮
①第4次实验时电流表示数如图乙所示，则小灯泡的额定功率为______W；
②分析数据还能发现小灯泡的实际功率与其两端实际电压的关系是：______；
③第1次小灯泡不发光的原因是______（写出一种即可）；
【拓展】小明还发现小灯泡在不同亮度下，其两端的电压与电流的比值不同，主要原因是：______；
若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0=4P1，则额定电压U0与实际电压U1的数值关系最有可能是______（选填选项字母）。
A．U0=1.5U1 B．U0=2U1 C．U0=3U1

七、计算题
17．如图所示，水平桌面上放置下端用毛细管连通的A、B两容器，底面积分别为100cm2和150cm2。阀门K打开前，A容器内竖直放置一底面积为50cm2、高为0.2m的长方体物块，物块对A容器底部的压强为pA，B容器内盛有0.2m深的水。求：
（1）阀门K打开前，水对B容器底部的压强pB；
（2）阀门K打开前，当pB=2pA时，物块的密度；
（3）阀门K打开后，水从B容器进入A容器，刚好使物块漂浮时，水进入A容器中的深度。

18．如图甲所示，电源电压恒为9V，小灯泡L上标有“5V 1W”字样，灯丝的电阻随温度的变化而变化，电压表选用“0∼15V”量程，电流表选用“0∼0.6A”量程。只闭合开关S1，移动滑动变阻器R2的滑片，R1消耗的功率随电流变化的关系图像如图乙所示，滑动变阻器的滑片P置于最右端时，电压表示数为5V，R1消耗的功率为P1，电流表示数为I1；滑片P置于最左端，此时灯泡正常发光，R1消耗的功率为P2，电流表示数为I2，P2∶P1=4∶1，求：
（1）灯泡正常发光时的电阻；
（2）滑动变阻器的最大阻值；
（3）同时闭合S1和S2，在保证电路安全的情况下，电路消耗的最大功率。


参考答案：
1．C
【详解】A．物理教科书，它的长度约为26cm，故A不符合题意；
B．人体感觉舒适的温度约为23℃，不是10℃，故B不符合题意；
C．做一次眼保健操的时间比较长，约为5min，故C符合题意；
D．一个苹果的质量约为200g，不会是1kg，故D不符合题意；
故选C。
2．A
【详解】A．电磁波传播速度快，所以汽车导航系统和手机通讯都是利用电磁波来传递信息的，故A正确；
B．利用超声波排除人体内的结石是利用声能传递能量，故B错误；
C．发声体的粗细、长短等因素影响声音的音调，所以演奏吉他时拨动粗细不同的弦是为了改变其音调，故C错误；
D．“禁止鸣笛”是在声源处减弱噪声，在公路旁建隔音板是在传播过程中减弱噪声，故D错误。
故选A。
3．C
【详解】A．雨的形成是由于高空的水蒸气遇冷液化形成的，故A错误；
B．物体由液态变成固态的过程叫凝固，冰是水凝固形成的，凝固过程需要放热，故B错误；
C．霜是空气中的水蒸气遇冷凝华形成的小冰晶，凝华放热，故C正确；
D．雪是由空气中的水蒸气遇冷凝华形成的小冰晶，凝华放热，故D错误。
故选C。
4．D
【详解】A．A管中水面上升，是因为流体中流速越大的位置压强越小，故A正确，不符合题意；
B．把水气压计从山下移到山顶，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下会有一部分水被压入玻璃管，因此管内水柱会升高，故B正确，不符合题意；
C．吸盘吸起光滑的瓷砖，需要先用力挤压吸盘，把盘内的空气挤出，盘内的气压小于大气压，吸盘在外界大气压力作用下被压在光滑的瓷砖上，属于大气压的应用，故C正确，不符合题意；
D．地漏利用存水杯里的水来进行防臭，是利用连通器原理，故D错误，符合题意。
故选D。
5．D
【详解】A．如A图，电路中有电源、有磁场，是通电导体在磁场中受力而运动，其实际应用是电动机，故A错误；
B．如B图是奥斯特实验，说明电流周围存在磁场，将小磁针移走，则该磁场不会消失，故B错误；
C．如C图，电路中没有电源，闭合开关，沿轨道左右运动导体ab，在磁场中做切割磁感线运动时，导体中便会产生电流，灵敏电流计指针会偏转，这是电磁感应现象，故C错误；
D．如D图，电源的右端为正极，电流由螺线管右端流入，由安培定则可知，螺线管右端是S极，螺线管左端是N极，再根据同名磁极互相排斥，异名磁极互相吸引，可知，小磁针A端是S极，故D正确。
故选D。
6．BD
【详解】A．图甲中绳子的有效段数n=2，因为机械效率

所以拉力

故A错误；
B．图甲中，忽略绳重及一切摩擦时拉力大小为

动滑轮重
G动=2F1-G=2×500N-900N=100N
在图乙中，忽略绳重及一切摩擦，克服动滑轮重做的功为额外功，则滑轮组的机械效率

故B正确；
C．分别用两种绕法匀速提升相同重物时，根据机械效率为

可知，两图中的机械效率相等，故C错误；
D．分别用两种绕法匀速提升相同重物升高相同高度时，由W有=Gh可知，两图中的有用功相等，由W额外=G动h可知，两图中的额外功相等，所以F1、F2做的总功相等，故D正确。
故选BD。
7．AD
【详解】A．由图示知，此时物距为15cm，像距为30cm，物距小于像距，根据凸透镜成像规律可知，在光屏上成的是倒立、放大的实像，故A正确；
B．因为近视镜是凹透镜，对光有发散作用，所以在图示的蜡烛和凸透镜之间放一个近视镜，蜡烛的光经近视镜被延后会聚，所以需要将光屏右移才能得到清晰的像，故B错误；
C．根据凸透镜成实像时，物远像近像变小，可知将蜡烛远离凸透镜适当距离，物距等于二倍焦距时，同时将光屏适当靠近凸透镜时，光屏上可得到倒立、等大的实像，故C错误；
D．根据光路可逆原理可知，将凸透镜向右适当移动一段距离，移动到65cm刻度线处时，此时的物距为30cm，与前面的像距相等，像距为15cm，与前面的物距相等，而当物距和像距长度正好互换时，仍可在光屏上得到一个清晰的像，此时为倒立、缩小的实像，故D正确。
故选AD。

8．BCD
【详解】A．当只闭合开关S、S1时，电表a与R2串联、电表b与变阻器R串联，然后它们并联，此时电表a、b指针均明显偏转，将滑片P向左移动，a的示数不变，b的示数有变化，则电表b为电流表，因并联电路中各支路独立工作、互不影响，所以电表a可能是电流表，也可能是电压表，故A错误；
B．若a为电压表，只闭合开关S、S1时，电压表和R2串联，再和变阻器R并联，电压表串联在电路中电压表的示数等于电源电压，a的示数为U，故B正确；
C．若a为电流表且只闭合开关S、S1，电阻R2和变阻器R并联，将滑动变阻器的滑片移到最左端时，变阻器连入电路的电阻最大，为R0，电路中消耗的功率为

故C正确；
D．若a为电压表，b换成另一种电表即电压表，只闭合S、S2，R1、R、R2串联，电压表a测R两端的电压，电压表b测R2两端的电压，由串联电路电压的规律可知a的示数变化量等于电阻R1和R2的总电压的变化量，R1、R2的阻值相等，由串联分压可知两个电阻两端的电压相等，所以向左移动变阻器的滑片P，a的示数变化量是b的示数变化量的2倍，故D正确。
故选BCD。
9． 不平衡 内
【详解】[1][2]蒸汽弹射装置工作时，汽缸内蒸气体积膨胀，对外做功，其内能减小，同时推动活塞，使舰载机获得巨大的牵引力，使舰载机在2s内达到起飞速度，舰载机处于加速运动状态，力是改变物体运动状态的原因，此过程舰载机不处于平衡状态，受力不平衡，蒸气弹射的过程中将内能转化为机械能。
10． 反射 虚
【详解】[1][2]医生利用镜子的平面镜成像原理可清楚地观察病人的牙齿，平面镜成像利用了光的反射，平面镜成正立等大的虚像，牙医在镜子里看到患者牙齿的像是虚像。
[3]先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：

11． 运动 6000 军舰具有惯性
【详解】[1]军舰停泊在海面上，以附近正在行驶的船只为参照物，军舰的位置发生了改变，是运动的。
[2]由可得，军舰经过10min航行距离


[3]行驶的军舰不提供动力后还能继续向前运动，原因是军舰具有惯性，要保持原来的运动状态。
12． 甲 电阻 9
【详解】[1]电流通过导体产生热量的多少不易直接观察，甲、乙两个透明容器中密封着等量的空气，电阻丝产生热量越多，气体膨胀程度越大，故可通过U形管液面的高度差来反映电阻丝产生的热量多少，采用了转换法，根据上图可知，通电一段时间后容器甲连接的U形管液面高度差较大。
[2]甲装置中，两电阻串联，通过的电流和通电时间相同，而电阻不同，故此实验是研究电流通过导体产生的热量跟电阻大小的关系。
[3]通电10s甲容器中的电阻产生的热量
Q甲=I2R甲t=(0.3A)2×10Ω×10s=9J
13． 不可再生 2.1×107J 50

【详解】[1]天然气的主要成分是甲烷，消耗后短时间内不能恢复，属于不可再生能源。
[2]完全燃烧0.3m3的天然气，放出的热量
Q放=Vq天然气=0.3m3×7×107J/m3=2.1×107J
[3]这些热量的80%被水吸收，则水吸收的热量
Q吸=80%Q放=80%×2.1×107J=1.68×107J
水的质量

14． 垂直 a 像与物体等大 不变
【详解】（1）[1]将一张白纸放在水平桌面上，再将玻璃板与纸面垂直放置，若玻璃板与纸面不垂直，像就会偏上或偏下，移动不点燃的蜡烛B，像与物不会重合。
（2）[2][3]像与物分别在玻璃板的两侧，并且成虚像，如图乙所示，因此从a位置可以看到蜡烛A的像；在玻璃板后的水平桌面上移动另一支外形相同但不点燃的蜡烛B，直到看上去它跟蜡烛A的像完全重合，这一现象说明像与物体等大。
（3）[4]在甲图中，将玻璃板向左平移，蜡烛A与玻璃板的距离不变，由于像与蜡烛对称，则像与玻璃板的距离同样不变，所以蜡烛A的像的位置将不变。
15． 左 A 先变小后变大 2.5
【详解】（1）[1]杠杆的左端上翘，左端的平衡螺母或右端的平衡螺母都向上翘的左端移动，才能使杠杆在水平位置平衡。
（2）[2]从支点O向动力F作用线做垂线段，垂线段长为动力臂l1，如图所示：

[3]设杠杆一格长为L，由图可知动力臂

阻力臂为2L，动力臂等于阻力臂，此杠杆是等臂杠杆；
A．天平的动力臂等于阻力臂，是等臂杠杆，故A符合题意；
B．钓鱼竿的动力臂小于阻力臂，是费力杠杆，故B不符合题意；
C．钳子的动力臂大于阻力臂，是省力杠杆，故C不符合题意；
故选A。
（3）[4]如图丙所示，用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1转至位置2的过程中，动力臂先变大后变小，因为阻力、阻力臂不变，故测力计的拉力先变小后变大。
（4）[5]由图乙可知，F=2N时，，根据杠杆平衡条件得
GL′=FL
L'=20cm=0.2m
物体的重力

（5）[6]设A物体的体积为VA，其重力
GA=mAg=ρAVAg
当两物体都在空气中时，根据杠杆的平衡条件可得
ρAVAg·L1=GB·L0①
把物A浸没在水中时，A将受到水向上的浮力作用，其浮力F水=ρ水gVA，则根据杠杆的平衡条件得
(ρAVAg-ρ水gVA)·L2=GB·L0②
由①和②得到
ρAVAg·L1=(ρAVAg-ρ水gVA)·L2

16． 开关处断路 0.7 实际电压越大，实际功率越大 实际电压过小 灯丝电阻受温度影响 C
【详解】（1）[1]滑片向右移动时灯变亮，说明滑片向右移动时，滑动变阻器接入电路中电阻变小，且滑动变阻器与灯泡相互影响，应采用串联方式，如图所示：

（2）[2]连接完电路后，小明闭合开关，移动滑片，发现电流表、电压表均无示数，说明与电压表串联的电路出现断路现象；小明再把电压表并联在变阻器两端时，电压表无示数，说明此时电压表仍被断路，即断路部分是与电压表串联部分，不是滑动变阻器；把电压表并联在开关两端时，电压表有示数，说明此时电压表与电源两端相连接，则电路中存在的故障可能是开关断路。
（3）[3]由图甲得，电流表的量程为0~0.6A，分度值为0.02A，示数为0.28A，即灯泡正常发光的功率为0.28A，灯泡额定功率为

[4]由表格中数据得，当电压越大时，灯泡越亮，说明灯泡实际功率越大，即灯泡的实际功率随灯泡电压变大而变大。
[5]第1次小灯泡不发光的原因是电压和电流都较小，实际功率较小，导致灯泡不发光。
[6]灯泡在不同亮度下，实际功率不同，灯丝温度不同，导致灯丝电阻不同，所以小灯泡在不同亮度下，其两端的电压与电流的比值不同。
[7]灯泡实际功率越大，灯丝温度越高，电阻越大，依题意得

由得

而

所以

故AB不符合题意，C符合题意。
故选C。
17．（1）2×103Pa；（2）0.5×103kg/m3；（3）0.1m
【详解】解：（1）阀门K打开前，B容器内盛有0.2m深的水，故水对B容器底部的压强

（2）阀门K打开前，pA就是物块对容器底的压强，当pB=2pA时，物块对容器A产生的压强为

由得物块密度为

（3）物块体积为
V物=S物h物=50×10-4m2×0.2m=1×10-3m3
由得物块质量为

物块重力为
G物=m物g=0.5kg×10N/kg=5N
阀门K打开后，水从B容器进入A容器，当物块刚好漂浮时，根据物体的浮沉条件，则物块受到的浮力为
F浮=G物=5N
由F浮=ρ水gV排得排开水的体积为

则进入A容器中水的深度为

答：（1）阀门K打开前，水对B容器底部的压强为2×103Pa；
（2）阀门K打开前，当pB=2pA时，物块的密度为0.5×103kg/m3；
（3）阀门K打开后，水从B容器进入A容器，刚好使物块漂浮时，水进入A容器中的深度为0.1m。
18．（1）25Ω；（2）50Ω；（3）4.05W
【详解】解：（1）已知灯L的额定电压U额=5V，额定功率P额=1W；则灯泡正常发光时的电阻

（2）只闭合开关S1，当滑片位于最右端，灯泡L、变阻器R2及定值电阻R1串联，则R1消耗的功率P1=I12R1；当滑片位于最左端时，灯泡L与定值电阻R1串联，灯泡正常发光，则额定电流

即I2=I额=0.2A，R1消耗的功率P2=I22R1；又因为P2∶P1=4∶1，则I2∶I1=2∶1，即I1=0.1A；只闭合开关S1，当滑片位于最右端，变阻器R2两端的电压U2=5V，则变阻器的最大阻值

（3）只闭合开关S1，移动滑片至最左端时，R1两端的电压
U1=U−U2=9V−5V=4V
电阻R1的阻值

再闭合开关S2，滑动变阻器R2与定值电阻R1串联，当滑片在最左端时，此时电流为最大

电路消耗的最大功率

答：（1）灯泡正常发光时的电阻25Ω；
（2）滑动变阻器的最大阻值50Ω；
（3）同时闭合S1和S2，在保证电路安全的情况下，电路消耗的最大功率4.05W。
