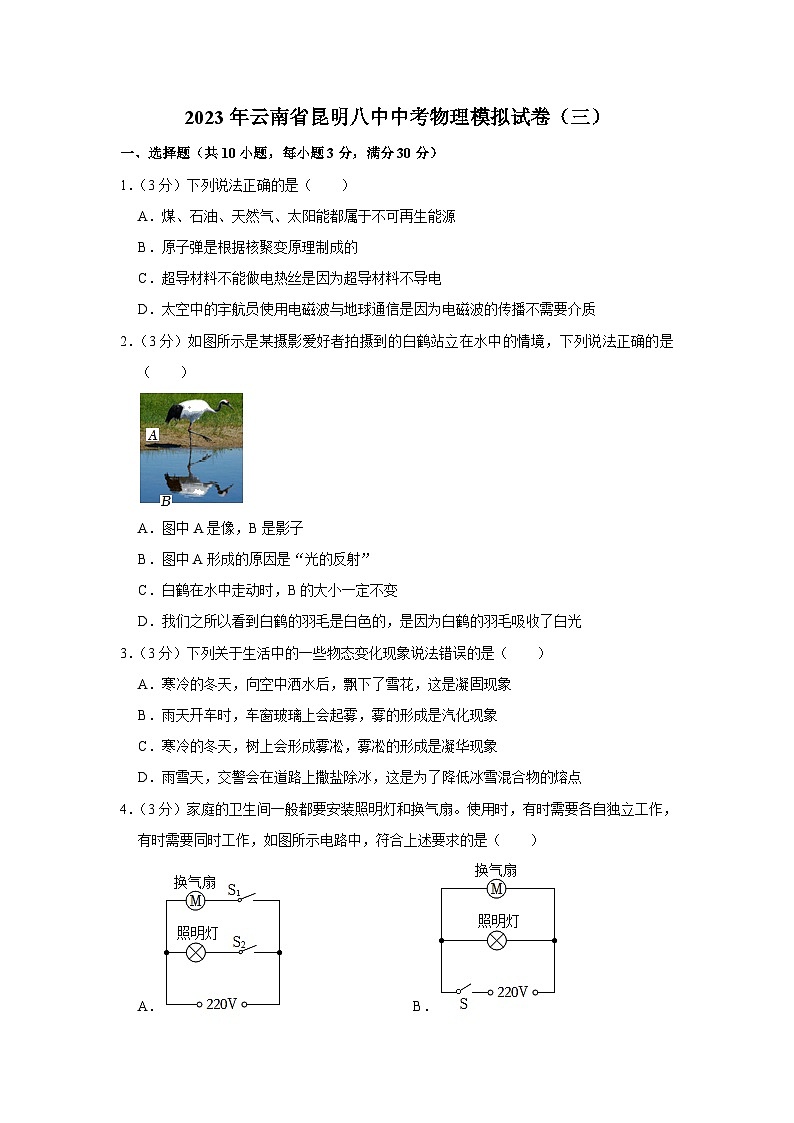

2023年云南省昆明八中中考物理模拟试卷（三）
一、选择题（共10小题，每小题3分，满分30分）
1．（3分）下列说法正确的是（　　）
A．煤、石油、天然气、太阳能都属于不可再生能源
B．原子弹是根据核聚变原理制成的
C．超导材料不能做电热丝是因为超导材料不导电
D．太空中的宇航员使用电磁波与地球通信是因为电磁波的传播不需要介质
2．（3分）如图所示是某摄影爱好者拍摄到的白鹤站立在水中的情境，下列说法正确的是（　　）

A．图中A是像，B是影子
B．图中A形成的原因是“光的反射”
C．白鹤在水中走动时，B的大小一定不变
D．我们之所以看到白鹤的羽毛是白色的，是因为白鹤的羽毛吸收了白光
3．（3分）下列关于生活中的一些物态变化现象说法错误的是（　　）
A．寒冷的冬天，向空中洒水后，飘下了雪花，这是凝固现象
B．雨天开车时，车窗玻璃上会起雾，雾的形成是汽化现象
C．寒冷的冬天，树上会形成雾凇，雾凇的形成是凝华现象
D．雨雪天，交警会在道路上撒盐除冰，这是为了降低冰雪混合物的熔点

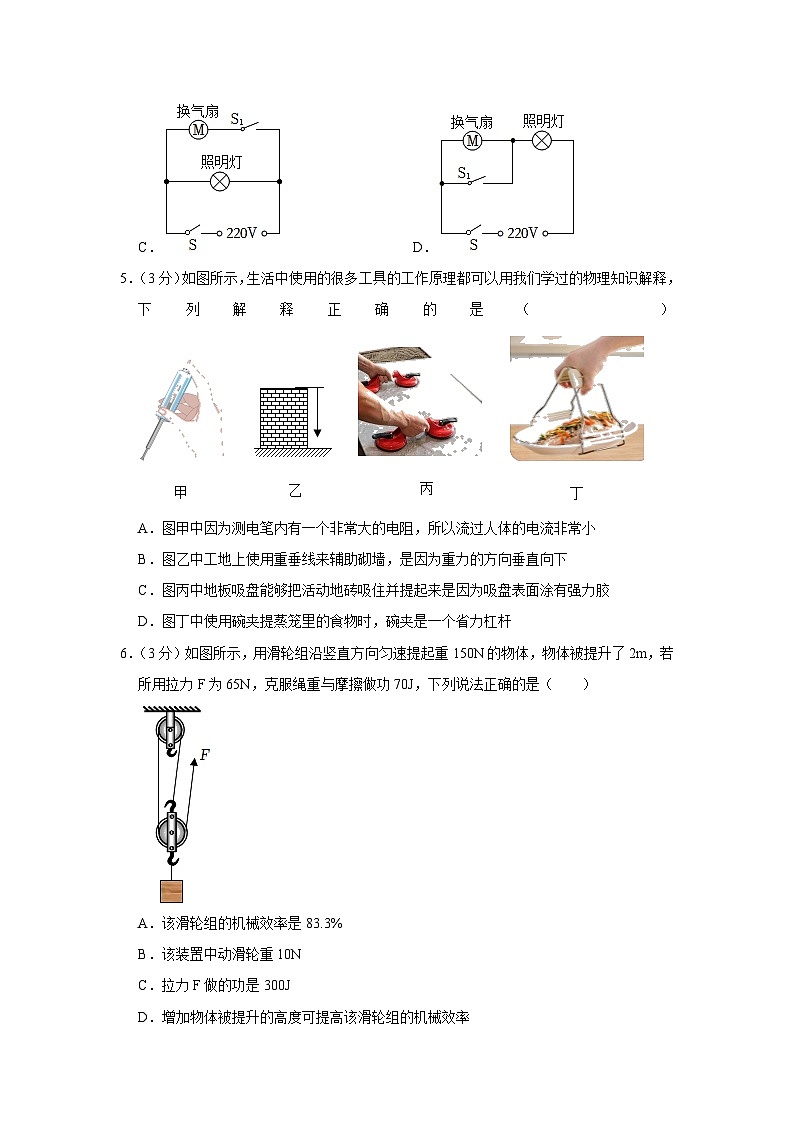

4．（3分）家庭的卫生间一般都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要同时工作，如图所示电路中，符合上述要求的是（　　）
A． B．
C． D．
5．（3分）如图所示，生活中使用的很多工具的工作原理都可以用我们学过的物理知识解释，下列解释正确的是（　　）
A．图甲中因为测电笔内有一个非常大的电阻，所以流过人体的电流非常小
B．图乙中工地上使用重垂线来辅助砌墙，是因为重力的方向垂直向下
C．图丙中地板吸盘能够把活动地砖吸住并提起来是因为吸盘表面涂有强力胶
D．图丁中使用碗夹提蒸笼里的食物时，碗夹是一个省力杠杆
6．（3分）如图所示，用滑轮组沿竖直方向匀速提起重150N的物体，物体被提升了2m，若所用拉力F为65N，克服绳重与摩擦做功70J，下列说法正确的是（　　）

A．该滑轮组的机械效率是83.3%
B．该装置中动滑轮重10N
C．拉力F做的功是300J
D．增加物体被提升的高度可提高该滑轮组的机械效率

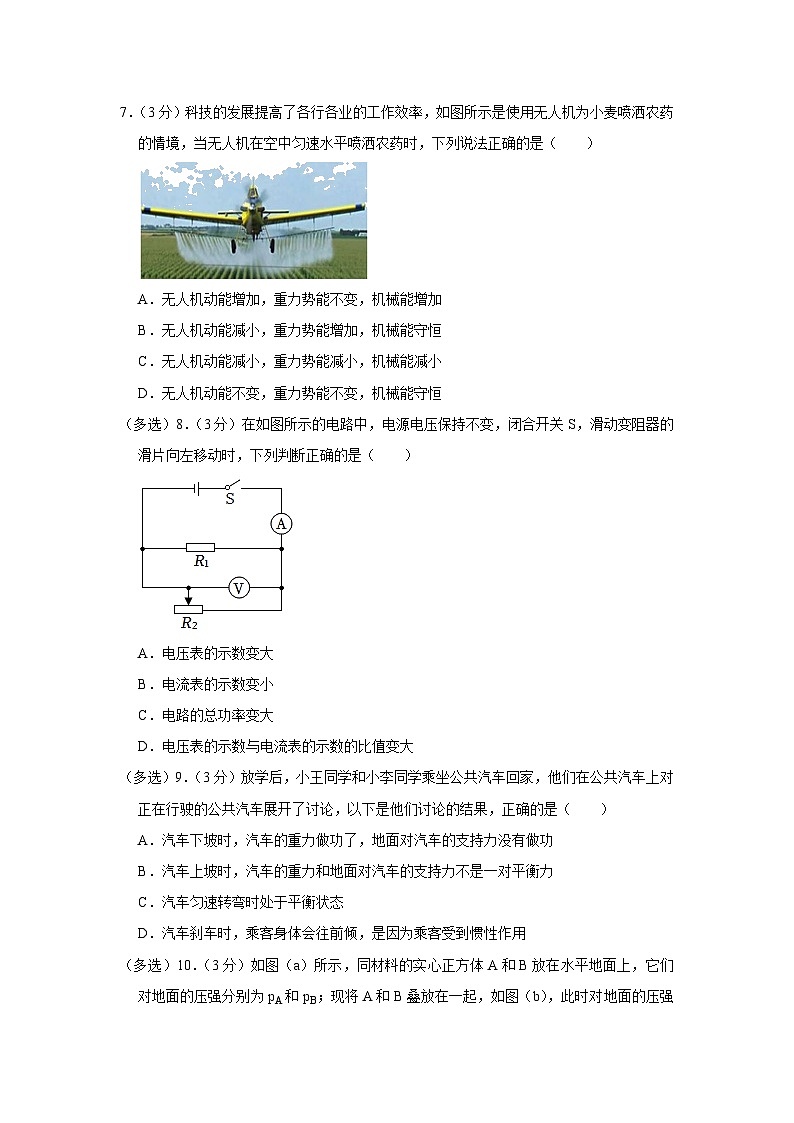

7．（3分）科技的发展提高了各行各业的工作效率，如图所示是使用无人机为小麦喷洒农药的情境，当无人机在空中匀速水平喷洒农药时，下列说法正确的是（　　）

A．无人机动能增加，重力势能不变，机械能增加
B．无人机动能减小，重力势能增加，机械能守恒
C．无人机动能减小，重力势能减小，机械能减小
D．无人机动能不变，重力势能不变，机械能守恒
（多选）8．（3分）在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时，下列判断正确的是（　　）

A．电压表的示数变大
B．电流表的示数变小
C．电路的总功率变大
D．电压表的示数与电流表的示数的比值变大
（多选）9．（3分）放学后，小王同学和小李同学乘坐公共汽车回家，他们在公共汽车上对正在行驶的公共汽车展开了讨论，以下是他们讨论的结果，正确的是（　　）
A．汽车下坡时，汽车的重力做功了，地面对汽车的支持力没有做功
B．汽车上坡时，汽车的重力和地面对汽车的支持力不是一对平衡力
C．汽车匀速转弯时处于平衡状态
D．汽车刹车时，乘客身体会往前倾，是因为乘客受到惯性作用
（多选）10．（3分）如图（a）所示，同材料的实心正方体A和B放在水平地面上，它们对地面的压强分别为pA和pB；现将A和B叠放在一起，如图（b），此时对地面的压强为p1；再将B沿图中虚线方向竖直切掉一部分，如图（c），此时对地面的压强为p2。下列说法正确的是（　　）

A．A、B两物体的密度关系是ρA＜ρB
B．pA＜pB
C．p1＜pA+pB
D．p2＞p1
二、填空题（本大题共6小题，11～15题每小题2分，16题4分，共14分）
11．（2分）艺术展演时，李成同学用笛子为同学们演奏了一首优美动听的曲子，笛子发出的声音是由笛子内的空气柱 　 　产生的；同一首曲子，袁梦同学用葫芦丝又演奏了一遍，听众听两遍曲子的 　 　（选填“音调”“响度”或“音色”）一定不同。
12．（2分）香椿鸡蛋饼是云南的一道特色美食，因为香椿只有春天才有，所以这道菜又被称作“春天的味道”。在制作过程中，能闻到浓郁的香椿味，这是分子的 　 　现象，将香椿鸡蛋饼煎熟的过程是通过 　 　改变了香椿鸡蛋饼的内能。
13．（2分）昆明到大理高铁全长约328km，D8102次列车从昆明出发，用时约2h到达大理，则这趟列车从昆明到大理的平均速度是 　 　m/s（计算结果保留整数），列车高速行驶时，座位上的乘客相对于行李架上的行李是 　 　（选填“运动”或“静止”）的。
14．（2分）某同学用如图所示装置来探究电动机的工作原理，闭合开关，发现导体棒AB没有运动，该同学把滑动变阻器的滑片向左调节了一段距离，导体棒AB就运动起来了，说明通电导体在磁场中受到力的大小与通过导体的 　 　大小有关。实验完成后该同学用手去拿导体棒AB，刚碰到导体棒AB就感觉非常的烫手，这是因为电流在这段时间做的功有一部分转化为了导体棒的 　 　。

15．（2分）如图所示，一个封闭薄容器中装满体积为1dm3的水后放在水平桌面上，已知容器的质量为200g，容器与桌面接触的面积为100cm2，容器中液面高为14cm，忽略容器壁厚度，容器对桌面的压强为 　 　Pa。容器侧壁对水向下的压力为 　 　N。

16．（4分）眼镜的规格通常用“度”表示，其数值等于焦距（以米做单位）倒数的100倍，医院开具的配镜单，眼镜度数那一栏填的一般都是焦距的倒数（并未乘100），其中正数表示远视眼，负数表示近视眼，如图1所示是某同学去眼科医院检查时医生给他开的配镜单。

（1）从配镜单中可看出该同学患的是 　 　（选填“近视眼”或“远视眼”），左眼镜片度数为 　 　度。
（2）在做探究凸透镜成像规律的试验时，蜡烛、凸透镜、光屏三者的位置如图2所示，则在光屏上得到的是烛焰 　 　（选填“放大”“等大”或“缩小”）的像，如果此时该同学把配好的眼镜右眼镜片放在蜡烛和凸透镜之间，为了再次在光屏上得到清晰的像，应将光屏往 　 　（选填“左”或“右”）适当移动一段距离。
三、作图题（本大题共2小题，共4分）
17．（2分）如图所示，装有水和小球的杯子静止在斜面上，请画出小球所受浮力和杯子对斜面压力的示意图。

18．（2分）请在如图所示的圆圈内，填入电流表或电压表的符号，使得开关S闭合后，两灯泡并联。

四、实验探究题（本大题共4小题，第18题8分，第19题4分，第20题8分，第21题4分，共24分）
19．（8分）在“测量小灯泡电功率”的实验中，待测小灯泡上标注的功率模糊不清，只能看清标有2.5V字样，所用电源为2节新干电池。

（1）图甲所示为小亮同学连接的实物图的一部分，请你用笔画线代替导线，完成实物电路的连接，要求：①滑片P向右移动时，电流表示数变大；②连线不能交叉。
（2）连接好电路后，闭合开关，灯泡不亮，电压表有示数，电流表也有示数，但两表示数均很小，导致这一现象的原因可能是 　 　。
A.小灯泡断路
B.电压表断路
C.滑动变阻器接入的阻值太大
（3）小灯泡能够发光后，移动滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，示数为 　 　V，要测量小灯泡正常发光时的电功率，应将滑动变阻器的滑片向 　 　（选填“A”或“B”）端移动。
（4）移动滑动变阻器的滑片P并记录了多组数据，作出了如图丙所示的小灯泡的I﹣U图像，由图像可计算出小灯泡正常发光时的电功率为 　 　W，电阻为 　 　Ω，此时滑动变阻器接入电路的阻值为 　 　Ω。
（5）小灯泡的I﹣U图像是一条曲线，说明灯丝的电阻是会变化的，实验结束后，小亮摸了摸小灯泡发现灯泡的温度升高了，这说明 　 　是影响灯丝电阻大小的因素。
20．（4分）在物理学中，磁感应强度表示磁场强弱，用字母B表示，国际单位：特斯拉，符号T。有一种磁敏电阻，它的阻值大小随磁场强弱的变化情况如图甲所示，某实验小组用该磁敏电阻测量通电螺线管外部的磁感应强度，设计了图乙和丙所示的电路进行实验，电源电压U1、U2保持不变，请作答下列问题：

（1）由图甲可知磁敏电阻R的阻值随磁感应强度B的增大而 　 　；
（2）闭合S1，通电螺线管的左端为 　 　极；
（3）闭合S1，调节滑动变阻器R1的滑片P在某一位置不动后，再闭合S2，移动滑动变阻器R2的滑片，电流表示数为0.02A时，电压表的示数为8V，此时该磁敏电阻所在位置的磁感应强度为 　 　T；
（4）若要减小通电螺线管左右两端的磁感应强度，你的方法是 　 　。
21．（8分）在探究液体压强与哪些因素有关的实验中，进行了如图所示的操作：

（1）该实验是通过U形管两侧液面的 　 　来反映液体压强大小的，实验前，应检查U形管压强计的气密性，具体的操作是用手轻轻按压几下橡皮膜，若U形管中的液体能够灵活升降，则说明该U形管压强计 　 　（选填“漏气”或“不漏气”）；为方便观察，U形管中的液体最好用 　 　（选填“有色”或“无色”）的。
（2）乙、丙两图的操作是为了探究液体压强与液体 　 　的关系；
（3）要探究液体压强与盛液体的容器形状是否有关，应选择 　 　两图进行比较。结论是：液体压强与盛液体的容器形状 　 　；
（4）在生产生活实践中，人们经常巧妙利用液体压强的特性，其中连通器便是一个典型事例，下列设备中没有利用到连通器的是 　 　。
A.船闸
B.液压千斤顶
C.锅炉水位计
（5）如图2所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状会发生改变。图2中，在隔板两侧分别装入两种不同的液体，不能比较出左右两侧液体密度大小关系的图是 　 　图。
22．（4分）小莉和小敏到滑冰场滑冰，所用滑冰鞋如图所示。滑冰鞋与冰面接触的是冰刀。她们根据所学的物理知识知道：（a）滑冰时尖锐的冰刀增大了与冰面的压强会导致冰的熔点降低，冰刀所到之处，冰会熔化；她们还知道；（b）冰刀与冰面摩擦也会导致冰熔化。她们猜想这两个导致冰熔化的原因中，是否会有一个是主要原因，另一个是次要原因呢？
请你利用现有的滑冰鞋、滑冰场，并让她们俩参与进来，为她们设计一个探究方案。
（1）实验1：让小莉穿上冰鞋，站在冰面上，观察冰鞋下冰熔化的情况；
（2）实验2：让 　 　穿上冰鞋 　 　，观察冰鞋下冰熔化的情况；
（3）实验2与实验1对比，若冰熔化差不多，说明 　 　是主要原因（填原因前的字母序号）。

五、综合题（本大题共2小题，每小题9分，共18分）
23．（9分）如图甲是一款储水式电热水器的图片，其部分铭牌信息如表所示，工作的简化电路如图丙所示，R1、R2为电热丝，电源电压恒为220V。求：

x××牌电热水器
额定电压：220V
高温挡功率：2090W
最高水温：75℃
电源频率：50Hz
中温挡功率：1210W
额定内压：0.8MPa
整胆储水量：55kg
低温挡功率：880W
防水等级：IPX4
（1）当S1闭合，S2接b时，热水器处于 　 　（选填“高温”“中温”或“低温”）挡，此时电路中的电流是多大？
（2）电阻R2的阻值？
（3）整胆储热时，从进水口进入热水器的水是25℃，采用高温挡加热用时100分钟使整胆水温到达63℃，不计热损失，求该热水器的加热效率？[水的比热容为4.2×103J/（kg•℃）]
24．（9分）如图甲所示，一柱形容器盛满水后放在水平桌面上，将一个底部粗糙质量为0.5kg的金属盆放在容器中的水面上静止，水溢出了一部分。将金属盆取出（取出金属盆的过程金属盆并未带走水），再将金属盆沉入水中，待金属盆静止在容器底部时，如图乙所示。求：
（1）溢出水的质量是多少kg；
（2）金属盆漂浮在水面和沉入水底，容器对桌面的压强变化量是多少；
（3）若金属盆的质量为m，密度为ρ，水的密度为ρ水，请分别推导出金属盆漂浮和沉底时所排开水的体积后，比较这两个体积的大小关系。


2023年云南省昆明八中中考物理模拟试卷（三）
参考答案与试题解析
一、选择题（共10小题，每小题3分，满分30分）
1．【解答】解：
A、太阳能可以源源不断地得到，是可再生能源，而煤、石油、天然气属于化石能源，是不可再生能源，故A错误；
B、原子弹是利用核裂变的原理制成的，故B错误；
C、超导体电阻为0，而电热丝是利用电流的热效应工作的，如果电热丝没有电阻，当通电时，电热丝不会产生电热，因此超导材料不能做电热丝是因为超导材料电阻为0，故C错误；
D、太空中的宇航员使用电磁波与地球通信是因为电磁波的传播不需要介质，故D正确。
故选：D。
2．【解答】解：AB、由图可知，白鹤左侧A是由光的直线传播形成的影子；下方的水面出现的B属于平面镜成的虚像，是由光的反射形成的，故AB错误；
C、根据平面镜成像特点，像和物体大小相等；白鹤在水中走动时，白鹤大小不变，故白鹤在水中的像大小不变，即B的大小一定不变，故C正确；
D、我们之所以看到白鹤的羽毛是白色的，是因为白鹤的羽毛反射所有的色光，故D错误。
故选：C。
3．【解答】解：A、寒冷的冬天，向空中洒水后，飘下了雪花，这是凝固现象，故A正确；
B、雨天开车时，车窗玻璃上会起雾，雾的形成是液化现象，故B错误；
C、寒冷的冬天，树上会形成雾凇，雾凇的形成是凝华现象，故C正确；
D、雨雪天，交警会在道路上撒盐除冰，这是为了降低冰雪混合物的熔点，故D正确。
故选：B。
4．【解答】解：要求电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路都有一个开关控制，干路上没有开关，故A正确。
故选：A。
5．【解答】解：A、火线和大地之间的电压是220V，人站在大地上，加在测电笔和人之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36V，不会对人造成危害，故A正确。
B、工地上使用重垂线来辅助砌墙，是因为重力的方向总是竖直向下的，故B错误。
C、图丙中地板吸盘能够把活动地砖吸住并提起来是因为大气压的作用，故C错误；
D、碗夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故D错误。
故选：A。
6．【解答】解：AC、拉力做的有用功：W有＝Gh＝150N×2m＝300J，
由图可知n＝3，绳子自由端移动的距离：s＝nh＝3×2m＝6m，
拉力做的总功：W总＝Fs＝65N×6m＝390J，
滑轮组的机械效率：η＝×100%＝×100%≈76.9%，故AC错误；
B、总的额外功：W额＝W总﹣W有＝390J﹣300J＝90J，
则克服动滑轮重力做的功：W动＝W额﹣Wf＝90J﹣70J＝20J，
由W额＝G动h可知，动滑轮的重：G＝＝＝10N，故B正确；
D、由η＝＝＝＝可知，滑轮组的机械效率与物体被提升的高度无关，故D错误。
故选：B。
7．【解答】解：当无人机在空中匀速水平喷洒农药时，飞机的速度和高度均不变，但质量变小，所以无人机的动能减小，重力势能减小；所以机械能减小。
故选：C。
8．【解答】解：由电路图可知，定值电阻R1与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，
因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故A错误；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变；
当滑动变阻器的滑片向左移动时，变阻器接入电路中的电阻变大，
由I＝可知，通过变阻器的电流变小，由并联电路的电流特点可知总电流减小，即电流表示数减小，故B正确；
电源电压保持不变，总电流减小，由P＝UI可知，电路的总功率变小，故C错误；
因电压表的示数不变，电流表示数减小，则电压表与电流表示数的比值变大，故D正确。
故选：BD。
9．【解答】解：A、汽车下坡时，在支持力的方向上没有移动距离，支持力没有对汽车做功，故A正确；
B、汽车上坡时，汽车的重力和地面对汽车的支持力不在一条直线上，不是一对平衡力，故B正确；
C、汽车匀速转弯，运动方向不断发生变化，运动状态发生变化，处于非平衡状态，故C错误；
D、汽车刹车时，乘客身体会往前倾是因为乘客具有惯性，仍然向前运动，惯性不是力，不能说受惯性作用，故D错误。
故选：AB。
10．【解答】解：A、A、B为同材料的实心正方体，所以A、B的密度相同，故A错误；
B、A、B的密度相同，hA＜hB，根据p＝＝＝＝＝＝ρgh知pA＜pB，故B正确；
C、A、B对地面的压强分别为：pA＝，pB＝，
现将A和B叠放在一起，如图（b），此时对地面的压强为：
由于SA＜SB，所以p1＝＝＜+，即p1＜pA+pB，故C正确；
D、由图（b）知沿虚线部分切除右侧部分，由于底部的面积大于上部的面积，所以减小的压力与总重力的比值小于减小的底面积与总受力面积的比值，由Δp＝得减小部分的压强小于原来的压强，所以剩余部分对地面的压强p2大于原来对地面的压强p1，故D正确。
故选：BCD。
二、填空题（本大题共6小题，11～15题每小题2分，16题4分，共14分）
11．【解答】解：笛子发出的声音是由笛子内的空气柱的振动产生的；
音色是由发声体的材料和结构决定的，可以用来区分不同物体发出的声音，笛子和葫芦丝演奏时音色不同。
故答案为：振动；音色。
12．【解答】解：在制作过程中，能闻到浓郁的香椿味，属于扩散现象，说明分子不停地做无规则运动；
将香椿鸡蛋饼煎熟的过程是通过热传递改变了香椿鸡蛋饼的内能。
故答案为：扩散；热传递。
13．【解答】解：（1）列车的平均速度v＝＝164km/h≈46m/s；
（2）列车高速行驶时，座位上的乘客相对于行李架上的行李位置没有发生变化，所以相对行李，乘客是静止的。
故答案为：46；静止。
14．【解答】解：用如图所示装置来探究电动机的工作原理，闭合开关，发现导体棒AB没有运动，该同学把滑动变阻器的滑片向左调节了一段距离，滑动变阻器连入电路的电阻变小，电路电流变大，导体棒AB就运动起来了，说明通电导体在磁场中受到力的大小与通过导体的电流大小有关。实验完成后该同学用手去拿导体棒AB，刚碰到导体棒AB就感觉非常的烫手，这是因为电流在这段时间做的功有一部分转化为了导体棒的内能。
故答案为：电流；内能。
15．【解答】解：容器重：G1＝mg＝0.2kg×10N/kg＝2N；
水重：G2＝ρgV＝1×103kg/m3×10N/kg×1×10﹣3m3＝10N；
容器对水平桌面的压力：F＝G1+G2＝2N+10N＝12N；
容器的底面积为100cm2＝100×10﹣4m2＝10﹣2m2；
容器对水平桌面的压强：p＝＝＝1200Pa；
容器中水的深度h＝14cm＝0.14m，则水对容器底部的压强p1＝ρgh＝1.0×103kg/m3×10N/kg×0.14m＝1400Pa，水对容器底部的压力F1＝p1S＝1400Pa×10﹣2m2＝14N；
容器侧壁对水向下的压力F′＝F1﹣G2＝14N﹣10N＝4N。
故答案为：1200；4。
16．【解答】解：
（1）根据表格中的数据可知，眼镜度数是负数，则该同学是近视眼，左眼镜片的度数为﹣6.75×100＝﹣675度；
（2）根据图2可知，此时的物距小于像距，成的是倒立、放大的实像；右眼镜片是凹透镜，凹透镜对光线具有发散作用，使像成在光屏的右侧，所以应该将光屏向右移动才能在光屏上呈现清晰的像。
故答案为：（1 ）近视眼；﹣675；（2）放大；右。
三、作图题（本大题共2小题，共4分）
17．【解答】解：过小球的重心沿竖直向上的方向画一条带箭头的线段，用符号F浮表示；过杯子与斜面接触的中心，沿垂直于斜面向下的方向画一条带箭头的线段，用符号F表示；如图所示：

18．【解答】解：由电路图可知，上边中间的圆圈与两灯泡并联，应为电压表；左下边圆圈与L2串联，应为电流表；两灯泡首首相连、尾尾相连，两灯泡L1、L2并联，如下图所示：

故答案为：见上图。
四、实验探究题（本大题共4小题，第18题8分，第19题4分，第20题8分，第21题4分，共24分）
19．【解答】解：（1）滑片P向右移动时，电流表示数变大，说明滑动变阻器阻值变小，故滑动变阻器选用右下接线柱与灯泡串联在电路中，如下图所示：
；
（2）连接好电路后，闭合开关，电压表有示数，电流表也有示数，说明电路是通路，灯泡不亮，两表示数均很小，说明电路中电流太小，灯泡实际功率太小，即导致这一现象的原因可能是滑动变阻器接入的阻值太大，故选：C；
（3）小灯泡能够发光后，移动滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.3V，小于灯泡额定电压2.5V，要测量小灯泡正常发光时的电功率，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器的滑片向B端移动；
（4）由小灯泡的I﹣U图像可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，则小灯泡正常发光时的电功率和电阻分别为：
PL＝ULIL＝2.5V×0.25A＝0.625W，
RL＝＝＝10Ω；
当小灯泡正常发光时，根据串联电路电压规律，滑动变阻器两端电压为U滑＝U﹣UL＝3V﹣2.5V＝0.5V，
通过滑动变阻器的电流为I滑＝IL＝0.25A，
则此时滑动变阻器接入电路的阻值为：
R滑＝＝＝2Ω；
（5）由小灯泡的I﹣U图像可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可知，灯泡功率变大，温度升高，灯丝的电阻随温度的升高而增大，故温度是影响灯丝电阻大小的因素。
故答案为：（1）见解答图；（2）C；（3）2.3；B；（4）0.625；10；2；（5）温度。
20．【解答】解：（1）由图甲可以看出，磁感应强度B增大时，磁敏电阻的阻值增大；
（2）闭合S1，根据安培定则可知，通电螺线管的左端为S极；
（3）闭合S1，调节滑动变阻器R1的滑片P在某一位置不动后，再闭合S2，移动滑动变阻器R2的滑片，电流表示数为0.02A时，电压表的示数为8V，此时该磁敏电阻的阻值为：
R＝＝＝400Ω；
根据图甲图像可知，此时该磁敏电阻所在位置的磁感应强度为0.6T；
（4）若要减小通电螺线管左右两端的磁感应强度，可减少通电螺线管的线圈匝数，也可以向滑片P向右移动，使电路中的电流减小。
故答案为：（1）增大；（2）S；（3）0.6；（4）滑片P向右移动。
21．【解答】解：
（1）压强计是通过U形管中两侧液柱的高度差来反映液体压强大小，且为了方便观察，U形管中的液体最好用有色的；用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降，则说明装置不漏气；
（2）比较乙、丙两图可知，探头所处液体的深度相同，液体的密度不同，且深度越大，U形管液面的高度差越大，故可以得出液体内部压强与液体的密度有关；
（3）因为液体压强与液体的深度和密度有关，而要探究探究液体压强与盛液体的容器形状是否有关，根据控制变量法原则就要控制液体的深度和密度相同，仅改变容器的形状，由图1分析可知应选择丙、丁两图进行比较，且由丙、丁两图中显示U形管中液面的高度差相同，由此可得出的结论为液体压强与盛液体的容器形状无关；
（4）船闸和锅炉水位计均符合上端开口、底部相连通的特点，属于连通器的运用；而液压千斤顶利用的是帕斯卡定律，不属于两桶漆的运用，
故选B；
（5）由图甲可知，橡皮膜向左边凸起，说明右边液体压强大，而左边的液面高度低于右边液面的高度，所以无法根据p＝ρgh判断左右两侧液体密度大小关系；
由图乙可知，橡皮膜没有凸起，说明左右两边液体压强一样大，而左边的液面高度低于右边液面的高度，所以根据p＝ρgh可知，左侧液体的密度大于右侧液体密度
由图丙可知，橡皮膜向右边凸起，说明左边液体压强大，而左边的液面高度低于右边液面的高度，所以根据p＝ρgh可知，左侧液体的密度大于右侧液体密度；
由图丁可知，橡皮膜向右边凸起，说明左边液体压强大，而左边的液面高度等于右边液面的高度，所以根据p＝ρgh可知，左侧液体的密度大于右侧液体密度；
据此分析可知不能比较出左右两侧液体密度大小关系的图是甲图。
故答案为：（1）高度差；不漏气；有色；（2）密度；（3）丙、丁；无关；（4）B；（5）甲。
22．【解答】解：（2）实验2：根据控制变量法，让小莉穿上冰鞋，在冰面上滑行，观察冰鞋下冰熔化的情况；
（3）实验2与实验1对比，若冰熔化差不多，说明滑行没有增大冰熔化，可知a是主要原因。
故答案为：（2）小莉；在冰面上滑行；（3）a。
五、综合题（本大题共2小题，每小题9分，共18分）
23．【解答】解：（1）当S1闭合，S2拨到a时，R1、R2并联；当S1断开，S2拨到b时，R1、R2串联；当S1闭合，S2拨到b时，R2被短路，电路为R1的简单电路；
因为并联电路的总电阻小于各支路的电阻，串联电路中的总电阻大于各串联导体的电阻，所以由P＝UI＝可知，R1、R2并联时，电路中的电阻最小，电功率最大，电热水器为高温挡；R1、R2串联时，电路中的电阻最大，电功率最小，电热水器为低温挡；电路为R1的简单电路时，电热水器为中温挡，因此当S1闭合，S2接b时，热水器处于中温挡；
由P＝UI可知，此时电路中的电流：I中温＝＝＝5.5A；
（2）由P＝UI＝可知，中温挡时电路中的电阻：R中温＝＝＝40Ω，
因为中温挡时，电路为R1的简单电路，所以R1的阻值：R1＝R中温＝40Ω，
由P＝UI＝可知，低温挡时电路中的电阻：R低温＝＝＝55Ω，
低温挡时，R1、R2串联，由串联电路的特点可知，R2的阻值：R2＝R低温﹣R1＝55Ω﹣40Ω＝15Ω；
（3）由P＝可知，热水器高温挡加热消耗的电能：W＝P高温t＝2090W×100×60s＝1.254×107J，
水吸收的热量：Q吸＝c水mΔt＝4.2×103J/（kg•℃）×55kg×（63℃﹣25℃）＝8.778×106J，
该热水器的加热效率为：η＝×100%＝×100%＝70%。
答：（1）中温；此时电路中的电流是5.5A；
（2）电阻R2的阻值为15Ω；
（3）该热水器的加热效率为70%。
24．【解答】解：（1）金属盆漂浮在水面上，受到的浮力等于金属盆的重力液也等于排开水的重力为：
F浮＝G排＝G＝mg＝0.5kg×10N/kg＝5N；
排开水的质量为：
m排＝＝＝0.5kg；
（2）金属盆漂浮在水面和沉入水底，容器对桌面的压力大小都等于容器重力加上金属盆的重力加上容器内水的重力，即F压＝G容器+G盆+G水；
由于金属盆漂浮和沉底时，容器内的水都没有再溢出，所以容器对桌面的压力大小不变，容器与桌面的接触面积也不变，根据p＝知容器对桌面的压强变化量压强变化量为零；
（3）金属盆漂浮，排开水的体积为V排甲，此时F浮＝G金，即ρ水gV排甲＝m金g，
所以V排甲＝，
金属盆沉底时，排开水的体积为V排乙，
此时V排乙＝V金＝，
因为ρ水＜ρ金，
所以V排甲＞V排乙。
答：（1）溢出水的质量是0.5kg；
（2）金属盆漂浮在水面和沉入水底，容器对桌面的压强变化量是零；
（3）V排甲＞V排乙。
