2023年安徽省六安市中考物理三模试卷

这是一份2023年安徽省六安市中考物理三模试卷，共17页。试卷主要包含了水银温度计来测量气温等内容，欢迎下载使用。

2023年安徽省六安市中考物理三模试卷
一.填空题（共10小题，满分20分，每小题2分）
1．（2分）如图所示，四个相同玻璃瓶里装水，水面高度不同，用嘴贴着瓶口吹气，如果能分别吹出“1（do）”、“2（re）”“3（mi）”“4（fa）”个音调，你觉得声源是 　 　，如果用筷子敲打瓶子如果能发出“1（do）”“2（re）”“3（mi）”“4（fa）”个音调，则瓶子对应排列顺序是 　 　。

2．（2分）水银的凝固点为﹣39℃，而我国北方的最低气温达到﹣51.5℃．当水银温度达到　 　℃，继续　 　（填“吸”或“放”）热，水银就会凝固，所以在寒冷的北方　 　（用/不用）水银温度计来测量气温。
3．（2分）一辆火车的运动速度是72km/h；燕子飞行速度可达48m/s。燕子比火车运动的　 　（选填“快”或“慢”）；甲、乙两辆汽车通过的路程之比是6：5，它们运动的时间之比是4：3，则两车运动速度之比是　 　。
4．（2分）装满液体的轻质密闭圆台形容器如图放置在水平地面上。若将该容器倒置放置，则容器对水平地面的压强将 　 　，液体对容器底的压强将 　 　，液体对容器底部的压力将 　 　。（均选填“变大”“变小”或“不变”）

5．（2分）小红身高160cm，她距离平面镜1.5m，她在平面镜中的像距离平面镜　 　m。当小红向平面镜走近0.5m时，她的像大小　 　160cm（选填“＜”“＝”或“＞”）
6．（2分）质量为2.8kg的干木柴完全燃烧，所放出的热量为 　 　J，如果这些热量的50%被初温为20℃，质量为80kg的水吸收，则水的温度将升高到 　 　℃。[已知：干木柴的热值为1.2×107J/kg，水的比热容为4.2×103J/（kg•℃）]
7．（2分）如图所示，在轻质杠杆OA的中点处悬挂一个重60N的物体。在A端施加一个竖直向上的力F，杠杆在水平位置平衡，则F＝　 　N。

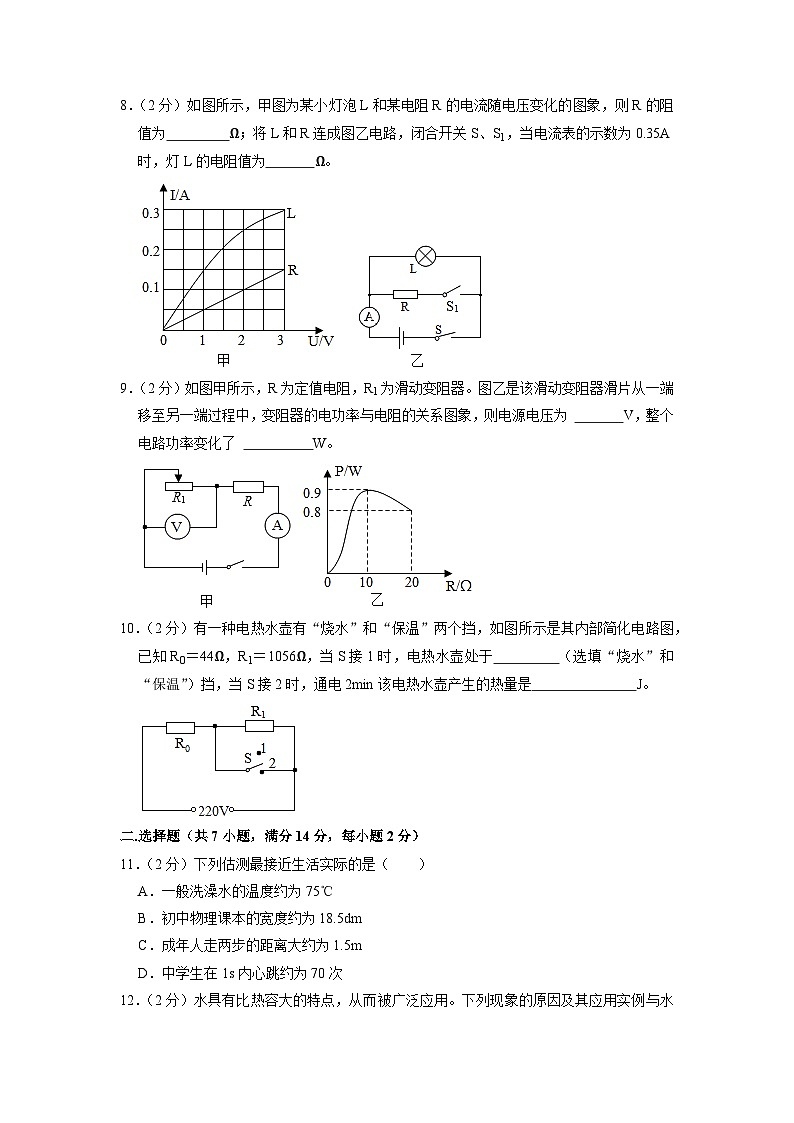

8．（2分）如图所示，甲图为某小灯泡L和某电阻R的电流随电压变化的图象，则R的阻值为　 　Ω；将L和R连成图乙电路，闭合开关S、S1，当电流表的示数为0.35A时，灯L的电阻值为　 　Ω。

9．（2分）如图甲所示，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中，变阻器的电功率与电阻的关系图象，则电源电压为 　 　V，整个电路功率变化了 　 　W。

10．（2分）有一种电热水壶有“烧水”和“保温”两个挡，如图所示是其内部简化电路图，已知R0＝44Ω，R1＝1056Ω，当S接1时，电热水壶处于　 　（选填“烧水”和“保温”）挡，当S接2时，通电2min该电热水壶产生的热量是　 　J。

二.选择题（共7小题，满分14分，每小题2分）
11．（2分）下列估测最接近生活实际的是（　　）
A．一般洗澡水的温度约为75℃
B．初中物理课本的宽度约为18.5dm
C．成年人走两步的距离大约为1.5m
D．中学生在1s内心跳约为70次

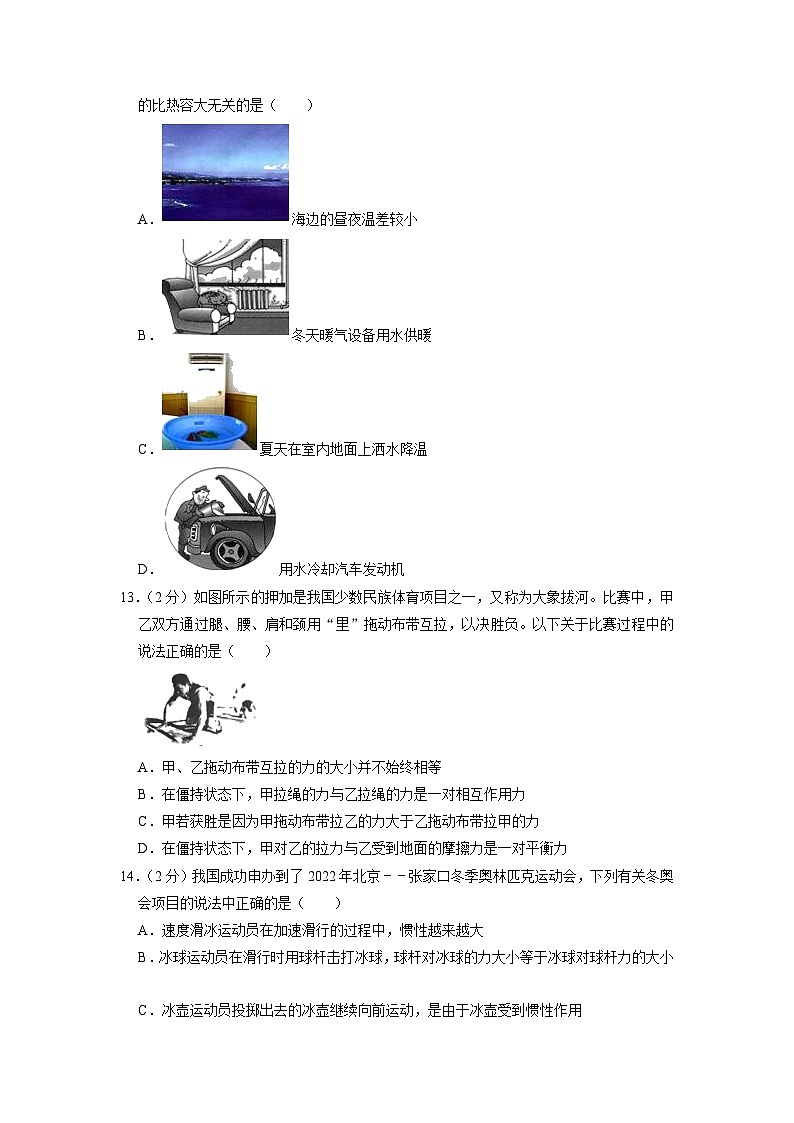

12．（2分）水具有比热容大的特点，从而被广泛应用。下列现象的原因及其应用实例与水的比热容大无关的是（　　）
A．海边的昼夜温差较小
B．冬天暖气设备用水供暖
C．夏天在室内地面上洒水降温
D．用水冷却汽车发动机
13．（2分）如图所示的押加是我国少数民族体育项目之一，又称为大象拔河。比赛中，甲乙双方通过腿、腰、肩和颈用“里”拖动布带互拉，以决胜负。以下关于比赛过程中的说法正确的是（　　）

A．甲、乙拖动布带互拉的力的大小并不始终相等
B．在僵持状态下，甲拉绳的力与乙拉绳的力是一对相互作用力
C．甲若获胜是因为甲拖动布带拉乙的力大于乙拖动布带拉甲的力
D．在僵持状态下，甲对乙的拉力与乙受到地面的摩擦力是一对平衡力
14．（2分）我国成功申办到了2022年北京﹣﹣张家口冬季奥林匹克运动会，下列有关冬奥会项目的说法中正确的是（　　）
A．速度滑冰运动员在加速滑行的过程中，惯性越来越大
B．冰球运动员在滑行时用球杆击打冰球，球杆对冰球的力大小等于冰球对球杆力的大小
C．冰壶运动员投掷出去的冰壶继续向前运动，是由于冰壶受到惯性作用
D．跳台滑雪运动员从台端飞出后在空中运动的过程中，运动状态不变
15．（2分）如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（　　）

A．灯L1处短路 B．灯L2处短路 C．灯L1处断路 D．灯L2处断路
16．（2分）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是（　　）

A．20Ω B．30Ω C．45Ω D．40Ω
17．（2分）如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，R2的滑片P在某一端点时，两表的示数分别为0.2A和3V；移动滑片P到某位置的过程中，两表的示数分别变化了0.3A和1.5V．下列说法正确的是（　　）

A．电源电压为4.5V
B．R2的最大阻值为20Ω
C．电路消耗的总功率最小时，R1与R2接入电路的阻值之比为3：1
D．电流表示数为0.4A时，R1与R2消耗的功率之比为1：1
三.实验探究题（共3小题，满分16分）
18．（4分）小亮在家做了这样一个实验：把一枚硬币放在一个没有水的碗里，把碗放在桌子上并慢慢向远处推移，直到眼睛刚好看不到硬币为止。保持头部不动，缓缓地向碗中倒水，倒着，倒着，怪事出现了，小亮又重新看到碗底的硬币。
（1）将碗移动后刚好看不到硬币的原因是由于　 　原因造成的。
（2）倒入一些水后看到硬币的是　 　（选填“实”“虚”）像，比硬币实际的位置　 　（选填“高”或“低”）。
（3）这个实验中光线传播方向是从　 　（选填“水进入空气”或“空气进入水中”）。
（4）小亮想用作图方法说明这个结论，如图所示的四幅光路图中正确的是　 　。

19．（6分）小明在做“探究滑动摩擦力的大小与哪些因素有关”的实验，实验过程如图所示。

（1）此实验中小明是根据　 　原理测出摩擦力的大小的。
（2）分析图甲和图丙可知，在压力的大小相同时，接触面越粗糙，滑动摩擦力　 　。
（3）在探究滑动摩擦力的大小与压力的大小的关系时，小明将图丙和图丁的实验数据送行对比，得出“压力越大，滑动摩擦力越大”的结论，你认为他的结论对吗？　 　。（选填“对”或“不对”），你的理由是　 　。
20．（6分）小明同学在“测量定值电阻阻值”的实验中，设计了如图甲所示的电路图。电源电压为4.5V。请完成下列问题。

（1）甲图中有一条导线连接错误，请在连接错误的导线上画上“×”，并用笔画线将错误改正过来。
（2）在此实验中，滑动变阻器除了可以保护电路还具有　 　的作用。
（3）调节滑动变阻器进行多次测量，某次测量时电压表示数如图所示，此时电流表示数为0.2A，则本次测得的待测电阻Rx＝　 　Ω。小明把这一次的测量所得的阻值作为最后的结果；你认为不合适的原因是：　 　。
（4）小明做完以上实验之后，利用图丙所示电路图测量未知电阻Rx的阻值。

①当只闭合S1时，电流表的示数为I1；
②当闭合S1、S2时，电流表的示数为I2；
③未知电阻Rx的表达式为：Rx＝　 　。
四.计算题（共3小题，满分20分）
21．（5分）如图所示，滑轮组在竖直向上的拉力F＝50N作用下，将重力为120N的物体匀速提起在10s时间内绳子自由端移动的距离为s＝3m。
（1）计算物体上升的速度；
（2）计算滑轮组提升该物体时的机械效率；
（3）拉力功率多少？

22．（8分）为检测某汽车发动机的工作性能，现使汽车在平直公路上从静止开始做直线运动，保持发动机输出功率恒定为6×104W，汽车行驶过程中所受阻力大小不变，其v﹣t图象如图所示，在第10s末开始匀速行驶。经测试，消耗5.8kg的汽油可以使汽车匀速行驶53.36km。汽油完全燃烧放出的热量40%用来驱动汽车行驶。（汽油的热值为4.6×107J/kg）。在检测过程中：
（1）前10s发动机做多少功？
（2）汽车受到的阻力多大？
（3）汽车匀速行驶的速度多大？

23．（7分）如图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0为定值电阻，A为油量指示表（一只量程为0～0.6A的电流表），Rx为压敏电阻，它的上表面受力面积为10cm2，其阻值与所受压力的对应关系如图乙所示。油箱为长方体形状，底面积为20dm2，油箱加满油时油的总体积为60dm3。当油箱装满油时，油量指示表的示数如图丙所示。已知：ρ汽油＝0.7×103kg/m3，取g＝10N/kg。
（1）求加满油时压力传感器所受到的压力大小？
（2）当油箱内油用完时，油量表的指针指向某一位置，求此位置对应的电流值是多少？（结果保留两位小数）
（3）若汽车在高速公路匀速行驶600km油量表由满刻度指向满刻度的位置，汽车油量表刻度到达这一位置就会报警，求油量报警后该车还可以继续在高速公路上匀速行驶多远？



2023年安徽省六安市中考物理三模试卷
参考答案与试题解析
一.填空题（共10小题，满分20分，每小题2分）
1．【解答】解：用嘴贴着瓶口吹气时，是由于空气柱的振动产生的；
因为声音是由不同长度的空气柱振动产生的，空气柱越短振动越快，音调就越高。
瓶子重量从大到小依次是丁甲乙丙，所以筷子敲打瓶子时，丙振动最快，发出声音音调最高，丁振动最慢，发出声音音调最低。发出声音的音调由低到高的排列顺序是：丁、甲、乙、丙。
故答案为：瓶内空气柱；丁甲乙丙。
2．【解答】解：由题知，我国北方寒冷地区的气温可达﹣51.5℃，水银的凝固点为﹣39℃，
则根据晶体凝固的条件可知，当水银气温达到﹣39℃时，继续放热，水银就会凝固，所以在寒冷的北方不用水银温度计来测量气温。
故答案为：﹣39；放；不用。
3．【解答】解：（1）燕子的速度为：48m/s＝48×3.6km/h＝172.8km/h，
172.8km/h＞72km/h，所以燕子比火车运动快。
（2）两车运动速度之比：＝＝×＝×＝＝9：10。
故答案为：快；9：10。
4．【解答】解：（1）因水平面上物体的压力和自身的重力相等，且容器的总重力不变，
所以，容器对桌面的压力不变，
由图知受力面积变小，根据p＝可知，容器对桌面的压强变大；
（2）由图可知，盛满的密闭容器倒置前后液体的深度不变，容器的底面积变小，
由p＝ρgh可知，液体对容器底部的压强不变；
由p＝的变形式F＝pS可知，液体对容器底部的压力变小；
故答案为：变大；不变；变小。
5．【解答】解：
因平面镜成像时物距与像距相等，小红身高160cm，她距离平面镜1.5m，此时物距为1.5m，则像距也为1.5m，则她在平面镜中的像距离平面镜1.5m；
由于像与物是等大的，所以当小红向平面镜走近0.5m时，像的大小将不变，＝160cm。
故答案为：1.5；＝。
6．【解答】解：（1）干木柴放出的热量：Q放＝m干木柴q＝2.8kg×1.2×107J/kg＝3.36×107J；
（2）由η＝得，
水吸收的热量：Q吸＝Q放η＝3.36×107J×50%＝1.68×107J，
由Q吸＝cmΔt得，
水升高的温度为：Δt＝＝＝50℃；
则水的末温为50℃+20℃＝70℃。
故答案为：3.36×107；70。
7．【解答】解：设轻质杠杆OA的长度为l，
由于重物挂在杠杆的中点，且方向竖直向下，
所以，阻力臂的大小为：L阻＝l，
在A段施加一个竖直向上的动力，
所以，动力臂的大小为L动＝l，
根据杠杆平衡的条件：F×L动＝G×L阻，
则有：F＝＝＝30N。
故答案为：30N。
8．【解答】解：（1）电阻R的电流随电压变化的图象为一过原点的直线，故R为一定值，当电压为3V时，电流为0.15A，由欧姆定律得，R＝＝＝20Ω；
（2）闭合开关S、S1，R、L并联，电流表测干路的电流，由并联电路的规律，灯与R的电压相等，
由图乙知，当电压为2V时，R的电流为0.1A，灯的电流为0.25A，
由并联电路电流的规律，电流表示数为：
I＝0.1A+0.25A＝0.35A，符合题意，
由欧姆定律得，灯L的电阻值为：
R′＝＝＝8Ω。
故答案为：20；8。
9．【解答】解：由电路图可知，R1与R串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）由图乙可知，当R1＝10Ω时，P1＝0.9W，当R1′＝20Ω时，P1′＝0.8W，
因串联电路中各处的电流相等，
所以，由P＝UI＝I2R可得，电路中的电流分别为：
I1＝＝＝0.3A，I2＝＝＝0.2A，
因串联电路中总电阻等于各分电阻之和，且电源的电压不变，
所以，由I＝可得，电源的电压：
U＝I1（R+R1）＝I2（R+R1′），即0.3A×（R+10Ω）＝0.2A×（R+20Ω），
解得：R＝10Ω，
电源的电压U＝I1（R+R1）＝0.3A×（10Ω+10Ω）＝6V；
（2）当滑动变阻器接入电路中的电阻为零时，电路的总电阻最小，整个电路的总功率最大，
则P大＝＝＝3.6W，
当R1′＝20Ω时，变阻器接入电路中的电阻最大，电路中的电流最小，整个电路的总功率最小，
则P小＝UI2＝6V×0.2A＝1.2W，
所以，整个电路功率变化了ΔP＝P大﹣P小＝3.6W﹣1.2W＝2.4W。
故答案为：6；2.4。
10．【解答】解：（1）由电路图可知，当开关S置于“1”挡时，两电阻串联，电路电阻最大，电源电压一定，由P＝可知，电饭锅电功率最小，处于保温状态；
（2）当开关S置于“2”挡时，R1被短路，只有R0接入电路，电路电阻最小，电饭锅电功率最大，处于加热状态，
此时电路中电流：
I＝＝＝5A；
通电1min电路产生的热量：
Q＝I2R0t＝（5A）2×44Ω×2×60s＝1.32×105J。
故答案为：保温；1.32×105。
二.选择题（共7小题，满分14分，每小题2分）
11．【解答】解：A、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到75℃。故A不符合实际；
B、中学生伸开手掌，大拇指指尖到中指指尖的距离（一拃）大约15cm，初中物理课本的宽度略大于此数值，在18.5cm左右。故B不符合实际；
C、成年人的步幅约75cm，走两步的距离在150cm＝1.5m左右。故C符合实际；
D、正常情况下，中学生的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s。故D不符合实际。
故选：C。
12．【解答】解：
A、因为水的比热容较大，白天，水吸收热量，温度升高的少；夜晚水放出热量，温度降低的少，使得海边昼夜温差较小，故A不符合题意；
B、因为水的比热容较大，降低相同的温度，水放出的热量多，所以冬天暖气设备用水供暖，故B不符合题意；
C、给地面洒水降温是利用了蒸发吸热，由于水的蒸发会带走热量，不是利用水的比热容大的特点，与比热容无关，故C符合题意；
D、因为水的比热容较大，升高相同的温度，水吸收的热量多，所以用水来冷却汽车发动机，故D不符合题意。
故选：C。
13．【解答】解：A、甲拉乙的力和乙拉甲的力是一对相互作用力，所以大小始终相等，故A错误；
B、在僵持状态下，甲拉绳的力与乙拉绳的力大小相等、方向相反、作用在同一直线上，是一对平衡力，故B错误；
C、甲拉乙的力和乙拉甲的力是一对相互作用力，大小始终相等，甲若获胜是因为甲受到地面的摩擦力更大，故C错误；
D、在僵持状态下，甲对乙的拉力与乙受到地面的摩擦力符合二力平衡的条件，是一对平衡力，故D正确。
故选：D。
14．【解答】解：
A、惯性大小只与物体的质量有关，与运动状态无关，因此，运动员加速滑行的过程中惯性不变，故A错误；
B、力的作用是相互的，相互作用力的大小相等，所以球杆对冰球的力大小等于冰球对球杆的力大小，故B正确；
C、冰壶运动员掷出去的冰壶能继续向前运动，是由于冰壶具有惯性；惯性不是力，不能说冰壶受到惯性作用，故C错误；
D、跳台滑雪运动员在空中下落的过程中，其速度大小改变，其运动状态发生改变，故D错误。
故选：B。
15．【解答】解：读图可知，电路为串联电路，电压表测量L1两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；
又因为电压表有示数，并且等于电源电压6V，所以L2处短路。
故选：B。
16．【解答】解：闭合开关S1，断开开关S2，滑片P移至中点附近时，R2与R1串联，电流表测电路的电流，此时电流表的示数是0.5A，
因串联电路中总电阻等于各分电阻之和，
所以，电路的总电阻：R总＝R1+R2＝＝＝30Ω，
保持滑片P不动，闭合开关S2，断开开关S1时，R1、R2、R3串联，电流表测电路中的电流，此时电流表的示数是0.2A，
此时电路的总电阻：R总′＝R1+R2+R3＝＝＝75Ω，
则电阻R3的阻值：R3＝（R1+R2+R3）﹣（R1+R2）＝R总′﹣R总＝75Ω﹣30Ω＝45Ω。
故选：C。
17．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
AB．由题意可知，R2的滑片P在某一端点时，两表的示数分别为0.2A和3V，即电压表的示数不为零，
所以，此时滑片应位于左端即接入电路中的电阻最大，
由I＝可得，R2的最大阻值R2大＝＝＝15Ω，故B错误；
因串联电路中总电压等于各分电压之和，
所以，电源的电压U＝I1R1+U2大＝0.2A×R1+3V﹣﹣﹣﹣﹣﹣①
滑片移动时，只能是减小接入电路中的电阻，此时电路中的电流变大，由串联电路的分压特点可知电压表的示数变小，
由两表的示数分别变化了0.3A和1.5V可知，此时电路中的电流I2＝0.5A，电压表的示数U2＝1.5V，
则电源的电压U＝I2R1+U2＝0.5A×R1+1.5V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：R1＝5Ω，U＝4V，故A错误；
C．当滑动变阻器接入电路中的电阻最大时，电路中的总电阻最大，电路消耗的总功率最小，
则R1与R2接入电路的阻值之比R1：R2＝5Ω：15Ω＝1：3，故C错误；
D．当电流表示数为0.4A时，电路的总电阻R＝＝＝10Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的电阻：
R2＝R﹣R1＝10Ω﹣5Ω＝5Ω，
因串联电路中各处的电流相等，
所以，由P＝UI＝I2R可知，R2＝R1，则R1与R2消耗的功率之比为1：1，故D正确。
故选：D。
三.实验探究题（共3小题，满分16分）
18．【解答】解：
（1）因为光在同种均匀介质中是沿直线传播，来自硬币的光被碗沿挡住了，所以看不到硬币；
（2）从水面上看水中点A的像A′的位置，硬币反射的光线斜射到水面发生折射，折射角大于入射角，硬币的像在折射光线的反向延长线A′上，成的是虚像，位置在真实硬币的上方；
（3）我们看到硬币，是因为硬币反射的光线经过水面折射后进入人的眼睛；
（4）因为光是从水中斜射入空气中的，因此选项A、C错误；又因为光从水中斜射入空气中时，折射角大于入射角，故选项B正确。
故答案为：（1）光在同种均匀介质中是沿直线传播；（2）虚；高；（3）水进入空气；（4）B。
19．【解答】解：
（1）实验中，弹簧测力计拉动木块时，让木块保持匀速直线运动，此时的拉力和滑动摩擦力是对平衡力，根据二力平衡可知，拉力等于滑动摩擦力；
（2）比较甲、丙两次实验可知，压力大小相同，接触面的粗糙程度不同，接触面越粗糙，滑动摩擦力越大，得出的结论是：在压力相同时，接触面越粗糙，滑动摩擦力越大；
（3）探究滑动摩擦力大小与压力大小的关系时，需要控制接触面的粗糙程度相同，压力的大小不同；丙、丁的实验中接触面的粗糙程度不相同，因此结论是不对的。
故答案为：（1）二力平衡；（2）在压力相同时，接触面越粗糙，滑动摩擦力越大；（3）不对；没有控制接触面粗糙程度相同。
20．【解答】解：（1）由电路图知，电流表与灯泡并联，电压表串联在电路中，
电流表与电压表连接错误，电压表应与灯泡并联，电流表应串联在电路中，电路如图所示：

（2）在此实验中，滑动变阻器除了可以保护电路外，还可以改变定值电阻两端电压和通过电阻的电流，得出多组数据，进行多次测量求平均值减小误差；
（3）闭合开关，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，示数为1.8V，
由欧姆定律可得电阻值为：
R＝＝＝9Ω；
在此实验中，为减小实验误差，要多次测量取平均值，只根据一次测量数据求出的电阻值作为最后的结果误差较大；
（4）①当只闭合S1时，电流表的示数为I1，此时两电阻串联，电流表测量电路中的电流，电源电压为：U＝I1（R+Rx），
②当闭合S1、S2时，电流表的示数为I2，此电路为Rx的简单电路，电流表测量电路中的电流电源电压为：U＝I2Rx，
根据电源电压不变知：I1（R+Rx）＝I2Rx，
未知电阻Rx的表达式为：Rx＝。
故答案为：（1）见上图；（2）改变定值电阻两端电压；（3）9；实验次数少，结果不准确；（4）③。
四.计算题（共3小题，满分20分）
21．【解答】解：
（1）由图知，承担物重的绳子股数n＝3，绳子自由端移动的距离s＝3h，
则物体上升的高度：
h＝s＝×3m＝1m，
物体上升的速度：
v＝＝＝0.1m/s；
（2）拉力做的有用功：
W有用＝Gh＝120N×1m＝120J，
拉力做的总功：
W总＝Fs＝50N×3m＝150J，
滑轮组的机械效率：
η＝＝×100%＝80%；
（3）拉力功率：
P＝＝＝15W。
答：（1）物体上升的速度是0.1m/s；
（2）滑轮组提升物体时的机械效率是80%；
（3）拉力功率是15W。
22．【解答】解：
（1）由题知，发动机输出功率恒定为P＝6×104W，
前10s发动机做的功：
W＝Pt＝6×104W×10s＝6×105J。
（2）5.8kg汽油完全燃烧发出的热量：
Q放＝mq＝5.8kg×4.6×107J/kg＝2.668×108J，
由η＝×100%可得，发动机做的有用功：
W有用＝ηQ放＝40%×2.668×108J＝1.0672×108J，
由W＝Fs可得，牵引力：
F＝＝＝2000N；
因为汽车做匀速直线运动，汽车受到的牵引力和阻力是一对平衡力，大小相等，
所以，汽车受到的阻力：f＝F＝2000N。
（3）由P＝＝＝Fv可得，汽车匀速行驶的速度：
v＝＝＝30m/s。
答：（1）前10s发动机做6×105J的功；
（2）汽车受到的阻力为2000N；
（3）汽车匀速行驶的速度为30m/s。
23．【解答】解：（1）油箱为长方体形状，底面积为20dm2，油箱加满油时油的总体积为60dm3，
则油的深度为：h＝＝3dm＝0.3m，
油箱加满油底部所受的压强：
p＝ρ汽油gh＝0.7×103kg/m3×10N/kg×0.3m＝2.1×103Pa；
压敏电阻受到的压力：
F压＝pS＝2.1×103Pa×10×10﹣4m2＝2.1N；
（2）加满油时压敏电阻受到的压力为2.1N，由图乙可知，加满油时压敏电阻Rx的阻值为30Ω，
由图甲知，两电阻串联，由图丙可知，装满油时电流表满偏，即示数为0.6A，
由串联电路特点和欧姆定律可得，定值电阻R0的阻值：
R0＝R总﹣Rx＝﹣Rx＝﹣30Ω＝10Ω；
油箱中油用完时，压敏电阻受压力为0，由图像知此时压敏电阻连入电路的阻值为210Ω，
由串联电路特点和欧姆定律可得此时电路中电流：
I＝＝≈0.11A；
（3）电流表指针在满偏的位置时，电流表示数为0.6A×＝0.15A，
此时电路的总电阻为：R总′＝＝＝160Ω，
此时Rx的电阻为：Rx′＝R总′﹣R0＝160Ω﹣10Ω＝150Ω，
由乙图图像中查得此时汽油对Rx的压力为：F＝0.35N，
此时汽油对Rx的压强为：p′＝＝＝350Pa，
所以油的深度为：h剩＝＝＝0.05m，
所以剩下油的体积：V剩＝S下h剩＝20×10﹣2m2×0.05m＝1×10﹣2m3＝10dm3，
消耗汽油的体积为：V＝V总﹣V剩＝60dm3﹣10dm3＝50dm3，
行驶600km消耗汽油50dm3，剩余的10dm3，该车还可以继续在高速公路上匀速行驶的路程为：
×600km＝120km。
答：（1）加满油时压力传感器所受到的压力为2.1N；
（2）当油箱内油用完时，油量表的指针指向某一位置，求此位置对应的电流值是0.11A；
（3）油量报警后该车还可以继续在高速公路上匀速行驶120km的距离。
