2023年内蒙古赤峰重点中学中考物理一模试卷-普通用卷

这是一份2023年内蒙古赤峰重点中学中考物理一模试卷-普通用卷，共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

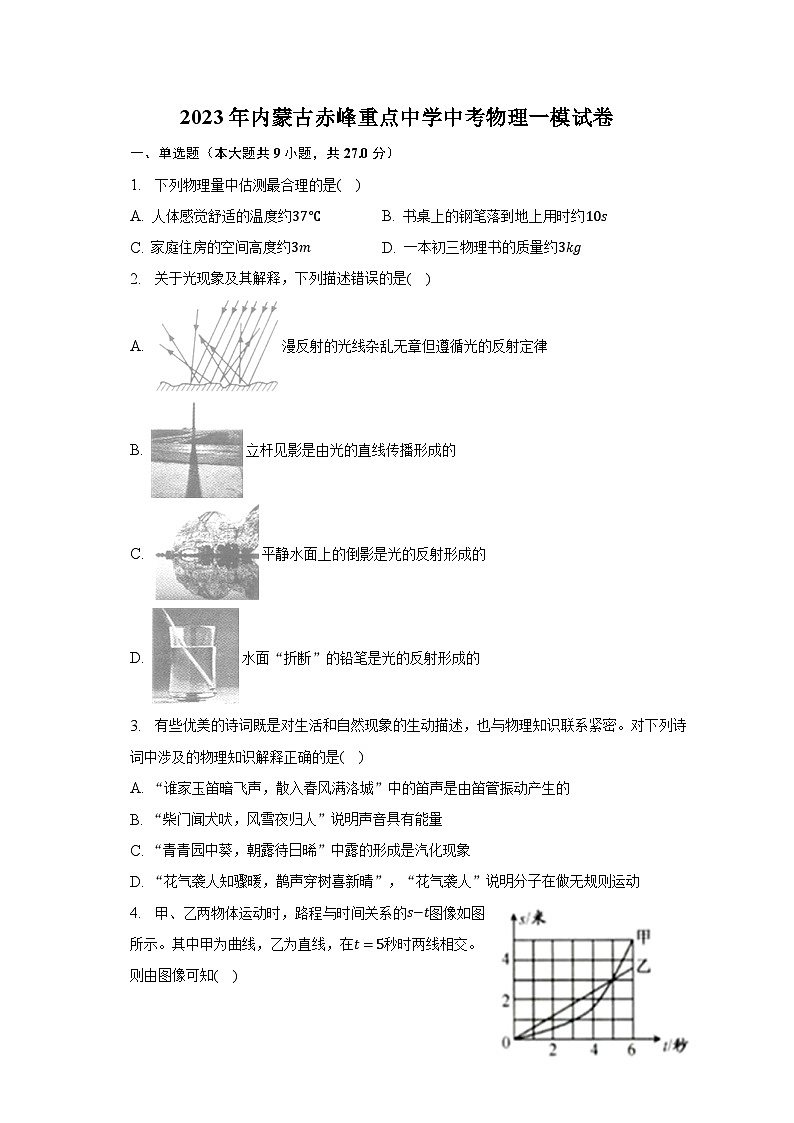

1. 下列物理量中估测最合理的是( )
A. 人体感觉舒适的温度约37℃B. 书桌上的钢笔落到地上用时约10s
C. 家庭住房的空间高度约3mD. 一本初三物理书的质量约3kg
2. 关于光现象及其解释，下列描述错误的是( )
A. 漫反射的光线杂乱无章但遵循光的反射定律
B. 立杆见影是由光的直线传播形成的
C. 平静水面上的倒影是光的反射形成的
D. 水面“折断”的铅笔是光的反射形成的
3. 有些优美的诗词既是对生活和自然现象的生动描述，也与物理知识联系紧密。对下列诗词中涉及的物理知识解释正确的是( )
A. “谁家玉笛暗飞声，散入春风满洛城”中的笛声是由笛管振动产生的
B. “柴门闻犬吠，风雪夜归人”说明声音具有能量
C. “青青园中葵，朝露待日晞”中露的形成是汽化现象
D. “花气袭人知骤暖，鹊声穿树喜新晴”，“花气袭人”说明分子在做无规则运动
4. 甲、乙两物体运动时，路程与时间关系的s−t图像如图所示。其中甲为曲线，乙为直线，在t=5秒时两线相交。则由图像可知( )

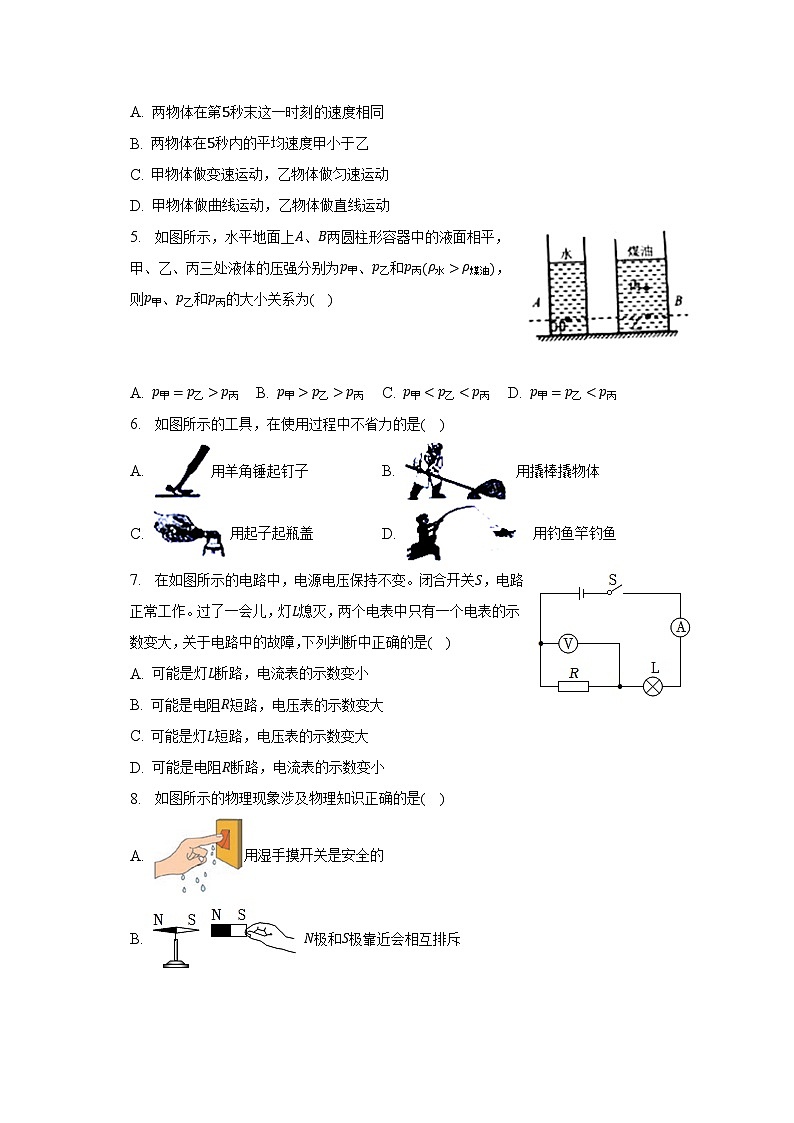

A. 两物体在第5秒末这一时刻的速度相同
B. 两物体在5秒内的平均速度甲小于乙
C. 甲物体做变速运动，乙物体做匀速运动
D. 甲物体做曲线运动，乙物体做直线运动
5. 如图所示，水平地面上A、B两圆柱形容器中的液面相平，甲、乙、丙三处液体的压强分别为p甲、p乙和p丙(ρ水>ρ煤油)，则p甲、p乙和p丙的大小关系为( )
A. p甲=p乙>p丙B. p甲>p乙>p丙C. p甲6. 如图所示的工具，在使用过程中不省力的是( )
A. 用羊角锤起钉子B. 用撬棒撬物体
C. 用起子起瓶盖D. 用钓鱼竿钓鱼
7. 在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，关于电路中的故障，下列判断中正确的是( )
A. 可能是灯L断路，电流表的示数变小
B. 可能是电阻R短路，电压表的示数变大
C. 可能是灯L短路，电压表的示数变大
D. 可能是电阻R断路，电流表的示数变小
8. 如图所示的物理现象涉及物理知识正确的是( )
A. 用湿手摸开关是安全的
B. N极和S极靠近会相互排斥

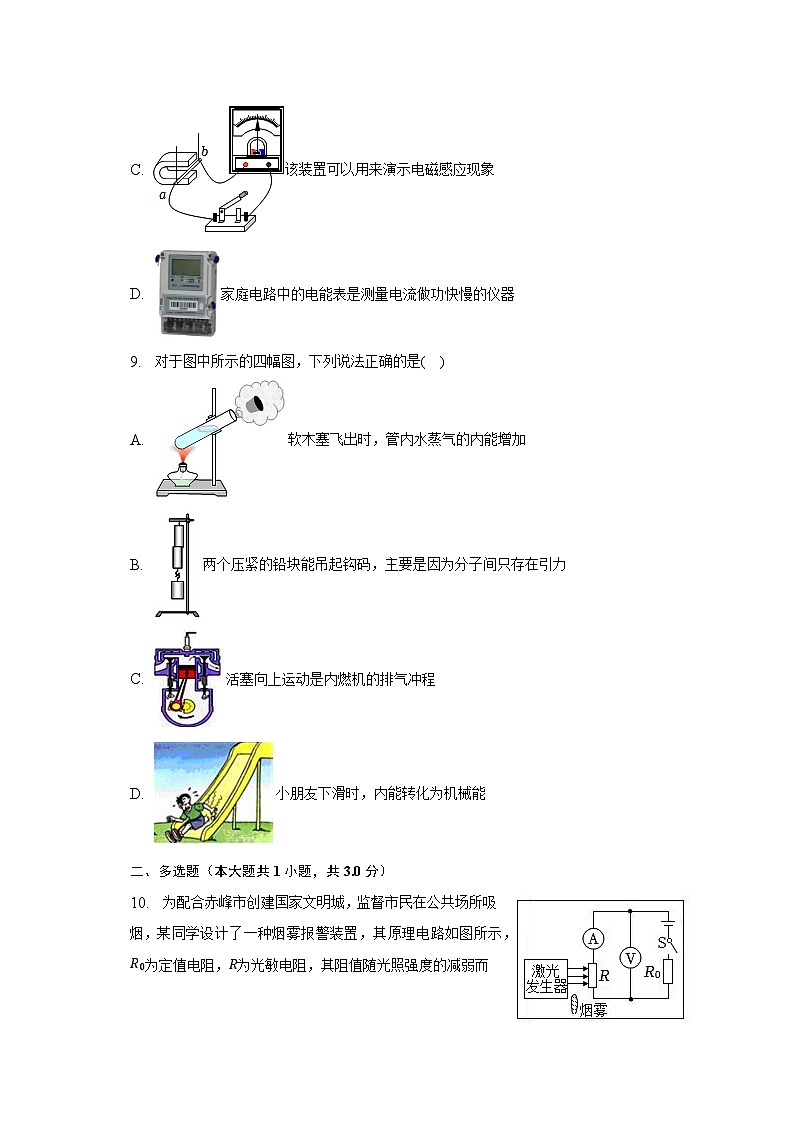

C. 该装置可以用来演示电磁感应现象
D. 家庭电路中的电能表是测量电流做功快慢的仪器
9. 对于图中所示的四幅图，下列说法正确的是( )
A. 软木塞飞出时，管内水蒸气的内能增加
B. 两个压紧的铅块能吊起钩码，主要是因为分子间只存在引力
C. 活塞向上运动是内燃机的排气冲程
D. 小朋友下滑时，内能转化为机械能
二、多选题（本大题共1小题，共3.0分）
10. 为配合赤峰市创建国家文明城，监督市民在公共场所吸烟，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警，S闭合后，当有烟雾遮挡射向R的激光时( )
A. R0两端电压减小
B. 电压表与电流表的示数之比增大
C. 电路消耗的总功率增大
D. 增大R0的阻值，可使装置在更高浓度烟雾下才报警
三、填空题（本大题共8小题，共17.0分）
11. 请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精______时从人体吸热(填物态变化名称)；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的______遇冷液化形成的小水珠所致，在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随______减小而降低。
12. 为了减少煤炭燃烧对环境的污染，国家要求推广使用天然气，天然气是一种______ 能源(填“可再生”或“不可再生”)。天然气燃烧时，将化学能转化为______ 能，小王将质量为2kg、温度为20℃的水烧开(在一个标准大气压下)，若不计热损失，至少需要燃烧______ m3的天然气。
[c水=4.2×103J/(kg⋅℃),q天然气=1.68×107J/m3]
13. 将一个新鲜的鸡蛋分别浸入水和浓盐水中，静止后如图所示，则鸡蛋在两液体中的浮力关系是F甲______F乙，若鸡蛋的质量为50g，则鸡蛋在乙杯盐水中所受到的浮力为______N。
14. 有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把大地中的电子不断通过避雷针向云层中释放，在这个过程中电流的方向是______ (“A.从云层到大地”或“B.从大地到云层”，选填A或B)。
15. 如图所示，电源电压不变，开关S由闭合到断开时，电流表的示数将______，电压表的示数将______。(选填“增大”、“减小”、“不变”
)
16. 小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过______W.当家里只有微波炉工作时，电能表在1min内转60转，则微波炉的电功率为______W。
17. 家庭电路的触电事故都是人体直接或间接跟______线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的______(选填“笔尖”和“笔尾”)金属体。
18. 如图甲所示电路，开关闭合后两电流表的指针指在同一位置，两表的示数如图乙所示，则L1灯的电流为______A，两灯电阻之比为 R1：R2______．
四、作图题（本大题共3小题，共6.0分）
19. 根据凸诱镜的折射光线，画出入射光线。
20. 如图所示硬棒OB能绕支点O转动，A处用绳子拉住固定在墙壁上，B端吊着一个重物，静止在水平面上。请画出拉力F的力臂(用L表示)和重物所受到的重力。
21. 根据图中磁感线的方向，在图中标出螺线管的N极并用“+”或“−”标出电源的正、负极。
五、实验探究题（本大题共2小题，共22.0分）
22. 小华在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范。

(1)为了使像能够成在光屏的中心，在安装实验器材时要求______ ；若调整透镜和光屏在如图所示位置时，烛焰恰好在光屏上成清晰的像，此时像的特点为______ (选填“放大”、“缩小”或“等大”)、倒立的实像。这个像的成像原理与______ (选填“放大镜”、“投影仪”或“照相机”)的成像原理相同。
(2)如果想在光屏上得到更大的清晰的像，应将蜡烛向______ 移，光屏向______ 移(以上两空选填“左”或“右”)。
23. 李明做测量小灯泡电功率的实验，所用小灯泡的额定电压为2.5V．
(1)请用笔画线代替导线，将如图甲所示的实验电路连接完整．
(2)丙图中阴影部分面积表示的物理量是______ ．
(3)实验时闭合开关，李明发现小灯泡不发光，且电流表无示数，而电压表有示数，则电路的故障可能是：______ ．
(4)故障排除后，闭合开关，李明发现电压表的示数为2V，若想测量小灯泡的额定电功率，应再调节滑动变阻器的滑片P，使P向______ 移动(选填“左”或“右”)，当电压表的示数为2.5V时，对应电流表的示数如图乙为______ A，则小灯泡的额定电功率是______
W.
六、计算题（本大题共2小题，共15.0分）
24. 为了在学校深入进行传统教育，赤峰第十中学决定在校园树立一尊雕像，其质量为2.4t，吊装时用如图所示的滑轮组将雕像匀速吊上5m高的基座上。已知提升雕像时绳自由端的拉力F的功率为4.5×103W，绳子自由端的速度为0.3m/s。(g=10N/kg)求：
(1)滑轮组将雕像吊上5米高的基座上需要多长时间？
(2)滑轮组对雕像做的有用功是多少？
(3)提升雕像的过程中滑轮组的机械效率是多少？
25. 如图甲是某款电热水龙头，即开即热、冷热兼用，图乙是它的原理电路图R1、R2为电热丝。通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水，热水之间切换，有关参数如表。不考虑温度对电阻丝值的影响，请回答下列问题：

开关处于位置1、2时，它放出的是热水还是温水？______ 水(填“温”、“热”)。
(1)求出电热丝R1的阻值。
(2)如果进水口的水温是15℃，水龙头1min流出1kg的水，放出热水的水温能达到55℃，此时该水龙头的电热转化效率是多少？[水的比热容为
4.2×103J/(kg⋅℃)]
答案和解析
1.【答案】C
【解析】解：A.人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故A不符合实际；
B.书桌的高度在80cm左右，书桌上的钢笔落到地上用时在1s左右，故B不符合实际；
C.一层楼的高度在3m左右，家庭住房的空间高度与此差不多，在3m左右，故C符合实际；
D.两个苹果的质量在300g左右，物理书的质量与此差不多，在300g=0.3kg左右，故D不符合实际。
故选：C。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
对物体温度、长度、质量等进行估测，是初中物理的一项基本要求，平时结合所学知识对身边的如：体温、气温、人高、教室高、一步长、步行速度、楼梯阶梯数、物理课本长和宽、教室内空气质量等等，多观察多思考，必要时做出正确判断。
2.【答案】D
【解析】解：A、镜面反射和漫反射都遵循光的反射定律，故A正确；
B、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故B正确；
C、平静水面上的倒影，属于平面镜成像，是由于光的反射形成的，故C正确；
D、水中铅笔反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉铅笔折断了，这是光的折射形成的，故D错误。
故选：D。
(1)不论是镜面反射还是漫反射，即使是看不见的光的反射，都遵循光的反射定律；
(2)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(3)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(4)光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象。
3.【答案】D
【解析】解：
A、笛声是笛内的空气柱振动发声，故A错误。
B、柴门闻犬吠说明听到狗叫声，说明声能传递信息，故B错误。
C、露水是液体，是水蒸气遇冷液化形成的，故C错误。
D、花气袭人是人闻到花香，是花的芳香分子运动到空气中，是扩散现象，扩散表明分子不停地做无规则运动，故D正确。
故选：D。
(1)声音是由物体振动产生的，固体、液体和气体都可以振动发声。
(2)声能传递信息，也能传递能量。
(3)露是水蒸气液化形成的。
(4)扩散说明分子不停地做无规则运动。
本题考查了声的产生、声能传递信息、液化现象、扩散等，都属于基础知识，掌握基础知识很重要。
4.【答案】C
【解析】解：A、由图像可知，甲、乙在5秒内通过的路程相同，根据v=st可知，甲、乙的平均速度相同，由于乙匀速、甲加速，所以甲在第5秒末的速度大于5秒内的平均速度，故两物体在第5秒末这一时刻的速度不相同，故A错误；
B、由图像可知，两物体在5秒内通过的路程甲等于乙，由v=st可知，甲的平均速度等于乙的平均速度，故B错误；
CD、s−t图像只能反映物体做变速运动和匀速运动，不能反映是直线运动还是曲线运动；甲物体的运动图像是曲线，表示物体做变速运动，故乙物体的图像是一条过原点的斜线，表示乙物体做匀速运动，故C正确，D错误。
故选：C。
(1)s−t图像中两线相交表示两物体通过的路程相等；
(2)根据图像分析解答；
(3)在s−t图像中，过原点的曲线表示物体做变速运动；过原点的倾斜的直线表示物体做的是匀速运动，直线的倾斜程度越大，表示物体运动的速度越大。
根据图像或图表探究物质的规律是近两年来出现较多的题目，图像可以使我们建立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程。此题涉及到的知识点较多，综合性很强。
5.【答案】B
【解析】解：乙、丙两点，液体的密度相同，但深度不同，由于乙点所处的深度大于丙所处的深度，所以p乙>p丙；
甲、乙两点所处的深度相同，A中的液体为水，B中的液体为煤油，
由于ρ水>ρ煤油，所以甲点的压强大于乙点的压强，即p甲>p乙。
所以甲、乙、丙三处液体的压强p甲、p乙和p丙的大小关系为：
p甲>p乙>p丙，故ACD错误，B正确。
故选：B。
由液体压强的特点可知，液体压强的大小与液体的密度和深度有关，且密度越大，深度越深，液体压强越大。
因此要比较甲、乙、丙三处液体压强大小就要从液体的密度和所处的深度两方面考虑。
此题考查液体压强的特点和液体压强的大小比较等知识，熟练运用液体压强公式p=ρgh即可正确解题，难度不大。
6.【答案】D
【解析】解：
A、用羊角锤起钉子时，动力臂大于阻力臂，是省力杠杆；
B、用撬棒撬物体时，动力臂大于阻力臂，是省力杠杆；
C、用起子起瓶盖时，动力臂大于阻力臂，是省力杠杆；
D、用钓鱼竿钓鱼时，动力臂小于阻力臂，是费力杠杆．
故选D．
结合各个选项杠杆的使用情况，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．
本题考查的是杠杆的分类和特点，主要包括以下几种：①省力杠杆，动力臂大于阻力臂，省力但费距离；②费力杠杆，动力臂小于阻力臂，费力但省距离；③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力．
7.【答案】D
【解析】解：A.如果灯L断路，整个电路断路，所以电流表、电压表示数都减小为零，故A错误；
B.如果电阻R短路，电压表测量的是一段导线两端的电压，电压表示数为0，电路中总电阻变小，电流表示数增大，灯泡变亮，故B错误；
C.如果灯L短路，灯不亮，电路总电阻减小，所以电流表示数增大，同时电压表测量电源电压示数增大，故C错误；
D.如果电阻R断路，电流表示数减小为零，电压表测量电源电压，示数变大，故D正确。
故选：D。
闭合开关，电路正常工作，过一段时间，灯泡熄灭，说明电路发生了断路或短路，具体的故障可以将每个选项代入题干，根据相应的现象一一排除，最终确定正确答案。
电路故障问题，是电学实验经常出现的问题，也是物理试题考查的热点、难点。解决此类问题的关键是采用“排除法”，在不能直接确定答案时，将每个选项依次代入题干，一一排除，最终确定正确选项。
8.【答案】C
【解析】解：
A、用湿手摸开关，由于生活用水是导电的，容易发生触电事故，不安全，故A错误；
B、N极和S极靠近会相互吸引，故B错误；
C、图中闭合电路的一部分导体ab在磁场中切割磁感线，电路中会产生感应电流，这是电磁感应现象，故C正确；
D、家庭电路中的电能表是测量电流做功多少的仪器，故D错误。
故选：C。
(1)生活用水是导体；
(2)同名磁极相互排斥，异名磁极相互吸引；
(3)电磁感应是指闭合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；
(4)电能表是测量电路消耗电能多少的仪器。
本题考查了安全用电的常识、磁极间的相互作用规律、电能表的作用、电磁感应现象，都是基础知识，要掌握。
9.【答案】C
【解析】解：A、软木塞飞出时，水蒸气对外做功，温度降低，管内水蒸气的内能减小，故A错误；
B、两个压紧的铅块能吊起钩码，是因为分子间存在引力大于斥力，分子力表现为引力，故B错误；
C、活塞向上运动，把废气排出气缸，是内燃机的排气冲程，故C正确；
D、小朋友下滑时，是机械能转化为内能，故D错误。
故选：C。
(1)做功可以改变物体内能；
(2)分子间存在着相互作用的引力和斥力；
(3)根据内燃机的工作过程分析解题；
(4)根据能量转化分析解题。
本题考查分子间的作用力、改变物体内能的方式、能量的转化，内燃机的工作原理，是一道综合题。
10.【答案】AB
【解析】解：由电路图可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流。
(1)因光敏电阻R的阻值随光照强度的减弱而增大，
所以，当有烟雾遮挡射向R的激光时，R的阻值变大，电路中的总电阻变大，
由I=UR可知，电路中的电流减小，
由U=IR可知，R0两端电压减小，故A正确；
由P=UI可知，电路消耗的总功率减小，故C错误；
由R=UI可知，电压表与电流表的示数之比等于R的阻值，则电压表与电流表的示数之比增大，故B正确；
(2)增大R0的阻值时电路中的总电阻增大，
由I=UR可知，电路中的电流减小，则可使装置在更低浓度烟雾下报警，故D错误。
故选：AB。
由电路图可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流。
(1)根据光敏电阻与烟雾浓度的关系可知有烟雾遮挡射向R的激光时其阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端电压的变化，根据P=UI可知电路消耗总功率的变化，再根据欧姆定律结合R的阻值判断电表示数比值的变化；
(2)增大R0的阻值时电路中的总电阻增大，根据欧姆定律可知电路中的电流的变化，再根据题意可知该装置报警时与烟雾浓度的关系。
本题考查了电路的动态分析，涉及到欧姆定律和电功率公式的应用，从题干中获取有用的信息是关键。
11.【答案】汽化 水蒸气 气压
【解析】解：
皮肤上擦上酒精后，酒精迅速汽化由液态变成气态，同时吸收热量，所以感觉凉快；
冰棒温度很低，周围空气中温度较高的水蒸气在冰棒周围液化成为小水滴，就是我们看到的“白气”；
大气压强随海拔高度的增加而减小，海拔较高的地方气压小一些；水的沸点随气压的降低而降低，所以在海拔高的地方烧开水不到100℃就已沸腾。
故答案为：汽化；水蒸气；气压。
①物质由液态变成气态的过程叫汽化，是吸热过程，包括蒸发和沸腾两种方式；
②物质由气态变成液态的过程叫液化，是放热过程；
③液体的沸点与气压有关，气压越大沸点越高；大气压强随海拔高度的增加而减小。
此题是一道热现象的基础题，考查了物态变化及吸放热情况的判定和液体沸点与气压的关系，难度不大，容易解答。
12.【答案】不可再生 内 0.04
【解析】解：(1)天然气属于化石燃料，是一种不可再生能源；
(2)天然气燃烧时，将化学能转化为内能；
(3)在一标准大气压下水的沸点是100℃，
则水吸收的热量：Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×2kg×(100℃−20℃)=6.72×105J。
由题意可知Q放=Q吸，则天然气的体积为：V=Q放q=6.72×105J1.68×107J/m3=0.04m3。
故答案为：不可再生；内；0.04。
(1)从能源是否可再利用的角度可把能源分为可再由能源和不可再生能源，关于发利用后，在现阶段不可能再生的源，属于不可再生能源；在自然界中可以不断再生的能源，属于可再生能源；
(2)燃料燃烧时，将燃料的化学能转化为内能；
(3)在一标准大气压下水的沸点是100℃，知道水的质量、比热容和初温，利用Q吸=cm(t−t0)求水吸收的热量，根据Q吸=Q放=Vq求出天然气的体积。
本题考查了燃料燃烧时的能量转化、吸热公式的应用，计算时注意一标准大气压下水的沸点是100℃。
13.【答案】< 0.5
【解析】解：根据图示可知，鸡蛋在水和浓盐水中排开液体的体积相同；
因为水的密度小于浓盐水的密度，因此由F浮=ρ液gV排可得，鸡蛋在浓盐水中受到的浮力较大，故F ​甲又因为鸡蛋在浓盐水中处于悬浮状态，因此鸡蛋受到的浮力等于重力，即F浮=G=mg=0.05kg×10N/kg=0.5N。
故答案为：<；0.5。
根据图示可知，鸡蛋在水和浓盐水中排开液体的体积相同，根据阿基米德原理鸡蛋受到浮力的关系；
根据图示可知，鸡蛋在浓盐水中悬浮，悬浮时，浮力等于重力，根据G=mg即可求出浮力的大小。
本题考查阿基米德原理的应用，关键会根据图示比较鸡蛋排开液体的大小关系以及鸡蛋在液体中的状态，明确物体悬浮时，浮力等于重力。
14.【答案】A
【解析】解：物理学规定正电荷定向移动的方向为电流方向，所以负电荷移动的方向与电流方向相反，由于负电荷是从大地流向云层，所以在这个过程中电流的方向是从云层到大地，故选填A。
故答案为：A。
电荷的定向移动形成电流，物理学规定正电荷定向移动的方向为电流的方向。
本题考查电流方向的规定，一定要注意负电荷定向移动的方向与电流方向是相反的。
15.【答案】减小 不变
【解析】解：
由图知，电压表测电源电压，且电源电压不变，所以开关S由闭合到断开时，电压表的示数将不变；
S闭合时，R与L并联，电流表测干路电流，干路电流等于R与L的电流之和；
S断开时，只有L连入电路中，电流表测L支路的电流；
因为并联电路各支路互不影响，所以S断开后通过L的电流不变，由于L支路的电流小于干路电流，所以电流表示数减小。
故答案为：减小；不变。
由图知，S闭合时R与L并联，电流表测干路电流，电压表测电源电压；S断开时，只有L连入电路中。由此根据并联电路特点分析判断电表示数变化情况。
本题考查了并联电路电流和电压特点的认识和理解，关键是正确分析开关在不同状态下电路的结构。
16.【答案】2200；1000
【解析】解：①该电能表允许通过的最大功率：
P最大=UI=220V×10A=2200W，
则小明家接入的用电器总功率不能超过2200W；
②微波炉消耗的电能：
W=603600kW⋅h=160kW⋅h=6×104J，
微波炉的功率：
P微波炉=Wt=6×104J60s=1000W。
故答案为：2200；1000。
由电能表铭牌可知，电能表正常工作时的电压是220V，允许通过的最大电流是10A，由P=UI可以求出电能表允许的最大功率；
由电能表铭牌可知，每消耗1kW⋅h的电能，电能表转盘转过3600转，根据电能表转盘转过的圈数可以求出微波炉消耗的电能，然后由电功率公式求出微波炉的功率。
本题难度不是很大，知道电能表铭牌的含义是正确解题的前提与关键，计算时要注意单位换算。
17.【答案】火线； 笔尾
【解析】
【分析】
本题是一道基础题，考查了触电的原因、测电笔的使用等，熟练掌握相关基础知识即可正确答题。
(1)当有一定大小的电流通过人体，就会引起人体触电。
(2)测电笔是用来辨别火线和零线的，使用测电笔辨别时，用手触及笔尾的金属部分，笔尖接触电线，若氖管发光则为火线，否则为零线。
【解答】
(1)当人体直接或间接与火线接触时，就会造成触电；
(2)使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，但是手不能接触笔尖金属体，防止触电。
故答案为：火线；笔尾。
18.【答案】2 1：4
【解析】解：由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路的电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在如图乙所示的同一位置，
所以，电流表A2的量程为0～3A，分度值为0.1A，干路电流I=2.5A，
电流表A1的量程为0～0.06A，分度值为0.02A，通过L2的电流I2=0.5A，
则通过L1的电流I1=I−I2=2.5A−0.5A=2A，
因并联电路中各支路两端的电压相等，
所以，由I=UR可得，两灯泡的电阻之比：R1R2=UI1UI2=I2I1=0.5A2A=14．
故答案为：2；1：4．
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路的电流，根据并联电路的电流特点确定两电流表的量程，根据分度值读出示数，进一步求出通过L1的电流，根据并联电路的电压特点和欧姆定律求出两灯泡的电阻之比．
本题考查了并联电路的特点和欧姆定律的应用，关键是根据并联电路的电流特点确定两电流表的量程和分度值．
19.【答案】解：通过焦点的光线经凸透镜折射后将平行于主光轴；过凸透镜光心的光线传播方向不变。如图所示：

【解析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点(三条特殊光线)来作图。
凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不变。
20.【答案】解：过支点O做动力F的垂线段，即为拉力F的力臂L；
重力的方向是竖直向下的，从重物的重心画一条带箭头的竖直向下的有向线段，用G表示，即为重物所受重力示意图，如图所示：

【解析】(1)已知支点、动力的方向，根据力臂的画法，过支点作动力作用线的垂线段，拉力F的力臂L；
(2)重力的方向总是竖直向下的，从物体重心表示出重力的大小和方向。
本题考查了杠杆的力臂、重力示意图的画法，属于基础作图题，难度不大。
21.【答案】解：在磁体外部，磁感线从磁体的N极出发，回到S极，因此通电螺线管的左端为S极，右端为N极；根据安培定则可知，电流从通电螺线管的左端进入，右端流出，因此电源的左端为正极，右端为负极。如图所示：

【解析】在磁体外部，磁感线从磁体的N极出发，回到S极，据此标出螺线管的N极；根据安培定则可判断通电螺线管线圈中的电流方向，进而知道电源的正、负极。
此题考查了磁感线及其特点、安培定则，难度不大，属基础题目。
22.【答案】调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上 缩小 照相机 右 右
【解析】解：(1)为了使像能够成在光屏的中心，在安装实验器材时要求调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上；由图可知，此时的物距大于像距，成倒立、缩小的实像，其应用是照相机；
(2)如果想在光屏上得到更大的清晰的像，根据凸透镜成实像时，物近像远像变大的特点可知，应减小物距，增大像距，即应将蜡烛向右移，光屏向右移。
故答案为：(1)调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上；缩小；照相机；(2)右；右。
(1)为使像呈现在光屏的中央，应调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上；凸透镜成实像时，物距大于像距时，成倒立、缩小的实像，其应用是照相机；
(2)根据成实像时物近像远像变大的特点判断光屏的移动方向。
本题考查凸透镜成像规律的应用，有一定难度。
23.【答案】(1)
(2)电压；
(3)小灯泡断路；
(4)右；0.3；0.75；
【解析】
【解答】
(1)将灯泡右接线柱与滑动变阻器的A接线柱相连，再与电压表的“3”接线柱相连，如图所示；
(2)由图可知：横坐标表示通过电阻的电流，纵坐标表示该电阻的阻值．由U=IR得阴影部分面积表示的物理量为电流和电阻的乘积，应该为定值电阻两端的电压值；
(3)由实验现象，开关闭合后，灯泡不亮，电流表无示数，说明电路是断路；电压表有示数，说明电压表通过电流表和电阻与电源两极相连，因此只能是灯泡处出现断路；
(4)要测灯泡的额定功率，应使灯泡两端的电压为2.5V，根据欧姆定律可知应增大电路中的电流，减小滑动变阻器接入电路的电阻，故滑片应向右移动；电流表的量程为0～0.6A，分度值为0.02A，灯泡的额定电流为0.3A；灯泡的额定功率P=UI=2.5V×0.3A=0.75W．
【分析】
(1)灯泡的额定电压为2.5V<3V，所以电压表的量程为0～3V，且与灯泡并联，滑动变阻器按一上一下的原则与灯泡串联；
(2)阴影部分为电流和电阻的乘积，应该为定值电阻两端的电压值；
(3)开关闭合后，灯泡不亮，电流表无示数，说明电路是开路；电压表有示数，说明电压表通过电流表和电阻与电源两极相连，因此灯泡处出现断路；
(4)要测灯泡的额定功率，应使灯泡两端的电压为2.5V，根据由串联电路的电压特点分析滑动变阻器的滑片移动情况；根据电流表的量程和分度值读出灯泡的额定电流，根据P=UI求出灯泡的额定功率．
本题考查了滑动变阻器的连接和电压表量程的选择，关键是滑动变阻器工作的原理和明白坐标中的横纵坐标的含义；根据电流表和电压表的示数情况判断串联电路的故障，电流表无示数说明故障是断路，电压表有示数，说明断路在电压表的两接线柱之间；根据由串联电路的电压特点分析滑动变阻器的滑片移动情况；同学们在解题过程中要熟练掌握电流表的读数和电功率的计算．
24.【答案】解：(1)由图可知n=3；
则绳子自由端移动的距离：s=nh=3×5m=15m，
根据v=st得所用的时间：
t=sv=15m0.3m/s=50s；
(2)雕像的重力：
G=mg=2.4×103kg×10N/kg=2.4×104N；
滑轮组对雕像做的有用功：
W有=Gh=2.4×104N×5m=1.2×105J；
(3)已知拉力F的功率为4.5×103W，t=50s，
根据P=Wt得拉力做的总功：
W总=Pt=4.5×103W×50s=2.25×105J；
提升雕像的过程中滑轮组的机械效率：
η=W有W总×100%=1.2×105J2.25×105J×100%≈53.3%。
答：(1)滑轮组将雕像吊上5米高的基座上需要50s；
(2)滑轮组对雕像做的有用功为1.2×105J；
(3)提升雕像的过程中滑轮组的机械效率为53.3%。
【解析】(1)由图可知，n=3；根据s=nh求出绳子自由端移动的距离，再利用速度公式变形即可求出所用时间；
(2)先根据G=mg计算雕像的重，再根据W=Gh计算有用功；
(3)根据P=Wt可得拉力做的总功；利用η=W有W总×100%求滑轮组的机械效率。
本题主要考查了滑轮组的特点、功和机械效率的计算，难度不大。
25.【答案】温
【解析】解：(1)由图知，当开关与1、2接触时，只有电阻R1接入电路，电路中电阻较大，根据P=UI=U2R求知，此时功率较小，所以此时放出的是温水；
由P=UI=U2R得R1的电阻值：
R1=U2P温=(220V)22×103W=24.2Ω；
(2)由P=Wt可得，水龙头放热水时，正常工作1min，消耗的电能：
W=P热t=4.2×103W×60s=2.52×105J；
水吸收的热量：
Q=cmΔt=4.2×103J/(kg⋅℃)×1kg×(55℃−15℃)=1.68×105J，
则该款电热水龙头效率：
η=QW×100%=1.68×105J2.52×105J×100%≈66.7%。
故答案为：温；
(1)电热丝R1的阻值为24.2Ω；
(2)该水龙头的电热转化效率是66.7%。
(1)根据开关位置的改变，判断出电路的连接情况，然后根据P=UI=U2R判断功率的大小，由此可知热水或温水的挡位；根据P=UI=U2R求出R1的电阻；
(2)知道热水功率和时间，利用W=Pt求消耗的电能；
根据Q=cmΔt求出水吸收的热量，再利用η=QW×100%求出该款电热水龙头效率。
本题考查电功、电功率以及热量公式的应用，解题的关键是正确分析判断出开关处于不同的位置时电热水龙头的挡位，并能对计算公式进行灵活变形。
产品名称
即热式热水龙头
应用场所
厨房、卫生间
额定功率
温水2kW
热水4.2kW
额定电压
220V
额定频率
50Hz
防触电类型
I类(最高等级)
