陕西省榆林市高考物理三年（2021-2023）模拟题（三模）按题型分类汇编-02实验题

这是一份陕西省榆林市高考物理三年（2021-2023）模拟题（三模）按题型分类汇编-02实验题，共7页。试卷主要包含了实验题等内容，欢迎下载使用。

一、实验题

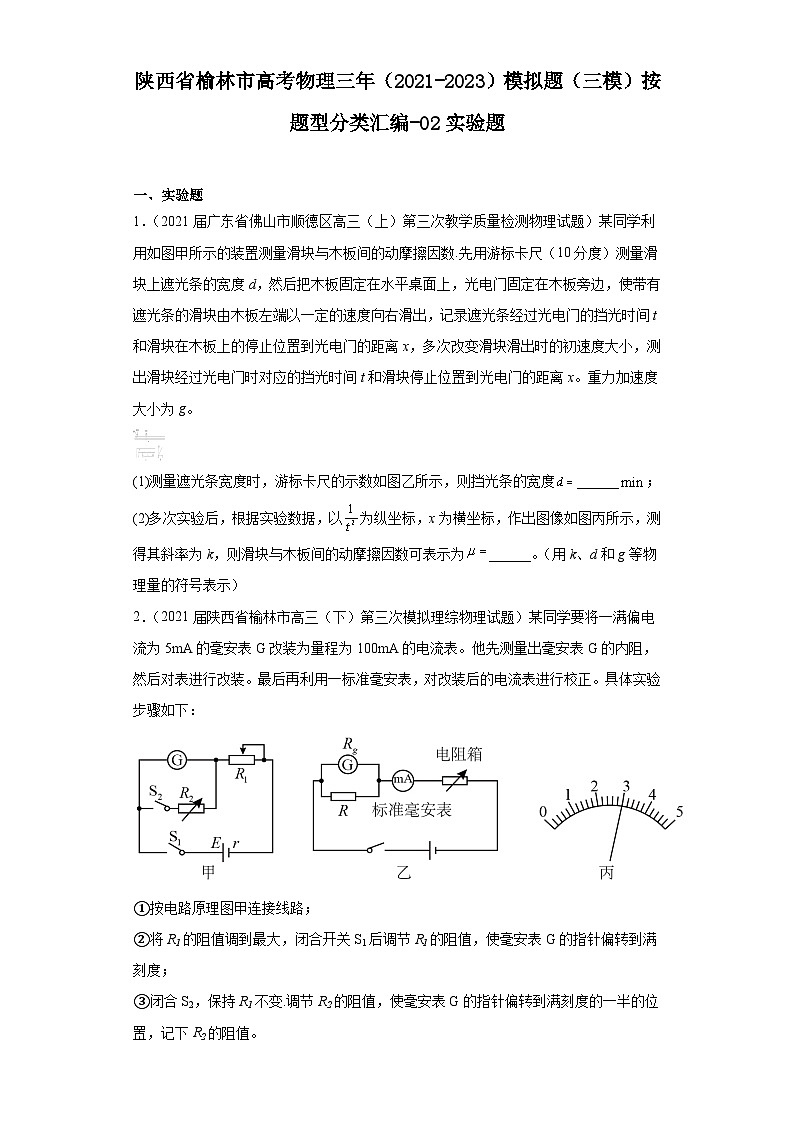

1．（2021届广东省佛山市顺德区高三（上）第三次教学质量检测物理试题）某同学利用如图甲所示的装置测量滑块与木板间的动摩擦因数.先用游标卡尺（10分度）测量滑块上遮光条的宽度d，然后把木板固定在水平桌面上，光电门固定在木板旁边，使带有遮光条的滑块由木板左端以一定的速度向右滑出，记录遮光条经过光电门的挡光时间t和滑块在木板上的停止位置到光电门的距离x，多次改变滑块滑出时的初速度大小，测出滑块经过光电门时对应的挡光时间t和滑块停止位置到光电门的距离x。重力加速度大小为g。
(1)测量遮光条宽度时，游标卡尺的示数如图乙所示，则挡光条的宽度______；
(2)多次实验后，根据实验数据，以为纵坐标，x为横坐标，作出图像如图丙所示，测得其斜率为k，则滑块与木板间的动摩擦因数可表示为______。（用k、d和g等物理量的符号表示）
2．（2021届陕西省榆林市高三（下）第三次模拟理综物理试题）某同学要将一满偏电流为5mA的毫安表G改装为量程为100mA的电流表。他先测量出毫安表G的内阻，然后对表进行改装。最后再利用一标准毫安表，对改装后的电流表进行校正。具体实验步骤如下：
①按电路原理图甲连接线路；
②将R1的阻值调到最大，闭合开关S1后调节R1的阻值，使毫安表G的指针偏转到满刻度；
③闭合S2，保持R1不变.调节R2的阻值，使毫安表G的指针偏转到满刻度的一半的位置，记下R2的阻值。

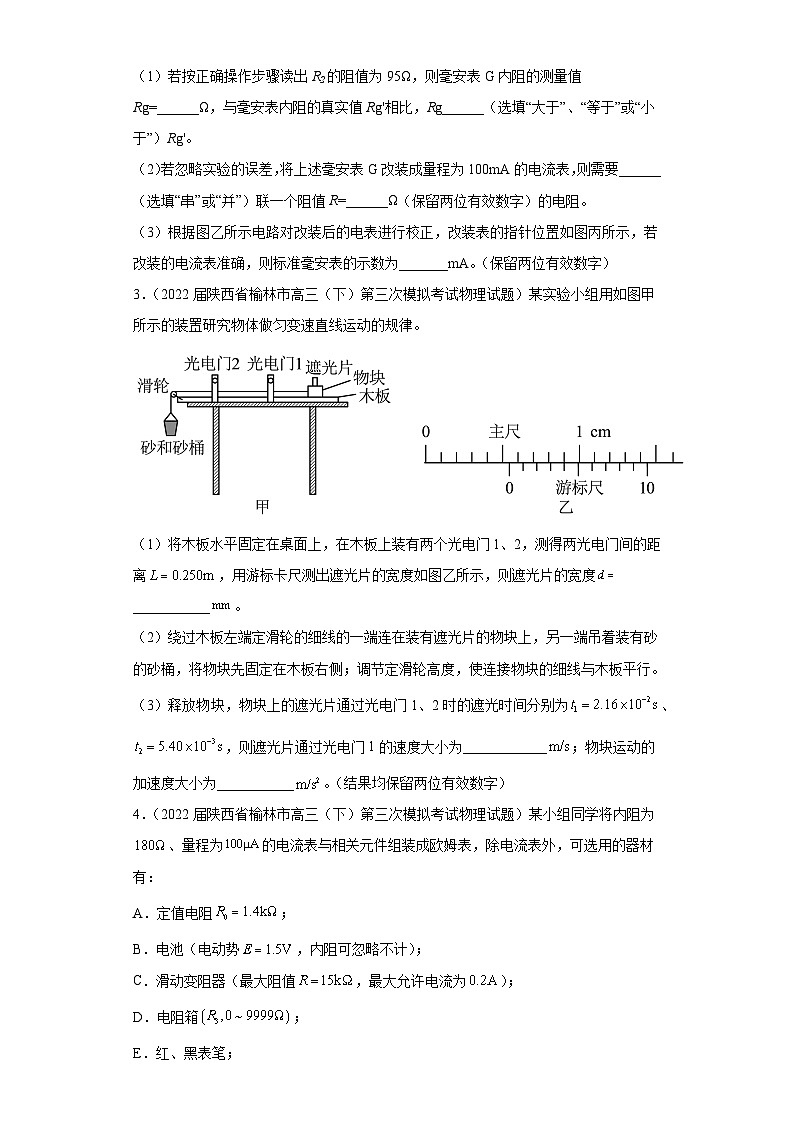

（1）若按正确操作步骤读出R2的阻值为95Ω，则毫安表G内阻的测量值Rg=______Ω，与毫安表内阻的真实值Rg'相比，Rg______（选填“大于”、“等于”或“小于”）Rg'。
（2）若忽略实验的误差，将上述毫安表G改装成量程为100mA的电流表，则需要______（选填“串”或“并”）联一个阻值R=______Ω（保留两位有效数字）的电阻。
（3）根据图乙所示电路对改装后的电表进行校正，改装表的指针位置如图丙所示，若改装的电流表准确，则标准毫安表的示数为_______mA。（保留两位有效数字）
3．（2022届陕西省榆林市高三（下）第三次模拟考试物理试题）某实验小组用如图甲所示的装置研究物体做匀变速直线运动的规律。
（1）将木板水平固定在桌面上，在木板上装有两个光电门1、2，测得两光电门间的距离，用游标卡尺测出遮光片的宽度如图乙所示，则遮光片的宽度___________。
（2）绕过木板左端定滑轮的细线的一端连在装有遮光片的物块上，另一端吊着装有砂的砂桶，将物块先固定在木板右侧；调节定滑轮高度，使连接物块的细线与木板平行。
（3）释放物块，物块上的遮光片通过光电门1、2时的遮光时间分别为、，则遮光片通过光电门1的速度大小为____________；物块运动的加速度大小为___________。（结果均保留两位有效数字）
4．（2022届陕西省榆林市高三（下）第三次模拟考试物理试题）某小组同学将内阻为、量程为的电流表与相关元件组装成欧姆表，除电流表外，可选用的器材有：
A．定值电阻；
B．电池（电动势，内阻可忽略不计）；
C．滑动变阻器（最大阻值，最大允许电流为）；
D．电阻箱；
E．红、黑表笔；
F．导线若干。

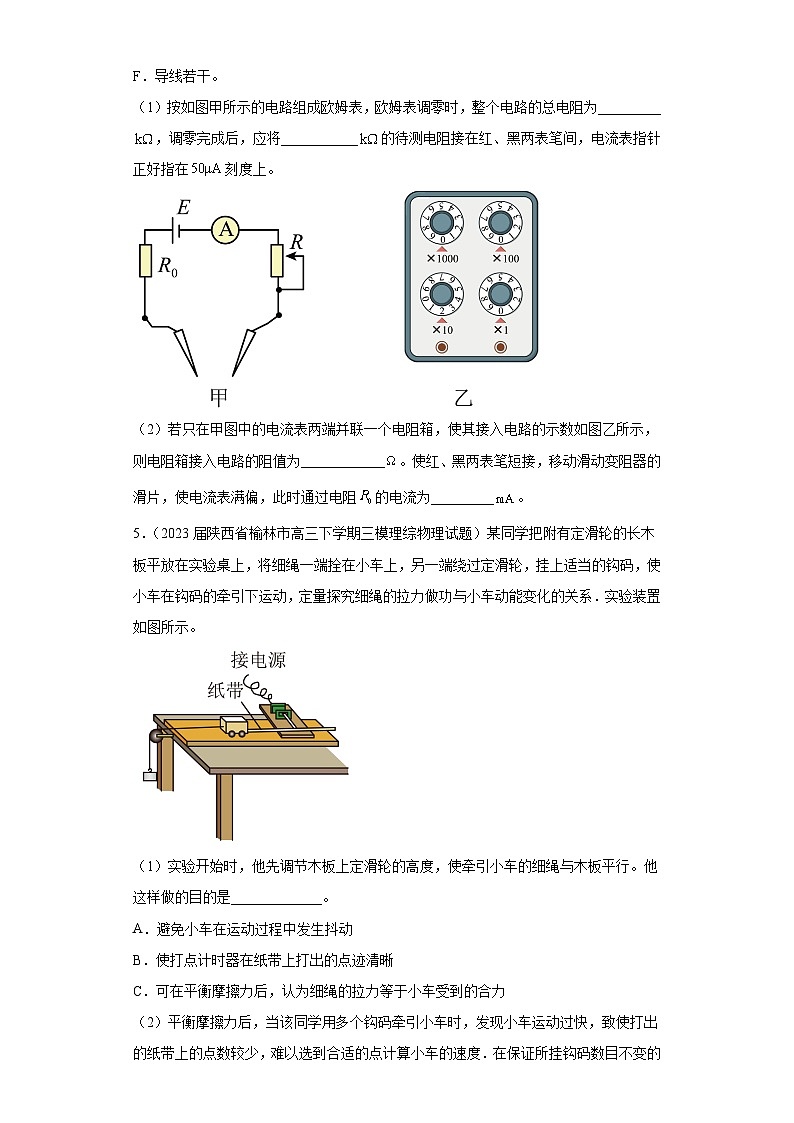

（1）按如图甲所示的电路组成欧姆表，欧姆表调零时，整个电路的总电阻为_________，调零完成后，应将___________的待测电阻接在红、黑两表笔间，电流表指针正好指在刻度上。
（2）若只在甲图中的电流表两端并联一个电阻箱，使其接入电路的示数如图乙所示，则电阻箱接入电路的阻值为____________。使红、黑两表笔短接，移动滑动变阻器的滑片，使电流表满偏，此时通过电阻的电流为_________。
5．（2023届陕西省榆林市高三下学期三模理综物理试题）某同学把附有定滑轮的长木板平放在实验桌上，将细绳一端拴在小车上，另一端绕过定滑轮，挂上适当的钩码，使小车在钩码的牵引下运动，定量探究细绳的拉力做功与小车动能变化的关系．实验装置如图所示。
（1）实验开始时，他先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行。他这样做的目的是_____________。
A．避免小车在运动过程中发生抖动
B．使打点计时器在纸带上打出的点迹清晰
C．可在平衡摩擦力后，认为细绳的拉力等于小车受到的合力
（2）平衡摩擦力后，当该同学用多个钩码牵引小车时，发现小车运动过快，致使打出的纸带上的点数较少，难以选到合适的点计算小车的速度．在保证所挂钩码数目不变的条件下，请你利用本实验常用的备用器材提出一个解决办法：_________________。
（3）该同学将钩码所受重力做的功作为细绳拉力做的功，经多次实验发现细绳拉力做的功总是要比小车动能的增量大一些。造成这一情况的原因可能是_____________（填字母代号）。
A．小车释放时离打点计时器太近
B．阻力未完全被小车所受重力沿木板方向的分力平衡
C．小车做匀加速运动时，钩码所受重力大于细绳的拉力
6．（2023届陕西省榆林市高三下学期三模理综物理试题）某实验小组利用如图甲所示的电路测量一干电池的电动势与内阻．图甲中定值电阻，R为电阻箱，S为开关。不计电压表的内阻。
（1）断开开关S，将多用电表的表笔与电池相连，其中___________（填“红”或“黑”）表笔接电池的正极，粗测出该电池的电动势为。
（2）请将操作补充完整：闭合开关S，_____________，记录下电阻箱的阻值R以及电压表对应的示数U。
（3）根据如图甲所示的电路，可以用R，、E和r表示，即____________；作出图像如图乙所示，读出两个参考点的坐标与，根据该两点的坐标数据，可求出该干电池的电动势______________V（结果保留三位有效数字）。
参考答案：
1． 3.3
【详解】(1)[1]游标卡尺的示数.
(2)[2]由公式
结合图丙解得
2． 95 小于 并 5.0 60
【详解】（1）[1]由于指针指在满刻度一半的位置，说明分得的电流和毫安表的电流相等，所以毫安表的内阻等于，即毫安表的内阻为；
[2]闭合后，与的并联值，所以，此时电阻R2两端的电流大于毫安表的电流，即；
（2）[3]毫安表G改装成量程为的电流表需要并联一个电阻；
[4]由并联电路分流特点，并联电阻阻值为
（3）[5]改装后的电流表显示为，因量程扩大20倍，故标准毫安表的示数为。
3． 5.4 0.25 1.9
【详解】（1）[1]游标卡尺读数即遮光片的宽度为
（3）[2][3]遮光片通过光电门1的速度大小为
遮光片通过光电门2的速度大小为
根据运动学公式
解得
4． 15 15 20 1
【详解】（1）[1][2]按如图甲所示的电路组成欧姆表，欧姆表调零时，整个电路的总电阻为
调零完成后，当电流表指针正好指在刻度上时，欧姆表的内外电阻相等，即应将15的待测电阻接在红、黑两表笔间。
（2）[3]电阻箱接入电路的阻值为2×10Ω=20。
[4]当电流表满偏时，此时通过电阻的电流为
5． C 可在小车上加适量的砝码或钩码 BC/CB
【详解】（1）实验过程中，为减少误差，提高实验的精确度，他先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行，目的是消除摩擦带来的误差，即平衡摩擦力后，使细绳的拉力等于小车的合力。
故选C。
（2）平衡摩擦力后，当他用多个钩码牵引小车时，发现小车运动过快，致使打出的纸带上点数较少，即小车的加速度大，所以应减少小车的加速度，当小车的合力一定的情况下，据牛顿第二定律可知，适当增大小车的质量，即在小车上加适量的砝码。
（3）他将钩码重力做的功当做细绳拉力做的功，经多次实验发现拉力做功总是要比小车动能增量大一些，从功能关系看出：该实验一定有转化为内能的，即试验中有存在摩擦力没有被平衡掉；还有该实验要求，只有当小车的质量远大于砝码的质量时，小车的拉力才近似等于砝码的重力。
故选BC。
6． 红 多次调节电阻箱 1.47
【详解】（1）[1]电流应该从红表笔流入多用表，所以红表笔接电池的正极。
（2）[2]闭合开关S，多次调节电阻箱的阻值，记录多组电阻箱的阻值R以及电压表对应的示数U，根据测得的多组数据做出相关图像，通过图像分析电池的电动势和内阻。
（3）[3]根据闭合电路欧姆定律可得
整理得
由图象可知
解得
