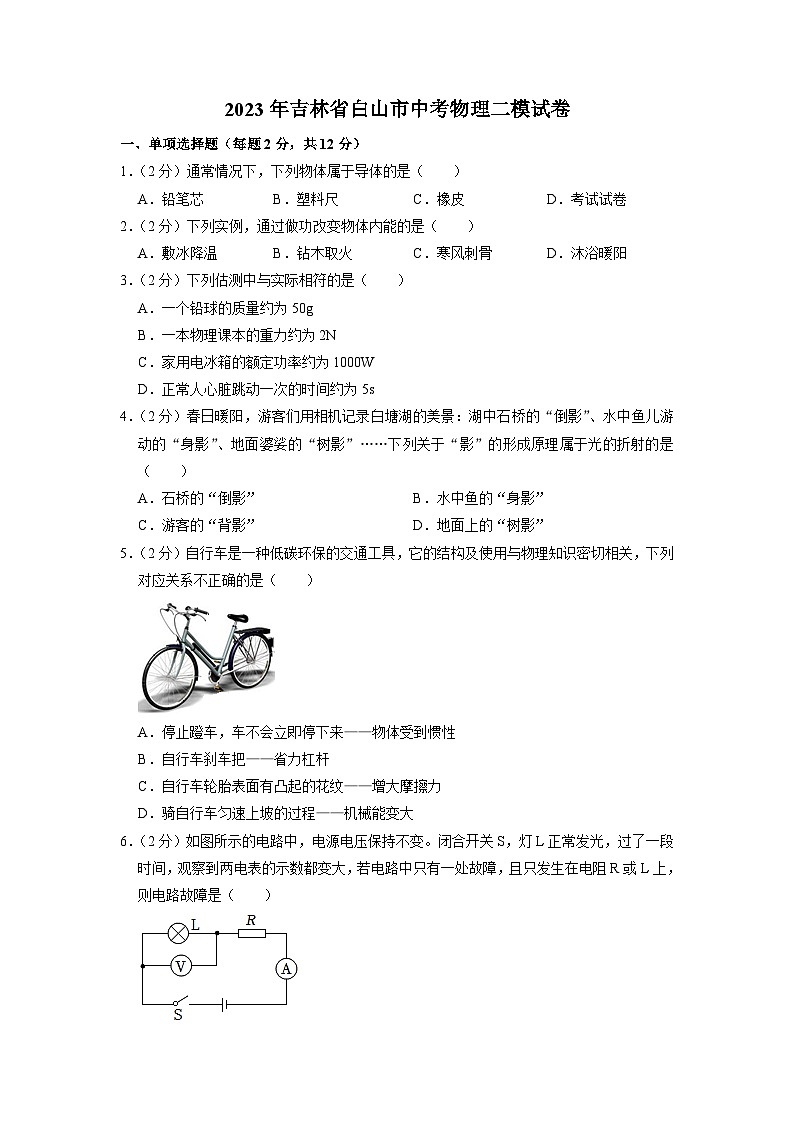

2023年吉林省白山市中考物理二模试卷

2023年吉林省白山市中考物理二模试卷

一、单项选择题（每题2分，共12分）

1．（2分）通常情况下，下列物体属于导体的是（　　）

A．铅笔芯 B．塑料尺 C．橡皮 D．考试试卷

2．（2分）下列实例，通过做功改变物体内能的是（　　）

A．敷冰降温 B．钻木取火 C．寒风刺骨 D．沐浴暖阳

3．（2分）下列估测中与实际相符的是（　　）

A．一个铅球的质量约为50g

B．一本物理课本的重力约为2N

C．家用电冰箱的额定功率约为1000W

D．正常人心脏跳动一次的时间约为5s

4．（2分）春日暖阳，游客们用相机记录白塘湖的美景：湖中石桥的“倒影”、水中鱼儿游动的“身影”、地面婆娑的“树影”……下列关于“影”的形成原理属于光的折射的是（　　）

A．石桥的“倒影” B．水中鱼的“身影”

C．游客的“背影” D．地面上的“树影”

5．（2分）自行车是一种低碳环保的交通工具，它的结构及使用与物理知识密切相关，下列对应关系不正确的是（　　）

A．停止蹬车，车不会立即停下来——物体受到惯性

B．自行车刹车把——省力杠杆

C．自行车轮胎表面有凸起的花纹——增大摩擦力

D．骑自行车匀速上坡的过程——机械能变大

6．（2分）如图所示的电路中，电源电压保持不变。闭合开关S，灯L正常发光，过了一段时间，观察到两电表的示数都变大，若电路中只有一处故障，且只发生在电阻R或L上，则电路故障是（　　）

A．灯L断路 B．灯L短路 C．电阻R短路 D．电阻R断路

二、填空题（每空1分，共18分）

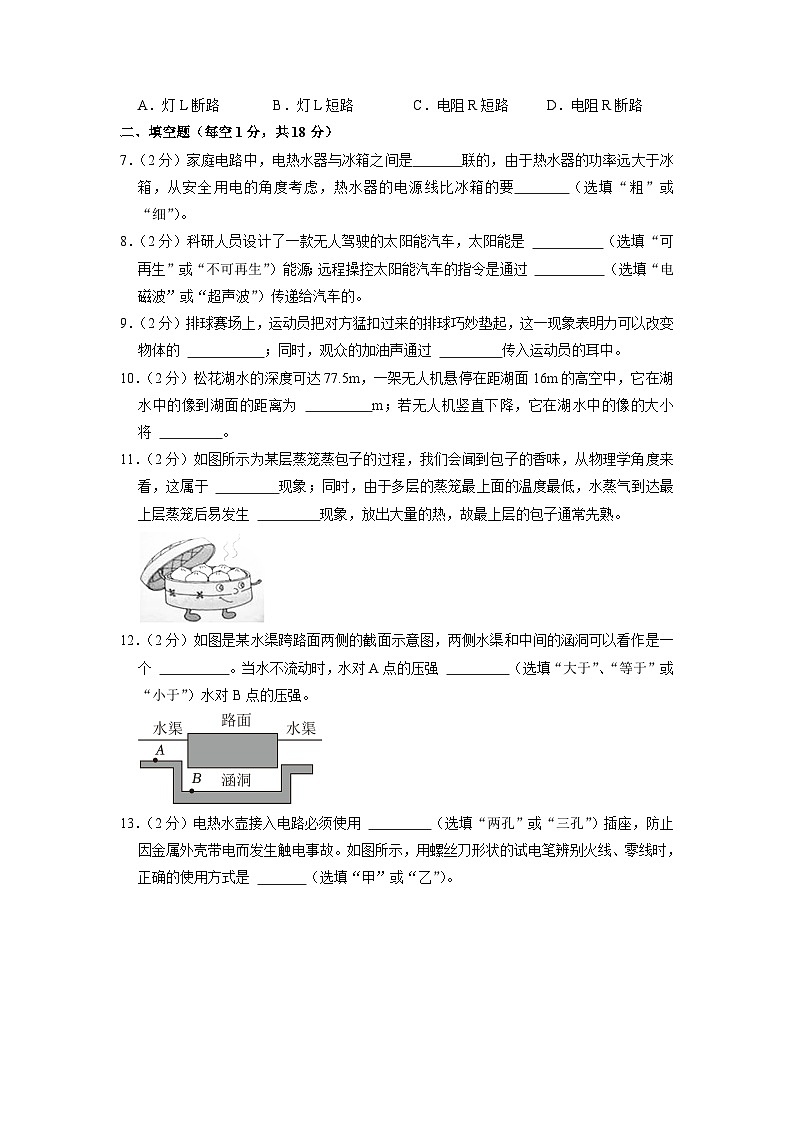

7．（2分）家庭电路中，电热水器与冰箱之间是　   　联的，由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要　   　（选填“粗”或“细”）。

8．（2分）科研人员设计了一款无人驾驶的太阳能汽车，太阳能是 　      　（选填“可再生”或“不可再生”）能源；远程操控太阳能汽车的指令是通过 　      　（选填“电磁波”或“超声波”）传递给汽车的。

9．（2分）排球赛场上，运动员把对方猛扣过来的排球巧妙垫起，这一现象表明力可以改变物体的 　       　；同时，观众的加油声通过 　     　传入运动员的耳中。

10．（2分）松花湖水的深度可达77.5m，一架无人机悬停在距湖面16m的高空中，它在湖水中的像到湖面的距离为 　     　m；若无人机竖直下降，它在湖水中的像的大小将 　     　。

11．（2分）如图所示为某层蒸笼蒸包子的过程，我们会闻到包子的香味，从物理学角度来看，这属于 　     　现象；同时，由于多层的蒸笼最上面的温度最低，水蒸气到达最上层蒸笼后易发生 　     　现象，放出大量的热，故最上层的包子通常先熟。

12．（2分）如图是某水渠跨路面两侧的截面示意图，两侧水渠和中间的涵洞可以看作是一个 　      　。当水不流动时，水对A点的压强 　     　（选填“大于”、“等于”或“小于”）水对B点的压强。

13．（2分）电热水壶接入电路必须使用 　     　（选填“两孔”或“三孔”）插座，防止因金属外壳带电而发生触电事故。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 　   　（选填“甲”或“乙”）。

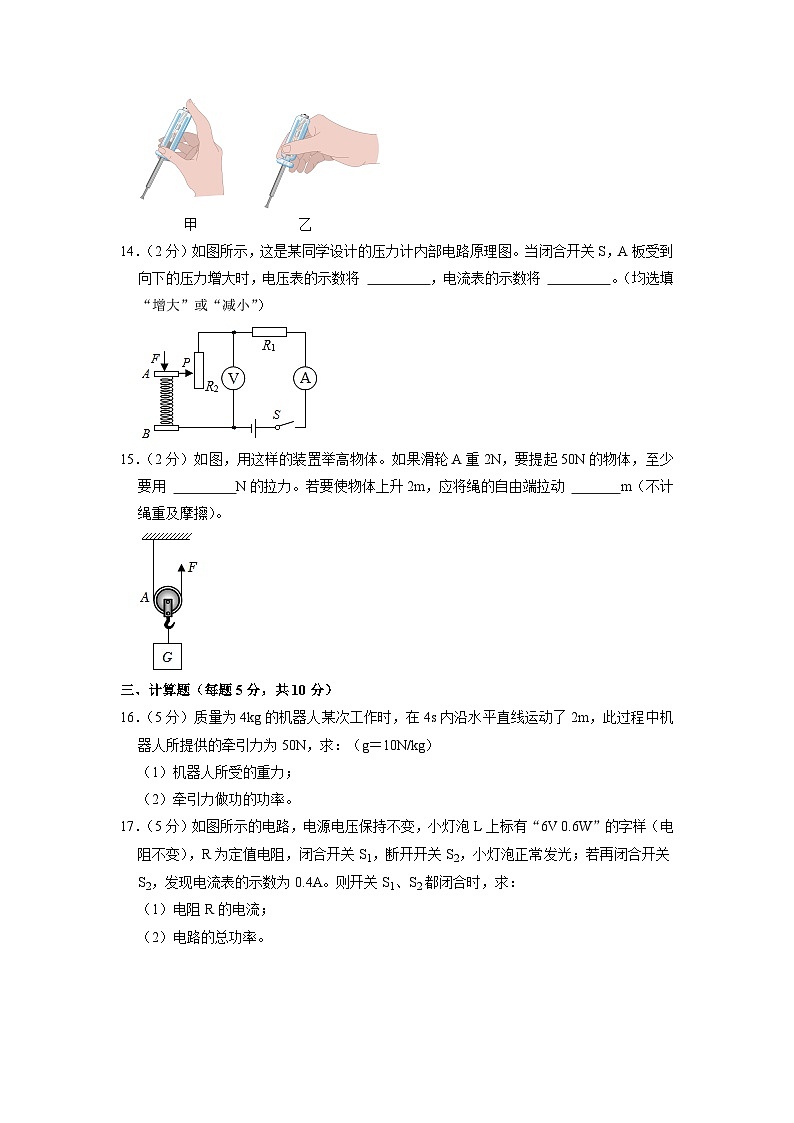

14．（2分）如图所示，这是某同学设计的压力计内部电路原理图。当闭合开关S，A板受到向下的压力增大时，电压表的示数将 　     　，电流表的示数将 　     　。（均选填“增大”或“减小”）

15．（2分）如图，用这样的装置举高物体。如果滑轮A重2N，要提起50N的物体，至少要用 　     　N的拉力。若要使物体上升2m，应将绳的自由端拉动 　   　m（不计绳重及摩擦）。

三、计算题（每题5分，共10分）

16．（5分）质量为4kg的机器人某次工作时，在4s内沿水平直线运动了2m，此过程中机器人所提供的牵引力为50N，求：（g＝10N/kg）

（1）机器人所受的重力；

（2）牵引力做功的功率。

17．（5分）如图所示的电路，电源电压保持不变，小灯泡L上标有“6V 0.6W”的字样（电阻不变），R为定值电阻，闭合开关S1，断开开关S2，小灯泡正常发光；若再闭合开关S2，发现电流表的示数为0.4A。则开关S1、S2都闭合时，求：

（1）电阻R的电流；

（2）电路的总功率。

四、简答题（每题2分，共6分）

18．（2分）寒冷的冬天，同学们在户外活动时，眉毛上会出现“白霜”，“白霜”是如何形成的？

19．（2分）冬季空气非常干燥，汽车在长途行驶过程中，车身上会吸附很多灰尘，这是为什么？

20．（2分）飞机的机翼要设计成“上凸下平”的形状（如图所示），这样设计有什么道理？

五、作图、实验与探究题（第21题6分、第24～26题各3分、第27题5分、第28题4分，共24分）

21．（2分）如图是一只站在水平地面上的兔子，请你画出兔子所受重力和支持力的示意图（画在重心O上）。

22．（2分）一束光照射到平面镜，请用光的反射定律做出反射光线。

23．（2分）闭合开关，小磁针静止时的指向如图所示，请你在图中标注出通电螺线管的N、S级，小磁针的N、S极。

24．（3分）用如图甲所示装置“探究冰熔化时温度的变化规律”：

①将碎冰装入试管中，安装好器材开始实验，熔化过程中试管中的碎冰逐渐变少，此过程碎冰吸收热量，温度 　     　；

②图乙是实验过程中某时刻温度计示数，此时温度为 　   　℃；

③实验结束后烧杯中的水没有沸腾，但水面却降低了，原因是水温升高，蒸发 　     　（选填“加快”或“减慢”）。

25．（3分）在“探究压力的作用效果与哪些因素有关”的实验中，小明利用多个完全相同的铁块和海绵进行了如图所示的实验。

（1）实验中通过观察海绵的 　       　来比较压力的作用效果；

（2）对比乙、丙两图可知：当压力一定时，受力面积越 　   　，压力的作用效果越明显；

（3）对比甲、丙两图，小明认为压力的作用效果与压力大小无关，他的观点是 　     　（选填“正确”或“错误”）的。

26．（3分）在“探究凸透镜成像规律”的实验中，如图所示，光屏上恰好成烛焰清晰的像。

（1）所成的像是烛焰倒立，　     　的实像；

（2）若保持图中凸透镜不动，将蜡烛移至光具座20cm刻度线处，为使光屏上再次出现烛焰清晰的像，应将光屏移到光具座的 　     　cm刻度线处；

（3）若将一眼镜片放在图中烛焰和凸透镜之间，光屏上的像变模糊，向右移动光屏，光屏上再次出现清晰的像，则该眼镜片可以用来矫正 　      　（选填“近视眼”或“远视眼”）。

27．（5分）小华同学在“伏安法”测电阻的实验中：

（1）如图甲所示的电路，闭合开关S，　     　（选填“电流”或“电压”）表有示数。

（2）她仔细检查电路，发现有一根导线连接错误。请你在图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的导线。

（3）正确连接电路后，闭合开关S，调节滑动变阻器的滑片P，当电压表的示数为2V时，观察到电流表的示数如图乙所示，则电阻R的阻值为 　     　Ω。

（4）接下来，她移动滑片P，又测了两组数据，目的是 　            　。

28．（4分）小明测量鸭蛋密度的步骤如图甲、乙、丙所示，乙图中鸭蛋完全浸没，乙、丙两图中的杯子底部等高且液面相平，请你根据图中电子秤显示的3个数据，帮助小明回答以下问题：（g取10N/kg）

（1）鸭蛋的体积V＝　     　cm3；鸭蛋的密度ρ＝　       　g/cm3；

（2）乙图中鸭蛋所受浮力F浮＝　      　N；若要让乙图中的鸭蛋由沉底变为悬浮，应向杯子中加入适量 　     　（选填“水”“食盐”或“酒精”）。

2023年吉林省白山市中考物理二模试卷

参考答案与试题解析

一、单项选择题（每题2分，共12分）

1．（2分）通常情况下，下列物体属于导体的是（　　）

A．铅笔芯 B．塑料尺 C．橡皮 D．考试试卷

【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。

常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体：塑料、玻璃、陶瓷、橡胶、干木棍、干燥的空气等。

【解答】解：A、铅笔芯，容易导电，是导体，故A正确；

BCD、塑料尺、橡皮、考试试卷都不容易导电，是绝缘体，故BCD错误。

故选：A。

【点评】本题考查常见导体和绝缘体区分，记忆一些常见的导体和绝缘体，对这类题型会有很大帮助。

2．（2分）下列实例，通过做功改变物体内能的是（　　）

A．敷冰降温 B．钻木取火 C．寒风刺骨 D．沐浴暖阳

【分析】改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。

【解答】解：A、敷冰降温，冰吸收热量，人体的温度降低、内能减少，是通过热传递的方式来改变物体内能的，故A错误；

B、钻木取火时，克服摩擦做功，是通过做功的方式来改变物体内能的，故B正确；

C、寒风刺骨，是通过热传递的方式来改变物体内能的，故C错误；

D、沐浴暖阳，是通过热传递的方式来改变物体内能的，故D错误。

故选：B。

【点评】此题是考查对做功和热传递改变物体内能的辨别，是中考热点，属于基础题目。

3．（2分）下列估测中与实际相符的是（　　）

A．一个铅球的质量约为50g

B．一本物理课本的重力约为2N

C．家用电冰箱的额定功率约为1000W

D．正常人心脏跳动一次的时间约为5s

【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。

【解答】解：A、中学生的质量在50kg左右，一个铅球的质量比50kg小得多，在5kg左右，故A错误；

B、一本物理课本的重力约200g＝0.2kg，受到的重力为G＝mg＝0.2kg×10N/kg＝2N，故B正确；

C、家用电冰箱的额定功率约为200W，故C错误；

D、正常人心脏跳动一次的时间约为1s，故D错误。

故选：B。

【点评】物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。

4．（2分）春日暖阳，游客们用相机记录白塘湖的美景：湖中石桥的“倒影”、水中鱼儿游动的“身影”、地面婆娑的“树影”……下列关于“影”的形成原理属于光的折射的是（　　）

A．石桥的“倒影” B．水中鱼的“身影”

C．游客的“背影” D．地面上的“树影”

【分析】当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅、筷子在水杯中会变弯等；逐项分析各情景运用的光学知识进行作答。

【解答】解：A、石桥的“倒影”，属于平面镜成像，是由光的反射形成的，故A错误；

B、水中鱼的“身影”，水中鱼上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是鱼的虚像，即鱼“影”是由光的折射形成的，故B正确；

C、游客的“背影”，是光线在游客身上发生了漫反射，是光的反射现象，故C错误；

D、地面上的“树影”，影子是由光的直线传播形成的，故D错误。

故选：B。

【点评】本题考查了光的直线传播、光的反射和折射，属于基础知识。

5．（2分）自行车是一种低碳环保的交通工具，它的结构及使用与物理知识密切相关，下列对应关系不正确的是（　　）

A．停止蹬车，车不会立即停下来——物体受到惯性

B．自行车刹车把——省力杠杆

C．自行车轮胎表面有凸起的花纹——增大摩擦力

D．骑自行车匀速上坡的过程——机械能变大

【分析】（1）一切物体都有保持原来运动状态不变的性质，叫惯性；惯性是物体的固有属性；

（2）要判断杠杆是省力杠杆还是费力杠杆，可依据杠杆的动力臂和阻力臂大小关系，若动力臂大于阻力臂，则是省力杠杆，省力杠杆省力但是费距离，而省距离的杠杆是费力杠杆；

（3）摩擦力大小的影响因素：压力和接触面粗糙程度；

（4）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大；机械能＝动能+重力势能。

【解答】解：A、惯性是物体的固有属性，不是力；停止蹬车，车不会立即停下来，是因为它具有惯性，而不能说受到惯性，故A错误；

B、自行车的刹车把，动力臂大于阻力臂，是省力杠杆，故B正确；

C、自行车轮胎表面有凸起的花纹，这样可以增大接触面的粗糙程度从而增大了摩擦力，故C正确；

D、自行车匀速上坡时，动能不变，重力势能增大，机械能增大，故D正确。

故选：A。

【点评】本题以自行车为内容，考查了有关杠杆的分类、惯性、摩擦力以及机械能的相关知识，属力学综合题，考查全面，值得关注。

6．（2分）如图所示的电路中，电源电压保持不变。闭合开关S，灯L正常发光，过了一段时间，观察到两电表的示数都变大，若电路中只有一处故障，且只发生在电阻R或L上，则电路故障是（　　）

A．灯L断路 B．灯L短路 C．电阻R短路 D．电阻R断路

【分析】根据电路图可知，灯泡与R串联，电压表测量灯泡两端的电压，电流表测量电路中的电流；根据电流表和电压表示数的变化分析电路故障的原因。

【解答】解：根据电路图可知，灯泡与R串联，电压表测量灯泡两端的电压，电流表测量电路中的电流；

闭合开关S，灯L正常发光，过了一段时间，观察到电流表示数变大，这说明电路是通路，电路的总电阻变小，电路出现了短路现象；电压表示数变大，说明电压表测量的是电源电压，所以故障是R短路。

故选：C。

【点评】此题考查电流表、电压表在电路故障中的作用判断，要结合电路图和两表特点进行分析。

二、填空题（每空1分，共18分）

7．（2分）家庭电路中，电热水器与冰箱之间是　并　联的，由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要　粗　（选填“粗”或“细”）。

【分析】家庭电路中的用电器是并联的；利用Q＝I2Rt以及影响导体电阻大小的因素来分析回答。

【解答】解：

电热水器与冰箱在工作时互不影响，是并联的；

由于电热水器的功率远大于冰箱，根据P＝UI可知，电热水器工作时的电流远大于冰箱，相同条件下热水器导线上产生的热量较多；为保证线路安全，在电流和通电时间一定时，电热水器选择较粗的电源线，可以减小导线电阻，根据Q＝I2Rt可知，电源线产生的热量减少，可防止电源线快速老化而引发安全事故。

故答案为：并；粗。

【点评】本题考查了家庭电路的连接方式、焦耳定律和影响导体电阻大小的因素等，与生活紧密相连，学以致用！

8．（2分）科研人员设计了一款无人驾驶的太阳能汽车，太阳能是 　可再生　（选填“可再生”或“不可再生”）能源；远程操控太阳能汽车的指令是通过 　电磁波　（选填“电磁波”或“超声波”）传递给汽车的。

【分析】（1）能够短期内从自然界中得到补充的能源叫可再生能源，不能短期内从自然界中得到补充的能源叫不可再生能源；

（2）电磁波能够传递信息。

【解答】解：太阳能是可再生能源；远程操控太阳能汽车的指令是通过电磁波传递给汽车的。

故答案为：可再生；电磁波。

【点评】本题考查了能源的分类、电磁波应用等知识，属于基础题。

9．（2分）排球赛场上，运动员把对方猛扣过来的排球巧妙垫起，这一现象表明力可以改变物体的 　运动状态　；同时，观众的加油声通过 　空气　传入运动员的耳中。

【分析】（1）力的作用效果有两个：①改变物体的形状；②以改变物体的运动状态；

（2）声音是由物体的振动产生的，声音能够在固体、液体、气体中传播。

【解答】解：（1）运动员把对方猛扣过来的球巧妙垫起，这一过程中球运动的方向和速度发生了改变，所以这一现象表明力可以改变物体的运动状态；

（2）声音能够在空气中传播，观众发出的加油声是通过空气传到运动员耳中的。

故答案为：运动状态；空气。

【点评】此题考查了力的作用效果和声音的传播，属于基础题。

10．（2分）松花湖水的深度可达77.5m，一架无人机悬停在距湖面16m的高空中，它在湖水中的像到湖面的距离为 　16　m；若无人机竖直下降，它在湖水中的像的大小将 　不变　。

【分析】平面镜所成的像和物体到平面镜的距离相等，像和物体大小相等。

【解答】解：无人机在湖中的像为平面镜成像。平面镜所成的像和物体到平面镜的距离相等，一架无人机悬停在距湖面16m的高空中，它在湖中的像到湖面的距离为16m；

平面镜所成的像和物体大小相等，若无人机竖直下降，它在水中的像将不变。

故答案为：16；不变。

【点评】本题考查平面镜成像特点的应用，难度不大。

11．（2分）如图所示为某层蒸笼蒸包子的过程，我们会闻到包子的香味，从物理学角度来看，这属于 　扩散　现象；同时，由于多层的蒸笼最上面的温度最低，水蒸气到达最上层蒸笼后易发生 　液化　现象，放出大量的热，故最上层的包子通常先熟。

【分析】（1）两种不同的物质相互接触时，彼此进入对方的现象叫扩散现象，扩散现象表明分子不停地做无规则的运动；

（2）水蒸气液化时会放出大量的热，据此判断；

【解答】解：（1）我们会闻到包子的香味，是香味分子运动到空气中，这是扩散现象。

（2）由于多层的蒸笼，最上面的温度最低，水蒸气到达最上面蒸笼后易发生液化现象，再放出大量的热，故最上层的包子通常先熟；

故答案为：扩散；液化。

【点评】通过一个事例考查了液化现象、扩散现象等知识点，与实际联系密切，是一道好题。

12．（2分）如图是某水渠跨路面两侧的截面示意图，两侧水渠和中间的涵洞可以看作是一个 　连通器　。当水不流动时，水对A点的压强 　小于　（选填“大于”、“等于”或“小于”）水对B点的压强。

【分析】连通器是上端开口，下端连通的仪器；根据p＝ρgh分析两点压强的大小关系。

【解答】解：两侧水渠和中间的涵洞底部是相通的，上端开口，相当于是一个连通器；

由图可知，A点的深度要小于B点的深度，根据p＝ρgh可知，水对A点的压强小于水对B点的压强。

故答案为：连通器；小于。

【点评】本题考查了连通器的应用、液体内部压强公式的应用，属于基础题。

13．（2分）电热水壶接入电路必须使用 　三孔　（选填“两孔”或“三孔”）插座，防止因金属外壳带电而发生触电事故。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 　甲　（选填“甲”或“乙”）。

【分析】（1）带金属外壳的家用电器要使用三脚插头，对应的插座要使用三孔插座。三孔插座的正确接法是“左零右火上接地”。

（2）使用试电笔时，手不能接触接触笔尖金属体，但要接触笔尾金属体。

【解答】解：电热水壶接入电路必须使用三孔插座，防止因金属外壳带电而发生触电事故。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是甲。

故答案为：三孔；甲。

【点评】本替考查了安全用电的基本原则，关键是知道三孔插座和试电笔的正确使用。

14．（2分）如图所示，这是某同学设计的压力计内部电路原理图。当闭合开关S，A板受到向下的压力增大时，电压表的示数将 　增大　，电流表的示数将 　减小　。（均选填“增大”或“减小”）

【分析】由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；根据压力的变化判断滑动变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化。

【解答】解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；

当闭合开关S，A板上受到的压力F增大时，滑片下移，R2接入电路的电阻变大，电路中的总电阻变大，

由I＝可知，电路中的电流变小，即电流表的示数变小；由U＝IR可知，定值电阻R1两端的电压变小，根据串联电路的电压规律可得：U2＝U﹣U1，由此可知，总电压不变，定值电阻两端的电压变小时，滑动变阻器两端电压变大，即电压表示数增大。

故答案为：增大；减小。

【点评】本题考查了学生对滑动变阻器的变阻原理、欧姆定律的掌握和运用，分析电路图，确认电路的连接方式是突破口，确认电压表的测量对象是关键。

15．（2分）如图，用这样的装置举高物体。如果滑轮A重2N，要提起50N的物体，至少要用 　26　N的拉力。若要使物体上升2m，应将绳的自由端拉动 　4　m（不计绳重及摩擦）。

【分析】轴和轮随物体一起升降的滑轮为动滑轮；

动滑轮可以省一半的力，但不能改变力的方向，且s＝2h。

【解答】解：图中是动滑轮，不计绳重及摩擦，拉力为：

F＝（G+G动）＝×（50N+2N）＝26N；

绳的自由端应拉动距离为：

s＝2h＝2×2m＝4m。

故答案为：26；4。

【点评】此题考查了动滑轮的工作特点，难度不大。

三、计算题（每题5分，共10分）

16．（5分）质量为4kg的机器人某次工作时，在4s内沿水平直线运动了2m，此过程中机器人所提供的牵引力为50N，求：（g＝10N/kg）

（1）机器人所受的重力；

（2）牵引力做功的功率。

【分析】（1）根据G＝mg求机器人所受的重力；

（2）利用W＝Fs求牵引力做的功，利用P＝求牵引力做功的功率。

【解答】解：（1）机器人所受的重力：G＝mg＝4kg×10N/kg＝40N；

（2）牵引力做的功：W＝Fs＝50N×2m＝100J，

牵引力做功的功率：P＝＝＝25W。

答：（1）机器人所受的重力为40N；

（2）牵引力做功的功率为25W。

【点评】本题考查重力公式和功率公式的应用，难度不大。

17．（5分）如图所示的电路，电源电压保持不变，小灯泡L上标有“6V 0.6W”的字样（电阻不变），R为定值电阻，闭合开关S1，断开开关S2，小灯泡正常发光；若再闭合开关S2，发现电流表的示数为0.4A。则开关S1、S2都闭合时，求：

（1）电阻R的电流；

（2）电路的总功率。

【分析】（1）根据电路图可知，闭合开关S1，断开开关S2，小灯泡正常发光，电路为小灯泡的简单电路，据此求出电源电压；根据I＝求出灯泡的额定电流；再闭合开关S2，灯泡与R并联，根据并联电路的电流规律求出R的电流；

（2）根据P＝UI求出电路的总功率。

【解答】解：（1）根据电路图可知，闭合开关S1，断开开关S2，电路为小灯泡的简单电路，小灯泡正常发光，则小灯泡两端电压为6V，电源电压为：U＝6V；

此时通过灯泡的电流为：IL＝＝＝0.1A；

再闭合开关S2，灯泡与R并联，电流表测量干路中的电流；根据并联电路的电流规律可知，通过R的电流为：IR＝I﹣IL＝0.4A﹣0.1A＝0.3A；

（2）电路的总功率为：P＝UI＝6V×0.4A＝2.4W。

答：（1）电阻R的电流为0.3A；

（2）电路的总功率为2.4W。

【点评】本题考查了并联电路的特点和电功率公式的灵活应用，难度不大。

四、简答题（每题2分，共6分）

18．（2分）寒冷的冬天，同学们在户外活动时，眉毛上会出现“白霜”，“白霜”是如何形成的？

【分析】凝华：物质从气态不经过液态而直接变成固态的现象，凝华过程要放出热量。

【解答】解：寒冷的冬天，同学们在户外活动时，嘴里呼出的水蒸气温度较高，水蒸气遇冷发生凝华，形成小冰晶附着在眉毛上。

【点评】本题考查了凝华的定义与特点，属于基础性题目。

19．（2分）冬季空气非常干燥，汽车在长途行驶过程中，车身上会吸附很多灰尘，这是为什么？

【分析】摩擦起电是电子由一个物体转移到另一个物体的结果；得到电子的物体带负电，失去电子的物体带正电；摩擦过的物体具有吸引轻小物体的现象。

【解答】答：冬季空气非常干燥，汽车行在驶过程中，车身与空气摩擦带上电荷，因为带电体具有吸引轻小物体的性质，所以车身上会吸附很多灰尘。

【点评】此题考查了带电体的性质、摩擦起电的实质，难度不大，是一道基础题。

20．（2分）飞机的机翼要设计成“上凸下平”的形状（如图所示），这样设计有什么道理？

【分析】流体压强与流速有关，流速越大的地方压强越小。

【解答】答：因为机翼模型上表面弯曲，下表面平直，气流通过机翼上、下方时，相同时间内，空气经过上方的路程比下方路程长，上方的流速大，压强小，下方的流速小，压强大，机翼在压强差下产生向上的升力。

【点评】本题考查了流体压强与流速的关系，属于基础题。

五、作图、实验与探究题（第21题6分、第24～26题各3分、第27题5分、第28题4分，共24分）

21．（2分）如图是一只站在水平地面上的兔子，请你画出兔子所受重力和支持力的示意图（画在重心O上）。

【分析】站在水地面上的兔子，受到了平衡力的作用，即受到了竖直向下的重力和竖直向上的支持力是一对平衡力，大小相等，方向相反，根据力的示意图的画法作图。

【解答】解：从重心O沿竖直向下的方向和竖直向上的方向各画一条带箭头、等长的线段，分别表示重力G和支持力F，如图所示：

【点评】画力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。

22．（2分）一束光照射到平面镜，请用光的反射定律做出反射光线。

【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线。

【解答】解：图中已经画出法线，然后根据反射光线、入射光线分居法线两侧，反射角等于入射角在法线右侧画出反射光线。如图所示：

【点评】该题考查光的反射作图，首先要掌握光的反射定律，特别是反射角与入射角的关系；属于学生必须掌握的一项基本技能。

23．（2分）闭合开关，小磁针静止时的指向如图所示，请你在图中标注出通电螺线管的N、S级，小磁针的N、S极。

【分析】根据安培定则判定螺线管的极性；根据磁极间的相互作用规律判定小磁针的极性。

【解答】解：由图可知，电流从螺线管的左端流入，根据安培定则可知，螺线管的右端为N极、左端为S极，根据异名磁极相互吸引可知，小磁针的左端为S极、右端为N极，如图所示：

【点评】安培定则建立了螺线管中电流与两端磁极极性的关系，要做到能根据电流判断出磁极极性，也要根据磁极极性判断出电流方向或电源正负极。

24．（3分）用如图甲所示装置“探究冰熔化时温度的变化规律”：

①将碎冰装入试管中，安装好器材开始实验，熔化过程中试管中的碎冰逐渐变少，此过程碎冰吸收热量，温度 　不变　；

②图乙是实验过程中某时刻温度计示数，此时温度为 　4　℃；

③实验结束后烧杯中的水没有沸腾，但水面却降低了，原因是水温升高，蒸发 　加快　（选填“加快”或“减慢”）。

【分析】①晶体在熔化的过程中，吸收热量，温度保持不变；

②温度计读数时，视线与液面相平，看清分度值，并区分是“零上”还是“零下”；

③表面积越大，液体温度越高，液体表面空气流动速度越大，液体蒸发越快。

【解答】解：①因冰是晶体，故冰在熔化过程中吸收热量，但温度保持在熔点不变。

②由图乙可知，温度计的分度值为1℃，故温度计的示数为4℃。

③实验结束后水的温度升高，使得水的蒸发加快，导致水面下降。

故答案为：①不变；②4；③加快。

【点评】本题探究冰熔化时温度的变化规律，考查晶体熔化的特点、温度计的读数和影响蒸发快慢的因素，难度不大。

25．（3分）在“探究压力的作用效果与哪些因素有关”的实验中，小明利用多个完全相同的铁块和海绵进行了如图所示的实验。

（1）实验中通过观察海绵的 　凹陷程度　来比较压力的作用效果；

（2）对比乙、丙两图可知：当压力一定时，受力面积越 　小　，压力的作用效果越明显；

（3）对比甲、丙两图，小明认为压力的作用效果与压力大小无关，他的观点是 　错误　（选填“正确”或“错误”）的。

【分析】（1）根据转换法，实验通过海绵的凹陷程度来反映压力的作用效果，海绵的凹陷程度越大，压力作用效果越明显；

（2）压力的作用效果与压力的大小和受力面积的大小有关，研究压力的作用效果与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答；

（4）由控制变量法，研究压力作用效果与压力大小关系时，要控制受力面积相同。

【解答】解：（1）本实验通过海绵的凹陷程度来反映压力的作用效果，采用了转换法；

（2）压力的作用效果与压力的大小和受力面积的大小有关，研究压力的作用效果与其中一个因素的关系时，要控制另外一个因素不变。对比乙、丙两图可知，压力相同，乙中受力面积小，压力作用效果明显，故可以得出：当压力一定时，压力作用效果与受力面积有关；

（3）研究压力作用效果与压力大小关系时，要控制受力面积相同，对比甲、丙两图，小明认为压力作用效果与压力大小无关，他的观点是错误的，理由是没有控制受力面积相同。

故答案为：（1）凹陷程度；（2）小；（3）错误。

【点评】本题探究“压力的作用效果跟什么因素有关”的实验，主要考查控制变量法及转换法的应用，体现了对过程和方法的考查。

26．（3分）在“探究凸透镜成像规律”的实验中，如图所示，光屏上恰好成烛焰清晰的像。

（1）所成的像是烛焰倒立，　放大　的实像；

（2）若保持图中凸透镜不动，将蜡烛移至光具座20cm刻度线处，为使光屏上再次出现烛焰清晰的像，应将光屏移到光具座的 　65　cm刻度线处；

（3）若将一眼镜片放在图中烛焰和凸透镜之间，光屏上的像变模糊，向右移动光屏，光屏上再次出现清晰的像，则该眼镜片可以用来矫正 　近视眼　（选填“近视眼”或“远视眼”）。

【分析】（1）凸透镜成实像时，物距小于像距，成倒立、放大的实像；

（2）凸透镜成实像时，光路是可逆的，据此分析；

（3）凹透镜对光线具有发散作用，可以矫正近视眼。

【解答】解：（1）由图可知此时物距小于像距，故所成的像为倒立、放大的实像。

（2）移动蜡烛之前物距是15cm，像距是30cm，移动蜡烛之后，物距变为30cm，由光路可逆的原理可知，此时像距为15cm，即光屏应移到光具座的65cm刻度线处，且此时光屏上成倒立、缩小的实像。

（3）因为放置该镜片后，要向后移动光屏才能再次出现清晰的像，说明该镜片使光线发散，所以该镜片为凹透镜，可以用来矫正近视眼。

故答案为：（1）放大；（2）65；（3）近视眼。

【点评】凸透镜成像规律是光学内容的难点，要解决此类问题，首先要熟练掌握成像特点与物距、像距的关系，对规律进行总结。

27．（5分）小华同学在“伏安法”测电阻的实验中：

（1）如图甲所示的电路，闭合开关S，　电压　（选填“电流”或“电压”）表有示数。

（2）她仔细检查电路，发现有一根导线连接错误。请你在图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的导线。

（3）正确连接电路后，闭合开关S，调节滑动变阻器的滑片P，当电压表的示数为2V时，观察到电流表的示数如图乙所示，则电阻R的阻值为 　10　Ω。

（4）接下来，她移动滑片P，又测了两组数据，目的是 　取平均值，减小误差　。

【分析】（1）分析实物电路可知，电压表和电流表串联后并联在电阻R两端，根据电压表在电路中相当于断路可知电流表有无示数，此时电压表测电阻R两端的电压，据此分析电压表有无示数；

（2）在该实验中，电流表应与电阻R串联，电压表应与电阻R并联，据此改正实物电路；

（3）电流表读数时注意选择的量程、分度值，根据R＝计算电阻R的阻值；

（4）多次测量取平均值，目的是为了减小误差。

【解答】解：（1）分析图甲可知，电压表和电流表串联后并联在电阻R两端，因电压表在电路中相当于断路，故电流表无示数，此时电压表测电阻R两端的电压，则电压表有示数；

（2）在该实验中，电流表应与电阻R串联，电压表应与电阻R并联，改正后如图所示：

；

（3）当电压表的示数为2V时，观察到电流表示数如图乙所示，电流表接0～0.6A量程，分度值为0.02A，则电流表的示数为0.2A，

电阻R的阻值为：R＝＝＝10Ω；

（4）接下来，她移动滑片P，又测了两组数据，分别计算定值电阻的阻值，最后取平均值，目的是减小误差。

故答案为：（1）电压； （2）图见解答；（3）10；（4）取平均值，减小误差。

【点评】本意考查实物电路的正确连接及欧姆定律的应用，属于基础实验的考查，难度不大。

28．（4分）小明测量鸭蛋密度的步骤如图甲、乙、丙所示，乙图中鸭蛋完全浸没，乙、丙两图中的杯子底部等高且液面相平，请你根据图中电子秤显示的3个数据，帮助小明回答以下问题：（g取10N/kg）

（1）鸭蛋的体积V＝　70　cm3；鸭蛋的密度ρ＝　1.15　g/cm3；

（2）乙图中鸭蛋所受浮力F浮＝　0.7　N；若要让乙图中的鸭蛋由沉底变为悬浮，应向杯子中加入适量 　食盐　（选填“水”“食盐”或“酒精”）。

【分析】（1）根据电子秤示数读出鸭蛋的质量；求出取出鸭蛋后加入的水的质量，根据加入的水的体积等于鸭蛋的体积解答；根据鸭蛋的质量和体积求出鸭蛋的密度；

（2）根据阿基米德原理求出浮力的大小；根据浮沉条件分析解答即可。

【解答】解：

（1）由甲图可知，电子秤的示数为80.5g，即鸭蛋的质量m′＝80.5g；

取出鸭蛋后加入水的质量：m＝80.5g+202.0g﹣212.5g＝70g；

加入水的体积即为鸭蛋的体积：V＝＝＝70cm3；

鸭蛋的密度：ρ'＝＝＝1.15g/cm3；

（2）根据阿基米德原理可知鸭蛋所受浮力等于排开水的重力，即F浮＝G排＝mg＝0.07kg×10N/kg＝0.7N；

乙图中鸭蛋是沉底的，说明水的密度小于鸭蛋的密度，要使鸭蛋变为悬浮，即要求液体密度等于鸭蛋的密度，就应向水中加入适量的密度大于水的食盐。

故答案为：（1）70；1.15； （2）0.7；食盐。

【点评】本题考查了阿基米德原理、物体浮沉条件的应用和密度的计算，属于中等难度习题。
