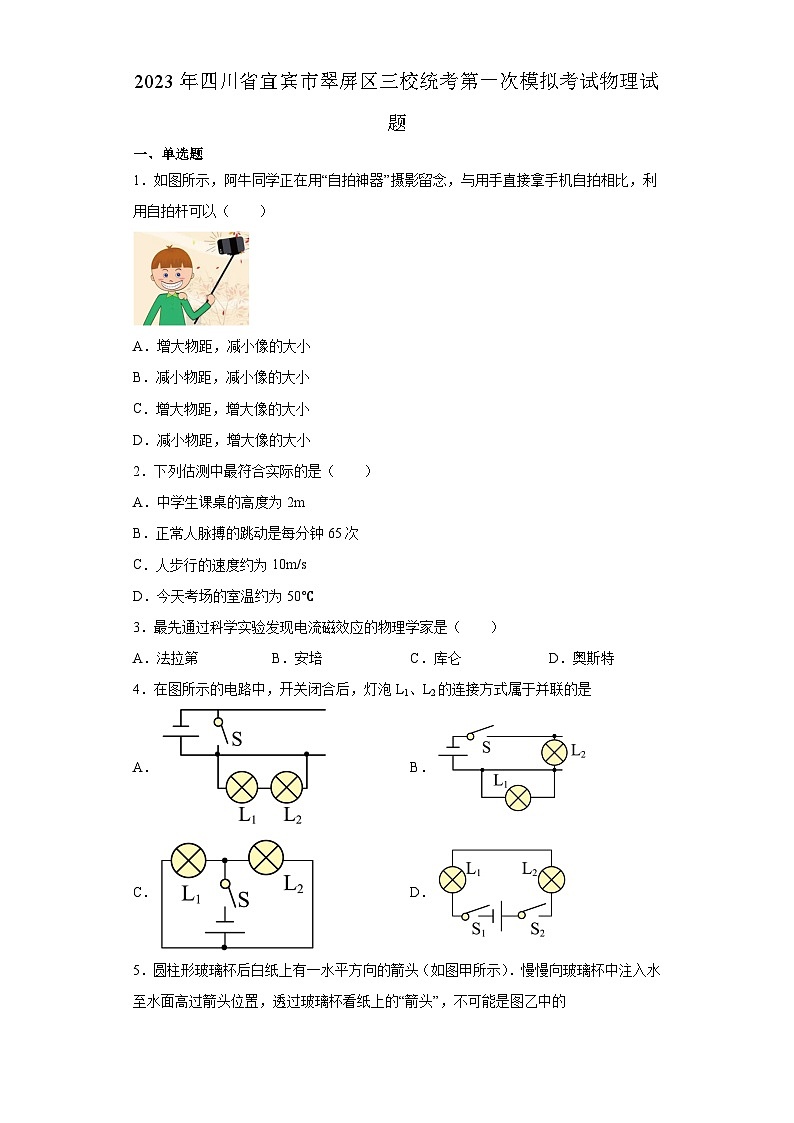

    2023四川省宜宾市翠屏区三校统考第一次模拟考试物理试题

    一、单选题

    1.如图所示,阿牛同学正在用自拍神器摄影留念,与用手直接拿手机自拍相比,利用自拍杆可以(  )

    A.增大物距,减小像的大小

    B.减小物距,减小像的大小

    C.增大物距,增大像的大小

    D.减小物距,增大像的大小

    2.下列估测中最符合实际的是(  )

    A.中学生课桌的高度为2m

    B.正常人脉搏的跳动是每分钟65

    C.人步行的速度约为10m/s

    D.今天考场的室温约为50℃

    3.最先通过科学实验发现电流磁效应的物理学家是(  )

    A.法拉第 B.安培 C.库仑 D.奥斯特

    4.在图所示的电路中,开关闭合后,灯泡L1L2的连接方式属于并联的是

    A B

    C D

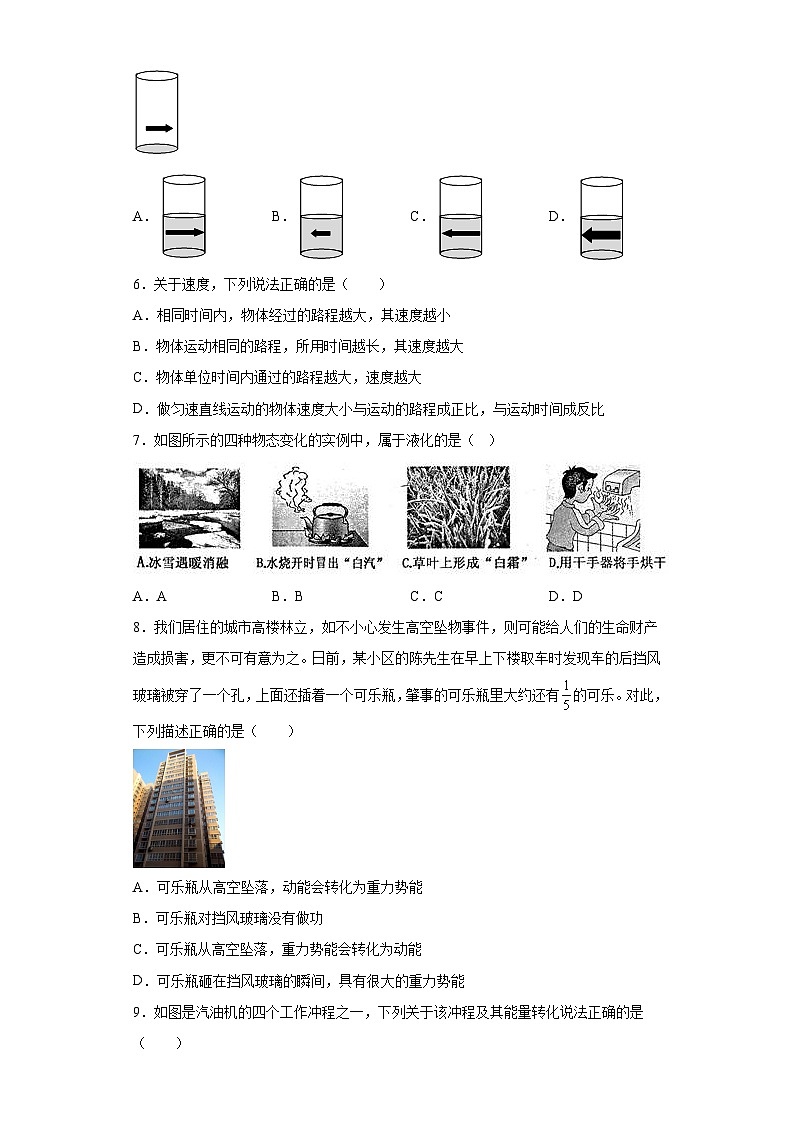

    5.圆柱形玻璃杯后白纸上有一水平方向的箭头(如图甲所示).慢慢向玻璃杯中注入水至水面高过箭头位置,透过玻璃杯看纸上的箭头,不可能是图乙中的

    A B C D

    6.关于速度,下列说法正确的是(  )

    A.相同时间内,物体经过的路程越大,其速度越小

    B.物体运动相同的路程,所用时间越长,其速度越大

    C.物体单位时间内通过的路程越大,速度越大

    D.做匀速直线运动的物体速度大小与运动的路程成正比,与运动时间成反比

    7.如图所示的四种物态变化的实例中,属于液化的是(

    AA BB CC DD

    8.我们居住的城市高楼林立,如不小心发生高空坠物事件,则可能给人们的生命财产造成损害,更不可有意为之。日前,某小区的陈先生在早上下楼取车时发现车的后挡风玻璃被穿了一个孔,上面还插着一个可乐瓶,肇事的可乐瓶里大约还有的可乐。对此,下列描述正确的是(  )

    A.可乐瓶从高空坠落,动能会转化为重力势能

    B.可乐瓶对挡风玻璃没有做功

    C.可乐瓶从高空坠落,重力势能会转化为动能

    D.可乐瓶砸在挡风玻璃的瞬间,具有很大的重力势能

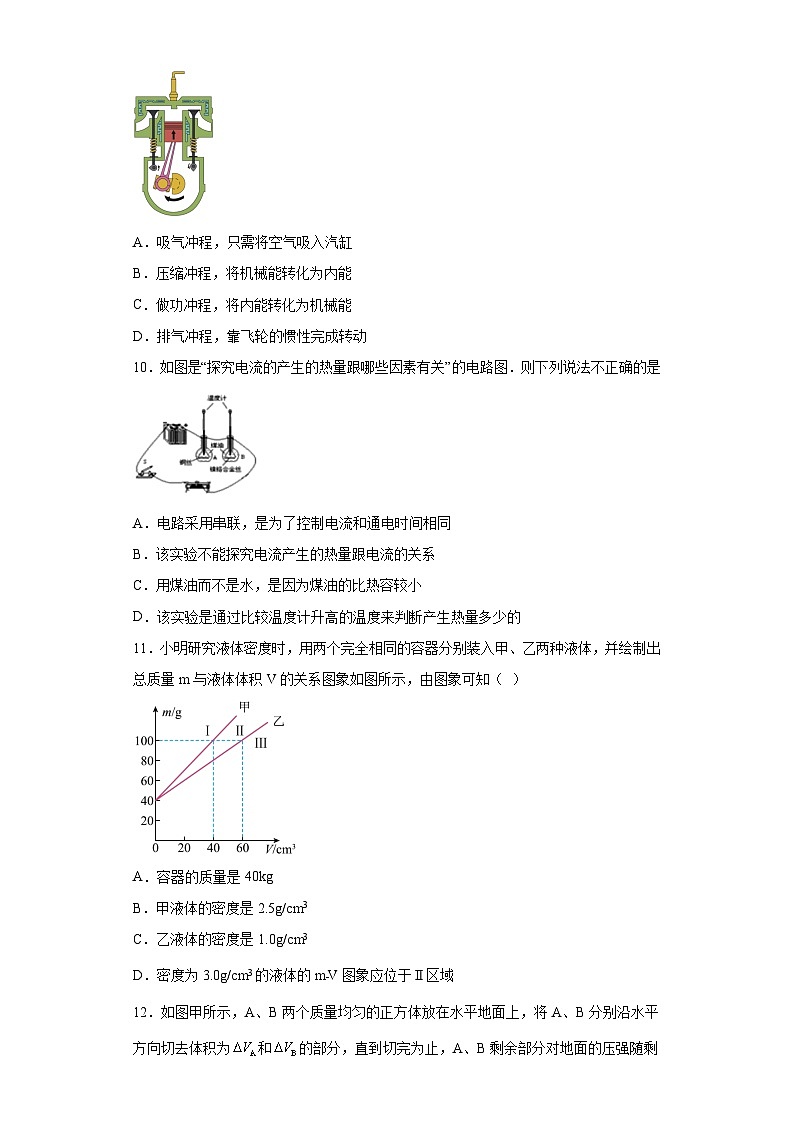

    9.如图是汽油机的四个工作冲程之一,下列关于该冲程及其能量转化说法正确的是(  )

    A.吸气冲程,只需将空气吸入汽缸

    B.压缩冲程,将机械能转化为内能

    C.做功冲程,将内能转化为机械能

    D.排气冲程,靠飞轮的惯性完成转动

    10.如图是探究电流的产生的热量跟哪些因素有关的电路图.则下列说法不正确的是

    A.电路采用串联,是为了控制电流和通电时间相同

    B该实验不能探究电流产生的热量跟电流的关系

    C.用煤油而不是水,是因为煤油的比热容较小

    D.该实验是通过比较温度计升高的温度来判断产生热量多少的

    11.小明研究液体密度时,用两个完全相同的容器分别装入甲、乙两种液体,并绘制出总质量m与液体体积V的关系图象如图所示,由图象可知(

    A.容器的质量是40kg

    B.甲液体的密度是2.5g/cm3

    C.乙液体的密度是1.0g/cm3

    D.密度为3.0g/cm3的液体的mV图象应位于区域

    12.如图甲所示,AB两个质量均匀的正方体放在水平地面上,将AB别沿水平方向切去体积为的部分,直到切完为止,AB剩余部分对地面的压强随剩余部分体积的变化关系如图乙所示,已知物体A的密度为3g/cm3。则下列说法正确的是(  )

    A.物体A的高为20cm

    B.物体B的密度为0.75g/cm3

    C.将AB切下部分叠到对方剩余部分正上方,若叠放后AB对地面的压强相等,则

    D.若,则A剩余部分对地面的压强一定大于B剩余部分对地面的压强



    二、多选题

    13.在防范甲型H1N1流感疫情中,医务人员发挥了重要作用,他们工作时所采取的许多措施和用到的器械中,包含着许多物理知识,下列有关解释中正确的是(  )

    A.体温计用水银做测温液体,主要是因为水银的密度很大

    B.牙医借助平面镜成像的特点看清牙齿的背面

    C.喷洒消毒液后,能闻到消毒液气味,是分子的扩散现象

    D.夹消毒棉的镊子头部刻有花纹,是为了增大摩擦

    14.如图所示的电路中,甲、乙为电流表或电压表。要使小灯泡L1L2均能发光。则下列说法正确的是(  )

    AS1S2都闭合,甲为电流表,乙为电压表 BS1S2都闭合,甲为电压表,乙为电流表

    CS1闭合、S2断开,甲、乙均为电流表 DS1S2都闭合,甲、乙均为电压表

    15.如图所示,是一个蓄水箱示意图,箱内装满水,MN是管内同一水平线上的两点,K是阀门,K关闭时MN两点的压强分别为pMpNK打开流出水时,MN两点的压强分别为pMpN,则(  )

    ApMpN BpMpN

    CpMpN DpMpN

    16.甲、乙两个完全相同的圆柱形容器放在水平桌面上,容器内盛有不同种类的液体。将完全相同的实心物块AB分别用一根不计质量的细线拉住并浸没在液体中,AB均不与容器接触,此时甲、乙两容器中液面相平,如图所示。已知细线对物块AB的拉力大小相等且不为零,下列判断中正确的是(  )

    A.物块A受到的浮力大于物块B受到的浮力

    B.物块的密度等于两种液体密度之和的一半

    C.剪断两根细线,物块都静止时,甲容器对桌面的压力小于乙容器对桌面的压力

    D.剪断两根细线,物块都静止时,甲容器底所受液体压强大于乙容器底所受液体压强



    三、填空题

    17.汽油机的______冲程把机械能转化为内能;汽油机在一段时间内消耗了2kg汽油,这些汽油完全燃烧,可放出______J的热量。(q汽油4.6×107J/kg

    18.如图所示是四冲程汽油机工作时的压缩冲程,此过程中通过____方式使汽缸内燃料混合物的内能____(选填增大减小),若其工作时,曲轴转速为1200r/min,此汽油机1s内完成_____个工作循环.

    19.已知两盏灯L1L2的电阻关系是R1<R2,现将它们串联在电路中,则两灯电压之间的关系是U1____U2;两灯消耗的电功率的关系是P1____P2(<>=)

    20.如图所示,电流表有两个量程为0~0.6A0~3A.开关闭合时,AlA2的指针偏转角度相同,且此时通过LlL3的电流之比为18;当把灯泡Ll从电路中拆除时,发A2的示数减少了0.32A,则通过Ll的电流为____________AL2的电流为____________A



    四、实验题

    21.如图所示,甲图是探究晶体熔化时温度的变化规律实验装置。

    (1)该实验中存在一个错误操作是 _____

    (2)乙图是改正错误后根据实验数据所绘制的温度时间图象,由图可知该晶体在第5分钟时处于 _____ 态。

    (3)丙图是温度计在第3分钟时的示数,则该晶体的熔点为 _____

    22.有两只相同的烧杯,分别盛有体积相同的水和酒精,但没有标签,小李采用闻气味的方法判断出无气味的是水,小唐则采用压强计进行探究:

    1)若压强计的气密性很差,用手指不论轻压还是重压橡皮膜时,发现U形管两边液柱的高度差变化______________(选填)。小唐把调节好的压强计放在空气中时,U形管两边的液面应该在______

    2)小唐把金属盒分别浸入到两种液体中,发现图甲中U形管两边的液柱高度差较小,认为图甲烧杯中盛的是酒精,他的结论是不可靠的,因为没有控制金属盒在液体中的______相同。

    3)小唐发现在同种液体中,金属盒离液面的距离越深,U形管两边液柱的高度差就越大,表示液体的压强越______

    4)小唐还发现在同种液体中,金属盒距液面的距离相同时,只改变金属盒的方向,U形管两边液柱的高度差不变,表明在相同条件下,液体内部向各个方向的压强______



    五、计算题

    23.下表为一台电烤箱的铭牌,其内部简化电路如图所示,R1R2均为电热丝。

    ××牌电烤箱

    额定电压

    220V

    额定功率

    高温挡

    1100W

    低温挡

    440W

    电源频率

    50Hz

    求:

    1)电烤箱在高温挡正常工作10min所消耗的电能;

    2)电路中R2的阻值;

    3)电烤箱在低温挡正常工作时R1的功率。

    24.小华买了一只宜兴茶壶如图所示。她听说宜兴茶壶是用宜兴特有的泥土材料制成的,很想知道这种材料的密度。于是她用天平测出整个茶壶的质量为256g,其中壶盖的质量为50.8g,他把壶盖浸没在装满水的溢水杯中,并测得溢出水的体积是,则:

    1)请你帮小华算出这种材料的密度是多少?

    2)求出制作整个茶壶所有材料的体积?





    六、作图题

    25.(1)请根据图中的折射光线画出它所对应的入射光线。

    2)重为2牛的小球漂浮在水面上,请在图中用力的图示法画出小球所受的浮力。

    3)如图是门把手的示意图,请你画出使它转动的力F的力臂。


    参考答案:

    1A

    【详解】自拍杆增大了人与镜头的距离,物距增大了,像距就会减小,像也会变小。

    故选A

    2B

    【详解】A.中学生身高约1.6m,课桌的高度为中学生身高的一半,所以课桌的高度约为0.8m,故A不符合题意;

    B.正常人脉搏1分钟跳动约70次,接近65次,故B符合题意;

    C.人正常步行时,每秒走两步,每步约0.6m,所以人步行的速度约为1.2m/s,故C不符合题意;

    D.今天考场的室温低于人体正常体温37℃,室温约为20℃,故D不符合题意。

    故选B

    3D

    【分析】任何通有电流的导线,都可以在其周围产生磁场的现象,称为电流的磁效应;丹麦物理学家奥斯特在1820年发表题为《关于磁针上电流碰撞的实验》的论文,向科学界宣布了电流的磁效应。

    【详解】A.法拉第发现了电磁感应现象,故A不符合题意;

    B.安培建立了安培定则,用于判断通电螺线管的磁极,故B不符合题意;

    C.法国物理学家库仑发现了电荷相互作用的定律,故C不符合题意;

    D.奥斯特发现了通电导体周围存在磁场,是第一个发现电流磁效应的科学家,故D符合题意。

    故选D

    4C

    【详解】由题图可知,选项ABD的图中闭合开关后,两灯泡串联,属于串联电路;选项C的图中电流有两条流通路径,属于并联电路。故选C

    5D

    【详解】向圆柱形玻璃杯中注水,圆柱形的水柱相当于凸透镜,透过凸透镜观察白纸上的水平箭头.

    图中的像相对于物体是正立、放大的,当物体在凸透镜的焦距之内时可以成正立放大的虚像,故A有可能.

    当物体在凸透镜的二倍焦距之外时,可以成倒立、缩小的实像,故B有可能.

    CD图中的像相对于物体是倒立的、放大的,只是左右放大,上下不放大,故C有可能,D不可能.D符合题意为答案.

    6C

    【分析】物体单位时间内通过的路程叫速度,速度是表示物体运动快慢的物理量,据此分析判断。

    【详解】A.根据可知,物体在相同的时间内,通过的路程越大,物体运动越快,速度越大,故A错误;

    B.根据可知,通过相同的路程,所用时间越长,物体运动越慢,速度越小,故B错误;

    C.物体单位时间内通过的路程越大,速度越大,相同时间内,通过的路程越长,运动速度越大,故C正确;

    D.做匀速直线运动的物体速度保持不变,不同的匀速直线运动速度不同,故D错误。

    故选C

    7B

    【详解】A、冰雪消融,固态冰变为液态水,属于熔化现象,故A错误;

    B、水烧时冒出的白气是壶中的水蒸气冒出遇冷形成的小水珠,是液化现象,故B正确.

    C、霜是固态小冰晶,是空气中的水蒸气凝华形成的,故C错误;

    D、用干手器将将手烘干,液态水变为水蒸气,属于汽化现象,故D错误;

    故选B

    8C

    【详解】AC.可乐瓶从高空坠落,高度越来越低,速度越来越大,重力势能转化为动能,故A错误,C正确;

    B.可乐瓶将挡风玻璃击穿了一个孔,很明显是对物体做了功,故B错误;

    D.可乐瓶砸在挡风玻璃的瞬间,其速度达到最大,具有很大的动能,故D错误。

    故选C

    9B

    【详解】由图可知,内燃机的两个气门都关闭,活塞向上运动,所以是压缩冲程,该冲程是活塞上升压缩汽缸内的气体,使气体内能增大,燃料燃烧产生高温高压的燃气,机械能转化为内能,故B正确,ACD错误。

    故选B

    10B

    【详解】A、实验采用控制变量法进行研究,电路采用串联,是为了控制电流和通电时间相等,故A正确;

    B、电路中接有滑动变阻器,可以改变电路中的电流,故可以研究电流通过导体产生的热量与电流之间的关系,故B错误;

    C、实验中使用煤油而不使用水的原因是水的比热容比煤油的比热容大,相同条件下,温度计的示数变化不如使用煤油明显,故C正确;

    D、分析AB两瓶中温度计示数的变化即升高的温度,来反应电流通过导体产生热量的多少得到结论,故D正确.

    故选B

    11C

    【详解】A.液体体积为零时质量应为零,由图象知液体体积为零时对应质量为,该质量为容器故容器的质量是,故A不符合题意;

    B.由图象知甲液体体积

    此时甲液体的质量

    所以甲液体的密度

    B不符合题意;

    C.由图象知乙液体体积

     此时乙液体的质量

    所以乙液体的密度

    C符合题意;

    D.因密度是3.0g/cm3 的液体的密度比甲的密度还大,根据 可知,质量相同时,该液体的体积小于甲的体积,故该液体的质量与体积关系图象应该在I区,故D不符合题意。

    故选C

    12C

    【详解】A.水平地面上的正方体对水平地面的压强



    右图中,当V=1×103cm3时,p=3×103Pa,正方体的边长

    物体的密度

    由左图知,A的体积更小,靠近p轴的线段表示A的压强和体积的关系,A的边长是10cm,故A错误;

    B.另一条线段是B的压强和体积的关系,当VB=8×103cm3时,pB=3×103PaB正方体的边长

    B的密度

    B错误;

    CA的质量

    mA=ρAVA=3g/cm3×1×103cm3=3000g=3kg

    B的质量

    mB=ρBVB=1.5g/cm3×8×103cm3=12000g=12kg

    A的受力面积

    SA=(0.1m)2=0.01m2

    的受力面积

    SB=(0.2m)2=0.04m2

    SASB=0.01m2∶0.04m2=1∶4

    因切割叠放后对地面的压强相等,由F=pS可知切割叠放后对地面的压力之比为1∶4;设切割的体积分别为ΔVAΔVB,则切割叠放后对地面的压力分别为

    F′A=GAGAGB=mAg-ρAΔVAg+ρBΔVBg

    F′B=GBGBGA=mBg-ρBΔVBg+ρAΔVAg

    得到

    ΔVA∶ΔVB=1∶2

    C正确;

    D.若

    则剩余部分对地面的压强分别为

    所以A剩余部分对地面的压强小于B剩余部分对地面的压强,故D错误。

    故选C

    13BCD

    【详解】A.体温计用水银做测温液体,主要是因为水银的比热容小。故A错误;

    B.平面镜最重要的应用就是平面镜成像,牙医就是借助平面镜成像的特点看清牙齿的背面的。故B正确;

    C因为一切物质的分子都在不停的做无规则运动,所以喷洒消毒液后,能闻到消毒液气味。故C正确;

    D.增大接触面的粗糙程度可以增大摩擦,夹消毒棉的镊子头部刻有花纹,是为了增大摩擦。故D正确。

    故选BCD

    14CD

    【详解】ABDS1S2都闭合,乙与灯泡并联,为电压表;甲与整个电路并联,为电压表。故AB错误,D正确;

    CS1闭合、S2断开,乙串联在干路上,为电流表;甲与L2串联,为电流表,故C正确。

    故选CD

    15AD

    【详解】AB、当阀门K关闭时,MN所处的深度相同,水的密度一定,根据p=ρgh可知,K关闭时MN两点的压强大小是PM=PN,故A正确,B错误;

    CDK打开流出水时,M处的横截面积大,N处的横截面积小,同质量的水流过时,M处的流速小,压强大,N处的流速大,压强小,即PMPN.故C错误,D正确.

    故选AD

    【点睛】本题既考查了液体压强公式的应用,同时还考查了流体压强与流速的关系,都是我们必须熟知的.

    16ABD

    【详解】AB.设绳子拉力为F,物重为G,由题可知,A的浮力为

    FA=F+G

    B的浮力为

    FB=G-F

    所以

    FA>FB

    A正确;

    由上可得

    FA+FB=2G

    AB排开液体的体积相同,根据阿基米德原理可知

    FA=ρgVFB=ρgV

    所以

    ρ>ρ

    ρgV +ρgV =2G=2ρgV

    所以可得

    B正确;

    C.因为容器相同,实心物块AB也完全相同,液面等高,所以两个容器中液体体积相同,因为ρ>ρ,根据m=ρV可知:甲液体的质量大,所以甲液体的重力大,剪断两根细线,A最终漂浮,B最终沉底,以整体为研究对象,甲整体的重力大,所以甲容器对桌面的压力大于乙容器对桌面的压力,故C错误;

    D.剪断两根细线,A最终漂浮,B最终沉底,A的浮力等于A的重力,由于力的作用是相互的,A给液体的压力等于A的浮力,所以甲容器所受液体压强为

    乙容器所受液体压强为

    因为

    G甲液>G乙液ρ>ρ

    所以

    p1>p2

    即甲容器底所受液体压强大于乙容器底所受液体压强,故D正确。

    故选ABD

    17     压缩

    【详解】[1]在内燃机的四个冲程中,压缩冲程将机械能转化为内能。

    [2]完全燃烧2kg汽油放出的热量

    18     做功     增加     10

    【详解】在汽油机的压缩冲程中,活塞压缩燃料混合物,对其做功,使燃料混合物的内能增大、温度升高,是通过做功的方式改变内能的.

    四冲程汽油机曲轴转速是1200r/min,一个工作循环中曲轴转两周,所以1min完成了600个工作循环;则此汽油机每秒钟完成=10个工作循环,每秒钟完成了10个排气冲程.

    19     <<

    【分析】串联电路起分压作用,电阻大分得的电压就多;串联电路电流处处相等,根据PUI即可得出,电阻大的消耗的电功率大.

    【详解】串联电路起分压作用,电阻大分得的电压就多,因为R1R2L1L2串联,根据PUI知,U1U2;又因为串联电路处处电流相等,根据PUI即可得出P1P2

    20     0.32     0.24

    【详解】[1]根据电路图可知,电灯 的连接方式是并联,电流表Al是测量通过灯泡L2L3的总电流,电流表A2是测量通过灯泡LlL2的总电流;电流表A3测量通过灯泡的总电流;因为并联电路中,干路电流等于各支路电流之和,并且把灯泡Ll从电路中拆除时,A2 的示数减少了0.32A,则通过Ll的电流为0.32A

    [2]已知通过LlL3的电流之比为18,则L3的电流

    因为并联电路中,干路电流等于各支路电流之和,则:Al示数为

    A2示数为

    则:Al示数大于A2示数, 由于电流表有两个量程分别为00.6A03A,根据分度值可知: AlA2的指针偏转角度相同时,

    即:

    解得:

    21     温度计的玻璃泡碰到了试管底          48℃

    【详解】(1)[1]温度测量液体温度时,不能碰到容器的底和壁,如图温度计碰到了试管的底,是错误的。

    (2)[2]乙图是改正错误后根据实验数据所绘制的温度时间图象,由图可知该晶体在前2min,为固态,吸热温度升高,在第2到第4min时,吸热温度不变,为熔化过程,4min以后,为液态,吸热温度继续升高,所以第5分钟时处于液态。

    (3)[3]由乙图分析知,第2到第4min时,吸热温度不变,为熔化过程,此时对应的温度即为熔点,丙图是温度计在第3分钟时的示数,温度计的分度值为2℃,读数即该物质的熔点为48℃

    【点睛】注意牢记晶体的熔化特点,即晶体熔化时吸热,温度不变,而非晶体没有固定的熔化温度,在一定的温度范围内,熔化时会慢慢变软,变烯,最后完全变为液态,要牢记这些特点。

    22          同一水平高度     深度          相等

    【详解】(1[1]若压强计的气密性很差,用手指不论轻压还是重压橡皮膜时,就会有漏气现象,因此U形管两边液柱的高度差变化小。

    [2]进行调节时,U形管中两管上方的气体压强相等(都等于大气压),U形管中的液面相平。

    2[3]根据控制变量法思想,由于没有控制金属盒在液体中的深度相同,小唐把金属盒分别浸入到两种液体中,发现图甲中U形管两边的液柱高度差较小,不能认为图甲烧杯中盛的是酒精。

    3[4]实验通过观察U型管两边液面的高度差来判断探头处水的压强的大小,高度差越大,水的压强越大;小唐发现在同种液体中,金属盒离液面的距离越深,U形管两边液柱的高度差就越大,表示液体的压强越大。

    4[5]在同种液体中,金属盒距液面的距离相同时,只改变金属盒的方向,其他条件相同,U形管两边液柱的高度差不变,表明在相同条件下,液体内部向各个方向的压强相等。

    23.(16.6×105J;(266Ω;(3176W

    【分析】(1)由表格数据可知电烤箱的高温挡,又知道工作时间,根据WPt求出消耗的电能。

    2)当开关S1S2闭合时,电路为R1的简单电路,电路中的电阻最小,电功率最大即为加热状态,根据求出R1的阻值;当开关S2断开时,两电阻串联,电路的电阻最大,电功率最小即为保温状态,再根据求出电路中的总电阻,利用电阻的串联求出R2的阻值。

    3)根据PUI求出电烤箱在低温挡正常工作时电路中的电流,利用PI2R求出R1的功率。

    【详解】解:(1)电烤箱正常工作时,在高温挡时的功率P高温1100W,则10min所消耗的电能

    WP高温t1100W×10×60s6.6×105J

    2)当开关S1S2闭合时,电路为R1的简单电路,电烤箱处于高温状态,根据可得,R1的阻值

    当开关S1闭合、开关S2断开时,两电阻串联,电烤箱处于保温状态,此时电路中的总电阻

    由串联电路中总电阻等于各分电阻之和得R2的阻值

    R2RR1110Ω44Ω66Ω

    3)根据PUI可得,电烤箱在低温挡正常工作时的电流

    R1的功率

    P1I2R1(2A)2×44Ω176W

    答:(1)电烤箱在高温挡正常工作10min所消耗的电能为6.6×105J

    2)电路中R2的阻值为66Ω

    3)电烤箱在低温挡正常工作时R1的功率为176W

    24.(14g/cm3;(264cm3

    【详解】解:(1)壶盖的质量为50.8g,他把壶盖浸没在装满水的溢水杯中,并测得溢出水的体积是,则壶盖的体积为,则这种材料的密度

    2)整个茶壶的质量为256g,制作整个茶壶所有材料的体积

    答:(1)这种材料的密度是4g/cm3

    2)制作整个茶壶所有材料的体积为64cm3

    25.(1;(2;(3

    【详解】(1)根据通过焦点的光线经凸透镜折射后将平行于主光轴画出入射光线,如图所示:

    2)因为重力与浮力是一对平衡力,大小相等,方向相反,作用在同一直线上,由重力的大小和方向可知,浮力的大小为2N,方向竖直向上,作用点在小球重心,设标度为1N,如下图所示:



    3)反向延长力F画出力的作用线,然后过支点O作力F作用线的垂线段l,即为其力臂,如图所示:

    【点睛】凸透镜的三条特殊光线:通过焦点的光线经凸透镜折射后将平行于主光轴。平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变。

    作力的图示时,力的大小一定要能被标度整除,正确表示出力的大小、方向和作用点。

    力臂的画法:首先根据杠杆的示意图,确定杠杆的支点。确定力的作用点和力的方向,画出力的作用线。从支点向力的作用线作垂线,支点到垂足的距离就是力臂。
