2023年四川省广安市华蓥市中考物理二模试卷

这是一份2023年四川省广安市华蓥市中考物理二模试卷，共16页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

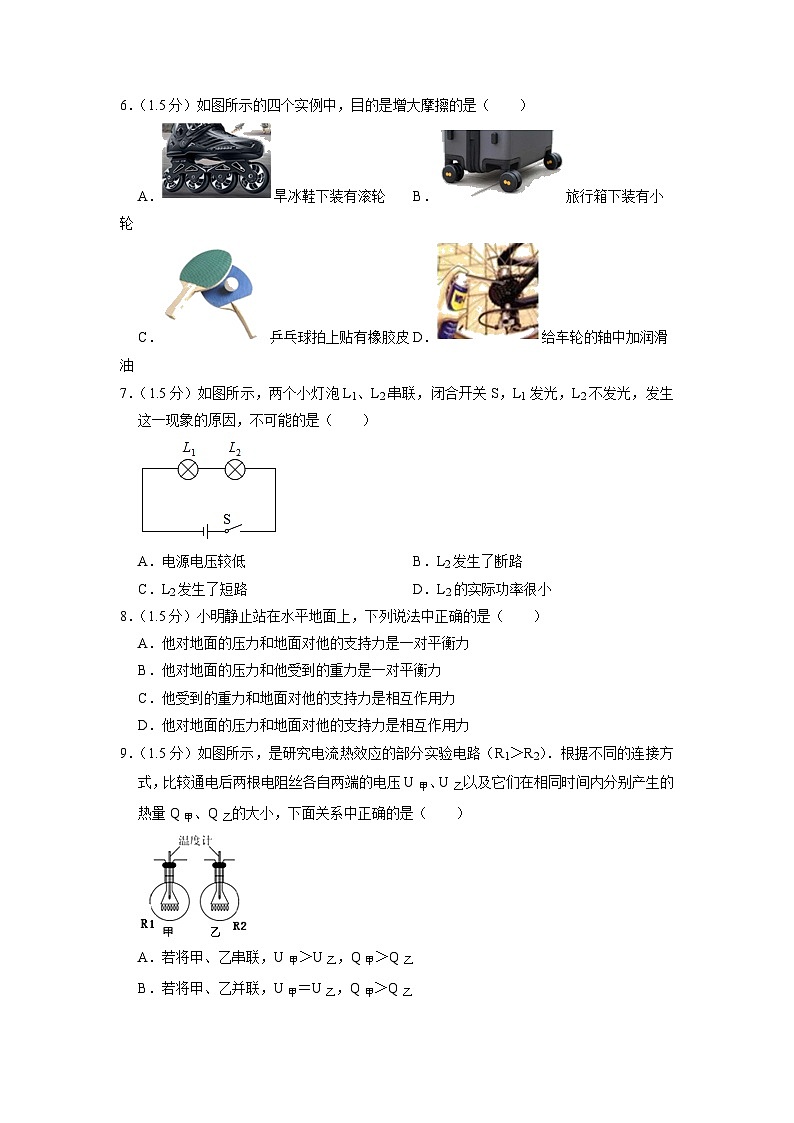

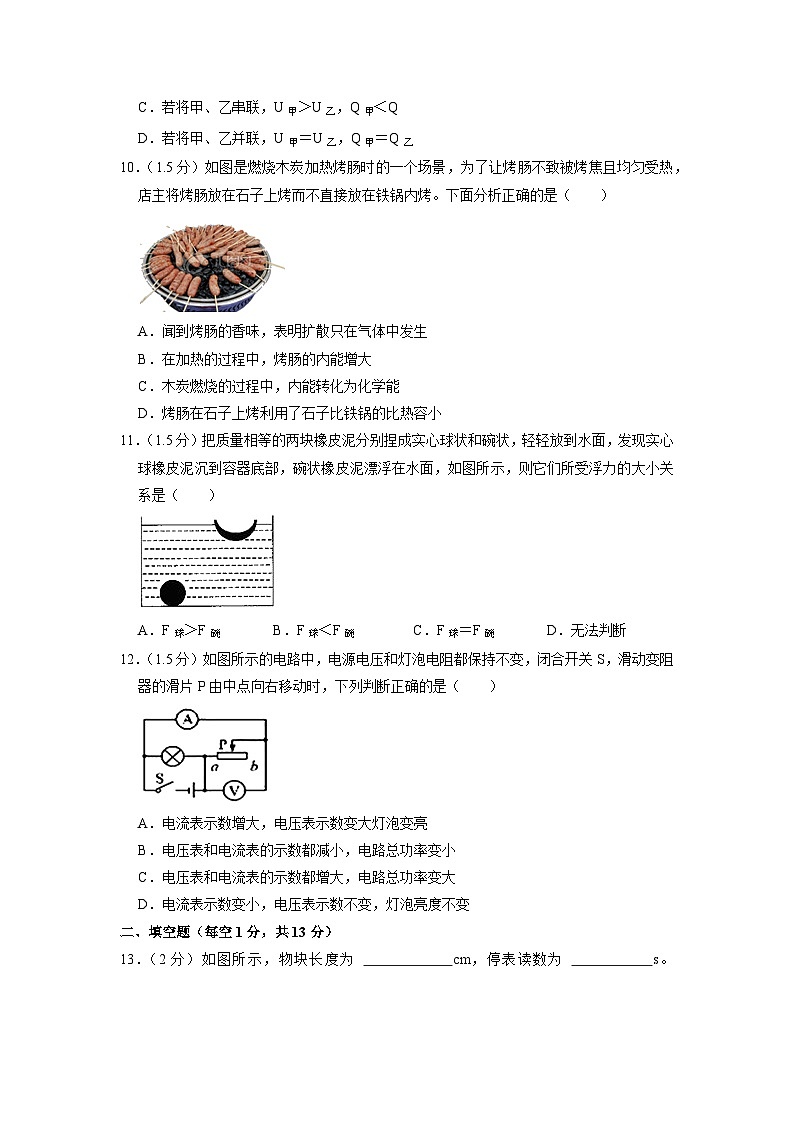

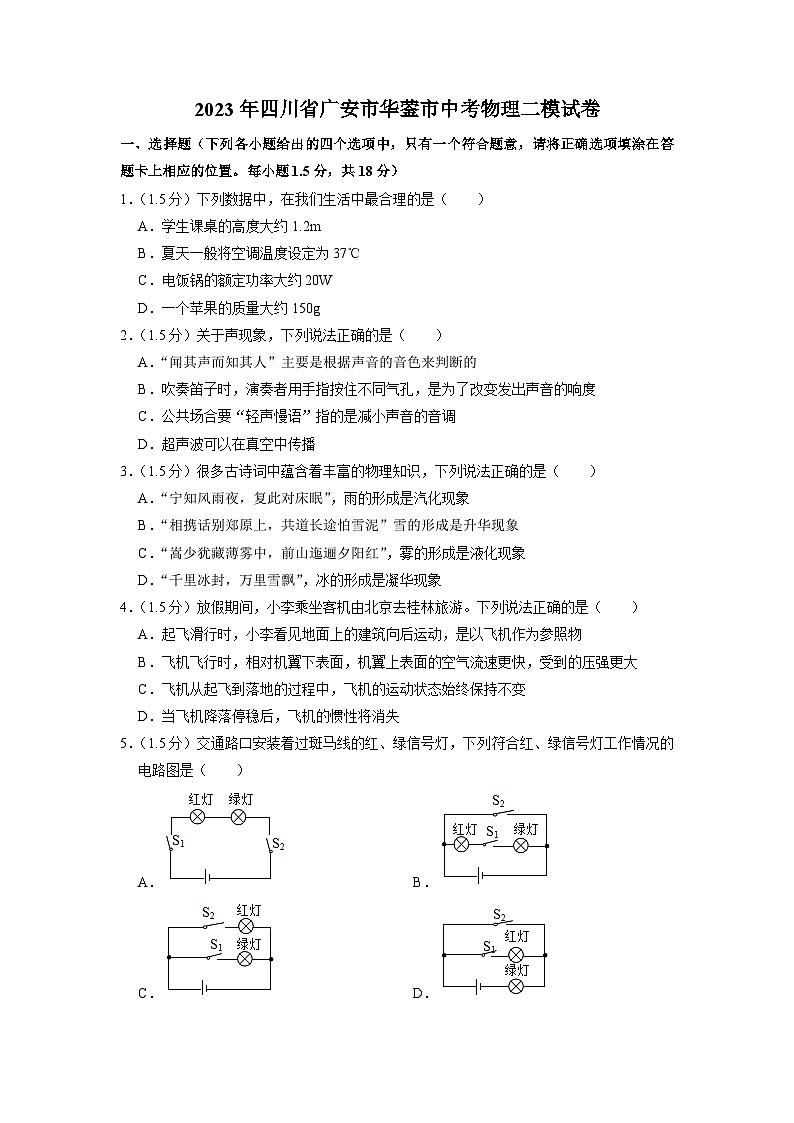

2023年四川省广安市华蓥市中考物理二模试卷一、选择题（下列各小题给出的四个选项中，只有一个符合题意，请将正确选项填涂在答题卡上相应的位置。每小题1.5分，共18分）1．（1.5分）下列数据中，在我们生活中最合理的是（　　）A．学生课桌的高度大约1.2m B．夏天一般将空调温度设定为37℃ C．电饭锅的额定功率大约20W D．一个苹果的质量大约150g2．（1.5分）关于声现象，下列说法正确的是（　　）A．“闻其声而知其人”主要是根据声音的音色来判断的 B．吹奏笛子时，演奏者用手指按住不同气孔，是为了改变发出声音的响度 C．公共场合要“轻声慢语”指的是减小声音的音调 D．超声波可以在真空中传播3．（1.5分）很多古诗词中蕴含着丰富的物理知识，下列说法正确的是（　　）A．“宁知风雨夜，复此对床眠”，雨的形成是汽化现象 B．“相携话别郑原上，共道长途怕雪泥”雪的形成是升华现象 C．“嵩少犹藏薄雾中，前山迤逦夕阳红”，雾的形成是液化现象 D．“千里冰封，万里雪飘”，冰的形成是凝华现象4．（1.5分）放假期间，小李乘坐客机由北京去桂林旅游。下列说法正确的是（　　）A．起飞滑行时，小李看见地面上的建筑向后运动，是以飞机作为参照物 B．飞机飞行时，相对机翼下表面，机翼上表面的空气流速更快，受到的压强更大 C．飞机从起飞到落地的过程中，飞机的运动状态始终保持不变 D．当飞机降落停稳后，飞机的惯性将消失5．（1.5分）交通路口安装着过斑马线的红、绿信号灯，下列符合红、绿信号灯工作情况的电路图是（　　）A． B． C． D．6．（1.5分）如图所示的四个实例中，目的是增大摩擦的是（　　）A．旱冰鞋下装有滚轮 B．旅行箱下装有小轮 C．乒乓球拍上贴有橡胶皮 D．给车轮的轴中加润滑油7．（1.5分）如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光，发生这一现象的原因，不可能的是（　　）A．电源电压较低 B．L2发生了断路 C．L2发生了短路 D．L2的实际功率很小8．（1.5分）小明静止站在水平地面上，下列说法中正确的是（　　）A．他对地面的压力和地面对他的支持力是一对平衡力 B．他对地面的压力和他受到的重力是一对平衡力 C．他受到的重力和地面对他的支持力是相互作用力 D．他对地面的压力和地面对他的支持力是相互作用力9．（1.5分）如图所示，是研究电流热效应的部分实验电路（R1＞R2）．根据不同的连接方式，比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（　　）A．若将甲、乙串联，U甲＞U乙，Q甲＞Q乙 B．若将甲、乙并联，U甲＝U乙，Q甲＞Q乙 C．若将甲、乙串联，U甲＞U乙，Q甲＜Q D．若将甲、乙并联，U甲＝U乙，Q甲＝Q乙10．（1.5分）如图是燃烧木炭加热烤肠时的一个场景，为了让烤肠不致被烤焦且均匀受热，店主将烤肠放在石子上烤而不直接放在铁锅内烤。下面分析正确的是（　　）A．闻到烤肠的香味，表明扩散只在气体中发生 B．在加热的过程中，烤肠的内能增大 C．木炭燃烧的过程中，内能转化为化学能 D．烤肠在石子上烤利用了石子比铁锅的比热容小11．（1.5分）把质量相等的两块橡皮泥分别捏成实心球状和碗状，轻轻放到水面，发现实心球橡皮泥沉到容器底部，碗状橡皮泥漂浮在水面，如图所示，则它们所受浮力的大小关系是（　　）A．F球＞F碗 B．F球＜F碗 C．F球＝F碗 D．无法判断12．（1.5分）如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（　　）A．电流表示数增大，电压表示数变大灯泡变亮 B．电压表和电流表的示数都减小，电路总功率变小 C．电压表和电流表的示数都增大，电路总功率变大 D．电流表示数变小，电压表示数不变，灯泡亮度不变二、填空题（每空1分，共13分）13．（2分）如图所示，物块长度为 　       　cm，停表读数为 　      　s。14．（2分）如图所示，甲是正常眼睛对光的作用情况，则图乙　     　眼（选填“近视”、“远视”或“正常”），应配戴用　      　制成的眼镜来矫正（选填“凹透镜”、“凸透镜”或“平面镜”）。15．（3分）小明对家中的小汽车进行了一些研究：汽车动力来自一台单缸四冲程汽油机，正常工作时转速为1800r/min，汽缸外面有“水套”循环降温；汽车照明灯的灯泡内装有功率较大的远光灯丝和功率较小的近光灯丝，两根灯丝可根据需要交替工作。（1）如图中汽油机正处于 　     　冲程。（2）用北斗卫星系统导航是靠 　      　传递信号的。（3）汽油机10min对外做功 　       　次。16．（4分）共享单车是绿色环保的交通工具。用车前需手机扫码解锁，如强行开锁则会报警。开锁和报警所需电能由自行车传动放电提供。（1）骑行时车轮带动发电机发电将 　     　能转化为电能，车轮获得向前动力的同时也将地面的沙尘向后扬起，说明 　           　。（2）单车和小明的总重600N，小明骑单车时，车胎与地面接触的总面积为4.0×10﹣3m2，则车辆对地面的压强为 　          　Pa。（3）单车报警控制电路的原理图如图。电源电压为4.0V，R0为定值电阻，R为压敏电阻，阻值与所受压力的大小关系为R＝10﹣0.3F（Ω）。当F＝0时电路电流I＝0.25A；当I≥0.4A时会报警，则报警时压敏电阻受到的压力至少为 　     　N。17．（2分）如图甲所示用弹簧测力计吊着一长方体物块从空中匀速下降浸没在盛水的圆柱形薄壁容器中。图乙所示的是弹簧测力计示数随物块下降高度变化的关系图像，则物块浸没在水中时受到的浮力为 　   　N。当上表面恰好与水面相平时，下表面受到水的压强为 　      　Pa。（忽略液面高度变化）三、作图题（每小题1分，共3分）18．（1分）如图所示，一束光线从空气斜射到水面发生反射和折射，请在图中画出它的折射光线大致位置和反射光线。19．（1分）在图中画出静止在水中的小球所受力的示意图。20．（1分）如图所示，请将图中带保险丝的三孔插座、由拉线开关控制的白炽灯泡，连成符合安全用电要求的家庭电路。四、实验探究题（21题4分，22题4分，23题5分，共13分）21．（4分）某实验小组测量盐水的密度。（1）实验前，把天平放在 　     　桌面上，并将游码移到标尺左端的零刻度线处。静止时，天平的指针如图甲所示，应将平衡螺母向 　   　调节，直至天平平衡。（2）由于天平砝码损坏，实验小组借助标有刻度的注射器、两个完全相同的烧杯、水等进行了如下操作：①用注射器向两个烧杯中分别注入20mL盐水和20mL水；②将上述装有盐水和水的烧杯分别放在天平的左盘和右盘，天平不平衡；③用注射器向装水的烧杯中缓慢注水，当注入的水为2mL时，天平恰好平衡，如图乙所示。则平衡时右盘烧杯中水的质量为 　     　g（水的密度为1g/cm3），盐水的密度为 　      　g/cm3。22．（4分）某同学用如图所示的实验装置测量滑轮组的机械效率，相关数据如下表。 实验序号钩码重G/N钩码上升高度h/m绳端的拉力F/N绳端移动的距离s/m机械效率η140.101.80.374.1%260.102.50.380.0%360.152.5  480.203.10.6086.0%（1）实验中，使用滑轮组提升重物时，应竖直向上　     　拉动弹簧测力计。（2）第三次实验中，绳端移动的距离为　        　，滑轮组的机械效率为　      　。（3）分析实验数据发现，同一滑轮组提升物体，物体的重力越大，滑轮组的机械效率越　   　。23．（5分）小明同学用“伏安法“测额定电压为2.5V的小灯泡的电阻，实验电路如图甲所示。（1）请用笔画线代替导线，在图甲中完成实物电路的连接（要求：滑动变阻器的滑片P向右移动时，小灯泡变暗）。（2）连接好电路，闭合开关S，小明发现电压表有示数，电流表无示数，移动滑片P，两电表示数均无变化，则电路故障可能为 　        　。（3）小明排除故障后继续实验，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，为 　      　A，此时小灯泡的电阻约为 　      　Ω（计算结果保留一位小数）。（4）小明 　     　（选填“能”或“不能”）用本次实验的器材探究电流与电压的关系。五、计算题（24题4分，25题4分，26题5分，共13分）24．（4分）某中学为学生供应开水，用锅炉将200kg的水从25℃加热到100℃，完全燃烧了6kg的无烟煤。已知水的比热容是4.2×103J/（kg•℃），无烟煤的热值是3.4×107J/kg．求：（1）锅炉内水吸收的热量是多少？（2）此锅炉的效率是多少？25．（4分）如图甲所示，水平桌面上有一底面积为5.0×10﹣3m2的圆柱形容器，容器中装有一定量的水，现将一个体积为6.0×10﹣5m3的物块（不吸水）放入容器中，物块漂浮在水面上，浸入水中的体积为总体积的．求：（1）物块受到的浮力；（2）物块的质量；（3）如图乙所示，用力F缓慢向下压物块，使其恰好完全浸没在水中（水未溢出）。此时水对容器底的压强比物块被下压前增加了多少？26．（5分）小聪的爸爸给自家的小汽车安装了电加热座椅垫如图甲。小聪研发发现该座椅垫有“高温”、“低温”、“关”三个挡位，其电路示意图如图乙，电源电压为12V，R2＝7.2Ω，低温功率为9W．求：（1）座椅垫处于“低温”时，电路中的电流是多少？（2）加热片R1的阻值是多少？（3）座椅垫处于“高温”挡时，功率是多少？高温挡5min能产生热量是多少焦耳？
2023年四川省广安市华蓥市中考物理二模试卷参考答案与试题解析一、选择题（下列各小题给出的四个选项中，只有一个符合题意，请将正确选项填涂在答题卡上相应的位置。每小题1.5分，共18分）1．【解答】解：A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm＝0.8m左右。故A不符合实际；B、夏天一般将空调温度设定为26℃，故B不符合实际；C、电饭锅属于大功率用电器，其额定功率大约1000W，故C不符合实际；D、一个苹果的质量大约为150g，故D符合实际。故选：D。2．【解答】解：A、不同人声音的音色不同，区别出熟悉的人谁在说话，是因为音色不同的原因。故A正确；B、吹奏笛子时，演奏者抬起压在不同出气空上的手指，是为了改变振动的空气柱的长度，即改变空气柱振动的快慢，故是为了改变音调，故B错误；C、公共场合要“轻声慢语”指的是减小声音的响度，故C错误；D、超声波也是声波，声波不能在真空中传播，故D错误；故选：A。3．【解答】解：A、雨是水蒸气液化形成的小水滴；故A错误；B、雪是空气中的水蒸气遇冷凝华为固态的冰晶，此过程中放热；故B错误；C、雾是空气中的水蒸气遇冷液化为液态的小水滴，此过程放热；故C正确；D、冰的形成是水凝固为固态的冰；故D错误；故选：C。4．【解答】解：A、起飞滑行时，小李看见地面上的建筑向后运动，则地面上的建筑与飞机之间发生了位置变化，是以飞机作为参照物，故A正确；B、飞机机翼表面呈明显的弧度结构，根据流体压强和流速的关系可知，飞机飞行时，相对机翼下表面，机翼上表面的空气流速更快，受到的压强更小，故B错误；C、飞机从起飞到落地的过程中，速度大小和运动方向是发生变化的，所以运动状态是发生变化的，故C错误；D、物体在任何时候都有惯性，当降落停稳后，飞机的惯性不可能消失，故D错误。故选：A。5．【解答】解：A、两开关均闭合时，红绿交通信号灯同时发光，否则均不发光，不符合实际，故A不正确；B、当只闭合开关S2时，形成电源短路；只闭合开关S1时，两灯泡都发光，不符合实际，故B不正确；C、只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，符合实际，故C正确；D、当只闭合开关S2或两开关都闭合时，绿灯亮；只闭合开关S1时，两灯泡都发光，不符合实际，故D不正确。故选：C。6．【解答】解：A、旱冰鞋安装滚轮，是用滚动代替滑动的方法来减小摩擦力，故A错误；B、旅行箱下装有小轮，是用滚动代替滑动的方法来减小摩擦力，故B错误；C、乒乓球拍上贴有橡胶皮，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C正确；D、给车轮的轴中加润滑油，是在压力一定时，使接触面彼此离开来减小摩擦力，故D错误。故选：C。7．【解答】解：A、若电源电压较低，若两个灯泡的规格不同，由P＝I2R，电流相同的情况下，电阻较小其电功率会太小而不发光，所以，若R1的电阻较大，则L1发光，L2不发光，故A有可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能。故选：B。8．【解答】解：A、人对地面的压力和地面对人的支持力作用在不同的物体上，不是一对平衡力，故A错误；B、人对地面的压力和人受到的重力作用在不同的物体上，不是一对平衡力，故B错误；C、人受到的重力和地面对人的支持力作用在同一物体上，不是相互作用力，故C错误；D、人对地面的压力和地面对人的支持力大小相等、方向相反、作用在同一直线上、作用在两个物体上，是一对相互作用力，故D正确。故选：D。9．【解答】解：（1）两电阻丝串联，由题意可知R甲＞R乙，因串联电路中各处的电流相等，所以，由I＝的变形式U＝IR可知，U甲＞U乙，由Q＝I2Rt知：Q甲＞Q乙，故A正确，C错误；（2）两电阻丝并联，加在它们两端的电压相等，由题意知：R甲＞R乙，因为是电热丝，在通电时间t相等时，由Q＝W＝t可知：Q甲＜Q乙，故BD错误。故选：A。10．【解答】解：A．闻到烤肠的香味，表明扩散到空气中，而扩散是指不同物质相互接触时，彼此进入对方的现象，不仅仅在空气中发生，故A错误；B．加热烤肠时，烤肠吸收热量，温度升高，温度增加，故B正确；C．燃料燃烧是将化学能转换为内能的过程，故C错误；D．利用这种石头来制熟烤肠，这主要是利用了石头的比热容比铁的比热容大，在同样吸热的情况下，其温度升高比较慢，且散热比较均匀的特点。故选：B。11．【解答】解：因为实心球橡皮泥沉到容器底部，所以实心球橡皮泥受到的浮力：F球＜G，﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①因为碗状橡皮泥漂浮在水面，所以碗状橡皮泥受到的浮力：F碗＝G，﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②由①②可得：F球＜F碗。故选：B。12．【解答】解：由电路图知，滑动变阻器与灯并联，电流表测通过滑动变阻器的电流，电压表测滑动变阻两端的电压，因并联电路各支路两端电压与电源电压都相等，所以移动滑片时，变阻器两端电压不变，即电压表示数不变；滑片P由中点向右移动时，滑动变阻器连入电路的电阻R滑增大，根据欧姆定律可知，通过它的电流减小，即电流表示数变小；并联电路中各支路间互不影响，所以灯泡亮度不变；电路的总功率P总＝P滑+P灯＝+，因R滑增大，R灯不变，且灯和滑动变阻两端的电压都等于电源电压，所以电路的总功率P总变小；综上所述，ABC错误，D正确。故选：D。二、填空题（每空1分，共13分）13．【解答】解：左图中，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物块左侧与6.00cm对齐，右侧与8.55cm对齐，故物块的长度为2.55cm；右图中，秒表小盘的分度值是0.5min，指针在2min和3min之间，没有偏过中线；大盘的分度值是0.1s，而大盘指针在6s，因此秒表读数为2min6s，即126s。故答案为：2.55；126。14．【解答】解：由题干中的图可知：乙图中的晶状体曲度变大，会聚能力增强，即折光能力增强，远处物体经眼睛会将像成在视网膜的前方，则图乙是近视眼；应佩戴发散透镜﹣凹透镜，使光线推迟会聚。故答案为：近视；凹透镜；15．【解答】解：（1）由图可知，汽油机进气门和排气门都是关闭的，火花塞发出电火花，活塞下行，此冲程是做功冲程；（2）广播、电视、移动通信、卫星都是用电磁波传递信息的；（3）由题意可知，单缸四冲程汽油机的飞轮转速是1800r/min，即每10分钟转18000圈，完成36000个冲程，做功9000次。故答案为：（1）做功；（2）电磁波；（3）9000。16．【解答】解：（1）骑行时车轮带动发电机发电，将机械能转化为电能；车轮获得向前动力的同时也给地面一个力，使地面的沙尘向后扬起，这说明力的作用是相互的；（2）因水平面上物体的压力和自身的重力相等，所以，车辆对地面的压强p＝＝＝＝1.5×105Pa；（3）当F＝0时，R＝10Ω，电路电流I＝0.25A，由I＝可得，电路的总电阻R总＝＝＝16Ω，因串联电路中总电阻等于各分电阻之和，所以，定值电阻R0的阻值R0＝R总﹣R＝16Ω﹣10Ω＝6Ω，报警时，电路中的最小电流为0.4A，此时压敏电阻受到的压力最小，此时电路的总电阻R总′＝＝＝10Ω，此时压敏电阻的阻值R′＝R总′﹣R0＝10Ω﹣6Ω＝4Ω，由R＝10﹣0.3F（Ω）可得，F＝20N。故答案为：（1）机械；力的作用是相互的；（2）1.5×105；（3）20。17．【解答】解：（1）由图象可知，当h≤3cm时，弹簧测力计示数F＝12N不变，此时物块处于空气中，由二力平衡条件可知，物块的重力G＝F＝12N，当h≥7cm时，弹簧测力计示数F′＝4N不变，此时物块完全浸没，则物块浸没在水中时受到的浮力：F浮＝G﹣F′＝12N﹣4N＝8N；（2）由图象可知，当物块上表面恰好与水面相平时，下表面所处的深度：h＝7cm﹣3cm＝4cm＝0.04m，则下表面受到水的压强：p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.04m＝400Pa。故答案为：8；400。三、作图题（每小题1分，共3分）18．【解答】解：图中法线已给出，在空气中法线的另一侧作出反射光线，注意反射角等于入射角；再在水中法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：19．【解答】解：小球在水中处于漂浮状态，受重力和浮力的作用，二力是一对平衡力，重力方向竖直向下，浮力方向竖直向上，二力的大小相等，两个力的作用点都画在小球的重心上。据此作出小球所受力的示意图，如图所示：20．【解答】解：（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连，如下图所示：（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，如下图所示：四、实验探究题（21题4分，22题4分，23题5分，共13分）21．【解答】解：（1）将托盘天平放在水平桌面上，把游码移到标尺左端的零刻度线处。由图甲知，指针静止时偏左，则应将平衡螺母向右调节使横梁平衡；（2）由ρ＝可得，右盘烧杯中水的质量：m＝ρV＝1g/cm3×22cm3＝22g，由于天平平衡，说明20mL盐水与22mL水的质量相等，即m盐水＝m水，ρ盐水V盐水＝ρ水V水，ρ盐水＝＝＝1.1g/cm3，故答案为：（1）水平；右；（2）22；1.1。22．【解答】解：（1）实验中应该匀速竖直向上拉动弹簧测力计，以保证拉力大小恒定。（2）由图示可知，滑轮组承重绳子有效股数n＝3，第3次测量中，弹簧测力计移动的距离s＝nh＝3×0.15m＝0.45m；滑轮组的机械效率η3＝＝＝×100%＝80%；（3）根据第1次、第2次和第4次数据可知，三次实验所用滑轮组相同，但第4次物重最大，机械效率最高，所以可得使用同一滑轮组，提高物重可以提高滑轮组的机械效率。故答案为：（1）匀速；（2）0.45m；80%；（3）大。23．【解答】解：（1）滑动变阻器滑片P向右移动，小灯泡变暗，即电流变小电阻变大，故变阻器左下接线柱连入电路中与灯串联，如下所示：；（2）连接好电路，闭合开关S，小明发现电压表有示数，电流表无示数，移动滑片P，两电表示数均无变化；电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即小灯泡断路；（3）小明排除故障后继续实验，闭合开关S.移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，小灯泡的电阻约为：R＝＝≈8.3Ω；（4）探究电流与电压的关系时，要控制电阻大小不变，因灯的电阻随温度的变化而变化，故不能探究电流与电压的关系。故答案为：（1）如上图所示；（2）小灯泡断路；（3）8.3；（4）不能。五、计算题（24题4分，25题4分，26题5分，共13分）24．【解答】解：（1）水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×200kg×（100℃﹣25℃）＝6.3×107J。（2）6kg无烟煤完全燃烧放出的热量：Q放＝mq＝6kg×3.4×107J/Kg＝2.04×108J。锅炉的效率：η＝×100%＝×100%≈30.9%。答：（1）锅炉内200kg的水吸收的热量是6.3×107J；（2）此锅炉的效率是30.9%。25．【解答】解：（1）物块漂浮在水面上，排开水的体积：V排＝V＝×6.0×10﹣5m3＝4.5×10﹣5m3，则物块受到的浮力：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×4.5×10﹣5m3＝0.45N。（2）由于物块漂浮在水面上，则物块的重力：G＝F浮＝0.45N，由G＝mg可得物块的质量：m＝＝＝0.045kg；（3）使物块恰好完全浸没在水中，排开水的体积变化量：ΔV＝V物﹣V排＝6×10﹣5m3﹣4.5×10﹣5m3＝1.5×10﹣5m3，则水的深度变化量（水面上升的高度）：Δh＝＝＝0.003m，所以水对容器底的压强增加量：Δp＝ρgΔh＝1.0×103kg/m3×10N/kg×0.003m＝30Pa。答：（1）物块受到的浮力大小为0.45N；（2）物块的质量为0.045kg；（3）水对容器底的压强比物块被下压前增加了30Pa。26．【解答】解：（1）由P＝UI可得，座椅垫处于“低温”时，电路中的电流：I＝＝＝0.75A；（2）由图知，低温时R1、R2串联，由P＝可得，串联的总电阻：R＝＝＝16Ω，已知R2＝7.2Ω，根据电阻的串联可得，加热片R1的阻值：R1＝R﹣R2＝16Ω﹣7.2Ω＝8.8Ω。（3）由图知，座椅垫处于“高温”时，是只有R2的基本电路，所以高温挡功率为：P高＝＝＝20W；高温挡5min产生的热量为：Q＝W＝P高t＝20W×5×60s＝6000J。答：（1）座椅垫处于“低温”时，电路中的电流是0.75A；（2）加热片R1的阻值是8.8Ω；（3）高温挡功率是20W；高温挡加热5min产生的热量是6000J。
