河南省新乡市2020—2021学年九年级上学期物理学业水平调研抽测及参考答案

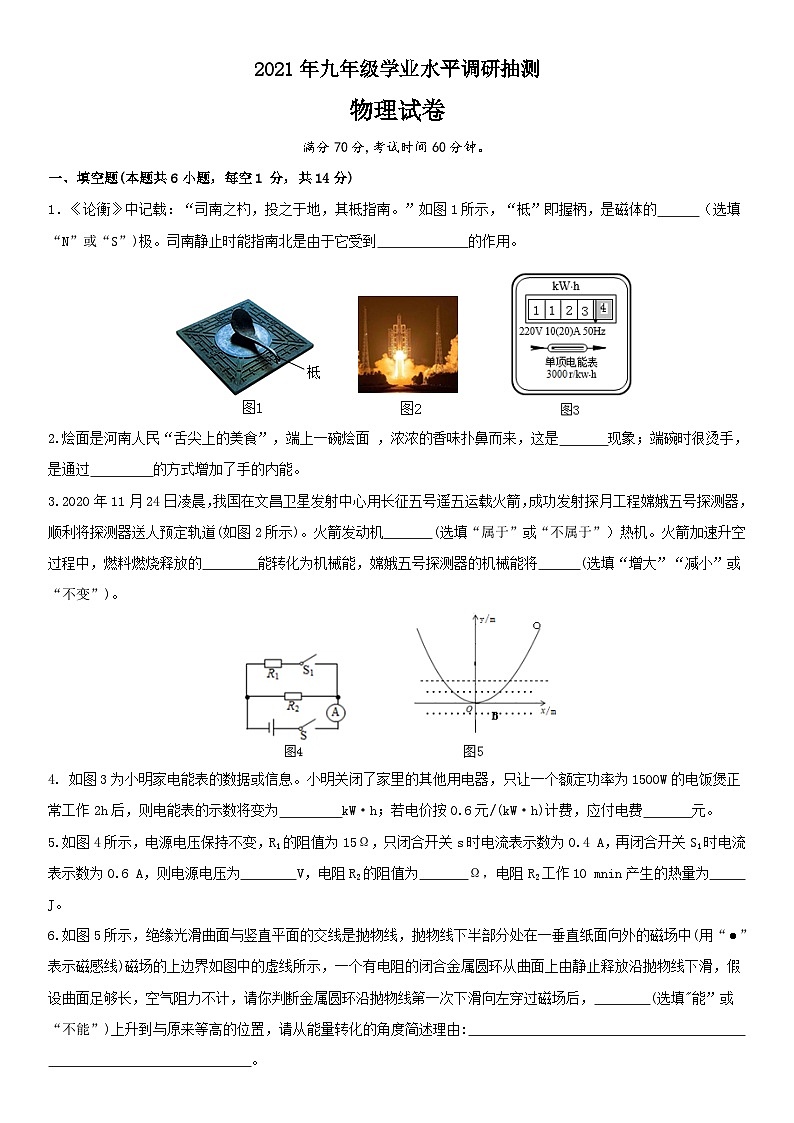

2021年九年级学业水平调研抽测

物理试卷

满分70分,考试时间60分钟。

一、填空题(本题共6小题，每空1 分，共14分)

1．《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图1所示，“柢”即握柄，是磁体的      （选填“N”或“S”)极。司南静止时能指南北是由于它受到             的作用。

2.烩面是河南人民“舌尖上的美食”，端上一碗烩面 ，浓浓的香味扑鼻而来，这是       现象；端碗时很烫手，是通过         的方式增加了手的内能。

3.2020年11月24日凌晨，我国在文昌卫星发射中心用长征五号遥五运载火箭，成功发射探月工程嫦娥五号探测器，顺利将探测器送人预定轨道(如图2所示)。火箭发动机       (选填“属于”或“不属于”）热机。火箭加速升空过程中，燃料燃烧释放的        能转化为机械能，嫦娥五号探测器的机械能将      (选填“增大”“减小”或“不变”)。

4. 如图3为小明家电能表的数据或信息。小明关闭了家里的其他用电器，只让一个额定功率为1500W的电饭煲正常工作2h后，则电能表的示数将变为         kW·h；若电价按0.6元/(kW·h)计费，应付电费       元。


5.如图4所示，电源电压保持不变，R1的阻值为15Ω，只闭合开关s时电流表示数为0.4 A，再闭合开关S1时电流表示数为0.6 A，则电源电压为        V，电阻R2的阻值为       Ω，电阻R2工作10 mnin产生的热量为         J。

6.如图5所示，绝缘光滑曲面与竖直平面的交线是抛物线，抛物线下半部分处在一垂直纸面向外的磁场中(用“”表示磁感线)磁场的上边界如图中的虚线所示，一个有电阻的闭合金属圆环从曲面上由静止释放沿抛物线下滑，假设曲面足够长，空气阻力不计，请你判断金属圆环沿抛物线第一次下滑向左穿过磁场后，        (选填"能”或“不能”)上升到与原来等高的位置，请从能量转化的角度简述理由:

                             。

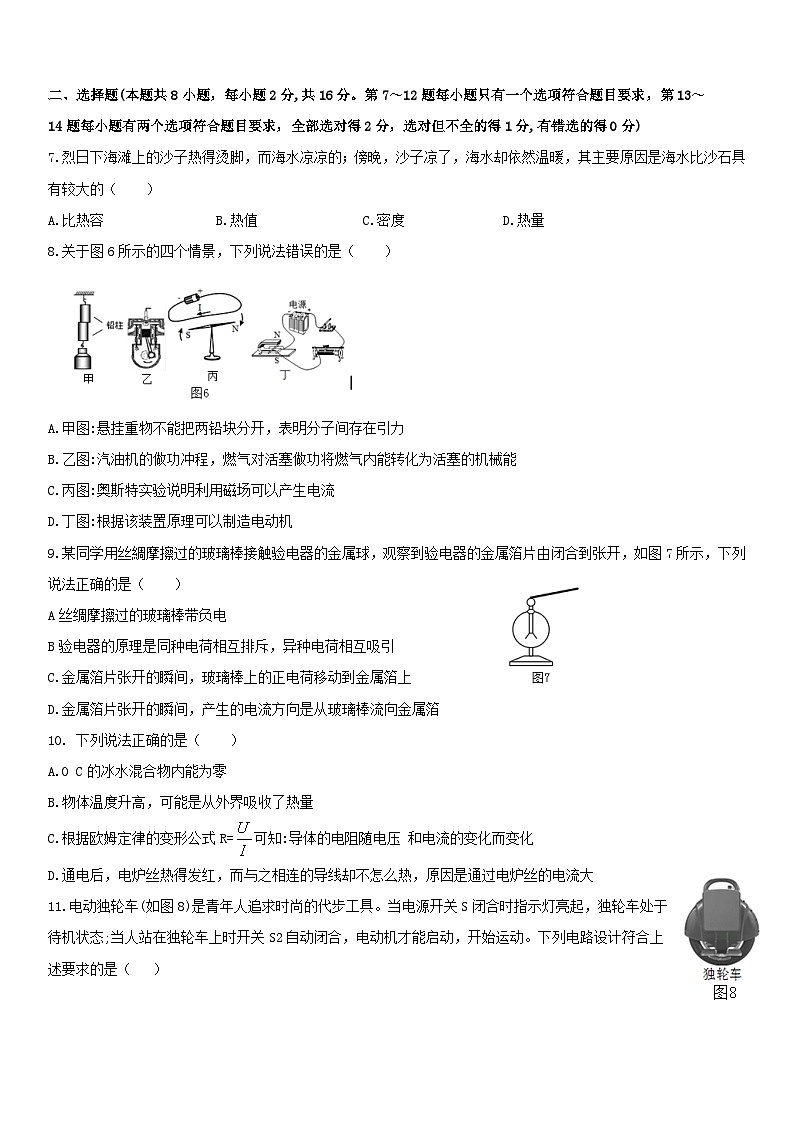

二、选择题(本题共8小题，每小题2分,共16分。第7～12题每小题只有一个选项符合题目要求，第13～

14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分,有错选的得0分)

7.烈日下海滩上的沙子热得烫脚，而海水凉凉的；傍晚，沙子凉了，海水却依然温暖，其主要原因是海水比沙石具有较大的（    ）

A.比热容                B.热值               C.密度              D.热量

8.关于图6所示的四个情景，下列说法错误的是（    ）

A.甲图:悬挂重物不能把两铅块分开，表明分子间存在引力

B.乙图:汽油机的做功冲程，燃气对活塞做功将燃气内能转化为活塞的机械能

C.丙图:奥斯特实验说明利用磁场可以产生电流

D.丁图:根据该装置原理可以制造电动机

9.某同学用丝綢摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图7所示，下列说法正确的是（    ）

A丝绸摩擦过的玻璃棒带负电

B验电器的原理是同种电荷相互排斥，异种电荷相互吸引

C.金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔上

D.金属箔片张开的瞬间，产生的电流方向是从玻璃棒流向金属箔

10. 下列说法正确的是（    ）

A.0 C的冰水混合物内能为零

B.物体温度升高，可能是从外界吸收了热量

C.根据欧姆定律的变形公式R=可知:导体的电阻随电压 和电流的变化而变化

D.通电后，电炉丝热得发红，而与之相连的导线却不怎么热，原因是通过电炉丝的电流大

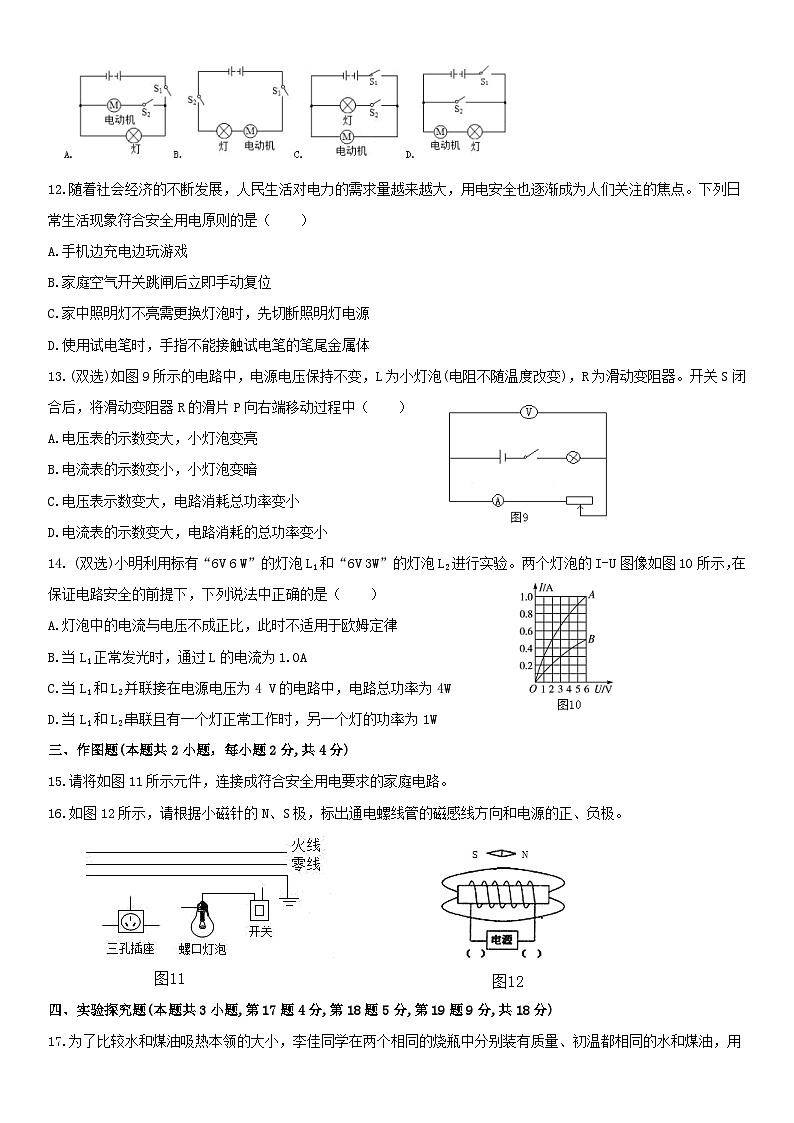

11.电动独轮车(如图8)是青年人追求时尚的代步工具。当电源开关S闭合时指示灯亮起，独轮车处于待机状态;当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（   ）

12.随着社会经济的不断发展，人民生活对电力的需求量越来越大，用电安全也逐渐成为人们关注的焦点。下列日常生活现象符合安全用电原则的是（    ）

A.手机边充电边玩游戏

B.家庭空气开关跳闸后立即手动复位

C.家中照明灯不亮需更换灯泡时，先切断照明灯电源

D.使用试电笔时，手指不能接触试电笔的笔尾金属体

13.(双选)如图9所示的电路中，电源电压保持不变，L为小灯泡(电阻不随温度改变)，R为滑动变阻器。开关S闭合后，将滑动变阻器R的滑片P向右端移动过程中（    ）

A.电压表的示数变大，小灯泡变亮

B.电流表的示数变小，小灯泡变暗

C.电压表示数变大，电路消耗总功率变小

D.电流表的示数变大，电路消耗的总功率变小

14. (双选)小明利用标有“6V 6 W”的灯泡L1和“6V 3W”的灯泡L2进行实验。两个灯泡的I-U图像如图10所示，在保证电路安全的前提下，下列说法中正确的是（    ）

A.灯泡中的电流与电压不成正比，此时不适用于欧姆定律

B.当L1正常发光时，通过L的电流为1.0A

C.当L1和L2并联接在电源电压为4 V的电路中，电路总功率为4W

D.当L1和L2串联且有一个灯正常工作时，另一个灯的功率为1W

三、作图题(本题共2小题，每小题2分,共4分)

15.请将如图11所示元件，连接成符合安全用电要求的家庭电路。

16.如图12所示，请根据小磁针的N、S极，标出通电螺线管的磁感线方向和电源的正、负极。

四、实验探究题(本题共3小题,第17题4分,第18题5分,第19题9分,共18分)

17.为了比较水和煤油吸热本领的大小，李佳同学在两个相同的烧瓶中分别装有质量、初温都相同的水和煤油，用如图13所示的装置进行实验。

(1)为了达到实验目的，李佳选用甲、乙两个电阻丝的阻值应           (选填“ 相等”或“不相等”)。实验中，物质吸收的热量与多个因素有关，实验探究时，需利用           法。

(2)加热过程中，水和煤油吸收热量多少是通过                            来判断的。

(3)物理学中将物质吸热能力用比热容来定义。实验记录的数据如下表，观察分析表格数据，得出水和煤油的比热容的大小关系是C水=        C煤油。

18.为了探究并联电路中电流的关系，小明设计了如图14甲所示电路进行实验。

(1)在连接电路时,开关应该处于            状态。

(2)已知各电路元件连接情况均完好,闭合开关前，小明发现电流表的指针在如图14乙所示的位置处，可能的原因是               ；改正错误后，闭合开关，从电流表中读取数据填入下表中,其中流过灯L2的电流大小如图14丙所示。

(3)于是，小明得出结论:并联电路中各支路电流相等,且干路电流等于各支路电流之和。但小亮同学认为该结论不科学，应更换规格           (选填“相同”或“不同”)的灯泡进行多次实验，以便     (填入正确的序号)。

A.寻找普遍规律,避免实验结论的偶然性           B.求平均值,减小实验误差

19.小聪在做“测量小灯泡电功率”的实验中，发现小灯泡的额定电压是2.5 V ,小灯泡电阻大约为100,电源电压恒定。

(1)请你用笔画线代替导线，在图15甲中把电路连接完整要求滑动变阻器的滑片向右移动灯泡变亮。

(2)连接好电路,闭合开关，发现小灯泡不发光，电流表无示数，电压表有示数，若电路中仅有一处故障，这个故障可能是                             。

(3)    排除故障后，小聪闭合开关，移动滑片P到某位置时,电压表示数如图15乙所示，若他想测量小灯泡的额定功率,应将图15甲中滑动变阻器的滑片P向        (选填“C” 或“D”)端移动,直到电压表示数为         V为止。

(4)小聪同学继续移动滑片P，记下多组对应的电压表和电流表的示数， 井绘制成图15丙所示的I-U关系图象。根据图象信息，可计算出小灯泡的额定功率是          W；同样也能计算出灯泡正常发光时灯丝的电阻为      。

(5)完成上述实验后,小聪还想测量另一只额定电压为U额的小灯泡的额定功率，设计了如图16所示的电路，已知电源电压为U且恒定,R0为定值电阻，请将以下实验步骤补充完整:

①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为       ；

②保持滑动变阻器滑片位置不动，再将开关S1拨至“2”，读出此时电压表示数为U、；

③小灯泡的额定功率P额 =        (用U额、 U、U、、R0表示)。

五、综合应用题(本题共2小题，每小题9分,共18分)

20.节能减排，绿色环保，新能源汽车成为未来汽车发展的方向。某款电动汽车(如图17)以72 km/h的速度在平直公路上匀速行驶了300 km，耗电60kW·h，请解答下列问题:

(1)电动机的工作原理是_________( 选填“电流的磁效应”或“磁场对电流的作用”)。

(2)上述行驶过程中，牵引力做的功为1.8× 108 J，则电动汽车电能转化为机械能的效率是多大?

(3)有款与它外形 、重量 均相同的汽油车，在相同路面上以相同的速度行驶 300 km,其效率为25% ,需要消耗多少千克汽油? (q汽油=4.5×107 J/kg)

(4)从节能环保的角度，纯电动汽车与传统燃油汽车相比，有什么优点? (写出一条即可)

21.如图18甲是家用保温式电饭锅，图乙是该电饭锅的电路原理图，电饭锅具有保温和加热两种档位。已

知R2 = 202Ω，电饭锅的额定加热功率为1210W。

（1）开关S闭合时,电饭锅处于            (选填“加热”或”保温”)状态。

（2）R1阻值多大？当电饭锅处于保温状态时，保温功率是多大?

（3）不考虑热损失，当电饭锅处于正常加热状态时，正常工作10min，能使约多少千克的水从20℃升高

至100℃? [c水=4.2×103J/(kg.℃) ,结果保留两位小数]

2021年九年级学业水平调研抽测

参考答案

一、填空题

1.S；地磁场；2.扩散；热传递；3.属于；内；增大；4.1126.4；1.8；5.3；7.5；720；6.不能；1.5；

二、选择题

7.A；8.C；9.D；10.B；11.A；12.C；13.BC；14.BD。

三、作图题

15.16.

四、实验探究题

17.（1）相等；控制变量；（2）加热时间的长短；（3）2；

18.（1）断开；（2）电流表没有调零；0.24；（3）不同；A；

19.（1）如图所示（2分）（2）小灯泡断路；（3）D；2.5；（4）0.5；12.5；（5）①U额；；

五、综合应用题

20.解：（1）磁场对电流的作用............................................... (1分)

（2）消耗的电能：W电 =60kW·h=60×3.6×106 J=2.16×108 J ..................... (1分)

电动汽车的效率：..................... (2分)

（3）汽油车和电动汽车重力相同，在相同的路面上以相同的速度与速行驶，受到的阻力相同；而受到的牵引力和阻力是一对平衡力，大小相等；故行驶相同的路程,牵引力做的有用功相等。

汽油完全燃烧邦放的热量:

Q放=...........................................(2分)

需要消耗汽油的质量:

= 16 kg .......................................... (2分)

（4）噪声小;大气污染小:节约化石能源能量利用效率高等(合理即可) .............. (1分)

21.解：（1）加热；                                                  （1分）

（2）当开关S闭合时为加热挡,此时只有R1接入电路，可求其电阻为

R1===40Ω                                           （2分）

则保温档时功率为

P保温===200W                                     （2分）

（3）W=P加热t=1210W×10×60s=7.26×105J                                 （2分）

不考虑热损失，W=Q吸=7.26×105J

由Q吸=cm（t-t0）得

               （2分）
