2023年新疆乌鲁木齐十三中中考物理三模试卷

这是一份2023年新疆乌鲁木齐十三中中考物理三模试卷，共18页。试卷主要包含了选择题，填空题，作图题，实验与探究题，计算题等内容，欢迎下载使用。

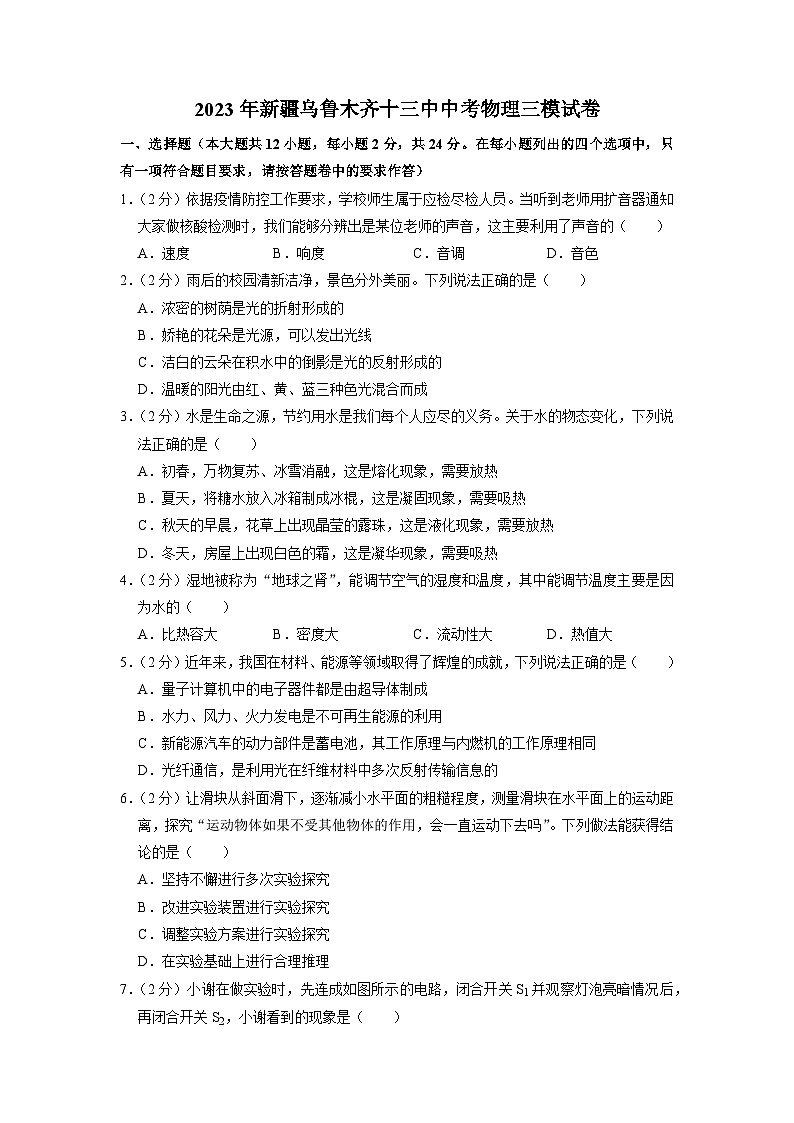

2023年新疆乌鲁木齐十三中中考物理三模试卷
一、选择题（本大题共12小题，每小题2分，共24分。在每小题列出的四个选项中，只有一项符合题目要求，请按答题卷中的要求作答）
1．（2分）依据疫情防控工作要求，学校师生属于应检尽检人员。当听到老师用扩音器通知大家做核酸检测时，我们能够分辨出是某位老师的声音，这主要利用了声音的（　　）
A．速度 B．响度 C．音调 D．音色
2．（2分）雨后的校园清新洁净，景色分外美丽。下列说法正确的是（　　）
A．浓密的树荫是光的折射形成的
B．娇艳的花朵是光源，可以发出光线
C．洁白的云朵在积水中的倒影是光的反射形成的
D．温暖的阳光由红、黄、蓝三种色光混合而成
3．（2分）水是生命之源，节约用水是我们每个人应尽的义务。关于水的物态变化，下列说法正确的是（　　）
A．初春，万物复苏、冰雪消融，这是熔化现象，需要放热
B．夏天，将糖水放入冰箱制成冰棍，这是凝固现象，需要吸热
C．秋天的早晨，花草上出现晶莹的露珠，这是液化现象，需要放热
D．冬天，房屋上出现白色的霜，这是凝华现象，需要吸热
4．（2分）湿地被称为“地球之肾”，能调节空气的湿度和温度，其中能调节温度主要是因为水的（　　）
A．比热容大 B．密度大 C．流动性大 D．热值大
5．（2分）近年来，我国在材料、能源等领域取得了辉煌的成就，下列说法正确的是（　　）
A．量子计算机中的电子器件都是由超导体制成
B．水力、风力、火力发电是不可再生能源的利用
C．新能源汽车的动力部件是蓄电池，其工作原理与内燃机的工作原理相同
D．光纤通信，是利用光在纤维材料中多次反射传输信息的
6．（2分）让滑块从斜面滑下，逐渐减小水平面的粗糙程度，测量滑块在水平面上的运动距离，探究“运动物体如果不受其他物体的作用，会一直运动下去吗”。下列做法能获得结论的是（　　）
A．坚持不懈进行多次实验探究
B．改进实验装置进行实验探究
C．调整实验方案进行实验探究
D．在实验基础上进行合理推理

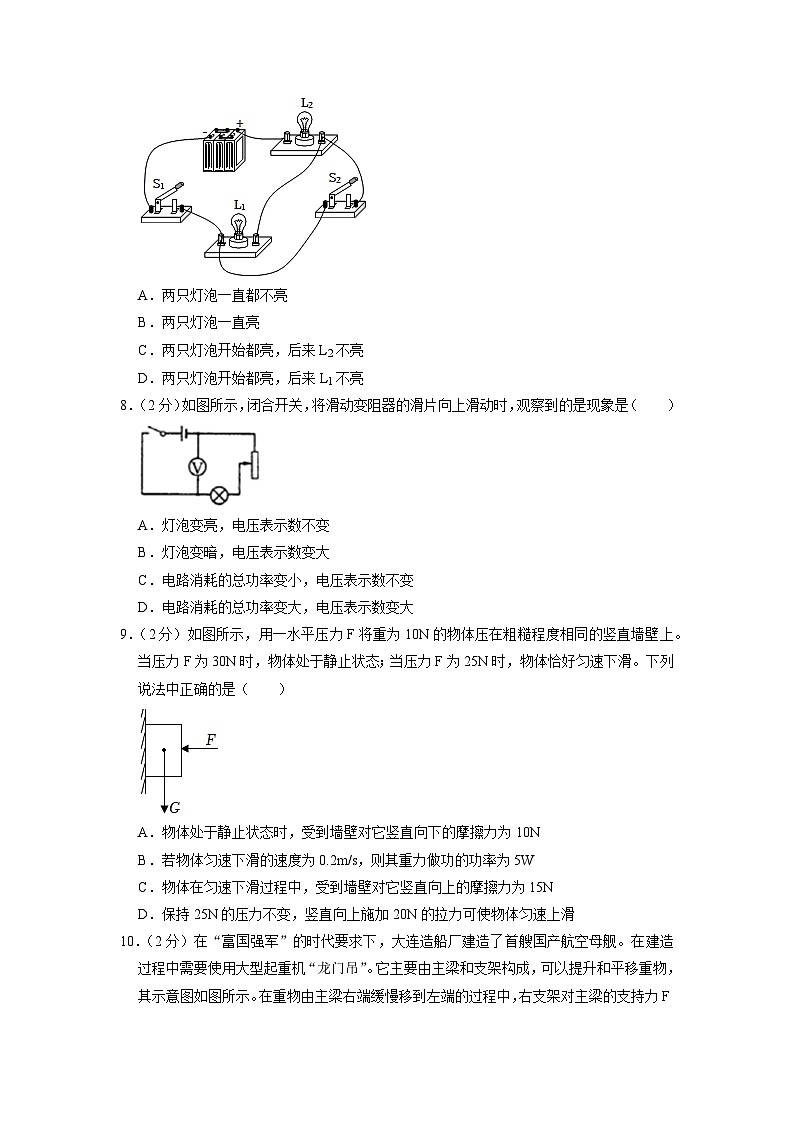

7．（2分）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（　　）

A．两只灯泡一直都不亮
B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L2不亮
D．两只灯泡开始都亮，后来L1不亮
8．（2分）如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的是现象是（　　）

A．灯泡变亮，电压表示数不变
B．灯泡变暗，电压表示数变大
C．电路消耗的总功率变小，电压表示数不变
D．电路消耗的总功率变大，电压表示数变大
9．（2分）如图所示，用一水平压力F将重为10N的物体压在粗糙程度相同的竖直墙壁上。当压力F为30N时，物体处于静止状态；当压力F为25N时，物体恰好匀速下滑。下列说法中正确的是（　　）

A．物体处于静止状态时，受到墙壁对它竖直向下的摩擦力为10N
B．若物体匀速下滑的速度为0.2m/s，则其重力做功的功率为5W
C．物体在匀速下滑过程中，受到墙壁对它竖直向上的摩擦力为15N
D．保持25N的压力不变，竖直向上施加20N的拉力可使物体匀速上滑

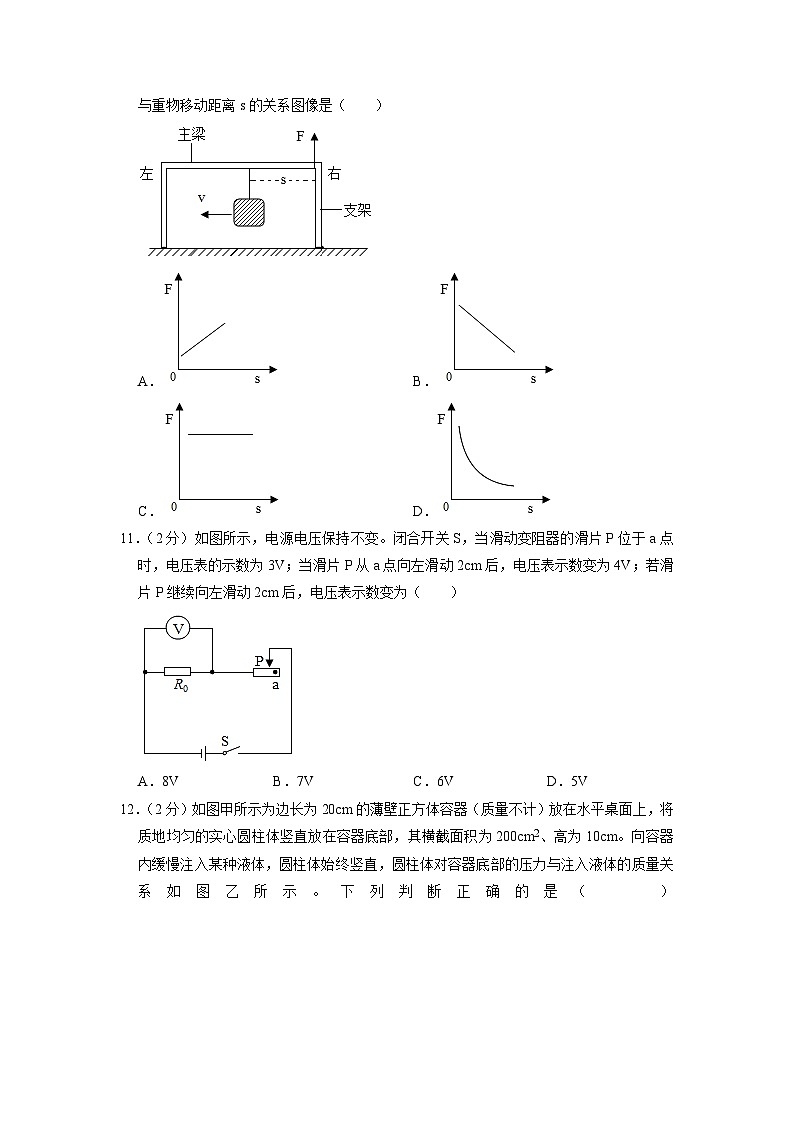

10．（2分）在“富国强军”的时代要求下，大连造船厂建造了首艘国产航空母舰。在建造过程中需要使用大型起重机“龙门吊”。它主要由主梁和支架构成，可以提升和平移重物，其示意图如图所示。在重物由主梁右端缓慢移到左端的过程中，右支架对主梁的支持力F与重物移动距离s的关系图像是（　　）

A． B．
C． D．
11．（2分）如图所示，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P位于a点时，电压表的示数为3V；当滑片P从a点向左滑动2cm后，电压表示数变为4V；若滑片P继续向左滑动2cm后，电压表示数变为（　　）

A．8V B．7V C．6V D．5V
12．（2分）如图甲所示为边长为20cm的薄壁正方体容器（质量不计）放在水平桌面上，将质地均匀的实心圆柱体竖直放在容器底部，其横截面积为200cm2、高为10cm。向容器内缓慢注入某种液体，圆柱体始终竖直，圆柱体对容器底部的压力与注入液体的质量关系如图乙所示。下列判断正确的是（　　）
A．圆柱体的密度小于液体的密度
B．当注入液体质量为2kg时，圆柱体所受的浮力为10N
C．当液体对容器底的压强与容器对桌面的压强之比为1：3时，物体未浸没
D．当液体对容器底的压强与容器对桌面的压强之比为1：3时，注入液体质量为4.5kg
二、填空题（本大题共3小题，每空1分，共26分；请将符合题意的内容填在答题卷相应的横线上）
13．（12分）2022年10月31日15时37分，梦天实验舱搭乘长征5号B遥四运载火箭，在中国文昌航天发射场发射升空，约8分钟后准确进入预定轨道；11月1日4时27分，梦天实验舱与空间站组合体成功对接。
（1）火箭升空时，会向下喷出高温高压燃气，根据物体间力的作用是 　 　，从而获得向上的推力，火箭等高速航天器外壳的制作要求轻巧、耐高温。所以该类材料应具备 　 　小、熔点高的特性。几乎所有火箭发射都选择朝东方向是因为地球 　 　，使火箭在地面未发射之前，已经具有了一个向东的速度，从而节省推进剂。火箭和飞船加速上升过程中，飞船的机械能会 　 　（选填“增大”“减小”或“不变”），火箭外壳的温度会 　 　（选填“升高”“降低”或“不变”），这是用 　 　方式改变物体内能（选填“做功”或“热传递”）。
（2）在进入预定轨道后，梦天实验舱采取“追”空间站组合体的方式进行交会对接，它们之间的距离也不断缩短，此过程中，梦天实验舱相对于空间站组合体是 　 　（填“运动”或“静止”）的。梦天实验舱上的摄像头实时传回画面，摄像头的镜头相当于一个凸透镜，所成的像是 　 　（填“放大”“缩小”或“等大”）的 　 　（填“实”或“虚”）像。
（3）火箭的芯级助推器上用氢作为燃料，主要的优点是它的 　 　高。
（4）核心舱通过电磁波向地面传送信息，电磁波从核心舱到相距480km的地面接收站所需时间约为 　 　s。
（5）核心舱安装了光电转化效率很高的太阳能电池板。若这些太阳能电池板总面积为134m2，光电转化效率为30%，太阳能的辐射能为1000J/m2•s，则太阳能电池板向核心舱内蓄电池充电的功率为 　 　W。
14．（7分）华为手机的超级快充充电器最大充电电流可达5A。现有华为某一型号的电池，容量为4200mAh（其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”），假设充电器始终以最大充电电流充电，且把电池充满，只需要 　 　min（保留整数）。如果将此电池电量全部用完，然后停下家里其它用电器，只给手机充电，充满后发现标有“3000revs/（kW•h）”字样的电能表转了63转，则充电消耗的电能为 　 　kW•h。有一款磁吸式充电宝包括一个主充电宝和四个子充电宝。每个子充电宝的容量是600mA•h，对外提供的电压为5V，一个子充电宝能提供的电能是 　 　J。手机屏幕多彩的颜色是由红、蓝、　 　三种色光混合而成的。手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术，“5G”手机传递信息的载体是频率更高的 　 　（填“超声波”或“电磁波”）；手机中科技含量最高的元件是芯片，芯片的核心部分主要是由 　 　（填“导体”、“半导体”或“绝缘体”）材料制成的；智能手机传递信息的电信号采用 　 　（填“模拟”或“数字”）信号。
15．（7分）近期，世界首条商业运营氢能源有轨电车正式在高明上线启动。据介绍有轨电车的特别之处在于采用氢燃料电池作为动力源，做到了污染物“零排放”。新型的有轨电车搭载了230kW大功率氢燃料电池堆和大容量钛酸锂电池，两者配合为车辆供电。有轨电车运行时，氢燃料电池作为牵引主动力，锂电池则在启动加速阶段提供辅助动力，车辆最高能以时速70km持续运行。每列车安装6个储气瓶，每瓶储氢量3kg，续航能力可达100km。车辆惰行、停站时，燃料电池为锂电池充电；制动时，锂电池回收制动能量，实现能量的循环利用。氢燃料电池和锂电池的混合动力，具有响应快，启动加速性能好、制动能量回收率高等突出优势。
（1）电车上的乘客看到站台往后退，则乘客选择的参照物是 　 　（选填“电车”或“站台”），电车在座椅一侧都设置有方便乘客手机充电用的插座，这些插座之间是 　 　的（选填“串联”或“并联”）。
（2）氢能源有轨电车制动时，锂电池回收制动能量的过程是 　 　能转化为电能，并最终转化为化学能。
（3）如果有轨电车以最高时速行驶3min，该电车行驶的路程是 　 　km。
（4）若要放出1.68×109J的热量，则需要完全燃烧 　 　瓶氢气（氢燃料的热值为1.4×108J/kg）。
（5）这种新型的电车使用大功率氢燃料电池堆供电，供电10h的电能可供50盏“220V，10W”的节能灯工作 　 　h。
（6）相对于氢能源有轨电车，燃油汽车比较耗油且环境污染严重，目前高明区汽车保有量在迅速增长，如果每辆汽车每年耗油1.6t，汽车内燃机的效率平均为30%，如果把内燃机效率提高1%，则每年每车可节约燃油 　 　t（结果保留两位小数）。
三、作图题（每图2分，共6分）
16．（2分）室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束，如图所示。根据这两条光束的方向，画出电灯的位置，并标明两条光线的传播方向。

17．（2分）一张薄纸片也能将开口向下的一杯水托起且滴水不漏，如图所示，请画出图中大气对纸片的压力的示意图。

18．（2分）在括号里标出电源的“+”极或“﹣”极并用箭头标出磁感线方向。

四、实验与探究题（本大题共3小题，每空2分，共24分）
19．（6分）如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量也相同。（燃料1是酒精，燃料2是碎纸片）

燃料
加热前的水温/℃
①
燃料的热值J/kg
10g酒精
15
35
2.4×106
10g碎纸片
15
25

要比较不同燃料的热值，应选择 　 　两图进行实验；如表是比较燃料热值的实验数据：完善表格，表中①应填写的内容是：　 　，并根据表中数据，估算出碎纸片的热值是 　 　J/kg。
20．（8分）利用轻质杠杆探究杠杆平衡条件的实验中：

（1）杠杆静止时如图甲所示，此时的杠杆 　 　（选填“是”或“否”）处于平衡状态？要使杠杆在水平位置平衡，则应将平衡螺母向 　 　（选填“左”或“右”）调节。
（2）如图乙，在A点挂4个钩码，在B点挂 　 　个钩码，仍可使其在水平位置平衡。
（3）用弹簧测力计代替钩码，如图丙所示，不断改变弹簧测力计的作用点和力的大小，使杠杆在水平位置平衡，弹簧测力计的拉力F与其力臂L1的图像如图丁所示。图象中每个点与两坐标轴围成的长方形面积 　 　（选填“相等”或“不等”）。
21．（10分）探究电流与电阻关系的电路图如图甲所示，可供使用的实验器材有：电源（电压恒为4.5V）、电流表、电压表、开关各一个，滑动变阻器（A：10Ω 2A、B：20Ω 1A）两个，定值电阻三个（5Ω、10Ω、15Ω），导线若干。
（1）连接好电路，闭合开关前变阻器的滑片P应该移至 　 　（填“a”或“b”）。
（2）上述实验中，小丞先把5Ω的电阻接入电路中进行测量，接着又改用10Ω的电阻继续实验，当把10Ω电阻接入电路后，小丞应将滑片P向 　 　端移动至适当位置（填“a”或“b”），目的是 　 　。
（3）小丞实验所选用的滑动变阻器应该是上述的 　 　（填“A”或“B”）。如果小丞没有正确选用滑动变阻器，在实验中就会出现这样的情况：当把 　 　Ω的定值电阻接入电路时，发现无论怎样移动变阻器的滑片，都无法使电压表的示数达到实验要求的数值。

五、计算题（本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，只写出结果不得分）
22．（5分）小华在比较不同物质吸热情况的实验中，利用额定功率为400W的电加热器加热水，如图所示，其正常工作时，将烧杯内0.2kg的水从20℃加热至70℃，所用时间为150s。已知c水＝4.2×103J/（kg•℃），求：
（1）加热过程中水吸收的热量；
（2）电加热器的热效率。

23．（5分）如图甲所示，有A、B两个实心正方体放置在水平地面上，A的边长为0.4m。将B沿水平方向切去厚度为h的部分，并将切去的部分叠放在A的上方中央。叠放后A对地面的压强与B剩余的压强随切去厚度h的图像如图乙所示。求：
（1）物体A的密度；
（2）物体B的重力；
（3）若在B切割前，将重力为48N的物体C分别放置于物体A、B上方中央，为使放上物体C后A、B对水平地面的压强相等，应将物体A还是B沿水平方向切下一定的质量？切下的质量为多少？


2023年新疆乌鲁木齐十三中中考物理三模试卷
参考答案与试题解析
一、选择题（本大题共12小题，每小题2分，共24分。在每小题列出的四个选项中，只有一项符合题目要求，请按答题卷中的要求作答）
1．【解答】解：音色是由发声体本身决定的，不同的发声体，其音调和响度可能相同，但音色一般不同；分辨出是某位老师的声音，主要是根据声音的音色不同。
故选：D。
2．【解答】解：
A、树荫是树木的影子，由于光的直线传播，光射到不透明物体上，在不透明物体后面形成影子，故A错误；
B、娇艳的花朵自身不能发光，不是光源，花朵可以反射光线，故B错误；
C、洁白的云朵在积水中的倒影是属于平面镜成像，是由光的反射形成的，故C正确；
D、太阳光是白光，白光是由红、橙、黄、绿、蓝、靛、紫七种色光混合而成的，故D错误。
故选：C。
3．【解答】解：A、冰雪消融，这是熔化现象，需要吸热，故A错误；
B、将糖水放入冰箱制成冰棍，这是凝固现象，需要放热，故B错误；
C、花草上出现晶莹的露珠，这是水蒸气的液化现象，需要放热，故C正确；
D、房屋上出现白色的霜，这是水蒸气的凝华现象，需要放热，故D错误。
故选：C。
4．【解答】解：因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节周围环境的气温。
故选：A。
5．【解答】解：A、计算机中的电子器件主要是由半导体材料制成的，故A错误；
B、水力、风力、利用的是水能、风能，属于可再生能源，火力发电利用的是煤炭的内能，属于不可再生资源，故B错误；
C、新能源汽车的动力部件是蓄电池，用的电能，内燃机利用的汽油的内能，故C错误；
D、光纤通信，是利用了光在纤维材料中多次反射传输信息，故D正确。
故选：D。
6．【解答】解：实验中不可能不存在摩擦，多次实验、改进实验装置、调整实验方案都不可能消除摩擦，只能在实验的基础上经过推理得出结论，故D正确。
故选：D。
7．【解答】解：读图可知，当只闭合S1时，两灯泡串联，所以两灯开始都发光，当再闭合S2时，灯L1被短路，只有灯L2工作，所以后来L1不亮，L2亮。
故选：D。
8．【解答】解：这个电路为串联电路，电压表测的是总电压，即电源电压，所以示数不变，据此可以排除B、D。
滑动变阻器的滑片向上滑动，其阻值减小，电路总阻值R总＝R滑+R灯，R总阻值也减小，
根据欧姆定律I＝可以知道I变大，
由P＝I2R知：灯泡实际功率P灯变大，灯泡变亮，据此可知A选项正确，
该电路中由P＝UI可知电路消耗的总功率变大，故C选项错。
故选：A。
9．【解答】解：A、当压力F为30N时，物体处于静止状态，在竖直方向上受到的重力和摩擦力是一对平衡力，所以f＝G＝10N，方向是竖直向上，故A错误；
C、当压力F为25N时，物体恰好匀速下滑，在竖直方向上受到的重力和摩擦力是一对平衡力，所以f滑＝G＝10N，方向是竖直向上，故C错误；
B、重力做功的功率：P＝＝＝Gv＝10N×0.2m/s＝2W，故B错误；
D、物体匀速上滑时，由于压力和接触面的粗糙程度不变，此时的摩擦力不变仍为10N，由于物体向上运动，因此摩擦力方向竖直向下，此时的物体受到竖直向上的拉力、竖直向下的重力、摩擦力的共同作用处于平衡状态，因此竖直向上的拉力：F＝G+f滑＝10N+10N＝20N，故D正确。
故选：D。
10．【解答】解：在重物由主梁右端缓慢移到左端的过程中，以左侧的支柱为支点，右支架对主梁的支持力F为动力，重物对杠杆的拉力为阻力，大小等于物体的重力G，动力臂为整个主梁的长度，设为L，阻力臂为L﹣s，
根据杠杆平衡条件：FL＝G（L﹣s）得，
拉力F为：F＝G﹣，
由关系式知：右支架对主梁的支持力F与重物移动距离s成一次函数关系，且支持力随s的增大而减小，故B符合题意。
故选：B。
11．【解答】解：由图可知，R0和滑动变阻器R串联，电压表测量R0两端的电压。
当滑片P位于a点时，设R总＝R0+Ra，则电路中的电流I1＝，
所以，电压表的示数U0＝I1R0，即×R0＝3V﹣﹣﹣﹣﹣﹣①
当滑片P从a点向左滑动2cm后，接入电路中的电阻减小，设减小的电阻为R，
则电路中的电流I2＝，
电压表的示数U0′＝I2R0，即×R0＝4V﹣﹣﹣﹣﹣②
由可得：R总＝4R，
因导体的材料和横截面积相同的条件下，电阻的大小与导体的长度成正比，
所以，从a点向左滑动2cm后，减小的电阻为R，则滑片P继续向左滑动2cm后，减小的电阻为2R，
此时电路中的电流I3＝，
电压表的示数U0″＝I3R0，即×R0＝U0″﹣﹣﹣③
由可得：U0″＝×3V＝×3V＝6V。
故选：C。
12．【解答】解：A、由图乙可知，当注入液体质量大于2kg时，圆柱体对容器底部的压力不变，说明此时圆柱体浸没在液体中，即圆柱体沉底了，由浮沉条件可知，圆柱体的密度大于液体密度，故A错误；
B、由题意知，圆柱体的底面积为：S柱＝200cm2＝0.02m2，
其高为h＝10cm＝0.1m，则圆柱体的体积：V柱＝S柱h＝0.02m2×0.1m＝2×10﹣3m3；
正方体容器的底面积S容＝0.2m×0.2m＝0.04m2；
圆柱体刚好浸没时，液体的体积为：V液体＝（S容﹣S柱）h＝（0.04m2﹣0.02m2）×0.1m＝2×10﹣3m3；
由图乙可知，圆柱体刚好浸没时，注入液体的质量为2kg，
则液体的密度：
ρ液＝＝＝1.0×103kg/m3；
根据阿基米德原理可得，当圆柱体刚被浸没时，它受到的浮力：
F浮＝ρ液gV排＝ρ液gV柱＝1.0×103kg/m3×10N/kg×2×10﹣3m3＝20N，故B错误；
C、由B知，圆柱体刚好浸没时注入液体的质量为2kg；
当注入液体质量m1小于或等于2kg时，容器内液体的深度：
h′＝，
又因为ΔS＝S容﹣S柱＝0.04m2﹣0.02m2＝0.02m2，
则液体对容器底部的压强：
p1＝ρ液g×＝﹣﹣﹣﹣﹣①，
由图乙可知，当没有注入液体时圆柱体对容器底的压力为150N，即圆柱体的重力为150N，
则注入液体后，容器对桌面的压力为：F＝150N+m1g，
容器对桌面的压强：
p2＝＝﹣﹣﹣﹣﹣②，
已知p1：p2＝1：3﹣﹣﹣﹣﹣﹣③，
将①②代入③解得：m1＝3kg，因m1＝3kg＞2kg，所以圆柱体一定浸没，故C错误；
D、当注入液体的质量大于2kg时，即注入液体的深度大于10cm，

因液体体积与圆柱体体积之和等于容器底面积乘以液体的深度，即V液+V柱＝S容h′，
且根据ρ＝可得液体的体积V液＝，
所以 +V柱＝S容h′，
则此时液体的深度h′＝，
此时液体对容器底部的压强：
p液＝ρ液gh′＝ρ液g×＝，﹣﹣﹣﹣﹣﹣④
容器对桌面的压强：
p容＝＝﹣﹣﹣﹣﹣﹣﹣﹣⑤，
已知p液：p容＝1：3，
所以 ：＝1：3，
即：（mg+ρ液gV柱）：（150N+mg）＝1：3，
代入数据可得：
m＝4.5kg，故D正确。
故选：D。
二、填空题（本大题共3小题，每空1分，共26分；请将符合题意的内容填在答题卷相应的横线上）
13．【解答】解：（1）火箭升空时，会向下喷出高温高压燃气，根据物体间力的作用是力作用的相互性，从而获得向上的推力；
火箭等高速航天器外壳的制作要求轻巧、耐高温。所以该类材料应具备密度小、熔点高的特性；
几乎所有火箭发射都选择朝东方向是因为地球自西向东自转，使火箭在地面未发射之前，已经具有了一个向东的速度，从而节省推进剂；
火箭和飞船加速上升过程中，飞船的机械能会增大，火箭外壳的温度会升高，这是用做功方式改变物体内能；
（2）在进入预定轨道后，梦天实验舱采取“追”空间站组合体的方式进行交会对接，它们之间的距离也不断缩短，此过程中，梦天实验舱相对于空间站组合体的位置发生变化，是运动的；摄像头的镜头相当于一个凸透镜，所成的像是缩小实像；
（3）火箭的芯级助推器上用氢作为燃料，主要的优点是它的热值高。
（4）根据速度公式，电磁波从核心舱到相距480km的地面接收站所需时间约为：＝1.6×10﹣3s；
（5）接收的太阳能的辐射能功率为：；
根据η＝得，太阳能电池板向核心舱内蓄电池充电的功率为：P电＝ηP太阳＝30%×134000W＝40200W。
故答案为：（1）相互的；密度；自西向东自转；增大；升高；做功；（2）运动；缩小；实；（3）热值；（4）1.6×10﹣3；（5）40200。
14．【解答】解：（1）已知I＝5A＝5000mA，由I＝可得，t＝＝0.84h＝50min；
（2）“3000revs/（kW•h）”表示电路中的用电器每消耗1kW•h的电能，电能表的转盘转3000r，则电能表转盘转动63转时，充电消耗的电能：
W＝kW•h＝0.021kW•h＝0.021×3.6×106J＝7.56×104J；
（3）每个子充电宝的容量是600mA•h，对外提供的电压为5V，则一个子充电宝能提供的电能：W＝UIt＝5V×0.6A×3600s＝1.08×104J；
（4）手机屏幕多彩的颜色是由红、蓝、绿三种色光混合而成的；
（5）手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术，“5G”手机传递信息的载体是频率更高的电磁波；
（6）手机中科技含量最高的元件是芯片，芯片的核心部分主要是由半导体材料制成的；智能手机传递信息的电信号采用数字信号。
故答案为：50；7.56×104；1.08×104；绿；电磁波；半导体；数字。
15．【解答】解：（1）车上乘客看到站台在后退，这是以电车为参照物，站台与电车的相对位置发生了改变；电车在座椅一侧都设置有方便乘客手机充电用的插座，这些插座之间是并联的；
（2）锂电池回收制动能量的过程是机械能转化为电能，并最终转化为化学能；
（3）由材料可知，有轨电车最高时速v＝70km/h，行驶时间t＝3min＝h，该电车行驶的路程：
s＝vt＝70km/h×h＝3.5km；
（4）由Q＝mg可得，氢燃料的质量：
m＝＝＝12kg，
已知每瓶储氢量3kg，则需要完全燃烧瓶子的数量：n＝＝4（瓶）；
（5）根据P＝得，
供电10小时的电能为：W＝Pt＝230kW×10h＝2300kW•h，
50盏“220V，10W”的节能灯的功率P′＝50×10W＝500W＝0.5kW，
这些电能可供50盏“220V，10W”的节能灯工作时间：
t＝＝＝4600h；
（6）因为内燃机效率提高1%，
所以η2＝η1+1%＝30%+1%＝31%，
因为η＝＝，所以W有用＝ηqm，
因为内燃机效率提高后有用功是相同的，
所以每辆汽车：η1qm1＝η2qm2，
所以m2＝m1，
则每辆汽车每年节约燃油：
Δm＝m1﹣m2＝m1﹣m1＝（1﹣）m1＝（1﹣）×1.8t≈0.06t。
故答案为：（1）电车；并联；（2）机械；（3）3.5；（4）4；（5）4600；（6）0.06。
三、作图题（每图2分，共6分）
16．【解答】解：因为光在同种均匀介质中是沿直线传播的。将透出的两条细小光束通过反向延长，交于一点S，该点即为电灯的位置，如图所示：
。
17．【解答】解：在纸片的中央选取压力的作用点，然后过作用点作垂直于纸片向上的力，如下图所示：

18．【解答】解：由图知，小磁针的右端为N极，根据磁极间的相互作用规律可知，螺线管的左端为S极、右端为N极；在磁体的周围，磁感线从磁体的N极出来回到S极，所以图中磁感线的方向是向左的；
螺线管的右端为N极，根据安培定则可以确定电流从螺线管的左端流入、右端流出，从而可知电源的左端为正极，如下图所示：

四、实验与探究题（本大题共3小题，每空2分，共24分）
19．【解答】解：比较燃料的热值，应控制燃料不同而加热的液体相同，故选甲、乙两图进行实验；
实验中通过水升高的温度来比较燃料放出热量的多少，故①中的内容是：燃料完全燃烧后的水温/℃；
相同质量的酒精和碎纸片燃烧放热，酒精燃烧放出的热量可以将水的温度升高20℃，碎纸片燃烧放出的热量可以将水的温度升高10℃，可见碎纸片的热值是酒精的倍，所以碎纸片的热值为1.2×106J/kg。
故答案为：甲、乙；燃料完全燃烧后的水温/℃；1.2×106。
20．【解答】解：（1）此时的杠杆静止是处于平衡状态；实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉，说明杠杆的重心在支点右侧，要使其在水平位置平衡，应将杠杆平衡螺母向左调节，直到杠杆在水平位置平衡，目的是为了便于测量力臂和避免杠杆自重对实验的影响；
（2）设一个钩码的重力为G，杠杆的一个小格为L，
由杠杆的平衡条件F1L1＝F2L2知，
4G×3L＝nG×2L
解得：n＝6，即在B位置挂上6个钩码，使杠杆在水平位置平衡；
（3）由于此题中的阻力和阻力臂不变，利用图象中任意一组数据都能得出，F2l2＝F1l1＝3N×0.02m＝2N×0.03cm＝0.06N•m，图像中每个点与两坐标轴围成的方形面积相等，其原因是阻力和阻力臂保持不变，根据杠杆的平衡条件可知，动力与动力臂的乘积保持不变。
故答案为：（1）是；左；（2）6；（3）相等。
21．【解答】解：（1）滑动变阻器的下面接了左边的a接线柱，所以连接好电路，闭合开关前，将变阻器的滑片P移至b端使其阻值最大；
（2）把5Ω的换为10Ω后，根据串分压的知识，电压表的示数变大，要探究电流与电阻的关系，需保持电压表的示数不变，应增大滑动变阻器的阻值，将滑片向b端滑动；
（3）由图象知，电阻两端的电压U＝IR＝0.5A×5Ω＝2.5V；由串联电路电压的规律，变阻器分得的电压为4.5V﹣2.5V＝2V，当接入15Ω电阻时，根据分压原理，变阻器连入电路中的电阻R滑＝×15Ω＝12Ω，故选用“20Ω 1A”的滑动变阻器，故选B；
若选用10Ω 2A的变阻器，当变阻器全部电阻连入电路时，由分压原理，定值电阻的最大值为R定大＝×10Ω＝12.5Ω，当把15Ω的电阻接入电路时，发现无论怎样移动变阻器的滑片，都无法使电压表的示数达到实验要求的数值。
故答案为：（1）b；（2）b；保持电压表示数不变；（3）B；15。
五、计算题（本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，只写出结果不得分）
22．【解答】解：（1）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×0.2kg×（70℃﹣20℃）＝4.2×104J；
（2）电加热器消耗的电能：W＝Pt′＝400W×150s＝6×104J，
电加热器的热效率：η＝＝＝70%。
答：（1）加热过程中水吸收的热量为4.2×104J；
（2）电加热器的热效率70%。
23．【解答】解：（1）由图乙可知，当A上没有放B时，A对地面的压强为1200Pa，
因为水平面上的物体对水平面的压力等于其重力，
因为p＝＝＝＝＝＝ρgh，
所以物体A的密度为：
ρA＝＝＝0.3×103kg/m3；
（2）由图乙可知，当将B沿水平方向切去厚度为0.3m时B剩余部分对地面的压强为0，则物体B的高度为0.3m，物体B为正方体，可得其边长为0.3m，则物体B的底面积为：
SB＝（0.3m）2＝0.09m2，
当B没有被切去时，B对地面的压强为1200Pa，根据F＝pS可得，此时B对地面的压力为：
FB＝pBSB＝1200Pa×0.09m2＝108N，
因为水平面上的物体对水平面的压力等于其重力，所以：
GB＝FB＝108N；
（3）由图乙可知，当A上没有放B时，A对地面的压强为1200Pa，
物体A的底面积为：SA＝（0.4m）2＝0.16m2，
根据F＝pS可得，此时A对地面的压力为：
FA＝pASA＝1200Pa×0.16m2＝192N，
因为水平面上的物体对水平面的压力等于其重力，所以：
GA＝FA＝192N，
由于A物体的边长大于B物体的边长，则A的底面积大于B物体的底面积，将重力为48N的物体C分别放置于物体A、B上方中央时，B物体对地面的压强大于A物体对地面的压强，故应将物体B沿水平方向切下一定的质量，
设物体B沿水平方向切下部分的重力为ΔG，
又因为放上物体C后A、B对水平地面的压强相等，
则有：＝，
即：＝，
则：ΔG＝21N，
则B物体切下的重质量为：
。
答：（1）物体A的密度为0.3×103kg/m3；
（2）物体B的重力为108N；
（3）应该切B物体，切去质量为2.1kg。
