2023年广东省惠州市博罗县杨村中学中考物理一模试卷
展开
这是一份2023年广东省惠州市博罗县杨村中学中考物理一模试卷，共21页。试卷主要包含了选择题，填空题，作图题，实验题，综合能力题等内容，欢迎下载使用。

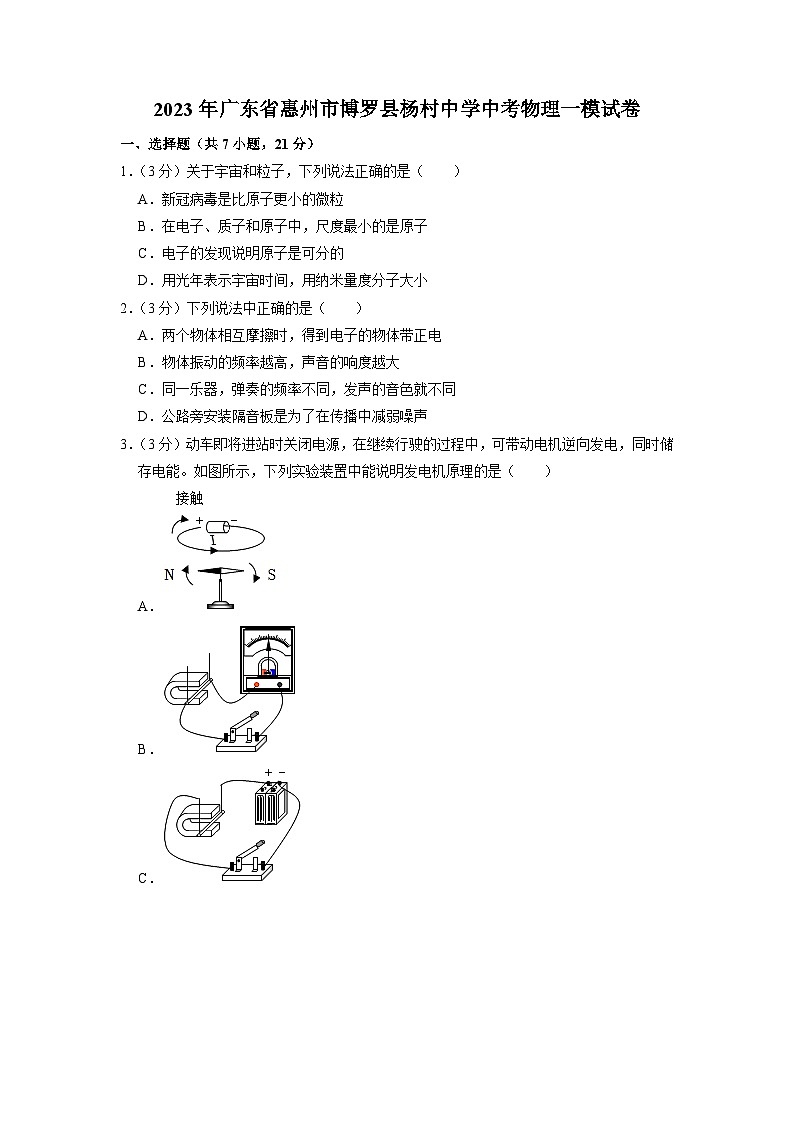

2023年广东省惠州市博罗县杨村中学中考物理一模试卷
一、选择题（共7小题，21分）
1．（3分）关于宇宙和粒子，下列说法正确的是（ ）
A．新冠病毒是比原子更小的微粒
B．在电子、质子和原子中，尺度最小的是原子
C．电子的发现说明原子是可分的
D．用光年表示宇宙时间，用纳米量度分子大小
2．（3分）下列说法中正确的是（ ）
A．两个物体相互摩擦时，得到电子的物体带正电
B．物体振动的频率越高，声音的响度越大
C．同一乐器，弹奏的频率不同，发声的音色就不同
D．公路旁安装隔音板是为了在传播中减弱噪声
3．（3分）动车即将进站时关闭电源，在继续行驶的过程中，可带动电机逆向发电，同时储存电能。如图所示，下列实验装置中能说明发电机原理的是（ ）
A．
B．
C．
D．

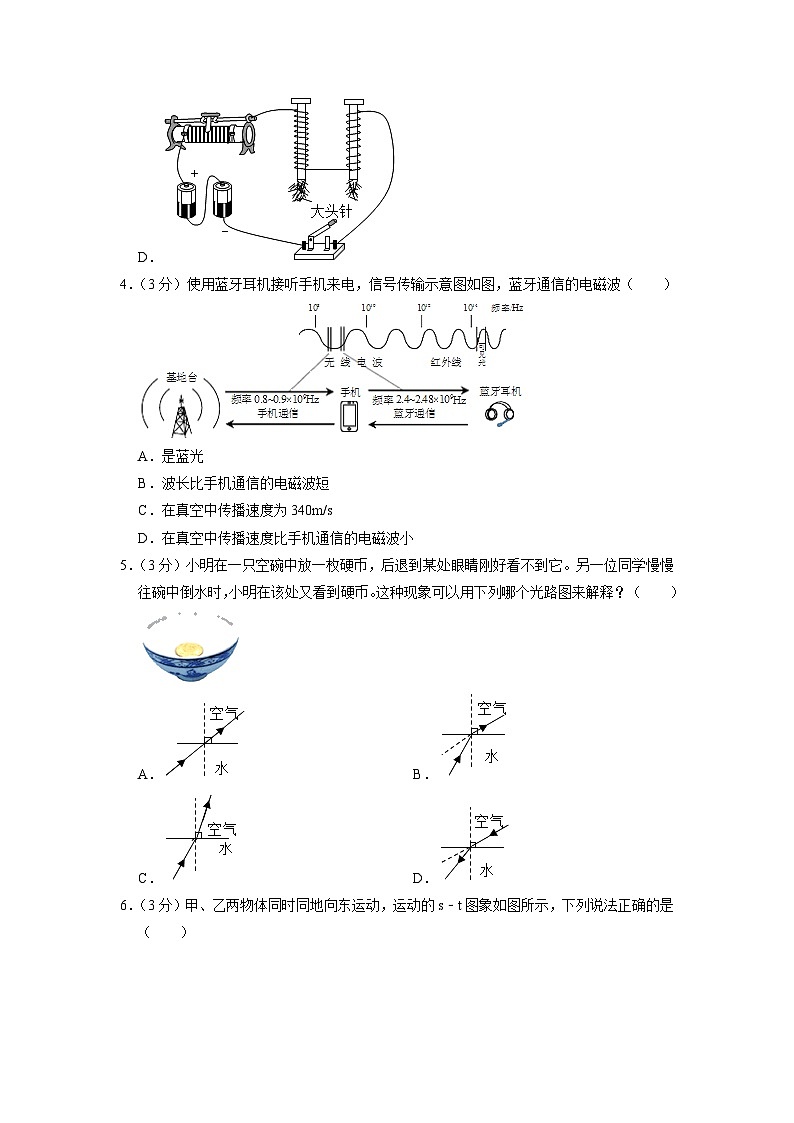

4．（3分）使用蓝牙耳机接听手机来电，信号传输示意图如图，蓝牙通信的电磁波（ ）
A．是蓝光
B．波长比手机通信的电磁波短
C．在真空中传播速度为340m/s
D．在真空中传播速度比手机通信的电磁波小
5．（3分）小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它。另一位同学慢慢往碗中倒水时，小明在该处又看到硬币。这种现象可以用下列哪个光路图来解释？（ ）
A． B．
C． D．

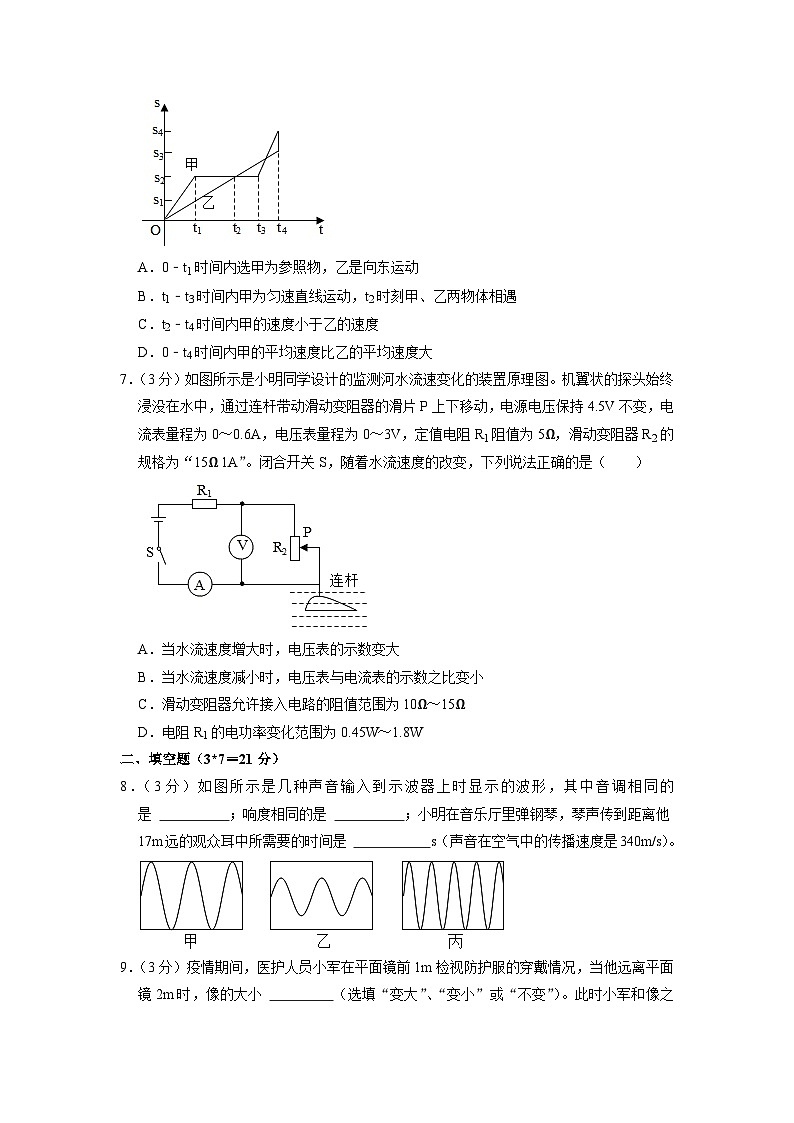

6．（3分）甲、乙两物体同时同地向东运动，运动的s﹣t图象如图所示，下列说法正确的是（ ）
A．0﹣t1时间内选甲为参照物，乙是向东运动
B．t1﹣t3时间内甲为匀速直线运动，t2时刻甲、乙两物体相遇
C．t2﹣t4时间内甲的速度小于乙的速度
D．0﹣t4时间内甲的平均速度比乙的平均速度大
7．（3分）如图所示是小明同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变小
C．滑动变阻器允许接入电路的阻值范围为10Ω～15Ω
D．电阻R1的电功率变化范围为0.45W～1.8W
二、填空题（3*7＝21分）
8．（3分）如图所示是几种声音输入到示波器上时显示的波形，其中音调相同的是 ；响度相同的是 ；小明在音乐厅里弹钢琴，琴声传到距离他17m远的观众耳中所需要的时间是 s（声音在空气中的传播速度是340m/s）。
9．（3分）疫情期间，医护人员小军在平面镜前1m检视防护服的穿戴情况，当他远离平面镜2m时，像的大小 （选填“变大”、“变小”或“不变”）。此时小军和像之间的距离为 m，为了做好疫情防控工作，学校工作人员每天喷洒消毒液，喷洒到地面的消毒液不久之后消失，这是因为消毒液发生了 （填物态变化名称）。
10．（3分）如图所示，这是汽油机的 冲程；已知汽油的热值是4.6×107J/kg，3kg汽油完全燃烧，放出热量 J，若某汽车发动机的效率是20%，消耗这3kg汽油使该汽车在水平路面上匀速行驶了40km，则该汽车发动机的牵引力为 N。
11．（3分）如图所示是小美家一个能吹冷、热风的家用电吹风的简化电路。图中A是吹风机，B是电热丝。若闭合开关 ，吹出的是冷风；若闭合开关 ，吹出的是热风。（两空均填“S1”、“S2”或“S1、S2”）一次洗完头后，小美想用电吹风来吹干头发，当她断开开关，把电吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是 （选填“插头”或“电吹风”）内部发生了短路。
12．（3分）国家大剧院外部钢结构壳体呈半椭球形，该建筑的穹顶表面积达3万平方米，为使如此大面积的建筑外壳不至过重但又坚固，设计者选择了钛金属板作主材，这主要是因为钛的密度 （选填“大”或“小”），硬度 （选填“大”或“小”）。透过环绕剧院的人工湖，看起来它又像只完整的“蛋”，这是因为光在水面发生了 （选填“反射”或“折射”）。
13．（3分）一标准大气压下，M物质的熔化图象如图1所示，装有冰水混合物的试管浸在正在熔化的M物质中，该物质的熔点是 ，加热到第5min时物质处于 （选填“固态”“液态”或“固液共存态”）；如图2所示，不考虑它们与空气的热传递，试管内水的质量 增加（选填“会”或“不会”）。
14．（3分）在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。则电源电压为 V；电阻R1的阻值为 Ω；当滑片P移到中点时，R1的电功率为 W。
三、作图题（2+2+3＝7分）
15．（2分）请将电源、电流表，电压表三个元件的符号填入图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图丙所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
16．（2分）在家庭电路中，用一个开关同时控制两盏“220V，40W”的节能灯，要求这两盏灯能正常发光，请将图中的电路连好。
17．（3分）一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触，请画出小球受力示意图。
四、实验题（6+7+6＝19分）
18．（6分）（1）读下列实验仪器的示数，刻度尺读数 cm；停表读数 s；温度计示数是 ℃（2）如图2所示，在“用天平和量筒测量盐水密度”的实验中，用天平测出空烧杯的质量为29g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，则盐水的质量为 g。再将烧杯中的盐水全部倒入量筒中，如图乙所示，盐水的密度为 kg/m3。此测量结果比真实值偏 。（选填“大”或“小”）
19．（7分）小刚做“探究凸透镜成像规律”的实验。
（1）小刚把凸透镜正对太阳光，再把一张纸放在另一侧，调整凸透镜和纸的距离，当纸上出现一个 的光斑时，用刻度尺测得此光斑到凸透镜光心的距离为10cm。
（2）小刚将“F”图案的光源、凸透镜、光屏依次放在水平光具座上，让光源发光，发现光屏上成像如图1甲所示。他发现光屏上所成的像太偏上，为了能在光屏上完整成像，可以把凸透镜向 （选填“上”、“下”、“左”、“右”）调节。
（3）解决上述问题后，移动“F”光源和凸透镜的位置如图1乙，则此时的物距为 cm，移动光屏恰好得到一个 的实像，用此规律可以制作 。（选填“放大镜”、“照相机”、“投影仪”）
（4）不改变光源和透镜的位置，换一个焦距5cm的凸透镜，此时要使光屏 透镜（选填“靠近”、“远离”），才能得到一个清晰的像，“F”光源的图案如图2，此时在光屏上接收到的像是图3中的 。
20．（6分）如图所示，小明同学为了探究“电流与电阻的关系”，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，30Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω，1A”字样，导线若干。
（1）请你用笔画线代替导线，将图乙中的实物连接完整，并使滑动变阻器处于阻值最大处。
（2）小明连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是 。
（3）故障排除后，小明先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数如图丙，要完成这次实验，接下来她应将变阻器滑片向 端（选填“左”或“右”）移动，使电压表的示数为2V。
（4）当小明改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，可能的原因是 。
（5）小明同学完成该实验后，想利用原有实验器材继续测量一个阻值未知的定值电阻，可惜电压表已经损坏，电源电压长时间使用电压不足3V，但滑动变阻器最大阻值R0清晰可见，请你在不添加器材和不改变电路的情况下，按照下面实验补充步骤
①把滑动变阻器的滑片移到阻值最小端，闭合开关，记录电流表示数I1；
②把滑动变阻器的滑片移到 ，闭合开关，记录电流表示数I2；
③待测电阻的阻值表达式Rx＝ 。
四、计算题（6+7＝13分）
21．（6分）如图所示是一台火灾现场侦察、灭火的消防机器人，其质量为600kg，体积大约是80dm3，以3m/s的速度在水平地面沿直线匀速前进了20min，行驶时所受阻力为自重的0.02倍。求：
（1）消防机器人在20min内通过的路程。
（2）消防机器人的平均密度。
（3）在水平地面匀速直线前进的过程中，消耗电能0.2kW•h，求此时消防机器人的效率。
22．（7分）小强妈妈买了一个新的电饭煲，小强从说明书中得知下表中的信息，工作电路图如图甲所示，S1为温控开关，加热电阻R1和R2的阻值不随温度变化。求：
（1）电阻R1的阻值；
（2）电饭煲在“保温”状态下正常工作时，加热电阻R₁的电功率。
（3）某周末的晚饭时，小强想利用自家电能表（如图乙）测量电饭锅的实际功率。于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min内转了50转。求电饭锅的实际功率和实际电压。
额定电压
220V
额定蒸煮功率
1210W
额定保温功率
88W
频率
50Hz
容积
5L
六、综合能力题（6+6+7＝19分）
23．（6分）某物理实验小组采用如图的电路装置探究“电流产生的热量跟什么因素有关”，两个透明容器中封闭着等量的空气，将两个容器中的电阻丝R1和R2串联接到电源两端，将容器外部的电阻丝R3和R2并联。
（1）接通电源，瓶内的空气被加热后膨胀，实验中通过观察 来比较瓶内电阻丝产生热量的多少。
（2）该装置是探究电流通过导体产生的热量与 的关系，通电一段时间 瓶（选填“左”或“右”）内的电阻丝产生的热量多。
（3）某小组在实验中观察到左侧U形管中液面很快出现高度差，右侧U形管中液面高度差为零，原因可能是电阻丝 断路。（选填“R1”、“R2”或“R3”）
（4）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少，此时该装置是探究电流产生的热量跟 的关系，一段时间后电阻丝产生的热量 （选填“左瓶”、“右瓶”或“两瓶一样”）多。
24．（6分）科技小组的同学设计了如图甲所示的恒温水箱温控电路（设环境温度不高于20℃），由工作电路和控制电路组成。工作电路中的电热器上标有“220V，1000W”的字样；控制电路电源电压U＝30V，热敏电阻R1作为感应器探测水温，置于恒温水箱内，其阻值随温度变化的关系如图乙所示，R2为滑动变阻器。闭合开关S，电磁铁产生的吸引力F与控制电路中电流I的关系如图丙所示，衔接只有在不小于3N吸引力的作用下才能被吸下，工作电路断开[不计继电器线圈的电阻，c水＝4.2×103J/（kg•℃）]则：
（1）作电路的电热器的电阻丝是由电阻 （填“大”或“小”），熔点 （填“高”或“低”）的合金组成，它正常工作时的电阻为 Ω；控制电路的开关S闭合时，电磁铁的上端是 极；
（2）为了把温度控制在40℃左右，设定在水温低于40℃时自动加热，达到40℃时停止加热，根据阅读内容和乙图以及F﹣I图象可知可知，控制电路中的电流应该是 A，此时滑动变阻器R2消耗的电功率为 W。
25．（7分）阅读下列短文，回答问题。
无人机
无人机作为空中平台，以高分辨率高速摄像机、轻型光学相机、超声波传感器、激光扫描仪、红外夜视仪等设备获取信息，用计算机对图象信息进行处理，并按照一定精度要求制作成图象。无人机航拍影像具有高清晰、高现实性的优点，广泛应用在航拍，交通等领域。如图甲为某型号无人机，该无人机部分零件采用碳纤维材料制成，其部分参数如下：
参数名称
最大飞行
半径/km
最大巡航速度
/km•h﹣1
电池电压
/V
电池容量
/mA•h
电动机额定功率
/W
拍摄速度
/帧•秒﹣1
数据
5
50
34
250
20
11000
电池容量＝放电电流×放电时间，例如，1mA•h是指以1mA的电流能连续工作1h。
帧•秒﹣1是指每秒拍摄的画面数。
（1）人们是利用遥控器通过传输信息操控无人机的，其有效操控距离至少为 km。
（2）如图乙是无人机竖直向上运动的v﹣t图象，由图象可知，在0～5s内，无人机受到的升力 （填“大于”“等于”或“小于”）重力。
（3）摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变 （选填“大”或“小”）。从摄像机中看到的像变模糊，为了仍能拍摄出清晰的像，可在摄像机镜头前加一个 （选填“凸”或“凹”）透镜，使近距被拍摄的物体清晰成像。
（4）小轿车在高速公路上限速120km/h，交警部门利用无人机进行高速公路通行情况的实时监测。一辆小轿车在通行0.5m的过程中，高速摄像机拍摄帧数为110帧，据此判断该监测的轿车速度是 m/s，小轿车 超速（选“是”或“否”）。
（5）在220V电压下对该无人机进行充电，电池充满电时，储存的电能是 W•h。
2023年广东省惠州市博罗县杨村中学中考物理一模试卷
参考答案与试题解析
一、选择题（共7小题，21分）
1．【解答】解：A、“新冠病毒”的直径约为10﹣7m，原子的直径约为10﹣9m，新冠病毒是比原子更大的微粒，故A错误；
B、原子是由原子核与核外电子组成的，原子核由质子和中子组成，在电子、质子和原子中，尺度最小的是电子，故B错误；
C、电子的发现说明原子是可分的，故C正确；
D、光年是光在真空中一年内通过的距离，属长度单位；分子的大小一般用纳米来量度，故D错误。
故选：C。
2．【解答】解：A、两个物体相互摩擦时，得到电子的物体带负电，故A错误；
B、物体振动的频率越高，声音的音调越高，故B错误；
C、音色是发声体的声音品质；同一乐器，弹奏的频率不同，发声的音调就不同，故C错误；
D、公路旁安装隔音板是为了在传播中减弱噪声，故D正确。
故选：D。
3．【解答】解：动车到站前先停止供电，由于惯性，动车会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线运动，进而产生感应电流，即在该过程中消耗机械能，产生电能，故是将机械能转化为电能的过程，因此该过程与发电机的原理相同。
A、此图是奥斯特实验，说明通电导线周围有磁场，故A错误；
B、此图是电磁感应实验装置，当导体做切割磁感线运动时，会产生感应电流，故B正确；
C、此实验是研究通电导线在磁场中受力的作用的装置，故C错误；
D、此时实验是探究电磁铁磁性强弱与线圈匝数关系的实验装置，故D错误；
故选：B。
4．【解答】解：A、蓝牙通讯用的是电磁波，不是光信号；故A错误；
B、蓝牙通讯比手机通讯的电磁波频率高，所以波长短；故B正确；
C、电磁波在真空中的传播速度约为3×108m/s，不是340m/s，故C错误；
D、蓝牙通讯和手机通讯使用的都是电磁波，在真空中传播速度相同；故D错误。
故选：B。
5．【解答】解：当我们用眼睛看到水中的硬币，是因为硬币反射的光进入到了我们的眼睛的缘故；根据光的折射定律的内容知道，光从水斜射入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，且光线是从硬币上发出的，故B图正确。
故选：B。
6．【解答】解：A、由图知，0﹣t1时间内甲通过的路程比乙大，根据v＝，在时间相同，甲车的速度大于乙车的速度，所以当以甲车为参照物时，乙车是向西运动，故A错误；
B、由图知，t1﹣t3时间内甲的路程不再变化，处于静止状态，t2时刻甲乙通过的路程相同，甲、乙两物体相遇，故B错误；
C、由图知，t2﹣t4时间内甲通过的路程大于乙通过的路程，故甲的速度大于乙的速度，故C错误；
D、由图知，0﹣t4时间内甲通过的路程大于乙通过的路程，故甲的平均速度比乙的平均速度大，故D正确。
故选：D。
7．【解答】解：由图知，定值电阻R1与变阻器R2串联，电压表测变阻器R2的电压，电流表测电路的电流：
AB、流体的压强跟流速有关，流速越大的位置，压强越小，
当水流速度增大时，机翼状的探头上下表面受到的压强不同，下表面受到的压强大于上表面受到的压强，R2的滑片上移，接入电路的阻值减小，
根据串联电路的分压特点可知，变阻器R2的电压减小，即电压表示数减小，故A错误；
当水流速度减小时，上下表面的压强差减小，R2滑片下移，变阻器接入电路的阻值增大，
由I＝变形式R＝可知，电压表与电流表的示数之比等于R2接入电路中的阻值，则其比值变大，故B错误；
CD、当滑动变阻器接入电路中的电阻为零时，电路中的电流：
I＝＝＝0.9A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，
所以，电路中的最大电流为I大＝0.6A，此时滑动变阻器接入电路中的电阻最小，电阻R1的电功率最大，
此时电路中的总电阻：
R＝＝＝7.5Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R2＝R﹣R1＝7.5Ω﹣5Ω＝2.5Ω，
电阻R1的最大电功率：
P1＝I大2R1＝（0.6A）2×5Ω＝1.8W；
当电压表的示数最大为U2＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，R1的功率最小，
因串联电路中总电压等于各分电压之和，
所以，此时R1的电压：
U1＝U﹣U2＝4.5V﹣3V＝1.5V，
则电路中最小的电流：
I小＝＝＝0.3A，
则滑动变阻器接入电路中的最大阻值：
R2′＝＝＝10Ω，
所以，滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω，故C错误；
电阻R1的最小功率：
P1′＝I小2R1＝（0.3A）2×5Ω＝0.45W，
所以，电阻R1的电功率的变化范围为0.45W∼1.8W，故D正确。
故选：D。
二、填空题（3*7＝21分）
8．【解答】解：如图所示是几种声音输入到示波器上时显示的波形，其中音调相同的是甲、乙；响度相同的是甲、丙；小明在音乐厅里弹钢琴，琴声传到距离他17m远的观众耳中所需要的时间是：。
故答案为：甲、乙；甲、丙；0.05。
9．【解答】解：平面镜所成的像和物大小相等，当医护人员远离平面镜时，像的大小不变；
此时小军到平面镜的距离为3m，小军的像到平面镜的距离也为3m，所以小军与像之间的距离为6m；
为了做好疫情防控工作，学校工作人员每天喷洒消毒液，喷洒到地面的消毒液不久之后消失，消毒液从液态变为气态，消毒液发生了汽化。
故答案为：不变；6；汽化。
10．【解答】解：（1）图中进气门和排气门都关闭，活塞向下运动，是做功冲程；
（2）完全燃烧3kg汽油放出的热量：
Q放＝mq＝3kg×4.6×107J/kg＝1.38×108J；
由η＝得，汽车发动机做的有用功：
W＝ηQ放＝20%×1.38×108J＝2.76×107J；
由W＝Fs得，汽车匀速行驶时的牵引力：
F＝＝＝690N。
故答案为：做功；1.38×108；690。
11．【解答】解：（1）由图知，这是A和B组成的并联电路，S1在干路上，S2在B所在的支路上。
当S1闭合，S2断开时，电热丝B所在支路没有接通，只有吹风机A工作，吹出的是冷风；
当S1和S2都闭合时，吹风机A与电热丝B并联，两者同时工作，吹出的是热风；
（2）开关断开，说明电吹风内部电路根本无法接通，此时跳闸跟内部电路没有关系。当电吹风插头内部发生短路时，将插头插入插座，由于导线电阻很小，根据I＝可知，电流会很大，引起空气开关跳闸。
故答案为：S1；S1S2；插头。
12．【解答】解：（1）体积相同的不同物质质量不同，密度小的质量小。所以使外壳不至过重而采用钛金属板作主材就是利用了钛的密度小这个特点；坚固说明钛的硬度大，强度高。
（2）透过环绕剧院的人工湖，看起来它又像只完整的“蛋”，这是因为光在水面发生了反射。
故答案为：小；大；反射。
13．【解答】解：一标准大气压下，M物质的熔化图象如图1所示，装有冰水混合物的试管浸在正在熔化的M物质中，该物质的熔点是﹣4℃，加热到第5min时物质正在熔化，处于固液共存态；如图2所示，不考虑它们与空气的热传递，M物质熔化时，需要从水吸收热量，试管内水的质量不会增加。
故答案为：﹣4℃；固液共存态；不会。
14．【解答】解：由电路图可知，滑动变阻器R2与定值电阻R1串联，电压表测R1两端的电压。
（1）当滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，电压表测电源的电压，
则由图乙可知，电源的电压U＝6V；
（2）当滑动变阻器接入电路中的电阻最大即R2＝20Ω时，电压表的示数最小，
由图乙可知，R1两端的电压U1＝2V，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U2＝U﹣U1＝6V﹣2V＝4V，
因串联电路中各处的电流相等，
所以，＝，即＝，
解得：R1＝10Ω；
（3）当滑片P移到中点时，通过R1的电流：
I1＝I＝＝＝0.3A。
此时R1的电功率为P＝I1²R1＝0.3A×10Ω＝0.9W。
故答案为：6；10；0.9。
三、作图题（2+2+3＝7分）
15．【解答】解：
要滑动变阻器改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；
灯泡变亮时，说明通过灯泡的电流变大，由U＝IR可知灯泡两端电压变大，而题中要求电压表示数变小，说明电压表和滑动变阻器并联；
所以，电源在最左端的虚线框内，且上端为负极，这样可以满足电流方向如图所示；电压表和滑动变阻器并联，填在中间的虚线框内；电流表和滑动变阻器串联，应填在最右端的虚线框内；如下图所示：
16．【解答】解：因为在家庭电路中，保险丝要接在火线上，所以上面电线为火线、中间电线为零线；
开关接在火线上，两只“220V 40W”节能灯在家庭电路中应并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。如图所示：
17．【解答】解：由题意可知小球静止，处于平衡状态，它受到三个力，分别是：带电体A对它的吸引力、自身的重力、绳子对它的拉力；
带电体对它的引力水平向左，重力的方向竖直向下，拉力的方向沿绳子向上，作用点可都画在小球的球心上，如图所示：
四、实验题（6+7+6＝19分）
18．【解答】解：（1）由图1甲可知刻度尺的分度值是0.1cm＝1mm；物体的长度为L＝5.80cm﹣3.00cm＝2.80cm；
由图1乙可知在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为5min；在秒表的大表盘上，一个小格代表0.1s，指针在37.5s处，故秒表的读数为5min37.5s＝337.5s；
由图1丙可知，此温度计的分度值为1℃，20在10的下面，说明温度低于0℃，故该温度计的示数是﹣12℃；
（2）由图2甲可知，烧杯和盐水的总质量为50g+10g+2g＝62g，
盐水的质量m＝62g﹣29g＝33g，
由图2乙图知，盐水的体积V＝30cm3，
盐水的密度ρ＝＝＝1.1g/cm3＝1.1×103kg/m3；
向量筒中倒入盐水的过程中，烧杯中残留有盐水，使得测量的体积偏小，根据密度公式可知，密度偏大。
故答案为：（1）2.80；337.5；﹣12；（2）33；1.1×103；大。
19．【解答】解：（1）太阳光可以近似看为平行光源，将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点。所以把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，便是焦距；
（2）实验中他发现光屏上的像偏上，根据光线过光心不改变方向，凸透镜向下移动；
（3）由图可知，此时的物距u＝15.0cm时，此时2f＞u＞f，移动光屏可以在光屏上得到一个倒立、放大的实像，投影仪是根据这个原理制成的；
（4）当改用焦距为5cm的凸透镜，不改变凸透镜和光源的位置，则相当于增大了物距，根据凸透镜成实像时，物远像近像变小，可知，要在光屏上成清晰的像，此时要使光屏靠近透镜，才能得到一个清晰的像；此时u＞2f，所以成倒立缩小的实像，故图3中A正确。
故答案为：（1）最小最亮；（2）下；（3）15.0；倒立、放大；投影仪；（4）靠近；A。
20．【解答】解：（1）根据电源电压为3V确定电压表选用小量程与电阻并联，按电路图连接电路，并使滑动变阻器处于阻值最大处，必须连接右下角的接线柱；如下所示：
（2）闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，说明电路是通路，电压表被短路了，故原因可能是R短路；
（3）故障排除后，小明先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数如图丙，此时超过了2V，说明定值电阻分得电压过大，需要增大滑动变阻器的电压，因而应该增大滑动变阻器的电阻，要完成这次实验，接下来她应将变阻器滑片向左端移动，使电压表的示数为2V；
（4）电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝3V﹣2V＝1V，变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入50Ω电阻时，变阻器连入电路中的电阻为：
R滑＝0.5×50Ω＝25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，而现有变阻器的最大电阻太小；
（5）电源电压长时间使用电压不足3V，但滑动变阻器最大阻值R0清晰可见，请你在不添加器材和不改变电路的情况下，
①把滑动变阻器的滑片移到阻值最小端，闭合开关，记录电流表示数I1；此时电源电压U＝I1Rx；
②把滑动变阻器的滑片移到阻值最大端，闭合开关，记录电流表示数I2；根据串联电路的特点和欧姆定律知，此时电源电压U＝I2Rx+I2R0；
③待测电阻的阻值表达式Rx＝。
故答案为：（1）如图见解答；（2）R短路；（3）左；（4）变阻器的最大电阻太小；
（5）②阻值最大端；③。
四、计算题（6+7＝13分）
21．【解答】解：（1）由v＝得，消防机器人在1min内通过的路程：s＝vt＝3m/s×20×60s＝3600m；
（2）该机器人的平均密度；ρ＝＝7.5×103kg/m3；
（3）因为“行驶时所受阻力为自重的0.02倍”，同时匀速直线前进时牵引力与阻力平衡，所以牵引力：F＝f＝0.02G＝0.02mg＝0.02×600kg×10N/kg＝120N，
机器人做的有用功：W有用＝Fs＝120N×3600m＝4.32×105J，
消耗电能：W总＝0.2kW•h＝0.2×3.6×106J＝7.2×105J，
此时消防机器人的效率：η＝＝60%。
答：（1）消防机器人在20min内通过的路程为3600m；
（2）消防机器人的平均密度为7.5×103kg/m3；
（3）在水平地面匀速直线前进的过程中，消耗电能0.2kW•h，此时消防机器人的效率为60%。
22．【解答】解：（1）由电路图知，只闭合S2时两电阻串联，电路中电阻较大，总功率较小，为保温状态，
当两开关都闭合时，只有R1接入电路中，电阻较小，总功率较大，为蒸煮状态，
由表中数据知，额定蒸煮功率为1210W，
由P＝可得，R1的阻值：R1＝＝＝40Ω；
（2）由表中数据可知，额定保温功率为88W，此时两电阻串联，
由P＝UI可得，在“保温”状态下正常工作时的电流：，
加热电阻R1的电功率为：P1＝I2R1＝（0.4A）2×40Ω＝6.4W；
（3）“3000revs/（kW•h）”表示电路中每消耗1kW•h电能，电能表的转盘转过3000圈，
只让电饭煲在“蒸煮”状态下工作，转盘在1min内转了50转，
电饭煲消耗的电能为：W＝kW•h＝kW•h，
电饭煲在“蒸煮”状态下的实际功率为：P实＝＝＝1kW＝1000W，
实际电压为：U实＝＝＝200V。
答：（1）电阻R1的阻值为40Ω；
（2）电饭煲在“保温”状态下正常工作时，加热电阻R₁的电功率为6.4W；
（3）电饭锅的实际功率为1000W，实际电压为200V。
六、综合能力题（6+6+7＝19分）
23．【解答】解：
（1）电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U形管中液面高度差的变化来反映；
（2）如图的装置中，右边两个5Ω的电阻并联后再与左边5Ω的电阻串联；根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右＝I左，两个5Ω的电阻并联，根据并联电路的电流特点可知I右＝I内+I外，比较可知I左＞I内；两瓶中的电阻值相等（均为5Ω），通电时间相等，电流不同，故探究的是电流产生的热量跟电流的关系；
通电一段时间后，由于瓶中电阻相同、通电时间相同、I左＞I内，所以根据焦耳定律Q＝I2Rt可知，左瓶内的电阻丝产生的热量多；
（3）图中，电阻丝R2与R3并联后再与电阻丝R1串联，在作图乙的实验时，观察到左侧U形管中液面很快出现高度差，右侧U形管中液面高度差为零，说明电阻丝R1能够产生热量，电阻丝R2没有产生热量，原因是电阻丝R2断路；
（4）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，右瓶中两根电阻丝对瓶内空气进行加热；根据并联电路的电阻规律可得，右瓶中两根5Ω电阻丝并联的总电阻为2.5Ω，小于5Ω，即R左＞R右；
两瓶内电阻丝的总电阻不相等，通电时间相等，电流相等，故探究的是电流产生的热量跟电阻的关系；
通电一段时间后，由于电流相同（即I右＝I左）、通电时间相同、R左＞R右，根据焦耳定律Q＝I2Rt可知，左瓶内的电阻丝产生的热量多。
故答案为：（1）U形管中液面高度差的变化；（2）电流；左；（3）R2；（4）电阻；左瓶。
24．【解答】解：（1）工作电路的电热器的电阻丝是由电阻大、熔点高的合金组成，它正常工作时的电阻为：；
控制电路的开关S闭合时，根据安培定则，电流从电磁铁的上端流入，从下端流出，电磁铁的上端是S极。
（2）根据阅读内容和乙图以及F﹣I图象可知可知，控制电路中的电流应该是100mA＝0.1A；此时控制电路中的总电阻为；当温度为40℃时，热敏电阻R1＝50Ω；
所以此时滑动变阻器的电阻为：R2＝R'﹣R1＝300Ω﹣50Ω＝250Ω，此时滑动变阻器的功率为：。
故答案为：（1）大；高；48.4；S；（2）0.1；2.5。
25．【解答】解：（1）由图表中数据可知，最大飞行半径为5km，故有效操控距离至少为5km；
（2）分析图乙可知，由图像可知，在0～5s内，无人机做加速运动，则无人机处于非平衡状态，升力大于重力；
（3）摄像机成像时，成倒立缩小的实像，物距大于二倍焦距；摄像机向被拍摄的物体靠近时，物距变小，像距将变大（即像会远离镜头）；近距离拍摄时，若像距不变，为能拍摄出清晰的像，应在摄像机镜头前加一个凸透镜，凸透镜可以使光线提前会聚而成清晰的像；
（4）高速摄像机拍摄1帧画面需要的时间t0＝s；
高速摄像机拍摄帧数为110帧所需的时间：t＝110×s＝0.01s，
小轿车的速度：v＝＝＝50m/s＝50×3.6km/h＝180km/h＞120km/h，所以小轿车已经超速。
（5）蓄电池充足一次电可储存的能量：
W＝UIt＝UQ＝34V×250mA•h＝34V×0.25A•h＝8.5W•h。
故答案为：（1）5；（2）大于；（3）大；凸；（4）50；是；（5）8.5。
2023年广东省惠州市博罗县杨村中学中考物理一模试卷
一、选择题（共7小题，21分）
1．（3分）关于宇宙和粒子，下列说法正确的是（ ）
A．新冠病毒是比原子更小的微粒
B．在电子、质子和原子中，尺度最小的是原子
C．电子的发现说明原子是可分的
D．用光年表示宇宙时间，用纳米量度分子大小
2．（3分）下列说法中正确的是（ ）
A．两个物体相互摩擦时，得到电子的物体带正电
B．物体振动的频率越高，声音的响度越大
C．同一乐器，弹奏的频率不同，发声的音色就不同
D．公路旁安装隔音板是为了在传播中减弱噪声
3．（3分）动车即将进站时关闭电源，在继续行驶的过程中，可带动电机逆向发电，同时储存电能。如图所示，下列实验装置中能说明发电机原理的是（ ）
A．
B．
C．
D．
4．（3分）使用蓝牙耳机接听手机来电，信号传输示意图如图，蓝牙通信的电磁波（ ）
A．是蓝光
B．波长比手机通信的电磁波短
C．在真空中传播速度为340m/s
D．在真空中传播速度比手机通信的电磁波小
5．（3分）小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它。另一位同学慢慢往碗中倒水时，小明在该处又看到硬币。这种现象可以用下列哪个光路图来解释？（ ）
A． B．
C． D．
6．（3分）甲、乙两物体同时同地向东运动，运动的s﹣t图象如图所示，下列说法正确的是（ ）
A．0﹣t1时间内选甲为参照物，乙是向东运动
B．t1﹣t3时间内甲为匀速直线运动，t2时刻甲、乙两物体相遇
C．t2﹣t4时间内甲的速度小于乙的速度
D．0﹣t4时间内甲的平均速度比乙的平均速度大
7．（3分）如图所示是小明同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变小
C．滑动变阻器允许接入电路的阻值范围为10Ω～15Ω
D．电阻R1的电功率变化范围为0.45W～1.8W
二、填空题（3*7＝21分）
8．（3分）如图所示是几种声音输入到示波器上时显示的波形，其中音调相同的是 ；响度相同的是 ；小明在音乐厅里弹钢琴，琴声传到距离他17m远的观众耳中所需要的时间是 s（声音在空气中的传播速度是340m/s）。
9．（3分）疫情期间，医护人员小军在平面镜前1m检视防护服的穿戴情况，当他远离平面镜2m时，像的大小 （选填“变大”、“变小”或“不变”）。此时小军和像之间的距离为 m，为了做好疫情防控工作，学校工作人员每天喷洒消毒液，喷洒到地面的消毒液不久之后消失，这是因为消毒液发生了 （填物态变化名称）。
10．（3分）如图所示，这是汽油机的 冲程；已知汽油的热值是4.6×107J/kg，3kg汽油完全燃烧，放出热量 J，若某汽车发动机的效率是20%，消耗这3kg汽油使该汽车在水平路面上匀速行驶了40km，则该汽车发动机的牵引力为 N。
11．（3分）如图所示是小美家一个能吹冷、热风的家用电吹风的简化电路。图中A是吹风机，B是电热丝。若闭合开关 ，吹出的是冷风；若闭合开关 ，吹出的是热风。（两空均填“S1”、“S2”或“S1、S2”）一次洗完头后，小美想用电吹风来吹干头发，当她断开开关，把电吹风的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是 （选填“插头”或“电吹风”）内部发生了短路。
12．（3分）国家大剧院外部钢结构壳体呈半椭球形，该建筑的穹顶表面积达3万平方米，为使如此大面积的建筑外壳不至过重但又坚固，设计者选择了钛金属板作主材，这主要是因为钛的密度 （选填“大”或“小”），硬度 （选填“大”或“小”）。透过环绕剧院的人工湖，看起来它又像只完整的“蛋”，这是因为光在水面发生了 （选填“反射”或“折射”）。
13．（3分）一标准大气压下，M物质的熔化图象如图1所示，装有冰水混合物的试管浸在正在熔化的M物质中，该物质的熔点是 ，加热到第5min时物质处于 （选填“固态”“液态”或“固液共存态”）；如图2所示，不考虑它们与空气的热传递，试管内水的质量 增加（选填“会”或“不会”）。
14．（3分）在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。则电源电压为 V；电阻R1的阻值为 Ω；当滑片P移到中点时，R1的电功率为 W。
三、作图题（2+2+3＝7分）
15．（2分）请将电源、电流表，电压表三个元件的符号填入图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图丙所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
16．（2分）在家庭电路中，用一个开关同时控制两盏“220V，40W”的节能灯，要求这两盏灯能正常发光，请将图中的电路连好。
17．（3分）一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触，请画出小球受力示意图。
四、实验题（6+7+6＝19分）
18．（6分）（1）读下列实验仪器的示数，刻度尺读数 cm；停表读数 s；温度计示数是 ℃（2）如图2所示，在“用天平和量筒测量盐水密度”的实验中，用天平测出空烧杯的质量为29g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，则盐水的质量为 g。再将烧杯中的盐水全部倒入量筒中，如图乙所示，盐水的密度为 kg/m3。此测量结果比真实值偏 。（选填“大”或“小”）
19．（7分）小刚做“探究凸透镜成像规律”的实验。
（1）小刚把凸透镜正对太阳光，再把一张纸放在另一侧，调整凸透镜和纸的距离，当纸上出现一个 的光斑时，用刻度尺测得此光斑到凸透镜光心的距离为10cm。
（2）小刚将“F”图案的光源、凸透镜、光屏依次放在水平光具座上，让光源发光，发现光屏上成像如图1甲所示。他发现光屏上所成的像太偏上，为了能在光屏上完整成像，可以把凸透镜向 （选填“上”、“下”、“左”、“右”）调节。
（3）解决上述问题后，移动“F”光源和凸透镜的位置如图1乙，则此时的物距为 cm，移动光屏恰好得到一个 的实像，用此规律可以制作 。（选填“放大镜”、“照相机”、“投影仪”）
（4）不改变光源和透镜的位置，换一个焦距5cm的凸透镜，此时要使光屏 透镜（选填“靠近”、“远离”），才能得到一个清晰的像，“F”光源的图案如图2，此时在光屏上接收到的像是图3中的 。
20．（6分）如图所示，小明同学为了探究“电流与电阻的关系”，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，30Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω，1A”字样，导线若干。
（1）请你用笔画线代替导线，将图乙中的实物连接完整，并使滑动变阻器处于阻值最大处。
（2）小明连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是 。
（3）故障排除后，小明先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数如图丙，要完成这次实验，接下来她应将变阻器滑片向 端（选填“左”或“右”）移动，使电压表的示数为2V。
（4）当小明改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，可能的原因是 。
（5）小明同学完成该实验后，想利用原有实验器材继续测量一个阻值未知的定值电阻，可惜电压表已经损坏，电源电压长时间使用电压不足3V，但滑动变阻器最大阻值R0清晰可见，请你在不添加器材和不改变电路的情况下，按照下面实验补充步骤
①把滑动变阻器的滑片移到阻值最小端，闭合开关，记录电流表示数I1；
②把滑动变阻器的滑片移到 ，闭合开关，记录电流表示数I2；
③待测电阻的阻值表达式Rx＝ 。
四、计算题（6+7＝13分）
21．（6分）如图所示是一台火灾现场侦察、灭火的消防机器人，其质量为600kg，体积大约是80dm3，以3m/s的速度在水平地面沿直线匀速前进了20min，行驶时所受阻力为自重的0.02倍。求：
（1）消防机器人在20min内通过的路程。
（2）消防机器人的平均密度。
（3）在水平地面匀速直线前进的过程中，消耗电能0.2kW•h，求此时消防机器人的效率。
22．（7分）小强妈妈买了一个新的电饭煲，小强从说明书中得知下表中的信息，工作电路图如图甲所示，S1为温控开关，加热电阻R1和R2的阻值不随温度变化。求：
（1）电阻R1的阻值；
（2）电饭煲在“保温”状态下正常工作时，加热电阻R₁的电功率。
（3）某周末的晚饭时，小强想利用自家电能表（如图乙）测量电饭锅的实际功率。于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min内转了50转。求电饭锅的实际功率和实际电压。
额定电压
220V
额定蒸煮功率
1210W
额定保温功率
88W
频率
50Hz
容积
5L
六、综合能力题（6+6+7＝19分）
23．（6分）某物理实验小组采用如图的电路装置探究“电流产生的热量跟什么因素有关”，两个透明容器中封闭着等量的空气，将两个容器中的电阻丝R1和R2串联接到电源两端，将容器外部的电阻丝R3和R2并联。
（1）接通电源，瓶内的空气被加热后膨胀，实验中通过观察 来比较瓶内电阻丝产生热量的多少。
（2）该装置是探究电流通过导体产生的热量与 的关系，通电一段时间 瓶（选填“左”或“右”）内的电阻丝产生的热量多。
（3）某小组在实验中观察到左侧U形管中液面很快出现高度差，右侧U形管中液面高度差为零，原因可能是电阻丝 断路。（选填“R1”、“R2”或“R3”）
（4）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少，此时该装置是探究电流产生的热量跟 的关系，一段时间后电阻丝产生的热量 （选填“左瓶”、“右瓶”或“两瓶一样”）多。
24．（6分）科技小组的同学设计了如图甲所示的恒温水箱温控电路（设环境温度不高于20℃），由工作电路和控制电路组成。工作电路中的电热器上标有“220V，1000W”的字样；控制电路电源电压U＝30V，热敏电阻R1作为感应器探测水温，置于恒温水箱内，其阻值随温度变化的关系如图乙所示，R2为滑动变阻器。闭合开关S，电磁铁产生的吸引力F与控制电路中电流I的关系如图丙所示，衔接只有在不小于3N吸引力的作用下才能被吸下，工作电路断开[不计继电器线圈的电阻，c水＝4.2×103J/（kg•℃）]则：
（1）作电路的电热器的电阻丝是由电阻 （填“大”或“小”），熔点 （填“高”或“低”）的合金组成，它正常工作时的电阻为 Ω；控制电路的开关S闭合时，电磁铁的上端是 极；
（2）为了把温度控制在40℃左右，设定在水温低于40℃时自动加热，达到40℃时停止加热，根据阅读内容和乙图以及F﹣I图象可知可知，控制电路中的电流应该是 A，此时滑动变阻器R2消耗的电功率为 W。
25．（7分）阅读下列短文，回答问题。
无人机
无人机作为空中平台，以高分辨率高速摄像机、轻型光学相机、超声波传感器、激光扫描仪、红外夜视仪等设备获取信息，用计算机对图象信息进行处理，并按照一定精度要求制作成图象。无人机航拍影像具有高清晰、高现实性的优点，广泛应用在航拍，交通等领域。如图甲为某型号无人机，该无人机部分零件采用碳纤维材料制成，其部分参数如下：
参数名称
最大飞行
半径/km
最大巡航速度
/km•h﹣1
电池电压
/V
电池容量
/mA•h
电动机额定功率
/W
拍摄速度
/帧•秒﹣1
数据
5
50
34
250
20
11000
电池容量＝放电电流×放电时间，例如，1mA•h是指以1mA的电流能连续工作1h。
帧•秒﹣1是指每秒拍摄的画面数。
（1）人们是利用遥控器通过传输信息操控无人机的，其有效操控距离至少为 km。
（2）如图乙是无人机竖直向上运动的v﹣t图象，由图象可知，在0～5s内，无人机受到的升力 （填“大于”“等于”或“小于”）重力。
（3）摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变 （选填“大”或“小”）。从摄像机中看到的像变模糊，为了仍能拍摄出清晰的像，可在摄像机镜头前加一个 （选填“凸”或“凹”）透镜，使近距被拍摄的物体清晰成像。
（4）小轿车在高速公路上限速120km/h，交警部门利用无人机进行高速公路通行情况的实时监测。一辆小轿车在通行0.5m的过程中，高速摄像机拍摄帧数为110帧，据此判断该监测的轿车速度是 m/s，小轿车 超速（选“是”或“否”）。
（5）在220V电压下对该无人机进行充电，电池充满电时，储存的电能是 W•h。
2023年广东省惠州市博罗县杨村中学中考物理一模试卷
参考答案与试题解析
一、选择题（共7小题，21分）
1．【解答】解：A、“新冠病毒”的直径约为10﹣7m，原子的直径约为10﹣9m，新冠病毒是比原子更大的微粒，故A错误；
B、原子是由原子核与核外电子组成的，原子核由质子和中子组成，在电子、质子和原子中，尺度最小的是电子，故B错误；
C、电子的发现说明原子是可分的，故C正确；
D、光年是光在真空中一年内通过的距离，属长度单位；分子的大小一般用纳米来量度，故D错误。
故选：C。
2．【解答】解：A、两个物体相互摩擦时，得到电子的物体带负电，故A错误；
B、物体振动的频率越高，声音的音调越高，故B错误；
C、音色是发声体的声音品质；同一乐器，弹奏的频率不同，发声的音调就不同，故C错误；
D、公路旁安装隔音板是为了在传播中减弱噪声，故D正确。
故选：D。
3．【解答】解：动车到站前先停止供电，由于惯性，动车会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线运动，进而产生感应电流，即在该过程中消耗机械能，产生电能，故是将机械能转化为电能的过程，因此该过程与发电机的原理相同。
A、此图是奥斯特实验，说明通电导线周围有磁场，故A错误；
B、此图是电磁感应实验装置，当导体做切割磁感线运动时，会产生感应电流，故B正确；
C、此实验是研究通电导线在磁场中受力的作用的装置，故C错误；
D、此时实验是探究电磁铁磁性强弱与线圈匝数关系的实验装置，故D错误；
故选：B。
4．【解答】解：A、蓝牙通讯用的是电磁波，不是光信号；故A错误；
B、蓝牙通讯比手机通讯的电磁波频率高，所以波长短；故B正确；
C、电磁波在真空中的传播速度约为3×108m/s，不是340m/s，故C错误；
D、蓝牙通讯和手机通讯使用的都是电磁波，在真空中传播速度相同；故D错误。
故选：B。
5．【解答】解：当我们用眼睛看到水中的硬币，是因为硬币反射的光进入到了我们的眼睛的缘故；根据光的折射定律的内容知道，光从水斜射入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，且光线是从硬币上发出的，故B图正确。
故选：B。
6．【解答】解：A、由图知，0﹣t1时间内甲通过的路程比乙大，根据v＝，在时间相同，甲车的速度大于乙车的速度，所以当以甲车为参照物时，乙车是向西运动，故A错误；
B、由图知，t1﹣t3时间内甲的路程不再变化，处于静止状态，t2时刻甲乙通过的路程相同，甲、乙两物体相遇，故B错误；
C、由图知，t2﹣t4时间内甲通过的路程大于乙通过的路程，故甲的速度大于乙的速度，故C错误；
D、由图知，0﹣t4时间内甲通过的路程大于乙通过的路程，故甲的平均速度比乙的平均速度大，故D正确。
故选：D。
7．【解答】解：由图知，定值电阻R1与变阻器R2串联，电压表测变阻器R2的电压，电流表测电路的电流：
AB、流体的压强跟流速有关，流速越大的位置，压强越小，
当水流速度增大时，机翼状的探头上下表面受到的压强不同，下表面受到的压强大于上表面受到的压强，R2的滑片上移，接入电路的阻值减小，
根据串联电路的分压特点可知，变阻器R2的电压减小，即电压表示数减小，故A错误；
当水流速度减小时，上下表面的压强差减小，R2滑片下移，变阻器接入电路的阻值增大，
由I＝变形式R＝可知，电压表与电流表的示数之比等于R2接入电路中的阻值，则其比值变大，故B错误；
CD、当滑动变阻器接入电路中的电阻为零时，电路中的电流：
I＝＝＝0.9A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，
所以，电路中的最大电流为I大＝0.6A，此时滑动变阻器接入电路中的电阻最小，电阻R1的电功率最大，
此时电路中的总电阻：
R＝＝＝7.5Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R2＝R﹣R1＝7.5Ω﹣5Ω＝2.5Ω，
电阻R1的最大电功率：
P1＝I大2R1＝（0.6A）2×5Ω＝1.8W；
当电压表的示数最大为U2＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，R1的功率最小，
因串联电路中总电压等于各分电压之和，
所以，此时R1的电压：
U1＝U﹣U2＝4.5V﹣3V＝1.5V，
则电路中最小的电流：
I小＝＝＝0.3A，
则滑动变阻器接入电路中的最大阻值：
R2′＝＝＝10Ω，
所以，滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω，故C错误；
电阻R1的最小功率：
P1′＝I小2R1＝（0.3A）2×5Ω＝0.45W，
所以，电阻R1的电功率的变化范围为0.45W∼1.8W，故D正确。
故选：D。
二、填空题（3*7＝21分）
8．【解答】解：如图所示是几种声音输入到示波器上时显示的波形，其中音调相同的是甲、乙；响度相同的是甲、丙；小明在音乐厅里弹钢琴，琴声传到距离他17m远的观众耳中所需要的时间是：。
故答案为：甲、乙；甲、丙；0.05。
9．【解答】解：平面镜所成的像和物大小相等，当医护人员远离平面镜时，像的大小不变；
此时小军到平面镜的距离为3m，小军的像到平面镜的距离也为3m，所以小军与像之间的距离为6m；
为了做好疫情防控工作，学校工作人员每天喷洒消毒液，喷洒到地面的消毒液不久之后消失，消毒液从液态变为气态，消毒液发生了汽化。
故答案为：不变；6；汽化。
10．【解答】解：（1）图中进气门和排气门都关闭，活塞向下运动，是做功冲程；
（2）完全燃烧3kg汽油放出的热量：
Q放＝mq＝3kg×4.6×107J/kg＝1.38×108J；
由η＝得，汽车发动机做的有用功：
W＝ηQ放＝20%×1.38×108J＝2.76×107J；
由W＝Fs得，汽车匀速行驶时的牵引力：
F＝＝＝690N。
故答案为：做功；1.38×108；690。
11．【解答】解：（1）由图知，这是A和B组成的并联电路，S1在干路上，S2在B所在的支路上。
当S1闭合，S2断开时，电热丝B所在支路没有接通，只有吹风机A工作，吹出的是冷风；
当S1和S2都闭合时，吹风机A与电热丝B并联，两者同时工作，吹出的是热风；
（2）开关断开，说明电吹风内部电路根本无法接通，此时跳闸跟内部电路没有关系。当电吹风插头内部发生短路时，将插头插入插座，由于导线电阻很小，根据I＝可知，电流会很大，引起空气开关跳闸。
故答案为：S1；S1S2；插头。
12．【解答】解：（1）体积相同的不同物质质量不同，密度小的质量小。所以使外壳不至过重而采用钛金属板作主材就是利用了钛的密度小这个特点；坚固说明钛的硬度大，强度高。
（2）透过环绕剧院的人工湖，看起来它又像只完整的“蛋”，这是因为光在水面发生了反射。
故答案为：小；大；反射。
13．【解答】解：一标准大气压下，M物质的熔化图象如图1所示，装有冰水混合物的试管浸在正在熔化的M物质中，该物质的熔点是﹣4℃，加热到第5min时物质正在熔化，处于固液共存态；如图2所示，不考虑它们与空气的热传递，M物质熔化时，需要从水吸收热量，试管内水的质量不会增加。
故答案为：﹣4℃；固液共存态；不会。
14．【解答】解：由电路图可知，滑动变阻器R2与定值电阻R1串联，电压表测R1两端的电压。
（1）当滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，电压表测电源的电压，
则由图乙可知，电源的电压U＝6V；
（2）当滑动变阻器接入电路中的电阻最大即R2＝20Ω时，电压表的示数最小，
由图乙可知，R1两端的电压U1＝2V，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U2＝U﹣U1＝6V﹣2V＝4V，
因串联电路中各处的电流相等，
所以，＝，即＝，
解得：R1＝10Ω；
（3）当滑片P移到中点时，通过R1的电流：
I1＝I＝＝＝0.3A。
此时R1的电功率为P＝I1²R1＝0.3A×10Ω＝0.9W。
故答案为：6；10；0.9。
三、作图题（2+2+3＝7分）
15．【解答】解：
要滑动变阻器改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；
灯泡变亮时，说明通过灯泡的电流变大，由U＝IR可知灯泡两端电压变大，而题中要求电压表示数变小，说明电压表和滑动变阻器并联；
所以，电源在最左端的虚线框内，且上端为负极，这样可以满足电流方向如图所示；电压表和滑动变阻器并联，填在中间的虚线框内；电流表和滑动变阻器串联，应填在最右端的虚线框内；如下图所示：
16．【解答】解：因为在家庭电路中，保险丝要接在火线上，所以上面电线为火线、中间电线为零线；
开关接在火线上，两只“220V 40W”节能灯在家庭电路中应并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。如图所示：
17．【解答】解：由题意可知小球静止，处于平衡状态，它受到三个力，分别是：带电体A对它的吸引力、自身的重力、绳子对它的拉力；
带电体对它的引力水平向左，重力的方向竖直向下，拉力的方向沿绳子向上，作用点可都画在小球的球心上，如图所示：
四、实验题（6+7+6＝19分）
18．【解答】解：（1）由图1甲可知刻度尺的分度值是0.1cm＝1mm；物体的长度为L＝5.80cm﹣3.00cm＝2.80cm；
由图1乙可知在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为5min；在秒表的大表盘上，一个小格代表0.1s，指针在37.5s处，故秒表的读数为5min37.5s＝337.5s；
由图1丙可知，此温度计的分度值为1℃，20在10的下面，说明温度低于0℃，故该温度计的示数是﹣12℃；
（2）由图2甲可知，烧杯和盐水的总质量为50g+10g+2g＝62g，
盐水的质量m＝62g﹣29g＝33g，
由图2乙图知，盐水的体积V＝30cm3，
盐水的密度ρ＝＝＝1.1g/cm3＝1.1×103kg/m3；
向量筒中倒入盐水的过程中，烧杯中残留有盐水，使得测量的体积偏小，根据密度公式可知，密度偏大。
故答案为：（1）2.80；337.5；﹣12；（2）33；1.1×103；大。
19．【解答】解：（1）太阳光可以近似看为平行光源，将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点。所以把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，便是焦距；
（2）实验中他发现光屏上的像偏上，根据光线过光心不改变方向，凸透镜向下移动；
（3）由图可知，此时的物距u＝15.0cm时，此时2f＞u＞f，移动光屏可以在光屏上得到一个倒立、放大的实像，投影仪是根据这个原理制成的；
（4）当改用焦距为5cm的凸透镜，不改变凸透镜和光源的位置，则相当于增大了物距，根据凸透镜成实像时，物远像近像变小，可知，要在光屏上成清晰的像，此时要使光屏靠近透镜，才能得到一个清晰的像；此时u＞2f，所以成倒立缩小的实像，故图3中A正确。
故答案为：（1）最小最亮；（2）下；（3）15.0；倒立、放大；投影仪；（4）靠近；A。
20．【解答】解：（1）根据电源电压为3V确定电压表选用小量程与电阻并联，按电路图连接电路，并使滑动变阻器处于阻值最大处，必须连接右下角的接线柱；如下所示：
（2）闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，说明电路是通路，电压表被短路了，故原因可能是R短路；
（3）故障排除后，小明先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数如图丙，此时超过了2V，说明定值电阻分得电压过大，需要增大滑动变阻器的电压，因而应该增大滑动变阻器的电阻，要完成这次实验，接下来她应将变阻器滑片向左端移动，使电压表的示数为2V；
（4）电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝3V﹣2V＝1V，变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入50Ω电阻时，变阻器连入电路中的电阻为：
R滑＝0.5×50Ω＝25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，而现有变阻器的最大电阻太小；
（5）电源电压长时间使用电压不足3V，但滑动变阻器最大阻值R0清晰可见，请你在不添加器材和不改变电路的情况下，
①把滑动变阻器的滑片移到阻值最小端，闭合开关，记录电流表示数I1；此时电源电压U＝I1Rx；
②把滑动变阻器的滑片移到阻值最大端，闭合开关，记录电流表示数I2；根据串联电路的特点和欧姆定律知，此时电源电压U＝I2Rx+I2R0；
③待测电阻的阻值表达式Rx＝。
故答案为：（1）如图见解答；（2）R短路；（3）左；（4）变阻器的最大电阻太小；
（5）②阻值最大端；③。
四、计算题（6+7＝13分）
21．【解答】解：（1）由v＝得，消防机器人在1min内通过的路程：s＝vt＝3m/s×20×60s＝3600m；
（2）该机器人的平均密度；ρ＝＝7.5×103kg/m3；
（3）因为“行驶时所受阻力为自重的0.02倍”，同时匀速直线前进时牵引力与阻力平衡，所以牵引力：F＝f＝0.02G＝0.02mg＝0.02×600kg×10N/kg＝120N，
机器人做的有用功：W有用＝Fs＝120N×3600m＝4.32×105J，
消耗电能：W总＝0.2kW•h＝0.2×3.6×106J＝7.2×105J，
此时消防机器人的效率：η＝＝60%。
答：（1）消防机器人在20min内通过的路程为3600m；
（2）消防机器人的平均密度为7.5×103kg/m3；
（3）在水平地面匀速直线前进的过程中，消耗电能0.2kW•h，此时消防机器人的效率为60%。
22．【解答】解：（1）由电路图知，只闭合S2时两电阻串联，电路中电阻较大，总功率较小，为保温状态，
当两开关都闭合时，只有R1接入电路中，电阻较小，总功率较大，为蒸煮状态，
由表中数据知，额定蒸煮功率为1210W，
由P＝可得，R1的阻值：R1＝＝＝40Ω；
（2）由表中数据可知，额定保温功率为88W，此时两电阻串联，
由P＝UI可得，在“保温”状态下正常工作时的电流：，
加热电阻R1的电功率为：P1＝I2R1＝（0.4A）2×40Ω＝6.4W；
（3）“3000revs/（kW•h）”表示电路中每消耗1kW•h电能，电能表的转盘转过3000圈，
只让电饭煲在“蒸煮”状态下工作，转盘在1min内转了50转，
电饭煲消耗的电能为：W＝kW•h＝kW•h，
电饭煲在“蒸煮”状态下的实际功率为：P实＝＝＝1kW＝1000W，
实际电压为：U实＝＝＝200V。
答：（1）电阻R1的阻值为40Ω；
（2）电饭煲在“保温”状态下正常工作时，加热电阻R₁的电功率为6.4W；
（3）电饭锅的实际功率为1000W，实际电压为200V。
六、综合能力题（6+6+7＝19分）
23．【解答】解：
（1）电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U形管中液面高度差的变化来反映；
（2）如图的装置中，右边两个5Ω的电阻并联后再与左边5Ω的电阻串联；根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右＝I左，两个5Ω的电阻并联，根据并联电路的电流特点可知I右＝I内+I外，比较可知I左＞I内；两瓶中的电阻值相等（均为5Ω），通电时间相等，电流不同，故探究的是电流产生的热量跟电流的关系；
通电一段时间后，由于瓶中电阻相同、通电时间相同、I左＞I内，所以根据焦耳定律Q＝I2Rt可知，左瓶内的电阻丝产生的热量多；
（3）图中，电阻丝R2与R3并联后再与电阻丝R1串联，在作图乙的实验时，观察到左侧U形管中液面很快出现高度差，右侧U形管中液面高度差为零，说明电阻丝R1能够产生热量，电阻丝R2没有产生热量，原因是电阻丝R2断路；
（4）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，右瓶中两根电阻丝对瓶内空气进行加热；根据并联电路的电阻规律可得，右瓶中两根5Ω电阻丝并联的总电阻为2.5Ω，小于5Ω，即R左＞R右；
两瓶内电阻丝的总电阻不相等，通电时间相等，电流相等，故探究的是电流产生的热量跟电阻的关系；
通电一段时间后，由于电流相同（即I右＝I左）、通电时间相同、R左＞R右，根据焦耳定律Q＝I2Rt可知，左瓶内的电阻丝产生的热量多。
故答案为：（1）U形管中液面高度差的变化；（2）电流；左；（3）R2；（4）电阻；左瓶。
24．【解答】解：（1）工作电路的电热器的电阻丝是由电阻大、熔点高的合金组成，它正常工作时的电阻为：；
控制电路的开关S闭合时，根据安培定则，电流从电磁铁的上端流入，从下端流出，电磁铁的上端是S极。
（2）根据阅读内容和乙图以及F﹣I图象可知可知，控制电路中的电流应该是100mA＝0.1A；此时控制电路中的总电阻为；当温度为40℃时，热敏电阻R1＝50Ω；
所以此时滑动变阻器的电阻为：R2＝R'﹣R1＝300Ω﹣50Ω＝250Ω，此时滑动变阻器的功率为：。
故答案为：（1）大；高；48.4；S；（2）0.1；2.5。
25．【解答】解：（1）由图表中数据可知，最大飞行半径为5km，故有效操控距离至少为5km；
（2）分析图乙可知，由图像可知，在0～5s内，无人机做加速运动，则无人机处于非平衡状态，升力大于重力；
（3）摄像机成像时，成倒立缩小的实像，物距大于二倍焦距；摄像机向被拍摄的物体靠近时，物距变小，像距将变大（即像会远离镜头）；近距离拍摄时，若像距不变，为能拍摄出清晰的像，应在摄像机镜头前加一个凸透镜，凸透镜可以使光线提前会聚而成清晰的像；
（4）高速摄像机拍摄1帧画面需要的时间t0＝s；
高速摄像机拍摄帧数为110帧所需的时间：t＝110×s＝0.01s，
小轿车的速度：v＝＝＝50m/s＝50×3.6km/h＝180km/h＞120km/h，所以小轿车已经超速。
（5）蓄电池充足一次电可储存的能量：
W＝UIt＝UQ＝34V×250mA•h＝34V×0.25A•h＝8.5W•h。
故答案为：（1）5；（2）大于；（3）大；凸；（4）50；是；（5）8.5。
相关试卷
2023年广东省惠州市博罗县杨村中学中考一模物理试题（含解析）： 这是一份2023年广东省惠州市博罗县杨村中学中考一模物理试题（含解析），共25页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
2023年广东省惠州市博罗县中考物理二模试卷： 这是一份2023年广东省惠州市博罗县中考物理二模试卷，共26页。
2022年广东省惠州市博罗县中考物理一模试题（含答案）： 这是一份2022年广东省惠州市博罗县中考物理一模试题（含答案），共14页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
