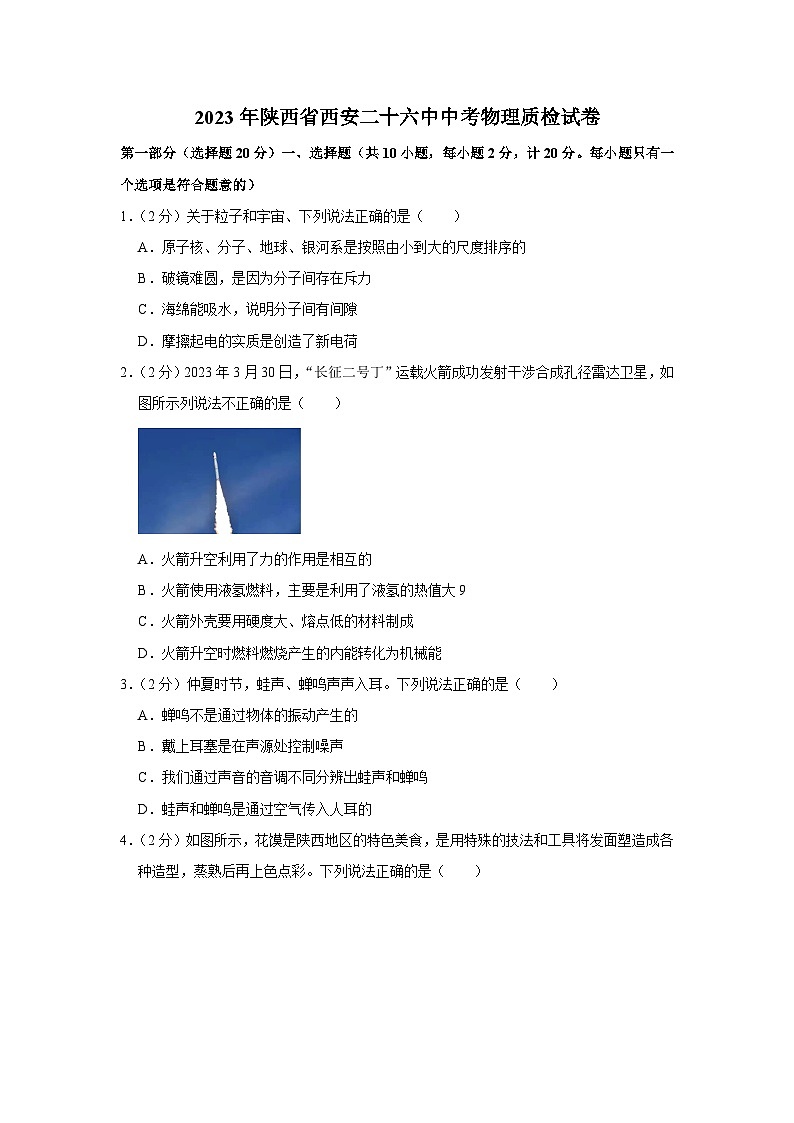

2023年陕西省西安二十六中中考物理质检试卷
第一部分（选择题20分）一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．（2分）关于粒子和宇宙、下列说法正确的是（　　）
A．原子核、分子、地球、银河系是按照由小到大的尺度排序的
B．破镜难圆，是因为分子间存在斥力
C．海绵能吸水，说明分子间有间隙
D．摩擦起电的实质是创造了新电荷
2．（2分）2023年3月30日，“长征二号丁”运载火箭成功发射干涉合成孔径雷达卫星，如图所示列说法不正确的是（　　）

A．火箭升空利用了力的作用是相互的
B．火箭使用液氢燃料，主要是利用了液氢的热值大9
C．火箭外壳要用硬度大、熔点低的材料制成
D．火箭升空时燃料燃烧产生的内能转化为机械能
3．（2分）仲夏时节，蛙声、蝉鸣声声入耳。下列说法正确的是（　　）
A．蝉鸣不是通过物体的振动产生的
B．戴上耳塞是在声源处控制噪声
C．我们通过声音的音调不同分辨出蛙声和蝉鸣
D．蛙声和蝉鸣是通过空气传入人耳的
4．（2分）如图所示，花馍是陕西地区的特色美食，是用特殊的技法和工具将发面塑造成各种造型，蒸熟后再上色点彩。下列说法正确的是（　　）

A．将面团捏成各种造型是弹性形变
B．很远处就能闻到蒸熟的花馍香味是扩散现象
C．蒸笼上方冒大量的“白气”是汽化形成的水蒸气
D．“蒸”是利用做功的方式改变花馍的内能
5．（2分）下列有关生活中的事例的分析不正确的是（　　）
A．使用超导体制成的导线，将降低远距离输电线中的电能损耗
B．“暖气”用水做传热介质利用了水的比热容较大
C．飞机飞行时，机翼上方气流速度较大，压强较小
D．太白山海拔高，山顶上的气压低，水的沸点高
6．（2分）骑自行车是一种既健身又低碳的出行方式，如图所示。下列说法正确的是（　　）

A．地面上的影子是光的折射形成的
B．下坡时随着速度的增大，人和自行车的惯性增大
C．骑行过程中，看到道路边树木向后退是以骑行者自己为参照物
D．在水平地面匀速骑行时，车受到的重力和地面对车的支持力是一对平衡力

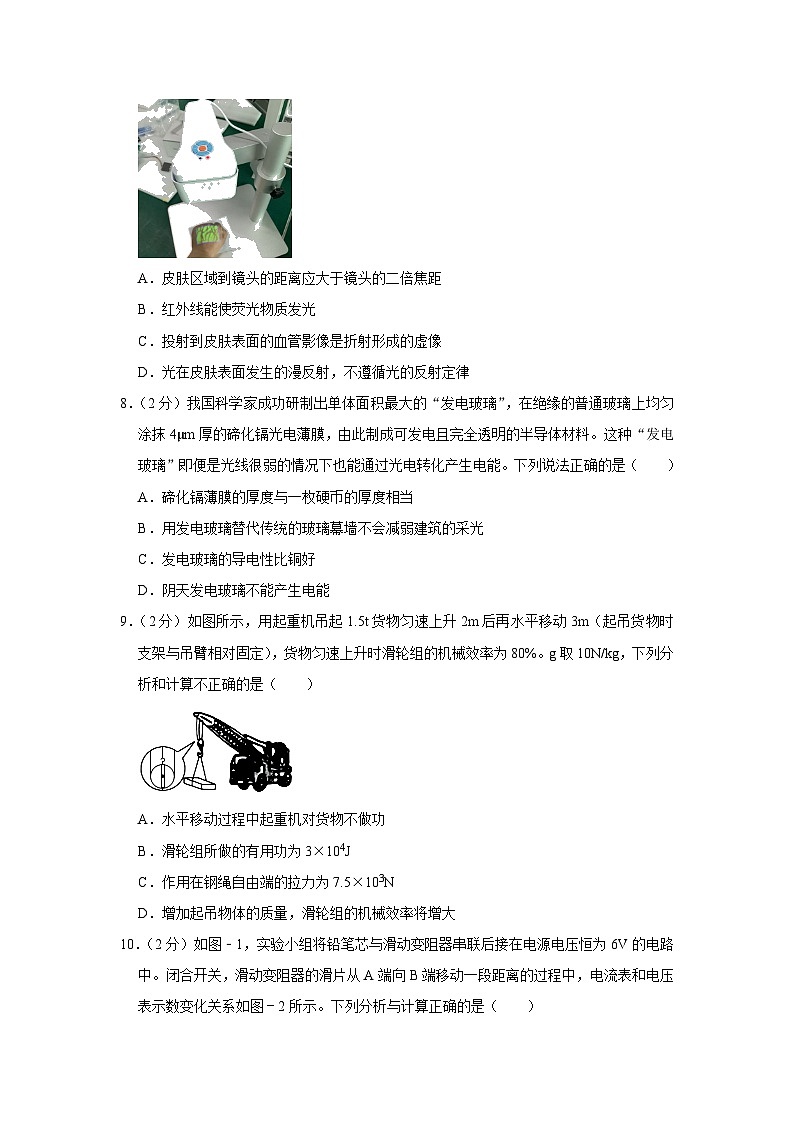

7．（2分）如图所示，投影式红外血管成像仪是一种使用红外线技术进行检测的医疗设备。其原理是成像仪将红外线投射到人体皮肤上，CCD图象传感器感知反射的红外线，经过数字图象处理将血管的轮廓显示出来；再经投影仪将图象投影到人的皮肤表面以还原血管的分布，帮助医生及时、准确地诊断疾病。下列说法正确的是（　　）

A．皮肤区域到镜头的距离应大于镜头的二倍焦距
B．红外线能使荧光物质发光
C．投射到皮肤表面的血管影像是折射形成的虚像
D．光在皮肤表面发生的漫反射，不遵循光的反射定律
8．（2分）我国科学家成功研制出单体面积最大的“发电玻璃”，在绝缘的普通玻璃上均匀涂抹4μm厚的碲化镉光电薄膜，由此制成可发电且完全透明的半导体材料。这种“发电玻璃”即便是光线很弱的情况下也能通过光电转化产生电能。下列说法正确的是（　　）
A．碲化镉薄膜的厚度与一枚硬币的厚度相当
B．用发电玻璃替代传统的玻璃幕墙不会减弱建筑的采光
C．发电玻璃的导电性比铜好
D．阴天发电玻璃不能产生电能
9．（2分）如图所示，用起重机吊起1.5t货物匀速上升2m后再水平移动3m（起吊货物时支架与吊臂相对固定），货物匀速上升时滑轮组的机械效率为80%。g取10N/kg，下列分析和计算不正确的是（　　）

A．水平移动过程中起重机对货物不做功
B．滑轮组所做的有用功为3×104J
C．作用在钢绳自由端的拉力为7.5×103N
D．增加起吊物体的质量，滑轮组的机械效率将增大
10．（2分）如图﹣1，实验小组将铅笔芯与滑动变阻器串联后接在电源电压恒为6V的电路中。闭合开关，滑动变阻器的滑片从A端向B端移动一段距离的过程中，电流表和电压表示数变化关系如图﹣2所示。下列分析与计算正确的是（　　）

A．滑片P从A端向B端移动过程中，铅笔芯两端的电压变小
B．电流表示数增大时，铅笔芯的电阻减小
C．电压表示数为1V时，铅笔芯的电阻为2Ω
D．电压表示数为1V时，滑动变阻器的功率最大
第二部分（非选择题共60分）二、填空与作图题（共8小题，计22分）
11．（2分）公园里湖水清澈见底，看到的湖底比实际的湖底浅，这是由于光的 　 　形成的 　 　（选填“实像”或“虚像”）。
12．（3分）为实现碳达峰目标，要积极安全有序发展核电。核能属于 　 　（选填“可再生”或“不可再生”）能源；现阶段核电站是利用可控的核 　 　（选填“裂变”或“聚变”）反应释放的能量发电。发电机的工作原理是 　 　现象。
13．（3分）如图所示，这是西安市公共场所中电子显示屏中滚动播放的社会主义核心价值观内容。制成LED灯显示屏的主要材料是 　 　（选填“超导体”或“半导体”）。显示屏中有“和谐”两字未能显示出来，说明显示屏的LED灯之间是 　 　（选填“串联”或“并联”）的，且组成“和谐”字的LED灯发生了 　 　（选填“短路”或“断路”）。

14．（2分）“彩球温度计”的简化示意图如图所示，由圆筒、液体（密度随温度的升高而减小）及多个体积相同而质量不同的浮子（由玻璃球和温度标牌组成）组成。当液体温度降至某个标牌温度时，对应的浮子上浮。由此可知，温度标牌数值越大的浮子的密度越 　 　（选填“大”或“小”）。当环境温度降低时，浸没在液体中的浮子受到的浮力将 　 　（选填“变大”、“变小”或“不变”）。

15．（4分）如图﹣1，汽车刹车时，制动摩擦片夹住刹车盘，通过 　 　的方法来增大制动摩擦片对刹车盘的摩擦，刹车时刹车盘的温度升高是通过 　 　的方式增大了内能，该过程中的能量转化与内燃机的 　 　冲程能量转化相同。如图﹣2，汽车的制动踏板相当于一个 　 　（选填“省力”、“费力”或“等臂”）杠杆。

16．（4分）兴趣小组用“伏安法”测量标有“220V 60W”字样的白炽灯灯丝的电阻，设计了如图所示的电路，通过在AB间接入阻值不同的定值电阻，分别测出了不同电压时白炽灯灯丝的电阻。当AB间接入的定值电阻为200Ω时，V1的示数为4.0V，V2的示数为2.0V，则RL＝　 　Ω，此时白炽灯的实际功率为 　 　W。若将定值电阻换为300Ω，则V2的示数将 　 　（选填“变大”、“变小”或“不变”）。标有“220V 60W”字样的白炽灯正常发光时的电阻约为806.7Ω，比同学们测得的阻值大很多。请分析造成这种差异的主要原因是 　 　。

17．（2分）如图﹣1，这是一种新型开瓶器，使用时可看作一个杠杆，其简化示意图如图﹣2，O为支点。请作出作用在A点的最小动力F1的示意图。

18．（2分）如图，在探究平面镜成像实验中，请作出烛焰上发光点A发出的光线经平面镜反射进入人眼的光路图（保留作图痕迹）。

三/实验探究题（共4小题，计22分）
19．（4分）请完成与下列实验有关的填空。

（1）如图﹣1，由探究“电流与电阻关系”的实验数据绘制的I﹣R图象可知电流与电阻成 　 　。
（2）如图﹣2，测得猕猴桃的质量为 　 　g。
（3）如图﹣3，在探究“物质的吸热能力”实验中，应控制牛奶和豆浆的初温、　 　相同，一段时间后，观察到右侧温度计的示数较大，说明 　 　的吸热本领大。
20．（6分）实验小组利用如图﹣1的压强计探究“液体压强的大小与什么因素有关”的实验。

（1）实验中通过比较压强计U形管的液面高度差来反映液体压强的大小，请写出一个运用该研究方法的实验名称：　 　。
（2）用压强计的探头放入水中某深度，如图﹣2所示，转动探头的方向，观察到压强计U形管的液面高度差无变化，说明在同一液体、同一深度，各个方向的液体压强 　 　。然后改变探头的深度，再将探头放入盐水中如图﹣3所示，重复实验记录的实验数据如表，请在图﹣4中绘制出前三次实验的液面高度差与水深度之间的关系图象。
次数
液体
深度h/mm
压强计
左液面/mm
右液面/mm
液面高度差Δh/mm
1
水
30
180
210
30
2
60
165
225
60
3
90
150
240
90
4
盐水
90
145
245
100
（3）①分析比较 　 　三次实验数据，液体压强随深度增加而增大；
②分析比较3、4两次实验数据，可得出结论：　 　。
（4）分析实验数据可得出实验中的水的密度与盐水的密度的比值为 　 　。
21．（7分）小明连接了如图所示的电路“探究并联电路中电流的规律”。
（1）请用笔画线代替导线将电路连接完整。
（2）闭合开关S前，应将滑动变阻器的滑片移至 　 　（选填“A”或“B”）端。小明应选择规格 　 　（选填“相同”或“不同”）的两只小灯泡。
（3）闭合开关S，移动滑动变阻器的滑片，发现灯L1发光，灯L2始终不发光，请你帮助小明判断：
①电路出现故障的可能原因是 　 　。
②此时三个电流表示数I1、I2、I3的大小关系是 　 　。
（4）为了验证实验结论的可靠性，本次实验可采取的方法是 　 　（写出一条即可）。

22．（5分）小明在陪弟弟玩弹弓时，观察到每次射出的弹丸飞行距离都不同。思考后对影响弹丸飞行距离的因素做出了猜想。
猜想一：弹丸飞行的距离与弹丸射出时的速度有关；
猜想二：弹丸飞行的距离与弹丸射出时与水平方向的角度有关。
为了验证猜想，小明进行了如图所示的实验探究。
（1）拉开弹弓将弹丸弹出的过程中，弹弓的 　 　能转化为弹丸的动能。
（2）实验过程中，小明用同一个弹丸的目的是控制弹丸的 　 　相同，小明把橡皮筋拉的长度相同，从而验证猜想 　 　（选填“一”或“二”）是否正确。
（3）小明通过实验收集的数据如表：
次数
橡皮筋伸长长度L/m
弹丸质量m/g
弹丸射出方向与水平方向的夹角
弹丸落地点与弹弓的水平距离s/m
1
0.30
5
20°
27.7
2
0.30
5
30°
28.8
3
0.30
5
40°
29.3
4
0.30
5
50°
28.9
5
0.30
5
60°
27.6
6
0.30
10
60°
22.4
7
0.30
15
60°
18.7
8
0.30
20
60°
16.3
①分析第1、2、3、4、5次实验数据，可初步得出结论：在其他条件相同的情况下，随着弹丸射出方向与水平方向的夹角增大，弹丸射出的水平距离 　 　。
②分析第5、6、7、8可知，橡皮筋被拉的长度相同时，弹丸的质量越大，射出的距离越小，原因是质量大的弹丸射出时的 　 　小。

四、综合题（共2小题，计16分）
23．（7分）如图所示，这是我国自主研制的新一代主战坦克，具有潜渡功能。总质量为50t，高为2.5m，每条履带与地面的接触面积为2m2。配备柴油发动机，最大输出功率为1000kW。（g取10N/kg，q柴油＝4.0×107J/kg）
（1）坦克的履带是通过 　 　的方法来减小对地面的压强。
（2）该坦克静止在水平地面时，对地面的压强是多少？
（3）坦克以最大输出功率行驶0.5h，消耗柴油150kg，则柴油机的热机效率是多少？

24．（9分）如图1所示是一款用电热管加热，用半导体元件致冷的新型家用、车载用电器。图2是它的工作电路原理简图，其中R1为电热管，PN为致冷元件，适配器可将220V的交流电变为12V的直流电输出，此用电器铭牌中的相关参数如下表所示。
名称
×××冷热箱
产品尺寸
30×29×32cm
额定电压
交流220V
直流12V
R1的额定功率
55W

PN的额定电流

2A

（1）电热管R1是利用电流的　 　效应来工作的，适配器“变交为直“这一功能在直流发电机中是通过　 　（填写器件名称）来实现。
（2）该冷热箱在加热状态下工作时，电路中的电流为多大？电热管R1的电阻为多少？
（3）在致冷状态下工作时，要使150g的可乐温度降低8℃，则至少应闭合开关S2多长时间？（已知：可乐的比热容为3.8×103J/（kg•℃））

2023年陕西省西安二十六中中考物理质检试卷
参考答案与试题解析
第一部分（选择题20分）一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．【解答】解：A、原子核、分子、地球、银河系是按照由小到大的尺度排序的；故A正确；
B、破镜难圆，是分子间的距离太大，引力和斥力都基本可以忽略不计了；故B错误；
C、海绵能吸水，说明是海绵这种物质有间隙，不能说明分子间有间隙；故C错误；
D、摩擦起电的实质是电荷的转移，不是创造了电荷，故D错误。
故选：A。
2．【解答】解：A．火箭发射时向后喷射出高温高压的燃气，由于力的作用是相互的，燃气反过来推动火箭上升，故A正确；
B．火箭使用液氢燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故B正确；
C．火箭升空时，由于摩擦，火箭的温度会很高，因此火箭外壳要用硬度大、熔点高的材料制成，故C错误；
D．火箭升空的过程中，燃料燃烧释放出的内能转化为火箭的机械能，故D正确。
故选：C。
3．【解答】解：
A、蝉鸣是通过物体振动产生的，故A错误；
B、戴上耳塞是在人耳处减小响度来减弱噪声，故B错误；
C、我们能分辨蛙声和蝉鸣，是因为它们的音色不同，故C错误；
D、蛙声和蝉鸣是通过空气传入人耳的，故D正确。
故选：D。
4．【解答】解：A、将面团捏成各种造型，不能够恢复原状，是塑性形变，故A错误；
B、由于分子是运动的，花馍的香味分子通过运动分散到周围的空气中，所以很远处就能闻到蒸熟的花馍香味，这是扩散现象，故B正确；
C、蒸笼上方冒大量的“白气”是水蒸气遇冷液化形成的小水珠，故C错误；
D、“蒸”是利用了热传递的方式改变内能使花馍的温度升高，故D错误。
故选：B。
5．【解答】解：A、根据焦耳定律Q＝I2Rt可知，远距离输电，当输电导线的电阻为零时，可使导线损耗为零，可提高传输电能效率，故A正确；
B、因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气中用水做传热介质，故B正确；
C、机翼的形状上凸下平，在相同的时间内，空气经过上方的路程长、速度大；经过下方的路程短、速度小。上方空气流速越大、压强越小；下方空气流速越小、压强越大。所以机翼上方的气流对机翼的压强小于机翼下方的气流对机翼的压强，机翼在压强差的作用下，受到向上的升力作用，故C正确；
D、太白山海拔高，山顶上的气压低，水的沸点低，故D错误。
故选：D。
6．【解答】解：A、地面上形成的影子是由于光的直线传播形成的，故A错误；
B、惯性大小的唯一量度是物体的质量，速度变大，人与自行车的惯性不变，故B错误；
C、骑行过程中，看到道路边树木向后退是以骑行者自己为参照物，树木与骑行者的相对位置发生改变，树木是运动的，故C正确；
D、在水平地面匀速骑行时，车受到的重力和地面对车的支持力大小是不相等的，不是一对平衡力，故D错误。
故选：C。
7．【解答】解：A．成像仪的镜头相当于凸透镜，根据照相机成像的原理可知，皮肤区域到镜头的距离应大于镜头的二倍焦距，故A正确；
B．紫外线能使荧光物质发光，红外线不能使荧光物质发光，故B错误；
C．投射到皮肤表面的血管影像是折射形成的实像，故C错误；
D．漫反射也遵循光的反射定律，故D错误。
故选：A。
8．【解答】解：A、一枚硬币的厚度约为2mm＝2×103μm，故A错误；
B、碲化镉光电薄膜完全透明，所以透光性较好，不会减弱建筑的采光，故B正确；
C、碲化镉光电薄膜是半导体材料，其导电性介于导体和绝缘体之间，而铜是导体，故C错误；
D、这种“发电玻璃”即便是光线很弱的情况下也能通过光电转化产生电能，所以阴天发电玻璃也能产生电能，故D错误。
故选：B。
9．【解答】解：A、水平移动过程中，起重机对工件的拉力竖直向上，工件沿水平方向移动，拉力不做功，故A正确；
B、货物质量m＝1.5t＝1500kg，
其重力：G＝mg＝1500kg×10N/kg＝1.5×104N，
拉力做的有用功：
W有用＝Gh＝1.5×104N×2m＝3×104J，故B正确；
C、根据η＝可得拉力做的总功：
W总＝＝＝3.75×104J，由图知，n＝3，拉力端移动距离s＝3h＝3×2m＝6m，
由W＝Fs得拉力大小：
F＝＝＝6.25×103N，故C错误；
D、增加起吊物体的质量，起吊物体的重力变大，额外功不变，有用功变大，有用功在总功中所占的比例变大，则滑轮组的机械效率变大，故D正确。
故选：C。
10．【解答】解：由图甲知，滑动变阻器与铅笔芯串联，电流表测电路中电流，电压表测变阻器两端电压；
A、由图甲知，滑片从A端向B端移动时，滑动变阻器连入电阻的阻值变小，电路的总电阻变小，电源电压一定，由此可知电路中电流变大，即电流表示数变大，
由图像知电压表的示数减小，铅笔芯两端的电压变大，故A错误；
BC、由欧姆定律可得，当电压表为1V时，铅笔芯的电阻：R铅笔芯＝＝＝＝10Ω，
同理当电压表示数为3V时，铅笔芯的电阻：R铅笔芯′＝＝＝12Ω，
由此可知，铅笔芯的电阻随电流的增大而减小，故B正确，C错误；
D、由图像可知，电压表示数为1V时，电流表的示数为0.5A，滑动变阻器的功率P1＝UV1I1＝1V×0.5A＝0.5W；电压表示数为2V时，电流表的示数为0.38A，滑动变阻器的功率P2＝UV2I2＝2V×0.38A＝0.76W；电压表示数为3V时，电流表的示数为0.25A，滑动变阻器的功率P3＝UV3I3＝3V×0.25A＝0.75W，因此，电压表示数为1V时，滑动变阻器的功率不是最大，故D错误；
故选：B。
第二部分（非选择题共60分）二、填空与作图题（共8小题，计22分）
11．【解答】解：河底的光线由水中斜射入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得河底变浅了，是虚像。
故答案为：折射；虚。
12．【解答】解：为实现碳达峰目标，要积极安全有序发展核电。核能属于不可再生能源；现阶段核电站是利用可控的核裂变反应释放的能量发电。发电机的工作原理是电磁感应现象。
故答案为：不可再生；裂变；电磁感应。
13．【解答】解：（1）LED是一种半导体发光二极管，通过电流时不用经过加热灯丝直接能够发光，即把电能直接转化成光能；
（2）由图可见当显示屏中的“和谐”两字未能显示出来，其它的灯仍能正常发光，由此可知，显示屏的每个小灯泡是互不影响的，所以它们之间能独立工作，一定是并联的，不亮的灯泡是断路。
故答案为：半导体；并联；断路。
14．【解答】解：（1）温度降低，液体密度显著增大，当液体温度降至某个值时，标牌温度与该值相等的浮子上浮，可知温度标牌数值越大的浮子，它的密度越小；
（2）环境温度降低，液体温度降低，液体密度增大，浸没在液体中的浮子排开液体的体积不变，根据阿基米德原理F浮＝ρ液gV排可知，浸没在液体中的浮子受到的浮力变大。
故答案为：小；变大。
15．【解答】解：（1）汽车刹车时，制动摩擦片夹住刹车盘，是在接触面的粗糙程度一定时，通过增大压力的方法来增大摩擦力的；
（2）刹车时刹车盘的温度升高是通过克服摩擦做功，机械能转化为内能，该过程是通过做功的方式改变物体内能的，与内燃机的压缩冲程的能量转化相同；
（3）汽车的制动踏板，动力臂大于阻力臂，相当于一个省力杠杆。
故答案为：增大压力；做功；压缩；省力。
16．【解答】解：（1）由图知，定值电阻R和灯泡L串联，电压表V1测R两端的电压，电压表V2测L两端的电压；
当AB间接入的定值电阻为200Ω时，因为串联电路中各处的电流相等，
所以根据欧姆定律可得，电路中的电流I＝，
即＝0.02A，
解得：RL＝100Ω；
此时白炽灯的实际功率：
P实＝U2I＝2V×0.02A＝0.04W；
（2）因为串联电路中电阻越大，分得的电压越大，反之越小，
所以将定值电阻换为300Ω时，定值电阻两端分得的电压变大，灯泡两端分得的电压变小，即V2的示数将变小；
（3）“220V 60W”白炽灯泡正常发光时的电阻约为806.7Ω，比同学们测得的阻值大很多，造成这种差异的主要原因是：正常发光时灯丝温度高、电阻大，实验中灯丝温度低、电阻小。
故答案为：100；0.04；变小；正常发光时灯丝温度高、电阻大，实验中灯丝温度低、电阻小。
17．【解答】解：根据杠杆平衡条件，OA为最大力臂，当动力F1垂直OA时，动力最小。
由图知，阻力的方向斜向左下方，阻力有绕着O点顺时针转动的效果，为使杠杆平衡，则动力F1应绕着O点按逆时针方向转动，故动力F1的方向斜向右下方，作用点在A点，如图所示：

18．【解答】解：由题意可知，烛焰A发出的光线经过平面镜反射后，反射光线进入人的眼睛，人眼逆着光线看去，看到的是A在平面镜中的像，所以先做出A的像，然后完成光路图，如图所示：

三/实验探究题（共4小题，计22分）
19．【解答】解：
（1）由图﹣1可知IR＝0.6A×5Ω＝……＝0.2A×15Ω＝3V即电流与电阻的乘积为一定值，故可得出结论为：在电压一定时，电流与电阻成反比；
（2）由图知标尺上的分度值为0.2g，
猕猴桃质量为：m桃＝50g+20g+20g+2.4g＝92.4g；
（3）由热量计算公式Q＝cmΔt可知，物体吸收热量的多少跟物体的质量多少、温度升高的多少以及物质的比热容大小有关；所以要比较牛奶与豆浆的吸热能力的大小，应控制牛奶和豆浆的质量相同，吸收热量的多少相同，比较升高的温度判断吸热本领的大小；
因为牛奶和豆浆在相同的环境中，则相同时间吸收的热量相同，一段时间后，观察到右侧温度计的示数较大即Δt较大，根据c＝可知牛奶的比热容大于豆浆的，说明牛奶的吸热本领大。
故答案为：（1）反比；（2）92.4；（3）质量；牛奶。
20．【解答】解：（1）实验中通过比较压强计U形管的液面高度差来反映液体压强的大小，利用了转换法，在探究影响压力作用效果的因素实验中，通过海绵的凹陷程度比较压力的作用效果，同样运用了转换法；
（2）图﹣2中，转动探头的方向，观察到压强计U形管的液面高度差无变化，说明在同一液体、同一深度，各个方向的液体压强相等；
根据前三次实验的液面高度差与水深度之间的关系可绘制图象如下：

（3）①分析比较1、2、3三次实验数据可知，液体的密度相同，深度不同，故可得出：液体压强随深度增加而增大；
②分析比较3、4两次实验数据可知，液体的深度相同，密度不同，可得出结论：在同一深度，液体的密度越大，产生的压强越大。
（4）根据实验数据，由液体压强公式p＝ρgh可得，当深度相同时，液面的高度差为90mm：100mm，
说明二者的压强之比为9：10，则水的密度与盐水的密度的比值为9：10。
故答案为：（1）探究影响压力作用效果的因素；（2）相等；见上图；（3）①1、2、3；②在同一深度，液体的密度越大，产生的压强越大；（4）9：10。
21．【解答】解：（1）由图可知，滑动变阻器还需要使用一个上端的接线柱，连接到电流表A2的负接线柱上，如下图：

（2）为了保护电路，闭合开关S前，应将滑动变阻器的滑片移至阻值最大的一端，即B端；
为了使探究得出的结论具有普遍意义，避免结果的偶然性，小明应选择规格不同的两只小灯泡；
（3）①已知两灯并联，发现灯L1发光，灯L2始终不发光，电路出现故障的可能原因是灯L2断路，如果灯L2短路，则整个电路短路，两灯都不发光；
②灯L2断路，则电流表A2的示数为零，即I2＝0A，电流表A1、电流表A3、灯L1串联，所以I1＝I3，
则此时三个电流表示数I1、I2、I3的大小关系是：I1＝I3＞I2；
（4）为了验证实验结论的可靠性，本次实验可采取的方法是更换不同的小灯泡多次实验。
故答案为：（1）见解答；（2）B；不同；（3）①灯L2断路；②I1＝I3＞I2；（4）更换不同的小灯泡多次实验。
22．【解答】解：（1）拉开的弹弓具有弹性势能，将弹丸弹出的过程中，弹弓的弹性势能减小，弹丸的动能增加，则弹弓的弹性势能转化为弹丸的动能。
（2）由表格数据可知，猜想弹丸飞行的距离可能与弹丸的质量和弹丸射出时的速度、与水平方向的角度有关，实验探究时应采用控制变量法，
要探究弹丸飞行的距离与弹丸射出时的速度和与水平方向的角度关系时，应控制弹丸的质量相同，可以用同一个弹丸达到这一目的；
小明把橡皮筋拉的长度相同，橡皮筋具有的弹性势能相同，将弹丸弹出时弹丸获得的初动能相同，则弹丸的初速度相同，改变弹丸射出方向与水平方向的夹角可以验证猜想二是否正确；
（3）①分析第1、2、3、4、5次实验数据可知，橡皮筋伸长长度和弹丸质量相同，弹丸射出方向与水平方向的夹角从20°到60°时弹丸落地点与弹弓的水平距离先增大后减小，
故可得结论：在其他条件相同的情况下，随着弹丸射出方向与水平方向的夹角增大，弹丸射出的水平距离先增大后减小。
②分析第5、6、7、8可知，弹丸射出方向与水平方向的夹角相同，橡皮筋伸长长度相同时弹丸获得的初动能相同，弹丸的质量越大，射出时的速度越小，弹丸落地点与弹弓的水平距离越小。
故答案为：（1）弹性势；（2）质量；二；（3）①先增大后减小；②速度。
四、综合题（共2小题，计16分）
23．【解答】解：（1）坦克的履带是在压力一定时，通过增大受力面积的方法来减小对地面的压强；
（2）坦克静止在水平地面时对地面的压力：F＝G＝mg＝50×103kg×10N/kg＝5×105N，
对地面的压强：p＝＝＝1.25×105Pa；
（3）消耗柴油150kg时，柴油完全燃烧放出的热量为：Q放＝mq柴油＝150kg×4.0×107J/kg＝6.0×109J；
发电机所做的功为：W＝Pt＝1000×103W×1800s＝1.8×109J；
柴油机的热机效率是：η＝＝＝30%。
答：（1）增大受力面积；（2）对地面的压强是1.25×105Pa；（3）柴油机的热机效率是30%。
24．【解答】解：（1）电热管把电能转化为内能，是利用电流热效应原理来工作的；
在直流发电机中是通过换向器将线圈中的交流电在输出时变为直流电；
（2）该冷热箱在加热状态下工作时，由P＝UI可得，电路中的电流：
I＝＝＝0.25A；
由欧姆定律可得电热管R1的电阻：
R1＝＝＝880Ω；
（3）可乐温度降低8℃放出的热量：
Q＝cmΔt＝3.8×103J/（kg•℃）×0.15kg×8℃＝4.56×103J，
在致冷状态下工作时电流做的功W＝Q＝4.56×103J，
由W＝UIt得：
工作时间t＝＝＝190s。
答：（1）热；换向器；
（2）电路中的电流为0.25A；电热管R1的电阻为880Ω；
（3）应闭合开关S2190s。
