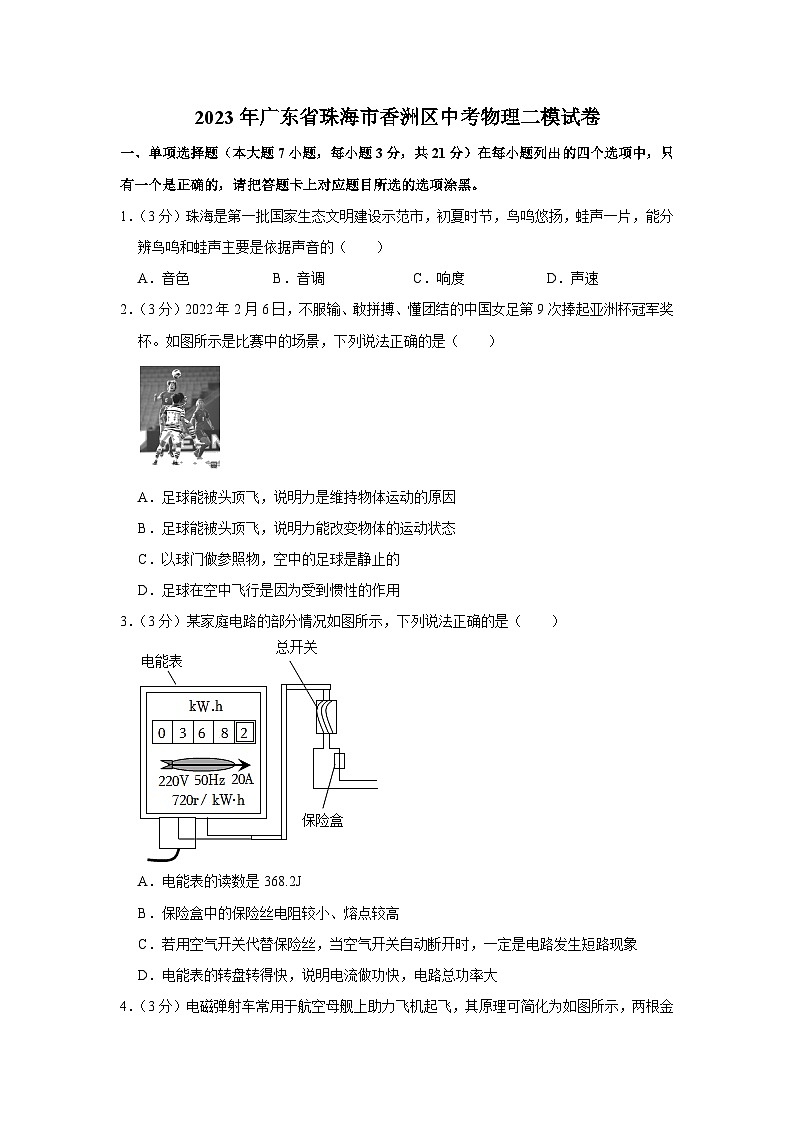

2023年广东省珠海市香洲区中考物理二模试卷
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。
1．（3分）珠海是第一批国家生态文明建设示范市，初夏时节，鸟鸣悠扬，蛙声一片，能分辨鸟鸣和蛙声主要是依据声音的（　　）
A．音色 B．音调 C．响度 D．声速
2．（3分）2022年2月6日，不服输、敢拼搏、懂团结的中国女足第9次捧起亚洲杯冠军奖杯。如图所示是比赛中的场景，下列说法正确的是（　　）

A．足球能被头顶飞，说明力是维持物体运动的原因
B．足球能被头顶飞，说明力能改变物体的运动状态
C．以球门做参照物，空中的足球是静止的
D．足球在空中飞行是因为受到惯性的作用
3．（3分）某家庭电路的部分情况如图所示，下列说法正确的是（　　）

A．电能表的读数是368.2J
B．保险盒中的保险丝电阻较小、熔点较高
C．若用空气开关代替保险丝，当空气开关自动断开时，一定是电路发生短路现象
D．电能表的转盘转得快，说明电流做功快，电路总功率大

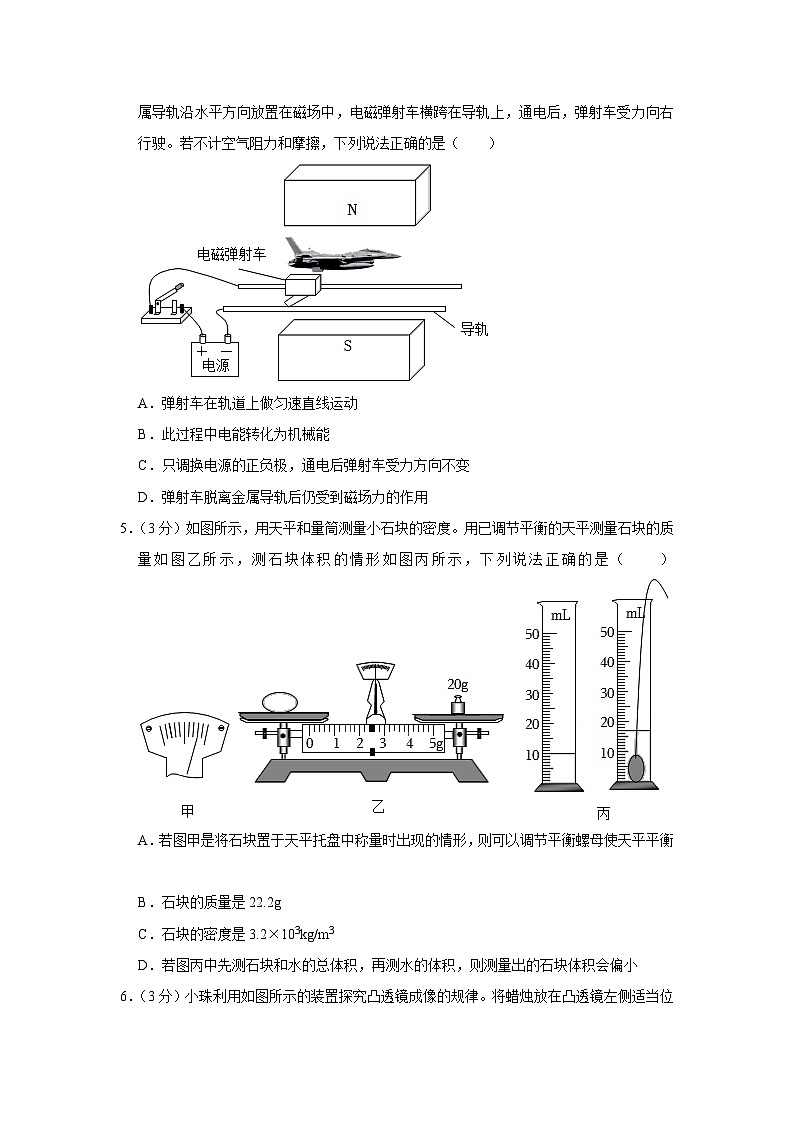

4．（3分）电磁弹射车常用于航空母舰上助力飞机起飞，其原理可简化为如图所示，两根金属导轨沿水平方向放置在磁场中，电磁弹射车横跨在导轨上，通电后，弹射车受力向右行驶。若不计空气阻力和摩擦，下列说法正确的是（　　）

A．弹射车在轨道上做匀速直线运动
B．此过程中电能转化为机械能
C．只调换电源的正负极，通电后弹射车受力方向不变
D．弹射车脱离金属导轨后仍受到磁场力的作用
5．（3分）如图所示，用天平和量筒测量小石块的密度。用已调节平衡的天平测量石块的质量如图乙所示，测石块体积的情形如图丙所示，下列说法正确的是（　　）
A．若图甲是将石块置于天平托盘中称量时出现的情形，则可以调节平衡螺母使天平平衡
B．石块的质量是22.2g
C．石块的密度是3.2×103kg/m3
D．若图丙中先测石块和水的总体积，再测水的体积，则测量出的石块体积会偏小

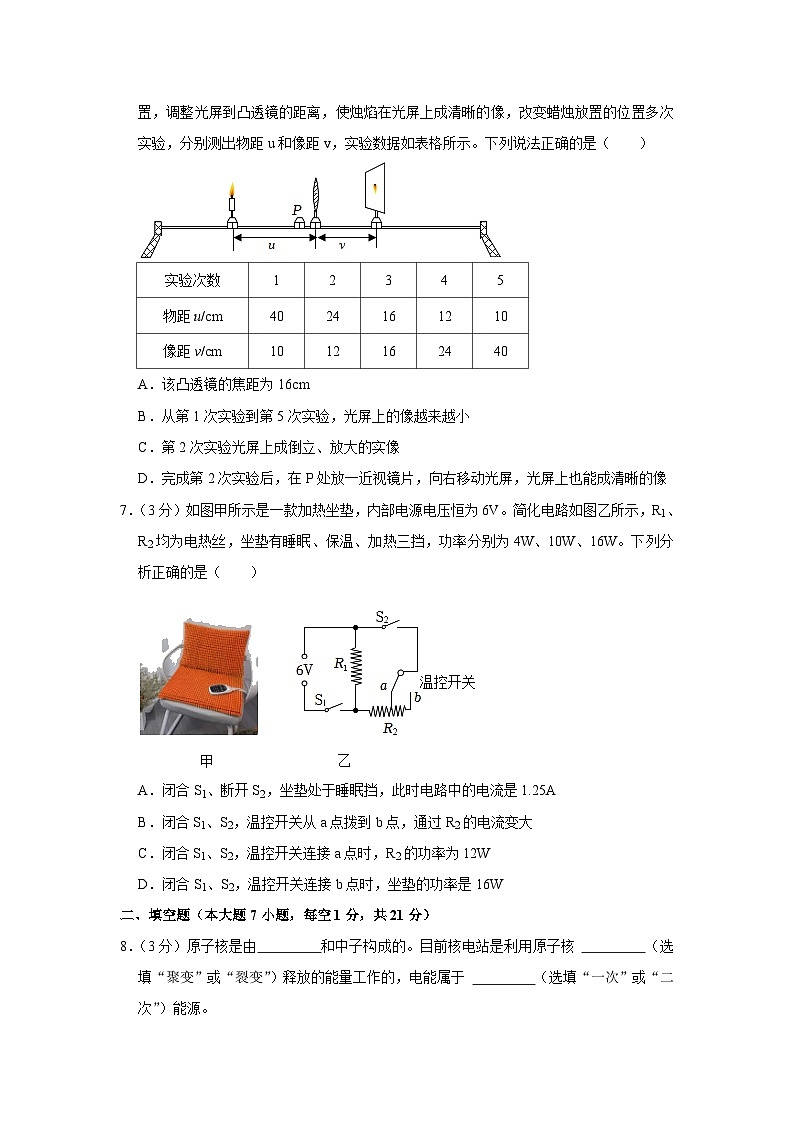

6．（3分）小珠利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，改变蜡烛放置的位置多次实验，分别测出物距u和像距v，实验数据如表格所示。下列说法正确的是（　　）

实验次数
1
2
3
4
5
物距u/cm
40
24
16
12
10
像距v/cm
10
12
16
24
40
A．该凸透镜的焦距为16cm
B．从第1次实验到第5次实验，光屏上的像越来越小
C．第2次实验光屏上成倒立、放大的实像
D．完成第2次实验后，在P处放一近视镜片，向右移动光屏，光屏上也能成清晰的像
7．（3分）如图甲所示是一款加热坐垫，内部电源电压恒为6V。简化电路如图乙所示，R1、R2均为电热丝，坐垫有睡眠、保温、加热三挡，功率分别为4W、10W、16W。下列分析正确的是（　　）

A．闭合S1、断开S2，坐垫处于睡眠挡，此时电路中的电流是1.25A
B．闭合S1、S2，温控开关从a点拨到b点，通过R2的电流变大
C．闭合S1、S2，温控开关连接a点时，R2的功率为12W
D．闭合S1、S2，温控开关连接b点时，坐垫的功率是16W
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）原子核是由　 　和中子构成的。目前核电站是利用原子核 　 　（选填“聚变”或“裂变”）释放的能量工作的，电能属于 　 　（选填“一次”或“二次”）能源。
9．（3分）我国古代科技著作《天工开物》中，对釜的铸造有“铁化如水，以泥固针铁柄杓从嘴受注”这样的记载。其中“铁化如水”描述的是 　 　（填写物态变化名称）过程，此过程需要 　 　（选填“吸热”或“放热”），铁水的温度始终保持不变，说明铁是 　 　（选填“晶体”或“非晶体”）。
10．（3分）小海从珠海到西藏旅游，发现随身携带的食品袋鼓起来了，如图所示。这是因为海拔高度升高，大气压 　 　（选填“变大”或“变小”）导致的。膨胀后袋内气体的密度　 　，食品袋对桌面的压强 　 　（以上两空选填“变大”、“不变”或“变小”）。

11．（3分）如图所示，研究电流产生的热量与电流大小的关系，将R1接入电路，再将R2、R3并联接入电路，为了完成实验，R3应选用阻值为 　 　Ω的电热丝。闭合开关，观察到U形管内液面高度变化较慢，不改变实验器材，为缩短观察时间，接下来的操作是 　 　。通电一段时间，R1产生的热量是Q，R3产生热量是Q'，则Q 　 　Q'（选填“大于”、“等于”或“小于”）。

12．（3分）如图所示，小珠用弹簧测力计拉着一木块在水平长木板上做匀速直线运动，弹簧测力计的读数为 　 　N，木块受到的滑动摩擦力大小为 　 　N。实验过程中小珠发现当木块加速运动时，弹簧测力计的示数变大，则木块受到的滑动摩擦力将 　 　（选填“变大”、“不变”或“变小”）。

13．（3分）如图所示，小海用一个动滑轮提着重物向上做匀速直线运动。物体上升2m时，绳子自由端移动的距离是 　 　m。若不计绳重及摩擦，小海用此装置拉动不同物体匀速上升时，测出拉力F和物重G的大小并画出二者的关系图象，则动滑轮重为 　 　N；物重为30N时，此滑轮的机械效率是 　 　。

14．（3分）科技小组的同学制作了一个利用电表测物体重力的“重力表”。如图所示，当秤盘内重物增加，“重力表”示数会变大，应选 　 　（选填“电流”或“电压”）表进行改装。电源电压恒为6V，滑动变阻器R2最大阻值为10Ω，当秤盘不放任何重物时，滑片P恰好处于a端，物重每增加1N，a至P之间的电阻刚好增加0.4Ω。当放上一重物时，电流表示数为0.2A，电压表示数为1.6V，则电阻R1的阻值为 　 　Ω，物体重为 　 　N。

三、作图题（本大题3小题，共7分）
15．（2分）如图，物块静止在斜面上，请分别画出物块所受重力、斜面的支持力的示意图。

16．（2分）自行车尾灯的结构如图所示，它是由两块相互垂直的平面镜组成的。当一束光射向它时，请在图中作出这束光经两块平面镜反射后的光线。

17．（3分）用笔画线代替导线，将如图中的开关、两盏节能灯（规格为“220V，9W”）和一个三孔插座接入家庭电路中，要求：符合安全用电原则，开关只控制两盏灯且两灯都能正常发光。

四、实验题（本大题3小题，共19分）
18．（6分）（1）小珠利用如图1甲所示实验装置观察水的沸腾现象。

①某时刻温度计的示数如图乙所示，为 　 　℃；
②水沸腾时，杯口附近出现大量“白气”，这是水蒸气遇冷 　 　（填写物态变化名称）形成的，继续对水加热，水的温度 　 　（选填“升高”、“不变”或“降低”）。
（2）小海探究“平面镜成像时像与物到平面镜距离的关系”，如图2甲所示，小海将点燃的蜡烛A放在玻璃板前面，再拿一支相同的蜡烛B在玻璃板后面来回移动，直到 　 　，从而确定像的位置。记录下这两支蜡烛的位置 A、A'，如图2乙所示，则A到玻璃板的距离为 　 　cm。多次实验后，小海发现像与物到玻璃板的距离相等。若将蜡烛A与玻璃板的距离增大2cm，则像与物之间的距离变化了 　 　cm。
19．（6分）小珠利用如图所示装置探究“影响液体内部压强大小的因素”。

（1）实验前，按压探头的橡皮膜，若U形管两侧液面高度变化 　 　（“明显”或“不明显”），则这套实验装置可能漏气；通过U形管液面高度差反映液体压强大小，应用的研究方法是 　 　法；
（2）保持探头在液体中的位置不变，改变探头的方向，如图 A、B、C所示，发现U形管两侧液面的高度差不变，说明液体压强大小与方向 　 　（选填“有关”或“无关”）；
（3）比较图 C、D两次实验，可以得出结论：同种液体，　 　，液体压强越大；
（4）小珠同学将探头先后浸入到两杯液体中，如图 D、E所示，发现U形管两侧的液面高度差相同，于是认为液体压强与液体密度无关。小海认为小珠的结论不正确，理由是 　 　；
（5）如图F所示，橡皮管和下方玻璃管侧壁相连通，当向玻璃管中吹风时，U形管内液面较低的是 　 　（选填“a”或“b”）侧。
20．（7分）在“探究电流与电阻的关系”实验中，提供器材有：电源（U＝3V）、三个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω），标有“30Ω 1A”的滑动变阻器、电压表、电流表、开关、导线若干。

（1）如图甲是某组同学连接的电路，缺少一条导线，请用笔画线代替导线将电路连接完整；
（2）闭合开关，电流表无示数，电压表示数接近电源电压，原因可能是定值电阻 　 　（选填“断路”或“短路”）。排除故障后闭合开关，移动滑片使电压表的示数为U1，电流表的示数如图乙所示为 　 　A；
（3）保持滑动变阻器滑片位置不变，将定值电阻R1换成R2继续实验，应向 　 　（选填“A”或“B”）端移动滑片，使电压表的示数仍为U1。移动后，电阻R2与滑动变阻器的阻值之比是 　 　（用“U、U1”表示）；
（4）将三个定值电阻分别接入电路进行实验，定值电阻两端的电压可取的最小值为 　 　V；
（5）图丙是根据测量的数据绘制的电流与电阻关系的图象，分析图象可得出结论：电压一定时，　 　。
五、计算题（本大题2小题，共13分）
21．（6分）某建筑工地上一台升降机工作时的平均功率为2.5×104W，运载质量为1.5×103kg的货物在10s内上升了9m，g取10N/kg。求此过程中：
（1）货物上升的平均速度；
（2）升降机做的有用功；
（3）升降机的机械效率。
22．（7分）如图甲所示为亮度可调的台灯，内部简化电路如图乙所示。电源电压恒为12V，灯的电阻不随温度变化。当滑片由a端移动到b端的过程中，滑动变阻器的电功率P与电流I的关系图象如图丙所示，求：
（1）灯的电阻；
（2）滑动变阻器的功率最大时，工作10min电路消耗的总电能；
（3）灯发光最暗时，灯的电功率。
六、综合题（本大题3小题，共19分）
23．（6分）新疆是我国最大的棉花基地，棉花生产早已高度机械化，采棉机已成为采棉的主要工具。

（1）采棉过程中，空气中弥漫着棉花秸秆味，这是 　 　现象。
（2）采棉机的四冲程柴油发动机常用水作为冷却剂，是利用了水的 　 　较大的特性；其工作时，提供动力的冲程如图乙所示，是 　 　冲程，该冲程将 　 　能转化为机械能；完全燃烧2kg的柴油释放的热量为 　 　J。（柴油的热值是4.3×107J/kg）
（3）已知采棉机自重10t，满载时棉籽和棉花总重为2t，轮胎与耕地的接触总面积为0.2m2，则满载时采棉机对耕地的压强为 　 　Pa。（g取10N/kg）
24．（7分）我国劳动人民很早就在农业、军事等方面应用杠杆，如图所示。
A．用于稻米去皮的脚踏碓

B．古代战争攻城时用的抛石车

C．护城河上安装的吊桥

D．古人运送巨木的横杆
（1）以上四种应用中属于费力杠杆的是 　 　（多选，选填字母）。
（2）利用图A中的脚踏碓捣谷时，劳作者踩踏“碓”尾，“碓”头高高抬起，松脚后“碓”头下落过程中，它的重力势能会 　 　（选填“变大”、“不变”或“变小”）。为了省力些，可将脚踩点适当 　 　（选填“远离”或“靠近”）O点。
（3）脚踏碓的脚踩位置有粗糙的花纹，这是为了 　 　（选填“增大”或“减小”）摩擦。
（4）如图C所示是护城河上安装的吊桥。在拉起吊桥过程中，滑轮的作用是 　 　。从甲图缓缓拉起到乙图的过程中，人用的力将 　 　（选填“变大”、“不变”或“变小”），若桥身木板总质量为60kg，长5m，不计绳重及摩擦，桥身在乙图位置时，拉力F的大小是 　 　N。（g取10N/kg）
25．（6分）阅读并回答问题。
电磁阀
电磁阀是一种利用电磁装置控制流体自动化的元件，由于其反映速度快、效率高而被广泛应用在工业控制和液压机中。电磁阀的工作原理是通过电流控制内部铁芯起伏实现阀门开关，从而调节液体（如油等）流动的方向、流量和流速的大小。
如图甲所示是某兴趣小组利用电源、螺线管、铁芯、弹簧等材料制作的简易电磁阀。开关闭合时，螺线管中通过电流产生磁场，铁芯受到磁场力的作用上升，弹簧被压缩，此时电磁阀打开，液体流过导管。当开关断开后，铁芯下降，电磁阀关闭，液体不能通过导管流出。

（1）关于电磁阀下列说法正确的是 　 　。
A.电磁阀中螺线管工作原理是电磁感应现象
B.铁芯可以用密度更小的铝来替代
C.增大电源电压，螺线管的磁性将会变强
D.开关闭合后，弹簧对铁芯的弹力与铁芯受到的重力是一对平衡力
（2）闭合开关，螺线管下方是 　 　极（选填“N”或“S”）。
（3）如图甲所示，开关断开时，铁芯底面到液面的距离h1为12cm，到导管底的距离h2为0.5cm，此时铁芯底面受到液体的压强是 　 　Pa。小珠认为此设计存在不足，开关断开时铁芯也可能会上升，从而使液体流过导管，这是因为 　 　。（g取10N/kg，液体的密度ρ液＝0.8×103kg/m3）
（4）小珠对电磁阀进行了改造，如图丙所示，开关断开时，液体先进入上方空间，若铁芯体积为1.5cm3，此时铁芯受到液体的浮力F1＝　 　N。如图丁所示，开关闭合后，铁芯上升，液体流入导管，此时铁芯受到的浮力F2＝　 　N。（g取10N/kg，液体的密度ρ液＝0.8×103kg/m3）

2023年广东省珠海市香洲区中考物理二模试卷
参考答案与试题解析
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑。
1．【解答】解：音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。我们能区分鸟鸣和蛙声，这是因为鸟和蛙发出声音的音色不同。
故选：A。
2．【解答】解：AB、足球能被头顶飞，足球的运动状态发生改变，说明力是改变物体运动状态的原因，故A错误，B正确；
C、以球门做参照物，空中的足球相对位置发生改变，足球是运动的，故C错误；
D、足球在空中飞行是因为足球具有惯性，惯性不是力，不能说受到惯性的作用，故D错误。
故选：B。
3．【解答】解：A、电能表的读数是368.2kW•h，故A错误；
B、保险盒中的保险丝电阻较大、熔点较低，故B错误；
C、若用空气开关代替保险丝，当空气开关自动断开时，可能是电路发生短路现象，也可能是用电器的总功率过大，故C错误；
D、电能表的转盘转得快，相同时间内消耗的电能多，说明电流做功快，电路总功率大，故D正确。
故选：D。
4．【解答】解：A、不计空气阻力和摩擦，弹射车在轨道上做加速直线运动，故A错误；
B、此过程中电能转化为机械能，故B正确；
C、只调换电源的正负极，通电后弹射车受力方向改变，故C错误；
D、弹射车脱离金属导轨后，由于惯性继续运动，但是不受磁场力的作用，故D错误。
故选：B。
5．【解答】解：A、用调节好的天平测石块的质量，测量过程中不能调节平衡螺母，故A错误；
B、测出石块的质量如图乙，则石块质量为20g+2.4g＝22.4g，故B错误；
C、小石块的体积为：V＝17mL﹣10mL＝7mL＝7cm3，则小石块的密度为：ρ＝＝＝3.2g/cm3＝3.2×103kg/m3，故C正确；
D、若图丙中先测固体和水的总体积再测水的体积，由于石块上沾有水，使得石块所测体积偏大，由ρ＝知测出的石块密度会偏小，故D错误。
故选：C。
6．【解答】解：A、由表中数据可知，u＝v＝16cm，即2f＝16cm，所以该凸透镜焦距为8cm，故A错误；
B、从第1次实验到第5次实验，物距减小，根据凸透镜成实像时，物近像远像变大可知，光屏上的像越来越大，故B错误；
C、由表中数据可知，第2次实验物距u＝24cm＞2f，根据u＞2f，成倒立、缩小的实像，故C错误；
D、完成第2次实验后，在P处放一近视镜片，近视镜片是凹透镜，凹透镜对光线具有发散作用，会推迟光线会聚成像，所以向右移动光屏，光屏上也能成清晰的像，故D正确。
故选：D。
7．【解答】解：A、由图乙可知，闭合S1、断开S2时，电路为R1的简单电路，由P＝UI可知，睡眠挡时电路中的电流：I睡眠＝＝≈0.67A，故A错误；
B、由图乙可知，闭合S1、S2时，R1、R2并联，温控开关从a点拨到b点时R2接入电路的电阻变大，由欧姆定律可知，通过R2电流的变小，故B错误；
C、由并联电路的特点可知，闭合S1、S2，温控开关连接a点时，R1两端的电压与睡眠挡时电压相等，由P＝UI＝可知，此时R1的电功率P1＝P睡眠＝4W，
闭合S1、S2，温控开关连接a点时，R2所在支路的电阻最小，由P＝UI＝可知，R2所在支路的电功率最大，电路总的电功率最大，加热坐垫为加热挡，此时电路的总功率P加热＝16W，
则R2的功率：P2＝P加热﹣P1＝16W﹣4W＝12W，故C正确；
D、闭合S1、S2，温控开关连接b点时，R2所在支路的电阻最大，由P＝UI＝可知，R2所在支路的电功率最小，加热坐垫为保温挡，由题意可知，此时坐垫的功率是10W，故D错误。
故选：C。
二、填空题（本大题7小题，每空1分，共21分）
8．【解答】解：（1）原子核是由质子和中子构成的。核电站是利用原子核发生裂变释放能量来发电的；
（2）电能无法从自然界直接获得，而是需要消耗其它的一次能源来获得，所以电能属二次能源。
故答案为：质子；裂变；二次。
9．【解答】解：“铁化如水”是指铁从固态变为液态，是熔化过程；
铁在熔化过程中不断吸热，温度始终保持不变，说明它具有一定的熔化温度﹣﹣熔点，因此属于晶体。
故答案为：熔化；吸热；晶体。
10．【解答】解：（1）随着海拔高度的增高，空气密度减小，大气压也随之降低；而袋内气体由于密闭，气压几乎不变，外界大气压小于袋内气压，外界大气压的降低导致袋装小面包内部气体膨胀；
（2）袋内气体膨胀后体积变大，由于气体的质量不变，根据公式ρ＝可知，袋内气体密度变小；
（3）食品袋的质量不变，压力不变（压力等于重力），受力面积变小，根据p＝可知压强变大。
故答案为：变小；变小；变大。
11．【解答】解：容器内两电阻丝为研究对象，研究电流产生的热量与电流大小的关系，要控制电阻和通电时间相同，故为了完成实验，R3应选用阻值为5Ω的电热丝；
闭合开关，观察到U形管内液面高度变化较慢，由转换法可知电流产生热量少，不改变实验器材，为缩短观察时间，根据Q＝I2Rt，可增大电路的电流，接下来的操作是向左移动变阻器的滑片P；
通电一段时间，根据Q＝I2Rt，R1产生的热量是Q，R3产生热量是Q'，则Q大于Q'。
故答案为：5；向左移动变阻器的滑片P；大于。
12．【解答】解：图中弹簧测力计的分度值为0.2N，其示数为3.6N；
由于木块在水平长木板上做匀速直线运动，拉力与滑动摩擦力是一对平衡力，由二力平衡条件可知，木块受到的滑动摩擦力大小f＝F＝3.6N；
当木块加速运动时，弹簧测力计的示数变大，即拉力变大，但木块对长木板的压力大小和接触面的粗糙程度不变，则木块受到的滑动摩擦力不变。
故答案为：3.6；3.6；不变。
13．【解答】解：由图可知n＝2，绳子自由端移动的距离：s＝nh＝2×2m＝4m；
由图象可知，当物体重力G＝30N时，绳子自由端的拉力F＝20N，
因为不计绳重和摩擦时F＝（G+G动），所以动滑轮的重力：G动＝nF﹣G＝2×20N﹣30N＝10N；
因为不计绳重和摩擦，所以滑轮的机械效率：
η＝＝＝＝＝×100%＝75%。
故答案为：4；10；75%。
14．【解答】解：（1）电路图可知，R1与R2串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压。由于电压表的内阻很大，相当于断路，所以在物体重变大，滑片向下移动的过程中，R2接入电路的阻值最大，且不变，电路的总电阻不变，根据I＝可知，电路中的电流不变，即电流表示数不变，不能反映物体的重力变化；
滑片向下移动时，a、P间的电阻变大，由U＝IR可知，a、P间的电压变大，即电压表的示数变大，故可以将电压表的表盘改造用来显示重力的大小；
（2）根据欧姆定律可知总电阻：R＝＝＝30Ω，
根据串联电路的总电阻等于各用电器的电阻之和可得：
R1＝R﹣R滑＝30Ω﹣10Ω＝20Ω；
（3）根据欧姆定律可知电压表示数为1.6V时电压表测量的电阻为：
R滑′＝＝＝8Ω，
根据物重每增加1N，a至P之间的电阻刚好增加0.4Ω可知：
物体的重力为：×1N＝20N。
故答案为：电压；20；20。
三、作图题（本大题3小题，共7分）
15．【解答】解：重力的方向是竖直向下的，作用在物体的重心，支持力的方向是垂直于斜面向上的，作用点也可选在物体的重心，如图所示；

16．【解答】解：先过入射点作垂直于反射面的法线，再根据反射角等于入射角作出反射光线，同样的方法作出光在另一反射面上的反射光线，如图所示：

17．【解答】解：（1）由题意知，两节能灯都能正常工作，应并联，开关要控制两盏灯，则开关应串联在干路中；火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。
（2）三孔插座的上孔接地线、左孔接零线、右孔接火线。如图所示：

四、实验题（本大题3小题，共19分）
18．【解答】解：（1）①某时刻温度计的示数如图乙所示，温度计分度值为1℃，示数为93℃；
②水沸腾时，杯口附近出现大量“白气”，实为小水珠，这是水蒸气遇冷液化形成的，说明水已沸腾，继续对水加热，水的温度不变；
（2）小海探究“平面镜成像时像与物到平面镜距离的关系”，如图2甲所示，小海将点燃的蜡烛A放在玻璃板前面，再拿一支相同的蜡烛B在玻璃板后面来回移动，直到蜡烛B与蜡烛A的像重合，从而确定像的位置。
如图2乙所示，刻度尺分度值为0.1cm，故A到玻璃板的距离为 3.50cm。因像与物到玻璃板的距离相等。若将蜡烛A与玻璃板的距离增大2cm，则像与镜面的距离也增大2cm，故像与物之间的距离变化了 4cm。
故答案为：（1）①93；②液化、不变；（2）蜡烛B与蜡烛A的像重合；3.50；4。
19．【解答】解：（1）实验前，按压探头的橡皮膜，U形管两边液面高度变化不明显，则这套实验装置漏气；通过U形管液面高度差反映液体压强大小，是转换法的应用；
（2）保持探头在液体中的位置不变，改变探头的方向，如图 A、B、C所示，发现U形管两侧液面的高度差不变，探头所受的液体压强不变，说明液体压强大小与方向无关；
（3）比较图 C、D两次实验，可知液体的密度相同，深度不同，U形管左右液面差不同，液体内部压强不同，所以液体内部压强与深度有关；同种液体，深度越大，液体压强越大
（4）小珠同学将探头先后浸入到两杯液体中，如图 D、E所示，发现U形管两侧的液面高度差相同，说明压强相等，但由于两次的深度不同，不能认为液体压强与液体密度无关，小珠的结论不正确，理由是没有控制深度相同；
（5）如图F所示，从左侧管口沿水平方向用力吹气时，左管上端的空气流速快、压强小，右管上端空气流速小、压强大；由于大气压强的作用，液体从右侧压入左侧一部分，所以左（a）侧液面将升高，b侧将降低。
故答案为：（1）不明显；转换；（2）无关；（3）深度越大；（4）没有控制深度相同；（5）b。
20．【解答】解：（1）在“探究电流与电阻的关系”实验的电路中，要让电压表并联在定值电阻两端，测其电压，据此完成电路连接，如下图所示：

（2）闭合开关，电流表无示数，结合电路图，可知电路可能发生了断路故障，而电压表示数接近电源电压，说明电压表可以与电源正负极形成通路，则可电路故障原因是定值电阻断路；
如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.38A；
（3）研究电流与电阻的关系时，要控制电压不变，当定值电阻的阻值变大时，根据分压原理，电压表示数变大，要减小电压表示数，根据串联电路电压的规律，要增大变阻器的电压，由分压原理，就要增大变阻器连入电路中的电阻大小，即向B端移动；
因为换用定值电阻后，移动滑片，始终要使电压表的示数为U1，据串联分压原理可得出电阻R2与滑动变阻器的阻值的比值关系为；
（4）由串联电路的规律及分压原理有：﹣﹣﹣﹣﹣①，
等式左边为一定值，故右边也为一定值，当变阻器的最大电阻连入电路时，对应的定值电阻最大，这时控制的电压表示数最小，
故有：，
解得：UV＝1V，
电压预设的最小值为UV＝1V；
（5）由图丙可知，导体的电阻增大为原来的几倍，通过导体的电流变为原来的几分之一，即通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：导体两端电压一定时，通过导体的电流与其电阻成反比。
故答案为：（1）见上图；（2）B断路；0.38；（3）B；；（4）1；（5）通过导体的电流与其电阻成反比。
五、计算题（本大题2小题，共13分）
21．【解答】解；（1）货物上升的平均速度v＝＝＝0.9m/s；
（2）升降机做的有用功W有用＝Gh＝mgh＝1.5×103kg×10N/kg×9m＝1.35×105J；
（3）升降机做的总功W总＝Pt＝2.5×104W×10s＝2.5×105J，
升降机的机械效率η＝×100%＝×100%＝54%。
答：（1）货物上升的平均速度0.9m/s；
（2）升降机做的有用功1.35×105J；
（3）升降机的机械效率54%。
22．【解答】解：（1）灯的电阻不随温度变化。当滑片在b端时，滑动变阻器接入电路的阻值为0Ω，电路为灯泡的简单电路，根据欧姆定律可知灯的电阻RL＝＝＝10Ω；
（2）从图中可知，电路中的电流为0.6A时，滑动变阻器的功率最大，
滑动变阻器的功率最大时，工作10min电路消耗的总电能W＝UIt＝12V×0.6A×10×60s＝4320J；
（3）滑动变阻器滑片在a端时，电路中的电流最小，根据P＝I2R可知灯泡的电功率最小，灯发光最暗，
此时灯的电功率PL＝RL＝（0.2A）2×10Ω＝0.4W。
答：（1）灯的电阻为10Ω；
（2）滑动变阻器的功率最大时，工作10min电路消耗的总电能为4320J；
（3）灯发光最暗时，灯的电功率为0.4W。
六、综合题（本大题3小题，共19分）
23．【解答】解：（1）空气中弥漫着清新的棉花秸秆味，这是扩散现象，说明分子在永不停息地做无规则运动；
（2）为确保发动机正常工作，可用水对其冷却，利用了水的比热容较大的特性，因为相同质量的水与其它物质相比，升高相同的温度，水吸收的热量更多；
由图乙可知，两气门关闭，火花塞点火，活塞向下运动，是做功冲程，该冲程将内能转化为机械能；
完全燃烧2kg的柴油释放的热量为：Q放＝mq＝2kg×4.3×107J/kg＝8.6×107J；
（3）采棉机、棉籽和棉花的总重力：G总＝m总g＝（10+2）×1000kg×10N/kg＝1.2×105N，
采棉机对地面的压力：F＝G总＝1.2×105N，
采棉机对耕地的压强：p＝＝＝6×105Pa。
故答案为：（1）扩散；（2）比热容；做功；内；8.6×107；（3）6×105。
24．【解答】解：（1）根据杠杆的分类，动力臂比阻力臂短的杠杆是费力杠杆，AB是费力杠杆，CD是省力杠杆；
（2）松脚后“碓”头下落过程中，质量不变，高度减小，它的重力势能会变小。为了省力些，根据杠杆原理，在阻力和阻力臂一定时，动力臂越大，越省力，可将脚踩点适当远离O点。
（3）在压力一定时，接触面的粗糙程度越大，滑动摩擦力越大。脚踏碓的脚踩位置有粗糙的花纹，这是为了增大摩擦。
（4）图中的滑轮是一个定滑轮，定滑轮不省力，可以改变力的方向，从甲图缓缓拉起到乙图的过程中，根据杠杆的平衡条件，可知：阻力一定，阻力臂减小，动力臂增大，人用的力将变小。
木板的重力为：G＝mg＝60kg×10N/kg＝600N；根据杠杆的平衡条件有：F×5m＝G×2m；所以。
故答案为：（1）AB；（2）变小；远离；（3）增大；（4）改变力的方向；变小；240。
25．【解答】解：（1）A、通电螺线管工作原理是电流的磁效应，故A错误；
B、磁体能够吸引铁、钴、镍等物质，铁芯被磁化使磁性增强，铝不会被磁化磁体不吸引铝，故铁芯不能用铝替代，故B错误；
C、增大电源电压，使线圈中电流变大，螺线管磁性变强，故C正确；
D、开关闭合，铁芯受到重力，弹力，磁力，液体对底面向上的压力，四个力平衡，故D错误。
故选：C；
（2）由安培定则可得，右手握住螺线管，四指指向电流向，大拇指所指的那端就是螺线管的N极，故螺线管上方是N极，下方是S极；
（3）铁芯底面受到的压强：p＝ρ液gh1＝0.8×103kg/m3×10N/kg×0.12m＝960Pa，
铁芯底面受到向上的压力，当h1足够大，液体对铁芯底面向上的压力大于铁芯受到的重力时，铁芯上升，所以开关断开时铁芯也可能会上升，从而使液体流过导管；
（4）图丙中，铁芯下表面与水不接触，铁芯不受浮力，所以受到的浮力F1＝0N；
图丁中，开关闭合，通电螺线管有磁性，吸了铁芯向上运动，液体流入导管，铁芯浸没在液体中V排＝V铁＝1.5cm3＝1.5×10﹣6m3，
此时铁芯受到的浮力F2＝ρ液gV排＝0.8×103kg/m3×10N/kg×1.5×10﹣6m3＝0.012N。
故答案为：（1）C；（2）S；（3）960；铁芯底面受到向上的压力，当h1足够大，液体对铁芯底面向上的压力大于铁芯受到的重力时，铁芯上升；（4）0；0.012。
