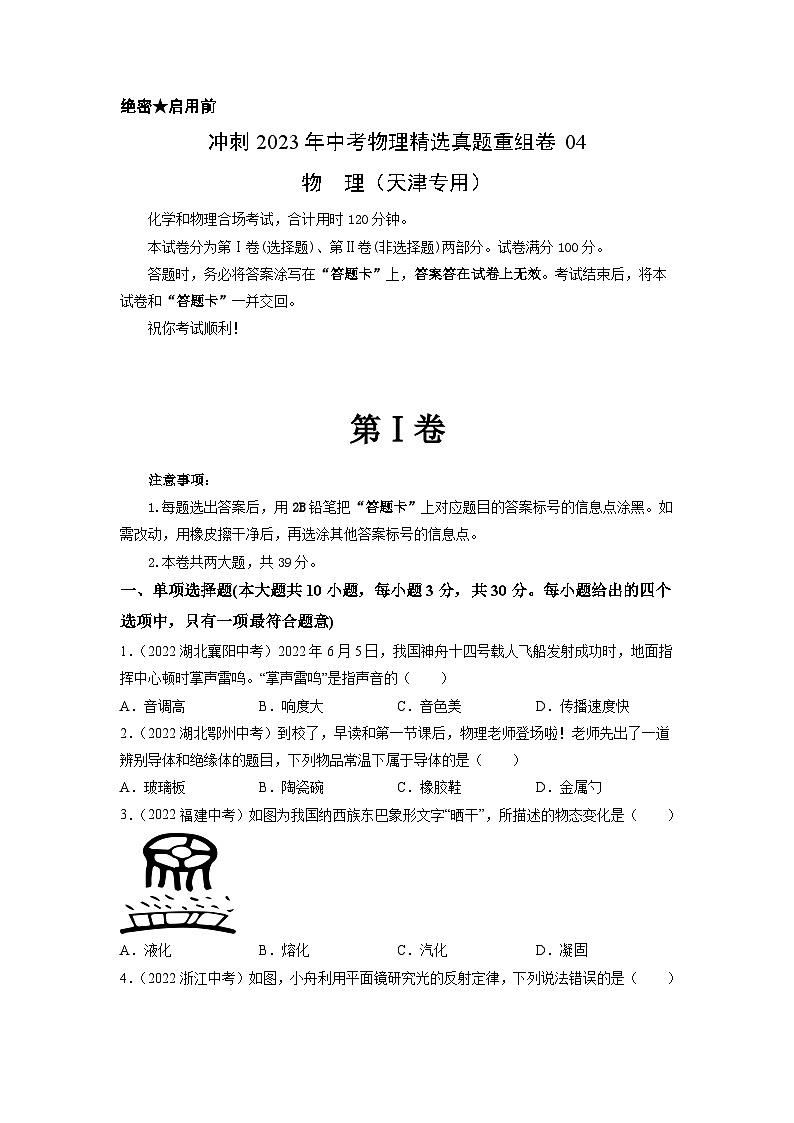

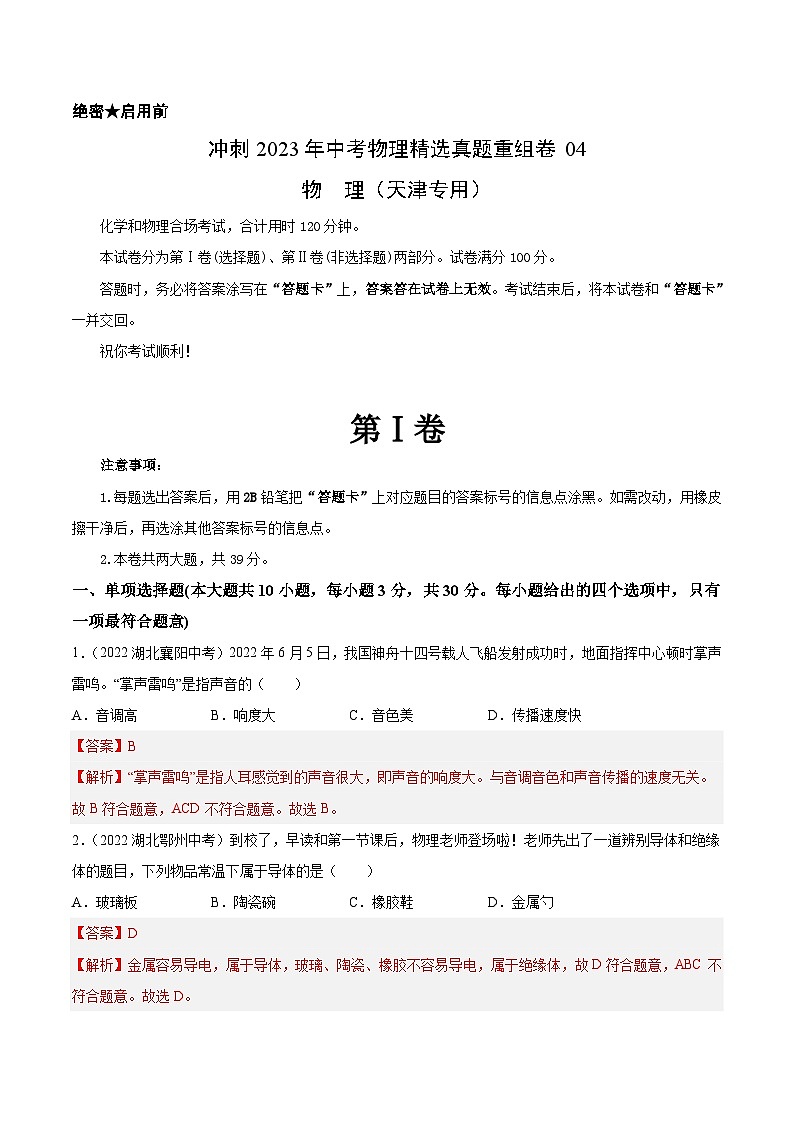

绝密★启用前
冲刺2023年中考物理精选真题重组卷04
物 理（天津专用）
化学和物理合场考试，合计用时120分钟。
本试卷分为第Ⅰ卷(选择题)、第Ⅱ卷(非选择题)两部分。试卷满分100分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和“答题卡”一并交回。
祝你考试顺利！

第Ⅰ卷
注意事项：
1.每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。
2.本卷共两大题，共39分。
一、单项选择题(本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意)
1．（2022湖北襄阳中考）2022年6月5日，我国神舟十四号载人飞船发射成功时，地面指挥中心顿时掌声雷鸣。“掌声雷鸣”是指声音的（　　）
A．音调高 B．响度大 C．音色美 D．传播速度快
【答案】B
【解析】“掌声雷鸣”是指人耳感觉到的声音很大，即声音的响度大。与音调音色和声音传播的速度无关。故B符合题意，ACD不符合题意。故选B。
2．（2022湖北鄂州中考）到校了，早读和第一节课后，物理老师登场啦！老师先出了一道辨别导体和绝缘体的题目，下列物品常温下属于导体的是（　　）
A．玻璃板 B．陶瓷碗 C．橡胶鞋 D．金属勺
【答案】D
【解析】金属容易导电，属于导体，玻璃、陶瓷、橡胶不容易导电，属于绝缘体，故D符合题意，ABC不符合题意。故选D。

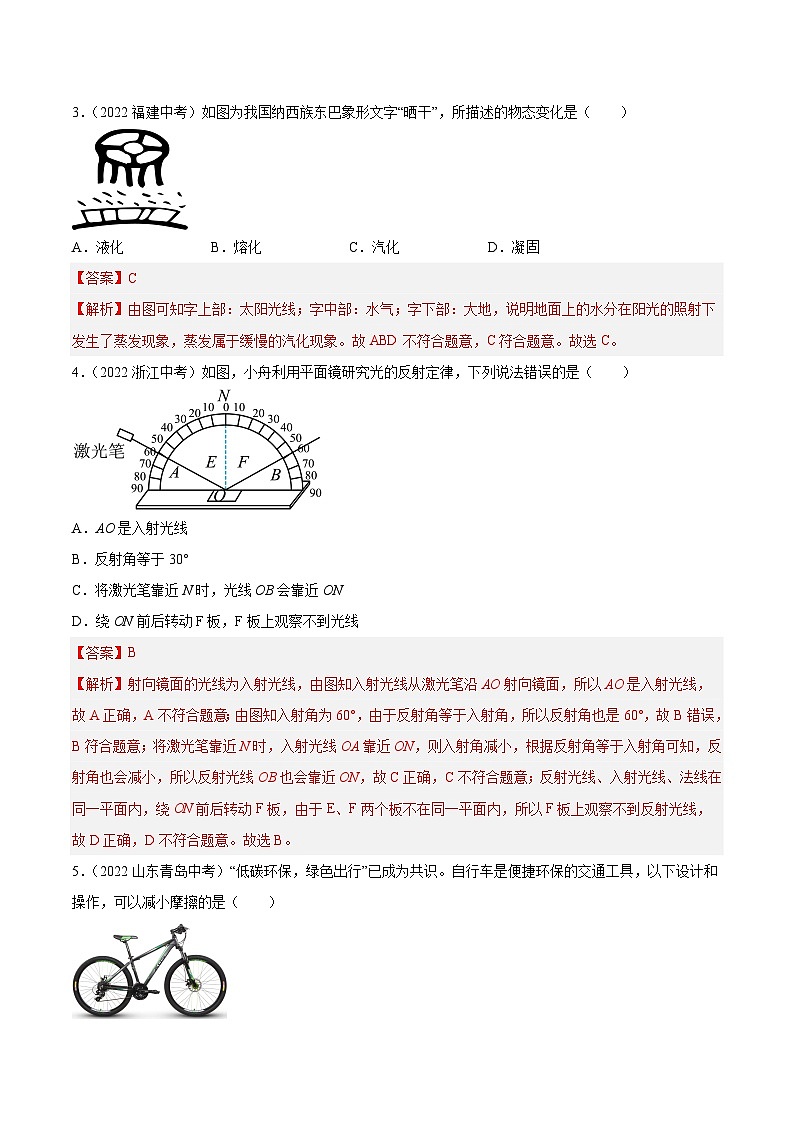

3．（2022福建中考）如图为我国纳西族东巴象形文字“晒干”，所描述的物态变化是（　　）

A．液化 B．熔化 C．汽化 D．凝固
【答案】C
【解析】由图可知字上部：太阳光线；字中部：水气；字下部：大地，说明地面上的水分在阳光的照射下发生了蒸发现象，蒸发属于缓慢的汽化现象。故ABD不符合题意，C符合题意。故选C。

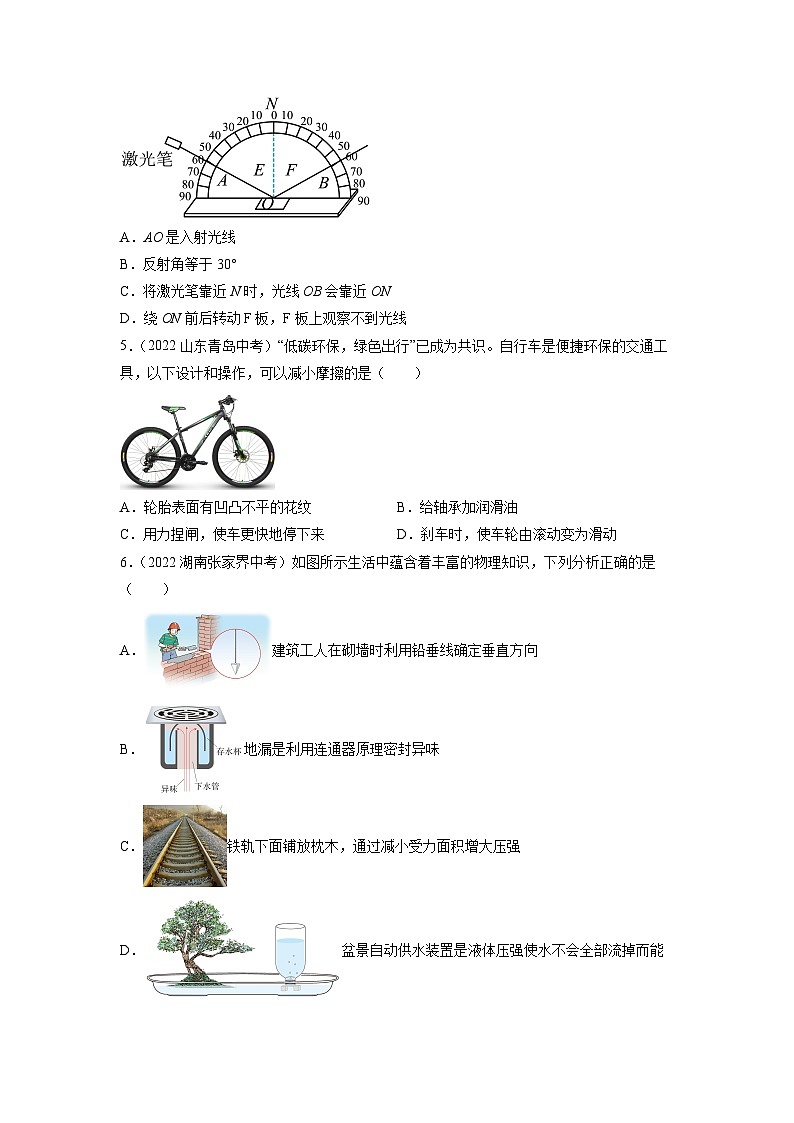

4．（2022浙江中考）如图，小舟利用平面镜研究光的反射定律，下列说法错误的是（　　）

A．AO是入射光线
B．反射角等于30°
C．将激光笔靠近N时，光线OB会靠近ON
D．绕ON前后转动F板，F板上观察不到光线
【答案】B
【解析】射向镜面的光线为入射光线，由图知入射光线从激光笔沿AO射向镜面，所以AO是入射光线，故A正确，A不符合题意；由图知入射角为60°，由于反射角等于入射角，所以反射角也是60°，故B错误，B符合题意；将激光笔靠近N时，入射光线OA靠近ON，则入射角减小，根据反射角等于入射角可知，反射角也会减小，所以反射光线OB也会靠近ON，故C正确，C不符合题意；反射光线、入射光线、法线在同一平面内，绕ON前后转动F板，由于E、F两个板不在同一平面内，所以F板上观察不到反射光线，故D正确，D不符合题意。故选B。
5．（2022山东青岛中考）“低碳环保，绿色出行”已成为共识。自行车是便捷环保的交通工具，以下设计和操作，可以减小摩擦的是（　　）

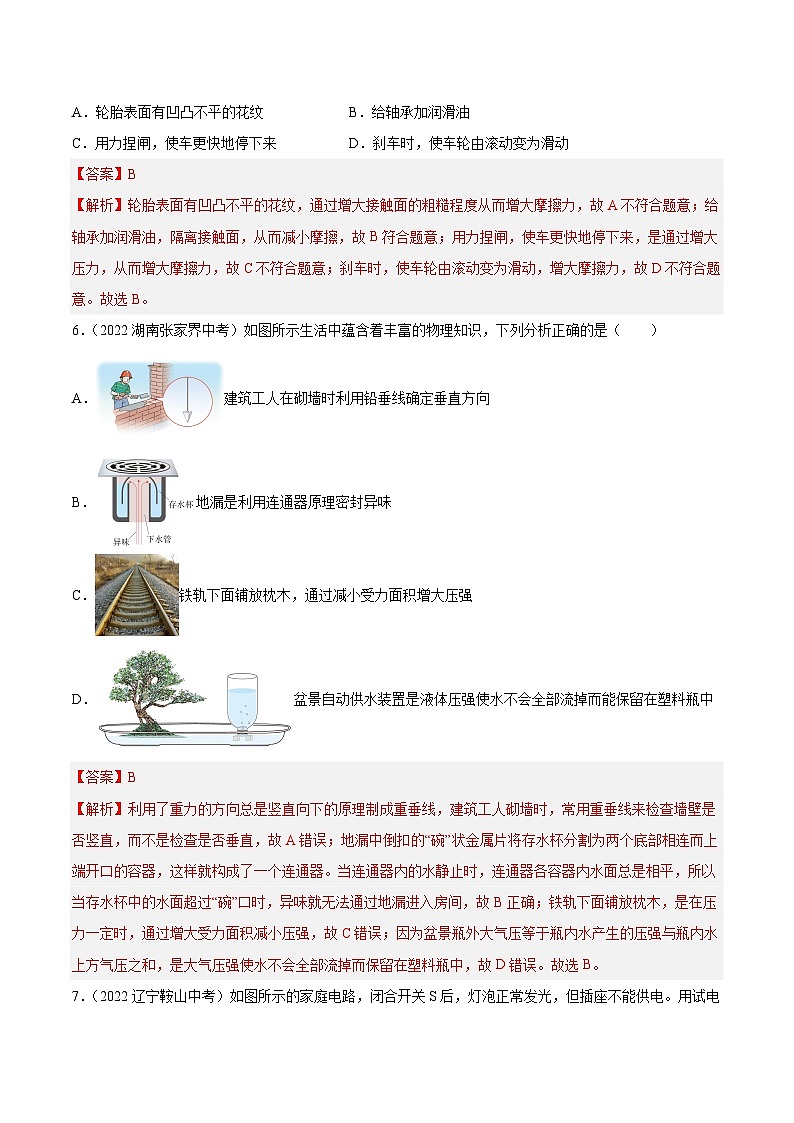

A．轮胎表面有凹凸不平的花纹 B．给轴承加润滑油
C．用力捏闸，使车更快地停下来 D．刹车时，使车轮由滚动变为滑动
【答案】B
【解析】轮胎表面有凹凸不平的花纹，通过增大接触面的粗糙程度从而增大摩擦力，故A不符合题意；给轴承加润滑油，隔离接触面，从而减小摩擦，故B符合题意；用力捏闸，使车更快地停下来，是通过增大压力，从而增大摩擦力，故C不符合题意；刹车时，使车轮由滚动变为滑动，增大摩擦力，故D不符合题意。故选B。
6．（2022湖南张家界中考）如图所示生活中蕴含着丰富的物理知识，下列分析正确的是（　　）
A．建筑工人在砌墙时利用铅垂线确定垂直方向
B．地漏是利用连通器原理密封异味
C．铁轨下面铺放枕木，通过减小受力面积增大压强
D．盆景自动供水装置是液体压强使水不会全部流掉而能保留在塑料瓶中
【答案】B
【解析】利用了重力的方向总是竖直向下的原理制成重垂线，建筑工人砌墙时，常用重垂线来检查墙壁是否竖直，而不是检查是否垂直，故A错误；地漏中倒扣的“碗”状金属片将存水杯分割为两个底部相连而上端开口的容器，这样就构成了一个连通器。当连通器内的水静止时，连通器各容器内水面总是相平，所以当存水杯中的水面超过“碗”口时，异味就无法通过地漏进入房间，故B正确；铁轨下面铺放枕木，是在压力一定时，通过增大受力面积减小压强，故C错误；因为盆景瓶外大气压等于瓶内水产生的压强与瓶内水上方气压之和，是大气压强使水不会全部流掉而保留在塑料瓶中，故D错误。故选B。

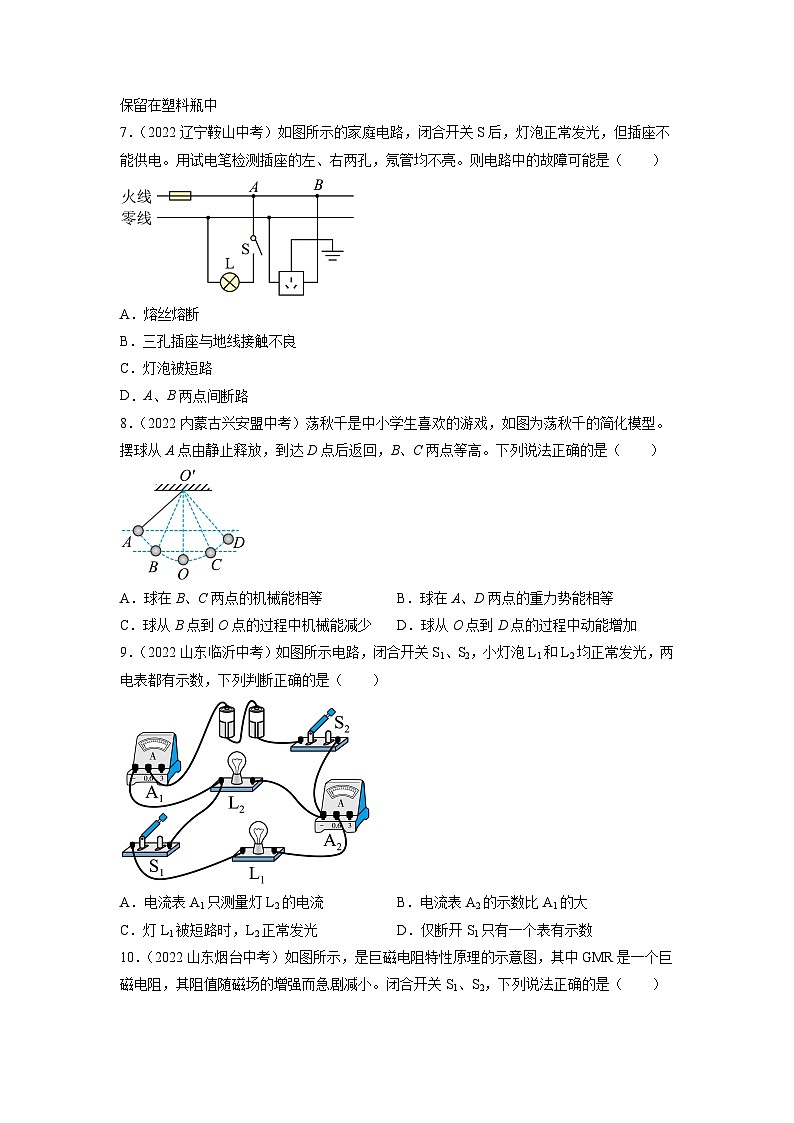

7．（2022辽宁鞍山中考）如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（　　）

A．熔丝熔断
B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路
【答案】D
【解析】由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故AC不符合题意；若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故B不符合题意； A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。故选D。
8．（2022内蒙古兴安盟中考）荡秋千是中小学生喜欢的游戏，如图为荡秋千的简化模型。摆球从A点由静止释放，到达D点后返回，B、C两点等高。下列说法正确的是（　　）

A．球在B、C两点的机械能相等 B．球在A、D两点的重力势能相等
C．球从B点到O点的过程中机械能减少 D．球从O点到D点的过程中动能增加
【答案】C
【解析】B、C两点高度相同，小球质量相同，因而重力势能相同；但小球在B点的速度大于在C点的速度，即小球在B点的动能大于在C点的动能，所以小球在B、C两点的机械能不相等，故A错误；A、D两点高度不同，A点的重力势能大于D点的重力势能，故B错误；球从B点到O点的过程中，由于存在阻力，机械能减少，故C正确；球从O点到D点的过程中，质量不变，速度减小，动能减小，故D错误。故选C。
9．（2022山东临沂中考）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）

A．电流表A1只测量灯L2的电流 B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光 D．仅断开S1只有一个表有示数
【答案】D
【解析】闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；若灯L1被短路时，则灯泡L2也被短路，故C错误；仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。故选D。
10．（2022山东烟台中考）如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S1、S2，下列说法正确的是（　　）

A．电磁铁的右端为N极
B．当滑片P向右滑动时，电磁铁磁性增强
C．当滑片P向左滑动时，巨磁电阻的阻值增大
D．当滑片P向左滑动时，指示灯变亮
【答案】D
【解析】闭合开关S1，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁左端为N极，右端为S极，故A错误；闭合开关S1、S2，滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，电压一定，由可知，电流变小，电磁铁磁性减弱；滑片P向左滑动时，电磁铁磁性增强，由题可知，巨磁电阻的阻值减小，电压一定，由可知，电流变大，由P=UI可知，指示灯的实际功率变大，所以指示灯变亮，故BC错误，D正确。故选D。
二、多项选择题（本大题共 3 小题，每小题 3 分，共 9 分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得 3 分，选对但不全的得 1 分，不选或选错的得 0 分）
11．（2022天津红桥三模）用如图的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说法正确的是（  ）

A．烛焰在如图所示的位置时，成像特点与照相机成像特点相同
B．若将蜡烛移到光具座30cm刻度处时，烛焰所成的像是等大的
C．若将蜡烛移到光具座42cm刻度处时，烛焰所成的像是倒立、放大的
D．若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变小
【答案】BD
【解析】由图可知u=50cm-35cm=15cm，凸透镜的焦距是10cm，物距大于一倍焦距小于二部焦距时，成倒立、放大的实像，应用在投影仪或幻灯机上，故A错误；将蜡烛移到光具座30cm刻度处时u=50cm-30cm=20cm=2f，物距等于二倍焦距，成倒立等大的实像，故B正确；将蜡烛移到光具座42cm刻度处时u=50cm-42cm=8cm，物距小于一倍焦距，凸透镜成正立、放大的虚像，故C错误；将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，根据物远像近像变小得到，烛焰所成的像将逐渐变小，故D正确。故选BD。
12．（2022辽宁大连中考）如图甲所示的电路，电源电压保持不变。电流表的量程是“0～0.6A”，滑动变阻器的规格是“20Ω 2A”，小灯泡L的额定电流是0.5A。将滑片P移到阻值最大端，闭合开关S，发现两个电压表的指针偏转角度相同，如图乙所示。移动滑片P，当小灯泡L正常发光时，其中一个电压表的指针又偏转了13个小格。在保证电路安全的情况下，下列说法正确的是（　　）

A．电压表V2的示数始终是6V B．小灯泡L的额定功率是1.25W
C．电路中最大功率是3.6W D．滑动变阻器电阻变化范围是7Ω～20Ω
【答案】ABD
【解析】甲图中灯泡与滑动变阻器串联，电压表V1测灯泡的电压，V2测电源电压，滑片P移到阻值最大端，闭合开关S，发现两个电压表的指针偏转角度相同，根据串联电路电压的规律，故可知V1选用小量程，分度值为0.1V，电压示数为1.2V；V2选用大量程，分度值为0.5V，电压表示数为6V，因电源电压不变，故电压表V2的示数始终是6V，故A正确；移动滑片P（变阻器连入电路的电阻变小），由分压原理，滑动变阻器的电压变小，根据串联电路电压的规律，灯泡的电压变大。已知当小灯泡L正常发光时，其中一个电压表的指针又偏转了13个小格，即增大了ΔU=13×0.1V=1.3V，故灯泡此时的电压即额定电压为UL=1.2V+1.3V=2.5V，小灯泡L的额定功率是PL=UL IL =2.5V×0.5A=1.25W，故B正确；小灯泡L的额定电流是0.5A，根据串联电路电流的规律，故电路的最大电流为0.5A，则电路中最大功率是P=UIL =6V×0.5A=3W，故C错误；当灯泡正常发光时，电路的电流为0.5A，即为最大电流，此时变阻器连入电路的电阻最小，根据串联电路电压的规律，灯正常发光时，变阻器的电压为U滑=U-UL=6V-2.5V=3.5V，由欧姆定律，变阻器连入电路的最小电阻为，由已知条件，变阻器的最大电阻连入电路中，故滑动变阻器电阻变化范围是7Ω～20Ω，故D正确。故选ABD。
13．（2022天津河西一模）一底面积为S0的平底薄壁圆柱形容器内装有适量密度为ρ0的水，放置于水平桌面上。现将体积为V0，重为G0的木块A轻放入容器内的水中，静止后如图所示。若将一重为2G0的物体B用细绳系于A的下方，静止后它们恰好浸没在水中，如图所示（水未溢出）。下列判断正确的是（不计绳重及其体积）（　　）

A．左侧图中，木块浸入水中的体积为
B．物块B的体积为
C．细线上的拉力为
D．右侧图中水对容器底部的压强比左侧图中增大了
【答案】BD
【解析】由左侧图可知，A漂浮在水中，浮力等于重力为G0，木块浸入水中的体积为，故A错误；由右侧图可知，AB所受浮力等于AB的重力为3G0，则物块B的体积为，故B正确；细线上的拉力为，故C错误；如图，因为容器为柱形，所以水对容器底的压力等于水和物体的总重力；由题可知，右侧图中水对容器底的压力比左侧图中水对容器底的压力增大了2G0，则右侧图中水对容器底部的压强比左侧图中增大了，故D正确。故选BD。

第Ⅱ卷

注意事项：
1.用黑色字迹的签字笔将答案写在“答题卡”上(作图可用2B铅笔)。
2.本卷共两大题，共61分。
三、填空题（本大题共 6 小题，每小题 4 分，共 24 分）
14．（2022四川凉山中考）如图甲所示，物体的长度为____________cm；某同学在做观察水沸腾实验时温度计示数如图乙所示，此时水的温度为____________℃。

【答案】1.50     86
【解析】由甲图可知，刻度尺1cm被分为10个小刻度，故分度值为1mm，此图以0.50cm作为“零刻度”，物体末端对应的刻度值为2.00cm，因此物体长度为；由图乙可知，温度计的分度值为1℃，则此时水温为86℃。
15．（2022河南中考）列车进站时，若以站台为参照物，列车是_________的；由于列车在刹车时会继续向前滑行；列车刹车后，速度逐渐变小，说明力可以改变物体的_________。
【答案】运动     运动状态
【解析】列车进站时，若以站台为参照物，列车相对于站台位置发生改变，所以是运动的；列车刹车后，受到阻力的作用，速度逐渐变小，说明力可以改变物体运动状态。
16．（2022辽宁朝阳中考）如图所示，汽车在转向前。司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为_________ ，转向杆相当干电路中的___________ 。

【答案】并联     开关
【解析】电路连接方法有两种∶串联和并联。串联的灯泡只能一起亮灭，并联的灯泡可以分别控制亮灭。我们家里的照明电路通常是用并联的方法连接的，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为并联，转向杆相当于电路中的开关。
17．（2022黑龙江牡丹江中考）在商场中，推动货物在水平地面上匀速前进，该过程中，货物受到的地面支撑力与货物受到的重力是一对________力；推动货物的过程中会有摩擦生热，是通过________（热传递/做功）的方式来改变内能的。
【答案】平衡     做功
【解析】推动货物在水平地面上匀速前进，货物处于平衡态，货物在竖直方向上受到了重力和地面对其的支持力，故重力和支持力是平衡力；推动货物的过程中会有摩擦生热，将机械能转化为内能，涉及能量转化，故是通过做功的方式来改变内能的。
18．（2022四川广安中考）如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接到点2时，电压表示数为________V；当开关S转换到点1时，在10s内电流所做的功为________J。

【答案】2     36
【解析】从图可知，当开关S接到点2时，电阻R1和R2串联，因为R1=10Ω，R2=20Ω，所以电路中的总电阻R=R1+R2=10Ω+20Ω=30Ω，而电源电压为U=6V，所以电路中的电流为，则电阻R1两端的电压为U1=IR1=0.2A×10Ω=2V；当开关S转换到点1时，电路中只有电阻R1，因为t=10s，所以电流所做的功为
19．（2022广西河池中考）某品牌电热水壶有“加热”和“保温”两个挡位，其内部简化电路如图所示，，，当闭合，断开时，电热水壶处于________挡；加热挡的电功率为________W。

【答案】保温     1512.5
【解析】由电路图可以知道，当开关S2断开、S1闭合时，电路中只有R1，根据可知，此时电功率较小，因此电热水壶处于保温档；当开关S1、S2同时闭合时，电路中R1与R2并联，此时总电阻较第一种情况是比较小的，根据可知，此时电功率大，因此电热水壶处于加热档，所以此时电路的总电阻为，那么加热挡的电功率为
四、综合题（本大题共 6 小题，共 37 分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．（2022天津滨海新区一模）某电热水壶的铭牌如图所示，用这个电热水壶将1 kg、温度为20 ℃的水烧开，所需时间是5 min。已知c水=4.2×103 J/（kg℃），假设烧水时大气压为一个标准大气压，电热水壶正常工作。求：
（1）水被烧开所吸收的热量；
（2）电热水壶的热效率。

【答案】（1）；（2）70%
【解析】
（1）由题意可知，m=1kg，末温T=100℃，初温T0=20℃，水吸收的热量为Q吸=c水m（T-T0）=4.2×103J/（kg℃）×1kg×（100℃-20℃）=3.36×105J
（2）水烧开所用时间为t=5min=300s
所用电能为消耗的总能量，其大小为W=Pt=1600W×300s=4.8×105J
由效率公式可得热效率为
21.（2022广西梧州中考）小芋利用如图所示的装置，探究在水平面上阻力对物体运动的影响。

（1）实验中需要小车每次从同一斜面的同一高度由静止自由滑下，目的是使小车到达斜面底端时的 ___________相同；
（2）小芊多次实验分析论证得出：小车受到的阻力越小，速度减小得越 ___________，运动得越远。并进一步推测：若水平面完全光滑且足够长，小车将一直做 ___________，表明物体的运动 ___________（选填“需要”或“不需要”）力来维持；
（3）从能量转化的角度看，小车在水平面上克服阻力所做的功 ___________（选填“在毛巾上更多”、“在棉布上更多”、“在木板上更多”或“三次一样多”）；
（4）小芋思考了一个问题：当自己荡秋千运动到右侧最高点时，假设受到的力全部消失，自己将处于怎样的运动状态呢？你认为下列选项中正确的是 ___________（图中的黑点表示小芊）

【答案】（1）速度     （2）慢     匀速直线运动     不需要     （3）三次一样多     （4）D
【解析】
（1）该实验要比较的是小车在阻力不同的水平面上滑行的距离，这样就要求我们控制初速度相同，而让小车从同一斜面的同一高度由静止开始滑下，可以保证每次到达水平面时的初速度相同。
（2）从上述实验中，小车在毛巾运动的近些，在木板上运动得远，而毛巾对小车的阻力较大，木板对小车的阻力较小，故可以得出结论是：平面越光滑，小车受到的阻力越小，速度减小得越慢。如果运动的物体不受力，那么它的速度不发生改变，即它将做匀速直线运动，同时也表明物体的运动不需要力来维持。
（3）在上述两次实验中，小车的动能都用来克服摩擦力做功了，小车的动能转化为内能，由于小车质量和初速度相同，所以三次实验的初动能相同，克服摩擦力做的功也相同。
（4）当秋千荡到最高点时，此时动能为零，则速度为零，此时处于静止状态，如果此时所有的力均消失，小芋将保持静止状态不变，故D符合题意。故选D。
22.（2022辽宁大连中考）如图所示，某工人利用滑轮组将一个重为900N的货箱在6s内匀速提升3m。此过程中，绳子自由端所受的拉力为F，滑轮组的机械效率为75%，试求：
（1）货箱上升的速度是多少？
（2）有用功是多少？
（3）拉力F是多少？

【答案】（1）0.5m/s；（2）2700J；（3）400N
【解析】
（1）货箱在6s内匀速提升3m，则货箱的速度
（2）由题意可知，将重为900N的货箱提升3m，所做的有用功
（3）根据公式可知，拉力F做的总功
由图可知，滑轮组用3段绳子承担物重，故s=3h=3×3m=9m
根据公式可知，拉力F的大小
23．（2022黑龙江绥化中考）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如下表所示。

编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
（1）实验中通过观察___________比较电阻丝电阻的大小；
（2）实验中采用的研究方法是___________和转换法；
（3）分别将编号为___________的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的___________有关；
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了___________的工作原理中；
A．电压表        B．电流表        C．滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代替小灯泡完成实验。
【答案】（1）小灯泡亮度     （2）控制变量法     （3）A、B     （4）横截面积     （5）C     （6）电流表
【解析】
（1）在实验中，电阻的大小是通过观察灯泡的亮度来体现的，灯泡的亮度越暗，说明电阻越大。
（2）导体电阻的大小与导体的材料、长度、横截面积及温度有关，因此要研究电阻大小与每一个因素的具体关系时，要用到控制变量法；通过观察灯泡的亮度来体现电阻的大小，这是用到转换法，故本实验中采用的研究方法有控制变量法和转换法。
（3）电阻大小若不考虑温度的前提下，要研究导体的电阻大小与导体的材料有关，就要使导体的长度和横截面积保持不变，故选用编号A、B。
（4）编号B、C两根电阻丝，材料、长度都相同，横截面积不同，将电阻丝分别接入电路中，灯泡的发光情况不同，故可以得出结论：导体的电阻大小与导体的横截面积有关。
（5）编号C、D两根电阻丝，材料、横截面积都相同，长度不同，把他们分别接入电路中，灯泡的发光情况不同，且接编号D的电阻丝比接编号C的电阻丝，灯泡发光情况要暗，相当于改变电阻丝接入电路中的长度来改变接入电路中电阻的大小，与滑动变阻器的工作原理相同，故AB不符合题意，C符合题意。
故选C。
（6）更换电阻丝后，小灯泡的亮度不明显，说明电阻丝的电阻太大，流过小灯泡的电流太小，为了完成实验可以用电流表代替小灯泡。通过观察电流表示数的大小，来判断接入电路中电阻丝阻值的大小。
24．（2022天津部分区二模）劳动实践活动中，小明在家里用大豆、核桃、花生等食材及水制作了营养豆浆，并想从图所示的器材中选用部分器材，测出豆浆的密度。请你帮他设计一种精确测量豆浆密度的实验方案。要求：
（1）写出主要的实验步骤；
（2）写出豆浆密度的数学表达式（用已知量和测量量表示）。

【答案】见解析
【解析】
（1）器材：电子秤、玻璃杯、铁质螺母和细线。
步骤：
①用电子秤测量出螺母的质量m0；
②在玻璃杯中倒入适量的豆浆，用电子秤测量出豆浆和玻璃杯的总质量m1；
③用细线系好螺母，提着细线的一端，将螺母浸没在豆浆中保持静止（螺母不与玻璃杯接触），读出电子秤的示数m2。
（2）螺母排开豆浆的质量m排=m2-m1
螺母的体积
螺母排开豆浆等于螺母的体积，即
豆浆的密度
25．（2022天津河西二模）现有下列器材：一个电压恒为U0的电源，两个定值电阻R1和R2（已知电阻值R1=2R2），导线若干。它们分别与图中的A、B、C、D有关接线柱连接。把一个电流表先后接在有关接线柱之间，结果发现：
①若把电流表接在接线柱A、B之间，它的示数为6I0；
②若把电流表改接在接线柱C、D之间，它的示数为3I0；
③若把电流表改接在接线柱A、D之间，它的示数变为2I0。
根据上述测试结果，请你完成下列内容。
（1）在图中的方框内画出有关接线柱间电源、电阻、导线的连接情况，并标明R1、R2；
（2）若使电路消耗的功率最大，可利用两根导线分别连接接线柱___________和___________，此时最大功率是多少？

【答案】（1）     （2）AB     CD     9U0I0
【解析】
（1）两个定值电阻R1和R2有四种可能的电路：第一种，R1和R2串联；第二种，R1和R2并联；第三种，R1单独工作；第四种，R2单独工作。根据欧姆定律，可知，若R2单独工作时的电流为I，则R1单独工作时的电流为，R1和R2串联时的电流为，R1和R2并联时的电流为。即R2单独工作时的电流是R1单独工作时的电流的2倍，是R1和R2串联时的电流的3倍。题目给的信息正好符合这个规律，可得：①中只有R2单独工作，②中只有R1工作，③中R1和R2串联。
（2）若使电路消耗的功率最大，则R1和R2需要并联，故利用两根导线分别连接接线柱AB和CD；此时R1和R2并联，即R1和R2单独工作，此时通过R1和R2电流分别为3I0和6I0，则干路电流为9I0，电路电功率P=UI=U0×9I0=9U0I0
