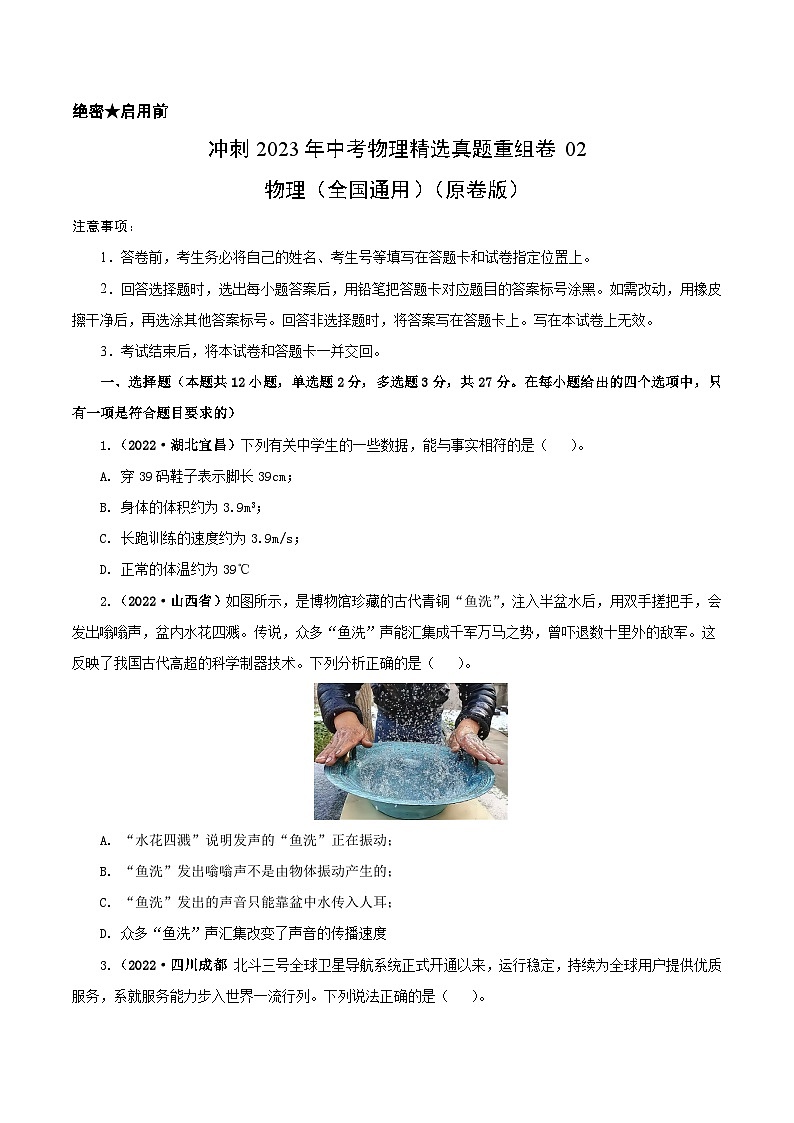

绝密★启用前
冲刺2023年中考物理精选真题重组卷02
物理（全国通用）（解析版）
注意事项：
1．答卷前，考生务必将自己的姓名、考生号等填写在答题卡和试卷指定位置上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本题共12小题，单选题2分，多选题3分，共27分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1.（2022·湖北宜昌）下列有关中学生的一些数据，能与事实相符的是（ ）。
A. 穿39码鞋子表示脚长39cm；
B. 身体的体积约为3.9m3；
C. 长跑训练的速度约为3.9m/s；
D. 正常的体温约为39℃
【答案】C。
【解析】】A．穿39码鞋子表示脚长约25cm，故A不符合题意；
B．中学生的质量在50kg左右，身体密度在1.0×103kg/m3左右，体积大约为

故B不符合题意；
C．中学生步行速度约1m/s，长跑训练的速度约为3.9m/s左右。故C符合题意；
D．正常情况下，人的体温在37℃左右，变化幅度很小，故D不符合题意。故选C。

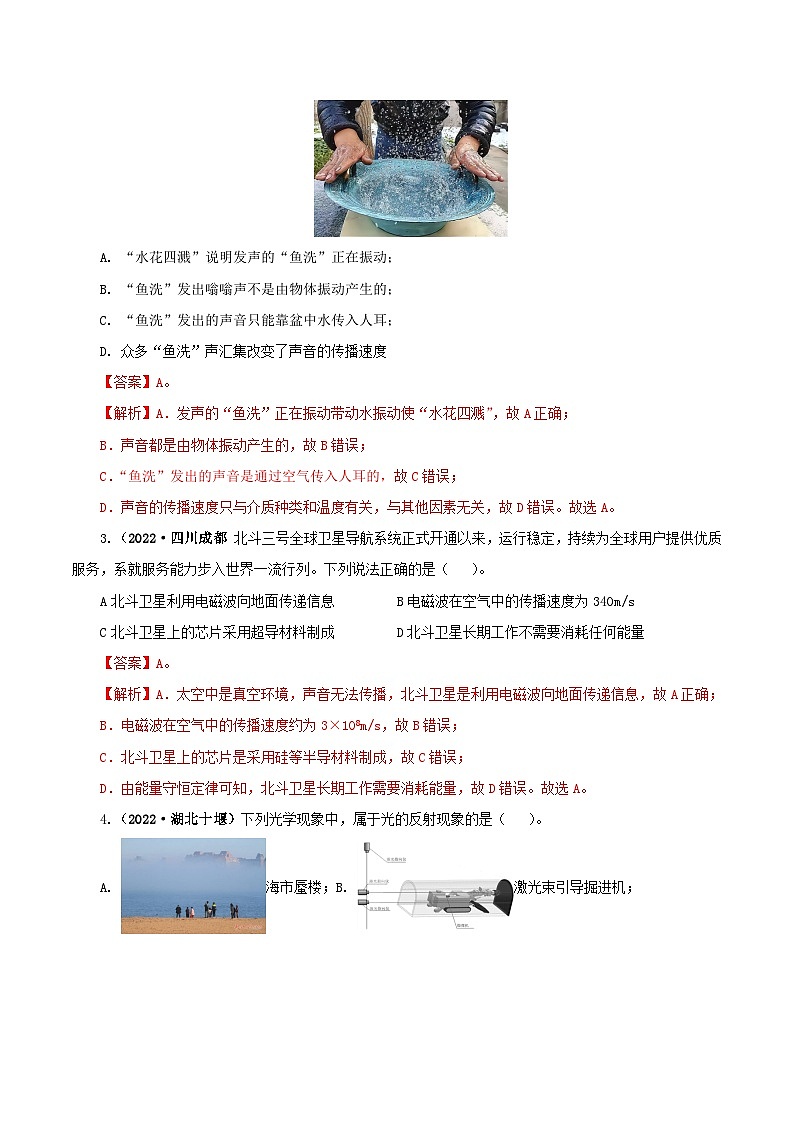

2.（2022·山西省）如图所示，是博物馆珍藏的古代青铜“鱼洗”，注入半盆水后，用双手搓把手，会发出嗡嗡声，盆内水花四溅。传说，众多“鱼洗”声能汇集成千军万马之势，曾吓退数十里外的敌军。这反映了我国古代高超的科学制器技术。下列分析正确的是（ ）。

A. “水花四溅”说明发声的“鱼洗”正在振动；
B. “鱼洗”发出嗡嗡声不是由物体振动产生的；
C. “鱼洗”发出的声音只能靠盆中水传入人耳；
D. 众多“鱼洗”声汇集改变了声音的传播速度
【答案】A。
【解析】A．发声的“鱼洗”正在振动带动水振动使“水花四溅”，故A正确；
B．声音都是由物体振动产生的，故B错误；
C．“鱼洗”发出的声音是通过空气传入人耳的，故C错误；
D．声音的传播速度只与介质种类和温度有关，与其他因素无关，故D错误。故选A。

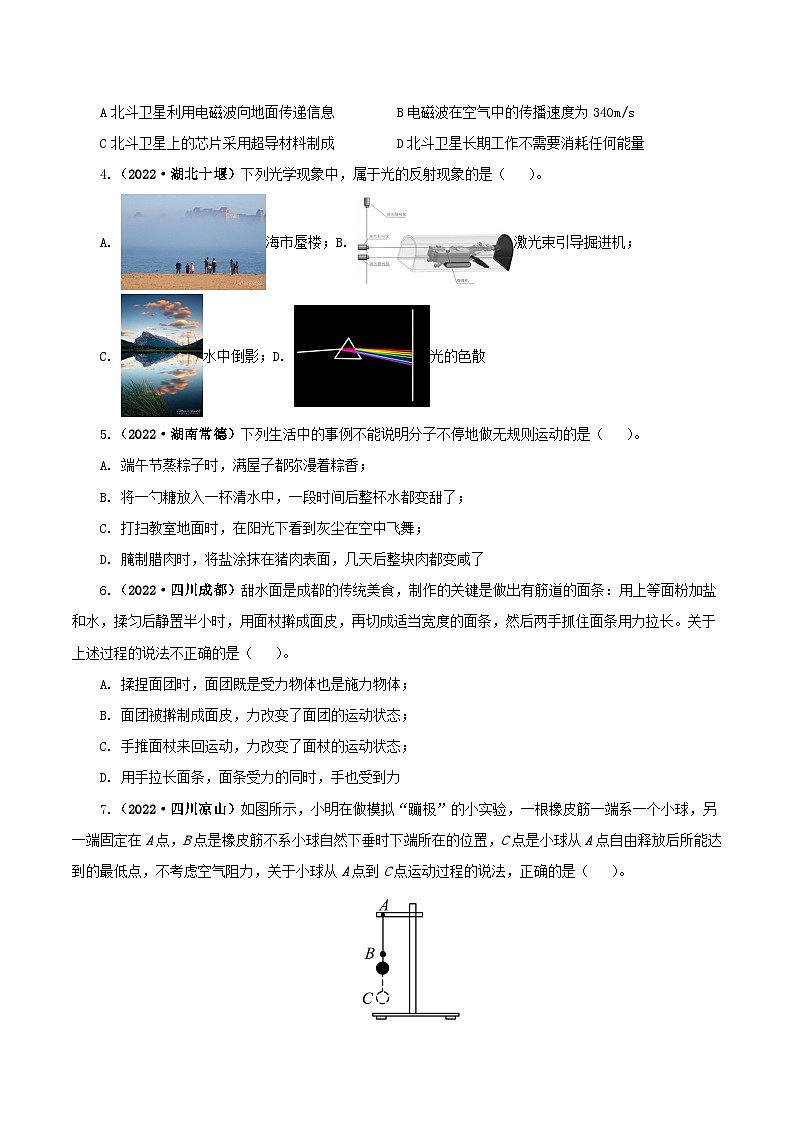

3.（2022·四川成都 北斗三号全球卫星导航系统正式开通以来，运行稳定，持续为全球用户提供优质服务，系就服务能力步入世界一流行列。下列说法正确的是（ ）。
A北斗卫星利用电磁波向地面传递信息 B电磁波在空气中的传播速度为340m/s
C北斗卫星上的芯片采用超导材料制成 D北斗卫星长期工作不需要消耗任何能量
【答案】A。
【解析】A．太空中是真空环境，声音无法传播，北斗卫星是利用电磁波向地面传递信息，故A正确；
B．电磁波在空气中的传播速度约为3×108m/s，故B错误；
C．北斗卫星上的芯片是采用硅等半导材料制成，故C错误；
D．由能量守恒定律可知，北斗卫星长期工作需要消耗能量，故D错误。故选A。
4.（2022·湖北十堰）下列光学现象中，属于光的反射现象的是（ ）。
A. 海市蜃楼；B. 激光束引导掘进机；

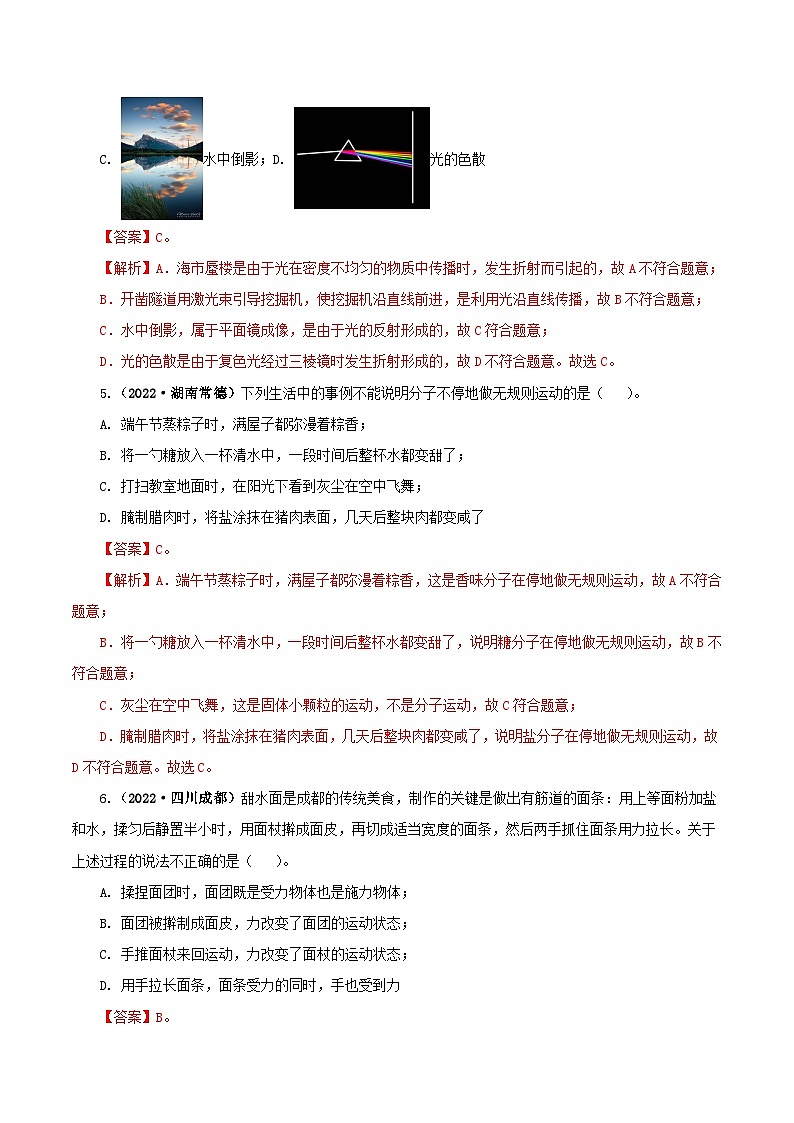

C. 水中倒影；D. 光的色散
【答案】C。
【解析】A．海市蜃楼是由于光在密度不均匀的物质中传播时，发生折射而引起的，故A不符合题意；
B．开凿隧道用激光束引导挖掘机，使挖掘机沿直线前进，是利用光沿直线传播，故B不符合题意；
C．水中倒影，属于平面镜成像，是由于光的反射形成的，故C符合题意；
D．光的色散是由于复色光经过三棱镜时发生折射形成的，故D不符合题意。故选C。
5.（2022·湖南常德）下列生活中的事例不能说明分子不停地做无规则运动的是（ ）。
A. 端午节蒸粽子时，满屋子都弥漫着粽香；
B. 将一勺糖放入一杯清水中，一段时间后整杯水都变甜了；
C. 打扫教室地面时，在阳光下看到灰尘在空中飞舞；
D. 腌制腊肉时，将盐涂抹在猪肉表面，几天后整块肉都变咸了
【答案】C。
【解析】A．端午节蒸粽子时，满屋子都弥漫着粽香，这是香味分子在停地做无规则运动，故A不符合题意；
B．将一勺糖放入一杯清水中，一段时间后整杯水都变甜了，说明糖分子在停地做无规则运动，故B不符合题意；
C．灰尘在空中飞舞，这是固体小颗粒的运动，不是分子运动，故C符合题意；
D．腌制腊肉时，将盐涂抹在猪肉表面，几天后整块肉都变咸了，说明盐分子在停地做无规则运动，故D不符合题意。故选C。
6.（2022·四川成都）甜水面是成都的传统美食，制作的关键是做出有筋道的面条：用上等面粉加盐和水，揉匀后静置半小时，用面杖擀成面皮，再切成适当宽度的面条，然后两手抓住面条用力拉长。关于上述过程的说法不正确的是（ ）。
A. 揉捏面团时，面团既是受力物体也是施力物体；
B. 面团被擀制成面皮，力改变了面团的运动状态；
C. 手推面杖来回运动，力改变了面杖的运动状态；
D. 用手拉长面条，面条受力的同时，手也受到力
【答案】B。
【解析】A．物体间力的作用是相互的，揉捏面团时，面团既是受力物体也是施力物体，故A正确，不符合题意；
B．面团被擀制成面皮，面团的形状发生改变，说明力可以改变物体的形状，故B错误，符合题意；
C．手推面杖来回运动，面杖受到力的作用，运动状态发生改变，说明力可以改变物体的运动状态，故C正确，不符合题意；
D．用手拉长面条，物体间力的作用是相互的，面条受力的同时，手也受到力，故D正确，不符合题意。故选B。
7.（2022·四川凉山）如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小球，另一端固定在A点，B点是橡皮筋不系小球自然下垂时下端所在的位置，C点是小球从A点自由释放后所能达到的最低点，不考虑空气阻力，关于小球从A点到C点运动过程的说法，正确的是（ ）。

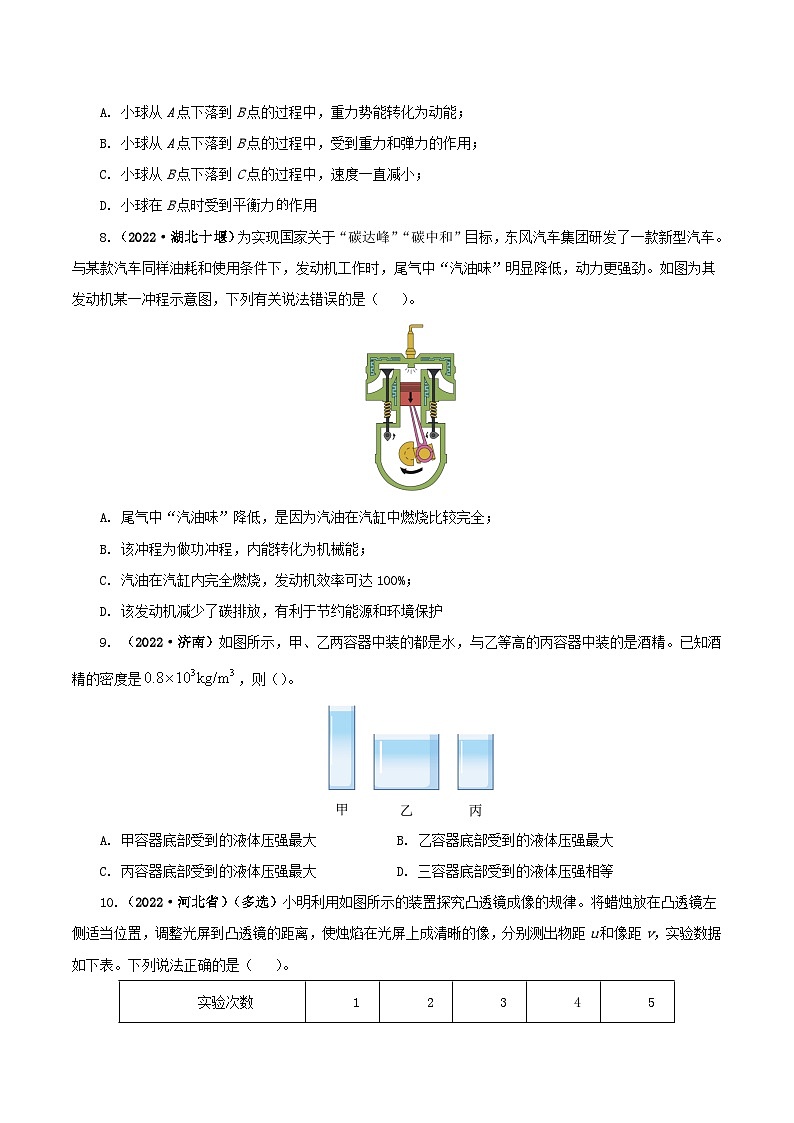

A. 小球从A点下落到B点的过程中，重力势能转化为动能；
B. 小球从A点下落到B点的过程中，受到重力和弹力的作用；
C. 小球从B点下落到C点的过程中，速度一直减小；
D. 小球在B点时受到平衡力作用
【答案】A。
【解析】AB．小球从A点下落到B点的过程中，小球只受到重力的作用，小球做加速运动，小球高度下降，所以在这一阶段，小球的重力势能转化为小球的动能，故A正确，B错误；
C．小球从B点下落到C点的过程中，弹力逐渐变大，但还是小于重力，合外力向下，小球做加速运动，直到BC之间某一点时，重力等于弹力，过了这一点，弹力大于重力，合外力向上，小球才做减速运动，所以小球从B点下落到C点的过程中，小球先加速后减速，故C错误；
D．小球在B点时仅受到重力，物体做加速运动，没有受到平衡力的作用，故D错误。
故选A。
8.（2022·湖北十堰）为实现国家关于“碳达峰”“碳中和”目标，东风汽车集团研发了一款新型汽车。与某款汽车同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更强劲。如图为其发动机某一冲程示意图，下列有关说法错误的是（ ）。

A. 尾气中“汽油味”降低，是因为汽油在汽缸中燃烧比较完全；
B. 该冲程为做功冲程，内能转化为机械能；
C. 汽油在汽缸内完全燃烧，发动机效率可达100%；
D. 该发动机减少了碳排放，有利于节约能源和环境保护
【答案】C。
【解析】A．尾气中“汽油味”明显降低，这说明汽油的燃烧率较高，燃烧较完全，故A正确，不符合题意；
B．如图所示，两个气门都关闭，火花塞点火，活塞向下运动，为做功冲程，此冲程燃气的内能转化为活塞的机械能，故B正确，不符合题意；
C．汽车在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率一定小于100%，故C错误，符合题意；
D．尾气中“汽油味”明显降低，这说明汽油的燃烧率较高，在做相同有用功时，消耗的燃料少，减少了碳排放，有利于节约能源和环境保护，故D正确，不符合题意。故选C。
9. （2022·济南）如图所示，甲、乙两容器中装的都是水，与乙等高的丙容器中装的是酒精。已知酒精的密度是，则（）。

A. 甲容器底部受到的液体压强最大 B. 乙容器底部受到的液体压强最大
C. 丙容器底部受到的液体压强最大 D. 三容器底部受到的液体压强相等
【答案】A。
【解析】甲、乙容器内液体都是水，密度相同，且甲中水的深度大于乙中水的深度，据 知，甲、乙容器底部受到液体压强的关系是p甲>p乙
丙容器中装是酒精，酒精的密度小于水的密度，乙、丙容器中水及酒精的深度相同，同理知，甲、乙容器底部受到液体的压强关系是p乙>p丙
所以p甲>p乙>p丙
故A符合题意，BCD不符合题意。
故选A。
10.（2022·河北省）（多选）小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如下表。下列说法正确的是（ ）。
实验次数
1
2
3
4
5
物距u/cm
60
30
20
15
12
像距v/cm
12
15
20
30
60

A. 该凸透镜的焦距为20cm；
B. 从第1次实验到第5次实验，成在光屏上的像越来越大；
C. 当u=45cm时，移动光屏，可在光屏上成倒立、缩小的清晰实像；
D. 第5次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，则眼镜片对光起会聚作用
【答案】BC。
【解析】A．由第3次实验数据可知，u=v=2f=20cm时，成等大的像，所以焦距为10cm，故A错误；
B．从第1次实验到第5次实验，物距都大于1倍焦距，成实像，且物距减小，根据凸透镜的成像规律“成实像时，物近像远像变大”可知，光屏上的像越来越大，故B正确；
C．当u=45cm时，大于20cm，即大于2f，所以移动光屏，可在光屏上成倒立、缩小的清晰实像，故C正确；
D．第5次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，说明放上眼镜片后，像距变大，说明眼镜片对光有发散作用，故D错误。故选BC。
11. （2022·日照）（多选）下列现象中，是因为力的作用而发生的有（）。
A. 汽车刹车时，乘客身体前倾；
B. 细线的拉力使橡皮绕手做圆周运动；
C. 容器两侧盛有液面高度不同的同种液体，橡皮膜向低的一侧凸出；
D. 抽成真空的铁桶被大气压瘪了
【答案】BCD。
【解析】A．汽车刹车时，乘客身体前倾是因为乘客具有惯性，与力的作用无关，故A不符合题意；
B．细线的拉力使橡皮绕手做圆周运动，拉力使橡皮的运动状态发生了变化，故B符合题意；
C．容器两侧盛有液面高度不同的同种液体，右侧液面高，在橡皮膜处产生的压强大，根据可知，橡皮膜右侧受到的压力大于左侧受到的压力，橡皮膜向左侧凸出，发生形变，故C符合题意；
D．抽成真空的铁桶，桶内的气压小于外界的大气压，内外气压差产生的压力差将铁桶压瘪，使铁桶发生了形变，故D符合题意。
故选BCD。
12. （2022·朝阳）（多选）如图甲所示电路中，电源电压恒定，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表与两电压表示数变化关系图像如图乙所示，则下列说法正确的是（ ）。

A. 电源电压为9V；
B. 滑动变阻器的最大阻值为40Ω；
C. 灯泡的额定功率为4.2W；
D. 此过程中灯泡的最小功率为1.2W
【答案】ABC。
【解析】A．由甲图可知，灯泡与滑动变阻器串联，所以电流相同。由乙图中，当电流为0.2A时，电路中电流最小，滑动变阻器阻值最大，所以小灯泡电压为1V，滑动变阻器电压为8V，所以电源电压为9V，故A正确；
B．由乙图中，当电流为0.2A时，电路中电流最小，滑动变阻器阻值最大，滑动变阻器电压为8V，可知滑动变阻器最大阻值
故B正确；
C．滑动变阻器的滑片从最右端滑至灯正常发光的位置，由乙图可得，电路中电流为0.6A，滑动变阻器电压为2V，所以灯泡电压为7V，则灯泡的额定功率
故C正确；
D．灯泡的功率最小时，应为灯泡电压、电流最小时，由乙图可知，灯泡最小电压为1V，最小电流为0.2A，所以灯泡的最小功率
故D错误。
故选ABC。
二、填空题（本题共5小题，每空1分，共16分）
13. （2022·淄博）工人用如图所示的滑轮组来提升货物，已知货物重400N，每个滑轮重50N，若物体在10s内被提升了6m，不计绳重和摩擦，则拉力F是_______N，绳自由端移动的距离是 _______m，物体上升的速度是____m/s，滑轮组的机械效率是______（精确到1%）。

【答案】①225；②12；③0.6；④89%。
【解析】[1]由图可知，n=2，不计绳重和摩擦，作用在绳自由端的拉力

[2]绳子自由端移动的距离
[3]重物的速度
[4]滑轮组的机械效率。
14. （2022·湘潭）如图，验电器是检测物体是否带_____（选填“电”或“磁”）的仪器．用带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带有_____（选填“同种”或“异种”）电荷，相互_____（选填“吸引”或“排斥”）．

【答案】①电；②同种；③排斥。
【解析】验电器是用来检验物体是否带电仪器．验电器是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大。
验电器是用来检验物体是否带电仪器；用带电体接触验电器的金属球时，电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开．
15. （2022·青岛）“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。

（1）插线板上标记A的插孔，应与家庭电路的______线相连；
（2）多个用电器同时插在插线板上工作，它们的连接方式是______联；
（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是______。
【答案】①地；②并；③电路总电流过大。
【解析】（1）[1]三孔插座上孔接地线，左孔接零线，右孔接火线。
（2）[2]多个用电器同时插在插线板上工作，它们都能独立工作，互不影响，连接方式是并联。
（3）[3]将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是电烤箱的功率过大，导致电路总电流过大。
16. （2022·淄博）某些商场里的自动扶梯在无人和有人乘坐时运行速度不同，从而节约电能。小明根据所学知识，设计了扶梯工作时的模拟电路。如图所示是扶梯上无人时电路的工作状态，R是压敏电阻，其阻值随压力的增大而减小。当扶梯上有人时，R所受压力增大，控制电路中的电流_______，电磁铁的磁性___________，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。小红站在扶梯上匀速上行的过程中，她的动能___________、机械能___________。（均选填“变大”“变小”或“不变”）

【答案】①变大；②变大；③不变；④变大。
【解析】[1][2]控制电路的压敏电阻与电磁铁串联。当扶梯上有人时，R所受压力增大，根据已知条件，压敏电阻变小，由串联电阻的规律，电路的电阻变小，由欧姆定律可知控制电路中的电流变大，电磁铁的磁性变大，将衔铁吸下，使动触点与静触点“2”接触，工作电路中的电动机转速变大。
[3][4]小红站在扶梯上匀速上行的过程中，因人的质量和速度保持不变，故她的动能不变；因小红的高度变大，故小红的重力热能变大，故机械能变大。
17. （2022·抚顺、葫芦岛）如图甲所示，电源电压保持不变，电阻R1的阻值为13Ω。只闭合开关S1，将滑动变阻器R2的滑片从最右端向左移动，直至小灯泡正常发光。图乙是电流表示数与滑动变阻器R2接入阻值关系的图像。小灯泡正常发光时，R2两端的电压为 ___________V。保持滑片位置不动，断开S1、闭合S2，再将滑片向右移动。图丙是电压表与电流表示数关系的图像。则电源电压为 ___________V，小灯泡的额定功率为 ___________W。

【答案】①1.5；②6；③2.25。
【解析】[1]图乙是电流表示数与滑动变阻器R2接入阻值关系的图像。根据图像可知：小灯泡正常发光时，R2两端的电压为
[2]由图乙和电路图可知，灯泡正常发光时电阻R2接入电路的电阻为，滑动变阻器的总电阻为，保持滑片位置不动，断开S1、闭合S2，此时R2接入电路的电阻变为，再结合丙图，可知此时电源电压为
[3]电源总电压为6V，结合[1]中电阻R2两端电压1.5V，故灯泡正常发光时电压为4.5V，电流为0.5A，功率为。
三、作图题（2小题，每题2分，共4分）
18. （2022·湘潭）如图所示，钢管一端支在水平地面上，另一端被绳竖直悬吊着。请画出钢管所受重力G的示意图。

【解析】重力的方向是竖直向下的，从钢管重心O开始，画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

19. （2022·菏泽）小磁针静止时的指向如图所示，请在图中的括号内标出电磁铁右端的极性，在导线上a点标出电流的方向。

【解析】由图可知，小磁针静止时的左端为N极，根据异名磁极相互吸引、同名磁极相互排斥，则电磁铁左端为S极，右端为N极；根据安培定则，伸出右手使大拇指指向通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流从通电螺线管的右端流入，导线上a点电流的方向如下图所示：

四、实验探究题（4小题，共22分）
20.（2022·江苏苏州）（4分）探究水沸腾前后温度变化的特点，所用器材有铁架台、烧瓶、温度计、秒表、石棉网等。

（1）在安装如图甲的装置时，要保证用酒精灯的外焰加热，应先固定___________（a/b/c）的位置；
（2）实验中，从水温升到90℃开始，每隔1min读一次温度并记入表格，第2min时温度计示数如图乙，读数为___________℃；
时间/min
0
1
2
3
4
5
6
7
水的温度/℃
90
92

96
98
99
99
99
（3）由实验数据可知，水的沸点为___________℃；
（4）实验完成后熄灭酒精灯，将烧瓶从铁架台上取下。拿橡皮塞塞紧瓶口，用冷水喷烧瓶底（如图丙），里面的水___________沸腾。
【答案】①a；②94；③99；④不能。
【解析】（1）[1]在安装如图甲的装置时，要保证用酒精灯的外焰加热，需要先固定a位置，安装时需要从下到上。
（2）[2]如图乙所示，为温度计，分度值为1℃，从下到上，刻度越来越大，故读零上，故读数为94℃。
（3）[3]如表所示，水沸腾时，温度保持不变，故水的沸点为99℃。
（4）[4]用冷水喷烧瓶底（如图丙），里面的水降温，烧瓶里的水不能吸热，故水不能沸腾。
21.（2022·青海省）（4分）某兴趣小组为了验证“人在平面镜中所成的像“近大远小”这个观点是否正确，找来了玻璃板、两只完全相同的蜡烛A和B、白纸、刻度尺、火柴等器材。
（1）探究过程如下：
①如图所示，在桌面上铺一张大白纸，纸上竖立一块玻璃板作为平面镜。沿着玻璃板在纸上画一条直线，代表平面镜的位置；

②将点燃的蜡烛A放在玻璃板前，在玻璃板后移动未点燃的蜡烛B，发现在某一位置蜡烛B与蜡烛A的像能够完全重合，在白纸上标记蜡烛A和B的位置；
③改变蜡烛A的位置，在玻璃板后移动蜡烛B，始终能找到与蜡烛A的像完全重合的位置，标记蜡烛A和B的位置；
④在蜡烛所成像的位置放一张白纸，发现白纸上不能得到蜡烛的像；
⑤用刻度尺分别测量蜡烛A和B到玻璃板的距离数据记录如表2。
表2
次数
蜡烛A到玻璃板的距离/cm
蜡烛A的像到玻璃板的距离/cm
蜡烛的像与蜡烛的大小关系
1
5.02
5.01
相等
2
10.02
1002
相等
3
15.01
15.00
相等
（2）分析了表2的实验数据，得到以下结论：
①像到平面镜的距离和物体到平面镜的距离___________；
②平面镜所成像的大小与物体到平面镜的距离___________（选填“有关”或“无关”），说明“人在平面镜中所成的像近大远小”的观点是错误的；
③平面镜所成的像是___________（选填“实像”或“虚像”）。
（3）为了保证实验效果，做这个实验时应选择较___________（选填“厚”或“薄”）的玻璃板。
【答案】①相等；②无关；③虚像；④薄。
【解析】（2）①[1]由表2数据可知，第一次实验蜡烛A和蜡烛A的像到玻璃板的距离分别为5.02cm、5.01cm，，第三次实蜡烛A和蜡烛A的像到玻璃板的距离分别为15.01cm、15.00cm，只是估读不同，属于误差；第二次实验蜡烛A到玻璃板的距离为10.02cm，蜡烛A的像到玻璃板的距离为10.02cm。综上所述，得到结论：像到平面镜的距离和物体到平面镜的距离相等。
②[2]由表2可知，蜡烛到平面镜的距离不同，但所成蜡烛的像大小与蜡烛的大小相等，由此可知，平面镜所成像的大小与物体到平面镜的距离无关。
③[3]由探究过程④可知，在蜡烛所成像的位置放一张白纸，发现白纸上不能得到蜡烛的像，白纸相当于光屏，即在光屏只能承接实像，不能承接虚像，故平面镜所成的像是虚像。
（3）[4]玻璃板有两个反射面，每个反射面相当于一个平面镜，都可以成像，选用薄玻璃板，两个像的距离近，测量误差小，实验效果好；反之选用厚玻璃板，两个像的距离较远，会出现两个不重合的像，从而影响实验效果。所以为了保证实验效果，做这个实验时应选择较薄的玻璃板实验。
22.（2022·四川眉山）（6分）在“探究杠杆的平衡条件”实验中，小叶同学用刻度均匀的轻质杠杆完成以下实验，已知每个钩码重0.5N。

（1）杠杆处于如图甲状态时，若要使杠杆在水平位置平衡，应将平衡螺母向______（选填“左”或“右”）调节。杠杆是否处于水平位置平衡，是由杠杆与重垂线是否垂直来判断的，这是利用了重力的方向总是______。
（2）小叶同学完成一次操作后，实验现象如图乙所示。记录的数据为：动力F1=2N，动力臂=1cm；阻力F2=1N，阻力臂=2cm。他测出了这组数据后就得出了“动力+动力臂=阻力+阻力臂”的结论，你认为他的结论是______（选填“正确”或“错误”）的，理由是______。
（3）小叶与同学又将实验改装成图丙，在A处正下方悬挂一不吸水的石块，B处施加一个与竖直方向夹角为60°的拉力F=4N，杠杆恰好在水平位置平衡，此时杠杆为______（选填“省力”、“费力”或“等臂”）杠杆。若将该石块浸没在水中且不触底，要使杠杆在水平位置再次平衡，应在B处竖直向上施加拉力为______N。（已知ρ石=2.0×103kg/m3，ρ水=1.0×103kg/m3，g=10N/kg）
【答案】①右；②竖直向下；③错误；④不同物理量相加减没有物理意义；⑤等臂；⑥1。
【解析】（1）[1]如图甲所示，杠杆处于向左倾斜，故平衡螺母要向右调节。
[2]由于重力方向总是竖直向下，和水平线相互垂直，所以可以根据杠杆与重垂线是否垂直来判断杠杆是否处于水平位置平衡。
（2）[3][4]小叶得出了“动力+动力臂=阻力+阻力臂”的结论，这个结论是错误的，因为不同的物理量不能相加减。
（3）[5]杠杆的支点在O点，阻力为石块重力，阻力臂为OA，由第（2）可知每格是0.5cm，故OA=1cm；动力为F，动力臂为
动力臂和阻力臂相等，所以为等臂杠杆。
[6]杠杆的平衡原理可知F×1cm=G×1cm
G=F=4N
石头的体积
当石块完全浸没水中，排开水的体积V排=V=2×10-4m3
石块受到浮力F浮=ρ水gV排=1.0×103kg/m3×10N/kg×2×10-4m3=2N
对石头进行受力分析：重力，绳子拉力和浮力。绳子拉力F拉=G-F浮=4N-2N=2N
由杠杆的平衡条件可知F拉×1cm=F′×2cm；F′=1N。
23. （2022·张家界）（8分）探究“电流与电阻关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图：

（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________
（2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：___________；
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；
（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是 ___________，其数值为___________；
（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；
A．调高电源电压
B．更换一个最大阻值为30Ω的滑动变阻器
C．再串联一个10Ω的电阻
D．将电压表改接到滑动变阻器两端
（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。
A．电流表示数I与R阻值的关系
B．电压表示数U与R阻值的关系
C．变阻器接入电路阻值RP与R阻值的关系
D．电阻的功率PR与R阻值的关系
【答案】 ①如图；②. 定值电阻断路；③. 右；④. 电阻两端的电压；⑤. 3V；⑥. BC；⑦. C。
【解析】（1）[1]滑动变阻器接一个上接线柱和一个下接线柱串联在电路中，滑动变阻器滑片向右移动时电阻变大，所以滑动变阻器要接左下接线柱，如图所示：

（2）[2]若电流表没有示数，说明电路可能断路；电压表有示数，说明电压表、电流表、滑动变阻器、开关与电源相连，所以故障为与电压表并联的定值电阻断路。
（3）[3]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器两端的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表示数恢复到原来的值。
（4）[4][5]根据画出I-R图像（如图乙）知，图中阴影面积为长方形，其面积等于IR，由欧姆定律得，U=IR，阴影面积表示物理量是电阻两端的电压，其数值为U电=IR=0.6A×5Ω=3V
（5）[6]A．设电源电压为U，定值电阻两端的电压为UV，当接入50Ω的定值电阻时，则
代入数据得
解得电源电压U=4.2V
所以降低电源电压可以完成这次实验，故A不符合题意；
BC．为了能完成这次实验，滑动变阻器的最小电阻为
代入数据得
解得滑动变阻器的最大电阻为R滑最大=25Ω，所以更换一个最大阻值为30Ω的滑动变阻器可以完成这次实验，故B符合题意；
再串联一个10Ω的电阻，测滑动变阻器与串联的电阻的总阻值为
故C符合题意；
D．将电压表改接到滑动变阻器两端，不能改变电阻的分压作用，无论怎样移动滑片，都不能使电压表示数达到原来的数值，所以不能完成这次实验，故D不符合题意。
故选BC。
（6）[7]A．因电压表示数不变，即电流与R乘积为一定值，故电流随R变化关系为反比例函数，故A不符合题意；
B．换用不同的电阻时，电压表示数不变，故B不符合题意；
C．定值电阻的电压为2V，变阻器的电压为1V，由分压原理，变阻器与R的比值为1∶2，故变阻器连入电路的电阻与R的关系为一过原点的直线，故C符合题意；
D．根据
定值电阻的功率为
即电阻的电功率与R乘积为一定值，电阻的电功率随R变化关系为反比例函数，故D不符合题意。
故选C。
五、计算题（2小题，共21分）
24. （2022·巴中）（10分）小红用菜盆盛水清洗樱桃时，将一个塑料水果盘漂浮在菜盆里的水面上盛放樱桃，当她把水里的樱桃捞起来放入果盘后，发现菜盆里的水位有所变化。为一探究竟，她用一个水槽、一个长方体空盒A、一个正方体金属块B设计了如图的实验来研究。已知水槽的底面积为200cm2，空盒A底面积为100cm2，金属块B边长为5cm。她先把金属块B放入水槽中沉底，当空盒A漂浮在水面上时，盒底浸入水中1cm深。整个实验中，水槽里的水未溢出。（ρB=7.0×103kg/m3）
（1）空盒A漂浮在水面上时，求盒底部受到水的压强大小；
（2）求空盒A漂浮在水面上时所受浮力的大小；
（3）小红把金属块B从水中捞起后放进盒A并漂浮在水面上时，求盒A受到的浮力的大小；（金属块B上附着的水忽略不计）
（4）第（3）问中水槽里的水位与之前相比会上升还是下降？请算出水槽里水位变化的高度。

【答案】（1）100Pa；（2）1N；（3）9.75N；（4）上升，3.75cm。
【解析】（1）由题意可知，A盒盒底所处的深度为1cm，即0.01m，由可知，盒底部受到水的压强
（2）由题意可知，空盒A底面积为100cm2，即0.01m2入水中1cm深，即0.01m，故空盒A排开水的体积
由可知，空盒A漂浮在水面上时所受浮力

（3）由题意可知，金属块B的重力
小红把金属块B从水中捞起后放进盒A并漂浮在水面上时，盒A受到的浮力的大小与盒A和金属块B的重力大小之和相等，即
（4）金属块B在水中时受到的浮力

把金属块B从水中捞起后放进盒A中时，将A、B视为一个整体，此时该整体所受的浮力变化量

该整体排开水的体积的变化量
故水槽里水位变化的高度
水槽里的水位与之前相比会上升。
答：（1）空盒A漂浮在水面上时，盒底部受到水的压强为100Pa；（2）空盒A漂浮在水面上时所受浮力为1N；（3）水槽里的水位与之前相比会上升，水槽里水位变化的高度为3.75cm。
25. （2022·淮安）（11分）如图所示，电水壶简化电路图中，R1和R2为发热电阻，S1为总开关，S2为温度开关，有1、2两个触点，控制壶的“加热”和“保温”两档，表中数据为电水壶的部分工作参数。
水壶容量
1L
额定电压
220V
加热功率
1100W
电热丝R1阻值
176Ω
（1）S1闭合，S2接1时，电水壶处于______档；
（2）电热丝R2的阻值是多少？（ ）电水壶的保温功率是多少？（ ）
（3）电水壶中装进1L水正常工作，用温度计测得水温随时间变化图像，则加热2~4min内水吸收热量是多少？（ ）这段时间内电水壶加热效率η是多少？（ ）取，
（4）电水壶4~6min内的加热效率为η2，根据图像可判断η1______η2（选填“>”、“。
【解析】（1）[1]由图可知，当S1闭合，S2接1时，电路为R2的简单电路；当S1闭合，S2接2时，电路为R1、R2串联的电路，总电阻为R1+R2；因此根据可得，S1闭合，S2接1时，电热壶处于加热档。
（2）[2][3]由（1）可知，当S1闭合，S2接1时，电路为R2的简单电路，此时电热壶处于加热档，根据可得，电热丝R2的阻值为
当S1闭合，S2接2时，电路为R1、R2串联的电路，总电阻为R总=R1+R2=176Ω+44Ω=220Ω
此时电热壶处于保温档，所以电水壶的保温功率为

（3）[4][5]电水壶中装进1L水正常工作，即水的体积为V水=1L=1dm3=1×10-3m3
根据公式m=ρV可得，水的质量为m=ρV水=1.0×103kg/m3×1×10-3m3=1kg
由图可知，加热2~4min内，即加热2min，水的温度从50℃升高到70℃，所以这段时间内水吸收的热量为Q吸1=cm（t-t0）=4.2×103J/（kg·℃）×1kg×（70℃-50℃）=8.4×104J
根据公式W=Pt可得，这段时间电热水壶做的功为W=P加t=1100W×2×60s=1.32×105J
因为电路是纯电阻电路，所以可得Q放=W=1.32×105J
故可得，这段时间内电水壶加热效率为
（4）[6]由图可知，加热4~6min内，即加热2min，由此可得，加热2~4min和加热4~6min，电热丝释放热量相同，而加热4~6min内，水的温度从70℃升高到约85℃，根据Q吸=cm（t-t0）可得，Q吸1η2。
六、综合题（2小题，共10分）
26.（2022·江苏苏州）（5分）阅读材料，回答问题
超级镜子发电站
我国用熔盐和1.2万块镜子，建成亚洲第一发电站——甘肃敦煌100MW熔盐塔式太阳能光热电站如图甲所示，该发电站通过电脑控制镜子的反射方向，持续地将太阳光聚集在塔顶的吸热器上，加热其中的熔盐，使其温度升高。高温熔盐向下流入温度为565℃的高温熔盐罐，热泵将它打入蒸汽发生器，与其中的冷水进行热交换，产生高温高压的水蒸气，水蒸气推动汽轮机带动发电机发电。经过蒸汽发生器后的熔盐，降温回到低温熔盐罐，从而循环下去。该电站的两个熔盐罐中共存储3万吨熔盐（熔点为210℃），白天高温熔盐罐把能量储存起来，夜晚再把罐中的高温熔盐释放出来发电，可以实现24小时稳定电力输出。

请回答：
（1）高温熔盐罐利用熔盐储存___________。高温熔盐进入蒸汽发生器，通过___________（做功/热传递）方式使冷水变成高温高压水蒸气，推动汽轮机带动发电机发电；
（2）低温熔盐罐的温度应___________（>/；④2.4×106；⑤b。
【解析】（1）[1]根据题意知，发电站利用镜子将太阳光聚集在塔顶的吸热器上，加热其中的熔盐，使其温度升高。高温熔盐向下流入温度为565℃的高温熔盐罐，故高温熔盐罐利用熔盐储存能量。
[2]改变物体内能的方法是做功和热传递。高温熔盐向下流入温度为565℃的高温熔盐罐，热泵将它打入蒸汽发生器，与其中的冷水进行热交换，产生高温高压的水蒸气，水蒸气推动汽轮机带动发电机发电。故高温熔盐进入蒸汽发生器，通过热传递方式使冷水变成高温高压水蒸气，推动汽轮机带动发电机发电。
（2）[3]晶体熔化的条件是达到熔点继续吸热。熔盐熔点为210℃，故低温熔盐罐的温度应>210℃。
（3）[4]该发电站正常工作24h，可发电W=Pt=100×103kW×24h=2.4×106 kW·h=2.4×106度
（4）[5]根据光反射时，反射角等于入射角，因太阳光从吸热塔南面射来，要使反射光线射到吸热器上，若镜子在吸热塔南面，太阳光射到镜面的入射角较大，则反射角也较大，这就使反射光线不容易射到吸热器上。故在南面和北面同样的镜子a和b，b反射到吸热塔的光能更多。
27. （2022·张家界）（5分）探索无止境，2020年珠峰测高8848.86米再次见证中国高度，珠峰高程测量综合运用了北斗卫星测量、精密水准测量、光电测距、雪深雷达测量、重力测量、天文测量、卫星遥感等多种传统和现代测绘技术，精确测定珠峰高程。这是中国的自豪，中国给出“世界高度”新答案，不仅仅是一个数字，更是中国人民不畏艰辛，拼搏上进的中华精神。请完成下列问题：

（1）登山过程中，随着海拔高度的增加，气压逐渐减小，水的沸点 ___________；
（2）高程测量队在珠峰顶首次开展重力测量，如图乙所示，g值与海拔高度h的关系，测量工作人员抵达峰顶过程中所受重力 ___________；（选填“不变”、“变大”或“变小”）
（3）据测量数据得知珠峰高度逐年略有上升，珠峰上升是因为印度洋板块与亚欧板块相互 ___________（选填“碰撞挤压”或“张裂拉伸”）的结果；
（4）十九世纪人类首次采用三角形测量法测量珠峰峰顶到3000米观测点的高度，测量结果偏大，是因为光经过不均匀的大气层发生 ___________（选填“反射”、“直线传播”或“折射”）；
（5）测量工作人员配戴防护面罩，是为了防止白雪反射的强 ___________（选填“红外线”、“可见光”或“紫外线”）照射灼伤面部皮肤。
【答案】①降低；②变小；③碰撞挤压；④折射；⑤紫外线。
【解析】（1）[1]越往高空，空气越稀薄，所以在登山过程中，随着高度上升大气压降低，水的沸点逐渐降低。
（2）[2]根据图像可知，随着海拔高度的增大，g会变小；当测量队员随身携带的重物从珠峰脚到珠峰顶，重物的质量不变，g减小，根据G=mg可知，重物受到的重力大小将会变小。
（3）[3]根据板块构造学说可知，珠峰的高度上升是由于亚欧板块和印度洋板块碰撞挤压造成的。
（4）[4]光从数千米高的峰顶到300千米外观测点，由于地球周围的大气是不均匀的，所以光经过不均匀的大气层会发生折射，会使测量结果偏大。
（5）[5]紫外线经雪反射会照射到人的皮肤上，紫外线会灼伤皮肤。
