2023年湖南省衡阳市祁东县东片区五校联考中考模拟物理试题（含答案）

这是一份2023年湖南省衡阳市祁东县东片区五校联考中考模拟物理试题（含答案），共24页。试卷主要包含了单项选择题，作图题与填空题，实验探究题，综合题等内容，欢迎下载使用。

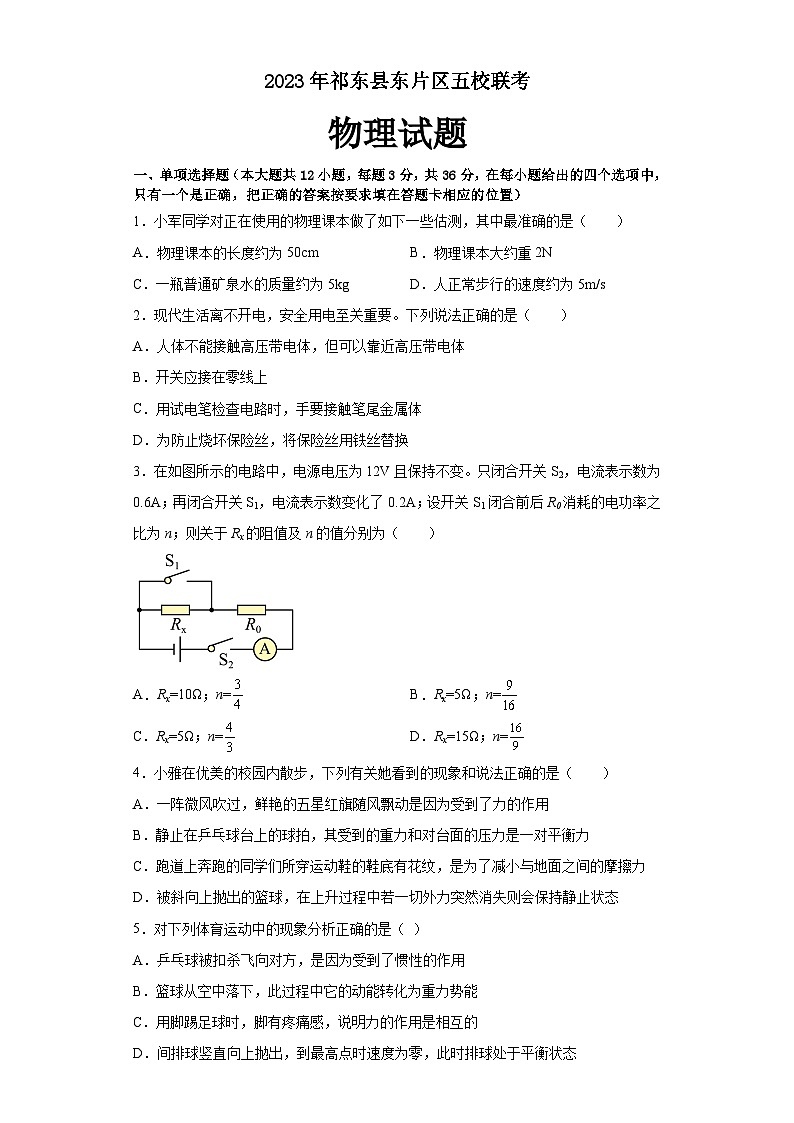

2023年祁东县东片区五校联考
物理试题
一、单项选择题（本大题共12小题，每题3分，共36分，在每小题给出的四个选项中，只有一个是正确，把正确的答案按要求填在答题卡相应的位置）
1．小军同学对正在使用的物理课本做了如下一些估测，其中最准确的是（　　）
A．物理课本的长度约为50cm B．物理课本大约重2N
C．一瓶普通矿泉水的质量约为5kg D．人正常步行的速度约为5m/s
2．现代生活离不开电，安全用电至关重要。下列说法正确的是（　　）
A．人体不能接触高压带电体，但可以靠近高压带电体
B．开关应接在零线上
C．用试电笔检查电路时，手要接触笔尾金属体
D．为防止烧坏保险丝，将保险丝用铁丝替换
3．在如图所示的电路中，电源电压为12V且保持不变。只闭合开关S2，电流表示数为0.6A；再闭合开关S1，电流表示数变化了0.2A；设开关S1闭合前后R0消耗的电功率之比为n；则关于Rx的阻值及n的值分别为（　　）

A．Rx=10Ω；n= B．Rx=5Ω；n=
C．Rx=5Ω；n= D．Rx=15Ω；n=
4．小雅在优美的校园内散步，下列有关她看到的现象和说法正确的是（　　）
A．一阵微风吹过，鲜艳的五星红旗随风飘动是因为受到了力的作用
B．静止在乒乓球台上的球拍，其受到的重力和对台面的压力是一对平衡力
C．跑道上奔跑的同学们所穿运动鞋的鞋底有花纹，是为了减小与地面之间的摩擦力
D．被斜向上抛出的篮球，在上升过程中若一切外力突然消失则会保持静止状态
5．对下列体育运动中的现象分析正确的是（ ）
A．乒乓球被扣杀飞向对方，是因为受到了惯性的作用
B．篮球从空中落下，此过程中它的动能转化为重力势能
C．用脚踢足球时，脚有疼痛感，说明力的作用是相互的
D．间排球竖直向上抛出，到最高点时速度为零，此时排球处于平衡状态

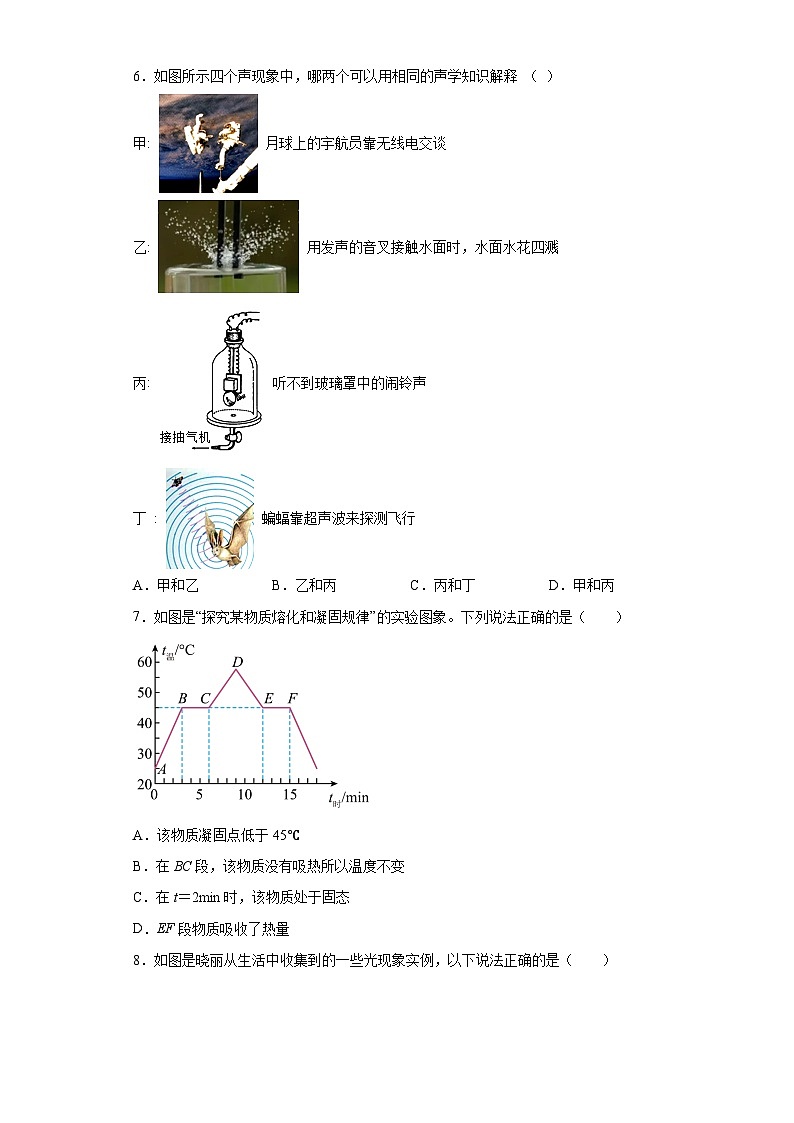

6．如图所示四个声现象中，哪两个可以用相同的声学知识解释 （ ）
甲: 月球上的宇航员靠无线电交谈
乙: 用发声的音叉接触水面时，水面水花四溅
丙: 听不到玻璃罩中的闹铃声
丁 : 蝙蝠靠超声波来探测飞行
A．甲和乙 B．乙和丙 C．丙和丁 D．甲和丙
7．如图是“探究某物质熔化和凝固规律”的实验图象。下列说法正确的是（　　）

A．该物质凝固点低于45℃
B．在BC段，该物质没有吸热所以温度不变
C．在t＝2min时，该物质处于固态
D．EF段物质吸收了热量
8．如图是晓丽从生活中收集到的一些光现象实例，以下说法正确的是（　　）

A．图甲隔着放大镜看物体，物体总是放大的虚像
B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的
C．图丙凸透镜只能使平行于主光轴的光会聚
D．图丁有经验的渔民叉鱼时对着看到的鱼
9．如图所示为我国拥有自主知识产权的第二架C919大型客机，假设它飞行时的质量不变，下列说法正确的是（　　）

A．飞机水平匀速飞行时重力势能不变，机械能增大
B．飞机加速上升时动能增大，重力势能减少
C．飞机减速下降时动能减小，机械能不变
D．飞机匀速上升时动能不变，重力势能增大
10．随着人们的生活水平的提高，汽车走进千家万户。关于小汽车涉及的知识说法正确的是（　　）
A．用甘油做发动机的冷却剂
B．发动机做功冲程将内能转化为机械能
C．精心保养可使发电机的效率达到100%
D．排出的尾气对环境没有任何污染
11．随着科技的不断进步，电动汽车渐渐进入人们的家庭。无钥匙解锁是它众多优点之一，当钥匙在汽车附近，按一下门把手按钮（相当于闭合S1）或者用点击手机APP（相当于闭合S2），电动机M工作车门解锁。符合上述情况的电路设计是图的（　　）
A． B．
C． D．
12．在“研究串联电路的电流规律”时，小明连接了如下电路，闭合开关时却发现电灯均不亮．于是他利用电压表检测电路中的故障：当他将电压表并联在a、b两点间时，电压表、电流表均无示数；当他将电压表并联b、c两点间时，电压表有示数，而电流表无示数，则电路故障为（ ）

A．L1开路 B．L1短路 C．L2开路 D．L2短路
二、双选题（本大题共4小题，共16分，每小题有两个选项符合题意，全部选对的得4分，选对但少选得4分，错选得0分。把正确的答案按要求填在答题卡相应的位置)
13．在初中物理的学习中，我们经常提到的“像”如下，下列关于这些“像“的说法正确的是（　　）
①小孔成像；②平面镜成像；③放大镜成像；④投影仪投影在屏幕上的像；⑤汽车观后镜中的像。
A．属于虚像的是④⑤ B．属于实像的是①④
C．由于反射而成的像是①②⑤ D．由于折射而成的像是③④
14．脱贫攻坚，“两不愁，三保障”是扶贫的基本目标。国人基本上已达到小康水平，贫困户也由“吃得饱”向“吃得好”转型。如图所示，通过煎、炒、蒸、拌烹调的四种地方美食中所包含的物理知识，认识不正确的是（　　）

A．煎：煎锅一般用铁制造，主要是利用了铁的比热容小
B．炒：主要是通过做功的方式使冬笋和腊肉的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，使肉蛋和粉丝蒸熟
D．拌：黄瓜和葱蒜醋要拌着才能入味，说明分子在做无规则运动
15．小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移。下列分析正确的是（　　）

A．如果选择电压表，水量增多时电表示数变大
B．如果选择电流表，水量增多时电表示数变小
C．与电压表相比，选择电流表设计电路更节能
D．如果选择电流表，R0可以在水太多时保护电路
16．如图所示的装置中，每个滑轮重均为50N，装货托板重20N，货物A重100N。体重为800N的工人利用装置拉着货物A以0.2m/s的速度匀速上升。不计绳重和轴摩擦，以下计算结果正确的是（　　）

A．工人对地面的压力为510N B．滑轮组的机械效率约为83%
C．滑轮组提升货物A的机械效率约为79% D．机械对物体A做功的功率为24W

三、作图题与填空题（本题5个小题，第17-18题，每小题2分，第19-21题每空1分，共11分）
17．小球在细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。

18．图甲是生活中的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。请根据上述说明，在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通。（乙图中，与发光二极管串联的是一个保护电阻）
( )


19．如图所示，轻杆OA可绕O点自由转动，现在杆A端用细线悬挂一个重为G的重物，在B处用竖直向上的拉力F=40N使杆处于水平平衡状态，若OB与BA长度之比为3：5，则重物的重力G=___________N。若B处用的拉力F的方向沿着虚线斜向上拉杠杆，为使杠杆仍处于水平平衡，拉力F的大小将___________（选填“变大”、“变小”或“不变”。）

20．火车站并排停放着两列火车，车上的乘客都说自己的车对地面是静止的，过段时间，甲车上的人说甲车对地面是静止的，乙车上的人却看到甲车在向后运动了，乙车上的人是选______为参照物的。“刻舟求剑”是人人皆知的典故，郑人之所以没有通过“刻舟”而求得剑，是由于他不懂得______的物理知识所致的。
21．如图所示的电路中，开关S由断开到闭合时，电流表的示数由0.3A变化到0.5A，电压表的示数始终为6V，则电源电压为______V，滑动变阻器R2连入电路的阻值为______Ω，通电1min电阻R1产生的热量为______J。


四、实验探究题（本题共3小题，第22题9分，第23题3分，第24题2分，共14分）
22．小童用图甲所示的装置探究平面镜成像的特点，下面是他实验中的几个操作：
a．点燃一支小蜡烛A，竖直立在玻璃板前面．将没有点燃的同样的蜡烛B放到玻璃板后面，移动至与蜡烛A的像完全重合
b．记下蜡烛A和B的位置
c．移去玻璃板、蜡烛A及光屏，用直线连接A和B的位置，用刻度尺量出它们到玻璃板的距离．
d.在桌面上铺一张大纸，纸上立一块玻璃板，沿着玻璃板在纸上画一条直线代表平面镜的位置。

（1）以上实验步骤合理的顺序是_______；
（2）根据你的实验经验，实验中应选用 _______（填“厚”或“薄”）玻璃板；
（3）在做步骤a时，眼睛应从玻璃板_______（填“前”或“后”）面观察，若实验中小童发现无论怎样移动蜡烛B的位置都无法与A的像重合，其原因很可能是：________；
（4）在完成步骤a后，若移去蜡烛B，在B的位置上放一光屏，不透过玻璃板，在光屏上______（填“能”或“不能”）看到蜡烛的像；
（5）为了避免实验的偶然性，得到普遍规律，接下来要进行的操作是：______（填选项前的字母）
A．改变蜡烛的位置多次实验         B．把玻璃板换成平面镜重做实验
C．选用长度不同粗细相同的蜡烛重做实验
（6）小童进行了正确的实验操作后，得到的实验数据如下图乙，通过分析可知：像和物的连线与镜面______，像和物到平面镜的距离_______；
（7）实验后，小童将显示时间为丙图所示的电子手表放在平面镜前，则在平面镜中看到时钟显示的时间是_______。
23．1919 班的同学探究“影响滑动摩擦力大小的因素”的实验装置如图所示，铝块和木块的外形相同，一端带有定滑轮的长木板固定不动，铝块通过细线与弹簧测力计相连。
（1）图甲中，将铝块放在水平木板上，竖直向上拉测力计，当铝块沿水平方向做_________时，铝块所受滑动摩擦力大小等于测力计的示数F1；
（2）在图乙实验完成的基础上，将木块和铝块位置互换（即木块在下，铝块在上）后再次进行实验，对比两次结果；可以进一步探究滑动摩擦力大小与___________有关；
（3）实验中，同学们发现弹簧测力计的示数很难稳定，于是设计了如图丙所示的装置来进行实验。水平传送带的速度可以调节，定滑轮摩擦忽略不计。某次实验中，当弹簧测力计的示数稳定后，再增大传送带的速度，大家发现弹簧测力计的示数___________。

24．如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路。

（1）该实验中，灵敏电流计的作用是___________；
（2）在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知，闭合电路的一部分导体在磁场中做___________运动时，电路中会产生感应电流。
序号
磁体（磁极）放置方式
导体AB运动情况
电流计指针偏转情况
1
上N下S
静止
不偏转
2
竖直向上运动
不偏转
3
竖直向下运动
不偏转
4
上N下S
向左运动
向右偏转
5
向右运动
向左偏转
6
上S下N
向左运动
向左偏转
7
向右运动
向右偏转



五、综合题（本题共3小题，第25题6分，第26题9分，第27题8分，共23分）
25．电动自行车，是指以蓄电池作为辅助能源在普通自行车的基础上，安装了电机、控制器、蓄电池、转把闸把等操作部件和显示仪表系统的机电一体化的个人交通工具。电动自行车方便了我们的日常生活，如图1所示是电动自行车的实物图，电动自行车上面包含有很多物理知识，爱探究的欣欣对电动车进行了深入了解并发现了一些物理知识。
（1）电动自行车刹车是通过_____方式来增大摩擦力，从中也可见有时摩擦对我们还是很有用处的；
（2）夏天不宜长时间将电动车暴露在烈日下，否则用以爆胎，爆胎其实是由于车胎内气体内能增大导致，在烈日下爆胎是通过_____方式增加气体内能；
（3）日常生活中我们经常有 这样的经验，同一辆电动车，同样的充满电，载一个人与载两个人以同样的速度所能进行的最大距离是不同的，相比载一个人的时候，以同样速度载两个人时电动车的功率_____（选填“大”，“小”或“相等”）；
（4）电动自行车的转速把手可以调节电动自行车的转速，转速把手相当于_____（填电学器材）．另外，有的电动自行车上还有加速按钮，当把这个按钮按下时，电动自行车会加速，欣欣同学设计了两个电路图，如图2。（加速按钮相等于开关），能够较准确体现加速按钮作用的是_____（选填“甲”或“乙”）；
（5）电动自行车现在非常盛行，存在既有其合理性，因为电动自行车有很多特有的优点，试写出一条：_____。

26．如图甲所示是3D打印笔，3D打印笔通过加热，挤出热熔的塑胶，然后在空气中迅速冷却，最后固化成稳定的形状。此打印笔有快慢两挡，其内部简化电路如图乙所示，将该3D打印笔单独接入装有如图丙所示电能表的家庭电路中正常工作。快挡打印2min，电能表指示灯闪烁8次，刚好将15g的塑胶从20℃加热到260℃。已知该3D打印笔慢挡打印功率为22W，R1、R2是用于发热的定值电阻，塑胶的比热容为2×103J/（kg•℃）。求：
（1）3D打印笔快挡打印2min所消耗的电能，塑胶在两分钟内吸收的热量；
（2）3D打印笔快挡打印时的热效率；
（3）3D打印笔快挡打印电功率；
（4）R1、R2的阻值。



27．如图所示，水平桌面上放置一个高为，底面积为的圆柱形容器，现将一个重为G、底面积为、高为的圆柱体放置在容器底部（物体不吸水）。
（1）计算圆柱体对容器底部的压强；
（2）若向容器中加水，当圆柱体对容器底部的压强最小时，加入水的质量最少是多少？（圆柱体始终处于竖直状态，水的密度用表示）


参考答案：
1．B
【详解】A．物理课本的长度约为25cm，故A不符合题意；
B．物理课本的质量约为
m=200g=0.2kg
故物理课本的重力约为
G=mg=0.2kg×10N/kg=2N
故B符合题意；
C．一瓶普通矿泉水的质量约为500g，即0.5kg，故C不符合题意；
D．人正常步行的速度约为1.1m/s，故D不符合题意。
故选B。
2．C
【详解】A．人不管是接触还是靠近高压带电体都有可能发生触电，不安全，故A错误；
B．控制用电器的开关要接在火线与用电器之间，开关断开时，用电器与火线断开，故B错误；
C．正确使用试电笔时，手要与笔尾金属体接触，这样才能辨别零线和火线，故C正确；
D．当电路电流过大时，保险丝容易熔断而保护电路，如果用铁丝代替保险丝后，就起不到保护作用了，故D错误。
故选C。
3．B
【详解】由电路图知，只闭合开关S2，两电阻串联连接，电路中的电流为0.6A；再闭合开关S1，电阻Rx被短路，电路中只有R0工作，此时电流表示数变化0.2A，则电路中的电流
I2=I1+∆I=0.6A+0.2A=0.8A
R0的阻值

两电阻串联时，电路中的总电阻

所以Rx的阻值
Rx=R-R0=20Ω-15Ω=5Ω
据P=I2R得，S1闭合前后R0消耗的电功率之比
n=P1:P2=I12R0:(I22R0)=I12:I22=(0.6A)2:(0.8A)2=9:16
故ACD不符合题意，B符合题意。
故选B。
4．A
【详解】A．力是改变物体运动状态的原因，五星红旗随风飘动是因为受到了力的作用，故A正确；
B．静止在乒乓球台上的球拍，其受到的重力和对台面的压力作用在不同的物体上，方向相同，因此不是一对平衡力，故B错误；
C．运动鞋的鞋底有花纹，是为了在压力一定时，增大接触面的粗糙程度来增大与地面之间的摩擦力，故C错误；
D．由牛顿第一定律可知，被斜向上抛出的篮球，在上升过程中若一切外力突然消失则会保持匀速直线运动状态，故D错误。
故选A。
5．C
【详解】A．乒乓球被扣杀后飞向对方，说明力可以改变物体的运动状态，故A错误；
B．物体的重力势能由物体的质量与高度决定，物体的动能由物体的质量与速度决定；篮球从高处落下的过程中，高度下降，速度增加，是重力势能转化为动能；故B错误；
C．用脚踢足球时，脚有疼痛感，说明球对脚也施加了力，这个现象表明：物体间力的作用是相互的，故C正确；
D．平衡状态指的是合力为零的状态，小球在整个的过程中始终受到重力的作用，合力不为零，不是平衡状态，故D错误．故选C．
6．D
【详解】甲图：太空中没有空气，宇航员不能直接交谈，说明真空不能传声；
乙图：说明声音是由物体的振动产生的；
丙图：说明声音的传播需要介质，真空不能传声；
丁图：说明声音能够传递信息；
因此声学知识相同的是甲和丙．故选D．
7．C
【详解】A．由图像可知，该物质在E点达到凝固点，因此凝固点等于45℃，故A错误；
B．由图像可知，该物质是晶体，晶体熔化时吸热不升温，在BC段该物质正在熔化，温度不变，但要持续吸热，故B错误；
C．t＝2min时，该物质还没有达到熔点，因此处于固体状态，故C正确；
D．EF段是该物质的凝固过程，晶体凝固时，放热不降温，故D错误。
故选C。
8．B
【详解】A．当u>2f 可以看到缩小的实像；当f B．色光的三种原色是红、绿、蓝，电视画面就是由红、绿、蓝三种原色合成各种色光，故B正确；
C．凸透镜对光有会聚作用，所以能使所有的光线会聚，故C错误；
D．光从水里斜射入空气时会发生折射，且折射光线向远离法线的方向偏折，所以鱼的实际位置在看到像的下面，有经验的渔民叉鱼时，要对着看到的鱼的下面叉去，才能叉到鱼，故D错误。故选B。
9．D
【详解】A．飞机匀速水平飞行，飞机的质量、速度和高度均不变，动能、重力势能不变，机械能不变，故A错误；
B．飞机加速上升，飞机的质量不变，速度变大，高度变大，动能增大，重力势能增大，故B错误；
C．飞机减速下降，飞机的质量不变，速度、高度均减小，动能减小，重力势能减小，机械能减小，故C错误；
D．飞机匀速上升，飞机的质量不变，速度不变，高度变大，动能不变，重力势能增大，故D正确。
故选D。
10．B
【详解】A．汽车发动机是利用水来做冷却剂的，这是利用了水比热容大的性质；甘油的比热容小，故不用甘油做发动机的冷却剂，故A错误;
B．发动机工作时，做功冲程将内能转化为机械能，压缩冲程将机械能转化为内能，故B正确；
C．无论科技如何发展，热机的效率可以提高，总存在摩擦、要做额外功，效率一定不会达到100%，故C错误；
D．汽车排放的废气中还含有二氧化碳、二氧化硫等有害物质会污染环境，故D错误。
故选B。
11．A
【详解】由题意可知，闭合开关S1或S2都能解锁车门，说明S1、S2是并联关系，然后与电动机、电源串联，故A符合题意，BCD不符合题意。
故选A。
12．C
【详解】试题分析：
电流表始终无示数，说明电路故障为断路．将电压表并联在a、b两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即L1完好；
将电压表接到b、c两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2开路．
故选C．
13．BD
【详解】①小孔成像是由于光的直线传播形成的实像；
②平面镜成像是由于光的反射形成的虚像；
③放大镜成像是由于光的折射而形成的虚像；
④投影仪投影在屏幕上的像是由于光的折射形成的实像；
⑤汽车观后镜中的像是由于光的反射形成的虚像。
A．属于虚像的是②③⑤，故A错误；
B．属于实像的是①④，故B正确；
C．由于反射而成的像是②⑤，故C错误；
D．由于折射而成的像是③④，故D正确。
故选BD。
14．AB
【详解】A．煎锅一般用铁制造，主要是利用金属铁具有良好的导热性，与比热容无关，故A错误，符合题意；
B．炒主要是通过热传递的方式使冬笋和腊肉的内能增加，故B错误，符合题意；
C．蒸是通过热传递和高温水蒸气液化放热，使饺子蒸熟，故C正确，不符合题意；
D．黄瓜和葱蒜醋要拌着才能入味说明了分子在做无规则运动，故D正确，不符合题意。
故选AB。
15．AD
【详解】A．如果选择电压表，R与R0串联，电压表测滑片P上方电阻丝两端的电压，因为电压表的内阻很大，在电路中相当于断路，当滑动变阻器的滑片移动时，滑动变阻器接入电路中的电阻不变,总电阻不变,由可知，电路中的电流不变，由题意可知，当水量增多时，滑片下移，滑片P上方电阻丝的长度变长，其阻值变大，由U=IR可知，滑片P上方电阻丝两端的电压变大，即电压表的示数变大，故A正确；
B．如果选择电流表，滑片P上方电阻丝被短路，滑动变阻器下方的电阻丝与R0串联，电流表测电路中的电流，当水量增多时，滑片下移，滑动变阻器R接入电路中的电阻变小，电路的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大，故B错误；
C．如果选择电压表，R的最大阻值与R0串联，电路的总电阻最大，由

可知，电路的总功率最小，在时间相同时最节能，则可知选择电流表设计电路不节能，故C错误；
D．如果选择电流表，在水太多时，滑动变阻器R接入电路中的电阻太小，电路中的电流太大，若电路中没有R0，可能会烧坏电源和电流表，所以R0可以在水太多时保护电路，故D正确。
故选AD。
16． AB
【详解】A．由图示知，相对动滑轮而言，绳子对它的拉力为阻力，而货物对它的作用力为动力，在不计绳重和轴摩擦时，据滑轮组的特点有
F=2(GA+G托板)+G动=2×(100N+20N)+50N=290N
而工人受到竖直向下的重力和竖直向上的拉力及地面对工人支持力的作用，处于静止，那么
支持力
F支=G-F=800N-290N=510N
工人对地面的压力与地面对工人的支持力是相互作用力，所以压力为510N。故A正确；
B．拉力端移动的距离为h时，货物移动的距离为2h，那么滑轮组的机械效率

故B正确；
C．滑轮组提升货物A的机械效率

故C错误；
D．货物A移动的速度为0.2m/s，则绳子自由端移动的速度
v=×0.2m/s=0.1m/s
机械对物体A做功的功率
P=Fv=290N×0.1m/s=29W
故D错误。
故选AB。
17．
【详解】因为是光滑的斜面，所以小球不受摩擦力作用，但绳子处于非竖直状态，故小球受到重力、拉力和支持力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，支持力的方向垂直于斜面向上，如图所示：

18．
【详解】由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示：

19． 15 变大
【详解】[1]由题意和图可知，O为支点，OB为动力臂，OA为阻力臂，阻力大小等于所挂物体的重力，在B点的拉力为动力，因为OB与BA长度之比为3：5，所以
OB∶OA=3∶8
根据杠杆平衡条件可得
F·OB=G·OA
所以可得重物的重力为

[2]由题意可知，若B处用的拉力F的方向沿着虚线斜向上拉杠杆，则阻力、阻力臂不变，动力臂减小，根据杠杆的平衡条件可得，为使杠杆仍处于水平平衡，拉力F的大小将变大。
20． 乙车 运动和静止是相对
【详解】[1]甲车上的人说甲车对地面是静止的，是因为甲车上的人以地面为参照物，甲车相对于地面的位置没有发生变化，而乙车上的人却看到甲车在向后运动了，说明乙车上人假设自己不动，看到甲车向后运动，所以乙车上的人是选乙车为参照物。
[2]运动和静止是相对的，因此郑人没有通过“刻舟”而求得剑，他不懂得这个物理知识所致的。
21． 6 20 72
【详解】[1]由图可知，R1与R2并联，电压表测电源电压，开关控制R1支路，当开关S断开时，电流表只测通过R2的电流，当开关S闭合时，电流表测干路电流。因电压表的示数始终为6V，故电源电压为6V。
[2]开关S断开时，电流表的示数为0.3A，即R2的电流为0.3A，则R2连入电路的阻值为
R2=20Ω
[3]开关S闭合时，电流表的示数变为0.5A，则R1的电流为
I1=I-I2=0.5A-0.3A=0.2A
则通电1min电阻R1产生的热量为
Q=W=UI1t=6V×0.2A×60s=72J
22． dabc 薄 前 玻璃板没有竖直放置 不能 A 垂直 相等 15:01
【详解】（1）[1]本实验的目的是探究平面镜成像的特点，需要探究像与物的大小关系，位置关系及成虚像还是实像，故应先确定平面镜的位置，再确定物和像的位置，然后探究物和像之间的关系，故合理的实验步骤是dabc。
（2）[2]当玻璃板较厚时，光会在玻璃板的前后两个面都发生反射，因此会形成两个像，影响实验结果，故实验中应选用较薄的玻璃板。
（3）[3]因平面镜所成的像为虚像，故眼睛应从玻璃板的前面观察，才能观察到平面镜成的像。
[4]若无论怎样移动蜡烛B的位置都无法与A的像重合，则原因可能是玻璃板与桌面不垂直，此时蜡烛B与蜡烛A的像不在同一平面内，所以无法重合。
（4）[5]因光屏上只能承接实像，而平面镜成的是虚像，故在B的位置上放一光屏，不透过玻璃板，在光屏上不能看到蜡烛的像。
（5）[6]只经过一次实验得到的平面镜成像时物与像的位置关系不具有普遍性，故为了避免实验结论的偶然性，得到普遍规律，应改变蜡烛的位置多次重复实验，故A符合题意，BC不符合题意。
故选A。
（6）[7][8]由图乙中数据可知，像与物关于平面镜对称，即像与物的连线与平面镜垂直；且像和物到平面镜的距离相等。
（7）[9]因物与像关于平面镜对称，故可知物与像是左右颠倒的，故将图丙左右颠倒，可得到在平面镜中时钟显示的时间是15∶01。
23． 匀速直线运动 接触面粗糙程度 不变
【详解】（1）[1]铝块沿水平方向做匀速直线运动时，铝块所受滑动摩擦力与拉力是一对平衡力，所以块所受滑动摩擦力大小等于测力计的示数F1。
（2）[2]在图乙实验完成的基础上，将木块和铝块位置互换（即木块在下，铝块在上）后再次进行实验，两次实验控制了压力大小相同，改变了接触面粗糙程度，可以探究滑动摩擦力大小与接触面的粗糙程度的关系。
（3）[3]某次实验中，当弹簧测力计的示数稳定后，改变传送带的速度大小，弹簧测力计的示数没有改变，则滑动摩擦力的大小不变，说明滑动摩擦力的大小与速度无关。
24． 判断感应电流的有无、大小和方向 切割磁感线
【详解】[1]由于实验中产生的感应电流很小，需要通过灵敏电流表才能显示，该实验中，灵敏电流计的作用是判断感应电流的有无、大小和方向。
[2]由表格中数据可知，只有当运动方向与磁场方向不平行，即做切割磁感线或左右运动时，才能产生感应电流，故由此可知，闭合电路的一部分导体在磁场中做切割磁感线的运动时，电路中会产生感应电流。
25． 增大压力 热传递 大 滑动变阻器 甲 节能环保或减少了噪音排放
【详解】（1）[1]电动自行车刹车时，刹车皮对车轮钢圈的压力增大了，因此是通过增大压力的方式来增大摩擦力。
（2）[2]炎热的夏天，在太阳光的照射下，车胎内的气体温度升高、内能增大，这是通过热传递方式增加内能的。
（3）[3]同一辆电动车，同样的充满电，具有的电能是相同的，并且以同样速度载两个人时，运行的距离短，根据可知，距离越短，F越大；又由可知，F越大，功率越大；故以同样速度载两个人时电动车的功率较大。
（4）[4][5]“转速把手”相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的；当把加速按钮按下时，电动自行车会加速，说明电路中电流增大，故电路为甲图。
（5）[6]电动自行车的优点：节能环保；减少了噪音排放等。
26． （1）9600J；（2）75%；（3）80W；（4）R1的阻值为1595Ω，R2的阻值为605Ω
【详解】解：（1）3000imp/（kW•h）是指电路中每消耗1 kW•h的电能，电能表指示灯闪烁3000次，指示灯闪烁8次，3D打印笔消耗的电能

（2）15g的塑胶从20℃加热到260℃吸收的热量为

由效率公式知，3D打印笔快挡打印时的热效率为

（3）根据电路图可知，当开关接1、2时，R1与R2串联，电路中电阻较大；当开关接2、3时，电路为R2的简单电路，电路中电阻较小，根据可知，总电阻越大，功率越小，故开关接1、2时为低温挡，接2、3时为高温挡；3D打印笔快挡打印时的电功率为

（4）由知，当开关接2、3时，电路为R2的简单电路，此时电路中R2的电阻

当开关接1、2时，R1与R2串联，此时电路中的总电阻

因串联电路中总电阻等于各分电阻之和，所以R1的电阻为

答：（1）3D打印笔快挡打印2min所消耗的电能为9600J；
（2）3D打印笔快挡打印时的热效率为75%；
（3）3D打印笔快挡打印时的电功率为80W；
（4）R1的阻值为1595Ω，R2的阻值为605Ω。
27．（1）；（2）见解析
【详解】（1）圆柱体对容器底部的压力等于自身重力

根据压强计算公式可知

（2）当物体的密度小于液体的密度时，物体漂浮，水的最小深度为h

此时



水的最小质量为

当物体的密度大于、等于液体的密度时，物体浸没时受到的浮力最大，物体对容器底部的压力最小，水的最小深度为，水的最小质量为

答：（1）圆柱体对容器底部的压强为；
（2）当物体的密度小于液体的密度时，加入水的质量最少是；当物体的密度大于、等于液体的密度时，加入水的质量最少是。
