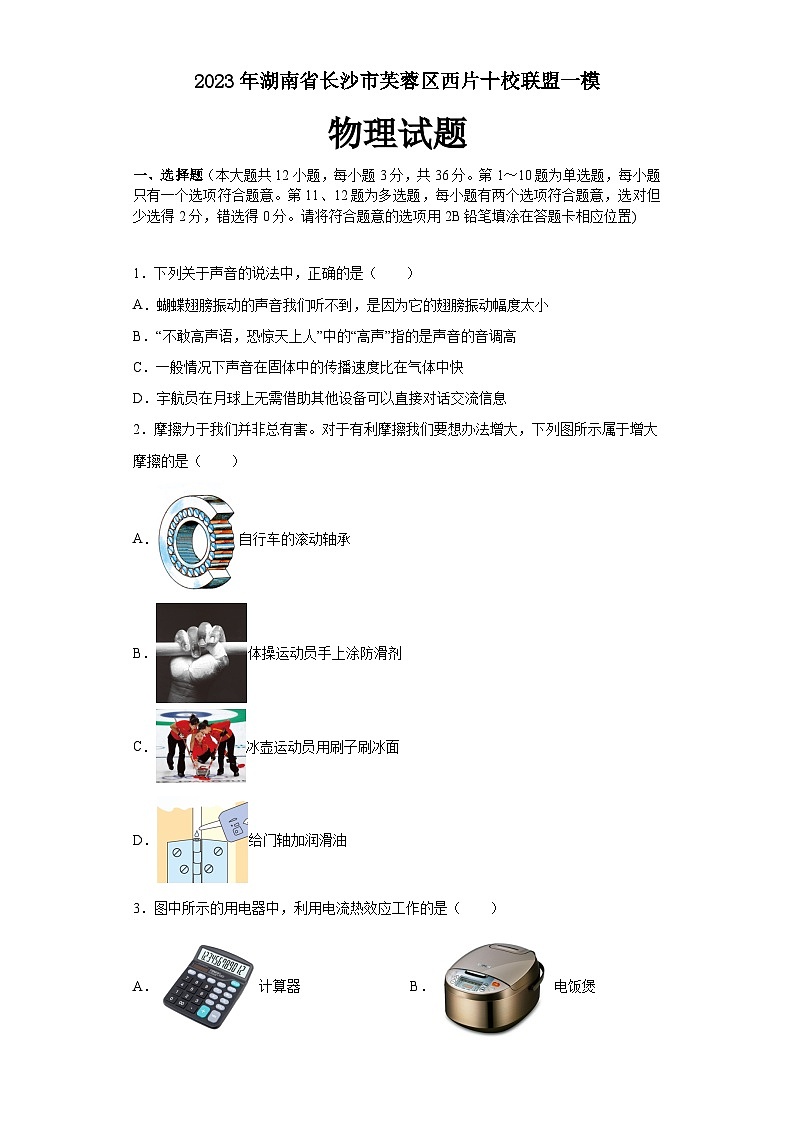

2023年湖南省长沙市芙蓉区西片十校联盟一模
物理试题
一、选择题(本大题共12小题,每小题3分,共36分。第1~10题为单选题,每小题只有一个选项符合题意。第11、12题为多选题,每小题有两个选项符合题意,选对但少选得2分,错选得0分。请将符合题意的选项用2B铅笔填涂在答题卡相应位置)
1.下列关于声音的说法中,正确的是( )
A.蝴蝶翅膀振动的声音我们听不到,是因为它的翅膀振动幅度太小
B.“不敢高声语,恐惊天上人”中的“高声”指的是声音的音调高
C.一般情况下声音在固体中的传播速度比在气体中快
D.宇航员在月球上无需借助其他设备可以直接对话交流信息
2.摩擦力于我们并非总有害。对于有利摩擦我们要想办法增大,下列图所示属于增大摩擦的是( )
A.自行车的滚动轴承
B.体操运动员手上涂防滑剂
C.冰壶运动员用刷子刷冰面
D.给门轴加润滑油

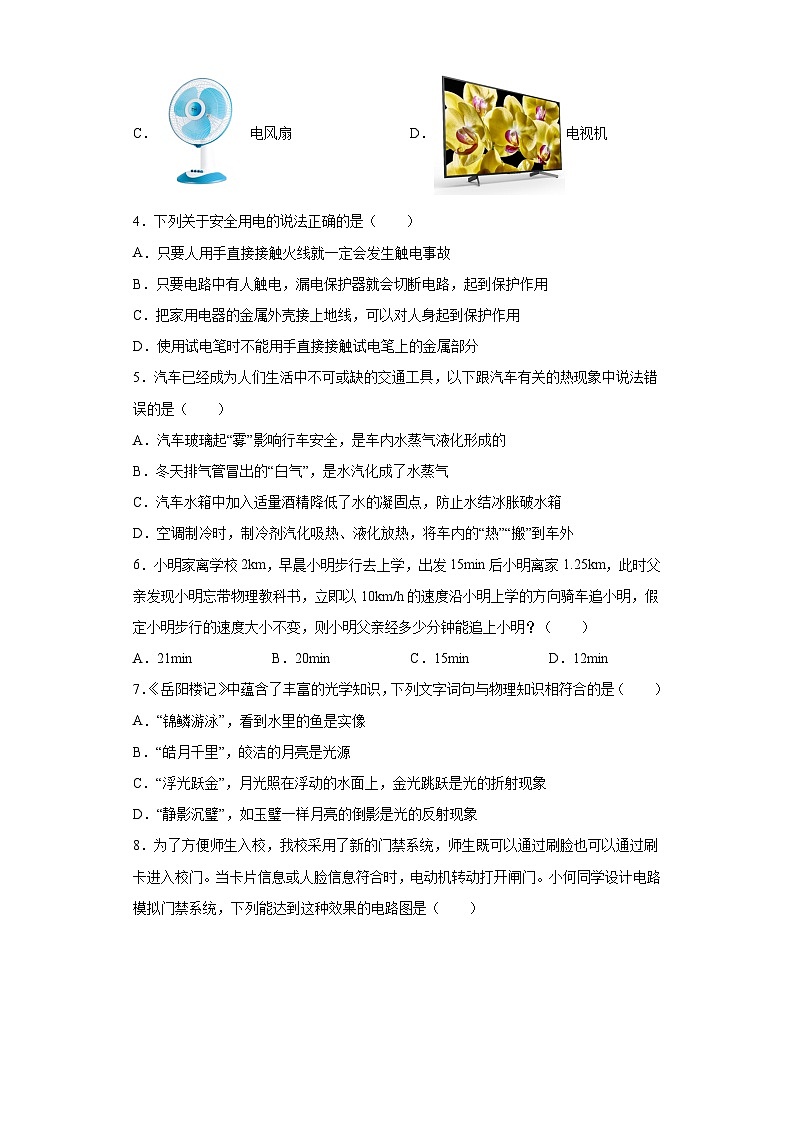

3.图中所示的用电器中,利用电流热效应工作的是( )
A.计算器 B.电饭煲
C.电风扇 D.电视机
4.下列关于安全用电的说法正确的是( )
A.只要人用手直接接触火线就一定会发生触电事故
B.只要电路中有人触电,漏电保护器就会切断电路,起到保护作用
C.把家用电器的金属外壳接上地线,可以对人身起到保护作用
D.使用试电笔时不能用手直接接触试电笔上的金属部分
5.汽车已经成为人们生活中不可或缺的交通工具,以下跟汽车有关的热现象中说法错误的是( )
A.汽车玻璃起“雾”影响行车安全,是车内水蒸气液化形成的
B.冬天排气管冒出的“白气”,是水汽化成了水蒸气
C.汽车水箱中加入适量酒精降低了水的凝固点,防止水结冰胀破水箱
D.空调制冷时,制冷剂汽化吸热、液化放热,将车内的“热”“搬”到车外
6.小明家离学校2km,早晨小明步行去上学,出发15min后小明离家1.25km,此时父亲发现小明忘带物理教科书,立即以10km/h的速度沿小明上学的方向骑车追小明,假定小明步行的速度大小不变,则小明父亲经多少分钟能追上小明?( )
A.21min B.20min C.15min D.12min
7.《岳阳楼记》中蕴含了丰富的光学知识,下列文字词句与物理知识相符合的是( )
A.“锦鳞游泳”,看到水里的鱼是实像
B.“皓月千里”,皎洁的月亮是光源
C.“浮光跃金”,月光照在浮动的水面上,金光跳跃是光的折射现象
D.“静影沉璧”,如玉璧一样月亮的倒影是光的反射现象

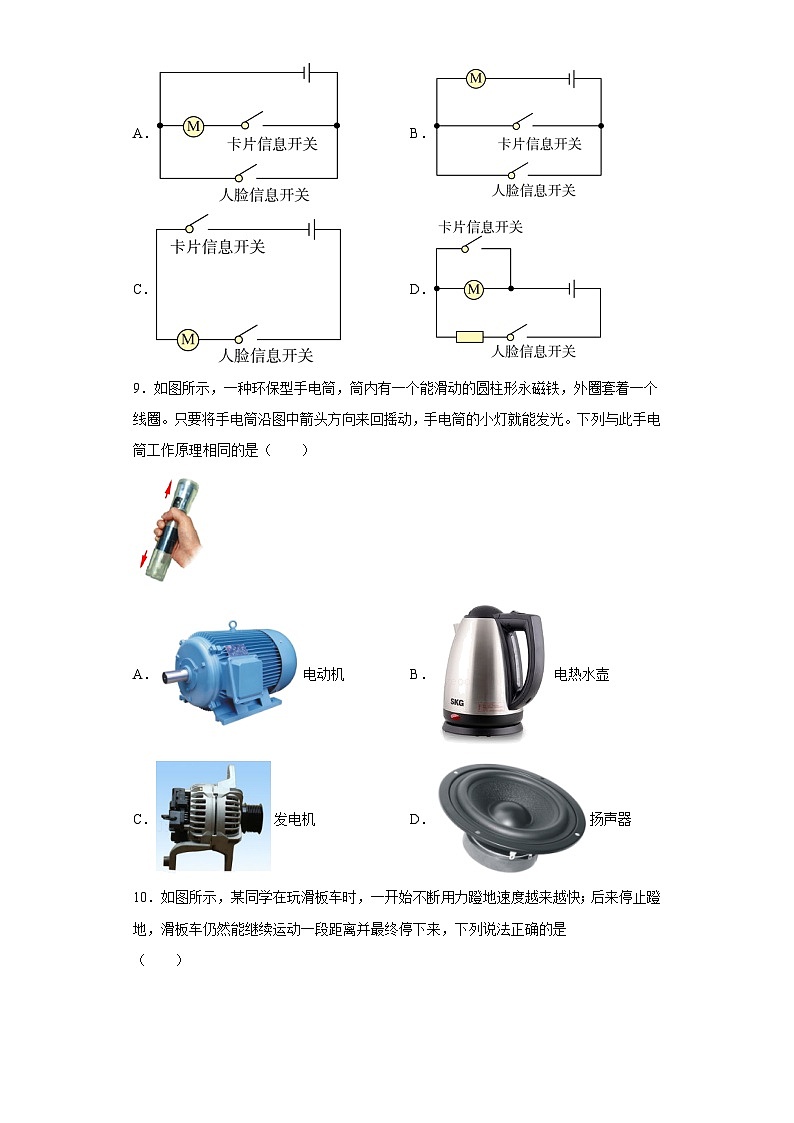

8.为了方便师生入校,我校采用了新的门禁系统,师生既可以通过刷脸也可以通过刷卡进入校门。当卡片信息或人脸信息符合时,电动机转动打开闸门。小何同学设计电路模拟门禁系统,下列能达到这种效果的电路图是( )
A. B.
C. D.
9.如图所示,一种环保型手电筒,筒内有一个能滑动的圆柱形永磁铁,外圈套着一个线圈。只要将手电筒沿图中箭头方向来回摇动,手电筒的小灯就能发光。下列与此手电筒工作原理相同的是( )
A.电动机 B.电热水壶
C.发电机 D.扬声器
10.如图所示,某同学在玩滑板车时,一开始不断用力蹬地速度越来越快;后来停止蹬地,滑板车仍然能继续运动一段距离并最终停下来,下列说法正确的是
( )
A.蹬地的过程利用了力的作用是相互的
B.停止蹬地后滑板车仍然能够运动是由于惯性的作用
C.滑板车最终停了下来说明物体的运动需要力来维持
D.蹬地的过程中该同学一直是运动的,所以运动状态没有改变
11.如图所示,在表面粗糙的斜面上,物块从A点静止释放下滑到B的过程中,下列说法正确的是
A.物块的动能不一定增加
B.物块的重力势能一定减小
C.物块的重力势能减少量等于动能的增加量
D.物块的重力势能减少量大于动能的增加量
12.下列说法正确的是( )
A.绝缘体在任何情况下都不能导电
B.能够导电的物体叫做导体,如金属、人体、大地、食盐水溶液
C.用纸巾摩擦过的吸管带了负电,这是由于吸管原子束缚电子的能力比较强
D.用毛皮摩擦过的橡胶棒靠近一个泡沫小球时,小球被吸引,则小球一定带正电
二、填空题 (本大题共4小题,8空,每空2分,共16分)
13.“张北柔性直流电网”成功组网,这项工程是北京2022年冬奥会重点配套工程,投运后,北京冬奥会场馆将100%使用绿色清洁电能。设计师选择将_______能等可再生能源转化为电能。这类能源的热水器具有安全、节能、经济和环保等优点,当它吸收太阳能后,水的温度将会升高,这是通过_______方式改变了水的内能。
14.如图所示,是班上几个同学送小明乘火车去外地时的情景示意图。当火车徐徐开动时,小明坐在窗边,却看到站台上几个同学渐渐向后退去,他所选择的参照物是 _____;站台上的同学们看到火车开动了,他们所选择的参照物是 _____。
15.如图所示,在“测滑轮组机械效率”实验中,物体重G=5.4N,实验时要 ________拉动弹簧测力计。弹簧测力计的示数如图所示,若物体上升高度为10cm,滑轮组的机械效率是__________。
16.如图所示,用带有火星的木条点燃鞭炮的引火线,这是通过热传递的方式使引火线的温度升高,_____增加,引火线内的火药燃烧,进而引燃鞭炮内的火药,鞭炮在爆炸的过程中,通过_____(选填“做功”或“热传递”)的方式使燃气的内能转化为周围空气和纸屑的机械能,进而发出爆炸声,同时纸屑向四周飞散开来。
三、作图题 (本大题共2小题,每小题3分,共6分)
17.如图所示,小李用绳子拉木箱,请画出木箱受到的拉力和重力的示意图。
18.如图所示,一束平行光垂直射向盛水的透明烧杯,在烧杯底部放置一块平面镜,光线最终从水面射出,请完成光路图。
四、实验题 (本大题共5小题,第19题3分 第20题5分,第21题3分,第22题3分,第23题8分,共22分)
19.小青用实验探究杠杆的平衡条件。所用杠杆刻度均匀,各钩码相同。
(1)静止于支架上的杠杠如图甲示,应将杠杠右侧的螺母向_______调节,使杠杠处于水平平衡状态,样做的目的是为了便于测量力臂;
(2)在杠杆两边分别挂上数量不同的钩码,改变钩码数量和位置,使杠杆处于水平平衡状态,记录数据,总结可得杠杆的平衡条件为:动力×动力臂=阻力×阻力臂;
(3)根据结论可知,要使杠杆呈图乙中的水平平衡状态,应在B点挂_______个钩码;改用弹簧测力计替换B点的钩码,始终竖直向下拉杠杆,使杠杆从水平位置缓慢转过一个小角度(图丙),此过程中弹簧测力计拉力的大小_______。
20.有位同学用如图所示的装置来探究光的反射规律,竖直纸板可沿虚线折叠。
(1)如图甲,先让纸板在同一平面内,沿纸面射入一条光线,并找到反射光线,用量角器量出入射角和反射角的大小,反复实验比较两角的大小可得:反射角___________入射角;实验中改变入射角进行多次实验目的是___________。
(2)将纸板如图乙折叠,在纸板上___________(选填“能”或“不能”)看到反射光线,此时反射光线和入射光线___________(选填“在”或“不在”)同一平面内。
(3)如果把甲图中的入射光移动到的右边,反射光就在的___________。(选填“左边”或“右边”)
21.某兴趣小组测量一种易溶于水且形状不规则的固体颗粒物质的密度,测量的部分方法和结果如图所示。
(1)用调节好的天平测量适量小颗粒的质量。当天平平衡时,右盘中的砝码和游码位置如图甲所示,则称量的颗粒的质量是_________g;
(2)该物质的密度是_________kg/m3;
(3)在C步操作中,若摇动不够充分,铁砂末充满颗粒的空隙,则测出的值比实际密度偏_________(填“大”或“小”)。
22.现有下列器材:学生电源(6V)、电流表、电压表、定值电阻(5Ω、10Ω、20Ω、各一个)、开关、滑动变阻器和导线若干,利用这些器材探究“电流与电阻的关系”。
(1)将5Ω的电阻接入电路,闭合开关,移动滑片发现电压表有示数,电流表始终无示数,其原因可能是定值电阻 ___________(选填“断路”或“短路”);
(2)排除故障后,小强用5Ω的电阻做完实验后,断开开关,接着把R换为10Ω的电阻接入电路,闭合开关,移动滑片,使电压表示数为 ___________V,记下电流表的示数;
(3)再将R换成20Ω电阻进一步探究分析,最后得出结论:电压一定时,导体中的电流与导体的电阻成 ___________比。
23.在测量小灯泡电阻的实验中,如图甲所示,电源电压恒为3V,小灯泡额定电压为2.5V,滑动变阻器标有“40Ω 1A”。
(1)用笔画线代替导线,将图甲实物电路补充完整______;
(2)正确连接后,闭合开关,发现电压表和电流表均无示数。拆下电压表,用它查找故障。保持开关闭合,将电压表的负接线柱接在电源负极,正接线柱分别接电路中的各接线柱,得到如下信息,则电路发生的故障可能是______(故障只发生在灯泡或者滑动变阻器上);
导线接触接线柱
A
B
C
D
E
F
G
H
电压表示数(V)
3
3
3
0
0
0
0
0
(3)排除故障后,为测量小灯泡正常发光时的电阻,需要调节滑动变阻器的滑片,直至电压表示数是______V。此时电流表示数(如图18乙所示)是______A,则小灯泡正常发光时的电阻是______Ω(保留一位小数),通电后该小灯泡发光利用到了电流的______效应;
(4)小田同学为了验证电流跟电阻的关系,她又准备了五个定值电阻(5Ω、10Ω、15Ω、20Ω、25Ω),其余器材不变。用定值电阻更换图甲中的灯泡,其余电路连接不变,控制定值电阻两端电压为1V不变,则能完成该实验的定值电阻有______个;通过只改变“定值电阻两端设定的电压值”或“电源电压”或“滑动变阻器的最大阻值”的方法,来完成上述5个电阻的实验,最终正确测得的数据中,整个电路总功率的最小值为______W。
五、计算题 (本大题共2小题,第24题9分,第25题11分,共20分)
24.如图所示是某调温型电烤箱的简化电路图,它的额定工作电压为220V,R1和R2均为电烤箱中的加热元件,R2的阻值为70Ω,低温挡电烤箱的电功率为440W。
(1)正常工作时,低温挡的电流是多大?
(2)R1的阻值是多少?
(3)电烤箱在高温挡正常工作5分钟所消耗的电能是多少?
25.如图所示的一个容器由两部分构成,下面部分是一个倒放的台型,下底面积为200cm2;上面部分是一个圆柱体,圆柱体底面积为300cm2,高度足够高,容器总重力10N。向容器里面加入2kg的水,恰好将容器下面部分盛满,容器中水的深度为8cm,把它放在水平桌面上如图所示。试求:
(1)水对容器底部的压力;
(2)容器对桌面的压强;
(3)将一个圆柱体悬挂在弹簧测力计下方称重如图所示(不考虑空气浮力),然后将圆柱体完全浸没在水中但不碰触容器底部时(图中没有画出),发现水对容器底部压力增加2N,则圆柱体浸没后,弹簧测力计示数为多大?
参考答案:
1.C
【详解】A.我们听不到蝴蝶翅膀振动的声音是因为蝴蝶翅膀振动的频率小于20Hz,属于次声波,不在人耳的听觉频率范围之内,故A错误;
B.声音的响度指的是声音的大小,“不敢高声语,恐惊天上人”这里的“高”指的是声音的响度,故B错误;
C.一般情况下,声音在固体中传播速度最快,液体中次之,气体中传播速度最慢,故C正确;
D.当宇航员在太空中时,由于没有传播声音的介质,所以不能直接对话,需要借助于可以在真空中传播的电磁波来传递信息,故D错误。
故选C。
2.B
【详解】A.自行车的滚动轴承,是用滚动代替滑动来减小摩擦,故A不符合题意;
B.体操运动员手上涂防滑剂,是在压力一定时,通过增大接触面的粗糙程度来增大摩擦力,故B符合题意;
C.冰壶运动员用刷子刷冰面,是在压力一定时,通过减小接触面的粗糙程度来减小摩擦力,故C不符合题意;
D.给门轴加润滑油,是通过使接触面分离来减小摩擦力,故D不符合题意。
故选B。
3.B
【详解】A.计算器工作时,主要将电能转化为光能和声能,少部分转化为内能,不是利用电流热效应工作的,故A不符合题意。
B.电饭煲工作时,主要将电能转化为内能,是利用了电流的热效应,故B符合题意。
C.电风扇工作时,主要将电能转化为机械能,不是利用电流热效应工作的,故C不符合题意。
D.电视机工作时,主要将电能转化为光能和声能,少部分转化为内能,不是利用电流热效应工作的,故D不符合题意。
故选B。
4.C
【详解】A.人接触火线,但没有接触大地或零线,电流就没有通过人体,也不会发生触电事故,故A错误;
B.漏电保护器一般是在电路中有电流流入大地时才会自动跳闸,当人分别接触火线和零线时触电了,但没有电流流入大地,所以漏电保护器不会跳闸,故B错误;
C.家用电器的金属外壳要接地,防止金属外壳漏电,人触摸带电的金属外壳发生触电事故,故C正确;
D.用试电笔时,必须用手接触到笔尾的金属体,故D错误。
故选C。
5.B
【详解】A.汽车玻璃起“雾”是车内水蒸气遇到温度较低的玻璃液化形成的小水滴附着在内表面,故A正确,A不符合题意;
B.冬天排气管冒出的“白气”,是水蒸气遇冷液化形成的小水滴,故B错误,B符合题意;
C.酒精的凝固点是117.3℃,汽车水箱中加入适量酒精能降低水的凝固点,防止水结冰胀破水箱,故C正确,C不符合题意;
D.空调制冷时,液态制冷剂在车内热交换器内吸热由液态变为气态,发生汽化,气态制冷剂又由压缩机压入车外的热交换器,在交换器内放热液化,即将车内的“热”“搬”到车外,故D正确,D不符合题意。
故选D。
6.D
【详解】根据题意知道,小明步行的速度大小不变,小明的步行速度
小明到学校的路程
s′=2km﹣1.25km=0.75km
小明到校的时间
所以小明父亲到校时间
所以小明父亲能追上小明的时间为12min。
故选D。
7.D
【详解】A.看到水里的鱼是光的折射形成的,是虚像,故A错误,不符合题意;
B.能够发光的物体称为光源,月亮是反射太阳的光,不是光源,故B错误,不符合题意;
C.月光照在浮动的水面上,金光跳跃是光的反射现象,故C错误,不符合题意;
D.“静影沉璧”,如玉璧一样月亮的倒影,倒影是光的反射现象,故D正确,符合题意。
故选D。
8.B
【详解】根据题意,卡片信息或人脸信息看成开关,当卡片信息或人脸信息符合时,电动机转动打开闸门,说明两个开关是并联,均可以控制电路,互不干扰。当任一开关闭合时,电动机转动,说明两个开关并联后与电动机串联,故ACD不符合题意,B符合题意。
故选B。
9.C
【详解】手摇电筒是利用电磁感应现象制成的,磁铁在线圈中来回运动,使线圈切割磁感线,从而产生了感应电流,使小灯泡发光。
A.电动机是根据通电线圈在磁场中受到力转动制成的,故A不符合题意;
B.电热水壶利用电流的热效应工作的,故B不符合题意;
C.发电机是根据电磁感应现象制成的,故C符合题意;
D.扬声器是利用通电导体在磁场中受力的原理,故D不符合题意。
故选C。
10.A
【详解】A.用力向后蹬地,滑板对地施加了一个向后的力,由于物体间力的作用是相互的,地面同时也对滑板施加一个向前的反作用力,滑板向前运动,利用的是力的相互作用,故A正确;
B.停止用力蹬地后,滑板由于具有惯性,仍要保持原来的运动状态,所以滑板继续滑行,不能说惯性作用,故B错误;
C.滑板车在前进的过程中,受到地面的阻力的作用,力可以改变滑板车的运动状态,最终会停下来,故C错误;
D.用力向后蹬地之前是静止的,脚向后蹬地后,人就向前运动了,说明力改变了人的运动状态,故D错误。
故选A。
11.BD
【分析】动能的影响因素是质量和速度,重力势能的影响因素是质量和高度.结合物体运动的情况,可判断其动能与重力势能的变化.
【详解】A、物块从A点静止释放下滑,则A做加速运动,则其速度变大,动能一定会增加,故A错误;
B、由于下滑时物体的高度一直减小,所以其重力势能一定减小,故B正确;
C、由于物体克服摩擦力,将一部分机械能转化为内能,因此,物块的重力势能减少量不等于动能的增加量,故C错误;
D、由于物体克服摩擦力,将一部分机械能转化为内能,并没有都转化为动能,因此,物块的重力势能减少量大于动能的增加量,故D正确.
故选BD.
【点睛】本题解答的关键是要明确动能与重力势能的影响因素,并且要知道在本题中摩擦力是不能忽略的.
12.BC
【详解】A.导体和绝缘体没有绝对的界线,二者在一定条件下可以相互转换,故A错误;
B.金属、人体、大地、食盐水溶液都容易导电,故为导体,故B正确;
C.用纸巾摩擦过的吸管带了负电,这是由于吸管原子束缚电子的能力比较强,夺得电子,有了多余电子而带负电,故C正确;
D.用毛皮摩擦过的橡胶棒靠近一个泡沫小球时,小球被吸引,则小球可能带正电,也可能不带电,故D错误。
故选BC。
13. 太阳 热传递
【详解】[1]张北柔性直流电网是利用风能、太阳能等可再生能源转化为电能。
[2]热水器吸收太阳能后,水的温度会升高,内能会增大,这是通过热传递的方式改变水的内能的。
14. 火车 地面
【详解】[1]当火车徐徐开动时,小明坐在窗边,却看到站台上几个同学渐渐向后退去,他所选择的参照物是火车,因为站台上的同学相对于火车,位置发生变化,所以是运动的。
[2]站台上的同学们看到火车开动了,他们所选择的参照物是地面,因为火车相对于地面,位置发生了变化,则火车是运动的。
15. 竖直向上匀速 75%
【详解】[1]在实验时应竖直向上匀速拉动弹簧测力计,这样弹簧测力计处于平衡状态,弹簧测力计的示数才等于拉力的大小。
[2]由图中可知,弹簧测力计的示数为2.4N,即绳子自由端的拉力为F=2.4N,物体上升的高度为h=10cm,因动滑轮上有三股绳子承重,故可知绳子自由端移动的距离为
s=3h=3×10cm=30cm
则滑轮组的机械效率为
16. 内能 做功
【详解】[1]用带有火星的木条点燃鞭炮的引火线,引火线温度升高,是热量发生了转移,即通过热传递的形式增加了引火线的内能。
[2]鞭炮在爆炸的过程中,通过做功方式使燃气的内能转化为周围空气和纸屑的机械能。
17.
【详解】重力和拉力的作用点都可以画在木箱的重心上,重力的方向是竖直向下的,拉力的方向沿绳子斜向上。如图所示:
18.
【详解】光线从空气垂直射入水中时,光线的方向不变,光在平面镜上发生反射,先画出法线,再根据反射光线和入射光线分居法线的两侧,反射角等于入射角画出反射光线,光从水中斜射入空气中时发生折射,先画法线,再根据折射光线和入射光线分居法线的两侧,且折射角大于入射角,画出折射光线。
19. 右 4 不变
【详解】(1)[1]静止于支架上的杠杆如图甲所示,左端下沉,右端高,应将杠杆右侧的螺母向右调节,使杠杆处于水平平衡状态。
(3)[2]设杠杆每个格的长度为l,每个钩码的重力为G,根据杠杆的平衡条件FAlA=FBlB,即
3G×4l=FB×3l
解得FB=4G,需挂4个钩码。
[3]保持B点不变,根据相似三角形,动力臂与阻力臂之比等于支点到动力作用点的距离与支点到阻力作用点之比,所以拉力大小不变。
20. 等于 为了实验结论具有普遍性 不能 在 左边
【详解】(1)[1][2]为了探究反射角与入射角的大小关系,同时为了使实验结论具有普遍性,应多次改变入射角光线的角度,通过多次实验数据可得出结论:光反射时,反射角大小等于入射角。
(2)[3][4]由于反射光线、入射光线和法线都在同一平面内,当纸板如图乙折叠,两块纸板不在同一平面上,所以在纸板F上就不能看到反射光线了;因此这个现象说明了:反射光线、入射光线都在同一平面内。
(3)[5]如果把甲图中的入射光移动到的右边,即将反射光线改为入射光线,根据光路可逆可知反射光线沿着OA方向射出,即反射光OB就在ON的左边,由此体现了“两线分居法线两侧”。
21. 168 2.4×103 小
【详解】(1)[1]称量的颗粒的质量
m=100g+50g+10g+5g+3g=168g
(2)[2]由图A可知细铁砂的体积是90cm3,由C图可知物质与细铁砂的总体积是160cm3,所以该物质的体积是
V=160cm3-90cm3=70cm3
该物质的密度
(3)[3]若摇动不够充分,细铁砂未充满颗粒的空隙时,测量的物质与细铁砂的总体积就变大了,由密度公式可知物质的密度就变小了。
22. 断路 2 反
【详解】(1)[1]闭合开关,移动滑片发现电流表始终无示数,说明电路可能断路;电压表有示数,说明电压表与电源连通,则与电压表并联的支路以外的电路是完好的,则与电压表并联的支路断路了,即其原因可能是定值电阻断路。
(2)[2]由图乙可知,当电阻为5Ω时,通过电阻的电流为0.4A,电阻两端电压
U=IR=0.4A×5Ω=2V
根据控制变量法,研究电流与电阻的关系时,需控制定值电阻的电压相同,故把R换为10Ω的电阻接入电路,闭合开关,移动滑片,应使电压表示数为2V。
(3)[3]根据如图乙所示的电流I随电阻R变化的图像,电阻两端的电压
UV=IR=0.1A×20Ω=0.2A×10Ω=……=0.4A×5Ω=2V
电阻两端的电压为一定值,所以得出的结论是:电压一定时,导体中的电流与导体的电阻成反比。
23. 滑动变阻器断路 2.5 0.32 7.8 热 4 0.15
【详解】(1)[1]小灯泡额定电压为2.5V,故电压表选用小量程并联在灯泡两端,电流表选用小量程与灯泡串联,如下图所示:
(2)[2]由表中数据知道,将电压表的负接线柱接在电源负极,正接线柱分别接电路中的D、E、F、G、H各接线柱时,电压表数为0,说明电源负极到D、E、F、G、H以外部分可能有断路发生;电压表的正接线柱分别接电路中的A、B、C各接线柱时,电压表示数等于电源电压3V,说明电源正极到A、B、C间是通路,所以故障的原因是CD间有断路发生,即滑动变阻器断路。
(3)[3]想要测量灯泡正常发光时的电阻,根据题意知道,需要使电压表的示数为2.5V。
[4]灯在额定电压下正常发光,此时电流表的示数如图乙所示,电流表选用小量程,分度值为0.02A,则通过小灯泡的电流为 0.32A。
[5]由知道,该灯泡的电阻为
[6]电流通过导体时,导体会发热,这是电流的热效应,通电后该小灯泡发光利用到了电流的热效应。
(4)[7]根据题意知道,控制定值电阻两端电压为1V不变,则滑动变阻器两端的电压为
根据串联分压原理知道,滑动变阻器接入最大阻值时,定值电阻最大
解得
所以,能完成该实验的定值电阻有4个,分别是5Ω、10Ω、15Ω和20Ω。
[8]通过只改变“定值电阻两端设定的电压值”或“电源电压”或“滑动变阻器的最大阻值的方法”,来完成上述5个电阻的实验。则
①只改变“定值电阻两端设定的电压值”,电源电压不变,则电路最大总电阻为
R总=25Ω+40Ω=65Ω
电路的总功率
②保持电源电压不变、定值电阻两端电压不变,增大滑动变阻器最大阻值,则
可得滑动变阻器最大阻值为
Rp=50Ω
电路的总功率
③采用改变电源电压的方法,保持定值电阻两端设定的电压值不变。则
则电源电压U'=5. 2V,根据公式可得,当电阻为25Ω,整个电路的总功率为
故可得,采用不同的方式来完成上述5个电阻的实验,电路的最小总功率为0 .416W。
24.(1)2A;(2)40Ω;(3)3.63×105J
【详解】解:(1)低温挡电烤箱的电功率为440W,根据P=UI得低温挡工作时电路中的电流
(2)当只闭合S1时,两电阻串联,此时为低温挡,低温挡的电流为2A,由欧姆定律得电路的总电阻为
根据串联电路的电阻关系可知,R1的阻值是
R1=R总-R2=110Ω-70Ω=40Ω
(3)两开关S1、S2闭合时,为R1的简单电路,此时的电阻小于两电阻串联的电阻,根据可知此时为高温挡,电烤箱在高温挡正常工作5分钟所消耗的电能为
答:(1)低温挡工作时,电路中的电流是2A;
(2)发热电阻R1的阻值是40Ω;
(3)电烤箱在高温挡正常工作5分钟所消耗的电能是3.63×105J。
25.(1)16N;(2);(3)1.6N
【详解】解:(1)由题意可知,容器中水的深度为8cm,即0.08m;由可知,水对容器底部的压强
由题意可知,下面部分倒放的台型容器,下底面积为200cm2,即;由可知,水对容器底部的压力
(2)向容器里面加入2kg的水,水的重力
由题意可知,装水的容器对桌面的压力
由可知,容器对桌面的压强
(3)将物体完全浸没在水中时,容器中水位上升,水对容器的压强增大量
由可知,容器内水位上升的高度
由题意可知,圆柱体容器底面积为300cm2,即,则物体排开水的体积
由可知,物体浸没在水中受到的浮力
由图可知,物体的重力为4.6N;根据浮力称重法可知,此时物体受到的拉力
故物体完全浸没后,弹簧测力计的示数为1.6N。
答:(1)水对容器底部的压力为16N;
(2)容器对桌面的压强为;
(3)物体浸没后,弹簧测力计示数为1.6N。
