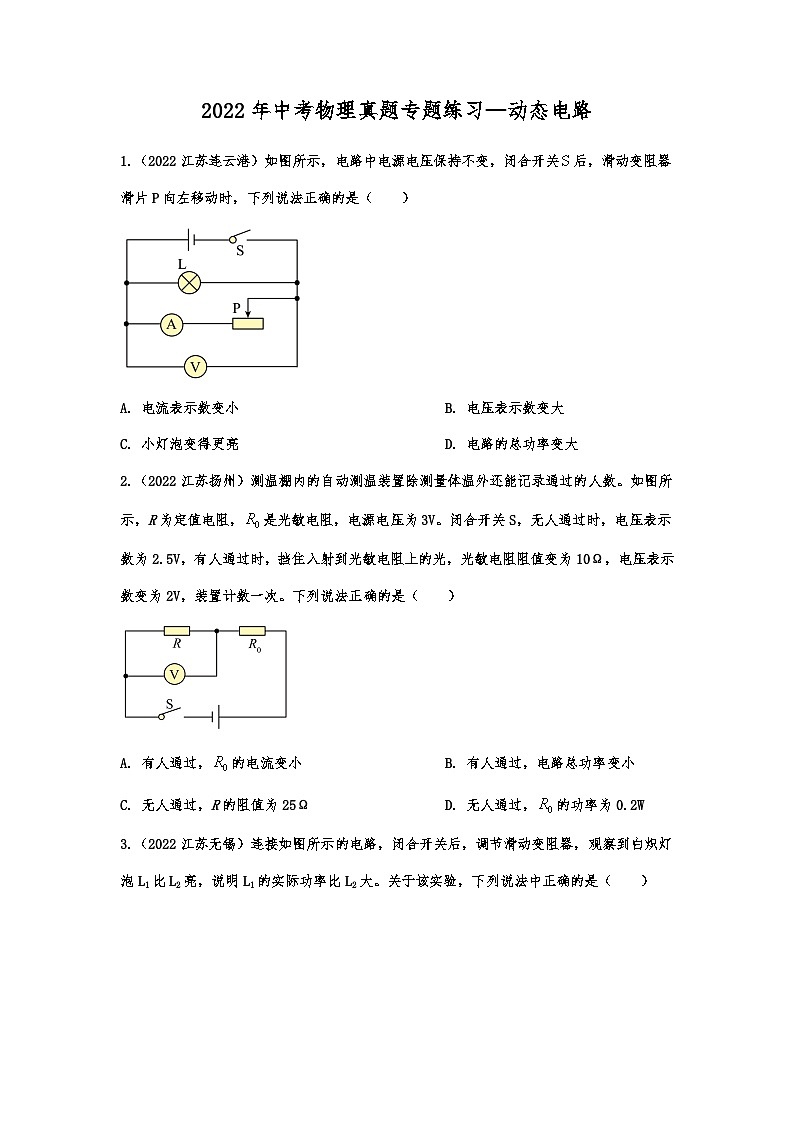

2022年中考物理真题专题练习—动态电路

2022年中考物理真题专题练习—动态电路

1.（2022江苏连云港）如图所示，电路中电源电压保持不变，闭合开关后，滑动变阻器滑片P向左移动时，下列说法正确的是（　　）

A. 电流表示数变小 B. 电压表示数变大

C. 小灯泡变得更亮 D. 电路的总功率变大

2.（2022江苏扬州）测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻，是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（　　）

A. 有人通过，的电流变小 B. 有人通过，电路总功率变小

C. 无人通过，R的阻值为25Ω D. 无人通过，的功率为0.2W

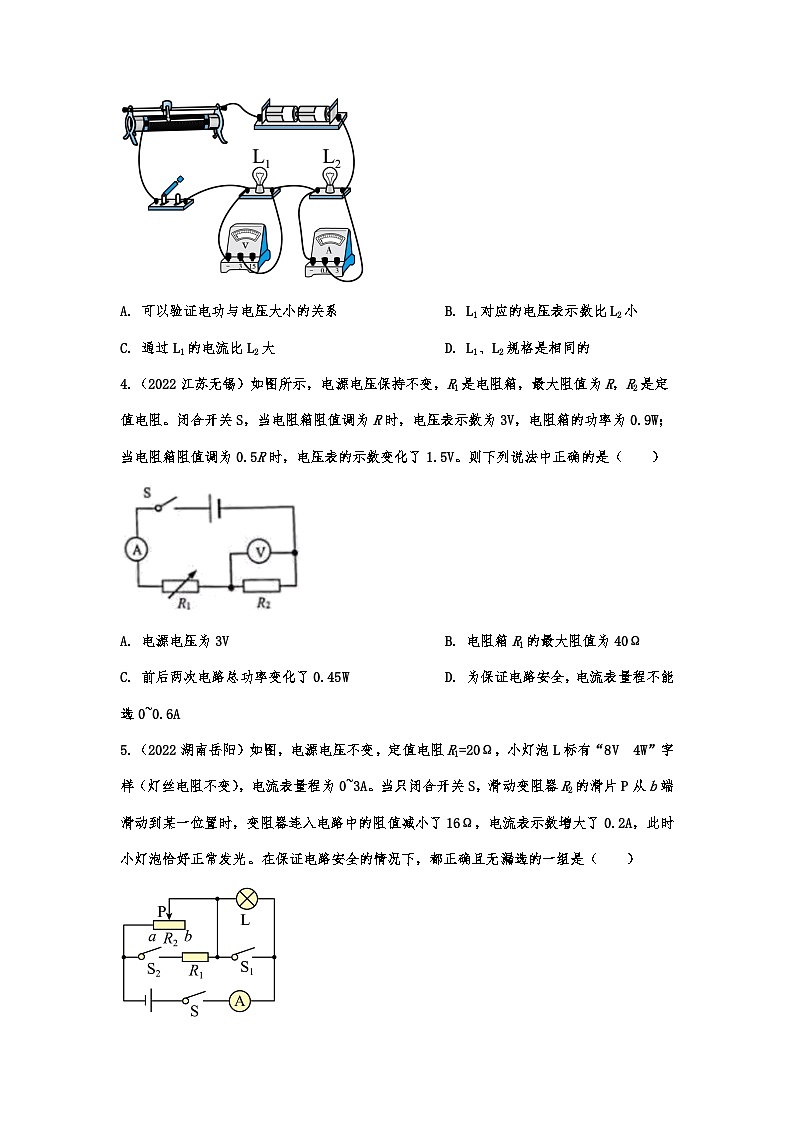

3.（2022江苏无锡）连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L1比L2亮，说明L1的实际功率比L2大。关于该实验，下列说法中正确的是（　　）

A. 可以验证电功与电压大小的关系 B. L1对应的电压表示数比L2小

C. 通过L1的电流比L2大 D. L1、L2规格是相同的

4.（2022江苏无锡）如图所示，电源电压保持不变，R1是电阻箱，最大阻值为R，R2是定值电阻。闭合开关S，当电阻箱阻值调为R时，电压表示数为3V，电阻箱的功率为0.9W；当电阻箱阻值调为0.5R时，电压表的示数变化了1.5V。则下列说法中正确的是（　　）

A. 电源电压为3V B. 电阻箱R1的最大阻值为40Ω

C. 前后两次电路总功率变化了0.45W D. 为保证电路安全，电流表量程不能选0~0.6A

5.（2022湖南岳阳）如图，电源电压不变，定值电阻R1=20Ω，小灯泡L标有“8V  4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（　　）

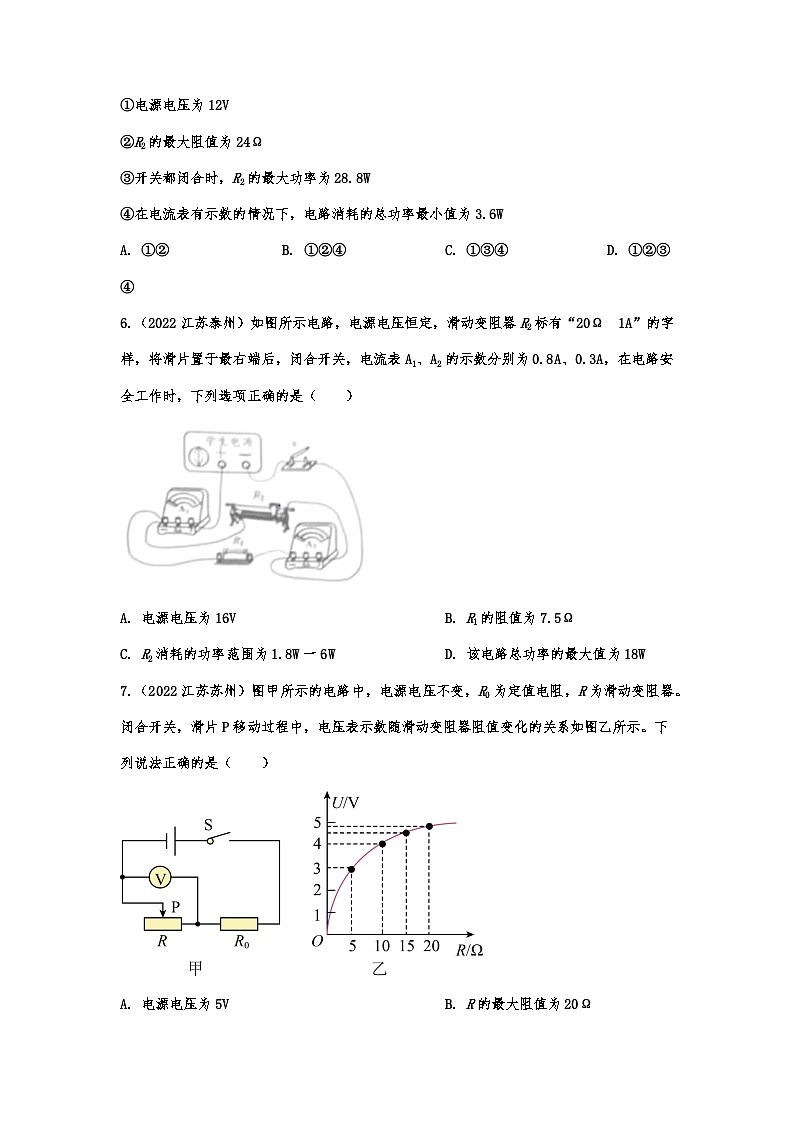

①电源电压为12V

②R2的最大阻值为24Ω

③开关都闭合时，R2的最大功率为28.8W

④在电流表有示数的情况下，电路消耗的总功率最小值为3.6W

A. ①② B. ①②④ C. ①③④ D. ①②③④

6.（2022江苏泰州）如图所示电路，电源电压恒定，滑动变阻器R2标有“20Ω  1A”的字样，将滑片置于最右端后，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，在电路安全工作时，下列选项正确的是（　　）

A. 电源电压为16V B. R1的阻值为7.5Ω

C. R2消耗的功率范围为1.8W一6W D. 该电路总功率的最大值为18W

7.（2022江苏苏州）图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）

A. 电源电压为5V B. R的最大阻值为20Ω

C. R=10Ω时，其功率最大 D. R=15Ω时，电路消耗的功率为1.8W

8.（2022吉林）图是某款压力秤的内部电路图。电源电压，；R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将______，当压力为时，电压表的示数为______V。

9.（2022江苏苏州）某型号的电水壶有加热和保温两个挡位，其电路如图所示。当S闭合，S1断开时，电水壶处于___________挡，加热和保温的功率分别为1200W和44W。用它把质量为1kg、初温为20℃的水加热到100℃，用时400s，则水吸收的热量是___________J，此过程中电水壶的效率=___________%。[c水=4.2×103J/(kg·℃)]

10.（2022江苏泰州）小明用如图所示电路研究调光灯的工作原理，所用电源电压恒为6V，灯泡L标有“4.8V 0.3A”字样，闭合开关，调节滑动变阻器滑片，当观察到______时，可知灯泡正常发光，此时灯泡的实际功率为______W，通电lmin滑动变阻器产生的热量为______J。

11.（2022江苏扬州）如图1所示，将阻值为R0=5Ω，R1=10Ω，R2=15Ω的3段电阻丝分别浸没在质量和初温均相同的煤油中，可以通过比较___________来比较电阻丝产生热量的多少。按图2连接电路，将S置于1，通电1分钟，A、B两温度计示数分别升高和，R1的功率为P1，则___________（选填“>”、“<”或“=”，下同）。断开S，待煤油温度降到初温，将S置于2，通电1分钟，A温度计示数升高，R2的功率为P2，则___________，P1___________ P2。

12.（2022湖南岳阳）PTC是一种新型的半导体陶瓷材料，具有发热、控温双重功能，应用十分广泛。它有一个根据需要设定的温度，低于这个温度时，其阻值随温度的升高而减小；高于这个温度时，其阻值随温度的升高而增大。我们把这个设定的温度叫做“居里点温度”。如图甲的3D打印笔，其内部电路如图乙所示，R1、R2是两个相同的PTC发热电阻，单个PTC的阻值与温度的关系如图丙所示：

（1）打印笔工作时有快、慢两挡，图乙中当S、S1都闭合时，处于_______挡；

（2）由图丙可知，该PTC材料的“居里点温度”是______℃。

13.（2022湖南长沙）某电热水壶有加热和保温两挡，简化电路如图所示。其中、为电热丝（不考虑其电阻变化）。已知该壶的额定电压为220V，只闭合开关时，电路中的电流为0.5A。

（1）求电热丝的阻值；

（2）只闭合开关时，求电热水壶的电功率；

（3），求使用加热挡时电热水壶在10s内产生热量。

14.（2022湖南长沙）在如图甲所示的电路中，电源电压U保持不变，E和F接线柱只能分别连接A、B、C、D四个接线柱中的一个。小灯泡标有“6V  3W”且不考虑灯丝电阻随温度的变化，图乙为定值电阻的I-U图像，电流表量程为0~3A。滑动变阻器铭牌上标有最大电流2A，最大阻值模糊不清，a、b为电阻丝的端点。将E与A相连，F与D相连，断开开关S，滑动变阻器的滑片P从b端滑到ab中点时，小灯泡恰好正常发光，移动滑片过程中电流表的示数变化了0.1A。

（1）小灯泡的电阻为______Ω；

（2）滑片P在b端时，通过小灯泡的电流为______A；

（3）在保证电路安全的情况下，通过将E、F分别连接到不同的接线柱、控制开关的通断和调节滑片，可以使电路的总功率分别达到最大值和最小值，则与的差值为______W。

15.（2022湖南邵阳）如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω，当闭合S1、断开S2时,为低温挡，电烘箱低温挡的额定功率为220W。求：

（1）低温挡正常工作时，电路中的电流；

（2）加热电阻R1的阻值；

（3）有一次，晶晶同学发现，电烘箱内温度比正常工作时低，她猜想可能是因为其工作时实际电压偏低所致。于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，发现在1分钟内电能表的转盘转了10转。电能表的铭牌如图乙所示，请通过计算判断，晶晶同学的猜想是否正确。（不考虑电阻值随温度的变化）

16.（2022湖南岳阳）音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲是某段时间内红、绿两色灯功率随时间变化的图像。

（1）第28s红灯两端的电压为100V，求此时通过红灯的电流；

（2）请计算0～30s内红灯和绿灯消耗的总电能；

（3）图乙是控制喷泉水柱工作的模拟电路。AB两端输入如图丙所示的周期性变化的电压UAB，定值电阻R=2Ω，D为特殊电子元件。当UAB<6V时，D两端的电压UD=UAB；当时，UD恒为6V不变当通过R的电流满足时，电路启动喷水，此时UAB至少为多少伏？该电路工作l0min，其中喷水时间有多少秒？

17.（2022江苏连云港）在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：

（1）电阻和的阻值；

（2）保温箱加热时工作电路的功率；

（3）保温箱保温工作电路消耗的电能。

18.（2022江苏无锡）家用食具消毒柜是对家庭餐具进行消毒、烘干的生活健康器具。某品牌消毒柜的电路原理图如图所示，下表是它的部分参数，消毒电路由S1、紫外线灯管L、发热管R1、温控开关K组成，K开始时处于闭合状态，当柜内温度超过120℃时断开，当温度降到120℃以下时自动闭合，烘干电路由S2、发热管R2、电磁继电器开关组成，其中R2正常工作时的功率为烘干功率，烘干时，当电磁铁线圈中的电流达到0.02A，衔铁被吸起，触点D、E断开：当电磁铁线圈中电流减小到0.01A，衔铁被释放，触点D、E重新接触，使烘干温度维持在55℃～85℃控制电路电压U=6V，R3是定值电阻，RT是热敏电阻，其温度与消毒柜内温度相同，阻值随温度升高而减小，电磁铁线圈的电阻忽略不计。

某次使用时，将餐具放人消毒柜内，关闭好柜门，将插头插人家庭电路的插座中，电压为220V。闭合开关S、S1，对餐具消毒15min；断开开关S1，闭合S、S2、S3，再烘干60min。

（1）若为该消毒柜写一份使用时的安全注意事项，其中错误的是__________

A.禁止用潮湿的手操作

B.消毒柜的金属外壳不需要接地

C.消毒时切勿将塑料等不耐高温的食具靠近R1

D.严禁在无保护条件下，直视正在工作中的紫外线灯管

（2）烘干期间，当消毒柜内温度为55℃时，控制电路中RT的阻值为500Ω，则当消毒柜内温度为85℃时，RT的阻值为多少__________？

（3）若本次消毒、烘干电路实际消耗的电能为，其中，消毒时，L和R1同时正常工作时通过消毒电路的总电流为1A；烘干时，R2实际工作时间为总烘干时间的20%。则R1=____________Ω，R1实际工作时间为__________min。

2022年中考物理真题专题练习—动态电路参考答案

1.（2022江苏连云港）如图所示，电路中电源电压保持不变，闭合开关后，滑动变阻器滑片P向左移动时，下列说法正确的是（　　）

A. 电流表示数变小 B. 电压表示数变大

C. 小灯泡变得更亮 D. 电路的总功率变大

【答案】D

2.（2022江苏扬州）测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻，是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（　　）

A. 有人通过，的电流变小 B. 有人通过，电路总功率变小

C. 无人通过，R的阻值为25Ω D. 无人通过，的功率为0.2W

【答案】AB

3.（2022江苏无锡）连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L1比L2亮，说明L1的实际功率比L2大。关于该实验，下列说法中正确的是（　　）

A. 可以验证电功与电压大小的关系 B. L1对应的电压表示数比L2小

C. 通过L1的电流比L2大 D. L1、L2规格是相同的

【答案】A

4.（2022江苏无锡）如图所示，电源电压保持不变，R1是电阻箱，最大阻值为R，R2是定值电阻。闭合开关S，当电阻箱阻值调为R时，电压表示数为3V，电阻箱的功率为0.9W；当电阻箱阻值调为0.5R时，电压表的示数变化了1.5V。则下列说法中正确的是（　　）

A. 电源电压为3V B. 电阻箱R1的最大阻值为40Ω

C. 前后两次电路总功率变化了0.45W D. 为保证电路安全，电流表量程不能选0~0.6A

【答案】B

5.（2022湖南岳阳）如图，电源电压不变，定值电阻R1=20Ω，小灯泡L标有“8V  4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（　　）

①电源电压为12V

②R2的最大阻值为24Ω

③开关都闭合时，R2的最大功率为28.8W

④在电流表有示数的情况下，电路消耗的总功率最小值为3.6W

A. ①② B. ①②④ C. ①③④ D. ①②③④

【答案】D

6.（2022江苏泰州）如图所示电路，电源电压恒定，滑动变阻器R2标有“20Ω  1A”的字样，将滑片置于最右端后，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，在电路安全工作时，下列选项正确的是（　　）

A. 电源电压为16V B. R1的阻值为7.5Ω

C. R2消耗的功率范围为1.8W一6W D. 该电路总功率的最大值为18W

【答案】C

7.（2022江苏苏州）图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）

A. 电源电压为5V B. R的最大阻值为20Ω

C. R=10Ω时，其功率最大 D. R=15Ω时，电路消耗的功率为1.8W

【答案】D

8.（2022吉林）图是某款压力秤的内部电路图。电源电压，；R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将______，当压力为时，电压表的示数为______V。

【答案】    ①. 变大    ②. 2

9.（2022江苏苏州）某型号的电水壶有加热和保温两个挡位，其电路如图所示。当S闭合，S1断开时，电水壶处于___________挡，加热和保温的功率分别为1200W和44W。用它把质量为1kg、初温为20℃的水加热到100℃，用时400s，则水吸收的热量是___________J，此过程中电水壶的效率=___________%。[c水=4.2×103J/(kg·℃)]

【答案】    ①. 保温    ②. 3.36×105    ③. 70

10.（2022江苏泰州）小明用如图所示电路研究调光灯的工作原理，所用电源电压恒为6V，灯泡L标有“4.8V 0.3A”字样，闭合开关，调节滑动变阻器滑片，当观察到______时，可知灯泡正常发光，此时灯泡的实际功率为______W，通电lmin滑动变阻器产生的热量为______J。

【答案】    ①. 电流表示数为0.3A    ②. 1.44    ③. 21.6

11.（2022江苏扬州）如图1所示，将阻值为R0=5Ω，R1=10Ω，R2=15Ω的3段电阻丝分别浸没在质量和初温均相同的煤油中，可以通过比较___________来比较电阻丝产生热量的多少。按图2连接电路，将S置于1，通电1分钟，A、B两温度计示数分别升高和，R1的功率为P1，则___________（选填“>”、“<”或“=”，下同）。断开S，待煤油温度降到初温，将S置于2，通电1分钟，A温度计示数升高，R2的功率为P2，则___________，P1___________ P2。

【答案】    ①. 温度计示数升高的多少    ②. <    ③. >    ④. >

12.（2022湖南岳阳）PTC是一种新型的半导体陶瓷材料，具有发热、控温双重功能，应用十分广泛。它有一个根据需要设定的温度，低于这个温度时，其阻值随温度的升高而减小；高于这个温度时，其阻值随温度的升高而增大。我们把这个设定的温度叫做“居里点温度”。如图甲的3D打印笔，其内部电路如图乙所示，R1、R2是两个相同的PTC发热电阻，单个PTC的阻值与温度的关系如图丙所示：

（1）打印笔工作时有快、慢两挡，图乙中当S、S1都闭合时，处于_______挡；

（2）由图丙可知，该PTC材料的“居里点温度”是______℃。

【答案】    ①. 快    ②. 120

13.（2022湖南长沙）某电热水壶有加热和保温两挡，简化电路如图所示。其中、为电热丝（不考虑其电阻变化）。已知该壶的额定电压为220V，只闭合开关时，电路中的电流为0.5A。

（1）求电热丝的阻值；

（2）只闭合开关时，求电热水壶的电功率；

（3），求使用加热挡时电热水壶在10s内产生热量。

【答案】（1）440Ω；（2）110W；（3）12100J

14.（2022湖南长沙）在如图甲所示的电路中，电源电压U保持不变，E和F接线柱只能分别连接A、B、C、D四个接线柱中的一个。小灯泡标有“6V  3W”且不考虑灯丝电阻随温度的变化，图乙为定值电阻的I-U图像，电流表量程为0~3A。滑动变阻器铭牌上标有最大电流2A，最大阻值模糊不清，a、b为电阻丝的端点。将E与A相连，F与D相连，断开开关S，滑动变阻器的滑片P从b端滑到ab中点时，小灯泡恰好正常发光，移动滑片过程中电流表的示数变化了0.1A。

（1）小灯泡的电阻为______Ω；

（2）滑片P在b端时，通过小灯泡的电流为______A；

（3）在保证电路安全的情况下，通过将E、F分别连接到不同的接线柱、控制开关的通断和调节滑片，可以使电路的总功率分别达到最大值和最小值，则与的差值为______W。

【答案】    ①. 12    ②. 0.4    ③. 17.2

15.（2022湖南邵阳）如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω，当闭合S1、断开S2时,为低温挡，电烘箱低温挡的额定功率为220W。求：

（1）低温挡正常工作时，电路中的电流；

（2）加热电阻R1的阻值；

（3）有一次，晶晶同学发现，电烘箱内温度比正常工作时低，她猜想可能是因为其工作时实际电压偏低所致。于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，发现在1分钟内电能表的转盘转了10转。电能表的铭牌如图乙所示，请通过计算判断，晶晶同学的猜想是否正确。（不考虑电阻值随温度的变化）

【答案】（1）1A；（2）40Ω；（3）晶晶同学的猜想是正确的，由电路图可知，当S1、S2都闭合时，R2被短路，电路是关于R1的简单电路，此时电阻较小，为高温挡。只让电烘箱以高温挡工作，在1分钟内电能表的转盘转了10转，消耗的电能为

高温挡工作时的实际功率为

实际电压为

由于220V<220V，所以晶晶同学猜想是正确的。

16.（2022湖南岳阳）音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲是某段时间内红、绿两色灯功率随时间变化的图像。

（1）第28s红灯两端的电压为100V，求此时通过红灯的电流；

（2）请计算0～30s内红灯和绿灯消耗的总电能；

（3）图乙是控制喷泉水柱工作的模拟电路。AB两端输入如图丙所示的周期性变化的电压UAB，定值电阻R=2Ω，D为特殊电子元件。当UAB<6V时，D两端的电压UD=UAB；当时，UD恒为6V不变当通过R的电流满足时，电路启动喷水，此时UAB至少为多少伏？该电路工作l0min，其中喷水时间有多少秒？

【答案】（1）2A；（2）6000J；（3）10V，200s

17.（2022江苏连云港）在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：

（1）电阻和的阻值；

（2）保温箱加热时工作电路的功率；

（3）保温箱保温工作电路消耗的电能。

【答案】（1），；（2）；（3）

18.（2022江苏无锡）家用食具消毒柜是对家庭餐具进行消毒、烘干的生活健康器具。某品牌消毒柜的电路原理图如图所示，下表是它的部分参数，消毒电路由S1、紫外线灯管L、发热管R1、温控开关K组成，K开始时处于闭合状态，当柜内温度超过120℃时断开，当温度降到120℃以下时自动闭合，烘干电路由S2、发热管R2、电磁继电器开关组成，其中R2正常工作时的功率为烘干功率，烘干时，当电磁铁线圈中的电流达到0.02A，衔铁被吸起，触点D、E断开：当电磁铁线圈中电流减小到0.01A，衔铁被释放，触点D、E重新接触，使烘干温度维持在55℃～85℃控制电路电压U=6V，R3是定值电阻，RT是热敏电阻，其温度与消毒柜内温度相同，阻值随温度升高而减小，电磁铁线圈的电阻忽略不计。

某次使用时，将餐具放人消毒柜内，关闭好柜门，将插头插人家庭电路的插座中，电压为220V。闭合开关S、S1，对餐具消毒15min；断开开关S1，闭合S、S2、S3，再烘干60min。

（1）若为该消毒柜写一份使用时的安全注意事项，其中错误的是__________

A.禁止用潮湿的手操作

B.消毒柜的金属外壳不需要接地

C.消毒时切勿将塑料等不耐高温的食具靠近R1

D.严禁在无保护条件下，直视正在工作中的紫外线灯管

（2）烘干期间，当消毒柜内温度为55℃时，控制电路中RT的阻值为500Ω，则当消毒柜内温度为85℃时，RT的阻值为多少__________？

（3）若本次消毒、烘干电路实际消耗的电能为，其中，消毒时，L和R1同时正常工作时通过消毒电路的总电流为1A；烘干时，R2实际工作时间为总烘干时间的20%。则R1=____________Ω，R1实际工作时间为__________min。

【答案】    ①. B    ②. 200Ω    ③. 242    ④. 6
