2023届中考物理考向信息卷 四川成都专版

这是一份2023届中考物理考向信息卷 四川成都专版，共23页。试卷主要包含了单项选择题，填空题，作图与计算题，实验与探究题等内容，欢迎下载使用。

2023届中考物理考向信息卷 四川成都专版
A卷（共85分）
一、单项选择题(每小题2分，共26分)
1.如图所示为电磁铁的线路图.开关S闭合后，滑动变阻器的滑片P向右滑动过程中( )

A.电磁铁的右端为S极，磁性增强 B.电磁铁的右端为S极，磁性减弱
C.电磁铁的右端为N极，磁性增强 D.电磁铁的右端为N极，磁性减弱
2.小亮设计了如图所示的实验装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连—接成闭合回路。当移动右侧装置中的cd时，以下说法正确的是( )

A.上下移动cd,ab会运动
B.左右移动cd,ab会运动
C.右侧装置工作原理与电动机原理相同
D.左侧装置工作原理与发电机原理相同
3.小明放学回家，看到妈妈正在做饭，小明的以下分析正确的是( )
A.回到家中就能闻到饭菜香味是分子无规则运动的结果
B.用高压锅煮饭，熟得比较快，是因为气压越大，水的沸点越低
C.用燃气灶炒菜，燃料燃烧时将内能转化为化学能
D.盛热汤的碗很烫，是因为热汤把温度传给了碗
4.下列有关热现象的叙述正确的是( )
A.夏天喝饮料，常在杯中加入冰块，一会儿冰块变小，这是升华现象
B.打开冰箱门时，常会看见门前冒“白气”，这是汽化现象
C.小明同学戴眼镜到厨房帮妈妈炒菜，眼镜片立即模糊，这是液化现象
D.电冰箱内侧壁会看见附有一层白色的冰晶，这些冰晶是凝固形成的

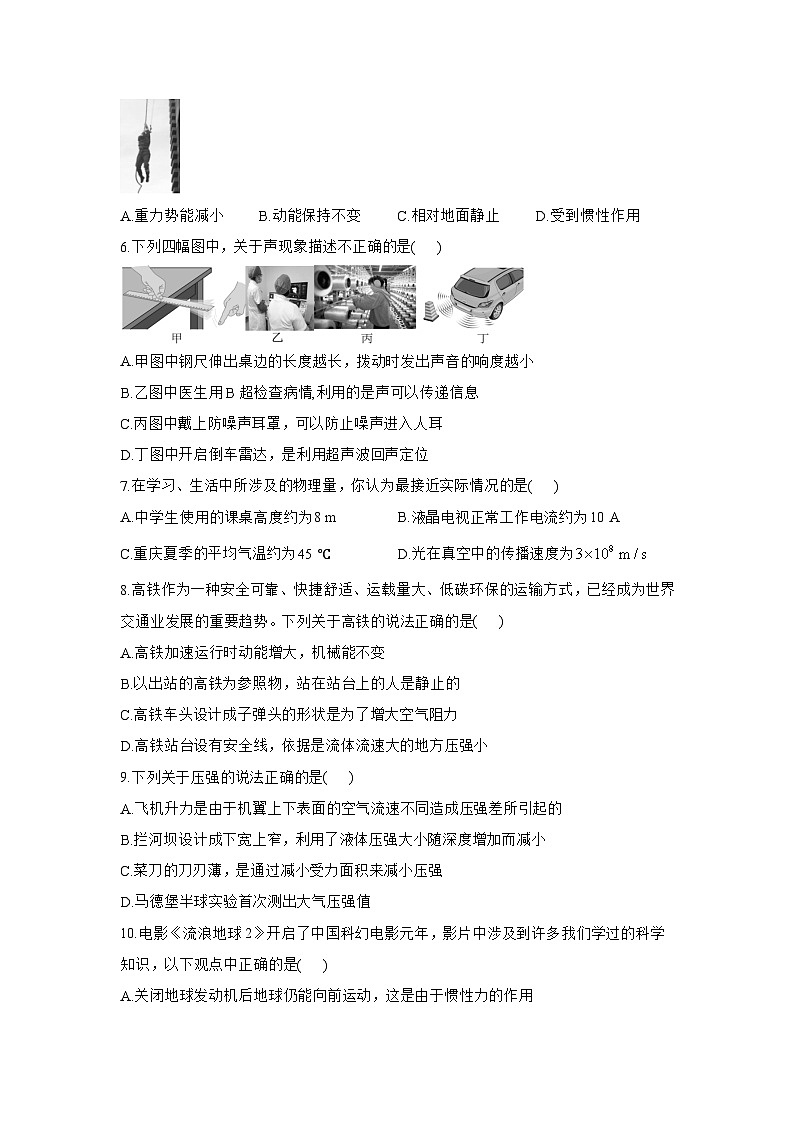

5.如图所示，是消防员为提升体能进行爬绳训练的场景，在消防员匀速向上爬绳的过程中，下列描述正确的是( )

A.重力势能减小 B.动能保持不变 C.相对地面静止 D.受到惯性作用
6.下列四幅图中，关于声现象描述不正确的是( )

A.甲图中钢尺伸出桌边的长度越长，拨动时发出声音的响度越小
B.乙图中医生用B超检查病情,利用的是声可以传递信息
C.丙图中戴上防噪声耳罩，可以防止噪声进入人耳
D.丁图中开启倒车雷达，是利用超声波回声定位
7.在学习、生活中所涉及的物理量，你认为最接近实际情况的是( )
A.中学生使用的课桌高度约为8 m B.液晶电视正常工作电流约为10 A
C.重庆夏季的平均气温约为45 ℃ D.光在真空中的传播速度为
8.高铁作为一种安全可靠、快捷舒适、运载量大、低碳环保的运输方式，已经成为世界交通业发展的重要趋势。下列关于高铁的说法正确的是( )
A.高铁加速运行时动能增大，机械能不变
B.以出站的高铁为参照物，站在站台上的人是静止的
C.高铁车头设计成子弹头的形状是为了增大空气阻力
D.高铁站台设有安全线，依据是流体流速大的地方压强小
9.下列关于压强的说法正确的是( )
A.飞机升力是由于机翼上下表面的空气流速不同造成压强差所引起的
B.拦河坝设计成下宽上窄，利用了液体压强大小随深度增加而减小
C.菜刀的刀刃薄，是通过减小受力面积来减小压强
D.马德堡半球实验首次测出大气压强值
10.电影《流浪地球2》开启了中国科幻电影元年，影片中涉及到许多我们学过的科学知识，以下观点中正确的是( )
A.关闭地球发动机后地球仍能向前运动，这是由于惯性力的作用
B.假如地球在运动过程中，所受的力全部消失，它将慢慢停止运动
C.地球发动机向后喷射燃气来推动地球前进，说明物体间力的作用是相互的

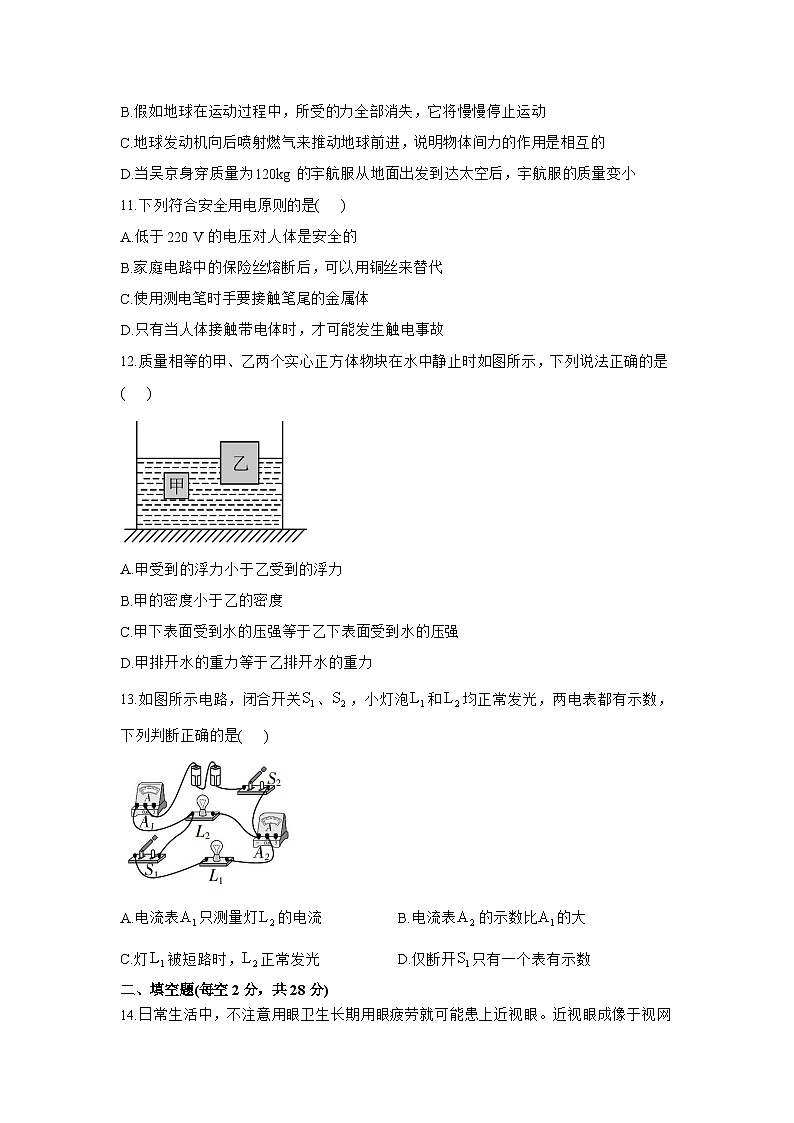

D.当吴京身穿质量为120kg的宇航服从地面出发到达太空后，宇航服的质量变小
11.下列符合安全用电原则的是( )
A.低于220 V的电压对人体是安全的
B.家庭电路中的保险丝熔断后，可以用铜丝来替代
C.使用测电笔时手要接触笔尾的金属体
D.只有当人体接触带电体时，才可能发生触电事故
12.质量相等的甲、乙两个实心正方体物块在水中静止时如图所示，下列说法正确的是( )

A.甲受到的浮力小于乙受到的浮力
B.甲的密度小于乙的密度
C.甲下表面受到水的压强等于乙下表面受到水的压强
D.甲排开水的重力等于乙排开水的重力
13.如图所示电路，闭合开关、，小灯泡和均正常发光，两电表都有示数，下列判断正确的是( )

A.电流表只测量灯的电流 B.电流表的示数比的大
C.灯被短路时，正常发光 D.仅断开只有一个表有示数
二、填空题(每空2分，共28分)
14.日常生活中，不注意用眼卫生长期用眼疲劳就可能患上近视眼。近视眼成像于视网膜___________（选填“前”或“后”），为娇正视力需要佩戴___________（选填“凹”或“凸”）透镜。
15.水沸腾后把烧瓶从火焰上拿开，水会停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，如图所示.发现烧瓶内的水中出现了大量的_____，迅速上升变大，由此可知水重新沸腾起来.这是因为烧瓶内水面上方的气压_____(选填“增大”或“减小”)的缘故.

16.如图甲所示，完全相同的A、B两物体叠放在水平桌面上，用的水平拉力作用在B物体上，A、B一起向右做匀速直线运动，此时桌面对A的摩擦力为__________N ；若将A、B按图乙所示紧靠放于该桌面，用水平力推A，也能使A、B一起向右做匀速直线运动，则此时A对B的推力为__________N。

17.如图所示是一起交通事故，两部同向行驶的汽车发生“追尾”，观察汽车A的尾部向上翘起，说明力能使物体发生______；此时，对汽车A中的司机起保护作用的是______（选填“安全气囊”或“汽车头枕”或“安全带”）。

18.如图所示，闭合开关，将滑动变阻器的滑片向右滑动，弹簧将_______（填“伸长”或“缩短”）。如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是_______现象。

19.小明用如图所示的电路“探究电流与电压的关系”，所用电源电压为4.5V，闭合开关S时，发现电压表无示数，但电流表有示数，电路故障可能是电阻________（选填“断路”或“短路”）。排除故障后，他移动滑动变阻器的滑片，发现当电压表示数是1.2V时，电流 表示数是0.3A；继续移动滑片，使电压表示数从1.2V增加到2.4V，那么该过程中滑动变阻器连入电路的阻值减小了________Ω。

20.小利在7个相同的玻璃瓶中灌入不同高度的水，制成了一个水瓶琴，如图所示.对着瓶口吹气，发出的声音是由瓶中________振动产生的.依次吹每个瓶的瓶口，发出声音的音调不同，越靠近________（选填“左”或“右”）端音调越高.

三、作图与计算题(共17分。计算题在解答时应写出公式和重要的演算步骤,只写出最后答案的不能得分)
21.（4分）（1）由于土壤松动，一棵珍稀古树摇摇欲坠。园艺师用绳子将古树系住，通过山体进行固定，对古树展开救助。如图所示，把古树视为杠杆，O点为支点。请画出：绳子拉力F的力臂L。

（2）如图所示，“蛟龙号”潜水器执行完某次任务时，工作人员欲对它进行保养，请画出潜水器静止在海面上时所受浮力的示意图。（画在重心O上）
22.（6分）将一高为2.4cm、底面积为的实心圆柱体用细线系在弹簧测力计的挂钩上，并将其浸入水中，如图所示。当实心圆柱体有的体积露出水面时，弹簧测力计的示数为2.6N.已知水的密度，求：

（1）圆柱体在水中受到的浮力大小。
（2）该圆柱体的密度。
23.（7分）水平放置的均匀电阻杆AB固定在墙面上，AB长3 m，每米阻值为12 Ω；另有一水平放置的轻质金属导轨CE长4 m，不计电阻，可绕C点转动；一轻质金属滑片垂直连接在间且接触良好，并与质量为6 kg的绝缘滑块Q粘连。导轨CE上的D点和电阻杆AB的B端通过导线与电路相连，导轨E端通过绳子、滑轮与质量为3 kg的重物M相连。已知：电源电压12 V，灯泡规格“4 V 1.6 W”。闭合开关S，若滑块Q从C开始以0.2 m/s的速度匀速向D运动，当M刚要离开地面时，灯泡L恰好正常发光。（不计滑片P的电阻，忽略温度对灯泡电阻的影响，忽略绳重，滑片P的弹力及一切摩擦，忽略滑块及滑片的宽度）求：

（1）为了保证物体M不离开地面，滑块Q最多运动的时间为多少s？
（2）定值电阻的阻值为多少？
（3）若电压表的量程为0~3 V，电流表的量程为0~0.6 A，则在电路安全的范围内，物体M对地面的最小压力为多少N？
四、实验与探究题(共14分)
24.（6分）如图所示是某实验小组设计的探究影响导体电阻大小因素的实验电路。表中给出了四种导体的长度、横截面积以及材料种类。

代号
长度（m）
横截面积
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜
(1)实验中，通过观察电流表示数可以判断接入电路中导体的_________大小；
(2)分别将A和B两导体接入电路进行实验，发现接入A导体时，电流表的示数比接入B导体时更大，说明导体的电阻与导体的_________有关；
(3)通过对_________导体进行实验，可探究电阻的大小与导体横截面积的关系。
25.（8分）小明同学用天平测物体质量，首先取来托盘天平放在水平桌面上，发现如图甲所示情况（游码已调零）。

（1）他应采取的措施是向______调节平衡螺母至横梁平衡；
（2）天平调节平衡后，小明按图乙所示的方法来称量物体的质量，小华立即对小明说：“你操作时至少犯了两个错误.”小华所说的两个错误是：
①________；②__________。
（3）天平再次平衡后，所用砝码和游码位置如图丙所示，则小明所称量物体的质量是______g。





B卷(共20分)
一、选择题(每小题2分,共10分。有的小题只有一个选项符合题目要求;有的小题有二个选项符合题目要求.全部选对得2分选对但不全得1分,有选错的得0分)
1.小明测量小灯泡的电功率，电路如图甲所示，电源电压恒为6 V，小灯泡上标有“3.8 V”字样。实验得到小灯泡的图像如图乙所示。下列分析正确的是( )

A.小灯泡的电阻约为12.7 Ω
B.小灯泡的额定功率为1.14 W
C.小灯泡正常发光时，滑动变阻器接入电路中的阻值为20 Ω
D.小灯泡两端电压为2.0 V时，滑动变阻器消耗的电功率为0.88 W
2.如图所示，小华在做凸透镜成像实验时，在蜡烛和凸透镜之间放上近视镜，调节光屏得到清晰的像，如果拿掉近视镜后，想在光屏上再次得到清晰的像，下列操作正确的是( )

A.将蜡烛向左移动 B.将蜡烛向右移动
C.将光屏向左移动 D.将光屏向右移动
3.礼花喷射器结构如图，气罐内有高压气体，气罐通过气阀与纸筒相连.使用时转动纸筒打开气阀，气体将纸筒内的礼花快速喷向远处.对该过程的分析正确的是( )

A.罐内气体的内能减少
B.罐内气体分子热运动加剧
C.罐内气体通过热传递方式改变了其内能
D.该过程的能量转化方式与汽油机做功冲程相同
4.如图所示，物体A重250N，挂物体和连接滑轮的绳子相同，且绳子承受最大拉力为500N。小军用200N的力将A以0.1m/s的速度匀速提升到1.5m高处，忽略绳重、摩擦及空气阻力。下列说法正确的是( )

A.小军拉力的功率为20W
B.第一秒内克服滑轮重做的额外功为15J
C.此滑轮组能提起的最大物重是850N
D.此装置最高机械效率约为76.9%
5.灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，其中电源电压保持不变，滑动变阻器的规格为“30Ω 1A”。闭合开关后，将滑动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的图像，下列判断不正确的是( )

A.闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B.灯L与10Ω的定值电阻串联接入电压为9V的电路，每秒消耗电能为2.5J
C.灯L与5Ω的定值电阻并联接入电压为6V电路，电路的总功率为7.2W
D.变阻器的滑片P移到b端时，灯L正常发光，且灯的额定功率为3.6W
二、综合题(共10分。第7題在解答时应写出公式和重要的演算歩驟,只写出最后答案不能得分)
6.芳芳实验小组的同学们在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。

（1）在连接电路时发现，刚接好最后一根导线，电压表的指针就发生了偏转，由此可知在连接电路时，他忘了_______；
（2）在测量两端的电压时，芳芳发现电压表的指针偏转如图乙所示，原因是_______；
（3）芳芳为了使探究得出的结论具有普遍意义，应该选择规格_______（选填“相同”或“不相同”）的小灯泡；
（4）芳芳分别测出间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对芳芳的做法进行评价：______________。



2.6
1.8
4.4
7.冰壶比赛是2022年北京冬季奥运会的一个比赛项目。如图甲，冰壶由花岗岩石磨制而成、质量约为20 kg，与冰道接触的底面积约为。如图乙，某次运动员将冰壶从O点推到A点，放手后冰壶沿直线运动到点静止。A是的中点，冰壶在OA段以3 m/s的速度做匀速运动，在段的平均速度为2 m/s，摩擦阻力是重力的0.2。求：

（1）冰壶对地面的压强约为多少？
（2）冰壶从O点运动到点全程的平均速度？
（3）在OA段运动员对冰壶做功的功率为多少？

答案以及解析
A卷（共85分）
1.答案：D
解析：由图可知，电流从螺旋管的左端流入、右端流出，用右手握住螺旋管，四指指向电流的方向，则大拇指指向右端，所以右端是N极，故AB错误；滑动变阻器的滑片P向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，通过电磁铁的电流变小，则在螺旋管的匝数一定时，电磁铁的磁性减弱，故C错误、D正确；
故应选D.
2.答案：B
解析：A、当上下移动cd时，导体cd在磁场中没有做切割磁感线运动，电路中不会产生感应电流，此时导体ab中没有电流通过，所以导体ab在磁场中不会受到力的作用而运动，故A错误；
B、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，此时导体ab有电流通过，则导体ab在磁场中会受到力的作用而运动，故B正确；
C、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，这就是电磁感应现象，右侧装置工作原理与发电机原理相同，故C错误；
D、当导体ab中有电流通过时，则导体ab在滋场中会受到力的作用而运动，左侧装置工作原理与电动机原理相同，故D错误。
故选：B。
3.答案：A
解析：A项，能闻到饭菜香味是分子无规则运动产生扩散的结果，故A项正确。
B项，用高压锅煮饭，熟得比较快，是因为气压越大，水的沸点越高，这样情况下米饭更容易熟透，故B项错误。
C项，用燃气灶炒菜，燃料燃烧时将化学能转化为内能，故C项错误。
D项，温度不能传递，传递的是热量，故D项错误。
综上所述，本题正确答案为A。
4.答案：C
解析：本题考查物态变化。冰块在饮料中变小，是冰块由固态变成了液态，是熔化现象，A错误；“白气”是空气中的水蒸气遇冷液化形成的小水珠，是液化现象，B错误；小明同学戴眼镜到厨房帮妈妈炒菜，眼镜片立即模糊，是厨房内的水蒸气遇到冷的镜片后液化成小水珠，附着在镜片上，C正确；电冰箱内侧壁会看见附有一层白色的冰晶，是水蒸气遇冷凝华形成的，D错误。
5.答案：B
解析：A、重力势能与质量和高度有关，消防员的质量不变，高度上升，重力势能增大，故A错误；
B、消防员匀速向上爬绳的过程中，质量不变，速度不变，动能不变，故B正确；
C、消防员相对于地面的位置发生变化，是运动的，故C正确；
D、因为他具有惯性，会持续下滑，惯性是一种性质，不能说受到惯性的作用，故D错误。
故选：B。
6.答案：A
解析：A、钢尺伸出桌面的长度越长，拨动时钢尺振动的频率越慢，发出声音的音调越低，故A错误；
B、医生用B超检查病情，利用了声音可以传递信息的特点，故B正确；
C、戴上防噪声耳罩，是在人耳处减弱噪声，即阻止噪声进入人耳，故C正确；
D、汽车的倒车雷达是利用超声波的回声定位工作的，因为超声波具有方向性强的特点，故D正确。
故选：A。
7.答案：D
解析：本题考查长度、温度、电流、速度的估测。中学生使用的课桌高度约为，A错误；液晶电视正常工作电流约为0.5 A，B错误；重庆夏季的平均气温在26~29 ℃之间，C错误；光在真空中的传播速度为，D正确。
8.答案：D
解析：本题考查影响机械能大小的因素、运动和静止的相对性、流体压强与流速的关系等。高铁加速运行时动能增大，重力势能不变，机械能等于动能与势能之和，则机械能变大，故A错误；以出站的高铁为参照物，站在站台上的人相对于高铁的位置不断变化，所以站台上的人是运动的，故B错误；高铁车头设计成子弹头的形状是为了减小空气阻力，故C错误；高铁站台设有安全线，依据是流体流速大的地方压强小，因为高速行驶的列车周围空气流速大，压强小，若离列车太近，人的前后会有压强差，形成向列车方向的压力，易发生事故，故D正确。
9.答案：A
解析：A、飞机机翼为流线型，即上方为凸型，下方是平的：等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过机翼上表面的流速大，通过下表面的流速较小。因为机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，所以机翼受到一个向上的压强差，飞机受到向上的升力。故A正确；
B、拦河坝设计成下宽上窄，利用了液体压强大小随深度增加而增大，故B错误；
C、菜刀的刀刃薄，在压力一定时，通过减小受力面积来增大压强，故C错误；
D、马德堡半球实验首次证明大气压的存在，故D错误。
10.答案：C
解析：A.一切物体都有惯性，惯性不是力，不能说受到惯性的作用，故A错误；
B.假如地球在流浪过程中，所受的力全部消失，地球将以此时的速度和方向做匀速直线运动，故B错误；
C.地球发动机喷射燃气推动地球前进，这是利用了物体间的作用是相互的，故C正确；
D.质量是物体的一种属性，与物体的形状、位置、温度、状态无关，宇航服在地面上质量为120kg，飞船升空后，但只是位置发生改变，故到达太空后宇航服的质量将不变，故D错误。
故选C。
11.答案：C
解析：A、经验证明，只有不高于36V的电压对人体才是安全的，故A不符合安全用电原则；
B、家庭中的空气开关突然跳闸，是由于短路或总功率多大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故B不符合安全用电原则；
C、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属体，否则会造成人身触电事故，故C符合安全用电原则；
D、人体不接触带电体时，也有可能发生触电事故，故D不符合安全用电原则。
故选：C。
12.答案：D
解析：A.由图可知，甲物体在水中处于悬浮状态，根据物体的浮沉条件可知，甲物体在水中受到的浮力为；乙物体在水中处于漂浮状态，乙物体在水中受到的浮力为；因为甲乙两物体的质量相等，则甲乙两物体受到的重力相等，故甲乙两物体在水中受到的浮力相等，故A错误；
B.由图可知，甲的体积小于乙的体积，质量相同，根据可知，甲的密度大于乙的密度，故B错误；
C.由于甲、乙两物体下表面所处的液体深度不同，因此根据，甲下表面受到水的压强大于乙下表面受到水的压强，故C错误；
D.因为甲、乙质量相等，重力相等，甲悬浮，浮力等于重力，乙漂浮，浮力等于重力，所以甲所排开液体的重力等于乙所排开液体的重力，故D正确。
故选D。
13.答案：D
解析：由图可知，、并列连接，为并联；开关在干路上，控制整个电路，开关与在一条支路，控制；电流表在干路上，测量干路中的电流，电流表与在一条支路，测量通过的电流。
A、电流表在干路上，测量干路中的电流，故A错误；
B、电流表测量通过的电流，电流表测量干路中的电流，的示数大于的示数，故B错误；
C、灯被短路时，也短路，不能正常工作，故C错误。
D、仅断开，灯被断路，电流表测量通过的电流，此时没有示数，电流表测量干路中的电流，有示数，故D正确。
故选：D。
14.答案：前；凹
解析：近视眼形成的原因是长时间看近处的物体，晶状体变厚，折光能力变强，在视网膜前成像。
需要佩戴发散透镜，才能将像成在视网膜上，故需要佩戴凹透镜。
15.答案：气泡 ;减小
解析：水沸腾后把烧瓶从火焰上拿开，水会停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，如图所示.发现烧瓶内的水中出现了大量的气泡，迅速上升变大，由此可知水重新沸腾起来.这是因为当向瓶底浇冷水时，瓶内气体温度突然降低，气压减小，瓶内液面上方气压减小，导致沸点降低，所以水重新沸腾起来的.
16.答案：20；10
解析：甲图，A和B整体水平方向上受到水平向右的推力和水平向左的滑动摩擦力，整体进行匀速直线运动，这两个力是平衡力，大小相等，是20N，所以桌面对A的摩擦力为20N；从甲图到乙图，改变A和B的放置情况，压力大小不变，接触面粗糙程度不变，滑动摩擦力不变，所以乙图AB整体受到的滑动摩擦力大小还是20N.所以乙图中推力大小是20N；乙图，两物体完全相同，因此B对水平桌面压力只有原压力一半，因此B受到的摩擦力是；B做匀速直线运动，所以A对B的推力与B受到的摩擦力是一对平衡力，故推力为10N。
17.答案：形变；汽车头枕
解析：汽车A的尾部向上翘起，说明力能够改变物体的形状；在车辆发生追尾时，前面汽车A迅速向前运动，A车中的司机由于惯性会保持原来的运动状态，人会向后倒，此时由于车辆加速的压力都集中在人体脆弱的颈部和头部，而头枕则对此起缓冲作用，保护人体头部。
18.答案：缩短；电磁感应
解析：由安培定则可知，闭合开关，电磁铁的上端为N极，对上面的磁体有吸引作用，滑动变阻器的滑片向右滑动，电路中的电流减小，电磁铁的磁性减弱，对上面的磁体吸引作用减弱，因此弹簧将缩短。将条形磁体迅速插入线圈中，电流表指针偏转，这是磁生电，是电磁感应现象。
19.答案：短接；7.5
解析：本题考查电路故障的判断和欧姆定律。闭合开关S时，若电压表无示数，电流表有示数，则说明电阻短接；当电压表示数是1.2 V，电流表示数是0.30 A时，的电阻为，滑动变阻器连入电路中的阻值为，当电压表示数为2.4 V时，由串联电路的电流规律可得，解得此时滑动变阻器连入电路中的阻值，则连入电路的阻值减小了。
20.答案：空气柱；右
解析：对着装水的瓶口吹气时，发出的声音是由瓶内的空气柱振动产生的；瓶内的空气柱越短，吹气时瓶内空气柱振动的频率越高，发出声音的音调越高，故越靠近右端音调越高.
21.答案：（1）
（2）
解析：（1）过支点O做力F作用线的垂线段，即为所求作的动力臂L，如下图所示：

22.答案：（1）0.4N（2）
解析：（1）由题意知，圆柱体浸入水中的深度，下表面受到水的压强

下表面受到水的压力，
由浮力产生的原因知，
（2）由得，圆柱体的重力

体积
则该圆柱体的密度
23.答案：（1）10 s
（2）
（3）2.5 N
解析：解：（1）重物M对E的拉力的力臂为，设滑块Q的力臂为时重物M恰好离开地面，根据杠杆平衡条件可得
解得
滑块最多运动的时间
（2）灯泡正常发光时的电压，功率，灯泡正常发光时电路中的电流
电阻杆连入电路的电阻值
电路中的总电阻和灯泡的电阻分别为，
定值电阻的阻值
（3）为保证电路的安全，则电路中最大电流不能超过小灯泡额定电流0.4 A，电压表最大示数不能超过3 V；当电流为0.4 A时，由可得，电压表示数为
所以，电路中的电流不能为0.4 A，由此可知当电压表示数最大时电路中的电流最大；则电路中的最大电流为
由可得，电路中的最小总电阻
电阻杆接入电路中的最小电阻
则
由杠杆的平衡条件可得
解得
物体M处于平衡状态，则物体M对地面的最小压力
24.答案：(1)电阻
(2)长度
(3)AC
解析：(1)实验中，通过观察电流表的示数可以判断导体的电阻的大小，电流越大，导体的电阻越小。
(2)A和B两导体材料和横截面积相同，长度不同，分别接入电路中，电流不同，导体电阻不同，说明导体的电阻与导体的长度有关。
(3)探究电阻的大小与导体横截面积的关系应控制长度和材料相同，横截面积不同，故选AC两导体。
25.答案：（1）右（2）物体与砝码的位置放反了；手直接拿砝码（3）47.4
解析：（1）如图所示，指针偏向分度盘中央左侧，说明左盘重，则他应采取的措施是向右调节平衡螺母，使指针指向分度盘中央。
（2）天平调节平衡后，小明按图乙所示的方法来称量物体的质量，小华所说的两个错误是：①物体应放在天平的左盘，砝码放在天平的右盘，他放错了位置；②天平是较精密的测量仪器，砝码应用镊子夹取，他用手去拿，违反了天平的操作规则。
（3）天平再次平衡后，所用砝码和游码位置如图丙所示，游码示数为2.4g，则小明所称量物体的质量是。
B卷(共20分)
1.答案：BD
解析：本题考查欧姆定律、电功率的计算。由题图乙可知，小灯泡电阻随温度升高而增大，所以小灯泡电阻不为固定值，故A错误；由题图乙可知，当小灯泡的电压为3.8 V时，通过小灯泡的电流为0.3 A，则小灯泡的额定功率为，故B正确；小灯泡正常发光时，小灯泡两端电压为3.8 V时，通过小灯泡的电流为0.3 A，根据串联电路的电流与电压特点可得，滑动变阻器两端电压为，滑动变阻器接入电路的阻值为，故C错误；小灯泡两端电压为2.0 V时，由题图乙可知电路电流为0.22 A，根据串联电路的电流与电压特点可得，滑动变阻器两端电压为，滑动变阻器消耗的电功率为，故D正确。
2.答案：BC
解析：小华在做凸透镜成像实验时，在蜡烛和凸透镜之间放上近视镜，调节光屏得到清晰的像，近视眼镜是凹透镜，对光线具有发散作用，如果拿掉近视镜后，这会使得光线会提前会聚，想在光屏上再次得到清晰的像，应将光屏向左移动，若不移动光屏，应增大像距，减小物距，将蜡烛向右移动，故BC正确。故选BC。
3.答案：AD
解析：罐内气体对外做功，自身内能会减少，内能转化为机械能，这是通过做功的方式改变自身内能的，这与汽油机做功冲程中的能量转化相同，A、D正确，C错误；罐内气体的内能减少，温度会降低，罐内气体分子热运动会减弱，B错误.
4.答案：BD
解析：A、因为，所以；则，故A错误。
B、因为，第一秒内绳子移动的距离：；物体移动的高度：；，故B正确。
C、挂物体和连接滑轮的绳子相同，且绳子承受最大拉力为500N，即此滑轮组能提起的最大物重是500N，故C错误；
D、忽略绳重、摩擦及空气阻力，第一秒内做的额外功：；。则，当时，装置机械效率最高，所以，故D正确。
故选BD。
5.答案：ACD
解析：D、由图甲知，灯泡与滑动变阻器串联，电压表测灯泡两端电压，滑片在a端时，变阻器连入阻值最大，电路总电阻最大，电流最小由图象知，此时灯泡两端电压，电流为0.2A，由串联电路特点和欧姆定律可得，变阻器两端电压：，所以电源电压，灯泡正常发光时两端电压为6V，由图象知，此时电路中电流等于灯泡的额定电流0.6A，变阻器连入电路的阻值：，所以滑片不在b端，故D错误；
A、由图象知，灯泡电流随两端电压增大而增大，且电压变化大于电流变化，侧灯泡电阻逐渐增大，滑片移动过程中，当灯泡两端电压时，通过的电流为，此时灯泡电阻最小，由欧姆定律可得，灯泡的最小电阻：故A错误；
B、由图象知，灯泡两端电压为4V时，通过灯泡的电流为0.5A，灯L与的定值电阻串联，由串联电路特点和欧姆定律可知，此时两端电压，总电压，符合将两者连入电压为9V电路的条件，则每秒消耗电能：，故B正确；
C、由并联电路的电压特点知，灯L与的定值电阻并联接入电压为6V的电路时，，由图象知，此时通过灯泡的电流，灯泡的电功率，的电功率：，电路总功率：，故C错误。
故选：ACD。
6.答案：（1）断开开关
（2）电压表的正负接线柱接反了
（3）不相同
（4）实验数据太少，不具普遍
解析：（1）为了保护电路，在连接电路时，开关应处于断开状态，刚接好最后一根导线，电压表的指针就发生了偏转，由此可知在连接电路时，他忘记断开开关了。
（2）在测量两端的电压时，图乙中电压表的指针反向偏转，说明电压表的正负接线柱接反了。
（3）该实验中，应选用不同规格的灯泡做实验，这样是为了让结论具有普遍性。
（4）本实验没有进行多次测量，只凭一组实验数据得出的结论具有偶然性，不能得出普遍规律，故应更换规格不同的灯泡进行多次实验。
7.答案：（1）
（2）
（3）
解析：解：（1）根据得，冰壶对地面的压强
（2）设，则冰壶在OA段所用的时间段所用的时间，则全程的平均速度
（3）由于冰壶在OA段做匀速直线运动，即推力，则人对冰壶做功的功率为
