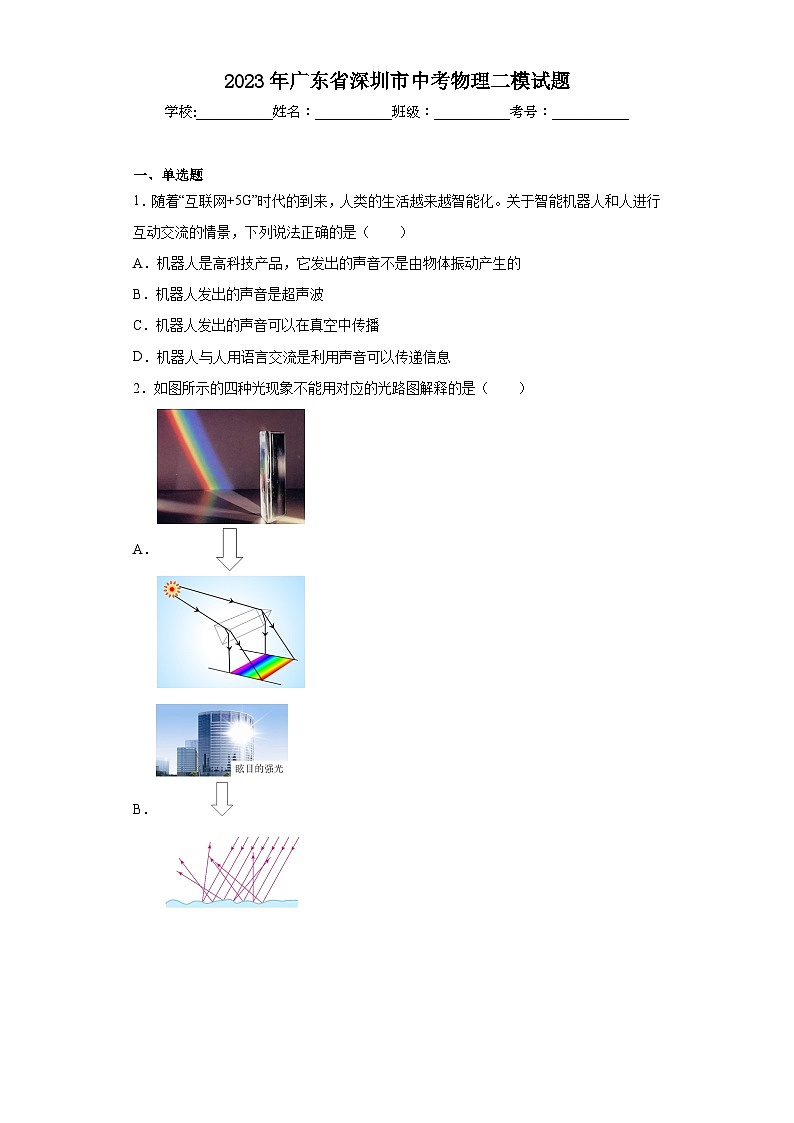

2023年广东省深圳市中考物理二模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．随着“互联网+5G”时代的到来，人类的生活越来越智能化。关于智能机器人和人进行互动交流的情景，下列说法正确的是（　　）
A．机器人是高科技产品，它发出的声音不是由物体振动产生的
B．机器人发出的声音是超声波
C．机器人发出的声音可以在真空中传播
D．机器人与人用语言交流是利用声音可以传递信息
2．如图所示的四种光现象不能用对应的光路图解释的是（　　）
A．
B．
C．
D．

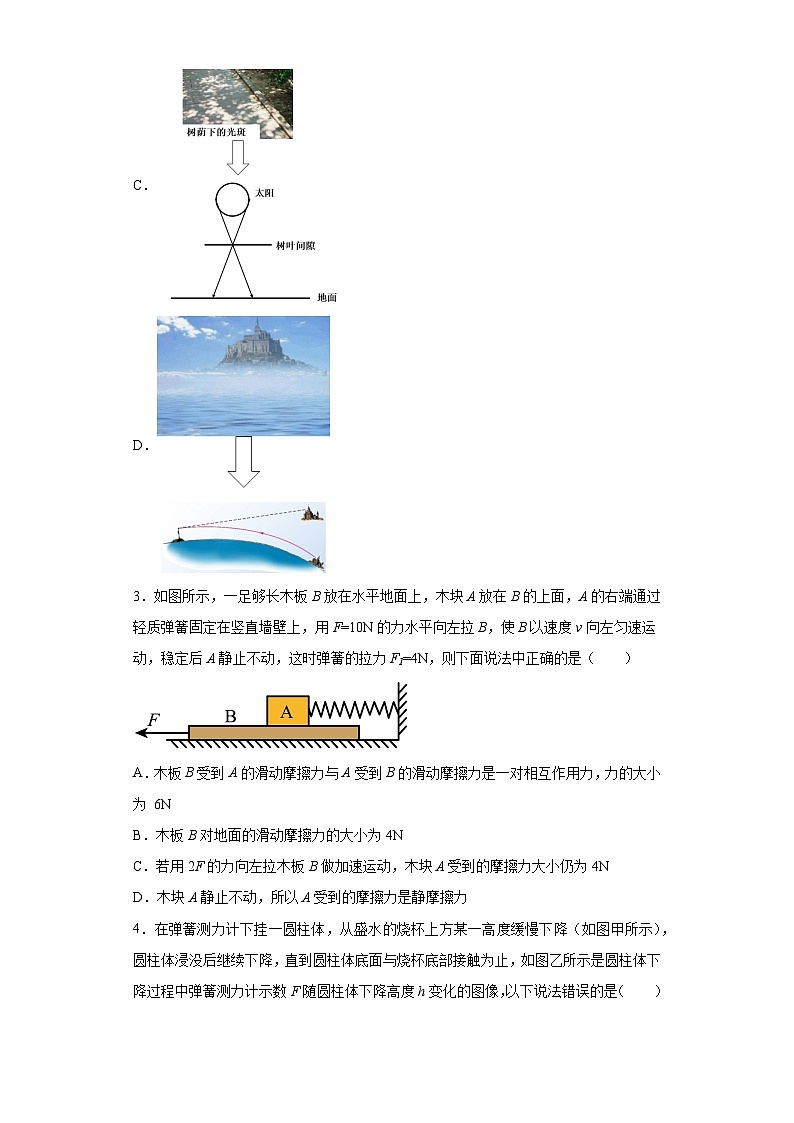

3．如图所示，一足够长木板B放在水平地面上，木块A放在B的上面，A的右端通过轻质弹簧固定在竖直墙壁上，用F=10N的力水平向左拉B，使B以速度v向左匀速运动，稳定后A静止不动，这时弹簧的拉力F1=4N，则下面说法中正确的是（　　）

A．木板B受到A的滑动摩擦力与A受到B的滑动摩擦力是一对相互作用力，力的大小为 6N
B．木板B对地面的滑动摩擦力的大小为4N
C．若用2F的力向左拉木板B做加速运动，木块A受到的摩擦力大小仍为4N
D．木块A静止不动，所以A受到的摩擦力是静摩擦力
4．在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降（如图甲所示），圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止，如图乙所示是圆柱体下降过程中弹簧测力计示数F随圆柱体下降高度h变化的图像，以下说法错误的是（　　）

A．浸入过程中，浮力先变大，后不变
B．圆柱体受到的最大浮力是8N
C．圆柱体的体积是8×10-4m3
D．圆柱体密度是1.0×103kg/m3
5．探究某物质熔化和沸腾的实验如图甲所示，把100g某种固体碾碎放入试管中，插入温度计，再将试管放在装有水的烧杯中加热（物质在相同时间内吸收的热量相等）。根据实验数据画出的图像如图乙所示，从开始加热到实验结束的10min内消耗4g酒精，酒精的热值3.0×107J/kg，这种物质的液态比热容c=1.5×103 J/(kg·℃)，下列选项错误的（　　）

A．该物质在第5min末的内能大于第4min末的内能
B．在AB段和BC段，该物质吸收的热量相同
C．该物质固态时的比热容为3.0×103 J/(kg·℃)
D．该装置能量的转化效率为50%
6．如图甲所示的电路，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P从一端至另一端，滑动变阻器消耗的电功率与电流关系如图乙所示。则（　　）

A．滑动变阻器的最大阻值是10Ω
B．图乙中C点为滑片P在滑动变阻器最右端
C．电源电压为8V
D．电路消耗的最大电功率为14.4W
7．如图是我国内首辆磁浮空轨列车——“兴国号”。其运行原理是通过电磁力实现列车与轨道之间的无接触的悬浮和导向，再利用直线电机产生的电磁力牵引列车运行的。下列图中与其工作原理相同的是（　　）

A． B．
C． D．

二、填空题
8．两小车 A、B分别在同一直线上的 C、D两点（C、D间距为20m），同时相向做直线运动，它们的s—t图像分别如图甲、乙所示。若A、B的速度分别为vA、vB，则：

（1）A车做的 ___________直线运动（选填“匀速”或“变速”），vA___________vB（选填“>”、“=”或“<”）；
（2）经过6s，两车相距 ___________m，A车再运动___________s到达D点。
9．晚上，小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的 _____（选填“直线传播”“反射”或“折射”）现象。如图所示，水平向左缓慢推动玻璃窗，则小明通过玻璃窗看到的像 _____（选填“向左运动”、“向右运动”或”静止不动”），像的大小 _____（选填“变大”、“交小”或“不变”）。

10．如图﹣1所示，放在水平地面上的物体受到方向不变的水平拉力F的作用，F的大小与时间t的关系如图﹣2所示，物体运动速度v与时间t的关系如图﹣3所示。0~2s内物体受到的摩擦力为 _____N；2~4s内物体的机械能 _____（选填“变大”、“变小”或“不变”）；4~6s内拉力F所做的功为 _____J，功率为 _____W。

11．如图所示，电源电压恒定不变，当所有开关闭合时，电路能安全工作，电流表A2的示数_________（选填“大于”“小于”或“等于”）电流表A1的示数，若将滑片P向右移动，电压表的示数将_________（选填“变大”“变小”或“不变”）。


三、作图题
12．如图所示，画出使杠杆AOB在如图所示位置静止时所用最小力F及其力臂。

13．如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。


四、实验题
14．在“探究凸透镜成像规律”的实验中：
（1）光具座的长度为1m，如果有焦距为10cm、25cm的两块凸透镜，应该选择焦距为 _____cm的凸透镜完成实验；实验前应调整烛焰、凸透镜和光屏的中心在同一高度；
（2）当蜡烛、凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像，可利用此成像原理可以制成 _____（选填“照相机”、“投影仪”或“放大镜”）；

（3）实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到，在图甲的基础上，拿掉光屏，用肉眼在如图乙所示的 _____（选填“A”、“B”或“C”）位置沿图示方向能看到这个实像；
（4）在图甲的光屏上得到了清晰的烛焰像，某同学将自己的眼镜片放在凸透镜前，光屏上的像变模糊了，适当向左移动光屏，屏上的像就又清晰了，由此可判断该同学是 _____（选填“近视”或“远视”）眼。
（5）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是 _____。
A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C．这是烛焰发出的光经凸透镜表面反射形成的像
（6）图丙中O为凸透镜的光心，F为焦点，请画出烛焰上的S点发出的光线SA经凸透镜后的出射光线。_____
15．如图所示是小明“探究浮力的大小跟排开液体所受重力的关系”实验。

（1）将空心物体A竖直挂在弹簧测力计上，弹簧测力计指针静止时示数如图甲所示，该弹簧测力计量程为______N，物体A所受重力为_______N；
（2）测出空小桶B所受重力为1.4N，将物体A轻轻放入盛满水的溢水杯中，同时用空桶B收集溢出的水，A静止时如图乙所示，则物体A受到的浮力为_______N；将盛有溢出水的小桶B挂在弹簧测力计下，测出小桶B和溢出水的总重为3.4N，记录、分析实验数据，可得出实验结论：物体A排开水的重力_______（选填“大于”“小于”或“等于”）A受到的浮力；
（3）为了得到普遍结论，同学小红用小明以上实验方案和器材多次测量取平均值，这样的做法_______（选填“合理”或“不合理”）；
（4）完成以上操作后，小明往A中加入沙子进行实验（每次加入沙子后物体A没有被浸没，也没有触杯底），得到4组数据如表：
次数
1
2
3
4
桶B的重力G/N
1.4
1.4
1.4
1.4
物体A与沙子的总重力G/N
2.4
2.8
3.2
3.4
桶B与溢出水的总重力G/N
3.8
4.2
4.6
4.8
实验中，加入沙子越多，桶A浸入水中就越_______（选填“深”或“浅”）；分析以上探究过程可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于_______。
16．如图甲所示为“伏安法”测量小灯泡电功率的实验装置，小灯泡的额定电压为2.5V。

（1）连接电路时，开关应______（选填“断开”或“闭合”）；
（2）图甲中有一根导线连接错误，请你把它找出来并打上“×”，再用笔重新画一根正确连接的导线______；
（3）改正电路后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数恰好为2.5V，此时电流表的示数如图乙所示，其读数为______A，由此可知小灯泡的额定功率P额＝______W；继续调节滑动变阻器的滑片P，使电压表的示数为1.25V，此时小灯泡的实际功率为P实，则P实______（选填“＞”、“＜”或“＝”）；
（4）在实际测量的过程中，调节滑片P使滑动变阻器接入电路中的电阻减小ΔR滑、两端电压减小ΔU滑，相应的小灯泡的阻值变化ΔRL、两端电压变化ΔUL，则ΔR滑______ΔRL，ΔU滑______ΔUL（两空均选填“＞”、“＜”或“＝”）。

五、计算题
17．如图所示，一个重力为6N，密度为6g/cm3的合金块，悬挂在轻质杠杆的A点，O为支点，OA长10cm，此时合金块浸没在某种液体中。杠杆右边B点吊着重力为0.7N的物体，OB长70cm，杠杆在水平位置平衡。不计绳重及转轴处摩擦，求：
（1）合金块的体积；
（2）A端受到绳子的拉力大小；
（3）该液体密度为多少。

18．如图所示，图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳口感。小明了解到电饭锅的简化电路如图乙所示、R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三档的转换。当S1闭合，S2连接触点A时，处于高温档，高温档功率为1100W。已知R1=55Ω，电热丝的电阻不随温度变化。求：
（1）图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅在高温档产生的热量；
（2）电饭锅处于低温档时，正常工作消耗的电功率大小；
（3）用电高峰时电路的实际电压降为198V。向锅内装2kg温度为20℃的排骨汤，用高温档连续工作100s，汤的温度升高到30℃。求此时电饭锅的加热效率（百分号前保留1位小数）。（已知排骨汤的比热容c汤=4.2×103J/（kg∙℃））


六、综合题
19．黄旭华是中国的“核潜艇之父”，为我国核潜艇事业做出巨大的贡献。核潜艇是国家的战略重器，是维护国家安全的基石之一。图甲是核潜艇的外观。

（1）核潜艇在海面下的100m的深处水平匀速行驶过程中，遇到紧急情况，迅速调整艇身仰角（与水平方向的夹角）至30°开始上浮，上浮过程中潜艇始终以不变的速度沿艇身方向行驶，潜艇的深度计显示的潜艇在海面下的深度随时间变化的关系如图乙，则潜艇在第80s时受到海水压强为______Pa（潜艇高度不计，海水密度取1.0×103kg/m3， g取10N/kg），上浮过程中（第50s至第100s）潜艇的速度大小为_____m/s；
（2）流动的海水属于流体，核潜艇在海里行驶要考虑流体压强和流速的关系。如图丙所示是演示“流体压强和流速的关系”实验装置，U形管中装有水，直径相同的a、b两管中的水静止时液面相平。如果在右端c处往装置里急吹气，导致b管上方气流速度____（选填“大于”、“等于”或“小于”）a管上方的气流速度，b管与a管的水面上方形成气压差，U形管中____（选填“a”或“b”）管水面升高，_____（选填“a”或“b”）管水面降低，如果升高端的液面比原来升高了5cm，则此时U形管底部d处左右两侧液体压强差为______Pa。（g取10N/kg）
20．随着人们生活水平的提高，汽车已进入平常百姓的家庭。关于小汽车的问题，请你用学过的物理知识解答下面的问题：
（1）加油时驾驶室内弥漫着汽油味，这是由于汽油分子做 ___________的结果；
（2）发动机中汽油的热值是4.6×107J/kg，现有汽油500g，如果燃烧其中一半，剩余汽油的热值将 ___________（选填“变小”、“不变”或“变大”）；
（3）甲车两侧远光灯的规格均为“12V 60W”，供电的蓄电池电压为12V，最大容量为60Ah。某天晚上，该车熄火时忘记关闭远光灯，则车上蓄电池最多能供两个远光灯正常工作 ___________h。第二天由于蓄电池的电能耗尽，甲车无法启动，需要借用乙车的蓄电池“搭电”启动，“搭电”时，先用电线将甲车蓄电池的正极与乙车蓄电池的 ___________极相连，再将另两个电极用电线连通（如果误接，蓄电池会被短路）；
（4）为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅F的开关S1闭合，若未系安全带（安全带控制开关S2断开）仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭，下列电路图设计最合理的是 ___________。
A．        B．
C． D．

参考答案：
1．D
【详解】A．声音是由物体振动产生的。机器人是高科技产品，它发出的声音由扬声器发出，也是由物体振动产生的，故A错误；
B．机器人发出的声音人耳能够听到，所以不是超声波，故B错误；
C．声音的传播需要介质，不能在真空中传播，所以机器人发出的声音不可以在真空中传播，故C错误；
D．声音有传递信息和传播能量的作用，机器人与人用语言交流属于利用声音传递信息，故D正确。
故选D。
2．B
【详解】A．一束太阳光通过三棱镜被分解成七种色光的现象叫光的色散，会形成一条彩色光带，故A不符合题意；
B．眩目的强光是由玻璃墙镜面反射引起的，而对应的光路图是漫反射现象，故B符合题意；
C．树荫下的光斑是太阳经森林叶子间的缝隙形成的实像，即小孔成像，故C不符合题意；
D．海市蜃楼是一种因为光的折射和全反射而形成的自然现象，是地球上物体反射的光经大气折射而形成的虚像，故D不符合题意。
故选B。
3．C
【详解】A．A处于静止状态，A受水平向右的拉力和水平向左的摩擦力，这两个力是一对平衡力，大小相等，故摩擦力为4N，又因为物体间力的作用是相互的，则物体B受到A对它水平向右的摩擦力的大小为4N，故A错误；
B．由于B做匀速直线运动，则B受到水平向左的拉力和水平向右的两个摩擦力，物体B处于三力平衡状态，A对B的摩擦力4N，则地面对B的摩擦力为
10N-4N=6N
故B错误；
C．若用2F的力拉木板B，B开始加速，但是A与B间压力不变，接触面粗糙程度不变，故摩擦力大小不变，木块A受摩擦力大小仍为4N，故C正确；
D．与木板B之间发生相对滑动，故A受到的摩擦力为滑动摩擦力，故D错误。
故选C。
4．D
【详解】AB．由图像可知，当h=0时，弹簧测力计示数F=12N，此时圆柱体处于空气中，根据二力平衡条件可知
G=F=12N
从h=3cm开始，弹簧测力计的示数变小，根据
F浮=G﹣F'
可知圆柱体受到的浮力逐渐变大，7cm开始，弹簧测力计示数F'不变，说明此时圆柱体已经浸没在水中，此时圆柱体受到的浮力达到最大，则圆柱体浸没在水中时，受到的最大浮力
F浮=G﹣F'=12N﹣4N=8N
故AB正确，不符合题意；
CD．因物体浸没时排开水的体积和自身的体积相等，由F浮=ρ液gV排得圆柱体的体积

由G=mg可得圆柱体的质量

则圆柱体的密度

故C正确，不符合题意；D错误，符合题意。
故选D。
5．D
【详解】A．由图可知，3至6min，物质吸热但温度保持50℃不变，故该物质是晶体，在熔化的过程中，吸收热量，但温度不变，内能变大，即该物质在第5min末的内能大于第4min末的内能，故A正确，不符合题意；
B．由于用同一个热源加热，在相同时间内，物质吸收的热量是相同的，从开始加热（A点）到开始熔化（B点）用时3分钟，晶体熔化的时间（BC段）用时也是3 min，所以，在AB段和BC段该物质吸收的热量相同，故B正确，不符合题意；
C．AB段为固态，CD段为液态，固态加热的时间为3min，液态加热的时间2min。用相同的热源加热，在相同的时间内吸收的热量是相同的，即AB段为吸热是CD段的1.5倍
Q固=1.5Q液 ①
AB段升高的温度为

CD段升高的温度为

根据，结合①，则有

该物质固态时的比热容为

故C正确，不符合题意；
D．CD段（加热2 min）吸收的热量为
Q液=cm(t﹣t0)=1.5×103J/(kg·℃)×0.1kg×40℃=6×103J
由图可知从开始加热到实验结束共用10min，故从开始加热到实验结束该物质吸收的热量

4g酒精完全燃烧放出的热量
Q放=m酒精q=0.004kg×3.0×107J/kg=1.2×105J
这种装置能量的转化效率

故D错误，符合题意。
故选D。
6．D
【详解】A．由图甲可知该电路为R和R0的串联电路，电流表测电路中的电流，电压表测R两端的电压；当滑动变阻器接入的阻值最大时，电路总电阻最大，由欧姆定律可知电路中的电流最小，由图乙可知，电路中的电流最小为I1=0.4A，此时滑动变阻器的功率为P1=3.2W，由P=I2R可知滑动变阻器的最大阻值为

故A不符合题意；
B．由图乙可知C点时电路中的电流最大，由欧姆定律可知，此时电路中的总电阻最小，由串联电路的电阻特点可知，滑动变阻器接入电路的电阻应最小，由图甲可知，滑片P应在滑动变阻器最左端，故B不符合题意；
C．当电路中的电流为0.4A时，由欧姆定律可知滑动变阻器两端的电压为
U1=I1R=0.4A×20Ω=8V
由串联电路的电压特点可知电源电压为
U=U0+U1=I1R0+U1=0.4A×R0+8V①
由图乙可知，当电路中的电流为I2=0.6A时，滑动变阻器的功率为P2=3.6W，由P=UI可知此时滑动变阻器两端的电压为

由串联电路的电压特点可知电源电压为
U=U0′+U2=I2R0+U2=0.6A×R0+6V②
联立①②解得
R0=10Ω，U=12V
故C不符合题意；
D．当滑动变阻器接入电路的阻值为0Ω时，电路中只有R0，此时电路总功率最大，则电路最大总功率为

故D符合题意。
故选D。
7．A
【详解】磁悬浮列车利用直线电机产生的电磁力牵引列车运行，和电动机的工作原理完全相同，所以磁悬浮列车获得动力的原理是通电导体在磁场中受到力的作用。
AD．扬声器的工作原理是通电导体在磁场中受到力的作用，话筒的工作原理是电磁感应，故A符合题意，D不符合题意；
B．闭合开关，电磁铁会吸引小铁钉，这是电流的磁效应，故B不符合题意；
C．闭合开关，导线附近的小磁针的方向会发生偏转，这是电流的磁效应，故C不符合题意。
故选A。
8． 匀速 < 14 44
【详解】（1）[1]图甲中，A车的路程和时间成正比，故A做匀速直线运动。
[2]A的速度

B的速度

所以vA （2）[3]由图甲知，经过6s，A走过的路程是sA=2.4m，由图乙知，经过6s，B走过的路程为sB=3.6m，两车相距
Δs-sB-sA=20m-3.6m-2.4m=14m
[4]A到D的距离
sAD=20m-2.4m=17.6m
到达D的时间

9． 反射 静止不动 不变
【详解】[1]平面镜成像原理是光的反射，因此小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的反射现象。
[2]由于灯在平面镜中成像时，像与灯关于平面镜对称，水平向左缓缓推动玻璃窗，看到的像是静止不动的。
[3]根据平面镜成像特点：物与像大小相等，所以像的大小不变。
10． 1 变大 1.6 0.8
【详解】[1]由图3可知0~2s内物体保持静止，由图2可知此时的拉力大小为1N，由二力平衡条件可知，此时物体受到的摩擦力
f=F1=1N
[2]由图3可知2~4s内物体的速度不断增加，此时物体的质量保持不变，根据动能大小的影响因素可知，物体的动能增加；2~4s内物体的质量和高度不变，根据重力势能大小的影响因素可知，物体的重力势能不变；根据机械能等于动能和势能之和可知，此时物体的机械能变大。
[3]由图3可知，4~6s内物体做匀速直线运动，速度大小为0.4m/s，由可知，物体运动的距离为
s=vt=0.4m/s×(6s-4s)=0.8m
由图2可知，此时的拉力F3=2N，拉力F做的功为
W=F3s=2N×0.8m=1.6J
[4]4~6s内拉力做功的功率为

11． 小于 不变
【详解】[1][2]由电路图知，当所有开关闭合时，三个电阻并联，电流表A1测量干路中的电流，电流表A2测量通过R1和R2的总电流，由于并联电路中干路中的电流等于各支路电流之和，所以电流表A2的示数小于电流表A1的示数；电压表测量电源电压，由于电源电压不变，所以将滑片P向右移动时，电压表的示数将不变。
12．
【详解】根据杠杆平衡条件可知，在阻力与阻力臂的乘积一定的情况下，要最省力，即动力臂最长；由图知OA比OB长，所以OA作动力臂最长，最省力，过A点垂直于OA向上作垂线段，就得到动力F，OA即为其力臂L，如下图所示

13．
【详解】由铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，可知，两灯的额定电压相等，都等于220V，当开关S闭合时，两灯都能正常工作，其实际电压等于额定电压，两灯需并联在电路中；开关要接在火线和灯之间；三孔插座的接法：左零右火中接地；如图所示

14． 10 照相机 C 远视 B
【详解】（1）[1]光具座的长度是1m，根据凸透镜实验的光具座至少为凸透镜焦距的4倍，所以凸透镜选择10cm。
（2）[2]由图可知，此时的物距大于像距，成倒立、缩小的实像，是照相机的应用。
（3）[3]凸透镜成实像时，像与物体在蜡烛的两侧，此时应在蜡烛的异侧透过凸透镜观察实像，故应在C处。
（4）[4]将另一只眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像也变得模糊了，向左移动光屏（即像变近了），又可以在光屏上看到烛焰清晰的像，说明该眼镜对光线有会聚作用，是凸透镜，应用于远视眼镜，由此可判断该同学是远视眼。
（5）[5]据题可知，此时成的是正立、放大的像。
A．若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故A错误，不符合题意；
B．若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确，符合题意；
C．若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误，不符合题意。
故选B。
（6）[6]平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，如图所示，S'为像点，然后完成光路图，如图所示：

15． 0~5 2 2 等于 不合理 深 排开的液体所受的重力
【详解】（1）[1]由图甲可知，弹簧测力计量程为0~5N。
[2]由图甲可知，测力计的分度值是0.2N，故此时测力计的示数是2N，即物体A所受重力为2N。
（2）[3]由图乙可知，物体A处于漂浮状态，由物体漂浮的条件可知，物体A受到的浮力与物体A的重力大小相同，即

[4]小桶B所受重力为1.4N，小桶B和溢出水的总重为3.4N，则物体A排开的水重

故物体A排开水的重力等于A受到的浮力。
（3）[5]为了得到更普遍的结论，应换用不同液体和物体进行多次实验，而不是用原来的方案和器材多次测量取平均值，故这样的做法不合理。
（4）[6]由表中数据可知，加入沙子越多，物体A排开水的重力越大，说明桶A浸入水中就越深，同时桶B与溢出水的总重力与桶B的重力之差等于物体A与沙子的总重力，故可以得到的结论是：浸在液体中的物体受到向上的浮力，浮力大小等于排开的液体所受的重力。
16． 断开 0.32 0.8 ＞ ＞ =
【详解】（1）[1]为保护电路，连接电路时，开关应断开。
（2）[2]图中电流表与灯并联了，电压表与灯串联了，应该使电流表与灯串联，电压表与灯并联，改正后如下图所示：

（3）[3]根据图甲可知电流表选用小量程，分度值为0.02A，则图乙中电流表的示数为0.32A。
[4]小灯泡的额定功率为
P额＝UI＝2.5V×0.32A＝0.8W
[5]电压表的示数为1.25V时，即实际电压为额定电压的一半，若灯泡的电阻不变，由可知，灯泡的实际功率变为额定功率的四分之一；但灯泡的电阻要随温度的变化而变化，当灯泡两端的电压减小时，通过灯的电流变小，根据P＝UI可知灯的实际功率减小，灯丝的温度降低，灯泡的电阻减小，根据可知，当小灯泡两端的实际电压为额定电压一半时，小灯泡的实际功率大于。
（4）[6]在实际测量过程中，调节滑动变阻器接入电路中的电阻减小时，变阻器两端的电压减小，则灯泡两端的电压增大，电路中电流也增大，根据欧姆定律可知电路中总电阻变小，由于灯泡两端的电压增大，电流增大，则灯泡的实际功率变大，灯丝的温度升高，则灯泡的电阻会变大，根据R总＝R滑+RL可知：只有当变阻器接入电路中的电阻减小量ΔR滑大于灯泡的阻值增加量ΔRL才会使得总电阻变小，即ΔR滑＞ΔRL。
[7]图中小灯泡和滑动变阻器串联，由串联电路的电压特点可知
U＝U滑+UL
由于电源电压不变，所以小灯泡两端电压的增大量ΔUL与滑动变阻器两端电压的减小量ΔU滑相等，即ΔU滑＝ΔUL。
17．（1）100cm3；（2）4.9N；（3）1.1×103kg/m3
【详解】解：（1）由题意可知，合金块的重力为G=6N，合金块的密度

故合金块的体积

（2）设A端受到的绳子拉力为F，B端的绳子拉力为F，由受力分析可知，B端的绳子拉力F等于物体的重力G物，即
F=G物=0.7N
因杠杆处于水平平衡状态，故由杠杆的平衡原理可得
F×OA=F×OB
解得A端受到的绳子拉力

（3）对合金块受力分析可知，合金块受到向下的重力G，向上的绳子拉力F，向上的液体的浮力F浮，因合金块处于受力平衡状态，故由力的平衡可得
G=F+F浮
解得合金块所受浮力
F浮=G-F=6N-4.9N=1.1N
故由F浮=ρ液gV排可得，该液体的密度

答：（1）合金块的体积为100cm3；
（2）A端受到绳子的拉力大小为4.9N；
（3）该液体密度为1.1×103kg/m3。
18．（1）；（2）；（3）
【详解】解：（1）由图丙可知，本次煮饭过程中电饭锅在高温档工作的时间

在高温档产生的热量

（2）当S1闭合，S2连接触点A时，R1、R2并联接入电路，电路处于高温档，电路电流

已知R1=55Ω，则流过R1的电流

流过R2的电流

R2的电阻

当开关S1断开，S2接B时，R1、R2串联接入电路，电路处于低温档，则低温档功率

（3）锅内汤吸收的热量

当S1闭合，S2连接触点A时，R1、R2并联接入电路，电路处于高温档，此时电路电压为198V，则此时电路实际功率

电路工作100s消耗的电能

电饭锅的加热效率

答：（1）本次煮饭过程中电饭锅在高温档产生的热量为；
（2）电饭锅处于低温档时，正常工作消耗的电功率大小为；
（3）电饭锅的加热效率为。
19． 4×105 2 小于 a b 1000
【详解】（1）[1][2]核潜艇在海面下的100m的深处水平匀速行驶过程中，由乙图可求潜艇上浮速度

则潜艇在第80s时所处的深度

则潜艇在第80s时受到的压强

（2）[3]由丙图发现b管上方横截面积比a管上方横截面积大，则b管上方气流速度小于a管上方的气流速度。
[4][5]由于流体流速大的位置压强小，所以b管与a管的水面上方形成气压差，a管的水面上方气流速度大，压强小，则a管水面升高，b管水面降低。
[6]升高端的液面比原来升高了5cm，则两侧液面高度差为10cm，则两侧液体压强差

20． 无规则运动 不变 6 正 B
【详解】（1）[1]加油时驾驶室内弥漫着汽油味，是扩散现象，说明汽油分子在不停地做无规则运动。
（2）[2]根据热值是燃料的属性可知，当汽油烧掉一半以后，剩下的汽油的热值是不变的。
（3）[3]甲车两侧远光灯并联，总功率为
P=2×60W=120W
由P=UI可得总电流为

由可得，车上蓄电池最多能供两个远光灯正常工作的时间为

[4]因甲、乙两车正负极依次串联时会造成电源短路，烧坏电源，所以，两车“搭电”启动时，先用电线将甲车蓄电池的正极与乙车蓄电池的正极相连，再将另两个电极用电线连通（此时两电池并联，不会造成电源短路）。
（4）[5]A．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；
B．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且有保护电阻不会出现电源短路，故B符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故C不符合题意；
D．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意。
故选B。
