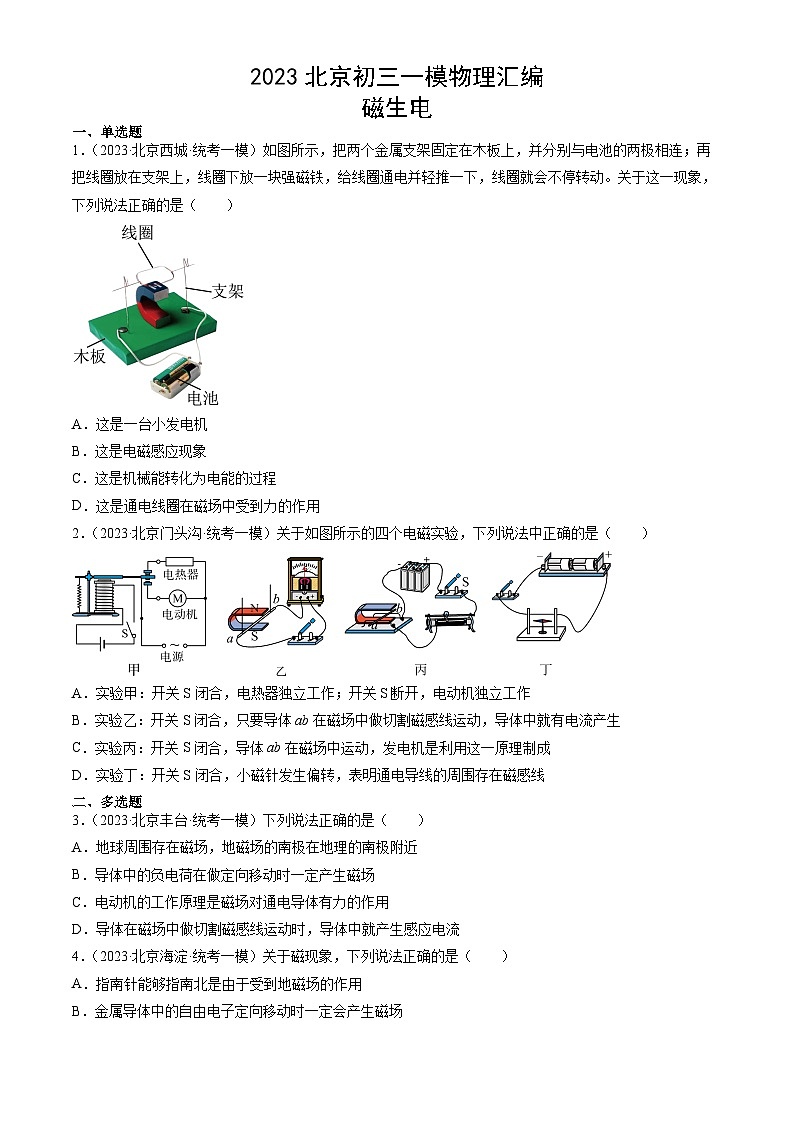

2023年北京初三一模物理分类汇编：磁生电

2023北京初三一模物理汇编

磁生电

一、单选题

1．（2023·北京西城·统考一模）如图所示，把两个金属支架固定在木板上，并分别与电池的两极相连；再把线圈放在支架上，线圈下放一块强磁铁，给线圈通电并轻推一下，线圈就会不停转动。关于这一现象，下列说法正确的是（　　）

A．这是一台小发电机

B．这是电磁感应现象

C．这是机械能转化为电能的过程

D．这是通电线圈在磁场中受到力的作用

2．（2023·北京门头沟·统考一模）关于如图所示的四个电磁实验，下列说法中正确的是（　　）

A．实验甲：开关S闭合，电热器独立工作；开关S断开，电动机独立工作

B．实验乙：开关S闭合，只要导体ab在磁场中做切割磁感线运动，导体中就有电流产生

C．实验丙：开关S闭合，导体ab在磁场中运动，发电机是利用这一原理制成

D．实验丁：开关S闭合，小磁针发生偏转，表明通电导线的周围存在磁感线

二、多选题

3．（2023·北京丰台·统考一模）下列说法正确的是（　　）

A．地球周围存在磁场，地磁场的南极在地理的南极附近

B．导体中的负电荷在做定向移动时一定产生磁场

C．电动机的工作原理是磁场对通电导体有力的作用

D．导体在磁场中做切割磁感线运动时，导体中就产生感应电流

4．（2023·北京海淀·统考一模）关于磁现象，下列说法正确的是（　　）

A．指南针能够指南北是由于受到地磁场的作用

B．金属导体中的自由电子定向移动时一定会产生磁场

C．条形磁体周围的磁场是由磁感线组成的

D．闭合回路中的一部分导体在磁场中运动时一定会产生感应电流

三、实验题

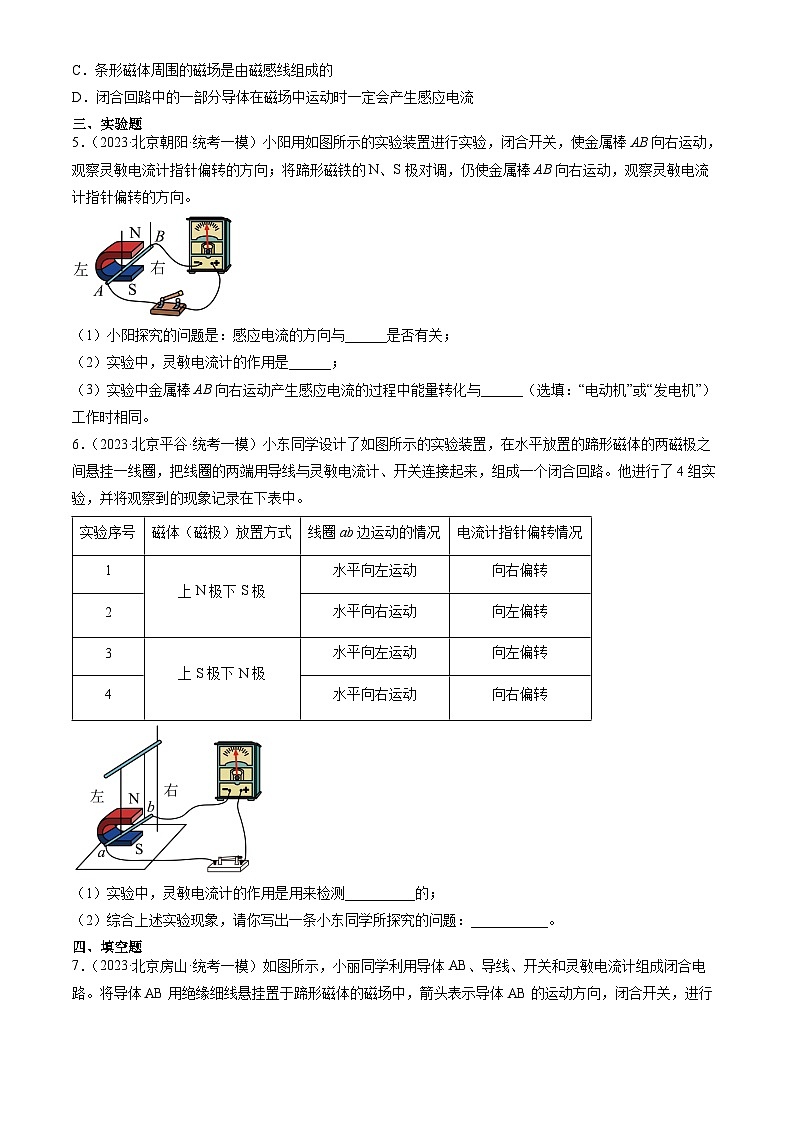

5．（2023·北京朝阳·统考一模）小阳用如图所示的实验装置进行实验，闭合开关，使金属棒AB向右运动，观察灵敏电流计指针偏转的方向；将蹄形磁铁的N、S极对调，仍使金属棒AB向右运动，观察灵敏电流计指针偏转的方向。

（1）小阳探究的问题是：感应电流的方向与______是否有关；

（2）实验中，灵敏电流计的作用是______；

（3）实验中金属棒AB向右运动产生感应电流的过程中能量转化与______（选填：“电动机”或“发电机”）工作时相同。

6．（2023·北京平谷·统考一模）小东同学设计了如图所示的实验装置，在水平放置的蹄形磁体的两磁极之间悬挂一线圈，把线圈的两端用导线与灵敏电流计、开关连接起来，组成一个闭合回路。他进行了4组实验，并将观察到的现象记录在下表中。

（1）实验中，灵敏电流计的作用是用来检测__________的；

（2）综合上述实验现象，请你写出一条小东同学所探究的问题：___________。

四、填空题

7．（2023·北京房山·统考一模）如图所示，小丽同学利用导体AB、导线、开关和灵敏电流计组成闭合电路。将导体AB用绝缘细线悬挂置于蹄形磁体的磁场中，箭头表示导体AB的运动方向，闭合开关，进行探究实验：将导体AB向左运动，观察灵敏电流计指针向右偏转，如图甲所示；将导体AB向右运动，观察灵敏电流计指针向左偏转，如图乙所示。请你根据小丽的实验步骤及现象，写出她所探究的问题：______。

参考答案

1．D

【详解】A．发电机将机械能转化为电能，电路中没有电源，而此装置中有电源，故A错误；

B．电磁感应现象是将机械能转化为电能，而该装置是将电能转化为机械能，故B错误；

C．给线圈通电并轻推一下，线圈就会不停转动，说明该装置是将电能转化为机械能，故C错误；

D．金属支架固定在木板上，并分别与电池的两极相连，说明线圈中有电流通过；线圈下放一块强磁铁，轻推一下线圈，线圈开始转动，说明通电导体在磁场中受到力的作用，故D正确。

故选D。

2．B

【详解】A．开关S闭合，电磁铁有磁性，吸引衔铁，电动机电路接通，独立工作；开关S断开，电磁铁没有磁性，衔铁在弹簧拉力作用下上移，电热器电路接通，独立工作，故A错误；

B．闭合开关后，只有导体在磁场中做切割磁感线运动时，电路中才会有感应电流，故B正确；

C．开关S闭合，导体ab在磁场中运动，说明通电导体在磁场中受力而运动，电动机是利用这一原理制成的，故C错误；

D．闭合开关S，通电导线周围存在磁场，小磁针受到磁场的作用发生偏转，表明通电导线的周围存在磁场，磁感线不是真是存在的，是一种理想模型，故D错误。

故选B。

3．BC

【详解】A．地球周围存在磁场，地磁场的南极在地理的北极附近，故A错误；

B．通电导体周围存在磁场，导体中的负电荷在做定向移动时会产生电流，电流的周围存在磁场，故B正确；

C．电动机是根据磁场对通电导体有力的作用的原理制成的，故C正确；

D．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故D错误。

故选BC。

4．AB

【详解】A．指南针是小磁针，是由于受到地磁场的作用，所以能够指南北，故A正确；

B．金属导体中的自由电子定向移动时会产生电流，电流的周围存在磁场，故B正确；

C．磁场是一种特殊的物质，是真实存在的。为了形象地描述磁场，我们引入了磁感线，并不真实存在的曲线，条形磁体周围的磁场不是由磁感线组成的，故C错误；

D．闭合电路中的一部分导体在磁场中做切割磁感线运动时，在电路中才会产生感应电流，故D错误。

故选AB。

5．     磁场方向     显示感应电流的方向     发电机

【详解】（1）[1]实验中，控制金属棒的运动方向相同，改变磁场方向，是为了探究感应电流的方向与磁场方向的关系。

（2）[2]实验中可以通过观察灵敏电流计的指针偏转方向判断感应电流方向。

（3）[3]实验中金属棒AB向右运动产生感应电流的过程中能量转化是将机械能转化为电能，此过程与发电机工作时相同。

6．     是否有电流产生     见解析

【详解】（1）[1]实验中，用灵敏电流计检测是否有电流产生，如果灵敏电流计的指针发生偏转，说明有电流产生。

（2）[2]由表中1、2实验数据，磁场方向不变，导体在磁场中运动的方向改变，电流的方向改变，可以提出：导体在磁场中运动时产生感应电流的方向与导体在磁场中运动的方向是否有关？

7．灵敏电流计指针的偏转方向与导体AB的运动方向是否有关

【详解】实验中改变了导体AB的运动方向，发现灵敏电流计的偏转方向发生了变化，说明导体AB的运动方向会影响灵敏电流计的偏转方向，所以她探究的问题是：灵敏电流计指针的偏转方向与导体AB的运动方向是否有关。
