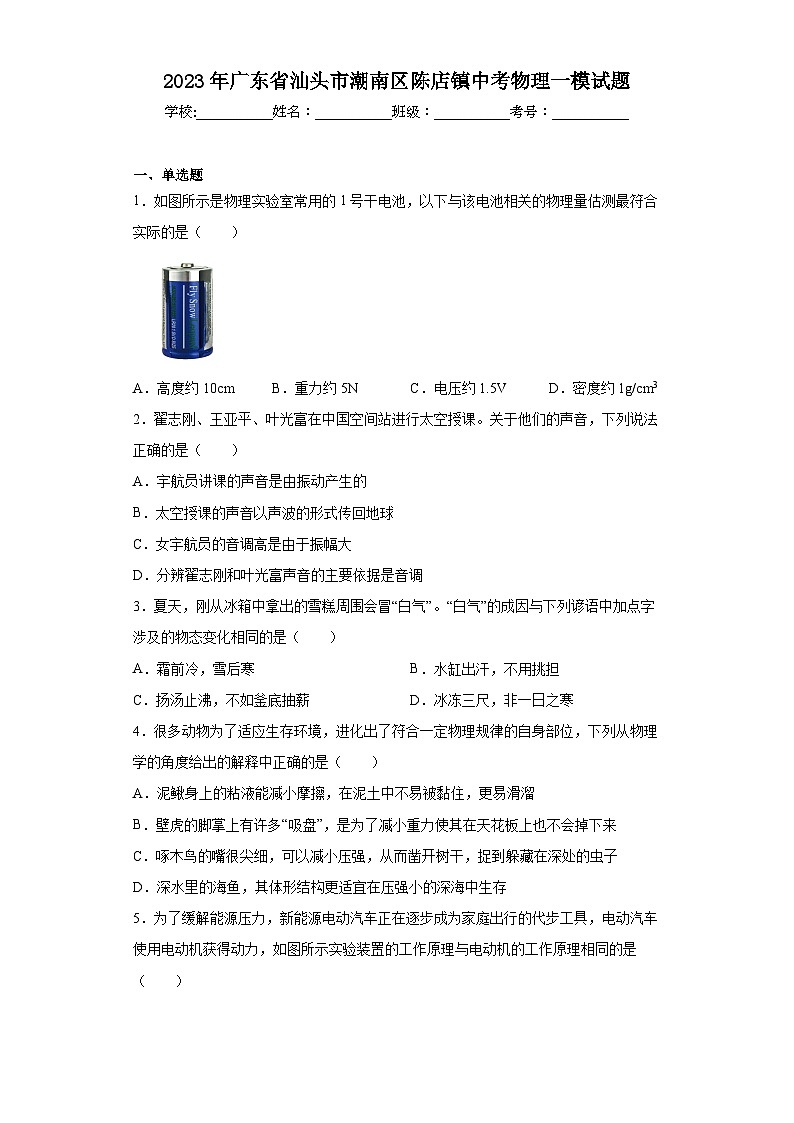

2023年广东省汕头市潮南区陈店镇中考物理一模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．如图所示是物理实验室常用的1号干电池，以下与该电池相关的物理量估测最符合实际的是（　　）

A．高度约10cm B．重力约5N C．电压约1.5V D．密度约1g/cm3
2．翟志刚、王亚平、叶光富在中国空间站进行太空授课。关于他们的声音，下列说法正确的是（　　）
A．宇航员讲课的声音是由振动产生的
B．太空授课的声音以声波的形式传回地球
C．女宇航员的音调高是由于振幅大
D．分辨翟志刚和叶光富声音的主要依据是音调
3．夏天，刚从冰箱中拿出的雪糕周围会冒“白气”。“白气”的成因与下列谚语中加点字涉及的物态变化相同的是（　　）
A．霜前冷，雪后寒 B．水缸出汗，不用挑担
C．扬汤止沸，不如釜底抽薪 D．冰冻三尺，非一日之寒
4．很多动物为了适应生存环境，进化出了符合一定物理规律的自身部位，下列从物理学的角度给出的解释中正确的是（　　）
A．泥鳅身上的粘液能减小摩擦，在泥土中不易被黏住，更易滑溜
B．壁虎的脚掌上有许多“吸盘”，是为了减小重力使其在天花板上也不会掉下来
C．啄木鸟的嘴很尖细，可以减小压强，从而凿开树干，捉到躲藏在深处的虫子
D．深水里的海鱼，其体形结构更适宜在压强小的深海中生存

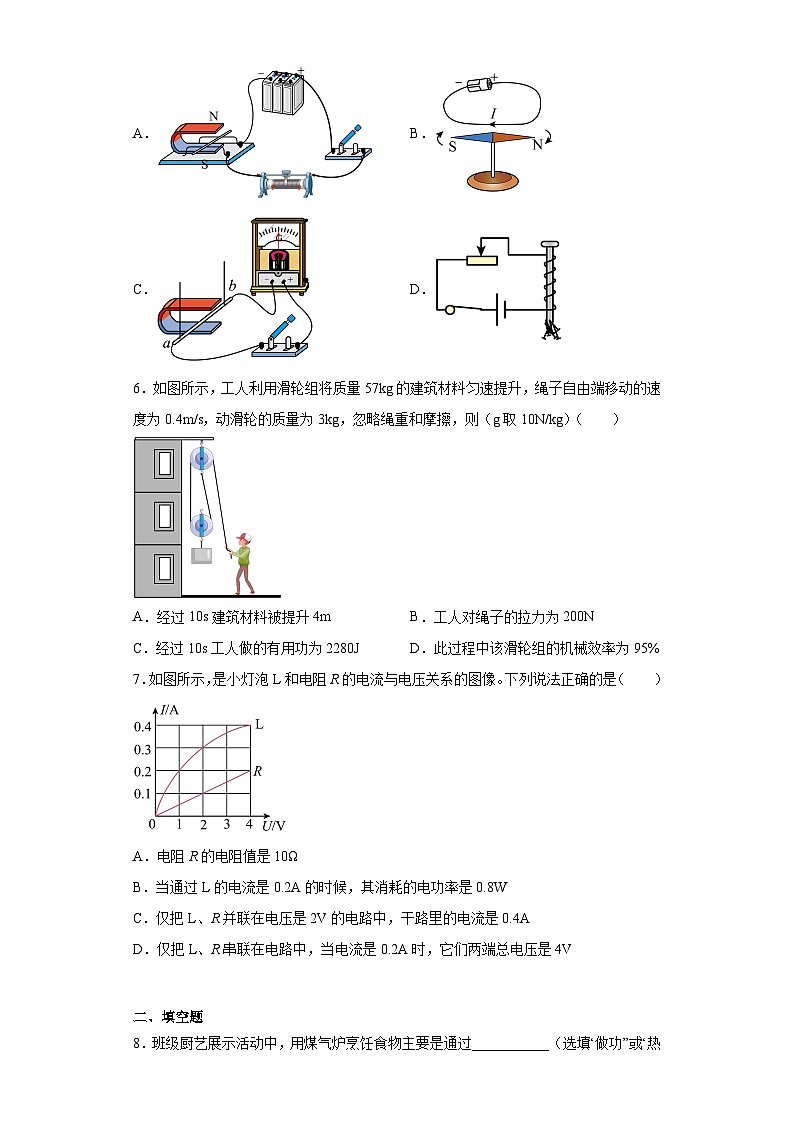

5．为了缓解能源压力，新能源电动汽车正在逐步成为家庭出行的代步工具，电动汽车使用电动机获得动力，如图所示实验装置的工作原理与电动机的工作原理相同的是（　　）
A． B．
C． D．
6．如图所示，工人利用滑轮组将质量57kg的建筑材料匀速提升，绳子自由端移动的速度为0.4m/s，动滑轮的质量为3kg，忽略绳重和摩擦，则（g取10N/kg）（　　）

A．经过10s建筑材料被提升4m B．工人对绳子的拉力为200N
C．经过10s工人做的有用功为2280J D．此过程中该滑轮组的机械效率为95%
7．如图所示，是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（　　）

A．电阻R的电阻值是10Ω
B．当通过L的电流是0.2A的时候，其消耗的电功率是0.8W
C．仅把L、R并联在电压是2V的电路中，干路里的电流是0.4A
D．仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V

二、填空题
8．班级厨艺展示活动中，用煤气炉烹饪食物主要是通过___________（选填“做功”或“热传递”）的方式增大食物的内能；现场香气四溢属于___________现象，表明分子在不停地做无规则的运动。活动结束，剩余煤气的热值___________（选填“变大”、“变小”或“不变”）。
9．孤艳阳下的天德湖畔树影婆娑，水中的鹅卵石清晰可见，湖面上的小鸟上下翻飞，景色美不胜收！其中地面上的树影是由光的_______形成的，游人看到水中的鹅卵石是光的______形成的，小鸟从水面飞上树梢，它在水中所成的像到水面距离的大小变化情况是_______。

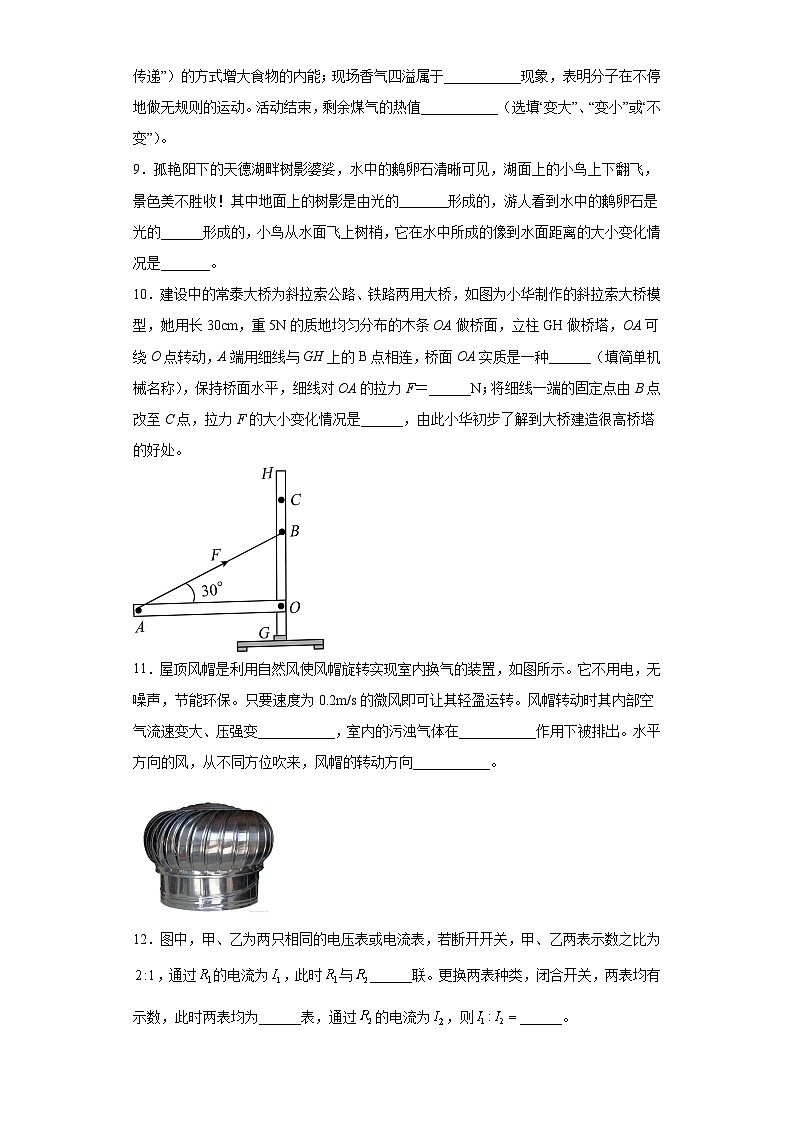

10．建设中的常泰大桥为斜拉索公路、铁路两用大桥，如图为小华制作的斜拉索大桥模型，她用长30cm，重5N的质地均匀分布的木条OA做桥面，立柱GH做桥塔，OA可绕O点转动，A端用细线与GH上的B点相连，桥面OA实质是一种______（填简单机械名称），保持桥面水平，细线对OA的拉力F＝______N；将细线一端的固定点由B点改至C点，拉力F的大小变化情况是______，由此小华初步了解到大桥建造很高桥塔的好处。

11．屋顶风帽是利用自然风使风帽旋转实现室内换气的装置，如图所示。它不用电，无噪声，节能环保。只要速度为0.2m/s的微风即可让其轻盈运转。风帽转动时其内部空气流速变大、压强变___________，室内的污浊气体在___________作用下被排出。水平方向的风，从不同方位吹来，风帽的转动方向___________。

12．图中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为，通过的电流为，此时与______联。更换两表种类，闭合开关，两表均有示数，此时两表均为______表，通过的电流为，则______。

13．洗水果时，发现芒果比油桃大，放入水中后芒果沉底、油桃漂浮，如图甲所示。它们受到的浮力大小关系为F浮芒___________F浮桃；用天平正确测量油桃的质量，所放砝码及游码位置如图乙所示，则油桃的质量是___________g；芒果的体积一定___________（>/
14．如图所示是某宾馆走廊廊灯的自动控制电路．走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压_______，同时电磁铁磁性_____，工作电路接通，灯泡发光．图中电磁铁的上端是___极。


三、作图题
15．如图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数_____-.

16．如图甲所示，实心物体被绳子拉着浸没在水中，剪断绳子后该物体运动直至静止，请在图乙画出浮力F浮随时间t变化的大致图象。

17．请在图中虚线框内画出电源和滑动变阻器的符号，并用导线连好电路。要求：开关闭合后，小磁针静止时的指向如图所示；滑动变阻器的滑片向右滑动时，电磁铁的磁性变强。


四、填空题
18．图中刻度尺的分度值为_____mm，物体的长度为______cm。

19．与毛皮摩擦过的橡胶棒因得到电子而带___________电。用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示。这两片金属箔带___________种电荷。

20．体温计是根据液体_______的规律制成的。体温计离开人体后，直管内的水银_______（选填“能”或“不能”）自动退回玻璃泡，所以体温计能离开人体读数。图中的体温计示数是___________℃。


五、实验题
21．在探究“阻力对物体运动的影响”的实验中，如图所示.

（1）让同小车从斜面上同一位置由静止开始下滑，目的是________________.
（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最_________.
（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_______运动.
（4）如图图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_______关系（选填序号）.
①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度
（5）如图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为_______N.

（6）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的___________关系（选填序号）.
①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；
22．图甲是用伏安法测未知电阻R的实验图。

(1)请用笔画线代替导线，将图甲中实物电路连接完整 _____________
(2)闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I= ______ A，则未知电阻R= _________ Ω。
(3)若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1
② ___________ ，用电压表测出电源的电压U
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx= ____________

六、计算题
23．如图所示，质量为960kg、底面积为0.5m2的石材A放在水平地面上，利用滑轮组水平拉动A，使其在20s的时间内匀速向墙靠近了4m，水平拉力F=500N，不计绳、滑轮组的质量以及绳与滑轮组之间的摩擦，g取10N/kg．求：

（1）A对水平地面的压强；
（2）A在运动过程中受到摩擦力的大小；
（3）拉力F的功率．
24．如图甲是文文同学家新买的一台冷暖空调扇，其内部简化电路如图乙所示，R1、R2均为发热电阻，R1的阻值为110Ω，M是电动机．开关S1闭合后，当S2接1、2时吹冷风；当S2接2、3时吹温风；当S2接3、4时吹热风，此时空调扇的总功率为1100W．已知：电源电压为220V，c冰＝2.1×103J/（kg•℃）．求：

（1）吹冷风时，在空调扇内加入冰袋会使吹出的风温度变低，若冰袋内冰的质量为lkg，温度从﹣16℃升高到一6℃时，冰从周围吸收的热量是多少？
（2）吹冷风时，电动机正常工作1h消耗的电能为0.11kW•h，此时通过电动机的电流是多少？
（3）吹热风时，R2的电阻是多少？

七、实验题
25．某学校科学兴趣小组探究显微镜成像原理，查阅资料发现：显微镜的镜头可以看作由一块焦距较小的凸透镜（物镜，其焦距用f物表示）和一块焦距较大的凸透镜（目镜，其焦距用f目表示）组成，被观察的细微物体先在物镜中成一个像，这个像就相当于目镜中的物体，然后它在目镜中再次成像。如图，F1为物镜的焦点，F2为目镜的焦点，图中已出细小物体AB在物镜中所成像A′B′的光路图，以及A′B′射向目镜的两条光线。
（1）与A′B′对比，目镜L2所成的像是一个___________（选填“正立”或“倒立”）、___________（选填“实像”或“虚像”）；
（2）物镜的成像原理与___________是一致的（选填序号）；
A．放大镜B．照相机C．幻灯机
（3）使用显微镜观察时，如果光线过强，应选择___________（选填序号）；
A．大光圈B．平面镜C．凹面镜
（4）用显微镜观察写有字母“b”的装片，视野中看到的图像是___________（选填“b”、“P”、“q”或“d”）。


八、综合题
26．小明设计了一个简易电子秤，其工作电路图如图甲所示，R0为定值电阻，电流表的量程选用，压力传感器踏板受到压力后，其阻值R随所受压力F的变化而改变（如图丙所示），并导致电路中的电流发生改变，通过改写电流表表盘数值后可直接读出所称物体的质量。闭合开关S，小明站上踏板并最终静止在踏板上，电流表的示数Ⅰ随时间t变化的图像如图乙所示。已知电源电压，定值电阻，g取10N/kg，踏板的质量忽略不计。求：

（1）时间内，小明尚未站上踏板，压力传感器的电阻是 _______Ω。
（2）图乙中I1的大小为 ______A。
（3）时间内，压力传感器R受到的最大压力是 ______N，小明的质量为 ______kg。
（4）电流表表盘上0.5A刻度线应标为 ______kg，此时压力传感器R的功率是 ______W。
27．阅读短文，回答问题。
“天梦一号”追梦之旅
火星是太阳系中与地球最相似的行星，有大气，温度适宜，自转周期和地球相近，物体在火星表面受到的重力约为在地球表面重力的二分之一，人类对火星的探测具有重大的科学意义。
2020年7月23日，长征五号运载火箭载着我国自主研发的首座火星探测器“天问一号”，在中国文昌航天基地成功发射升空。“天问一号”探测器应用了世界上目前最轻的金属结构材料——新型镁锂合金，该合金具有减震、消噪和抗电磁干扰性能，同样大小的新型镁锂合金重量仅是铝合金的一半。27日，控制“天问一号”探测器在飞离地球约120万千米处回望地球，利用光学导航敏感器对地球、月球成像，获取了地月合影，并将其传回地面。
2021年5月15日，经历了十个月的太空飞行，“天问一号”成功着陆于火星乌托邦平原南部预选着陆区。5月22日，“祝融号”火星车安全驶离“天问一号”，到达火星表面，开始巡视探测。“祝融号”火星车总质量240kg，总高1.85米，6轮驱动。
（1）火箭加速升空的过程中，“天问一号”相对于长征五号是___________（选填“静止”或“运动”）的；“天问一号”探测器的机械能___________（选填“增大”、“不变”或“减小”）；
（2）天问一号探测器从地球运动到火星的过程中，其惯性___________（选填“增大”、“不变”或“减小”）；
（3）关于新型镁锂合金，下列说法错误的是___________；
A．该材料对电磁波有屏蔽作用
B．该材料熔点很低
C．该材料可有效的降低卫星发射时的噪音
D．镁锂合金材料大幅减轻了卫星重量，显著提高有效载荷
（4）“天问一号”探测器是利用___________（选填“电磁波”、“次声波”或“超声波”），向地球传递___________的。（选填“信息”或“能量”）；
（5）“祝融号”火星车总高为___________纳米（用科学记数法表示），成功实现软着陆后，网状轮子与火星表面接触的总面积为，火星车静止时对火星水平表面的压强为___________Pa。（）

参考答案：
1．C
【详解】A．1号干电池的高度约是7cm，故A不符合题意；
B．重力为5N的物体的质量约为0.5kg，1号干电池的质量约为80g，故B不符合题意；
C．一节干电池的电压为1.5V，故C符合题意；
D．水的密度为，由于电池中含有金属，故1号干电池的密度比水的大，故D不符合题意。
故选C。
2．A
【详解】A．声音是由物体的振动产生的，宇航员的声音是靠声带振动产生的，故A正确；
B．声音的传播需要介质，声波无法在太空中传播，宇航员的声音是靠电磁波传回地球的，故B错误；
C．频率决定声音的音调，女宇航员的音调高是由于频率大，故C错误；
D．不同物体的材料、结构不同，发出声音的音色不同，能分辨翟志刚和叶光富声音主要依据声音的音色，故D错误。
故选A。
3．B
【详解】A．雪糕周围会冒“白气”， “白气”的本质是空气中的水蒸气液化形成的小水珠，而霜是空气中的水蒸气凝华形成的，与“白气”的成因不相同，故A不符合题意；
B．水缸出汗的本质是空气中的水蒸气液化形成的小水珠，与“白气”的成因相同，故B符合题意；
C．沸腾是汽化的一种方式，其本质是液态的水汽化变成气态的水蒸气，与“白气”的成因不相同，故C不符合题意；
D．冰冻三尺描述的是水凝固成冰的现象，与“白气”的成因不相同，故D不符合题意。
故选B。
4．A
【详解】A、泥鳅身上的粘液能减小摩擦，在泥土中不易被黏住，更易滑溜．故A正确；B、“吸盘”能使壁虎“吸”在墙上，是把盘内的空气挤出，然后就被外界的大气压紧压在了墙壁上，不能减小重力．故B错误；C、啄木鸟的嘴很尖细，在压力一定时增大了压强，从而很容易凿开树干，捉到躲藏在深处的虫子．故C错误；D、根据p＝ρgh深海处的海水压强很大，所以深水里的海鱼，其体形结构更适宜在压强大的深海中生存．故D错误．故选A．
点睛：（1）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦．（2）地球被厚厚的大气层包围着，地球表面的物体都受到大气压的作用；（3）增大压强的方法：是在压力一定时，通过减小受力面积来增大压强；是在受力面积一定时，通过增大压力来增大压强．（4）据液体压强p＝ρgh可知，在海水中，越深处海水的压强越大．据此分析判断．
5．A
【详解】电动机是利用通电线圈在磁场中受力转动工作的。
A．该图中，通电后，导体在磁场中受力而发生运动，与电动机工作原理相同，故A符合题意；
B．该图是奥斯特实验，说明通电导线周围存在磁场，属于电流的磁效应，与电动机的工作原理不同，故B不符合题意；
C．该实验是探究电磁感应现象，闭合回路的一部分导体在磁场中切割磁场运动能够产生电流，和发电机原理相同，故C不符合题意；
D．该图实验是探究影响电磁铁磁性大小因素的实验，是电流的磁效应，与电动机原理不同，故D不符合题意。
故选A。
6．D
【详解】A．由可知，绳子自由端移动的距离
s=vt=0.4m/s×10s=4m
由图可知n = 2，物体上升的高度为2m，故A错误；
B．建筑材料的重力
G=mg=57kg×10N/kg= 570N
动滑轮的重力
G动=m动g=3kg×10N/kg=30N
因为不计绳重和摩擦，所以绳子自由端的拉力

故B错误；
C．经过10s工人做的有用功
W有=Gh=570N×2m=1140J
故C错误；
D．拉力做的总功
W总=Fs=300N×4m=1200J
滑轮组的机械效率

故D正确。
故选D。
7．C
【详解】A．由图可知，电阻R的U-I图像为一条倾斜的直线，说明U与I成正比，即R是一个定值，大小为

故A错误；
B．由图可知，当通过L的电流是0.2A的时候，其两端的电压为1V，则其消耗的电功率是
P实=U实I实=1V×0.2A=0.2W
故B错误；
C．仅把L、R并联在电压是2V的电路中，根据并联电路的电压特点可知，L、R两端的电压均为2V，由图可知，通过L、R的电流分别为0.3A、0.1A。根据并联电路的电流特点，干路的电流为
I干=IL+IR=0.3A+0.1A=0.4A
故C正确；
D．仅把L、R串联在电路中，根据串联电路的特点和图像可知，当电流是0.2A时，L、R两端的电压分别为1V、4V。根据串联电路的电压特点，它们两端总电压是
U总=UL+UR=1V+4V=5V
故D错误；
故选C。
8． 热传递 扩散 不变
【详解】[1]用煤气炉烹饪食物时，煤气燃烧释放出来的热量主要通过热传递的方式给食物加热，使食物的内能增加。
[2]现场香气四溢属于扩散现象，说明分子在不停的做无规则运动。
[3]热值是燃料的一种特性，煤气燃烧一部分后，剩余煤气的种类没变，状态没变，则其热值不变。
9． 直线传播 折射 变大
【详解】[1]地面上的树影是光照射到不透明的物体，光照射不到的地方形成的黑暗区域，故是光的直线传播形成的。
[2]水中的鹅卵石反射的光线由水中斜射入空气中时，在水面处发生折射，人眼逆着折射光线看过去，就看到了鹅卵石的像，故人看到鹅卵石是光的折射形成的。
[3]小鸟在水中所成的像属于平面镜成像，像和物体到水面的距离相等，小鸟从水面飞上树梢，物距增大，故像到水面的距离增大。
10． 杠杆 5N 变小
【详解】[1]在力的作用下如果能绕着一固定点转动的硬棒就叫杠杆。OA可绕O点转动，所以桥面OA实质是杠杆。
[2] OA保持与桥面水平时，此时拉力F为杠杆OA的动力，由于拉力方向与OA成30度角，所以动力臂为OA长的二分之一，阻力为杠杆OA的重力，阻力臂为OA长的二分之一，为等臂杠杆，根据杠杆平衡原理可知，细线对OA的拉力F为5N。
[3] 将细线一端的固定点由B点改至C点，动力臂将变大，阻力和阻力臂不变，根据杠杆平衡条件可知，拉力F的大小将变小。
11． 小 大气压 相同
【详解】[1][2]由流体流速与压强的关系可知，流速越大的位置压强越小，风帽转动时其内部空气流速变大、压强变小，内部气压小于外部大气压，室内的污浊气体在大气压的作用下被排出。
[3]水平方向的风，从不同方位吹来，转变为由下而上垂直的空气流动，风帽的转动方向不变，提高室内通风换气效果。
12． 并 电压 3∶1
【详解】[1]由题意可知，若断开开关，两表均有示数，若两表均为电压表，则电路处于断路状态，两表不会有示数，所以两表均为电流表，甲表测通过R1的电流，乙表测通过R2的电流，且甲、乙两表的比值为2∶1，示数不同，所以此时与并联。
[2]两表原来均为电流表，更换两表种类，所以此时两表均为电压表。
[3]与并联时，甲表测通过R1的电流，乙表测通过R2的电流，且甲、乙两表的比值为2∶1，因为并联，所以R1、R2两端电压相等，根据欧姆定律可得

所以R2=2R1，此时，当两表均为电压表时，闭合开关，两个电阻串联，根据欧姆定律可得通过的电流为

所以

13． > 82.4 >
【详解】[1]芒果比油桃体积大，放入水中后芒果沉底、油桃漂浮，则芒果排开水的体积比油桃大，由F浮=ρ水gV排可知，芒果受到的浮力大于油桃受到的浮力。
[2]天平标尺的分度值为0.2g，读数时砝码质量数和游码所对的刻度值之和为油桃的质量，则油桃的质量
m=50g+20g+10g+2.4g=82.4g
[3]因油桃在水中漂浮，则油桃的密度小于水的密度，由可知，油桃的体积大于82.4cm3，而芒果的体积比油桃大，则芒果的体积一定大于82.4cm3。
14． 变大 增强 S
【详解】[1][2]该自动控制电路的光敏电阻R0与定值电阻R串联，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，分的电压减小，电路总店电压不变，根据串联电路电压规律，定值电阻R两端的电压增大，电路电流变大，电磁继电器磁性增强，衔铁被吸下灯泡发光。
[3]电源左端是正极，因此电磁铁的下端是电流流进端，根据安培定则可知下端为N极，上端是S极。
15．
【详解】根据光的反射定律和凹透镜的特殊光线作图．
如图反射光线与镜面的夹角为60度，所以反射角为30度，根据反射角等于入射角画出入射光线，标出入射角30度，如图；
如图入射光线的延长线过凹透镜的焦点，则经过凹透镜折射后，平行于主光轴射出，据此画出折射光线，如图：

点睛：涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条光线，在画图中灵活运用，像这一类的作图即可迎刃而解．
16．
【详解】根据图甲可知，物体受重力、拉力和浮力的作用，因此物体受到的浮力大于重力；当剪断绳子后，物体只受到重力和浮力的作用，而浮力大于重力，根据物体浮沉条件可知，物体将上浮，在物体上表面露出水面之前，其排开水的体积不变，浮力大小不变，当物体上表面开始露出水面到物体静止漂浮在水面上时，物体排开水的体积逐渐变小，所受浮力不断变小，当物体再次静止时，浮力等于重力，如下图所示：

17．
【详解】由题意知，通过滑动变阻器来控制电磁铁的磁性，所以滑动变阻器与电磁铁串联在电路中，滑片向右滑动时，电磁铁的磁性变强，则电路中的电流变大，据欧姆定律知，电源电压不变时，电路中的电阻变小，变阻器接入电路的阻值变小，由图示知，小磁针静止时，N极在右端，据同名磁极相互排斥，异名磁极相互吸引知，电磁铁的左端为N极，右端为S极，据安培定则，电磁铁的电流由左端流入，右端流出，所以电源的正极在左侧，作图如下：

18． 1 3.85
【详解】[1][2]图中刻度尺每大格为1cm，平均分成10小格，每小格为0.1cm=1mm，所以分度值为1mm，物体的左端与0刻度线对齐，右端为3.85cm，所以物体的长度为3.85cm。
19． 负 同
【详解】[1]摩擦起电的实质是电子的转移，与毛皮摩擦过的橡胶棒得到电子而带负电，毛皮失去电子而带正电。
[2]验电器的两片金属箔带上了同种电荷，同种电荷相互排斥，所以金属箔片会张开。
20． 热胀冷缩 不能 36.5
【详解】[1]体温计属于液体温度计，玻璃泡内装有液态的水银，工作时利用液体的热胀冷缩的性质来测量人的体温。
[2]由于体温计的玻璃泡和直玻璃管之间有一个很细的弯管，在温度下降时水银在细弯管处断开而不能自动流回到玻璃泡内，因此体温计能离开被测人体读数。
[3]体温计的测量范围为35~42℃，体温计的一个大格表示1℃，里面有10个小格，分度值为0.1℃，则图中体温计的示数为36.5℃。
21． 使小车到斜面底部的速度相同 小 匀速直线 2；4 0.8 1
【详解】（1）当小车从斜面上同一位置由静止开始下滑时，下降相同高度时的速度相等，所以目的是使小车到斜面底部的速度相同；
（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最小．
（3）假设水平面绝对光滑，小车不受任何阻力，则没有力改变它的运动状态，所以它会在水平面上做匀速直线运动.
（4）如图图丙所示，让同一小车从斜面的不同高度由静止开始下滑；
同一小车质量相等，不同高度由静止开始下滑，即高度不同，所以重力势能不同，可以研究重力势能与高度的关系；
同一小车质量相等，从不同高度下滑到水平面时，速度不同，所以可以研究动能与速度的关系；
故选②④；
（5）如图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，测力计的分度值为0.2N，测力计的示数为0.8N；
（6）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，则木块的重相同，即压力相同；而不同的水平面，代表粗糙程度不同，所以可探究木块的滑动摩擦力的大小与接触面的粗糙程度的关系，故选①．
点睛：本实验是典型的控制变量法的应用，即当一个结果受多个因素的影响时都使用此方法进行实验，实验时让一个因素变化，而其它因素都控制相等或相同即控制变量．
22． 导线的一端接在变阻器上，另一端接在电阻R上 0.3 8 闭合S、S1
【详解】(1)[1]变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R右端，如图所示。

(2)[2]读图可知，电流表的量程为0~0.6A，其分度值为0.02A，则电流表的示数为0.3A。
[3]由公式 得

(3)[4][5]实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U；
③因串联电路中总电压等于各分电压之和，所以，R0两端的电压
U0=U﹣Ux=U﹣U1
因串联电路中各处的电流相等，所以

即

解得

23．1.92×104Pa； 1000N； 200W．
【详解】（1）A的重力为：G=mg=960kg×10N/kg=9.6×103N；
  A对水平地面的压力为：F压=G=9.6×103N；
  A对水平地面的压强为：；
（2）绳子对A的拉力为：F拉=2F=2×500N=1000N；
  A做匀速运动，得A在运动过程中受到摩擦力的大小为f=F拉=1000N；
（3）物体A的速度为：，
绳子自由端移动的速度为v=2vA=0.4m/s，
拉力的功率为：P=Fv=500N×0.4m/s=200W
答：（1）A对水平地面的压强为1.92×104Pa；
（2）A在运动过程中受到摩擦力的大小为1000N；
（3）拉力F的功率为200W．
24．（1）2.1×104J（2）0.5A（3）88Ω
【详解】（1）．冰吸收的热量为：
Q吸＝c冰m冰△t＝2.1×103J/（kg•℃）×1kg×[﹣6℃﹣（﹣16℃）]＝2.1×104J；
（2）．开关S1闭合后，当S2接1、2时吹冷风，此时只有电动机工作，由W＝UIt可得，通过电动机的电流为：
；
（3）．电动机的功率为：
，
当S2接3、4时吹热风，此时电动机、R1、R2并联，因并联电路各支路两端的电压相等，则R1消耗的功率：
，
已知此时空调扇的总功率为1100W，则消耗R2的功率为：
P2＝P﹣P电动机﹣P1＝1100W﹣110W﹣440W＝550W，
R2的阻值为：
．
答：（1）．吹冷风时，冰从周围吸收的热量是2.1×104J；
（2）．吹冷风时，通过电动机的电流是0.5A；
（3）吹热风时，R2的电阻是88Ω．
25． 正立 虚像 C B q
【详解】（1）[1][2]目镜是一块焦距较大的凸透镜，根据图像可继续作图，从B′点出发两条光线，一条光线经过光心，则光线的传播方向不变，另一条光线平行于主光轴，过焦点，这两条折射光线的反射延长线的焦点为B′的像，然后作出A′的像，如图所示

故所成的像是正立的虚像。
（2）[3]由图知，物体在一倍焦距与二倍焦距之间，成像原理与生活中的投影仪或幻灯机相同。故AB不符合题意，C符合题意。
故选C。
（3）[4]显微镜调节光线的结构有遮光器和反光镜，遮光器上有大小不同的光圈，光线较强时，需要弱光，使用小光圈，反光镜的一面是平面镜，一面是凹面镜，凹面镜对光线起会聚作用，光线较强，需要弱光，使用平面镜。故AC不符合题意，B符合题意。
故选B。
（4）[5]使用显微镜观察物体时，所成的像是左右相反，上下颠倒的，故观察“b”是看到“q”的像。
26． 110 0.1 750 50 80 3.5
【详解】解：（1）[1]由图甲可知，压力传感器R与定值电阻R0串联，电流表测电路中的电流，由图丙可知，压力为零时压力传感器电阻的阻值为110Ω。
（2）[2]由串联电路的电阻特点可知，此时电路中的总电阻

由欧姆定律可知，此时电路中的电流

（3）[3]由图丙可知，压力传感器的阻值R随所受压力F的变化关系为
    ①
当时，，当时，，代入①解得:
，
因此压力传感器的阻值R随所受压力F的变化关系为

由图乙可知电路中的最大电流为0.4A，由欧姆定律可知，此时电路中的最小电阻

由串联电路的电阻特点可知，此时压力传感器电阻的阻值

代入压力传感器的阻值R随所受压力F的变化关系

解得小明对压力传感器的最大压力

[4]由图乙可知，小明静止在踏板上的电路中的电流为0.2A，由欧姆定律可知，此时电路中的电阻

由串联电路的电阻特点可知，此时压力传感器电阻的阻值

代入压力传感器的阻值R随所受压力F的变化关系

解得，小明对压力传感器的压力

小明的质量

（4）[5]由欧姆定律可知，电流表表盘上0.5A时电路中的电阻

由串联电路的电阻特点可知，此时压力传感器电阻的阻值

代入压力传感器的阻值R随所受压力F的变化关系

解得

此时传感器上物体的质量

[6]此时压力传感器R的功率

27． 静止 增大 不变 B 电磁波 信息
【详解】（1）[1]上升过程中，相对于长征五号，天问一号的位置没有改变，所以以长征五号为参照物，天问一号是静止的。
[2]火箭加速升空，速度增大，高度升高，动能和重力势能都增大，所以机械能增大。
（2）[3]惯性的大小只与质量有关，质量越大，惯性越大，天问一号探测器从地球运动到火星的过程中，质量不变，所以惯性不变。
（3）[4]A．由文中信息可知，该合金具有抗电磁干扰性能，故该材料对电磁波有屏蔽作用，故A正确，A不符合题意；
B．文中没有提到该材料熔点低，且火星表面温差大，故B错误，B符合题意；’
C．由文中信息可知，该合金具有消噪的特点，可有效的降低卫星发射时的噪音，故C正确，C不符合题意；
D．由文中信息可知，该合金是世界上目前最轻的金属结构材料，能大幅减轻卫星重量，显著提高有效载荷，故D正确，D不符合题意。
故选B。
（4）[5][6]声波不能在真空中传播，故探测器是利用电磁波，把图像等信息传递回地球。
（5）[7]火星车总高为

[8]火星车对火星表面的压力为

火星车对火星表面的压强为

火星车静止时对火星水平表面的压强为。
