 象贤中学2022--2023学年度第一学期期末综合训练高二级物理试题
考试要求：请大家在10:30--11:30完成30道选择题。考试结束后，在10分钟内将答案提交到智学网，答案提交的截止时间为11:40
一、单选题（共20小题，每小题3分，共60分）
1. 社会的进步离不开科学发现，每一步科学探索的过程倾注了科学家的才智和努力，以下关于科学家的贡献说法不正确的是（　　）
A. 安培提出了分子电流假说，解释了磁现象 B. 奥斯特首先发现了电流的磁效应
C. 法拉第发现了电磁感应现象 D. 库仑测出了电子的电量
【答案】D
【解析】
【详解】A．安培提出了分子电流假说，成功地解释了磁现象，A正确；
B．奥斯特通过实验研究， 首先发现了电流周围存在磁场，发现了电流的磁效应，B正确；
C．法拉第首先发现了电磁感应现象，C正确；
D．库仑发现了库仑定律，密立根最终测得了元电荷的电量，D错误；
本题选择不正确的选项，故选D。
2. 如图所示，q1、q2、q3分别表示在一条直线上的三个点电荷，已知q1与q2之间的距离为l1，q2与q3之间的距离为l2，l1＞l2．若q2为正电荷，且每个电荷都处于平衡状态，关于q1、q3的电性和q1、q2、q3电荷量大小的关系下列说法中正确的是（ ）

A. q1、q3都带负电，q1＞q2＞q3
B. q1、q3都带正电，q1＜q2＜q3
C. q1、q3都带负电，q1＞q3＞q2
D. q1、q3都带正电，q1＞q3＞q2
【答案】C
【解析】
【分析】
【详解】若q2处于平衡状态由库仑定律

由可知L1＞L2，知q1＞q3，再由q3平衡得
则q1＞q2
再由q1平衡，得出q3＞q2，所以q1＞q3＞q2；由于q2正电荷，所以q2、q3电性相反，同理，由对称性由q3平衡，q1、q2电性相反，所以q1、q3带负电， 故选项C正确。
故选C。

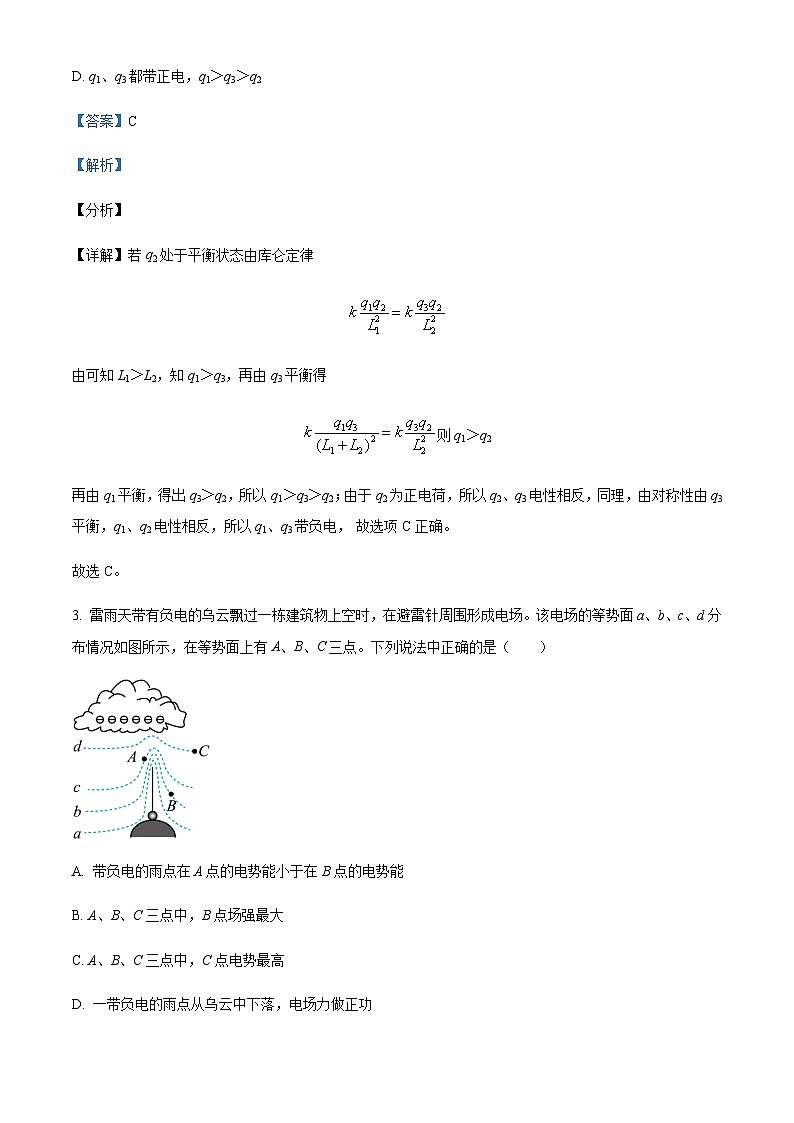

3. 雷雨天带有负电的乌云飘过一栋建筑物上空时，在避雷针周围形成电场。该电场的等势面a、b、c、d分布情况如图所示，在等势面上有A、B、C三点。下列说法中正确的是（　　）

A. 带负电的雨点在A点的电势能小于在B点的电势能
B. A、B、C三点中，B点场强最大
C. A、B、C三点中，C点电势最高
D. 一带负电的雨点从乌云中下落，电场力做正功
【答案】D
【解析】
【详解】AC．乌云带负电，则电场线终于乌云，沿电场线方向电势降低，所以A、B、C三点中，C点电势最低； A、B两点中A点电势较低，带负电的雨点在A点的电势能较高；故AC错误；
B．等势面与电场线处处垂直，A点比B、C两点的电场线更密集，所以A点场强最大，故B错误；
D．一带负电的雨点从乌云中下落，雨滴所受电场力方向与速度方向夹角小于90º，电场力做正功，故D正确。
故选D。

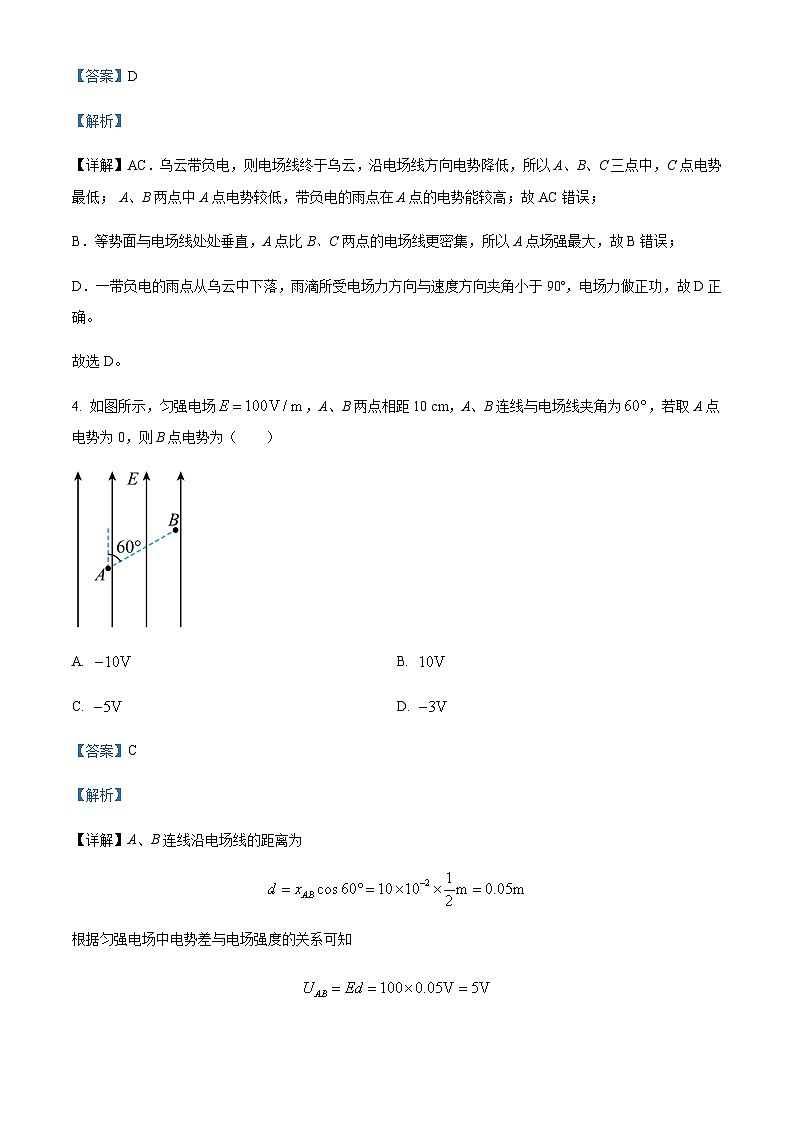

4. 如图所示，匀强电场，A、B两点相距10 cm，A、B连线与电场线夹角为，若取A点电势为0，则B点电势为（　　）

A. B.
C. D.
【答案】C
【解析】
【详解】A、B连线沿电场线的距离为

根据匀强电场中电势差与电场强度的关系可知

若取A点电势为0，则有

解得B点电势为

故选C。
5. 图甲是一台某型号脂肪测量仪，可用来测量人体脂肪率。体液中含有钠离子、钾离子等金属离子而呈现低电阻，而体内脂肪几乎不导电。脂肪测量仪根据人体电阻的大小来判断脂肪所占比例，模拟电路如图乙所示。测量时，闭合开关S，测试者两手分别握两手柄A、B，则（　　）

A. 体型相近的两人相比，脂肪含量高者对应的电流表示数较大，电压表示数较大
B. 体型相近的两人相比，脂肪含量高者对应的电流表示数较小，电压表示数较小
C. 体型相近的两人相比，脂肪含量高者对应的电源效率高
D. 体型相近的两人相比，脂肪含量高者对应的电源输出功率大
【答案】C
【解析】
【详解】AB．脂肪含量高者人体电阻较大，则对应的电流表示数较小，则内电压和R分得电压较小，则电压表示数较大，故AB错误；
C．脂肪含量高者电阻较大，根据

对应的电源效率较大，故C正确；
D．根据生活常识，人体电阻一定大于电源的内阻，脂肪含量高者人体电阻较大，外电路电阻与电源内阻相差越多，对应的电源输出功率较小，故D错误。
故选C。
6. 如图所示是双量程电压表的电路图，已知电流表满偏电流，Ig= 1mA电阻R1= 4.5kΩ，R2= 15kΩ，当使用a、b两个端点时，量程为0 ~ 5V，则使用a、c两个端点时的量程是（ ）

A. 0 ~ 25V B. 0 ~ 20V C. 0 ~ 15V D. 0 ~ 10V
【答案】B
【解析】
【详解】根据串联电路规律

故选B。
7. 风力发电是一种环保的电能获取方式。某风力发电机的叶片转动形成的圆面积为S，某时间风的速度大小为v，风向恰好跟此圆面垂直；此时空气的密度为ρ，该风力发电机将空气动能转化为电能的效率为η，则风力发电机发电的功率为（　　）
A. ηρSv2 B. ηρSv2 C. ηρSv3 D. ηρSv3
【答案】D
【解析】
【详解】时间t内，撞击到风力发电机上的空气的动能为

故风力发电机的功率为

故D正确；
故选D。
8. 图甲、乙都是测量灯泡电阻的电路图，下列说法正确的是（　　）

A. 在测灯泡电阻R时，图甲的接法叫电流表内接法，图乙的接法叫电流表外接法
B. 图甲中，图乙中
C. 图甲中误差由电压表分流引起，此法测较大电阻好
D. 图乙中误差由电流表分压引起，此法测较大电阻好
【答案】D
【解析】
【详解】A．在测灯泡电阻R时，题图甲的接法叫电流表外接法，题图乙的接法叫电流表内接法，故A错误；
BCD．图甲中由于电压表的分流导致电流的测量值偏大，由R＝可知
R测 待测电阻阻值越小，电压表分流越小，误差越小，因此这种接法适合测小电阻；图乙中由于电流表的分压，导致电压的测量值偏大，由R＝得
R测>R真
待测电阻阻值越大，电流表的分压越小，误差越小，因此这种接法适用于测大电阻，故BC错误，D正确。
故选D。
9. 如图所示，空间中存在水平向左的匀强电场在电场中将一带电液滴从b点由静止释放，液滴沿直线由b运动到d，且直线bd与竖直方向成45°角，下列判断正确的是（ ）

A. 液滴带正电
B. 液滴的机械能增加
C. 液滴的重力势能和电势能之和不变
D. 若已知液滴质量m，重力加速度g，可求出场强大小
【答案】B
【解析】
【详解】A．由题可知，带电液滴沿直线由b运动到d，且初速度为零，故液滴受的合力也是沿这个方向的，那么液滴受到的电场力水平向右，说明带电粒子带负电，A错误；
B．这个过程中除了重力只有电场力做正功，故液体的机械能增加，B正确；
C．这个过程中电场力和重力都做正功，电势能和重力势能都减小，C错误；
D．根据对液滴的受力可知

故

若已知液滴质量m，重力加速度g，想要求出场强大小还需要知道液滴的带电荷量，D错误。
故选B。
10. 下列三幅图反映了三种起电的方式，下列说法正确的是（　　）

A. 甲图是橡胶棒与毛皮摩擦后，把正电荷传给了毛皮，使橡胶棒带上了负电
B. 乙图无论小球D带正电还是负电，与A接触时都把电荷传给C、C¢，使箔片张开
C. 丙图中先把靠近的带电小球C移开，再分开A、B，则A、B带上了等量异种电荷
D. 三种起电方式的实质都是电子的转移
【答案】D
【解析】
【详解】A．橡胶棒与毛皮摩擦后，橡胶棒带负电，是因为电子从毛皮转移到橡胶棒，A错误；
B．小球D带正电时，电子从A与箔片转移到小球D，使箔片带正电。小球D带负电时，电子从小球D转移到箔片带负电。两种情况均使箔片带同种电荷相斥，使箔片张开，B错误；
C．小球C感应A、B，发生静电感应现象，A、B带上等量异种电荷。移开小球C后，静电感应消失，分开后A、B均不带电，C错误；
D．三种起电方式的本质都是电子的转移。不带电的物体因失去电子显正电性，得到电子显负电性，电子在转移的过程中，电荷的总量保持不变，D正确。
故选D。
11. 小杜家里新装修时使用了一批照明卤钨灯泡，如图a所示。小杜利用多用电表测量该灯泡的电阻，以下操作正确的是（ ）

A. 小杜选好“×100”，红黑表笔短接后指针位置如图b所示，则他应该调节“S”进行调零
B. 调零后，用红黑表笔分别接触灯泡的两脚，发现指针偏角太小，则需要更换“×1k”挡位
C. 每次换挡后不需重新进行欧姆调零
D. 正确选择挡位后，指针位置如图c所示，则该灯泡电阻为
【答案】B
【解析】
详解】A．红、黑表笔短接后指针没有满偏，说明需要欧姆调零，即调节“T”旋钮，故A错误；
B．测量时，发现指针偏角太小，说明待测电阻阻值较大，倍率选小了，需要更换“×1k”进行测量，故B正确；
C．每次更换挡位都需再次调节“T”进行欧姆调零，故C错误；
D．根据多用电表读数方法可知测量结果为

故D错误。
故选B。
12. 下图标出的电流方向、小磁针指向、磁感线方向正确的是（　　）
A. B.
C. D.
【答案】D
【解析】
【详解】A．A图是直线电流产生的磁场，由安培定则可知，磁场方向为直线电流的右侧垂直纸面向里，左侧是垂直纸面向外，A错误；
B．B图是直线电流产生的磁场，电流方向竖直向上，由安培定则可知，直线电流的磁场方向从上往下看应是逆时针方向，小磁针的N极应是斜向上，B错误；
C．C图是通电螺线管的磁场方向向左，小磁针的N极应水平指向左，C错误；
D．D图是环形电流产生的磁场，由安培定则可知，磁场方向向上，D正确。
故选D。
13. 有一只家用电熨斗，其电路结构如图（a）所示，图中1、2、3、4是内部4个接线柱，改变内部接线方式可使电熨斗获得低、中、高三个不同的温度挡．下图是它的四种不同的连线方式，其中能获得高挡温度的连线方式是下图中的（ ）

A. B. C. D.
【答案】D
【解析】
详解】根据
P=
可知，电压一定时，电路的电阻越小，功率越大，由图可知当两个电阻并联时，电路的总电阻最小，功率最大。
故选D。
14. 如图所示，平行板电容器与电动势为E的直流电源连接，下极板接地，静电计所带电荷量很少，可忽略。开关闭合时一带电的油滴静止于两极板间的P点，若断开开关K，将平行板电容器的下极板竖直向下平移一小段距离，则下列说法正确的是（　　）

A. 带电油滴带正电 B. 带电油滴向下运动
C. 静电计指针的张角不变 D. 带电油滴的电势能变小
【答案】D
【解析】
【详解】A．开关闭合时一带电的油滴静止于两极板间的P点，则油滴受力平衡，有

可知电场力竖直向上，由于上极板带正电，可知油滴带负电，故A错误；
B．断开开关K，电容器两板间电荷无法移动，则电荷量不变，极板的电荷量不变，由公式



可知

故可知场强不变，又

可知电场力不变，则油滴处于平衡状态，所以带电油滴不动，故B错误；
C．若断开开关K，将平行板电容器的下极板竖直向下平移一小段距离，极板间距变大，根据

可知，电容器的电容减小，当开关打开后，两极板的电荷量不变，由于

则极板间的电势差增大，则静电计指针的张角变大，故C错误；
D．由于

其中场强不变，距离增大，电势差增大，则P点电势增大，根据

由于电荷为负电荷，电势增大，则电势能减小，故D正确。
故选D。
15. 如图R是光敏电阻（阻值随光照强度的增大而减小），当它受到的光照强度增大时（　　）

A. 灯泡L变暗 B. 光敏电阻R上的电压增大
C. 电容器C的带电荷量减小 D. 理想电压表V的读数减小
【答案】D
【解析】
【详解】当光敏电阻受到的光照强度增大时，电阻R减小，则总电阻减小，总电流变大，路端电压减小，即理想电压表V的读数减小；灯泡L上的电流变大，则灯泡变亮；由于灯泡和电源内阻上的电压变大，则光敏电阻R上的电压减小；电容器两端电压等于灯泡两端电压，可知电容器两端电压变大，根据Q=CU可知，电容器C的带电荷量变大。
故选D。
16. 如图所示，三条长直导线都通有垂直于纸面向外的电流且与A点的距离相等，电流大小满足。已知通电直导线形成的磁场在空间某点处的磁感应强度，k为比例系数，r为该点到导线的距离，I为导线中的电流强度。在A点产生的磁感应强度为，则三条长直导线在A点产生的总磁感应强度为（　　）

A. B. C. D.
【答案】B
【解析】
【详解】三条长直导线与A点等距离，在A点产生的磁感应强度为，由安培定则可知，方向水平向右，由于，则在A点产生的磁感应强度也为，方向竖直向上，由磁感应强度，可知在A点产生的磁感应强度为，方向竖直向下，由磁感应强度的叠加原理，可得三条长直导线在A点产生的总磁感应强度为

故选B。
17. 如图所示，电源电动势为，电源内阻为，电路中的电阻为，小型直流电动机的内阻为，闭合开关后，电动机转动，理想电流表的示数为，则以下判断中正确的是（ ）

A. 电动机的输出功率为 B. 电动机两端的电压为
C. 电动机产生的热功率为 D. 电动机的效率恰为
【答案】B
【解析】
【详解】ABC．根据题意可知，流过电动机的电流等于电路中的电流为

则电动机两端的电压为

由公式可得，电动机的热功率为

由公式可得，电动机的输入功率为

则电动机的输出功率为

故AC错误，B正确；
D．由公式可得，电动机的效率为

故D错误。
故选B。
18. 某同学在实验室测量一新材料制成的圆柱体的电阻率。
（1）用螺旋测微器测量其横截面直径，示数如图甲所示；用游标卡尺测其长度，示数如图乙所示。则读数结果正确的是（　　）

A. 1.420mm，40.40mm B. 1.420mm，40.4mm
C. 0.920mm，42.4mm D. 0.920mm，42.40mm
（2）圆柱体的电阻R0大约为20Ω。实验用伏安法测此合金材料电阻的实验中，除待测合金材料外，实验室还备有的实验器材如下：
①电压表V1（量程3V，内阻约为3kΩ） ②电压表V2（量程15V，内阻约为15kΩ）
③电流表A1（量程100mA，内阻约为10Ω） ④电流表A2（量程0.6A，内阻约为2Ω）
⑤滑动变阻器R1（0~5Ω） ⑥滑动变阻器R2（0~200Ω）
⑦电动势为3V的电源，内阻不计 ⑧开关S，导线若干
该实验要求待测电阻两端的电压能从0开始调节。为准确测量其电阻，电压表、电流表、滑动变阻器应选：对应器材前的序号组合为：（　　）
A. ①④⑤ B. ②③⑥ C. ①③⑤ D. ②④⑥
（3）根据所选器材和电压的调节要求，该实验应该选取以下哪个电路进行测量（　　）
A. B.
C. D.
【答案】（1）D （2）C （3）B
【解析】
【小问1详解】
螺旋测微器的精度为，由图甲可知直径为

20分度游标卡尺的精度为，由图乙可知其长度为

故选D。
【小问2详解】
被测电阻为20Ω，两个电压表内阻均远大于被测电阻，电源电压为3V，为保证读数准确性，则电压表应选取小量程，即选①；当待测电阻所加电压最大时，电流约为

电流表量程过大，使用时指针偏转过小，对于电流表虽然量程只有，但可以通过调节滑动变阻器来达到在使用过程中不超过量程，因此电流表应选③；根据题意要求电压从0开始调节，因此需要采用分压式接法，则滑动变阻器电阻与被测电阻差不多或更小，即选⑤。
故选C。
【小问3详解】
本实验要求待测电阻两端的电压能从0开始调节，可知滑动变阻器应采用分压接法，由于

为了减小误差，电流表应采用外接法。
故选B。
二、多选题（共 10 小题，每小题 4 分，漏选得 2 分，不选或选错得 0 分，共 40 分）
19. 下列关于电磁波的说法不正确的是（　　）
A. 只要空间某处有变化的电场和磁场，就会在其周围产生电磁场，从而形成电磁波
B. 任何变化的磁场周围一定有电场
C. 能说明光具有波粒二象性的现象是光的反射和光电效应
D. 太阳光中的可见光和医院“B超”中的超声波传播速度不同
【答案】AC
【解析】
【详解】A．只有振荡电场或振荡磁场，才会交替产生，形成电磁波，A错误；
B．根据麦克斯韦的电磁场理论，任何变化的磁场周围一定有电场，B正确；
C．光的反射说明光具有类似于实物粒子的特性，光电效应现象说明光又具有粒子性，C错误；
D．可见光是电磁波，超声波是振动产生的机械波，传播速度是不同的，D正确。
故选AC。
20. 两个分别带有电荷量的绝值为Q和3Q的相同金属小球（均可视为点电荷），固定在相距为r的两处，它们间库仑力的大小为F．两小球相互接触后将其固定距离变为，则两球间库仑力的大小为（　　）
A. 12F B. C. D.
【答案】BD
【解析】
【分析】
【详解】接触前两个点电荷之间的库仑力大小为

若两个相同的金属球带异种电荷，接触后再分开，其所带电量先中和后均分，所以两球分开后各自带电量绝对值为Q，距离又变为原来的，则库仑力为

所以两球间库仑力的大小为；
若两个相同的金属球带同种电荷，接触后再分开，其所带电量先叠加后均分，所以两球分开后各自带电量绝对值为2Q，距离又变为原来的，则库仑力为

所以两球间库仑力的大小为，综上所述，故BD正确，AC错误．
故选BD。
21. 关于电场线和磁感线，下图描绘错误是（　　）
A. B. C. D.
【答案】AB
【解析】
【详解】A．电场线切线方向即为电场的方向，某一点的电场方向不可能有两个，则电场线不可能相交，故A错误，符合题意；
B．蹄形磁铁外部磁感线由N极指向S极，图中S极下方磁感线方向错误，故B错误，符合题意；
C．地球磁场磁感线在外部由南极指向北极，故C正确，不符合题意；
D．根据安培定则可知如图所示磁感线方向正确，故D正确，不符合题意。
故选AB。
22. 如图所示，两根直导线，通以相同的电流后平行放置于水平桌面上，一矩形线圈abcd从A位置运动到对称的B位置过程中，下列说法正确的是（　　）

A. 在B位置穿过线圈的磁感线方向垂直水平面向下
B. 在A位置穿过线圈磁感线方向垂直水平面向下
C. 从A到B穿过线圈的磁通量先减小再增大
D. 从A到B穿过线圈的磁通量一直增大
【答案】BC
【解析】
【详解】AB．根据安培定则，可知左侧导线在右侧的磁感线方向向下，右侧导线在左侧的磁感线方向向上，可知，在两根导线之间中线位置的磁感应强度为0，两导线之间的区域，中线左侧磁场方向向下，中线右侧磁场方向向上，可知在B位置穿过线圈的磁感线方向垂直水平面向上，在A位置穿过线圈的磁感线方向垂直水平面向下，A错误，B正确；
CD．根据上述可知，从左往右，磁感应强度先减小后增大，则从A到B穿过线圈的磁通量先减小再增大，C正确，D错误。
故选BC。
23. 某根标准电阻丝的电阻为R，接入电压恒定的电路中，要使接入电路的电阻变为，可采取的措施是（　　）
A. 剪其一半的电阻丝接入 B. 并联相同的电阻丝接入
C. 将电阻丝均匀拉长一倍 D. 对折原电阻丝后再接入
【答案】AB
【解析】
【详解】A．由电阻定律，剪去一半的电阻丝，长度变为原来的 ，电阻减小为，A正确；
B．根据电阻定律，并联相同的电阻丝后，相当于横截面积变为原来的2倍，电阻减小为，B正确；
C．根据电阻定律，均匀拉长一倍，则长度变为原来2倍，横截面积变为原来，则电阻变为原来4倍，C错误；
D．根据电阻定律，对折原电阻丝后，长度变为原来的，横截面积变为原来的2倍，总电阻变为原来的，D错误。
故选AB。
24. 如下各图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是（　　）
A. B.
C. D.
【答案】BC
【解析】
【详解】A．能够产生感应电流的条件为闭合回路中的磁通量发生变化，图中磁通量不变，无感应电流，A错误；
B．图中线框磁通量在改变，能产生感应电流，B正确；
C．图中线框磁通量在改变，能产生感应电流，C正确；
D．图中线框磁通量一直为零，无感应电流，D错误。
故选BC。
25. 某次实验记录数据画出的U—I图像如图丙所示，下列关于这个图像的说法正确的是（　　）

A. 纵轴截距表示待测干电池的电动势，即E=1.45V
B. 横轴截距表示短路电流，即I短=0.5A
C. 电源的内阻为2.9Ω
D. 电源的内阻为0.5Ω
【答案】AD
【解析】
【详解】A．U－I图像的纵截距为I＝0时的路端电压，其大小等于待测干电池的电动势，故
E=1.45V
A正确；
B．横轴截距表示路端电压为1.2V时的电流，并非短路电流， B错误；
CD．U－I图像的斜率的绝对值表示干电池的内阻，故

C错误，D正确。
故选AD。
26. 图中的实线分别是电阻a、b的伏安特性曲线，虚线c是b（）的切线，a、c相互平行，下列说法正确的是（　　）

A. 时，b的电阻为5Ω B. 时，a、b的电阻相等
C. b的电阻随电压的升高而增大 D. 时，a、b并联后的总电阻为2.5Ω
【答案】CD
【解析】
【详解】ABC．根据图像可知，电阻a的阻值保持不变，大小为

根据电阻b的伏安特性曲线可知，曲线上点与原点连线的斜率逐渐减小，而连线斜率为

可知b的电阻随电压的升高而增大，V时，b的电阻为

故AB错误，C正确；
D．时，b的电阻为

a、b并联后的总电阻为

故D正确。
故选CD。
27. 如图所示，质量相同的两个带电粒子P、Q以相同的初速度沿垂直于电场方向射入两平行板间的匀强电场中，P从两极板正中央射入，Q从下极板边缘处射入。它们最后打在同一点（不计重力及粒子间相互作用力），则从开始射入到打到上极板的过程中（　　）

A. 它们运动的时间
B. 它们所带的电荷量之比
C. 它们的电势能减少量之比
D. 它们的动能增量之比为
【答案】BC
【解析】
【详解】A．粒子在水平方向做匀速直线运动则

水平位移相同，初速度相同，则运动时间相同，故A错误；
B．竖直方向上


则

可知

故B正确；
C．电场力做正功，电势能减小量为

则

故C正确；
D．由动能定理可知，电势能减小，动能增加，则

故D错误。
故选BC。
28. 如图甲是多用电表内部结构示意图，图乙是刻度盘，通过选择开关分别与1、2、3、4、5、6相连，以改变电路结构，分别成为电流表、电压表和欧姆表，下列说法正确的是（　　）
图乙
A. A是黑表笔、B是红表笔
B. 作电流表时1比2量程大，作电压表时6比5量程小
C. 当选择开关与3或4相连是欧姆表，测量电阻之前需欧姆调零
D. 如图乙所示的指针位置，若选择的电阻×10挡，读数为180；若选择的直流电压10V挡，读数为4.60V
【答案】CD
【解析】
【详解】AC．当选择开关与3、4相连时，多用电表是欧姆表，测量电阻之前需欧姆调零。内置电源的正极应与黑表笔相连，电源的负极应与红表笔相连，所以A为红表笔，B为黑表笔，A错误，C正确；
B．当选择开关与1、2相连时，多用电表是电流表，接1时并联电阻较小，电流表的量程较大；当选择开关与5、6相连时，多用电表是电压表，接6时串联电阻较大，电压表的量程较大，B错误；
D．如图乙所示的指针位置，若选择的电阻×10挡，读数为180；若选择直流电压10V挡，最小分度为0.2V，根据读数规则可知，指针读数为4.60V，D正确。
故选CD。
