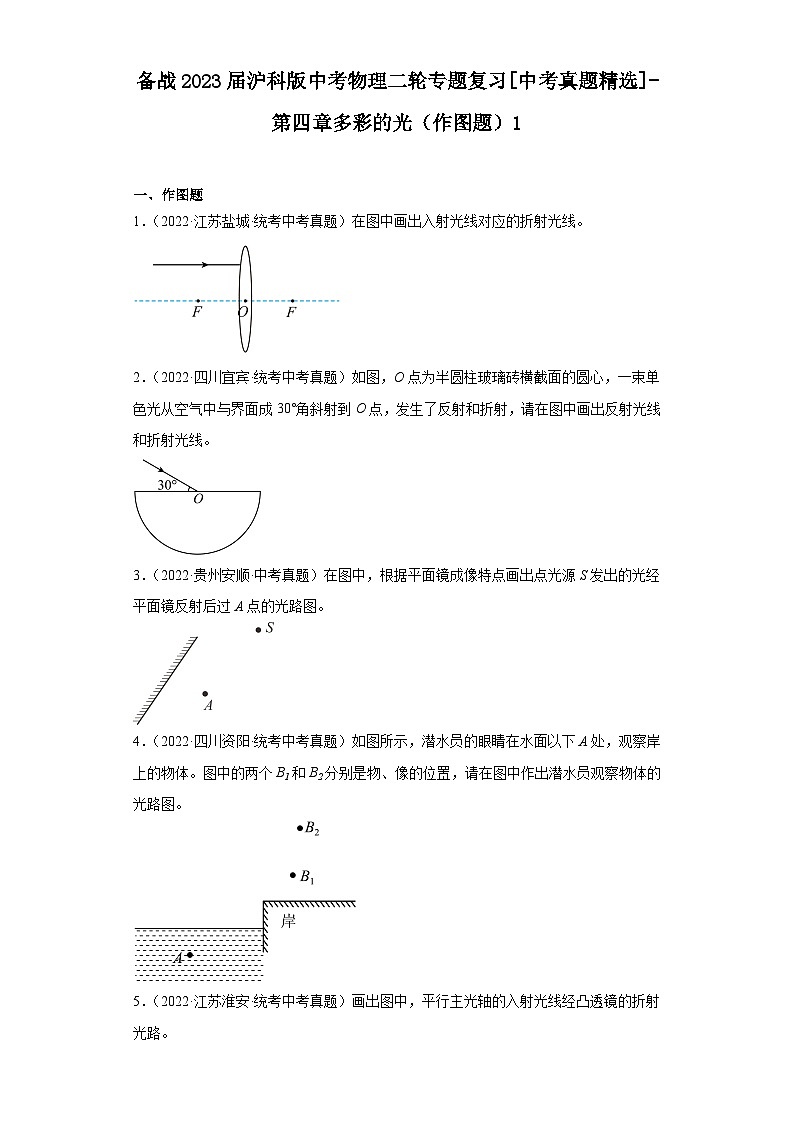

一、作图题

1．（2022·江苏盐城·统考中考真题）在图中画出入射光线对应的折射光线。

2．（2022·四川宜宾·统考中考真题）如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O点，发生了反射和折射，请在图中画出反射光线和折射光线。

3．（2022·贵州安顺·中考真题）在图中，根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的光路图。

4．（2022·四川资阳·统考中考真题）如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图。

5．（2022·江苏淮安·统考中考真题）画出图中，平行主光轴的入射光线经凸透镜的折射光路。

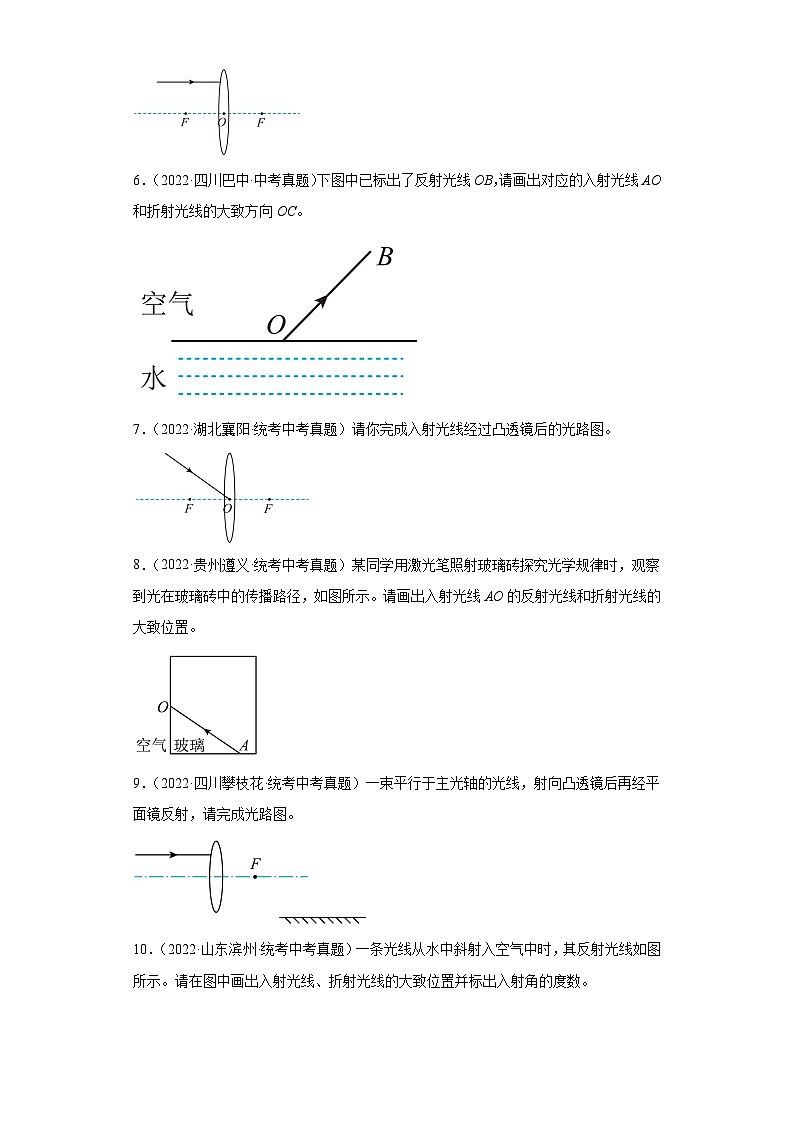

6．（2022·四川巴中·中考真题）下图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。

7．（2022·湖北襄阳·统考中考真题）请你完成入射光线经过凸透镜后的光路图。

8．（2022·贵州遵义·统考中考真题）某同学用激光笔照射玻璃砖探究光学规律时，观察到光在玻璃砖中的传播路径，如图所示。请画出入射光线AO的反射光线和折射光线的大致位置。

9．（2022·四川攀枝花·统考中考真题）一束平行于主光轴的光线，射向凸透镜后再经平面镜反射，请完成光路图。

10．（2022·山东滨州·统考中考真题）一条光线从水中斜射入空气中时，其反射光线如图所示。请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。

11．（2022·山东威海·统考中考真题）如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。

12．（2022·山东东营·统考中考真题）如图所示，S是发光点，请画出S在平面镜中的像的位置，并画出由S点发出经平面镜反射后通过A点的光路图。

13．（2022·江苏南通·统考中考真题）如图，物体AB正立在平面镜前，请作出物体AB在平面镜中所成的像。

14．（2022·山东潍坊·统考中考真题）如图所示，水池边有一路灯S，路灯上方有一平面镜，S发出的光能经反射后射入水中，请画出：

（1）S在平面镜中所成的像；

（2）经反射后过A点的反射光线；

（3）照射到水池底的光路图。

15．（2022·山东菏泽·统考中考真题）在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大不能贸然下水游泳。下图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。

16．（2022·辽宁丹东·统考中考真题）如图甲所示，用跳棋子完成“探究平面镜成像的特点”的实验后，小辉偶然发现在镜前某一角度，棋子A的像恰好被棋子B“挡住”了；图乙为该场景的简图，图中C为小辉眼睛的位置，请根据平面镜成像的特点完成符合题意的光路图。

17．（2022·辽宁·统考中考真题）承德避暑山庄湖景如画，如图甲所示。小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。请在图乙中画出：

（1）A点在水中的像A'；

（2）小玉看到A'的光路；

（3）鱼的大致位置B'并完成看到B'的光路图。

18．（2022·广西桂林·统考中考真题）请画出图中入射光线对应的反射光线。

19．（2022·贵州六盘水·统考中考真题）如图所示，一束光从空气斜射入水中，同时在水表面发生反射，请画出反射光线及折射光线的大致位置。

20．（2022·贵州黔西·统考中考真题）阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在图中画出平面镜的位置，并标明反射角的度数。

参考答案：

1．

【详解】根据凸透镜特殊光线：跟主光轴平行的光线经凸透镜折射后过焦点，作图如下：

2．

【详解】当光线射向两种介质的界面上时，会同时发生反射和折射；入射光线与水面的夹角为30°，入射角为60°，由于反射角等于入射角，所以反射角为60°；当光从空气中斜射入水中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角，如下图：

3．

【详解】先通过平面镜作出发光点S的对称点S′即为S的像；连接S′A交平面镜于点O，SO为入射光线，OA为反射光线，如图所示：

4．

【详解】连接两点（空气中用虚线，水中用实线）与水面相交，则交点为入射点；连接即为入射光线，为折射光线，如下图所示：

5．

【详解】平行于主光轴的光线经凸透镜折射后，其折射光线过焦点，如图所示：

6．

【详解】根据平面镜成像原理入射角等于反射角，故过入射点作垂直于水面的法线，然后作出入射光线OA，并标好入射光的方向。根据折射规律可知从空气中射入水中的发生折射，折射角将小于入射角，折射光线将更靠近法线，由此可作出折射光线OC，如下图

7．

【详解】解：过光心的光线经凸透镜折射后传播方向不改变，如图所示

8．

【详解】先过入射点O垂直于界面作出法线，根据反射角等于入射角在玻璃中法线的上侧作出反射光线OB；光由玻璃砖斜射入空气中时，折射光线远离法线，折射角大于入射角，据此在空气中法线的上侧作出折射光线OC，如图所示：

9．

【详解】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，该光线入射到平面镜，画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如图所示：

10．

【详解】由图可知，反射光线与水面的夹角为60°，则反射角为

90°-60°=30°

反射角等于入射角，入射角等于30°，在法线右侧，水面下画出入射光线；过入射点在法线左侧的空气中画出折射光线，折射角大于入射角，如图所示：

11．

【详解】作出点A关于平面镜的对称点，即为像点A′，连接A′O，沿A′O画出反射光线，连接AO画出入射光线，如图所示：

12．

【详解】作出发光点S关于平面镜的对称点，即为发光点S的像S'，连接S'A交平面镜于点O，沿AO画出反射光线，连接SO画出入射光线，如图所示

13．

【详解】根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，辅助线与像用虚线，如图所示：

14．（1）（2）（3）

【详解】（1）（2）（3）据平面镜的成像特点，过S作MN垂线，据像到镜面的距离与物到镜面的距离相等，作出像点S′；连接S′A与MN相交于O点，光线OA是S射向MN的光线经反射后的过A点的反射光线；光线OA斜射向水面时发生折射，折射角小于入射角，可大概作出折射光线，且折射光线射向池底的B点。作图如下：

15．

【详解】人在空气中看到A'在水中的位置就是A在水中的像的位置，所以找到A在水中的像的位置，A发出的光经水面折射进入人眼，所以找到此光线的入射点；分别连接A'到人眼找到入射点O，实际是A发光，所以连接AO为入射光线；A'到O是找到入射点所做的辅助线，应用虚线表示。如图所示：

16．

【详解】先作出棋子在平面镜中的像，由于被棋子B挡住了，所以A′BC在同一直线上，连接A′C，与平面镜的交点为入射点，连接，则为入射光线，为反射光线，如下图

17．

【详解】（1）作出建筑物的顶点A关于水面的对称点A'，即为建筑物的顶点A在水中的像A'。

（2）连接A'和小玉的眼睛C的连线，交水面于O，OC为反射光线，连接AO为入射光线，即为小玉看到A'的光路。

（3）水中的鱼反射的光线斜射入空气中时，折射角大于入射角；折射光线进入人眼，人眼逆着折射光线看过去，看到鱼的虚像在鱼的实际位置的上方；连接BC交水面于O'，过点O'作法线，O'C为折射光线，根据折射角大于入射角作出入射光线B' O'，即为看到B'的光路图，鱼的大致位置B'在B的正下方，如图所示：

18．

【详解】如图所示，入射角为60º，根据光的反射定律，反射角等于入射角，画出反射光线，如图所示：

19．

【详解】过入射点做法线，从而确定了入射光线位于法线的左侧，然后利用光的反射规律，反射角等于入射角，作出对应的反射光线；光从空气斜射入水中，折射角小于入射角，由此可以作出对应的折射光线。如图所示：

20．

【详解】因为太阳光竖直射入深井内，所以反射光线竖直向下，画出法线，过入射点画出法线的垂线，即平面镜的位置；因入射光线与水平面成60°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为

60°+90°=150°

则入射角、反射角都为

如图所示：
