2023年新人教版中考物理总复习 三轮冲刺 专题14 《安全用电》中考试题精选

中考物理第三轮复习策略

初中物理总复习是物理学习中的一个重要环节，是学生对整个初中物理知识进行系统全面的认识、梳理、深化的过程。总复习所涉及的内容多，知识广，时间短，要在短时间内取得好的效果，就必须深入研究与探索。中考物理复习大致可分为三阶段，即第一轮全面复习、第二轮专题复习和第三轮模拟题练习。

第三轮模拟题练习——这一阶段是检查学生整体复习情况，查漏补缺，提高应试能力，提高学生成绩的关键阶段。这段时间教师主要任务是从试卷中发现复习中存在的问题，及时评讲，同时要注意增强学生自主学习能力，让学生学会自我反思、总结解题方法和应试技巧。

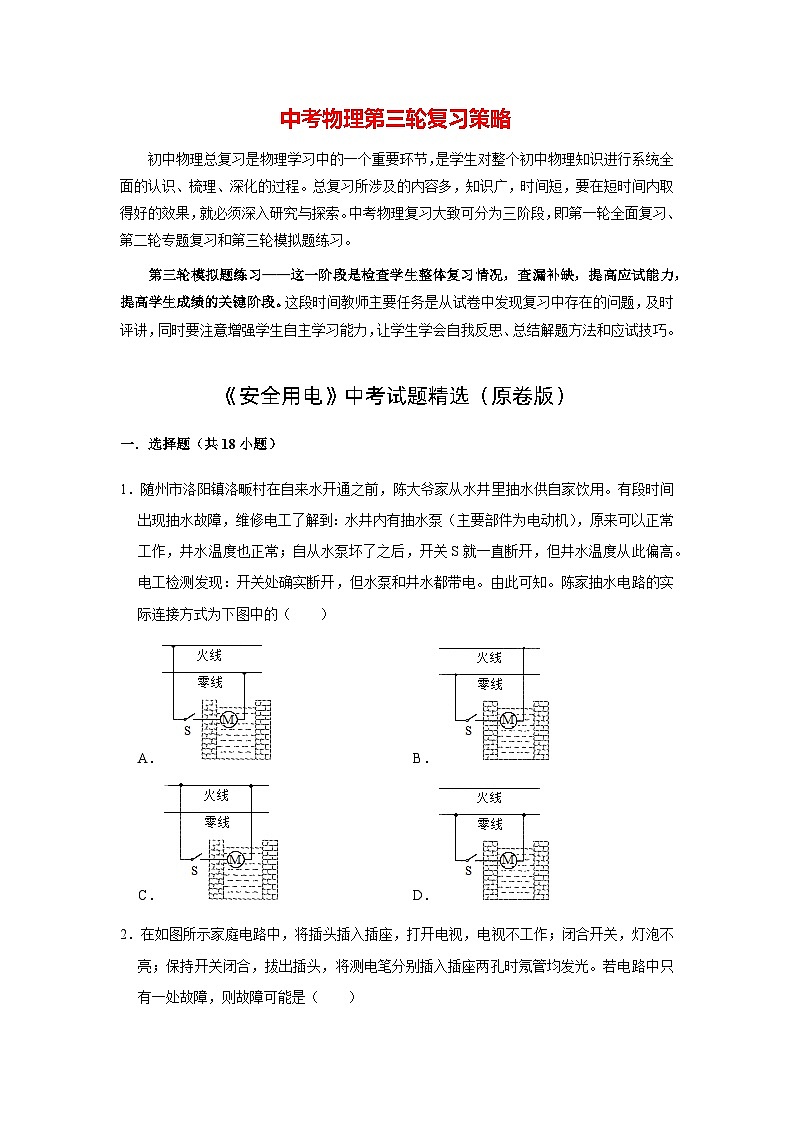

《安全用电》中考试题精选（原卷版）

一．选择题（共18小题）

1．随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的（　　）

A． B．

C． D．

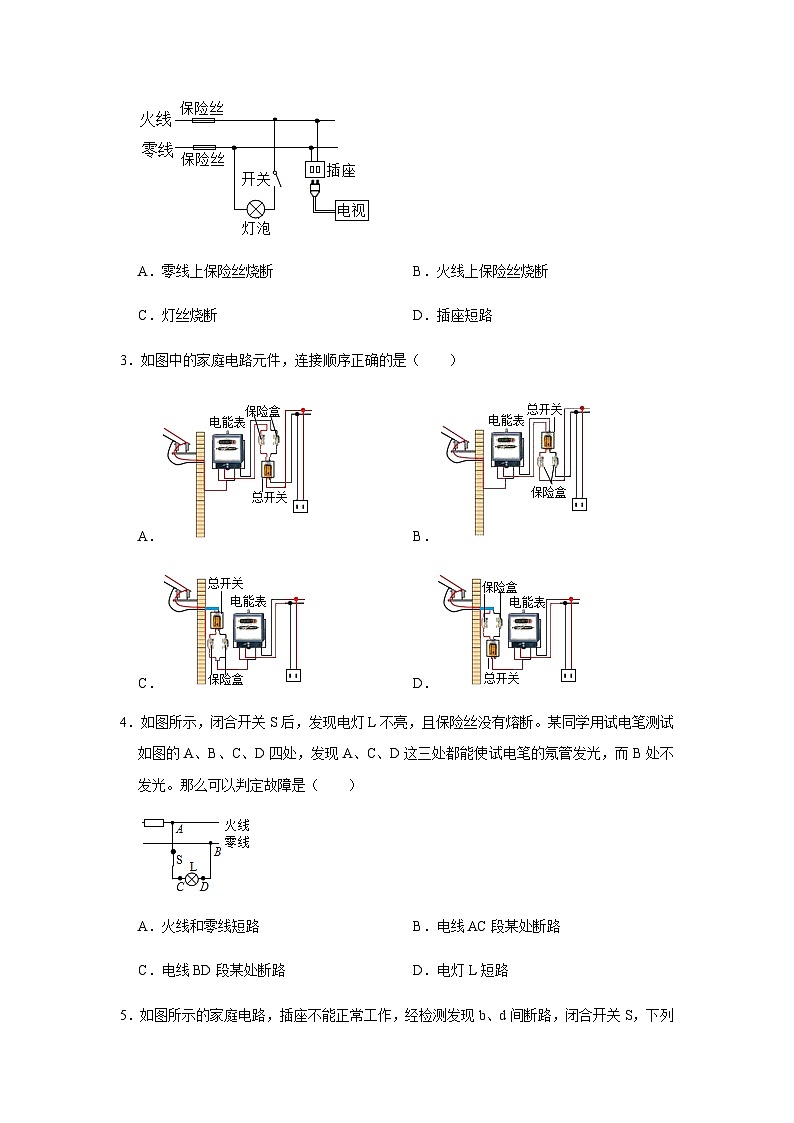

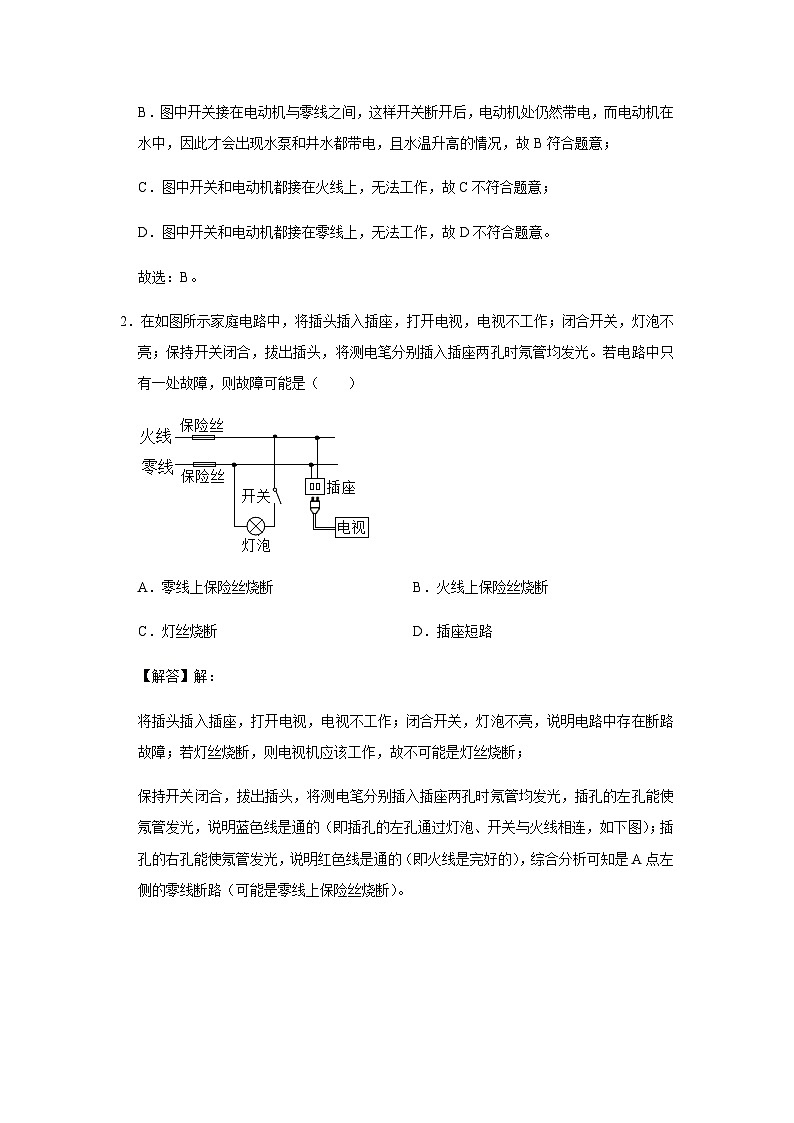

2．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（　　）

A．零线上保险丝烧断 B．火线上保险丝烧断

C．灯丝烧断 D．插座短路

3．如图中的家庭电路元件，连接顺序正确的是（　　）

A． B．

C． D．

4．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（　　）

A．火线和零线短路 B．电线AC段某处断路

C．电线BD段某处断路 D．电灯L短路

5．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（　　）

A．灯不会发光

B．正确使用试电笔接触图中a点，试电笔会发光

C．若此时站在地上的人接触c点，漏电保护器会切断电路

D．若将开关和灯互换位置，仍然符合安全用电原则

6．下列有关生活用电的说法，不正确的是（　　）

A．家庭电路安装漏电保护器，使用三线插头都是防止漏电而采取的安全措施

B．消耗电能的多少用电能表来计量

C．家庭电路中电流过大的原因是用电器的总功率过大或电路发生短路

D．使用试电笔时，为了安全手指不能接触笔尾的金属体

7．在家庭电路中，当空气开关跳闸，则可能的原因是（　　）

①插头中的两个线头相碰

②开关中的两个线头相碰

③电路中增加了大功率的用电器

④户外输电线火线断了

A．①② B．①③ C．②③ D．③④

8．下列做法中符合安全用电要求的是（　　）

A．发现有人触电应立即用手将人拉开

B．家庭电路中应安装空气开关或保险丝

C．有金属外壳的用电器一般使用两脚插头

D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽

9．下列家庭电路中，连接符合安全用电要求的是（　　）

A． B．

C． D．

10．如图是小轩家的部分电路。下列说法正确的是（　　）

A．若熔断器熔丝熔断了，可以用铜丝代替

B．若导线cd间断路，仍然可以安全使用三线插座

C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了

D．若ab间断路，灯泡L仍能正常工作

11．插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（　　）

A．在插线板上可以同时使用多个大功率用电器

B．插线板可以放置在家中的任何位置

C．使用或购买插线板时要关注其相关技术参数

D．用电器的插脚无需与插孔中的金属片完全接触

12．关于家庭电路，下列说法正确的是（　　）

A．甲图中，若保险丝熔断，则一定是短路引起的

B．甲图中，灯泡与开关的连接符合安全用电原则

C．甲图中，两孔插座的连接不符合安全用电原则

D．乙图中，电能表所在电路的总功率不能超过 2200W

13．利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（　　）

A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4）

14．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（　　）

A．甲站在绝缘凳上同时接触火线和零线

B．乙站在绝缘凳上仅接触火线

C．丙站在地上仅接触火线

D．丁站在地上同时接触火线和零线

15．如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　）

A．插座短路 B．进户的火线断路

C．进户的零线断路 D．电灯的灯丝断路

16．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）

A．灯L2短路 B．灯L2所在支路开路

C．c、d两点间开路 D．c点左侧的零线开路

17．正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（　　）

A．

B．

C．

D．

18．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）

A．灯泡L1所在支路正常

B．灯泡L2所在支路断路

C．灯泡L3所在支路短路

D．装好保险丝，合上所有开关后，灯泡都能正常发光

二．作图题（共2小题）

19．图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图，“〇”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许

连在接线柱上。

20．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
