2022年山东省泰安市中考物理试卷
展开
这是一份2022年山东省泰安市中考物理试卷，共23页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

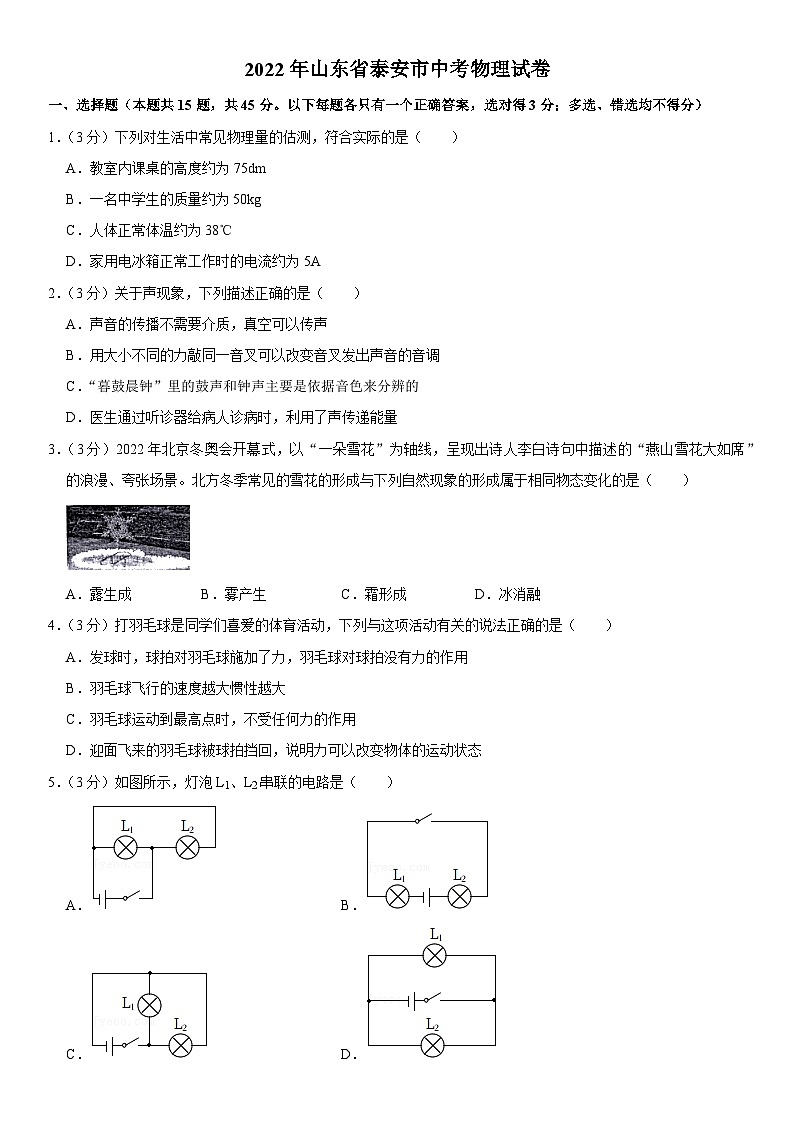

2022年山东省泰安市中考物理试卷
一、选择题（本题共15题，共45分。以下每题各只有一个正确答案，选对得3分；多选、错选均不得分）
1．（3分）下列对生活中常见物理量的估测，符合实际的是（ ）
A．教室内课桌的高度约为75dm
B．一名中学生的质量约为50kg
C．人体正常体温约为38℃
D．家用电冰箱正常工作时的电流约为5A
2．（3分）关于声现象，下列描述正确的是（ ）
A．声音的传播不需要介质，真空可以传声
B．用大小不同的力敲同一音叉可以改变音叉发出声音的音调
C．“暮鼓晨钟”里的鼓声和钟声主要是依据音色来分辨的
D．医生通过听诊器给病人诊病时，利用了声传递能量
3．（3分）2022年北京冬奥会开幕式，以“一朵雪花”为轴线，呈现出诗人李白诗句中描述的“燕山雪花大如席”的浪漫、夸张场景。北方冬季常见的雪花的形成与下列自然现象的形成属于相同物态变化的是（ ）
A．露生成 B．雾产生 C．霜形成 D．冰消融
4．（3分）打羽毛球是同学们喜爱的体育活动，下列与这项活动有关的说法正确的是（ ）
A．发球时，球拍对羽毛球施加了力，羽毛球对球拍没有力的作用
B．羽毛球飞行的速度越大惯性越大
C．羽毛球运动到最高点时，不受任何力的作用
D．迎面飞来的羽毛球被球拍挡回，说明力可以改变物体的运动状态
5．（3分）如图所示，灯泡L1、L2串联的电路是（ ）
A． B．
C． D．

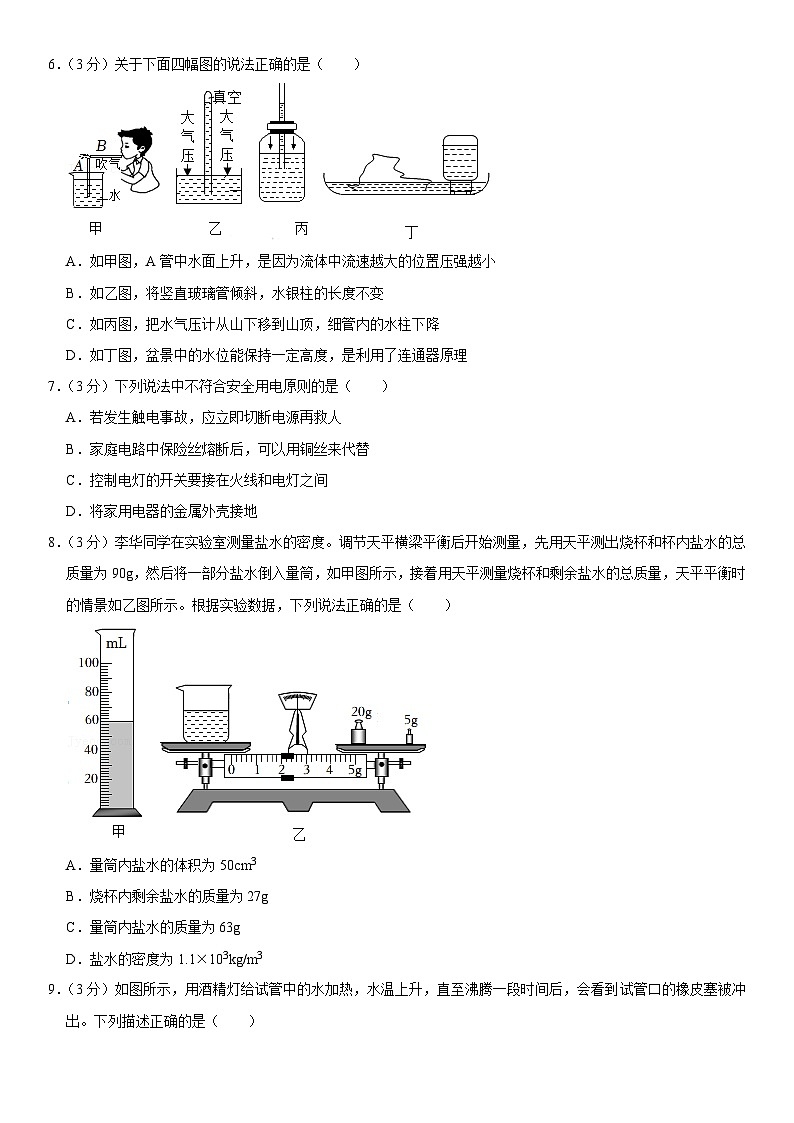

6．（3分）关于下面四幅图的说法正确的是（ ）
A．如甲图，A管中水面上升，是因为流体中流速越大的位置压强越小
B．如乙图，将竖直玻璃管倾斜，水银柱的长度不变
C．如丙图，把水气压计从山下移到山顶，细管内的水柱下降
D．如丁图，盆景中的水位能保持一定高度，是利用了连通器原理
7．（3分）下列说法中不符合安全用电原则的是（ ）
A．若发生触电事故，应立即切断电源再救人
B．家庭电路中保险丝熔断后，可以用铜丝来代替
C．控制电灯的开关要接在火线和电灯之间
D．将家用电器的金属外壳接地
8．（3分）李华同学在实验室测量盐水的密度。调节天平横梁平衡后开始测量，先用天平测出烧杯和杯内盐水的总质量为90g，然后将一部分盐水倒入量筒，如甲图所示，接着用天平测量烧杯和剩余盐水的总质量，天平平衡时的情景如乙图所示。根据实验数据，下列说法正确的是（ ）
A．量筒内盐水的体积为50cm3
B．烧杯内剩余盐水的质量为27g
C．量筒内盐水的质量为63g
D．盐水的密度为1.1×103kg/m3

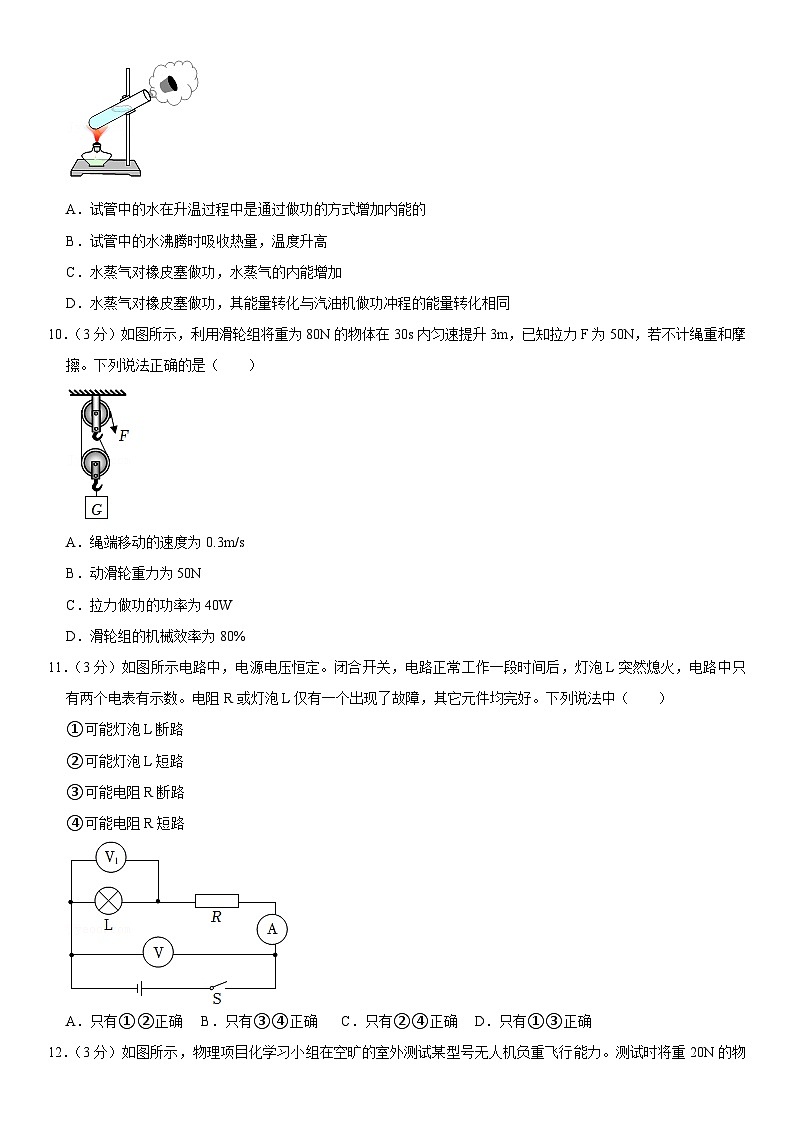

9．（3分）如图所示，用酒精灯给试管中的水加热，水温上升，直至沸腾一段时间后，会看到试管口的橡皮塞被冲出。下列描述正确的是（ ）
A．试管中的水在升温过程中是通过做功的方式增加内能的
B．试管中的水沸腾时吸收热量，温度升高
C．水蒸气对橡皮塞做功，水蒸气的内能增加
D．水蒸气对橡皮塞做功，其能量转化与汽油机做功冲程的能量转化相同
10．（3分）如图所示，利用滑轮组将重为80N的物体在30s内匀速提升3m，已知拉力F为50N，若不计绳重和摩擦。下列说法正确的是（ ）
A．绳端移动的速度为0.3m/s
B．动滑轮重力为50N
C．拉力做功的功率为40W
D．滑轮组的机械效率为80%
11．（3分）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄火，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路
A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确
12．（3分）如图所示，物理项目化学习小组在空旷的室外测试某型号无人机负重飞行能力。测试时将重20N的物体A固定在无人机上，并控制无人机完成以3m/s的速度匀速上升、在空中悬停、以2m/s的速度匀速下降三个阶段的测试项目，同时利用系统软件记录多次测量的相关信息，并做出测评报告。下列说法中（ ）
①匀速上升阶段，物体A相对于地面是运动的
②匀速上升阶段，物体A的机械能不变
③匀速下降阶段，物体A的重力势能转化为动能
④物体A匀速下降阶段的动能小于匀速上升阶段的动能
A．只有①③正确 B．只有②④正确
C．只有①④正确 D．只有①②③正确
13．（3分）光学知识在我们的生活、学习中有着广泛应用。下列说法中（ ）
①近视镜是凸透镜，利用了凸透镜对光有会聚作用
②照相时，被照者应位于镜头二倍焦距以外
③放大镜能放大地图，利用了光通过凸透镜能成正立、放大的实像的原理
④阳光下绿树的影子是光沿直线传播形成的
A．只有①④正确 B．只有②④正确 C．只有②③正确 D．只有①③正确
14．（3分）两个相同的容器放在同一水平桌面上，分别装有甲、乙两种密度不同的液体，且ρ甲＞ρ乙；两
个体积相同的实心小球a和b在甲、乙两种液体中静止时的状态如图所示；两容器内c、d两点到容器底部的距离相等。设小球a和b的密度分别为ρa和ρb，质量分别为ma和mb，受到的浮力分别为Fa和Fb，c、d两处的液体压强分别为pc和pd。下列说法中（ ）
①ρa＞ρb
②ma＜mb
③Fa＞Fb
④pc＞pd
A．只有①③正确 B．只有②③正确
C．只有①④正确 D．只有①③④正确
15．（3分）如甲图所示，灯泡L标有“8V 4W”字样，忽略温度对灯丝电阻的影响，滑动变阻器R1标有“50Ω 1A”字样，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R2的电流随电压变化的图象如乙图所示。在保证电路安全和电表不超量程的情况下，当闭合开关S、S1、S2时，通电30s，电路中电流所做的功为120J；当闭合开关S，断开开关S1、S2时，灯泡的实际功率为PL；当闭合开关S1、S2，断开开关S时，定值电阻R2消耗的最小功率为P2。下列说法中（ ）
①灯泡L的电阻为16Ω
②电源电压为12V
③P2＝0.75W
④PL＝1W
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有①③④正确
二、填空题（每空2分，共8分）
16．（2分）用丝绸摩擦过的玻璃棒靠近吸管的一端，吸管被排斥，则吸管带 电。
17．（2分）如图所示为某种物质熔化时温度随时间的变化图象，由此判断该物质是 （选填“晶体”或“非晶体”）。
18．（2分）如图所示，用2N的水平拉力拉着木块在水平桌面上做匀速直线运动，当拉力变为4N时，木块受到的摩擦力为 N。
19．（2分）沼气是一种清洁燃料，部分地区因地制宜建造沼气池，利用沼气烧水做饭。已知沼气的热值为1.9×107J/m3，完全燃烧0.2m3沼气，放出的热量为 J。
三、作图题（每题3分，共6分）
20．（3分）如图所示，物体A在水平地面上静止，画出物体A受力的示意图。
21．（3分）如图所示，根据通电螺线管中的电流方向标出螺线管的S极。
四、实验题（第22题8分，第23题12分，共20分）
22．（8分）李华同学在实验室探究平面镜成像的特点。如图所示，保持玻璃板与直尺垂直，取两支外型相同的蜡烛A和B分别竖直置于玻璃板两侧的直尺上，点燃玻璃板前的蜡烛A，进行观察和调整。
（1）利用直尺是为了便于测量像与物到平面镜的 。
（2）选择两支外型相同的蜡烛是为了便于比较像与物的 关系。
（3）确定出蜡烛A所成像的位置后，在像的位置上放一光屏，光屏上不能承接到蜡烛A的像，说明平面镜成的像是 （选填“实像”或“虚像”）。
（4）在物理实验中，为了减小误差或寻找普遍规律，经常需要多次测量。下列实验中多次测量的目的与本实验多次测量的目的相同的是 （选填字母符号）。
A.“探究串、并联电路中电流的规律”时，换用不同规格的小灯泡，多次测量
B.“用刻度尺测长度”时，需要多次测量被测物体的长度
23．（12分）物理创新实验小组连接了如甲图所示的电路，测量定值电阻Rx的阻值。电源电压有4V和6V两挡可选，Rx的阻值约为10Ω，滑动变阻器有（a：“15Ω 3A”和b：“50Ω 2A”）两种规格。
（1）李华同学发现甲图连接的电路有一处错误，请把接错的那一根导线找出来打“×”，用笔画线代替导线画出正确的连接（只改接一根导线）。
（2）李华正确连接导线后，将滑动变阻器的滑片P移至最右端，闭合开关后，电压表示数为1V，电流表示数为0.1A。由此判断电源电压选择的是 （选填“4V”或“6V”）挡，滑动变阻器选择的是 （选填“a”或“b”）规格。
（3）继续移动滑动变阻器的滑片P完成后续测量，第3次实验时，电流表的示数如乙图所示，请根据实验过程将表格填写完整，并将①②两处的数据填写横线上（Rx的平均值精确到0.1Ω）。
实验次数
电压Ux/V
电流Ix/A
电阻Rx/Ω
Rx平均值/Ω
1
1
0.1
10
②
2
2.5
0.24
10.4
3
2.8
①
（4）该实验小组进行了实验创新，利用阻值为R0的定值电阻和电流表A1、A2等器材，测出了额定电压为U额的小灯泡L正常发光时的电阻，小组成员共同设计了如丙图所示的电路，经检查无误后进行实验。请你帮助他们将实验过程补充完整：
①闭合开关，移动滑动变阻器的滑片P，使电流表 （选填“A1”或“A2”）的示数为，同时记下另一个电流表的示数，记为I2；
②用已知物理量和测量量的符号表示出小灯泡L正常发光时的电阻RL＝ 。
五、计算题（第24题7分，第25题14分，共21分。解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分）
24．（7分）电动车是人们便捷出行的交通工具。某人骑着电动车在水平路面上沿直线行驶了800m，已知他和电动车的总重力为860N，轮胎和地面的总接触面积为20cm2。假定骑行过程中电动车的牵引力恒为50N，在此骑行过程中，求：
（1）牵引力做的功；
（2）电动车对水平路面的压强。
25．（14分）如图所示，物理科技小组设计的具有防干烧功能的空气加湿器装置模型，由控制器和加热器组成，可在水量不足时自动停止加热。加热器有高、低两个挡位，由开关S和加热电阻丝R1、R2组成，U＝220V，R2＝242Ω；控制电路电压恒定，R0＝10Ω，RF为压敏电阻，下方固定一个轻质绝缘T形硬质杆，水箱注水后圆柱形浮体A竖直上浮，通过T形杆对压敏电阻产生压力，所受压力每增加1.5N，电阻减小5Ω。浮体A体积为1000cm3，质量为50g。科技小组对加湿器进行测试：向水箱内缓慢注水，当液面上升至浮体A体积的浸入水中时，电磁铁线圈中电流为200mA，此时衔铁恰好被吸下，加热器开始工作；当液面上升至浮体A体积的浸入水中时，电磁铁线圈中电流为240mA；当水箱注水量达到最大值时，电磁铁线圈中电流为300mA。T形硬质杆的质量和电磁铁线圈电阻忽略不计，g取10N/kg，水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃）。
（1）当加热器处于高挡位时，加热140s所产生的热量全部被1.2kg的水吸收，水温升高了25℃。求加热器的高挡功率和低挡功率；
（2）求浮体A体积的浸入水中时受到的浮力和此时压敏电阻受到的压力；
（3）求水箱注水量达到最大值时，浮体A浸入水中的体积。
2022年山东省泰安市中考物理试卷
参考答案与试题解析
一、选择题（本题共15题，共45分。以下每题各只有一个正确答案，选对得3分；多选、错选均不得分）
1．（3分）下列对生活中常见物理量的估测，符合实际的是（ ）
A．教室内课桌的高度约为75dm
B．一名中学生的质量约为50kg
C．人体正常体温约为38℃
D．家用电冰箱正常工作时的电流约为5A
【解答】解：A、课桌的高度大约80cm，故A错误；
B、一名中学生的质量大约50kg，故B正确；
C、人体正常体温约为37℃，变化幅度不大，故C错误；
D、家用电冰箱正常工作时的电流约为1A左右，故D错误。
故选：B。
2．（3分）关于声现象，下列描述正确的是（ ）
A．声音的传播不需要介质，真空可以传声
B．用大小不同的力敲同一音叉可以改变音叉发出声音的音调
C．“暮鼓晨钟”里的鼓声和钟声主要是依据音色来分辨的
D．医生通过听诊器给病人诊病时，利用了声传递能量
【解答】解：声音的传播需要介质，真空中不能传播声音，故A错误；
B、用大小不同的力敲同一音叉可以改变音叉发出声音的振幅，振幅的大小决定了声音的响度，故B错误；
C、利用音色可以辨别不同的乐器，所以鼓声和钟声主要是依据音色来分辨的，故C正确；
D、医生通过听诊器给病人诊病时利用的是声能传递信息，故D错误。
故选：C。
3．（3分）2022年北京冬奥会开幕式，以“一朵雪花”为轴线，呈现出诗人李白诗句中描述的“燕山雪花大如席”的浪漫、夸张场景。北方冬季常见的雪花的形成与下列自然现象的形成属于相同物态变化的是（ ）
A．露生成 B．雾产生 C．霜形成 D．冰消融
【解答】解：雪花的形成属于凝华。
A、露是水蒸气液化形成的小液滴，属于液化，故A错误；
B、雾是水蒸气遇冷形成的小液滴，附着在尘埃小颗粒上，属于液化，故B错误；
C、霜是水蒸气遇冷直接变成冰晶，属于凝华，故C正确；
D、冰消融属于熔化，故D错误。
故选：C。
4．（3分）打羽毛球是同学们喜爱的体育活动，下列与这项活动有关的说法正确的是（ ）
A．发球时，球拍对羽毛球施加了力，羽毛球对球拍没有力的作用
B．羽毛球飞行的速度越大惯性越大
C．羽毛球运动到最高点时，不受任何力的作用
D．迎面飞来的羽毛球被球拍挡回，说明力可以改变物体的运动状态
【解答】解：A、根据力的相互性可知，球拍对羽毛球施力的同时，也受到球对球拍的作用力，故A错误；
B、惯性是指物体具有保持原来运动状态的性质，质量是物体惯性大小的量度，跟物体的运动状态无关，故B错误；
C、羽毛球在空中运动时受重力和阻力作用，达到最高点时速度为零，但所受重力不变，故C错误；
D、迎面飞来的羽毛球被球拍挡回时，球拍对球的力使其运动状态改变，故D正确。
故选：D。
5．（3分）如图所示，灯泡L1、L2串联的电路是（ ）
A． B．
C． D．
【解答】解：A、闭合开关，电流同时通过灯泡有两个通路，属于并联，故A错误；
B、闭合开关，电流只有一个通路依次通过两个灯泡，属于串联，故B正确；
CD、闭合开关，电流同时通过灯泡有两个通路，属于并联，故CD错误。
故选：B。
6．（3分）关于下面四幅图的说法正确的是（ ）
A．如甲图，A管中水面上升，是因为流体中流速越大的位置压强越小
B．如乙图，将竖直玻璃管倾斜，水银柱的长度不变
C．如丙图，把水气压计从山下移到山顶，细管内的水柱下降
D．如丁图，盆景中的水位能保持一定高度，是利用了连通器原理
【解答】解：A、A管中水面上升，是因为流体中流速越大的位置压强越小，故A正确；
B、在托里拆利实验中，水银柱的高度是指管内水银面到水银槽中水银面的垂直高度，这一高度的大小是由外界大气压决定的，因此在大气压不变的情况下，玻璃管倾斜，水银柱高度不变，但水银柱长度会变长，故B错误；
C、把水气压计从山下带到山上，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下会有一部分水被压入玻璃管，因此管内水柱会升高，故C错误；
D、在一个标准大气压下，大气压可以支持约10.3m高的水柱。瓶中水面能高于盆内水面不会流出来，正是因为盆景中的水与大气相通，是大气压支持着瓶内的水不会流出来，不是利用连通器原理，故D错误。
故选：A。
7．（3分）下列说法中不符合安全用电原则的是（ ）
A．若发生触电事故，应立即切断电源再救人
B．家庭电路中保险丝熔断后，可以用铜丝来代替
C．控制电灯的开关要接在火线和电灯之间
D．将家用电器的金属外壳接地
【解答】解：A、发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故A符合安全用电的原则；
B、熔丝熔断后千万不能用铜丝代替，起不到保护作用，故B不符合安全用电的原则；
C、控制电灯的开关要接在火线和电灯之间，开关断开，电灯不带电，不易发生触电事故，故C符合安全用电的原则；
D、将家用电器的金属外壳接地，当用电器漏电时，地线把人体短路，避免触电事故的发生，故D符合安全用电的原则。
故选：B。
8．（3分）李华同学在实验室测量盐水的密度。调节天平横梁平衡后开始测量，先用天平测出烧杯和杯内盐水的总质量为90g，然后将一部分盐水倒入量筒，如甲图所示，接着用天平测量烧杯和剩余盐水的总质量，天平平衡时的情景如乙图所示。根据实验数据，下列说法正确的是（ ）
A．量筒内盐水的体积为50cm3
B．烧杯内剩余盐水的质量为27g
C．量筒内盐水的质量为63g
D．盐水的密度为1.1×103kg/m3
【解答】解：A、由图甲中量筒分度值1mL，量筒内盐水的体积为60mL＝60cm3，故A错误；
B、由乙图可知，剩余盐水和烧杯的质量为20g+5g+2g＝27g，故B错误；
C、量筒内盐水的质量为90g﹣27g＝63g，故C正确；
D、盐水的密度ρ＝＝＝1.05g/cm3＝1.05×103kg/m3，故D错误。
故选：C。
9．（3分）如图所示，用酒精灯给试管中的水加热，水温上升，直至沸腾一段时间后，会看到试管口的橡皮塞被冲出。下列描述正确的是（ ）
A．试管中的水在升温过程中是通过做功的方式增加内能的
B．试管中的水沸腾时吸收热量，温度升高
C．水蒸气对橡皮塞做功，水蒸气的内能增加
D．水蒸气对橡皮塞做功，其能量转化与汽油机做功冲程的能量转化相同
【解答】解：加热过程中，水吸热，温度升高、内能增大，水的内能增大是通过热传递方式实现的；
水蒸气膨胀对塞子做功，将水蒸气的内能转化为木塞的机械能，水蒸气的内能减少；能量转化情况与汽油机的做功冲程相同。
综上所述D正确。
故选：D。
10．（3分）如图所示，利用滑轮组将重为80N的物体在30s内匀速提升3m，已知拉力F为50N，若不计绳重和摩擦。下列说法正确的是（ ）
A．绳端移动的速度为0.3m/s
B．动滑轮重力为50N
C．拉力做功的功率为40W
D．滑轮组的机械效率为80%
【解答】解：A、由图可知n＝2，绳子自由端移动的距离：s＝2h＝2×3m＝6m，绳子自由端移动的速度：v＝＝＝0.2m/s，故A错误；
B、因为不计绳重和摩擦时F＝（G+G动），所以动滑轮的重力：G动＝nF﹣G＝2×50N﹣80N＝20N，故B错误；
C、拉力做的总功：W总＝Fs＝50N×6m＝300J，拉力做功的功率：P＝＝＝10W，故C错误；
D、不计绳重和摩擦，滑轮组的机械效率：η＝＝＝＝＝×100%＝80%，故D正确。
故选：D。
11．（3分）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄火，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路
A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确
【解答】解：电路正常工作时，R与灯泡L串联，电压表与R并联，电流表测量电路中的电流，电压表V测电源两端的电压，电压表V1测L两端的电压；
①若灯泡L断路，电路中无电流，电流表示数变为0，此时两个电压表测量的都是电源电压，有示数，故①正确；
②若灯泡L短路，电路是通路，电路中有电流，电流表有示数；根据U＝IR可知，电压表V1示数为0；电压表V测电源两端的电压，有示数，故②正确；
③若电阻R断路，电路中无电流，电流表示数变为0；电压表V与电源两极之间是断开的，无示数，电压表V测电源两端的电压，有示数，故③错误；
④若电阻R短路，电路是通路，电路中有电流，电流表有示数；此时两个电压表测量的都是电源电压，有示数，故④错误。
故选：A。
12．（3分）如图所示，物理项目化学习小组在空旷的室外测试某型号无人机负重飞行能力。测试时将重20N的物体A固定在无人机上，并控制无人机完成以3m/s的速度匀速上升、在空中悬停、以2m/s的速度匀速下降三个阶段的测试项目，同时利用系统软件记录多次测量的相关信息，并做出测评报告。下列说法中（ ）
①匀速上升阶段，物体A相对于地面是运动的
②匀速上升阶段，物体A的机械能不变
③匀速下降阶段，物体A的重力势能转化为动能
④物体A匀速下降阶段的动能小于匀速上升阶段的动能
A．只有①③正确 B．只有②④正确
C．只有①④正确 D．只有①②③正确
【解答】解：①、匀速上升阶段，物体A相对于地面有位置的变化，因此物体A相对于地面是运动的，故①正确；
②、物体A的机械能等于A的动能和重力势能之和，匀速上升阶段，物体A的质量不变，速度不变，则物体A的动能不变，但上升过程中物体A的高度变大，则物体A的重力势能变大，因此物体A的机械能变大，故②错误；
③、匀速下降阶段，物体A的质量和速度均不变，则物体A的动能不变，因此物体A的重力势能未转化为动能，故③错误；
④、由题可知，物体A匀速下降阶段的速度小于匀速上升阶段的速度，因此物体A匀速下降阶段的动能小于匀速上升阶段的动能，故④正确；
总上所述分析可知①④正确，故A、B、D错误，C正确。
故选：C。
13．（3分）光学知识在我们的生活、学习中有着广泛应用。下列说法中（ ）
①近视镜是凸透镜，利用了凸透镜对光有会聚作用
②照相时，被照者应位于镜头二倍焦距以外
③放大镜能放大地图，利用了光通过凸透镜能成正立、放大的实像的原理
④阳光下绿树的影子是光沿直线传播形成的
A．只有①④正确 B．只有②④正确 C．只有②③正确 D．只有①③正确
【解答】解：①、近视镜是凹透镜，利用了凹透镜对光有发散作用，故①错误；
②、照相机的原理是利用凸透镜成倒立、缩小的实像，因此被照者应位于镜头二倍焦距以外，故②正确；
③、凸透镜作为放大镜使用时，将物体放于凸透镜一倍焦距以内，此时是利用光通过凸透镜成正立、放大的虚像，故③错误；
④、影子的形成是由于光的直线传播，因此阳光下绿树的影子是光沿直线传播形成的，故④正确；
总上所述分析可知②④正确，故A、C、D错误，B正确。
故选：B。
14．（3分）两个相同的容器放在同一水平桌面上，分别装有甲、乙两种密度不同的液体，且ρ甲＞ρ乙；两
个体积相同的实心小球a和b在甲、乙两种液体中静止时的状态如图所示；两容器内c、d两点到容器底部的距离相等。设小球a和b的密度分别为ρa和ρb，质量分别为ma和mb，受到的浮力分别为Fa和Fb，c、d两处的液体压强分别为pc和pd。下列说法中（ ）
①ρa＞ρb
②ma＜mb
③Fa＞Fb
④pc＞pd
A．只有①③正确 B．只有②③正确
C．只有①④正确 D．只有①③④正确
【解答】解：①由图可知，小球a在甲液体中悬浮，则有ρa＝ρ甲；小球b在乙液体中漂浮，则有ρb＜ρ乙；
已知ρ甲＞ρ乙，则ρa＝ρ甲＞ρ乙＞ρb，即ρa＞ρb，故①正确；
②已知两个小球的体积相同，ρa＞ρb，由ρ＝可知ma＞mb，故②错误；
③由G＝mg可知两个小球的重力：Ga＞Gb，
小球a悬浮时，所受的浮力与其重力大小相等，即Fa＝Ga；
小球b漂浮时，所受的浮力与其重力大小相等，即Fb＝Gb；
由上述分析可知：Fa＝Ga＞Gb＝Fb，即Fa＞Fb，故③正确；
④由图可知，c处的液体深度更深，即hc＞hd，且ρ甲＞ρ乙，
由p＝ρgh可知c处的液体压强更大，即pc＞pd，故④正确；
综上所述分析可知①③④正确，故A、B、C错误，D正确。
故选：D。
15．（3分）如甲图所示，灯泡L标有“8V 4W”字样，忽略温度对灯丝电阻的影响，滑动变阻器R1标有“50Ω 1A”字样，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R2的电流随电压变化的图象如乙图所示。在保证电路安全和电表不超量程的情况下，当闭合开关S、S1、S2时，通电30s，电路中电流所做的功为120J；当闭合开关S，断开开关S1、S2时，灯泡的实际功率为PL；当闭合开关S1、S2，断开开关S时，定值电阻R2消耗的最小功率为P2。下列说法中（ ）
①灯泡L的电阻为16Ω
②电源电压为12V
③P2＝0.75W
④PL＝1W
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有①③④正确
【解答】解：①、已知灯泡L的额定电压U额＝8V，灯泡L的额定功率P额＝4W，
由可知灯泡L的电阻为：＝＝16Ω，故①正确；
②、由欧姆定律结合图乙中的数据可知电阻R2的阻值为：R2＝＝＝16Ω；
由图甲可知，当闭合开关S、S1、S2时，滑动变阻器和L被短路，电路中只有R2；
由W＝可知U2＝＝＝（8V）2，则电源电压U＝8V，故②错误；
③、当闭合开关S1、S2，断开开关S时，L被短路，R1和R2的串联电路，电流表测电路中的电流，电压表测R1两端的电压；
当滑动变阻器接入电路的阻值最大时，其两端的电压最大，由电压表的量程可知R1两端的电压最大为U1大＝3V，
由串联电路的电压特点可知R2两端的电压最小为：U2小＝U﹣U1大＝8V﹣3V＝5V，
此时电路中最小电流为：I小＝＝＝0.3125A，
由欧姆定律可知滑动变阻器接入电路的最大阻值为：R1＝＝＝9.6Ω，滑动变阻器的最大阻值50Ω，符合条件；
则R2的最小功率为：P2＝I小U2小＝0.3125A×5V＝1.5625W，故③错误；
④、当闭合开关S，断开开关S1、S2时，L和R2串联，电流表测电路中的电流；
由串联电路的电阻特点可知电路总电阻为：R＝R2+RL＝16Ω+16Ω＝32Ω，
此时电路中的电流为：I＝＝＝0.25A，
此时灯泡L的实际功率为：PL＝I2RL＝（0.25A）2×16Ω＝1W，故④正确；
综上所述分析可知①④正确，故B、C、D错误，A正确。
故选：A。
二、填空题（每空2分，共8分）
16．（2分）用丝绸摩擦过的玻璃棒靠近吸管的一端，吸管被排斥，则吸管带 正 电。
【解答】解：用丝绸摩擦过的玻璃棒带正电，玻璃棒靠近吸管的一端，吸管被排斥，根据同种电荷相互排斥可知，吸管带正电。
故答案为：正。
17．（2分）如图所示为某种物质熔化时温度随时间的变化图象，由此判断该物质是 晶体 （选填“晶体”或“非晶体”）。
【解答】解：由图知，该物质在熔化过程中，温度保持48℃不变，所以该物质为晶体。
故答案为：晶体。
18．（2分）如图所示，用2N的水平拉力拉着木块在水平桌面上做匀速直线运动，当拉力变为4N时，木块受到的摩擦力为 2 N。
【解答】解：拉力为2N，拉动木块做匀速直线运动，所以摩擦力与拉力是一对平衡力，大小相等，f＝F＝2N；
当拉力为4N时，木块对水平桌面的压力大小和接触面的粗糙程度不变，滑动摩擦力仍为2N，此时木块将做加速运动。
故答案为：2。
19．（2分）沼气是一种清洁燃料，部分地区因地制宜建造沼气池，利用沼气烧水做饭。已知沼气的热值为1.9×107J/m3，完全燃烧0.2m3沼气，放出的热量为 3.8×106 J。
【解答】解：沼气完全燃烧放出的热量：Q放＝V沼气q沼气＝0.2m3×1.9×107J/m3＝3.8×106J。
故答案为：3.8×106。
三、作图题（每题3分，共6分）
20．（3分）如图所示，物体A在水平地面上静止，画出物体A受力的示意图。
【解答】解：物体A在水平地面上静止，受到竖直向上的支持力和竖直向下的重力的作用，作用点均在重心上，据此画出物体A受力的示意图，如图。
21．（3分）如图所示，根据通电螺线管中的电流方向标出螺线管的S极。
【解答】解：由图可知，螺线管中的电流是从上侧流入、下侧流出，根据安培定则可以确定螺线管的下端为N极，上端为S极，如图所示：
四、实验题（第22题8分，第23题12分，共20分）
22．（8分）李华同学在实验室探究平面镜成像的特点。如图所示，保持玻璃板与直尺垂直，取两支外型相同的蜡烛A和B分别竖直置于玻璃板两侧的直尺上，点燃玻璃板前的蜡烛A，进行观察和调整。
（1）利用直尺是为了便于测量像与物到平面镜的 距离 。
（2）选择两支外型相同的蜡烛是为了便于比较像与物的 大小 关系。
（3）确定出蜡烛A所成像的位置后，在像的位置上放一光屏，光屏上不能承接到蜡烛A的像，说明平面镜成的像是 虚像 （选填“实像”或“虚像”）。
（4）在物理实验中，为了减小误差或寻找普遍规律，经常需要多次测量。下列实验中多次测量的目的与本实验多次测量的目的相同的是 A （选填字母符号）。
A.“探究串、并联电路中电流的规律”时，换用不同规格的小灯泡，多次测量
B.“用刻度尺测长度”时，需要多次测量被测物体的长度
【解答】解：（1）利用直尺是为了便于测量像与物到平面镜的距离。
（2）选择两支外型相同的蜡烛是为了便于比较像与物的大小关系。
（3）确定出蜡烛A所成像的位置后，在像的位置上放一光屏，光屏上不能承接到蜡烛A的像，说明平面镜成的像是虚像。
（4）本实验多次测量的目的是寻找普遍规律；
A、“探究串、并联电路中电流的规律”时，换用不同规格的小灯泡，多次测量的难度是寻找普遍规律；
B、“用刻度尺测长度”时，需要多次测量被测物体的长度的目的是减小误差。
故选A。
故答案为：（1）距离；（2）大小；（3）虚像；（4）A。
23．（12分）物理创新实验小组连接了如甲图所示的电路，测量定值电阻Rx的阻值。电源电压有4V和6V两挡可选，Rx的阻值约为10Ω，滑动变阻器有（a：“15Ω 3A”和b：“50Ω 2A”）两种规格。
（1）李华同学发现甲图连接的电路有一处错误，请把接错的那一根导线找出来打“×”，用笔画线代替导线画出正确的连接（只改接一根导线）。
（2）李华正确连接导线后，将滑动变阻器的滑片P移至最右端，闭合开关后，电压表示数为1V，电流表示数为0.1A。由此判断电源电压选择的是 6V （选填“4V”或“6V”）挡，滑动变阻器选择的是 b （选填“a”或“b”）规格。
（3）继续移动滑动变阻器的滑片P完成后续测量，第3次实验时，电流表的示数如乙图所示，请根据实验过程将表格填写完整，并将①②两处的数据填写横线上（Rx的平均值精确到0.1Ω）。
实验次数
电压Ux/V
电流Ix/A
电阻Rx/Ω
Rx平均值/Ω
1
1
0.1
10
② 10.1
2
2.5
0.24
10.4
3
2.8
① 0.28
（4）该实验小组进行了实验创新，利用阻值为R0的定值电阻和电流表A1、A2等器材，测出了额定电压为U额的小灯泡L正常发光时的电阻，小组成员共同设计了如丙图所示的电路，经检查无误后进行实验。请你帮助他们将实验过程补充完整：
①闭合开关，移动滑动变阻器的滑片P，使电流表 A2 （选填“A1”或“A2”）的示数为，同时记下另一个电流表的示数，记为I2；
②用已知物理量和测量量的符号表示出小灯泡L正常发光时的电阻RL＝ 。
【解答】解：（1）图中电压表测的是电流表电压，所以要删除连接电压表右端的线，并将该线改成连在定值电阻左端；
；
（2）滑动变阻器一般选用阻值较大的，这样可以多次实验；当选50Ω的滑动变阻器时，根据串联分压原理，＝，解得滑动变阻器两端电压为5V，故总电压为6V；
（3）读取电流表示数，先看量程：0～0.6A，再看分度值：0.02A，示数为0.28A，第三次的电阻＝＝10Ω；
平均阻值＝≈10.1Ω；
（4）由图可知小灯泡和R0的定值电阻并联，小灯泡L正常发光时，R0的定值电阻两端电压也为U额，电流为，即为A2所测的R0的电流；
A1所测的是干路电流为I2，根据并联电路电路分流的特点，小灯泡L正常发光时的电流IL＝I2﹣；
小灯泡L正常发光时的电阻RL＝＝；
故答案为：（1）如图所示；（2）6V；b；（3）0.28；10.1；（4）A2；；
五、计算题（第24题7分，第25题14分，共21分。解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分）
24．（7分）电动车是人们便捷出行的交通工具。某人骑着电动车在水平路面上沿直线行驶了800m，已知他和电动车的总重力为860N，轮胎和地面的总接触面积为20cm2。假定骑行过程中电动车的牵引力恒为50N，在此骑行过程中，求：
（1）牵引力做的功；
（2）电动车对水平路面的压强。
【解答】解：（1）牵引力做的功：
W＝Fs＝50N×800m＝40000J；
（2）电动车对水平路面的压力：
F＝G总＝m总g＝860kg×10N/kg＝8600N；
电动车对水平路面的压强：
p＝＝＝4.3×108Pa；
答：（1）牵引力做的功40000J；
（2）电动车对水平路面的压强4.3×108Pa。
25．（14分）如图所示，物理科技小组设计的具有防干烧功能的空气加湿器装置模型，由控制器和加热器组成，可在水量不足时自动停止加热。加热器有高、低两个挡位，由开关S和加热电阻丝R1、R2组成，U＝220V，R2＝242Ω；控制电路电压恒定，R0＝10Ω，RF为压敏电阻，下方固定一个轻质绝缘T形硬质杆，水箱注水后圆柱形浮体A竖直上浮，通过T形杆对压敏电阻产生压力，所受压力每增加1.5N，电阻减小5Ω。浮体A体积为1000cm3，质量为50g。科技小组对加湿器进行测试：向水箱内缓慢注水，当液面上升至浮体A体积的浸入水中时，电磁铁线圈中电流为200mA，此时衔铁恰好被吸下，加热器开始工作；当液面上升至浮体A体积的浸入水中时，电磁铁线圈中电流为240mA；当水箱注水量达到最大值时，电磁铁线圈中电流为300mA。T形硬质杆的质量和电磁铁线圈电阻忽略不计，g取10N/kg，水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃）。
（1）当加热器处于高挡位时，加热140s所产生的热量全部被1.2kg的水吸收，水温升高了25℃。求加热器的高挡功率和低挡功率；
（2）求浮体A体积的浸入水中时受到的浮力和此时压敏电阻受到的压力；
（3）求水箱注水量达到最大值时，浮体A浸入水中的体积。
【解答】解：（1）当加热器处于高挡位时，水吸收的热量：
Q＝cmΔt＝4.2×103J/（kg•℃）×1.2kg×25℃＝1.26×105J，
加热器产生热量全部被水吸收，所以加热器消耗电能：W＝Q＝1.26×105J，
高挡功率：P高＝＝＝900W；
由加热器电路知，S闭合时，两电阻并联，此时电路中电阻较小，电源电压一定，由P＝知，为高挡位；
S断开时，只有R2接入电路中，电路的电阻较大，为低挡位，
所以低挡功率：P低＝＝＝200W；
（2）由阿基米德原理可得，浮体A体积的浸入水中时受到的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg××1000×10﹣6m3＝2N，
A的重力：G＝mg＝0.05kg×10N/kg＝0.5N，
A受到竖直向下的重力G、压敏电阻对它的压力F与浮力平衡，所以G+F＝F浮，
压敏电阻对它的压力：
F1＝F浮1﹣G＝2N﹣0.5N＝1.5N，
由力的作用是相互的可知，压敏电阻受到的压力为1.5N；
（3）设压敏电阻不受压力时压敏电阻的大小为RF，由题知，压敏电阻所受压力每增加1.5N，电阻减小5Ω，
当浮体A体积的浸入水中时，压敏电阻的阻值为RF﹣5Ω，此时线圈电流为200mA＝0.2A，
由串联电路特点和欧姆定律可得，控制器电源电压：
U′＝I1（RF﹣5Ω+R0）＝0.2A×（RF﹣5Ω+10Ω）•••①
当浮体A体积的浸入水中时受到的浮力：
F浮2＝ρ水gV排＝1.0×103kg/m3×10N/kg××1000×10﹣6m3＝5N，
压敏电阻受到的压力：F2＝F浮2﹣G＝5N﹣0.5N＝4.5N，
则压敏电阻的阻值减小×5Ω＝15Ω，此时线圈电流为240mA，
所以：U′＝I2（RF﹣15Ω+R0）＝0.24A×（RF﹣15Ω+10Ω）•••②
解①②可得，RF＝55Ω，U′＝12V；
当水箱注水量达到最大值时，压敏电阻的阻值为RF′，
则：U′＝I3（RF′+R0），
即：12V＝0.3A×（RF′+10Ω）
解得：RF′＝30Ω，
压敏电阻的阻值减小量：
ΔRF＝RF﹣RF′＝55Ω﹣30Ω＝25Ω，
压敏电阻受到的压力：
F3＝×1.5N＝7.5N，
浮体A受到的浮力：
F浮3＝G+F3＝0.5N+7.5N＝8N，
浮体A浸入水中的体积：
V排＝＝＝8×10﹣4m3。
答：（1）加热器的高挡功率为900W，低挡功率为200W；
（2）求浮体A体积的浸入水中时受到的浮力为2N，此时压敏电阻受到的压力为1.5N；
（3）水箱注水量达到最大值时，浮体A浸入水中的体积为8×10﹣4m3
2022年山东省泰安市中考物理试卷
一、选择题（本题共15题，共45分。以下每题各只有一个正确答案，选对得3分；多选、错选均不得分）
1．（3分）下列对生活中常见物理量的估测，符合实际的是（ ）
A．教室内课桌的高度约为75dm
B．一名中学生的质量约为50kg
C．人体正常体温约为38℃
D．家用电冰箱正常工作时的电流约为5A
2．（3分）关于声现象，下列描述正确的是（ ）
A．声音的传播不需要介质，真空可以传声
B．用大小不同的力敲同一音叉可以改变音叉发出声音的音调
C．“暮鼓晨钟”里的鼓声和钟声主要是依据音色来分辨的
D．医生通过听诊器给病人诊病时，利用了声传递能量
3．（3分）2022年北京冬奥会开幕式，以“一朵雪花”为轴线，呈现出诗人李白诗句中描述的“燕山雪花大如席”的浪漫、夸张场景。北方冬季常见的雪花的形成与下列自然现象的形成属于相同物态变化的是（ ）
A．露生成 B．雾产生 C．霜形成 D．冰消融
4．（3分）打羽毛球是同学们喜爱的体育活动，下列与这项活动有关的说法正确的是（ ）
A．发球时，球拍对羽毛球施加了力，羽毛球对球拍没有力的作用
B．羽毛球飞行的速度越大惯性越大
C．羽毛球运动到最高点时，不受任何力的作用
D．迎面飞来的羽毛球被球拍挡回，说明力可以改变物体的运动状态
5．（3分）如图所示，灯泡L1、L2串联的电路是（ ）
A． B．
C． D．
6．（3分）关于下面四幅图的说法正确的是（ ）
A．如甲图，A管中水面上升，是因为流体中流速越大的位置压强越小
B．如乙图，将竖直玻璃管倾斜，水银柱的长度不变
C．如丙图，把水气压计从山下移到山顶，细管内的水柱下降
D．如丁图，盆景中的水位能保持一定高度，是利用了连通器原理
7．（3分）下列说法中不符合安全用电原则的是（ ）
A．若发生触电事故，应立即切断电源再救人
B．家庭电路中保险丝熔断后，可以用铜丝来代替
C．控制电灯的开关要接在火线和电灯之间
D．将家用电器的金属外壳接地
8．（3分）李华同学在实验室测量盐水的密度。调节天平横梁平衡后开始测量，先用天平测出烧杯和杯内盐水的总质量为90g，然后将一部分盐水倒入量筒，如甲图所示，接着用天平测量烧杯和剩余盐水的总质量，天平平衡时的情景如乙图所示。根据实验数据，下列说法正确的是（ ）
A．量筒内盐水的体积为50cm3
B．烧杯内剩余盐水的质量为27g
C．量筒内盐水的质量为63g
D．盐水的密度为1.1×103kg/m3
9．（3分）如图所示，用酒精灯给试管中的水加热，水温上升，直至沸腾一段时间后，会看到试管口的橡皮塞被冲出。下列描述正确的是（ ）
A．试管中的水在升温过程中是通过做功的方式增加内能的
B．试管中的水沸腾时吸收热量，温度升高
C．水蒸气对橡皮塞做功，水蒸气的内能增加
D．水蒸气对橡皮塞做功，其能量转化与汽油机做功冲程的能量转化相同
10．（3分）如图所示，利用滑轮组将重为80N的物体在30s内匀速提升3m，已知拉力F为50N，若不计绳重和摩擦。下列说法正确的是（ ）
A．绳端移动的速度为0.3m/s
B．动滑轮重力为50N
C．拉力做功的功率为40W
D．滑轮组的机械效率为80%
11．（3分）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄火，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路
A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确
12．（3分）如图所示，物理项目化学习小组在空旷的室外测试某型号无人机负重飞行能力。测试时将重20N的物体A固定在无人机上，并控制无人机完成以3m/s的速度匀速上升、在空中悬停、以2m/s的速度匀速下降三个阶段的测试项目，同时利用系统软件记录多次测量的相关信息，并做出测评报告。下列说法中（ ）
①匀速上升阶段，物体A相对于地面是运动的
②匀速上升阶段，物体A的机械能不变
③匀速下降阶段，物体A的重力势能转化为动能
④物体A匀速下降阶段的动能小于匀速上升阶段的动能
A．只有①③正确 B．只有②④正确
C．只有①④正确 D．只有①②③正确
13．（3分）光学知识在我们的生活、学习中有着广泛应用。下列说法中（ ）
①近视镜是凸透镜，利用了凸透镜对光有会聚作用
②照相时，被照者应位于镜头二倍焦距以外
③放大镜能放大地图，利用了光通过凸透镜能成正立、放大的实像的原理
④阳光下绿树的影子是光沿直线传播形成的
A．只有①④正确 B．只有②④正确 C．只有②③正确 D．只有①③正确
14．（3分）两个相同的容器放在同一水平桌面上，分别装有甲、乙两种密度不同的液体，且ρ甲＞ρ乙；两
个体积相同的实心小球a和b在甲、乙两种液体中静止时的状态如图所示；两容器内c、d两点到容器底部的距离相等。设小球a和b的密度分别为ρa和ρb，质量分别为ma和mb，受到的浮力分别为Fa和Fb，c、d两处的液体压强分别为pc和pd。下列说法中（ ）
①ρa＞ρb
②ma＜mb
③Fa＞Fb
④pc＞pd
A．只有①③正确 B．只有②③正确
C．只有①④正确 D．只有①③④正确
15．（3分）如甲图所示，灯泡L标有“8V 4W”字样，忽略温度对灯丝电阻的影响，滑动变阻器R1标有“50Ω 1A”字样，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R2的电流随电压变化的图象如乙图所示。在保证电路安全和电表不超量程的情况下，当闭合开关S、S1、S2时，通电30s，电路中电流所做的功为120J；当闭合开关S，断开开关S1、S2时，灯泡的实际功率为PL；当闭合开关S1、S2，断开开关S时，定值电阻R2消耗的最小功率为P2。下列说法中（ ）
①灯泡L的电阻为16Ω
②电源电压为12V
③P2＝0.75W
④PL＝1W
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有①③④正确
二、填空题（每空2分，共8分）
16．（2分）用丝绸摩擦过的玻璃棒靠近吸管的一端，吸管被排斥，则吸管带 电。
17．（2分）如图所示为某种物质熔化时温度随时间的变化图象，由此判断该物质是 （选填“晶体”或“非晶体”）。
18．（2分）如图所示，用2N的水平拉力拉着木块在水平桌面上做匀速直线运动，当拉力变为4N时，木块受到的摩擦力为 N。
19．（2分）沼气是一种清洁燃料，部分地区因地制宜建造沼气池，利用沼气烧水做饭。已知沼气的热值为1.9×107J/m3，完全燃烧0.2m3沼气，放出的热量为 J。
三、作图题（每题3分，共6分）
20．（3分）如图所示，物体A在水平地面上静止，画出物体A受力的示意图。
21．（3分）如图所示，根据通电螺线管中的电流方向标出螺线管的S极。
四、实验题（第22题8分，第23题12分，共20分）
22．（8分）李华同学在实验室探究平面镜成像的特点。如图所示，保持玻璃板与直尺垂直，取两支外型相同的蜡烛A和B分别竖直置于玻璃板两侧的直尺上，点燃玻璃板前的蜡烛A，进行观察和调整。
（1）利用直尺是为了便于测量像与物到平面镜的 。
（2）选择两支外型相同的蜡烛是为了便于比较像与物的 关系。
（3）确定出蜡烛A所成像的位置后，在像的位置上放一光屏，光屏上不能承接到蜡烛A的像，说明平面镜成的像是 （选填“实像”或“虚像”）。
（4）在物理实验中，为了减小误差或寻找普遍规律，经常需要多次测量。下列实验中多次测量的目的与本实验多次测量的目的相同的是 （选填字母符号）。
A.“探究串、并联电路中电流的规律”时，换用不同规格的小灯泡，多次测量
B.“用刻度尺测长度”时，需要多次测量被测物体的长度
23．（12分）物理创新实验小组连接了如甲图所示的电路，测量定值电阻Rx的阻值。电源电压有4V和6V两挡可选，Rx的阻值约为10Ω，滑动变阻器有（a：“15Ω 3A”和b：“50Ω 2A”）两种规格。
（1）李华同学发现甲图连接的电路有一处错误，请把接错的那一根导线找出来打“×”，用笔画线代替导线画出正确的连接（只改接一根导线）。
（2）李华正确连接导线后，将滑动变阻器的滑片P移至最右端，闭合开关后，电压表示数为1V，电流表示数为0.1A。由此判断电源电压选择的是 （选填“4V”或“6V”）挡，滑动变阻器选择的是 （选填“a”或“b”）规格。
（3）继续移动滑动变阻器的滑片P完成后续测量，第3次实验时，电流表的示数如乙图所示，请根据实验过程将表格填写完整，并将①②两处的数据填写横线上（Rx的平均值精确到0.1Ω）。
实验次数
电压Ux/V
电流Ix/A
电阻Rx/Ω
Rx平均值/Ω
1
1
0.1
10
②
2
2.5
0.24
10.4
3
2.8
①
（4）该实验小组进行了实验创新，利用阻值为R0的定值电阻和电流表A1、A2等器材，测出了额定电压为U额的小灯泡L正常发光时的电阻，小组成员共同设计了如丙图所示的电路，经检查无误后进行实验。请你帮助他们将实验过程补充完整：
①闭合开关，移动滑动变阻器的滑片P，使电流表 （选填“A1”或“A2”）的示数为，同时记下另一个电流表的示数，记为I2；
②用已知物理量和测量量的符号表示出小灯泡L正常发光时的电阻RL＝ 。
五、计算题（第24题7分，第25题14分，共21分。解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分）
24．（7分）电动车是人们便捷出行的交通工具。某人骑着电动车在水平路面上沿直线行驶了800m，已知他和电动车的总重力为860N，轮胎和地面的总接触面积为20cm2。假定骑行过程中电动车的牵引力恒为50N，在此骑行过程中，求：
（1）牵引力做的功；
（2）电动车对水平路面的压强。
25．（14分）如图所示，物理科技小组设计的具有防干烧功能的空气加湿器装置模型，由控制器和加热器组成，可在水量不足时自动停止加热。加热器有高、低两个挡位，由开关S和加热电阻丝R1、R2组成，U＝220V，R2＝242Ω；控制电路电压恒定，R0＝10Ω，RF为压敏电阻，下方固定一个轻质绝缘T形硬质杆，水箱注水后圆柱形浮体A竖直上浮，通过T形杆对压敏电阻产生压力，所受压力每增加1.5N，电阻减小5Ω。浮体A体积为1000cm3，质量为50g。科技小组对加湿器进行测试：向水箱内缓慢注水，当液面上升至浮体A体积的浸入水中时，电磁铁线圈中电流为200mA，此时衔铁恰好被吸下，加热器开始工作；当液面上升至浮体A体积的浸入水中时，电磁铁线圈中电流为240mA；当水箱注水量达到最大值时，电磁铁线圈中电流为300mA。T形硬质杆的质量和电磁铁线圈电阻忽略不计，g取10N/kg，水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃）。
（1）当加热器处于高挡位时，加热140s所产生的热量全部被1.2kg的水吸收，水温升高了25℃。求加热器的高挡功率和低挡功率；
（2）求浮体A体积的浸入水中时受到的浮力和此时压敏电阻受到的压力；
（3）求水箱注水量达到最大值时，浮体A浸入水中的体积。
2022年山东省泰安市中考物理试卷
参考答案与试题解析
一、选择题（本题共15题，共45分。以下每题各只有一个正确答案，选对得3分；多选、错选均不得分）
1．（3分）下列对生活中常见物理量的估测，符合实际的是（ ）
A．教室内课桌的高度约为75dm
B．一名中学生的质量约为50kg
C．人体正常体温约为38℃
D．家用电冰箱正常工作时的电流约为5A
【解答】解：A、课桌的高度大约80cm，故A错误；
B、一名中学生的质量大约50kg，故B正确；
C、人体正常体温约为37℃，变化幅度不大，故C错误；
D、家用电冰箱正常工作时的电流约为1A左右，故D错误。
故选：B。
2．（3分）关于声现象，下列描述正确的是（ ）
A．声音的传播不需要介质，真空可以传声
B．用大小不同的力敲同一音叉可以改变音叉发出声音的音调
C．“暮鼓晨钟”里的鼓声和钟声主要是依据音色来分辨的
D．医生通过听诊器给病人诊病时，利用了声传递能量
【解答】解：声音的传播需要介质，真空中不能传播声音，故A错误；
B、用大小不同的力敲同一音叉可以改变音叉发出声音的振幅，振幅的大小决定了声音的响度，故B错误；
C、利用音色可以辨别不同的乐器，所以鼓声和钟声主要是依据音色来分辨的，故C正确；
D、医生通过听诊器给病人诊病时利用的是声能传递信息，故D错误。
故选：C。
3．（3分）2022年北京冬奥会开幕式，以“一朵雪花”为轴线，呈现出诗人李白诗句中描述的“燕山雪花大如席”的浪漫、夸张场景。北方冬季常见的雪花的形成与下列自然现象的形成属于相同物态变化的是（ ）
A．露生成 B．雾产生 C．霜形成 D．冰消融
【解答】解：雪花的形成属于凝华。
A、露是水蒸气液化形成的小液滴，属于液化，故A错误；
B、雾是水蒸气遇冷形成的小液滴，附着在尘埃小颗粒上，属于液化，故B错误；
C、霜是水蒸气遇冷直接变成冰晶，属于凝华，故C正确；
D、冰消融属于熔化，故D错误。
故选：C。
4．（3分）打羽毛球是同学们喜爱的体育活动，下列与这项活动有关的说法正确的是（ ）
A．发球时，球拍对羽毛球施加了力，羽毛球对球拍没有力的作用
B．羽毛球飞行的速度越大惯性越大
C．羽毛球运动到最高点时，不受任何力的作用
D．迎面飞来的羽毛球被球拍挡回，说明力可以改变物体的运动状态
【解答】解：A、根据力的相互性可知，球拍对羽毛球施力的同时，也受到球对球拍的作用力，故A错误；
B、惯性是指物体具有保持原来运动状态的性质，质量是物体惯性大小的量度，跟物体的运动状态无关，故B错误；
C、羽毛球在空中运动时受重力和阻力作用，达到最高点时速度为零，但所受重力不变，故C错误；
D、迎面飞来的羽毛球被球拍挡回时，球拍对球的力使其运动状态改变，故D正确。
故选：D。
5．（3分）如图所示，灯泡L1、L2串联的电路是（ ）
A． B．
C． D．
【解答】解：A、闭合开关，电流同时通过灯泡有两个通路，属于并联，故A错误；
B、闭合开关，电流只有一个通路依次通过两个灯泡，属于串联，故B正确；
CD、闭合开关，电流同时通过灯泡有两个通路，属于并联，故CD错误。
故选：B。
6．（3分）关于下面四幅图的说法正确的是（ ）
A．如甲图，A管中水面上升，是因为流体中流速越大的位置压强越小
B．如乙图，将竖直玻璃管倾斜，水银柱的长度不变
C．如丙图，把水气压计从山下移到山顶，细管内的水柱下降
D．如丁图，盆景中的水位能保持一定高度，是利用了连通器原理
【解答】解：A、A管中水面上升，是因为流体中流速越大的位置压强越小，故A正确；
B、在托里拆利实验中，水银柱的高度是指管内水银面到水银槽中水银面的垂直高度，这一高度的大小是由外界大气压决定的，因此在大气压不变的情况下，玻璃管倾斜，水银柱高度不变，但水银柱长度会变长，故B错误；
C、把水气压计从山下带到山上，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下会有一部分水被压入玻璃管，因此管内水柱会升高，故C错误；
D、在一个标准大气压下，大气压可以支持约10.3m高的水柱。瓶中水面能高于盆内水面不会流出来，正是因为盆景中的水与大气相通，是大气压支持着瓶内的水不会流出来，不是利用连通器原理，故D错误。
故选：A。
7．（3分）下列说法中不符合安全用电原则的是（ ）
A．若发生触电事故，应立即切断电源再救人
B．家庭电路中保险丝熔断后，可以用铜丝来代替
C．控制电灯的开关要接在火线和电灯之间
D．将家用电器的金属外壳接地
【解答】解：A、发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故A符合安全用电的原则；
B、熔丝熔断后千万不能用铜丝代替，起不到保护作用，故B不符合安全用电的原则；
C、控制电灯的开关要接在火线和电灯之间，开关断开，电灯不带电，不易发生触电事故，故C符合安全用电的原则；
D、将家用电器的金属外壳接地，当用电器漏电时，地线把人体短路，避免触电事故的发生，故D符合安全用电的原则。
故选：B。
8．（3分）李华同学在实验室测量盐水的密度。调节天平横梁平衡后开始测量，先用天平测出烧杯和杯内盐水的总质量为90g，然后将一部分盐水倒入量筒，如甲图所示，接着用天平测量烧杯和剩余盐水的总质量，天平平衡时的情景如乙图所示。根据实验数据，下列说法正确的是（ ）
A．量筒内盐水的体积为50cm3
B．烧杯内剩余盐水的质量为27g
C．量筒内盐水的质量为63g
D．盐水的密度为1.1×103kg/m3
【解答】解：A、由图甲中量筒分度值1mL，量筒内盐水的体积为60mL＝60cm3，故A错误；
B、由乙图可知，剩余盐水和烧杯的质量为20g+5g+2g＝27g，故B错误；
C、量筒内盐水的质量为90g﹣27g＝63g，故C正确；
D、盐水的密度ρ＝＝＝1.05g/cm3＝1.05×103kg/m3，故D错误。
故选：C。
9．（3分）如图所示，用酒精灯给试管中的水加热，水温上升，直至沸腾一段时间后，会看到试管口的橡皮塞被冲出。下列描述正确的是（ ）
A．试管中的水在升温过程中是通过做功的方式增加内能的
B．试管中的水沸腾时吸收热量，温度升高
C．水蒸气对橡皮塞做功，水蒸气的内能增加
D．水蒸气对橡皮塞做功，其能量转化与汽油机做功冲程的能量转化相同
【解答】解：加热过程中，水吸热，温度升高、内能增大，水的内能增大是通过热传递方式实现的；
水蒸气膨胀对塞子做功，将水蒸气的内能转化为木塞的机械能，水蒸气的内能减少；能量转化情况与汽油机的做功冲程相同。
综上所述D正确。
故选：D。
10．（3分）如图所示，利用滑轮组将重为80N的物体在30s内匀速提升3m，已知拉力F为50N，若不计绳重和摩擦。下列说法正确的是（ ）
A．绳端移动的速度为0.3m/s
B．动滑轮重力为50N
C．拉力做功的功率为40W
D．滑轮组的机械效率为80%
【解答】解：A、由图可知n＝2，绳子自由端移动的距离：s＝2h＝2×3m＝6m，绳子自由端移动的速度：v＝＝＝0.2m/s，故A错误；
B、因为不计绳重和摩擦时F＝（G+G动），所以动滑轮的重力：G动＝nF﹣G＝2×50N﹣80N＝20N，故B错误；
C、拉力做的总功：W总＝Fs＝50N×6m＝300J，拉力做功的功率：P＝＝＝10W，故C错误；
D、不计绳重和摩擦，滑轮组的机械效率：η＝＝＝＝＝×100%＝80%，故D正确。
故选：D。
11．（3分）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄火，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路
A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确
【解答】解：电路正常工作时，R与灯泡L串联，电压表与R并联，电流表测量电路中的电流，电压表V测电源两端的电压，电压表V1测L两端的电压；
①若灯泡L断路，电路中无电流，电流表示数变为0，此时两个电压表测量的都是电源电压，有示数，故①正确；
②若灯泡L短路，电路是通路，电路中有电流，电流表有示数；根据U＝IR可知，电压表V1示数为0；电压表V测电源两端的电压，有示数，故②正确；
③若电阻R断路，电路中无电流，电流表示数变为0；电压表V与电源两极之间是断开的，无示数，电压表V测电源两端的电压，有示数，故③错误；
④若电阻R短路，电路是通路，电路中有电流，电流表有示数；此时两个电压表测量的都是电源电压，有示数，故④错误。
故选：A。
12．（3分）如图所示，物理项目化学习小组在空旷的室外测试某型号无人机负重飞行能力。测试时将重20N的物体A固定在无人机上，并控制无人机完成以3m/s的速度匀速上升、在空中悬停、以2m/s的速度匀速下降三个阶段的测试项目，同时利用系统软件记录多次测量的相关信息，并做出测评报告。下列说法中（ ）
①匀速上升阶段，物体A相对于地面是运动的
②匀速上升阶段，物体A的机械能不变
③匀速下降阶段，物体A的重力势能转化为动能
④物体A匀速下降阶段的动能小于匀速上升阶段的动能
A．只有①③正确 B．只有②④正确
C．只有①④正确 D．只有①②③正确
【解答】解：①、匀速上升阶段，物体A相对于地面有位置的变化，因此物体A相对于地面是运动的，故①正确；
②、物体A的机械能等于A的动能和重力势能之和，匀速上升阶段，物体A的质量不变，速度不变，则物体A的动能不变，但上升过程中物体A的高度变大，则物体A的重力势能变大，因此物体A的机械能变大，故②错误；
③、匀速下降阶段，物体A的质量和速度均不变，则物体A的动能不变，因此物体A的重力势能未转化为动能，故③错误；
④、由题可知，物体A匀速下降阶段的速度小于匀速上升阶段的速度，因此物体A匀速下降阶段的动能小于匀速上升阶段的动能，故④正确；
总上所述分析可知①④正确，故A、B、D错误，C正确。
故选：C。
13．（3分）光学知识在我们的生活、学习中有着广泛应用。下列说法中（ ）
①近视镜是凸透镜，利用了凸透镜对光有会聚作用
②照相时，被照者应位于镜头二倍焦距以外
③放大镜能放大地图，利用了光通过凸透镜能成正立、放大的实像的原理
④阳光下绿树的影子是光沿直线传播形成的
A．只有①④正确 B．只有②④正确 C．只有②③正确 D．只有①③正确
【解答】解：①、近视镜是凹透镜，利用了凹透镜对光有发散作用，故①错误；
②、照相机的原理是利用凸透镜成倒立、缩小的实像，因此被照者应位于镜头二倍焦距以外，故②正确；
③、凸透镜作为放大镜使用时，将物体放于凸透镜一倍焦距以内，此时是利用光通过凸透镜成正立、放大的虚像，故③错误；
④、影子的形成是由于光的直线传播，因此阳光下绿树的影子是光沿直线传播形成的，故④正确；
总上所述分析可知②④正确，故A、C、D错误，B正确。
故选：B。
14．（3分）两个相同的容器放在同一水平桌面上，分别装有甲、乙两种密度不同的液体，且ρ甲＞ρ乙；两
个体积相同的实心小球a和b在甲、乙两种液体中静止时的状态如图所示；两容器内c、d两点到容器底部的距离相等。设小球a和b的密度分别为ρa和ρb，质量分别为ma和mb，受到的浮力分别为Fa和Fb，c、d两处的液体压强分别为pc和pd。下列说法中（ ）
①ρa＞ρb
②ma＜mb
③Fa＞Fb
④pc＞pd
A．只有①③正确 B．只有②③正确
C．只有①④正确 D．只有①③④正确
【解答】解：①由图可知，小球a在甲液体中悬浮，则有ρa＝ρ甲；小球b在乙液体中漂浮，则有ρb＜ρ乙；
已知ρ甲＞ρ乙，则ρa＝ρ甲＞ρ乙＞ρb，即ρa＞ρb，故①正确；
②已知两个小球的体积相同，ρa＞ρb，由ρ＝可知ma＞mb，故②错误；
③由G＝mg可知两个小球的重力：Ga＞Gb，
小球a悬浮时，所受的浮力与其重力大小相等，即Fa＝Ga；
小球b漂浮时，所受的浮力与其重力大小相等，即Fb＝Gb；
由上述分析可知：Fa＝Ga＞Gb＝Fb，即Fa＞Fb，故③正确；
④由图可知，c处的液体深度更深，即hc＞hd，且ρ甲＞ρ乙，
由p＝ρgh可知c处的液体压强更大，即pc＞pd，故④正确；
综上所述分析可知①③④正确，故A、B、C错误，D正确。
故选：D。
15．（3分）如甲图所示，灯泡L标有“8V 4W”字样，忽略温度对灯丝电阻的影响，滑动变阻器R1标有“50Ω 1A”字样，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R2的电流随电压变化的图象如乙图所示。在保证电路安全和电表不超量程的情况下，当闭合开关S、S1、S2时，通电30s，电路中电流所做的功为120J；当闭合开关S，断开开关S1、S2时，灯泡的实际功率为PL；当闭合开关S1、S2，断开开关S时，定值电阻R2消耗的最小功率为P2。下列说法中（ ）
①灯泡L的电阻为16Ω
②电源电压为12V
③P2＝0.75W
④PL＝1W
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有①③④正确
【解答】解：①、已知灯泡L的额定电压U额＝8V，灯泡L的额定功率P额＝4W，
由可知灯泡L的电阻为：＝＝16Ω，故①正确；
②、由欧姆定律结合图乙中的数据可知电阻R2的阻值为：R2＝＝＝16Ω；
由图甲可知，当闭合开关S、S1、S2时，滑动变阻器和L被短路，电路中只有R2；
由W＝可知U2＝＝＝（8V）2，则电源电压U＝8V，故②错误；
③、当闭合开关S1、S2，断开开关S时，L被短路，R1和R2的串联电路，电流表测电路中的电流，电压表测R1两端的电压；
当滑动变阻器接入电路的阻值最大时，其两端的电压最大，由电压表的量程可知R1两端的电压最大为U1大＝3V，
由串联电路的电压特点可知R2两端的电压最小为：U2小＝U﹣U1大＝8V﹣3V＝5V，
此时电路中最小电流为：I小＝＝＝0.3125A，
由欧姆定律可知滑动变阻器接入电路的最大阻值为：R1＝＝＝9.6Ω，滑动变阻器的最大阻值50Ω，符合条件；
则R2的最小功率为：P2＝I小U2小＝0.3125A×5V＝1.5625W，故③错误；
④、当闭合开关S，断开开关S1、S2时，L和R2串联，电流表测电路中的电流；
由串联电路的电阻特点可知电路总电阻为：R＝R2+RL＝16Ω+16Ω＝32Ω，
此时电路中的电流为：I＝＝＝0.25A，
此时灯泡L的实际功率为：PL＝I2RL＝（0.25A）2×16Ω＝1W，故④正确；
综上所述分析可知①④正确，故B、C、D错误，A正确。
故选：A。
二、填空题（每空2分，共8分）
16．（2分）用丝绸摩擦过的玻璃棒靠近吸管的一端，吸管被排斥，则吸管带 正 电。
【解答】解：用丝绸摩擦过的玻璃棒带正电，玻璃棒靠近吸管的一端，吸管被排斥，根据同种电荷相互排斥可知，吸管带正电。
故答案为：正。
17．（2分）如图所示为某种物质熔化时温度随时间的变化图象，由此判断该物质是 晶体 （选填“晶体”或“非晶体”）。
【解答】解：由图知，该物质在熔化过程中，温度保持48℃不变，所以该物质为晶体。
故答案为：晶体。
18．（2分）如图所示，用2N的水平拉力拉着木块在水平桌面上做匀速直线运动，当拉力变为4N时，木块受到的摩擦力为 2 N。
【解答】解：拉力为2N，拉动木块做匀速直线运动，所以摩擦力与拉力是一对平衡力，大小相等，f＝F＝2N；
当拉力为4N时，木块对水平桌面的压力大小和接触面的粗糙程度不变，滑动摩擦力仍为2N，此时木块将做加速运动。
故答案为：2。
19．（2分）沼气是一种清洁燃料，部分地区因地制宜建造沼气池，利用沼气烧水做饭。已知沼气的热值为1.9×107J/m3，完全燃烧0.2m3沼气，放出的热量为 3.8×106 J。
【解答】解：沼气完全燃烧放出的热量：Q放＝V沼气q沼气＝0.2m3×1.9×107J/m3＝3.8×106J。
故答案为：3.8×106。
三、作图题（每题3分，共6分）
20．（3分）如图所示，物体A在水平地面上静止，画出物体A受力的示意图。
【解答】解：物体A在水平地面上静止，受到竖直向上的支持力和竖直向下的重力的作用，作用点均在重心上，据此画出物体A受力的示意图，如图。
21．（3分）如图所示，根据通电螺线管中的电流方向标出螺线管的S极。
【解答】解：由图可知，螺线管中的电流是从上侧流入、下侧流出，根据安培定则可以确定螺线管的下端为N极，上端为S极，如图所示：
四、实验题（第22题8分，第23题12分，共20分）
22．（8分）李华同学在实验室探究平面镜成像的特点。如图所示，保持玻璃板与直尺垂直，取两支外型相同的蜡烛A和B分别竖直置于玻璃板两侧的直尺上，点燃玻璃板前的蜡烛A，进行观察和调整。
（1）利用直尺是为了便于测量像与物到平面镜的 距离 。
（2）选择两支外型相同的蜡烛是为了便于比较像与物的 大小 关系。
（3）确定出蜡烛A所成像的位置后，在像的位置上放一光屏，光屏上不能承接到蜡烛A的像，说明平面镜成的像是 虚像 （选填“实像”或“虚像”）。
（4）在物理实验中，为了减小误差或寻找普遍规律，经常需要多次测量。下列实验中多次测量的目的与本实验多次测量的目的相同的是 A （选填字母符号）。
A.“探究串、并联电路中电流的规律”时，换用不同规格的小灯泡，多次测量
B.“用刻度尺测长度”时，需要多次测量被测物体的长度
【解答】解：（1）利用直尺是为了便于测量像与物到平面镜的距离。
（2）选择两支外型相同的蜡烛是为了便于比较像与物的大小关系。
（3）确定出蜡烛A所成像的位置后，在像的位置上放一光屏，光屏上不能承接到蜡烛A的像，说明平面镜成的像是虚像。
（4）本实验多次测量的目的是寻找普遍规律；
A、“探究串、并联电路中电流的规律”时，换用不同规格的小灯泡，多次测量的难度是寻找普遍规律；
B、“用刻度尺测长度”时，需要多次测量被测物体的长度的目的是减小误差。
故选A。
故答案为：（1）距离；（2）大小；（3）虚像；（4）A。
23．（12分）物理创新实验小组连接了如甲图所示的电路，测量定值电阻Rx的阻值。电源电压有4V和6V两挡可选，Rx的阻值约为10Ω，滑动变阻器有（a：“15Ω 3A”和b：“50Ω 2A”）两种规格。
（1）李华同学发现甲图连接的电路有一处错误，请把接错的那一根导线找出来打“×”，用笔画线代替导线画出正确的连接（只改接一根导线）。
（2）李华正确连接导线后，将滑动变阻器的滑片P移至最右端，闭合开关后，电压表示数为1V，电流表示数为0.1A。由此判断电源电压选择的是 6V （选填“4V”或“6V”）挡，滑动变阻器选择的是 b （选填“a”或“b”）规格。
（3）继续移动滑动变阻器的滑片P完成后续测量，第3次实验时，电流表的示数如乙图所示，请根据实验过程将表格填写完整，并将①②两处的数据填写横线上（Rx的平均值精确到0.1Ω）。
实验次数
电压Ux/V
电流Ix/A
电阻Rx/Ω
Rx平均值/Ω
1
1
0.1
10
② 10.1
2
2.5
0.24
10.4
3
2.8
① 0.28
（4）该实验小组进行了实验创新，利用阻值为R0的定值电阻和电流表A1、A2等器材，测出了额定电压为U额的小灯泡L正常发光时的电阻，小组成员共同设计了如丙图所示的电路，经检查无误后进行实验。请你帮助他们将实验过程补充完整：
①闭合开关，移动滑动变阻器的滑片P，使电流表 A2 （选填“A1”或“A2”）的示数为，同时记下另一个电流表的示数，记为I2；
②用已知物理量和测量量的符号表示出小灯泡L正常发光时的电阻RL＝ 。
【解答】解：（1）图中电压表测的是电流表电压，所以要删除连接电压表右端的线，并将该线改成连在定值电阻左端；
；
（2）滑动变阻器一般选用阻值较大的，这样可以多次实验；当选50Ω的滑动变阻器时，根据串联分压原理，＝，解得滑动变阻器两端电压为5V，故总电压为6V；
（3）读取电流表示数，先看量程：0～0.6A，再看分度值：0.02A，示数为0.28A，第三次的电阻＝＝10Ω；
平均阻值＝≈10.1Ω；
（4）由图可知小灯泡和R0的定值电阻并联，小灯泡L正常发光时，R0的定值电阻两端电压也为U额，电流为，即为A2所测的R0的电流；
A1所测的是干路电流为I2，根据并联电路电路分流的特点，小灯泡L正常发光时的电流IL＝I2﹣；
小灯泡L正常发光时的电阻RL＝＝；
故答案为：（1）如图所示；（2）6V；b；（3）0.28；10.1；（4）A2；；
五、计算题（第24题7分，第25题14分，共21分。解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分）
24．（7分）电动车是人们便捷出行的交通工具。某人骑着电动车在水平路面上沿直线行驶了800m，已知他和电动车的总重力为860N，轮胎和地面的总接触面积为20cm2。假定骑行过程中电动车的牵引力恒为50N，在此骑行过程中，求：
（1）牵引力做的功；
（2）电动车对水平路面的压强。
【解答】解：（1）牵引力做的功：
W＝Fs＝50N×800m＝40000J；
（2）电动车对水平路面的压力：
F＝G总＝m总g＝860kg×10N/kg＝8600N；
电动车对水平路面的压强：
p＝＝＝4.3×108Pa；
答：（1）牵引力做的功40000J；
（2）电动车对水平路面的压强4.3×108Pa。
25．（14分）如图所示，物理科技小组设计的具有防干烧功能的空气加湿器装置模型，由控制器和加热器组成，可在水量不足时自动停止加热。加热器有高、低两个挡位，由开关S和加热电阻丝R1、R2组成，U＝220V，R2＝242Ω；控制电路电压恒定，R0＝10Ω，RF为压敏电阻，下方固定一个轻质绝缘T形硬质杆，水箱注水后圆柱形浮体A竖直上浮，通过T形杆对压敏电阻产生压力，所受压力每增加1.5N，电阻减小5Ω。浮体A体积为1000cm3，质量为50g。科技小组对加湿器进行测试：向水箱内缓慢注水，当液面上升至浮体A体积的浸入水中时，电磁铁线圈中电流为200mA，此时衔铁恰好被吸下，加热器开始工作；当液面上升至浮体A体积的浸入水中时，电磁铁线圈中电流为240mA；当水箱注水量达到最大值时，电磁铁线圈中电流为300mA。T形硬质杆的质量和电磁铁线圈电阻忽略不计，g取10N/kg，水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg•℃）。
（1）当加热器处于高挡位时，加热140s所产生的热量全部被1.2kg的水吸收，水温升高了25℃。求加热器的高挡功率和低挡功率；
（2）求浮体A体积的浸入水中时受到的浮力和此时压敏电阻受到的压力；
（3）求水箱注水量达到最大值时，浮体A浸入水中的体积。
【解答】解：（1）当加热器处于高挡位时，水吸收的热量：
Q＝cmΔt＝4.2×103J/（kg•℃）×1.2kg×25℃＝1.26×105J，
加热器产生热量全部被水吸收，所以加热器消耗电能：W＝Q＝1.26×105J，
高挡功率：P高＝＝＝900W；
由加热器电路知，S闭合时，两电阻并联，此时电路中电阻较小，电源电压一定，由P＝知，为高挡位；
S断开时，只有R2接入电路中，电路的电阻较大，为低挡位，
所以低挡功率：P低＝＝＝200W；
（2）由阿基米德原理可得，浮体A体积的浸入水中时受到的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg××1000×10﹣6m3＝2N，
A的重力：G＝mg＝0.05kg×10N/kg＝0.5N，
A受到竖直向下的重力G、压敏电阻对它的压力F与浮力平衡，所以G+F＝F浮，
压敏电阻对它的压力：
F1＝F浮1﹣G＝2N﹣0.5N＝1.5N，
由力的作用是相互的可知，压敏电阻受到的压力为1.5N；
（3）设压敏电阻不受压力时压敏电阻的大小为RF，由题知，压敏电阻所受压力每增加1.5N，电阻减小5Ω，
当浮体A体积的浸入水中时，压敏电阻的阻值为RF﹣5Ω，此时线圈电流为200mA＝0.2A，
由串联电路特点和欧姆定律可得，控制器电源电压：
U′＝I1（RF﹣5Ω+R0）＝0.2A×（RF﹣5Ω+10Ω）•••①
当浮体A体积的浸入水中时受到的浮力：
F浮2＝ρ水gV排＝1.0×103kg/m3×10N/kg××1000×10﹣6m3＝5N，
压敏电阻受到的压力：F2＝F浮2﹣G＝5N﹣0.5N＝4.5N，
则压敏电阻的阻值减小×5Ω＝15Ω，此时线圈电流为240mA，
所以：U′＝I2（RF﹣15Ω+R0）＝0.24A×（RF﹣15Ω+10Ω）•••②
解①②可得，RF＝55Ω，U′＝12V；
当水箱注水量达到最大值时，压敏电阻的阻值为RF′，
则：U′＝I3（RF′+R0），
即：12V＝0.3A×（RF′+10Ω）
解得：RF′＝30Ω，
压敏电阻的阻值减小量：
ΔRF＝RF﹣RF′＝55Ω﹣30Ω＝25Ω，
压敏电阻受到的压力：
F3＝×1.5N＝7.5N，
浮体A受到的浮力：
F浮3＝G+F3＝0.5N+7.5N＝8N，
浮体A浸入水中的体积：
V排＝＝＝8×10﹣4m3。
答：（1）加热器的高挡功率为900W，低挡功率为200W；
（2）求浮体A体积的浸入水中时受到的浮力为2N，此时压敏电阻受到的压力为1.5N；
（3）水箱注水量达到最大值时，浮体A浸入水中的体积为8×10﹣4m3
相关试卷
2023年山东省泰安市中考物理试卷（含解析）： 这是一份2023年山东省泰安市中考物理试卷（含解析），共27页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2021年山东省泰安市中考物理试卷： 这是一份2021年山东省泰安市中考物理试卷，共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2021年山东省泰安市中考物理试卷 (1)： 这是一份2021年山东省泰安市中考物理试卷 (1)，共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
