2023年宁夏银川市第十八中学中考物理一模试卷 (含答案)

这是一份2023年宁夏银川市第十八中学中考物理一模试卷 (含答案)，共25页。试卷主要包含了选择，填空，应用题，实验等内容，欢迎下载使用。

2023年宁夏银川十八中中考物理一模试卷
一、选择（选出各题惟一正确的答案。每题2分，共14分。不选、多选、错选均得0分）
1．（2分）语音智能门禁系统能“辨音识人”，这主要是依据声音的（　　）
A．音调 B．响度 C．音色 D．频率
2．（2分）电磁波不仅方便了我们的生活，而且改变了我们的生活。以下实例不是应用电磁波的是（　　）
A．汽车倒车雷达 B．收音机收听节目
C．微波炉加热食物 D．WiFi无线网络
3．（2分）小天在使用电冰箱时，发现了许多与物态变化有关的现象，他的判断正确的是（　　）
A．拉开冷冻室的门，有时能看见“白气”，这是液化现象
B．湿手伸进冷冻室取冰棒时，有时感觉到手被冰棒粘住了，这是汽化现象
C．放入冷冻室的矿泉水结了冰，这是凝华现象
D．从冷冻室中取出一瓶冰冻的汽水，过一段时间后瓶的外壁出现了小水珠，小水珠的形成是升华现象
4．（2分）如图所示，看到筷子在水中变“弯折”，选项中能解释该现象的光路图是（　　）

A． B．
C． D．
5．（2分）在全国防新型冠状病毒的大环境下，我们出行需要手机扫描二维健康码。如图所示，下列说法正确的是（　　）

A．物体上的二维码是光源
B．手机摄像头上成的是正立、缩小的像
C．扫码时，二维码要位于摄像头二倍焦距以外
D．要使屏幕上二维码的像变小，只需将二维码靠近手机镜头
6．（2分）下列关于热和能现象的说法，正确的是（　　）
A．冬天人们搓手取暖是利用热传递来增加手掌内能
B．热机损失的能量中，废气带走的能量最少
C．冰熔化过程中吸收热量，内能增大，温度升高
D．“墙内开花墙外香”是因为发生了扩散现象
7．（2分）如图所示，闭合开关S，向右移动滑片P的过程中，电流表、电压表的示数变化是（　　）

A．电流表的示数变大，电压表的示数变小
B．电流表、电压表的示数都变小
C．电流表的示数变小，电压表的示数变大
D．电流表、电压表的示数都变大
二、选择说明（选出各题惟一正确的答案，填在题后括号内，并在横线上说明
8．（5分）如图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同 　 　。
A．投影仪
B．照相机
C．放大镜
D．远视眼
理由：　 　。

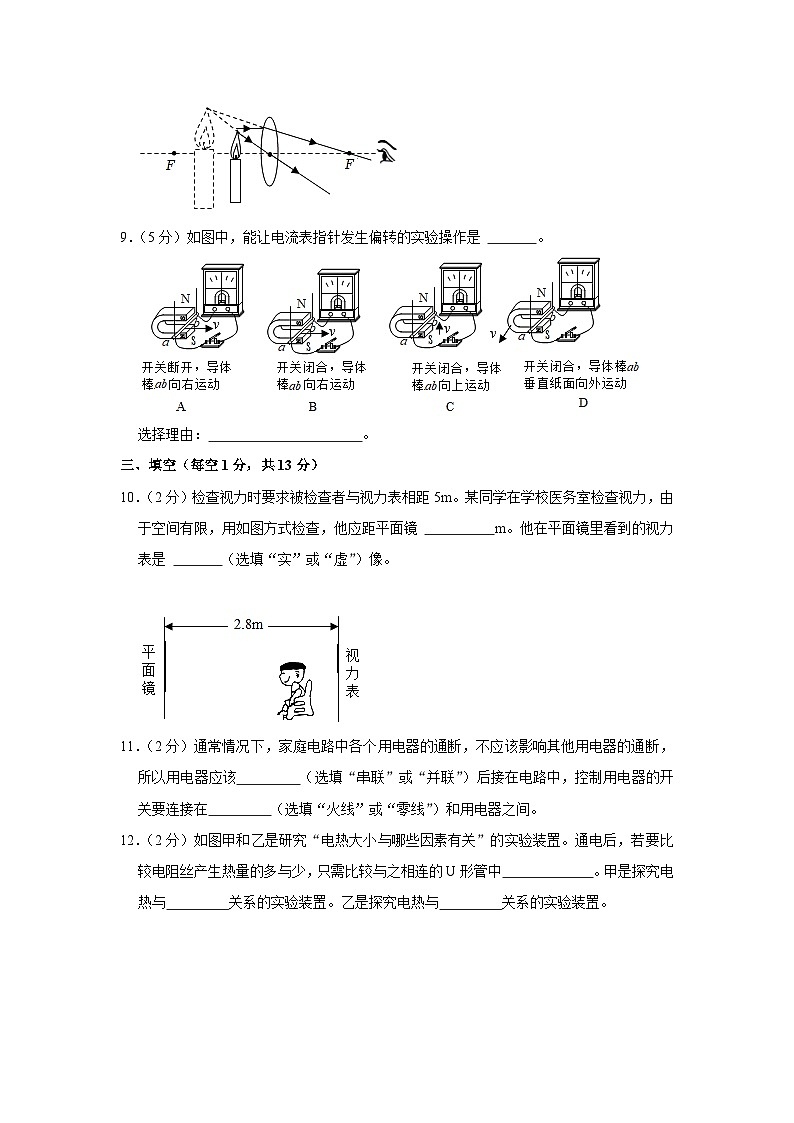

9．（5分）如图中，能让电流表指针发生偏转的实验操作是 　 　。

选择理由：　 　。
三、填空（每空1分，共13分）
10．（2分）检查视力时要求被检查者与视力表相距5m。某同学在学校医务室检查视力，由于空间有限，用如图方式检查，他应距平面镜 　 　m。他在平面镜里看到的视力表是 　 　（选填“实”或“虚”）像。


11．（2分）通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该　 　（选填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在　 　（选填“火线”或“零线”）和用电器之间。
12．（2分）如图甲和乙是研究“电热大小与哪些因素有关”的实验装置。通电后，若要比较电阻丝产生热量的多与少，只需比较与之相连的U形管中　 　。甲是探究电热与　 　关系的实验装置。乙是探究电热与　 　关系的实验装置。

13．法国科学家阿尔贝费尔和德国科学家彼得。格林贝格尔由于发现了巨磁电阻GMR效应而荣获2007年度诺贝尔物理学奖。小明用巨磁电阻做实验，图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，则
①电磁铁左端为 　 　极（填“N”或“S”）。
②电磁铁外部的磁感线从 　 　端出发，回到另一端（填“左”或“右”）。
③将滑片P向b端滑动，电磁铁磁性变 　 　（填“强”或“弱”）。
④将滑片P向a端滑动，指示灯亮度变 　 　（填“强”或“弱”）。

14．（2分）“6V、3W”的小灯泡。工作时要将它接在9V的电源上使用，必须串联一个　 　Ω的电阻，该电阻的实际功率为 　 　W。
四、应用题（共11分）
15．（2分）如图所示，往暖瓶里灌开水的过程中，听声音就能判断瓶中水位的高低。请你简要说明其中的道理。

16．（1分）如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像，请画出这一现象光路图，保留必要的作图痕迹。

17．（2分）请你将某劳动实践基地室内的部分电路连接完整。

18．（6分）如图，甲是一种常见的电热水袋，乙是它的结构示意图，其性能指标如表所示。已知水的初始温度为15℃，在额定电压下加热10min，温控开关自动断开，指示灯熄灭，请根据信息完成下列问题：
额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
500W
≤0.2W
1kg
65℃
（1）计算加热电阻的阻值。
（2）计算水吸收的热量。[c水＝4.2×103J/（kg•℃）]
（3）计算加热电阻消耗的电能和加热效率。（指示灯消耗的电能不计）
五、实验、探究（共27分）
19．（4分）如图a所示是小明同学“观察水的沸腾”的实验装置，记录的实验数据如下表所示：

时间/min
0
1
2
3
4
5
6
7
8
9
水温/℃
90
92
94
96
98
99
99
99
99
99
（1）该同学观察到水沸腾前或沸腾时气泡在水中的上升过程如图甲、乙所示，其中 　 　图是水沸腾时的情况；
（2）请根据表中数据在图b中画出水的温度随时间变化的图像；
（3）从表中数据可以看出，本次实验中水沸腾时的温度为 　 　℃；
（4）水正在沸腾时，小明将酒精灯撤去，发现水停止沸腾，由此说明水沸腾时需要 　 　。
20．（6分）如图所示是探究凸透镜成像规律的实验装置（凸透镜的焦距为10cm）：

（1）蜡烛在25cm刻度线处，移动光屏，烛焰能在光屏上成清晰的 　 　（选填“放大”“缩小”或“等大”）倒立的像，生活中 　 　（填光学仪器）利用此成像特点制成。
（2）在上一步找到清晰的像后，保持蜡烛和透镜位置不变，将透镜换为焦距为12cm的凸透镜，光屏应向 　 　（选填“左”或“右”）移动才能在光屏上得到清晰的 　 　（与上次成像相比选填“变大”“变小”或“不变”）的像。
（3）若一同学的眼镜片放在凸透镜前，如图2所示。光屏上原来清晰的像变模糊了，只将光屏靠近透镜移动时，又可以在光屏上看到烛焰清晰的像。由此可判定该镜片是 　 　透镜，该同学是 　 　（选填“近视”或“远视”）眼。
21．（7分）小刚为比较 A、B两种液体的吸热本领，组装了如图所示的装置。他用完全相同的铁架台、石棉网、酒精灯、烧杯、温度计各两个进行实验。
（1）实验应控制：两个烧杯中所装的A、B两种液体的初温相同 　 　相等（质量或体积）。
（2）在此实验中，用加热时间的长短来表示 　 　的多少。
（3）给两种液体加热，记录两种液体的初温和末温，当 　 　相同时，温度升高较多的液体吸收的热量 　 　，其比热容较 　 　。
（4）在实验过程中，小刚发现两液体温度都升高20℃时，A液体需加热5min，B液体需加热10min，则液体 　 　的比热容较大。
（5）由（4）可以推想，如果给A、B液体加热相同的时间，则温度升高较多的是 　 　液体。

22．（10分）小华同学为了探究“电流与电阻的关系”设计如图甲的实验电路，她在学校实验室找来了一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。

（1）检查仪器时，发现电流表的指针如图乙所示，接下来应 　 　。
（2）在连接实验电路时，小华应将开关处于 　 　状态，闭合开关前，应将滑动变阻器滑片滑到最 　 　端（选填“左”或“右”）。
（3）小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是 　 　。
（4）故障排除后，小华先将10Ω电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示。要完成这次实验，接下来他应将滑动变阻器滑片向 　 　端（选填“左”或“右”）移动，使电压表示数为 　 　V。
（5）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是 　 　。
（6）小华解决了上述问题后，完成了实验，利用收集到的多组数据，作出了如图丁所示的电流Ⅰ随电阻R变化的关系图像，分析图像得出了电流与电阻的关系是 　 　。
（7）小华将定值电阻换成一个正常发光时电压为3V的小灯泡，并绘制了其电流随电压变化的图像（即I﹣U图像），小华发现他所描绘的定值电阻的I﹣U图像是一条直线，而小灯泡的I﹣U图像如图戊所示，原因可能是小灯泡的电阻与 　 　有关。由小灯泡的I﹣U图像可求得小灯泡正常发光的电阻为 　 　Ω。

2023年宁夏银川十八中中考物理一模试卷
参考答案与试题解析
一、选择（选出各题惟一正确的答案。每题2分，共14分。不选、多选、错选均得0分）
1．（2分）语音智能门禁系统能“辨音识人”，这主要是依据声音的（　　）
A．音调 B．响度 C．音色 D．频率
【解答】解：声音的特征有：音调、响度、音色；音调指声音的高低，响度指声音的大小（或强弱），音色是由发声体本身决定的，不同的发声体，其音调和响度可能相同，但音色一般不同；“辨音识人”，判断的主要依据就是声根据不同人声带振动产生的音色不同。
故选：C。
2．（2分）电磁波不仅方便了我们的生活，而且改变了我们的生活。以下实例不是应用电磁波的是（　　）
A．汽车倒车雷达 B．收音机收听节目
C．微波炉加热食物 D．WiFi无线网络
【解答】解：
A、倒车雷达是利用超声波来传递信息的，故A符合题意；
B、用收音机收听广播用的是无线电波，即电磁波，故B不符合题意；
C、微波炉是通过微波带动食物分子运动来实现加热的，故C不符合题意；
D、WiFi是通过电磁波来实现信息传输的，故D不符合题意。
故选：A。
3．（2分）小天在使用电冰箱时，发现了许多与物态变化有关的现象，他的判断正确的是（　　）
A．拉开冷冻室的门，有时能看见“白气”，这是液化现象
B．湿手伸进冷冻室取冰棒时，有时感觉到手被冰棒粘住了，这是汽化现象
C．放入冷冻室的矿泉水结了冰，这是凝华现象
D．从冷冻室中取出一瓶冰冻的汽水，过一段时间后瓶的外壁出现了小水珠，小水珠的形成是升华现象
【解答】解：
A、打开冰箱门，看见冒白气，“白气”的形成原因是空气中的水蒸气遇冷液化形成的。故A正确；
B、湿手伸进冷冻室取冰棒时，有时感觉到手被冰棒粘住了是手上的水遇冷凝固成冰，这是凝固现象，故B错误；
C、放入冷冻室的矿泉水结了冰，这是水由液态变为固态，是凝固现象，故C错误；
D、从冷冻室中取出一瓶冰冻的汽水，过一段时间后瓶的外壁出现了小水珠，小水珠是空气中的水蒸气遇冷液化成的小水珠，故D错误。
故选：A。
4．（2分）如图所示，看到筷子在水中变“弯折”，选项中能解释该现象的光路图是（　　）

A． B．
C． D．
【解答】解：
筷子反射的光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折，折射角大于入射角，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，像的位置比实际位置偏高，看起来筷子向上弯折；A选项中光的传播方向没有改变，B、D选项中，光的传播方向错误，故只有选项C正确。
故选：C。
5．（2分）在全国防新型冠状病毒的大环境下，我们出行需要手机扫描二维健康码。如图所示，下列说法正确的是（　　）

A．物体上的二维码是光源
B．手机摄像头上成的是正立、缩小的像
C．扫码时，二维码要位于摄像头二倍焦距以外
D．要使屏幕上二维码的像变小，只需将二维码靠近手机镜头
【解答】解：
A、二维码本身不发光，不是光源，故A错误；
B、手机摄像头相当于凸透镜，影像传感器相当于光屏，在影像传感器上成的是倒立、缩小的实像，故B错误；
C、手机摄像头相当于凸透镜，是利用物体在2倍焦距以外，凸透镜成倒立、缩小实像的原理工作的，所以，二维码要位于摄像头二倍焦距以外，故C正确；
D、如果要让像变小一些，因凸透镜成实像时，物远像近像变小，所以应增大物距，应将二维码远离凸透镜，故D错误。
故选：C。
6．（2分）下列关于热和能现象的说法，正确的是（　　）
A．冬天人们搓手取暖是利用热传递来增加手掌内能
B．热机损失的能量中，废气带走的能量最少
C．冰熔化过程中吸收热量，内能增大，温度升高
D．“墙内开花墙外香”是因为发生了扩散现象
【解答】解：A、人们搓手取暖是利用做功的方法来增加手掌内能，故A错误；
B、热机的工作过程中，燃料燃烧放出的能量，废气的温度很高，带走的热量最多，故B错误；
C、冰是晶体，熔化过程中，吸收热量，内能增大，温度不变，故C错误；
D、我们能闻到花香是因为花香分子运动到空气中，吸入鼻子，属于扩散现象，这说明了分子在不停地做无规则运动，故D正确。
故选：D。
7．（2分）如图所示，闭合开关S，向右移动滑片P的过程中，电流表、电压表的示数变化是（　　）

A．电流表的示数变大，电压表的示数变小
B．电流表、电压表的示数都变小
C．电流表的示数变小，电压表的示数变大
D．电流表、电压表的示数都变大
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑小灯泡两端电压，电流表测电路电流；
滑片向右滑动过程中，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流变小，电流表示数变小；
滑动变阻器接入电路的阻值变大，滑动变阻器分压变大，灯泡的分压变小，即电压表示数变小；故ACD错误，B正确；
故选：B。
二、选择说明（选出各题惟一正确的答案，填在题后括号内，并在横线上说明
8．（5分）如图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同 　C　。
A．投影仪
B．照相机
C．放大镜
D．远视眼
理由：　物体在凸透镜的一倍焦距之内，成的是正立、放大的虚像　。

【解答】解：由图可知，物体在凸透镜的一倍焦距之内，成的是正立、放大的虚像，其应用是放大镜；投影仪成倒立、放大的实像；照相机成缩小、倒立的实像；远视眼看不清近处的物体，但能看清远处的物体，此时成的是倒立、缩小的实像（人眼相当于一架照相机），故C正确。
故答案为：C；物体在凸透镜的一倍焦距之内，成的是正立、放大的虚像。
9．（5分）如图中，能让电流表指针发生偏转的实验操作是 　B　。

选择理由：　当闭合电路的部分导体在磁场中做切割磁感线运动时，在电路中就会产生感应电流，只有B选项满足条件　。
【解答】解：如图所示的图中，要想产生感应电流，必须是闭合电路，故首先开关闭合，故A错误；
产生感应电流导体必须做切割磁感线运动，故导体AB必须沿水平方向运动，B图做的是切割磁感线运动且开关闭合，故B正确；
CD图中的导体不是沿水平运动即导体没有做切割磁感线运动，故CD错误。
故答案为：B；当闭合电路的部分导体在磁场中做切割磁感线运动时，在电路中就会产生感应电流，只有B选项满足条件。
三、填空（每空1分，共13分）
10．（2分）检查视力时要求被检查者与视力表相距5m。某同学在学校医务室检查视力，由于空间有限，用如图方式检查，他应距平面镜 　2.2　m。他在平面镜里看到的视力表是 　虚　（选填“实”或“虚”）像。


【解答】解：由图可知，视力表与平面镜的距离为2.8m，则镜中视力表的像与平面镜距离也为2.8m，要求被检查者与视力表的距离为5m，为满足检测要求，被检查者应距离平面镜的距离为5m﹣2.8m＝2.2m；
根据平面镜成像特点可知，他在平面镜里看到的视力表是虚像。
故答案为：2.2；虚。
11．（2分）通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该　并联　（选填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在　火线　（选填“火线”或“零线”）和用电器之间。
【解答】解：照明电路中，各家用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的。
从安全用电的角度分析，开关接在家用电器和火线之间。
故答案为：并联；火线。
12．（2分）如图甲和乙是研究“电热大小与哪些因素有关”的实验装置。通电后，若要比较电阻丝产生热量的多与少，只需比较与之相连的U形管中　液面高度变化　。甲是探究电热与　电阻　关系的实验装置。乙是探究电热与　电流　关系的实验装置。

【解答】解：
（1）据试验装置可知，电流通过导体产生热量使得容器中的空气受热膨胀，从而导致U形管中的液面会发生变化，故虽然热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，这种研究方法叫转化；
（2）在甲装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，左边容器中的电阻小于右边容器中的电阻，即是探究电流产生的热量与电阻大小的关系；
（3）乙实验，右侧电阻丝与另一电阻丝并联，再与左侧的电阻丝串联，故左右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系。
故答案为：（1）液面高度变化；（2）电阻；（3）电流。
13．法国科学家阿尔贝费尔和德国科学家彼得。格林贝格尔由于发现了巨磁电阻GMR效应而荣获2007年度诺贝尔物理学奖。小明用巨磁电阻做实验，图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，则
①电磁铁左端为 　N　极（填“N”或“S”）。
②电磁铁外部的磁感线从 　左　端出发，回到另一端（填“左”或“右”）。
③将滑片P向b端滑动，电磁铁磁性变 　弱　（填“强”或“弱”）。
④将滑片P向a端滑动，指示灯亮度变 　强　（填“强”或“弱”）。

【解答】解：根据安培定则可知电磁铁左端为N极；
电磁铁外部的磁感线从N极出发，回到S极，因此从左端出发，回到右端；
滑片向b端滑动，电路中电阻变大，电源电压不变，电流变小，电磁铁磁性变弱；
滑片P向a端滑动，电路中电阻变小，电源电压不变，电流变大，电磁铁磁性变强，在磁场中，GMR的阻值阻值随磁场的逐渐变强而减小，GMR的阻值变小，指示灯所在电路的电流变大，指示灯亮度变强。
故答案为：①N；②左；③弱；④强。
14．（2分）“6V、3W”的小灯泡。工作时要将它接在9V的电源上使用，必须串联一个　6　Ω的电阻，该电阻的实际功率为 　1.5　W。
【解答】解：（1）由P＝UI＝可得，小灯泡正常工作时的电阻：
RL＝＝＝12Ω；
（2）因电源的电压U＝9V大于灯泡正常发光时的电压UL＝6V，
由串联电路的分压特点可知，要使小灯泡正常发光，应串联一个电阻R分压，
因串联电路中总电压等于各分电压之和，
所以，串联电阻R两端的电压：
UR＝U﹣UL＝9V﹣6V＝3V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I＝＝＝0.5A，
则串联电阻的阻值：
R＝＝＝6Ω。
该电阻的实际功率：
PR＝URI＝3V×0.5A＝1.5W。
故答案为：6；1.5。
四、应用题（共11分）
15．（2分）如图所示，往暖瓶里灌开水的过程中，听声音就能判断瓶中水位的高低。请你简要说明其中的道理。

【解答】解：往暖瓶里灌开水，是根据音调来判断水位高低的；往暖瓶里灌开水时，瓶内空气柱振动发出声音，随着瓶内水面上升，瓶内空气柱变短，其振动频率变高，发出的声音音调变高。
16．（1分）如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像，请画出这一现象光路图，保留必要的作图痕迹。

【解答】解：
由平面镜成像特点作出灯泡A的对称点，即灯泡A的像点A′，连接A′B，与镜面的交点为入射点O，连接OB为反射光线，再连接AO为入射光线。如图所示：

17．（2分）请你将某劳动实践基地室内的部分电路连接完整。

【解答】解：灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。三孔插座的接法：左边接零线，右边接火线，中间接地线。据此连接电路，如图。

18．（6分）如图，甲是一种常见的电热水袋，乙是它的结构示意图，其性能指标如表所示。已知水的初始温度为15℃，在额定电压下加热10min，温控开关自动断开，指示灯熄灭，请根据信息完成下列问题：
额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
500W
≤0.2W
1kg
65℃
（1）计算加热电阻的阻值。
（2）计算水吸收的热量。[c水＝4.2×103J/（kg•℃）]
（3）计算加热电阻消耗的电能和加热效率。（指示灯消耗的电能不计）
【解答】解：（1）加热电阻的阻值：R＝＝＝96.8Ω；
（2）热水袋中的水的质量m＝1kg，温度从15℃升高到65℃，此过程中水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（65℃﹣15℃）＝2.1×105J；
（3）加热电阻消耗的电能：W＝Pt′＝500W×10×60s＝3×105J，
加热效率：η＝×100%＝×100%＝70%。
答：（1）加热电阻的阻值为96.8Ω；
（2）水吸收的热量为2.1×105J；
（3）加热电阻消耗电能3×105J；加热效率为70%。
五、实验、探究（共27分）
19．（4分）如图a所示是小明同学“观察水的沸腾”的实验装置，记录的实验数据如下表所示：

时间/min
0
1
2
3
4
5
6
7
8
9
水温/℃
90
92
94
96
98
99
99
99
99
99
（1）该同学观察到水沸腾前或沸腾时气泡在水中的上升过程如图甲、乙所示，其中 　甲　图是水沸腾时的情况；
（2）请根据表中数据在图b中画出水的温度随时间变化的图像；
（3）从表中数据可以看出，本次实验中水沸腾时的温度为 　99　℃；
（4）水正在沸腾时，小明将酒精灯撤去，发现水停止沸腾，由此说明水沸腾时需要 　吸热　。
【解答】解：（1）水沸腾气泡在上升过程中体积逐渐变大，所以甲图是水沸腾时的情况；
（2）找不同时间对应的温度，连点描线，如图所示：

（3）水沸腾时温度不变，故从表中数据可知，沸腾时的温度为99℃；
（4）撤去酒精灯即为停止加热，此时沸腾停止，说明水沸腾时需要持续吸收热量。
故答案为：（1）甲；（2）见解答；（3）99；（4）吸热。
20．（6分）如图所示是探究凸透镜成像规律的实验装置（凸透镜的焦距为10cm）：

（1）蜡烛在25cm刻度线处，移动光屏，烛焰能在光屏上成清晰的 　放大　（选填“放大”“缩小”或“等大”）倒立的像，生活中 　投影仪　（填光学仪器）利用此成像特点制成。
（2）在上一步找到清晰的像后，保持蜡烛和透镜位置不变，将透镜换为焦距为12cm的凸透镜，光屏应向 　右　（选填“左”或“右”）移动才能在光屏上得到清晰的 　变大　（与上次成像相比选填“变大”“变小”或“不变”）的像。
（3）若一同学的眼镜片放在凸透镜前，如图2所示。光屏上原来清晰的像变模糊了，只将光屏靠近透镜移动时，又可以在光屏上看到烛焰清晰的像。由此可判定该镜片是 　凸　透镜，该同学是 　远视　（选填“近视”或“远视”）眼。
【解答】解：（1）凸透镜的焦距为10cm，凸透镜在40cm刻度线上，蜡烛在25cm刻度线上，物距为u＝40cm﹣25cm＝15cm，物距大于一倍焦距小于二倍焦距，成倒立放大的实像，应用在投影仪上。
（2）当蜡烛和凸透镜的位置不变时，凸透镜换成焦距是12cm的，相当于物距减小，所以像距增大，所以光屏要向右移动，光屏上才能再次得到清晰的像，像变大。
（3）将光屏靠近透镜移动时，又可以在光屏上看到烛焰清晰的像，说明在凸透镜前放置眼镜片后，像靠近凸透镜了，说明该眼镜片对光线有会聚作用，是凸透镜，该同学为远视眼。
故答案为：（1）放大；投影仪；（2）右；变大；（3）凸；远视。
21．（7分）小刚为比较 A、B两种液体的吸热本领，组装了如图所示的装置。他用完全相同的铁架台、石棉网、酒精灯、烧杯、温度计各两个进行实验。
（1）实验应控制：两个烧杯中所装的A、B两种液体的初温相同 　质量　相等（质量或体积）。
（2）在此实验中，用加热时间的长短来表示 　吸收热量　的多少。
（3）给两种液体加热，记录两种液体的初温和末温，当 　加热时间　相同时，温度升高较多的液体吸收的热量 　相同　，其比热容较 　小　。
（4）在实验过程中，小刚发现两液体温度都升高20℃时，A液体需加热5min，B液体需加热10min，则液体 　B　的比热容较大。
（5）由（4）可以推想，如果给A、B液体加热相同的时间，则温度升高较多的是 　A　液体。

【解答】解：（1）要研究两种液体的吸热本领，应控制两个烧杯中所装的A、B两种液体的初温相同、质量相等；
（2）相同的酒精灯加热，相同的时间内液体吸收的热量相等，用加热时间的长短来表示物质吸收热量的多少；
（3）给两种液体加热，记录两种液体的初温和末温，当加热时间相同，也就是两种液体吸收的热量相同时，温度升高较多的液体吸热本领较小，也就是其比热容较小；
（4）在实验过程中，小刚发现两液体温度都升高20℃时，A液体需加热5min，B液体需加热10min，说明B吸收的热量多，则B液体的比热容较大；
（5）如果给A、B液体加热相同的时间，吸收的热量相同，A的比热容较小，温度升高较多；B的比热容较大，温度升高较小。
故答案为：（1）质量；（2）吸收热量；（3）加热时间；相同；小；（4）B；（5）A。
22．（10分）小华同学为了探究“电流与电阻的关系”设计如图甲的实验电路，她在学校实验室找来了一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。

（1）检查仪器时，发现电流表的指针如图乙所示，接下来应 　对电流表调零　。
（2）在连接实验电路时，小华应将开关处于 　断开　状态，闭合开关前，应将滑动变阻器滑片滑到最 　右　端（选填“左”或“右”）。
（3）小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是 　电阻短路　。
（4）故障排除后，小华先将10Ω电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示。要完成这次实验，接下来他应将滑动变阻器滑片向 　右　端（选填“左”或“右”）移动，使电压表示数为 　2　V。
（5）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是 　滑动变阻器的最大阻值太小了　。
（6）小华解决了上述问题后，完成了实验，利用收集到的多组数据，作出了如图丁所示的电流Ⅰ随电阻R变化的关系图像，分析图像得出了电流与电阻的关系是 　电压一定时，导体中的电流跟导体的电阻成反比　。
（7）小华将定值电阻换成一个正常发光时电压为3V的小灯泡，并绘制了其电流随电压变化的图像（即I﹣U图像），小华发现他所描绘的定值电阻的I﹣U图像是一条直线，而小灯泡的I﹣U图像如图戊所示，原因可能是小灯泡的电阻与 　温度　有关。由小灯泡的I﹣U图像可求得小灯泡正常发光的电阻为 　6　Ω。
【解答】解：（1）电流表指针没有指在零刻度线上，应先对电流表调零；
（2）按照电路图连接实验电路时，首先应该将开关处于断开状态，电路图连接好闭合开关前，应将滑动变阻器滑片滑到阻值最大处的右端；
（3）她正确操作，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，说明电路为通路，电压表示数为零，则发生这种故障的原因可能是电阻短路；
（4）故障排除后，她先把10Ω的电阻接入电路，闭合开关后，移动滑动变阻器滑片时，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙，电压表选用小量程，分度值为0.1V，其示数是2.4V；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V；
（5）电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝3V﹣2V＝1V，变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入50Ω电阻时，变阻器连入电路中的电阻为：
R滑＝0.5×50Ω＝25Ω＞20Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，故当她改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，产生这种现象的原因可能是滑动变阻器的阻值太小了；
（6）她解决了上述问题后，做出了如图丁的电流I随电阻R变化的关系图象，电阻两端的电压始终保持：
UV＝IR＝0.2A×10Ω＝﹣﹣﹣﹣﹣＝0.04A×50Ω＝2V，
故分析图象得出了电流与电阻的关系是：电压一定时，导体中的电流跟导体的电阻成反比；
（7）由于灯泡电阻受温度影响，不是定值，随温度变化而变化，因此灯泡的I﹣U变化图像不是一条直线。
由图戊所示图像可知，灯泡额定电压3V所对应的电流为0.5A，灯泡正常发光的电阻为：
R＝＝＝6Ω。
故答案为：（1）对电流表调零；（2）断开；右；（3）电阻短路；（4）右；2；（5）滑动变阻器的最大阻值太小了；（6）电压一定时，导体中的电流跟导体的电阻成反比；（7）温度；6。
