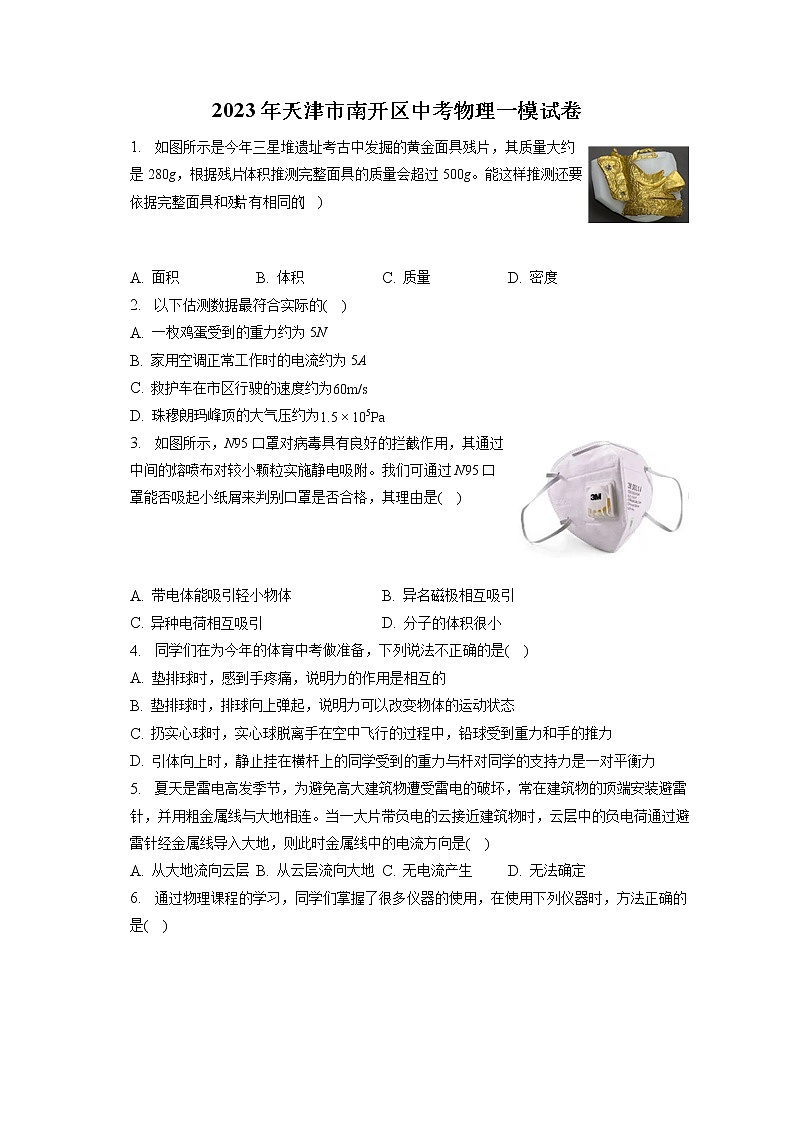

    2023年天津市南开区中考物理一模试卷(含答案解析)01

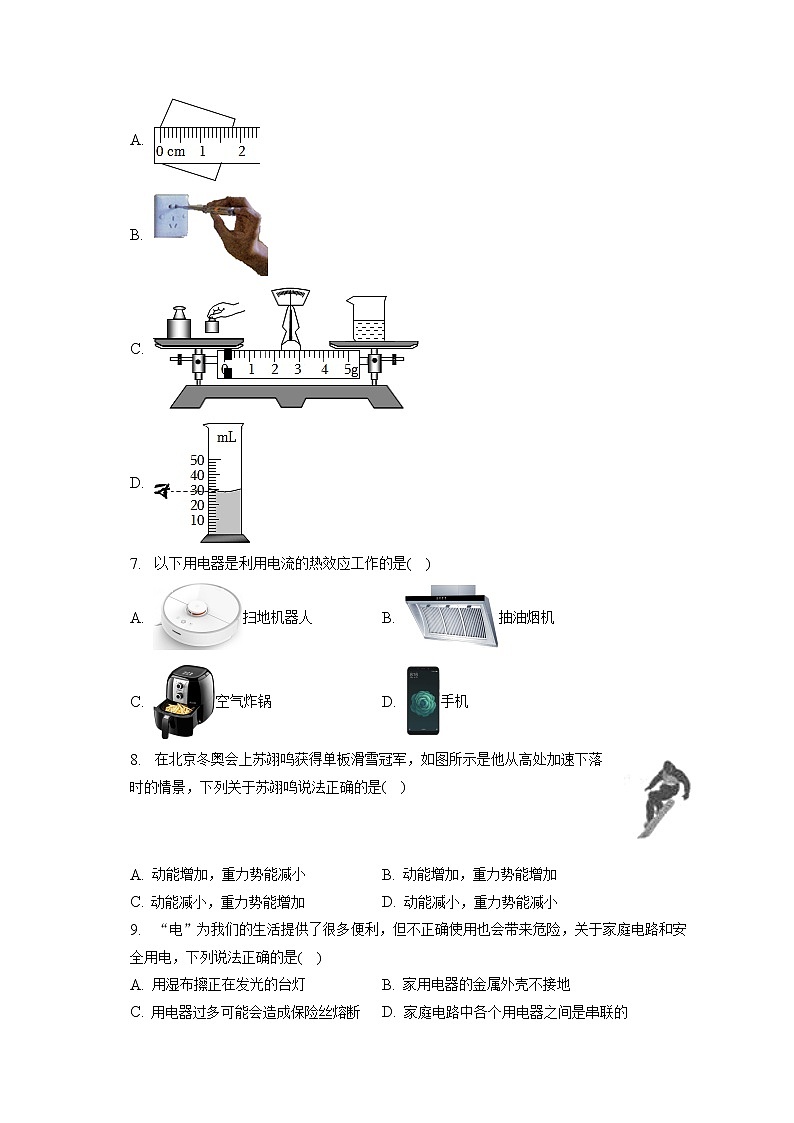

    2023年天津市南开区中考物理一模试卷(含答案解析)02

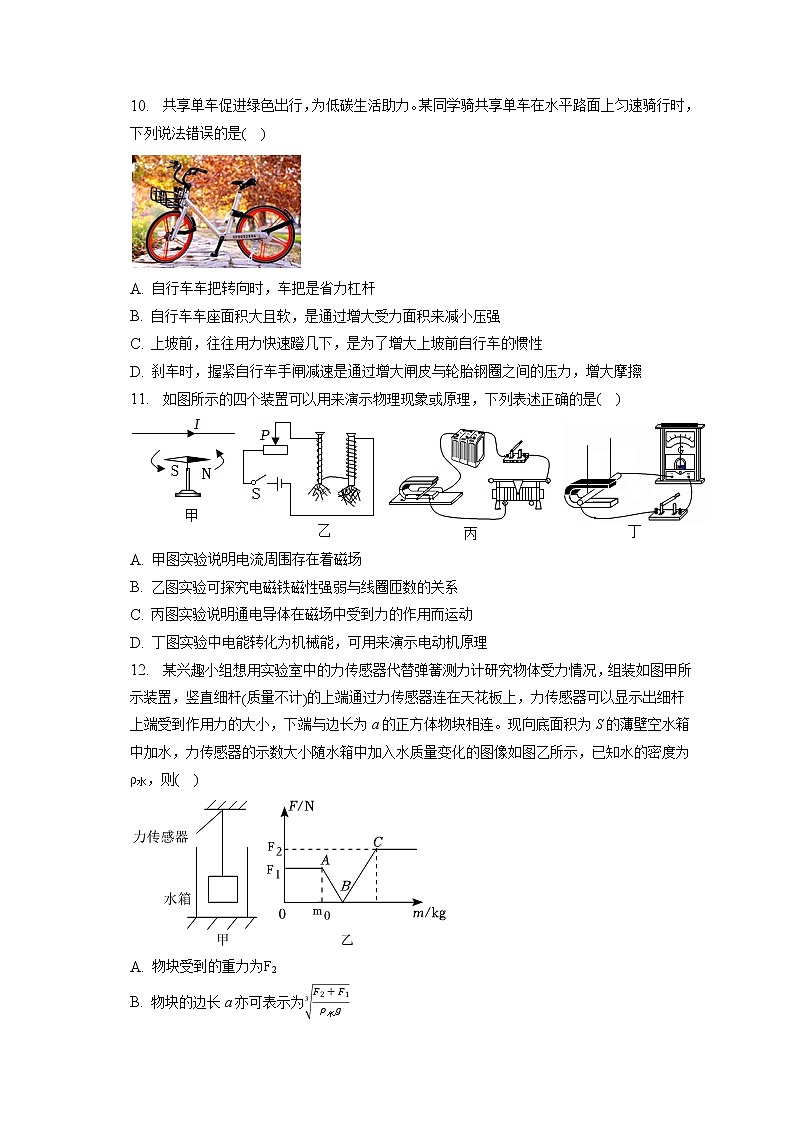

    2023年天津市南开区中考物理一模试卷(含答案解析)03
    还剩17页未读, 继续阅读
    下载需要20学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2023年天津市南开区中考物理一模试卷(含答案解析)

    展开
    这是一份2023年天津市南开区中考物理一模试卷(含答案解析),共20页。试卷主要包含了 以下估测数据最符合实际的等内容,欢迎下载使用。

    2023年天津市南开区中考物理一模试卷
    1. 如图所示是今年三星堆遗址考古中发掘的黄金面具残片,其质量大约是280g,根据残片体积推测完整面具的质量会超过500g。能这样推测还要依据完整面具和残片有相同的(    )


    A. 面积 B. 体积 C. 质量 D. 密度
    2. 以下估测数据最符合实际的(    )
    A. 一枚鸡蛋受到的重力约为5N
    B. 家用空调正常工作时的电流约为5A
    C. 救护车在市区行驶的速度约为60m/s
    D. 珠穆朗玛峰顶的大气压约为1.5×105Pa
    3. 如图所示,N95口罩对病毒具有良好的拦截作用,其通过中间的熔喷布对较小颗粒实施静电吸附。我们可通过N95口罩能否吸起小纸屑来判别口罩是否合格,其理由是(    )


    A. 带电体能吸引轻小物体 B. 异名磁极相互吸引
    C. 异种电荷相互吸引 D. 分子的体积很小
    4. 同学们在为今年的体育中考做准备,下列说法不正确的是(    )
    A. 垫排球时,感到手疼痛,说明力的作用是相互的
    B. 垫排球时,排球向上弹起,说明力可以改变物体的运动状态
    C. 扔实心球时,实心球脱离手在空中飞行的过程中,铅球受到重力和手的推力
    D. 引体向上时,静止挂在横杆上的同学受到的重力与杆对同学的支持力是一对平衡力
    5. 夏天是雷电高发季节,为避免高大建筑物遭受雷电的破坏,常在建筑物的顶端安装避雷针,并用粗金属线与大地相连。当一大片带负电的云接近建筑物时,云层中的负电荷通过避雷针经金属线导入大地,则此时金属线中的电流方向是(    )
    A. 从大地流向云层 B. 从云层流向大地 C. 无电流产生 D. 无法确定
    6. 通过物理课程的学习,同学们掌握了很多仪器的使用,在使用下列仪器时,方法正确的是(    )
    A.
    B.
    C.
    D.
    7. 以下用电器是利用电流的热效应工作的是(    )
    A. 扫地机器人 B. 抽油烟机
    C. 空气炸锅 D. 手机
    8. 在北京冬奥会上苏翊鸣获得单板滑雪冠军,如图所示是他从高处加速下落时的情景,下列关于苏翊鸣说法正确的是(    )


    A. 动能增加,重力势能减小 B. 动能增加,重力势能增加
    C. 动能减小,重力势能增加 D. 动能减小,重力势能减小
    9. “电”为我们的生活提供了很多便利,但不正确使用也会带来危险,关于家庭电路和安全用电,下列说法正确的是(    )
    A. 用湿布擦正在发光的台灯 B. 家用电器的金属外壳不接地
    C. 用电器过多可能会造成保险丝熔断 D. 家庭电路中各个用电器之间是串联的
    10. 共享单车促进绿色出行,为低碳生活助力。某同学骑共享单车在水平路面上匀速骑行时,下列说法错误的是(    )

    A. 自行车车把转向时,车把是省力杠杆
    B. 自行车车座面积大且软,是通过增大受力面积来减小压强
    C. 上坡前,往往用力快速蹬几下,是为了增大上坡前自行车的惯性
    D. 刹车时,握紧自行车手闸减速是通过增大闸皮与轮胎钢圈之间的压力,增大摩擦
    11. 如图所示的四个装置可以用来演示物理现象或原理,下列表述正确的是(    )
    A. 甲图实验说明电流周围存在着磁场
    B. 乙图实验可探究电磁铁磁性强弱与线圈匝数的关系
    C. 丙图实验说明通电导体在磁场中受到力的作用而运动
    D. 丁图实验中电能转化为机械能,可用来演示电动机原理
    12. 某兴趣小组想用实验室中的力传感器代替弹簧测力计研究物体受力情况,组装如图甲所示装置,竖直细杆(质量不计)的上端通过力传感器连在天花板上,力传感器可以显示出细杆上端受到作用力的大小,下端与边长为a的正方体物块相连。现向底面积为S的薄壁空水箱中加水,力传感器的示数大小随水箱中加入水质量变化的图像如图乙所示,已知水的密度为ρ水,则(    )

    A. 物块受到的重力为F2
    B. 物块的边长a亦可表示为3F2+F1ρ水g
    C. 当加入的水的质量为a(S−a2)ρ水+m0时,物块恰好所受浮力最大
    D. 水箱加水到C点时,水对水箱底部的压强为 m0gS+ρ水ga
    13. 如图所示,电路中的电源电压可调,定值电阻R0的阻值为10Ω,不同规格的灯泡L1和L2的额定电流均为0.6A,且两灯泡电阻均不随温度变化,滑动变阻器R的规格为“40Ω1A”,电流表的量程为“0∼3A”,电压表的量程为“0∼18V”。将滑片滑到最右端,只闭合开关S0,电流表的示数为0.2A,此时电源电压为U0。调节电源电压为U1,只闭合S1,在安全调节滑动变阻器的过程中,灯泡L1的最大功率为1.8W,最小功率为0.8W;调节电源电压为U2,只闭合S2,在安全调节滑动变阻器的过程中,灯泡L2的最大功率为1.8W,最小功率为0.8W。则(    )


    A. U0=10V
    B. U1=18V
    C. U1和U2的差值ΔU=6V
    D. 灯泡L1的电阻可能是R1=5Ω,也可能是R1=80Ω
    14. 为了降低近视发生率,越来越多的学生选择使用护眼灯,学生们模拟护眼灯亮度可调的工作原理设计了如图所示的电路。用A、B两个金属夹子夹住一段铅笔芯,当闭合开关后,小灯泡发光,说明铅笔芯是______ (选填“导体”、“半导体“或“绝缘体”):固定夹子A,左右移动夹子B,小灯泡的亮度会随着变化,说明电阻大小跟连入电路中铅笔芯的______ 有关。
    15. 如图所示,物块A的重力GA=20N,物块B的重力GB=10N,水平推力F作用在A上,A与竖直墙面接触,A和B均静止,此时墙面受到的摩擦力大小为______ N,方向为______ 。


    16. 某商场有甲、乙两种容积相同的电热水壶,甲热水壶标有“220V 800W”的字样,乙热水壶标有“220V 1200W”的字样,若家庭电路的电压是220V,室内插座的额定电流是5A,用该插座给电热水壶供电,从安全用电的角度考虑,应选购______ (选填“甲”或“乙”)电热水壶;若甲、乙电热水壶一起正常工作2min,电能全部转化为内能,则两壶产生的热量一共为______ J。
    17. 安阳东站站台上很多旅客都被一个“神器”吸引,如图甲所示,这个“神器”就是升降式安全门,安全门安装于白色安全线内侧,由钢化玻璃和5道阻隔绳组成,阻隔绳在旅客乘车时升起,其余时间落下,可在候车旅客与进出站列车之间形成一道安全屏障,避免列车进出站时,因空气流速快,压强______ (选填“大”或“小”),将乘客“吸”向列车。如图乙所示是一种常见的订书机,固定在钉槽内的弹簧给订书钉一个弹力,在使用过程中,随着订书钉的减少,这个力将______ (选填“增大”、“减小”或“不变”)。

    18. 小明通过如图所示的步骤进行了“浮力的大小可能与哪些因素有关”的实验,对A、B、C、D四图中的实验现象和数据进行分析,可以得出:物体所受浮力的大小与______ 有关;物体浸没在酒精中时所受浮力大小为______ N。

    19. 如图所示,当S闭合,甲、乙为电压表时,两表示数之比为2:5,则R1:R2=______ ;当S断开,甲、乙为电流表时,R1、R2的电功率之比P1:P2=______ 。


    20. 如图所示的电路中,R1的阻值为8Ω,电源两端电压为12V,开关S闭合后,求:
    (1)若干路的最大电流不能超过3A,滑动变阻器能接入电路的最小电阻为多少欧?
    (2)当电路工作10min时,R1消耗的电能为多少焦?


    21. 实验小组的同学们用压强计探究影响液体内部压强大小的因素,如图所示。
    (1)为了使实验现象更明显,同学们在U形管中的水里滴入了红墨水,便于观察。实验时是通过观察U形管左右两侧液面______ 来反映待测液体内部压强的大小。
    (2)将探头分别放在图乙的______ (选填“A、B”或“B、C”)位置,可以探究液体压强与深度的关系。
    (3)同学们换用更多种类的液体探究液体压强与液体密度的关系,当探头在下列液体中的深度相同时,所受液体压强最大的是______ 。
    A.酒精(ρ酒精=0.8×103kg/m3)
    B.植物油(ρ植物油=0.9×103kg/m3)
    C.盐水(ρ盐水=1.1×103kg/m3)
    (4)若图甲中U形管左右两侧红墨水面的高度差h=10cm,则橡皮管内气体的压强与大气压之差约为______ Pa。(ρ红墨水≈ρ水)

    22. 如图,是某工地上运建材的装置图,用滑轮组拉着重800N的小车A沿水平方向匀速直线运动,小车受到的摩擦力为160N。在50s内小车移动了10m,拉力F做的功为2000J,滑轮的重力大小可以忽略不计。求:
    (1)拉力F的大小。
    (2)滑轮组的机械效率。


    23. 兴趣小组的同学们想测量家中食用油的密度,大家在实验室使用物理课本中的方法测量后,想要找到更多的测量方法。
    (1)小组某成员依然用天平和量筒进行测量,天平调平后步骤如下:
    ①称出空烧杯的质量为m1。
    ②将适量的食用油倒入烧杯,称出烧杯和食用油的总质量m2。
    ③将烧杯中的食用油全部倒入量筒中测出食用油的体积为V。
    食用油密度表达式为ρ油=m2−m1V。
    同学们经过分析觉得此种方法有误差,测量结果______ (选填“偏大”或“偏小”),请你简述此方法造成误差的原因______ 。
    (2)小组同学们根据实验室中的器材深入思考,再次找到更精确简便的方法,他们使用电子秤、烧杯、小铁块、细线、适量水、抹布利用浮力知识进行测量,同学们还发现电子秤有一个去皮功能键。方法是:只要打开电源,放上烧杯,再按去皮功能键,示数就变为零,再往烧杯内加入要测量的液体,显示的就是液体的质量,这样测量更便捷,所以测量时使用了该功能。请写出主要的实验步骤,并用已知量和测量量写出食用油密度的数学表达式。(已知水的密度为ρ水)
    24. 超载是交通安全的一大隐患,为此物理兴趣小组设计了“超载检测报警系统”建议安装在高速收费站,减少交通事故发生。设计图为图甲所示,其中ABO是杠杆组件(质量忽略不计),O为支点,B点为汽车重力承压点,A端的压杆作用于压敏电阻,AB:BO=3:1。在测量电路中,R为压敏电阻,阻值随压力变化的关系如表所示;电路中小灯泡其两端电压U<2.5U0时为绿光,U≥2.5U0时为红光,报警提示。灯泡电流随电压变化的曲线如图乙所示。电源电压为6U0且保持不变,闭合开关,求:

    压力F/N
    0
    5
    10
    15
    20
    25
    30

    压敏电阻R/Ω
    30
    27
    24
    21
    18
    15
    12

    (1)请画出图甲中小汽车作用在杠杆B点上的力及力臂。
    (2)该系统报警时汽车的最小总重力?
    (3)不改变电路元件、支点位置和杠杆组件,若要增大报警时的载重量,可以采取什么措施。
    答案和解析

    1.【答案】D
    【解析】解:由题意知,完整面具变为残片,其面积、重力、质量都减小,密度只与物质的种类、温度和物质的状态有关,与体积和质量无关,因此完整面具变为残片的密度不变。
    故ABC不符合题意,D符合题意。
    故选:D。
    密度是物质的一种特性,同种物质,密度相同。
    此题考查密度的应用和物质鉴别,深入理解密度的概念,可解答此题。

    2.【答案】B
    【解析】解:A、一枚鸡蛋受到的重力约为0.5N,故A错误;
    B、家用空调正常工作时的电流约为5A,故B正确;
    C、救护车在市区行驶的正常速度约为60km/h,故C错误;
    D、大气压强随海拔高度的增加而减小,海平面处的气压在1.0×105Pa左右,珠穆朗玛峰顶的大气压要小于海平面处的大气压,更不可能为1.5×105Pa,故D错误。
    故选:B。
    新课程标准要求我们能根据日常经验或自然现象粗略估测一些物理量。例如:长度、质量、时间、温度、力、速度、电功率、电流、电压等。解答估测选择题的方法:利用生活中我们熟悉的一些数据作为根据,进行单位换算,有时要利用基本公式求未知物理量。
    本题考查了对重力、电流、速度、大气压强的估测,注重理论与实际差异的应变能力的培养,体现新课程的基本理念。

    3.【答案】A
    【解析】解:带电体能够吸引轻小的物体,平时的小纸屑是不带电的,一只符合规格的N95口罩可以吸起小纸屑,说明N95口罩带电,是合格产品。
    故选:A。
    带电体能够吸引轻小物体。
    该题主要考查了带电体的性质,同学们要结合生活的现象分析。

    4.【答案】C
    【解析】解:A、垫排球时,手对排球施加了力,同时排球也对手施加了力,人感到手疼痛,说明物体间力的作用是相互的,故A正确;
    B、垫排球时,排球向上弹起,改变了排球的运动方向,说明力可以改变物体的运动状态,故B正确;
    C、扔实心球时,实心球脱离手在空中飞行的过程中,没有受到推力,故C错误;
    D、引体向上时,静止挂在横杆上的同学受到的重力与杆对同学的支持力大小相等、方向相反、作用在同一物体上、作用在一条直线上,故D正确。
    故选:C。
    (1)物体间力的作用是相互的;
    (2)力可以改变物体的运动状态和形状;
    (3)力是物体对物体的作用;
    (4)一对平衡力必须符合四个条件:大小相等、方向相反、作用在同一物体上、作用在一条直线上。
    该题考查了平衡力、力的作用效果、物体间力的作用,是一道综合题,主要考查学生对所学物理知识的综合应用能力。

    5.【答案】A
    【解析】解:物理学规定正电荷定向移动的方向为电流方向,所以负电荷移动的方向与电流方向相反。由于云层中的负电荷通过避雷针经金属线导入大地,所以金属线中的电流方向是从大地流向云层;故选项A正确,选项BCD错误。
    故选:A。
    电荷的定向移动形成电流,物理学规定正电荷定向移动的方向为电流的方向。
    本题考查电流方向的规定,一定要注意负电荷定向移动的方向与电流方向是相反的。

    6.【答案】D
    【解析】解:A、使用刻度尺时要放正并使有刻度值的一侧紧贴被测物体,故A错误;
    B、使用测电笔时,手要接触笔尾金属体,笔尖金属体接触火线或零线,故B错误;
    C、使用天平进行测量时,物体放在天平的左盘,然后用镊子向另一个盘中加减砝码,故C错误;
    D、量筒读数时视线要与凹液面的底部相平,故D正确。
    故选:D。
    (1)使用刻度尺时要放正并使有刻度值的一侧紧贴被测物体;
    (2)使用测电笔时,手要接触笔尾金属体,笔尖金属体接触火线或零线,氖管发光的是火线,氖管不发光的是零线;
    (3)调节天平测量物体质量时,应将物体放在天平的左盘;然后用镊子向另一个盘中加减砝码,移动游码,使天平的指针对准分度盘中央的刻度线;
    (4)使用量筒读数时,应将量筒放平,等量筒内液体表面平静下来时再读数,读数时视线要与凹液面的底部相平。
    本题考查了刻度尺、测电笔、天平和量筒的使用方法,属于基础题。

    7.【答案】C
    【解析】解:扫地机器人和抽油烟机主要是把电能转化为机械能,手机主要是将电能转化为光能和声能,只有空气炸锅是把电能转化为内能,是利用电流的热效应。
    故选:C。
    当电流通过电阻时,电流做功而消耗电能,产生了热量,这种现象叫做电流的热效应。
    本题主要考查学生对:电流的热效应,以及电能和其它形式能的相互转化。是一道基础题。

    8.【答案】A
    【解析】解:苏翊鸣从高处加速下落时,质量不变,高度变小,重力势能减小,速度变大,动能增加,故A正确。
    故选:A。
    (1)动能大小的影响因素:质量、速度。质量越大,速度越大,动能越大。
    (2)重力势能大小的影响因素:质量、高度。质量越大,高度越高,重力势能越大。
    掌握动能、重力势能的影响因素。利用控制变量法能判断动能、重力势能的变化。

    9.【答案】C
    【解析】解:A、生活用水是导体,用湿布擦正在发光的台灯,容易发生触电事故,故A错误;
    B、为防止发生触电事故,家用电器电器金属外壳都要接地,故B错误;
    C、用电器过多,电路的总功率过大,会引起电路中的电流过大,可能会造成保险丝熔断,故C正确;
    D、家庭电路中的各个用电器之间应该并联连接,使每一个用电器都能在额定电压下正常工作,工作时互不影响,故D错误。
    故选:C。
    (1)生活用水是导体;
    (2)金属外壳的用电器外壳一定要接地;
    (3)保险丝熔断的原因是电路中电流过大,电流过大的原因是短路或电路中总功率过大;
    (4)各家用电器之间并联时,各家用电器都正常工作,并且互不影响。
    本题考查的是日常生活中的一些安全用电常识,要掌握安全用电的原则:不接触低压带电体,不靠近高压带电体。值得注意的是:本来不带电的物体带了电;本来不导电的物体导电了。

    10.【答案】C
    【解析】解:
    A、自行车的刹车把在使用过程中,动力臂大于阻力臂,是省力杠杆,故A错误;
    B、自行车车座面积大且软,是在压力一定时,通过增大受力面积来减小压强,故B正确;
    C、上坡前快速蹬几下,这样是为了增大车子的动能,这样就会有更多的动能转化为重力势能,从而爬的更高,惯性大小只跟物体的质量大小有关,跟物体是否受力、是否运动、运动速度等都没有关系,故C错误;
    D、刹车时,握紧自行车手闸减速是通过增大闸皮与轮胎钢圈之间的压力,来增大摩擦,故D正确。
    故选:C。
    (1)比较自行车的刹车把在使用过程中动力臂和阻力臂的大小关系,再判断它是属于哪种类型的杠杆;
    (2)减小压强的方法:在压力一定时,增大受力面积来;在受力面积一定时,减小压力;
    (3)坡前快速蹬几下,这样是为了增大车子的动能;惯性大小只跟物体的质量大小有关,跟物体是否受力、是否运动、运动速度等都没有关系;
    (4)增大摩擦力的方法:在接触面粗糙程度一定时,增大压力;在压力一定时,增大接触面的粗糙程度。
    本题主要围绕自行车,考查了减小压强的方向、增大摩擦的方法、惯性以及杠杆的分类等,综合性强,但难度不大。

    11.【答案】ABC
    【解析】解:A.图甲是奥斯特实验,说明了电流周围存在磁场,故A正确;
    B.图乙演示电磁铁中线圈匝数的多少与磁性强弱的关系的实验装置,故B正确;
    C.图丙是说明通电导体在磁场中受到力的作用而运动,是电动机的原理,故C正确;
    D.图丁是研究电磁感应现象的实验装置,是发电机的原理,实验中将机械能转化为了电能,故D错误。
    故选:ABC。
    (1)奥斯特实验说明电流周围存在磁场;
    (2)比较电磁铁磁性强弱一般用不同的电磁铁来吸引大头针;
    (3)电磁感应是指闭合电路的一部分导体在磁场中切割磁感线,电路中会产生感应电流;
    (4)研究磁场对电流的作用要先给导体通电,再将其放入磁场中。根据不同实验的特点,对照各图进行判断即可。
    本题考查了电磁现象的有关实验及其原理,物理为实验学科,很多知识来自于实验,故应注意对实验学习的重视,掌握好实验的原理及现象。

    12.【答案】BCD
    【解析】解:A、由图乙可知,水箱中没有水时,压力传感器受到的拉力为F1,此时物块保持静止状态,则物块的重力G=F1,故A错误;
    B、由图乙可知,当力传感器的示数为F2时,物块全部浸没在水中,此时物块受到竖直向下重力、杆的压力及浮力作用,即F浮=G+F2=F1+F2,由阿基米德原理可知,物块的体积为:V=V排=F浮ρ水g=F1+F2ρ水g,所以物块的边长为:a=3V=3F1+F2ρ水g,故B正确;
    C、由图乙可知,当力传感器的示数为F2时,物块全部浸没在水中,当加水到C点时受到浮力恰好最大,则从A到C所加水的体积V水=(S−a2)a,则从A到C所加水的质量m水=ρ水V水=ρ水(S−a2)a,此时容器中水的总质量为a(S−a2)ρ水+m0,故C正确;
    D、当加水到A点时,容器中水的体积VA=m0ρ水,此时水的深度h0=VAS=m0ρ水S,当加水到C点时,容器中水的深度h=h0+a=m0ρ水S+a,所以水箱加水到C点时水对水箱底部的压强为:p=ρ水gh=ρ水g(m0ρ水S+a)=m0gS+ρ水ga,故D正确。
    故选:BCD。
    (1)由图乙可知,水箱中没有水时,压力传感器受到的拉力,根据二力平衡可求出物块的重力;
    (2)由图乙可知,当力传感器的示数为F2时,物块全部浸没在水中,此时物块受到竖直向下重力、杆的压力及浮力作用,根据阿基米德原理可求出物块的体积,从而求出物块的边长;
    (3)由图乙可知,当力传感器的示数为F2时,物块全部浸没在水中,当加水到C点时受到浮力恰好最大,根据体积关系可求出物块恰好所受浮力最大时加入水的质量;
    (4)根据密度公式可求出加水到A点时容器中水的体积,从而求出在A点时容器中水的深度和在C点时容器中水的深度,根据p=ρgh可求出水箱加水到C点时水对水箱底部的压强。
    本题考查了阿基米德原理、密度公式的应用以及压强的计算等,从图象中获取有用的信息是关键。

    13.【答案】ACD
    【解析】解:
    (1)定值电阻R0的阻值为10Ω,滑动变阻器R的规格为“40Ω1A”,
    将滑片滑到最右端,只闭合开关S0,定值电阻和滑动变阻器串联接入电路,电流表测通过电路的电流,电流表的示数为0.2A,
    串联电路总电阻等于各部分电阻之和,根据欧姆定律可得此时电源电压为U0=I1(R0+R)=0.2A×(10Ω+40Ω)=10V,故A正确;
    (2)调节电源电压为U1,只闭合S1,灯泡L1和滑动变阻器串联接入电路,电流表测通过电路的电流,
    调节电源电压为U2,只闭合S2,灯泡L2和滑动变阻器串联接入电路,电流表测通过电路的电流,
    电流表的量程为“0∼3A”,不同规格的灯泡L1和L2的额定电流均为0.6A,
    在安全调节滑动变阻器的过程中,两灯泡的最大电功率和最小电功率相同,所以只有其中一个灯泡达到额定功率,
    Ⅰ、假设灯泡L1达到额定功率,灯泡L2未达到额定功率,
    灯泡L1的最大功率为1.8W,则灯泡L1的额定电压:UL1=P1I=1.8W0.6A=3V,
    灯泡L1的电阻:R1=UL1I=3V0.6A=5Ω,
    根据P=I2R可知灯泡L1的功率为0.8W时,通过电路的电流最小,此时通过电路的电流:I′= P1′R1= 0.8W5Ω=0.4A,
    根据欧姆定律和串联电路电阻规律可知此时滑动变阻器接入电路的阻值最大,则电源电压:U1=I′(R1+R)=0.4A×(5Ω+40Ω)=18V,
    灯泡L2的最大功率为1.8W时,通过电路的电流最大,此时滑动变阻器接入电路的电阻为0,则U2= P2R2= 1.8W×R2------①,
    灯泡L2的功率为0.8W时,通过电路的电流最小,变阻器R接入电路的阻值最大,此时通过电路的电流:I″= P2′R2= 0.8WR2,
    根据串联电路电阻规律结合欧姆定律可得U2=I″(R2+R)= 0.8WR2×(R2+40Ω)------②,
    ①②联立可得R2=80Ω,U2=12V,
    则U1和U2的差值ΔU=18V−12V=6V,
    Ⅱ、假设灯泡L2达到额定功率,灯泡L1未达到额定功率,与上述情况正好相反,则U1=12V,R1=80Ω,U2=18V,R2=5Ω,ΔU=6V,
    由此可知,U1可能为18V,也可能为12V;L1的电阻可能是R1=5Ω,也可能是R1=80Ω,故B错误,CD正确。
    故选:ACD。
    (1)定值电阻R0的阻值为10Ω,滑动变阻器R的规格为“40Ω1A”,
    将滑片滑到最右端,只闭合开关S0,定值电阻和滑动变阻器串联接入电路,电流表测通过电路的电流,根据串联电路电阻规律结合欧姆定律计算此时电源电压;
    (2)调节电源电压为U1,只闭合S1,灯泡L1和滑动变阻器串联接入电路,电流表测通过电路的电流,
    调节电源电压为U2,只闭合S2,灯泡L2和滑动变阻器串联接入电路,电流表测通过电路的电流,
    电流表的量程为“0∼3A”,不同规格的灯泡L1和L2的额定电流均为0.6A,
    在安全调节滑动变阻器的过程中,两灯泡的最大电功率和最小电功率相同,所以只有其中一个灯泡达到额定功率,
    假设灯泡L1达到额定功率,灯泡L2未达到额定功率,灯泡L1的最大功率为1.8W,根据P=UI计算灯泡L1的额定电压,根据欧姆定律计算灯泡L1的电阻,
    根据P=I2R可知灯泡L1的功率为0.8W时,通过电路的电流最小,进一步计算此时通过电路的电流,根据欧姆定律和串联电路电阻规律可知此时滑动变阻器接入电路最大阻值,进一步计算此时的电源电压,
    灯泡L2的最大功率为1.8W时,通过电路的电流最大,此时滑动变阻器接入电路的电阻为0,根据P=U2R表示U2,
    灯泡L2的功率为0.8W时,通过电路的电流最小,根据P=I2R表示此时通过电路的电流I″,
    根据串联电路电阻规律结合欧姆定律表示电源电压U2,联立解方程可得R2、U2的值,进一步计算U1和U2的差值ΔU,
    假设灯泡L2达到额定功率,灯泡L1未达到额定功率,则两灯泡的电阻、两电源电压互换,U1和U2的差值ΔU不变。
    本题考查串联电路的特点、欧姆定律、电功率公式的灵活运用,题目难度较大。

    14.【答案】导体  长度
    【解析】解:(1)如图所示的电路中,闭合开关后,小灯泡发光,说明铅笔芯是导体;
    (2)固定夹子A,左右移动夹子B,小灯泡的亮度会随着变化,这表明电路中的电流也发生变化,接入电路的电阻发生变化,即铅笔芯的电阻大小与长度有关。
    故答案为:导体;长度。
    (1)容易导电的物体是导体,不容易导电的物体是绝缘体;
    (2)电阻是导体对电流的阻碍作用,电阻的大小与材料、长度和横截面积、温度有关。
    本题考查了导体和绝缘体的区别以及影响电阻大小的因素,是电学中比较基础的内容,相对比较简单。

    15.【答案】30 竖直向下
    【解析】解:物体A、B组成的整体,受竖直向下的重力G=GA+GB=20N+10N=30N,竖直向上的摩擦力f,而处于平衡状态,
    由平衡条件得:f=G=30N,方向竖直向上。物体间力的作用是相互的,A受到的摩擦力f与物体A对墙壁的摩擦力f′是作用力与反作用力,则f′=f=30N,方向与f方向相反:竖直向下。
    故答案为:30;竖直向下。
    先对AB组成的系统进行受力分析,由平衡条件求出A受到的摩擦力,然后根据物体间力的作用是相互的求出墙壁受到的摩擦力。
    本题考查了受力分析、平衡条件的应用、物体间力的作用是相互的,正确地选择研究对象是本题解题的关键。

    16.【答案】甲  2.4×105
    【解析】解:(1)由P=UI可知,甲的额定电流为:I甲=P甲U甲=800W220V≈3.6A;乙的额定电流为:I乙=P乙U乙=1200W220V≈5.5A;
    室内插座的额定电流是5A,乙的额定电流大于插座的额定电流,甲的额定电流小于插座的额定电流,所以应该选用甲电热水壶;
    (2)由P=Wt可知,甲电热水壶正常工作2min产生的热量:Q甲=W甲=P甲t=800W×2×60s=96000J,
    乙电热水壶正常工作2min产生的热量:Q乙=W乙=P乙t=1200W×2×60s=144000J,
    两壶产生的总热量:Q=Q甲+Q乙=96000J+144000J=2.4×105J。
    故答案为:甲:2.4×105。
    (1)根据P=UI分别计算出甲、乙电热水壶的额定电流,根据额定电流与室内插座的额定电流的大小分析;
    (2)根据Q=W=Pt分别求出甲、乙电热水壶产生的热量,据此求出两壶产生的总热量。
    本题考查电功率公式的应用、插座的选择以及电热的计算,难度不大。

    17.【答案】小  减小
    【解析】解:(1)列车进出站时,因空气流速快,压强小,会将乘客“吸”向列车,为避免危险,设置屏障;
    (2)随着订书钉的减少,固定在钉槽内的弹簧的弹性形变程度变小,固定在钉槽内的弹簧给订书钉的弹力将越来越小。
    故答案为:小:减小。
    (1)流体流速大的地方压强小;
    (2)影响弹力大小的因素是:在弹性限度内,物体弹性形变的程度。
    本题考查流体压强与流速的关系以及弹力,难度不大。

    18.【答案】排开液体的体积  0.8
    【解析】解:小明通过如图所示的步骤进行了“浮力的大小可能与哪些因素有关”的实验,对A、B、C、D四图中的实验现象和数据进行分析,可以得出:物体所受浮力的大小与排开液体的体积有关;物体浸没在酒精中时所受浮力大小为:F浮酒精=G−FE=4N−3.2N=0.8N。
    故答案为:排开液体的体积;0.8。
    (1)根据阿基原理F浮=ρ液gV排可知,在排开液体的密度相同时,浮力大小只与物体排开液体的体积有关,与深度有关。
    (2)找出A、E实验中相同量和不同量,得出研究浮力与变化量的关系;由上可知物体浸没在水中和浸没在酒精中所受的浮力大小;
    本题探究影响浮力大小的因素,涉及称重法等知识,常见题目。

    19.【答案】3:2 2:3
    【解析】解:(1)当S闭合,甲、乙为电压表时,R1和R2串联,电压表甲测R2两端的电压,电压表乙测电源电压;
    已知甲、乙两个电压表示数之比为2:5,即R2两端的电压和电源电压之比为U2:U=2:5,
    由串联电路的电压特点可知R1和R2两端的电压之比为:U1:U2=(U−U2):U2=(5−2):2=3:2;
    由串联电路分压规律可知R1和R2的电阻之比为R1:R2=U1:U2=3:2;
    (2)当S断开,甲、乙为电流表时,R1和R2并联,电流表甲测干路的电流,电流表乙测通过R2的电流;
    并联电路中各支路两端的电压相等,由I=UR可知通过R1和R2的电流之比为:I1:I2=R2:R1=2:3;
    则R1、R2的电功率之比P1:P2=UI1:UI2=I1:I2=2:3;
    故答案为:3:2;2:3。
    (1)当S闭合,甲、乙为电压表时,R1和R2串联,电压表甲测R2两端的电压,电压表乙测电源电压;
    已知甲、乙两个电压表示数之比,即R2两端的电压和电源电压之比,串联电路的电源电压等于各个用电器两端的电压之和,据此可求出R1和R2两端的电压之比;根据串联分压原理可得出两个电阻的阻值之比;
    (2)当S断开,甲、乙为电流表时,R1和R2并联,电流表甲测干路的电流,电流表乙测通过R2的电流;
    并联电路中各支路两端的电压相等,由欧姆定律可知通过两个电阻的电流之比等于电阻的反比,据此求出通过R1和R2的电流之比,利用P=UI求得R1、R2的电功率之比。
    本题考查了欧姆定律、电功率公式的应用,熟练掌握串、并联电路的特点是解题的关键。

    20.【答案】解:由电路图可知,开关S闭合后,定值电阻R1与滑动变阻器R并联。
    (1)因并联电路中各支路两端的电压相等,
    所以,通过定值电阻R1支路的电流:I1=UR1=12V8Ω=1.5A,
    因并联电路中干路电流等于各支路电流之和,且干路的最大电流不能超过3A,
    所以,通过滑动变阻器的最大电流:IR=I大−I1=3A−1.5A=1.5A,
    此时滑动变阻器接入电路中的电阻最小,则变阻器的最小值:R=UIR=12V1.5A=8Ω;
    (2)当电路工作10min时,R1消耗的电能:W1=UI1t=12V×1.5A×10×60s=1.08×104J。
    答:(1)若干路的最大电流不能超过3A,滑动变阻器能接入电路的最小电阻为8Ω;
    (2)当电路工作10min时,R1消耗的电能为1.08×104J。
    【解析】由电路图可知,开关S闭合后,定值电阻R1与滑动变阻器R并联。
    (1)根据并联电路的电压特点和欧姆定律求出通过定值电阻R1支路的电流,利用并联电路的电流特点结合干路的最大电流不能超过3A求出通过滑动变阻器的最大电流,此时滑动变阻器接入电路中的电阻最小,根据欧姆定律求出变阻器的最小值;
    (2)当电路工作10min时,根据W=UIt求出R1消耗的电能。
    本题考查了并联电路的特点和欧姆定律、电功公式的应用等,难度不大,易于解答。

    21.【答案】高度差  A、B C 1000
    【解析】解:(1)为了使实验现象更明显,同学们在U形管中的水里滴入了红墨水,便于观察。根据转换法,实验时是通过观察U形管左右两侧液面高度差来反映待测液体内部压强的大小。
    (2)探究液体压强与深度的关系要控制液体的密度不变,只改变深度大小,故将探头分别放在图乙的A、B位置,可以探究液体压强与深度的关系;
    (3)根据p=ρgh可知,当探头在液体中的深度相同时,液体密度越大,产生的压强越大,因盐水的密度最大,探头所受液体压强最大。
    故选:C;
    (4)若图乙中U形管左右两侧红墨水面的高度差h=10cm,则橡皮管内气体的压强与大气压之差约为:
    p=ρ红墨水gh=1.0×103kg/m3×10N/kg×0.1m=1000Pa。
    故答案为:(1)高度差;(2)A、B;(3)C;(4)1000。
    (1)液体内部压强的大小是通过液体压强计U形管两边液面的高度差来判断的,高度差越大说明此时的液体压强越大,采用了转换法;
    (2)液体压强与液体的深度和密度有关,研究与其中一个因素的关系时,要控制另外一个因素不变;
    (3)根据p=ρgh分析;
    (4)根据p=ρgh求解。
    本题探究影响液体压强大小的因素,考查转换法、控制变量法及p=ρgh的运用。

    22.【答案】解:(1)由图可知,滑轮组绳子的有效股数n=2,
    则绳子自由端移动的距离:sF=nsA=2×10m=20m,
    由W=Fs可得,工人对绳子的拉力:F=W总t=2000J20m=100N;
    (2)拉力F做的有用功:W有=fsA=160N×10m=1600J,
    滑轮组的机械效率:η=W有W总×100%=1600J2000J×100%=80%。
    答:(1)拉力F的大小为100N。
    (2)滑轮组的机械效率为80%。
    【解析】(1)由图可知滑轮组绳子的有效股数,根据sF=nsA求出绳子自由端移动的距离,利用W=Fs求出工人对绳子的拉力;
    (2)根据W有=fsA求出拉力F做的有用功,利用η=W有W总×100%求出滑轮组的机械效率。
    本题考查了做功公式和功率公式以及机械效率公式的应用,明确有用功和总功的含义以及滑轮组绳子的有效股数是关键。

    23.【答案】偏大  将烧杯中的食用油全部倒入量筒中时,由于将烧杯中的液体全部倒入量筒中时会有部分液体残留在烧杯内壁,所以测得液体的体积偏小,由密度公式ρ=mV知,所测密度偏大
    【解析】解:(1)将烧杯中的食用油全部倒入量筒中时,由于将烧杯中的液体全部倒入量筒中时会有部分液体残留在烧杯内壁,所以测得液体的体积偏小,由密度公式ρ=mV知,所测密度偏大;
    (2)实验步骤:①先放烧杯,再去皮,然后将适量的纯净水倒入玻璃杯内,在水面处用笔标记了一条刻线,用电子秤测得水的质量为m1;
    ②接着将水全部倒掉,擦干内部,再将食用油倒入玻璃杯内直到标记处,用电子秤测得质量为m2;
    ③计算食用油的密度。
    由ρ=mV可得水的体积:V=m1ρ水,
    食用油的体积:V′=V=m1ρ水,
    食用油的密度:ρ′=m2V′=m2m1ρ水=m2m1⋅ρ水。故答案为:(1)偏大;将烧杯中的食用油全部倒入量筒中时,由于将烧杯中的液体全部倒入量筒中时会有部分液体残留在烧杯内壁,所以测得液体的体积偏小,由密度公式ρ=mV知,所测密度偏大;(2)见解答。
    (1)根据公式ρ=mV,分别分析质量和体积的偏差,即可得出结论;
    (2)用电子秤测出水的质量,利用密度公式可求水的体积,食用油的体积等于水的体积,已知食用油的质量,根据密度公式可求食用油的密度。
    本题主要考查了测量液体密度的实验,涉及天平的使用,测量密度的其他方法,其中其他方法测量液体的密度是本题的难点。

    24.【答案】解:由图甲可知,灯泡与压敏电阻R串联,电压表测压敏电阻两端的电压,电流表测电路中的电流;
    (1)小汽车对杠杆B点有竖直向下的压力FB,其大小等于车本身的重力G,过O点作FB的垂线,支点到B的距离即为压力的力臂,见下图:

    (2)当电路报警时,小灯泡两端的电压U=2.5U0,由图乙可知,此时电路中的电流I′=2I0,
    由欧姆定律可知,压敏电阻的阻值为:
    R=UI′=6U0−2.5U02I0=7U04I0,
    由表格数据可得,压敏电阻阻值与压力函数关系式为:
    R=30Ω−35Ω/N×F,
    代入数据可得:
    7U04I0=30Ω−35Ω/N×FA,
    解得:FA=50N−35U012I0N;
    由杠杆平衡条件可得:FA×AO=G×BO,
    解得:G=AOBO×FA=BO+ABBO×FA=(1+ABBO)×FA=(1+31)×(50N−35U012I0N)=200N−35U03I0N;
    (3)根据FA×AO=G×BO知,在压敏电阻受到的压力FA一定时,要增大报警重量G,可以减小其力臂,即将承压点B向O点移动。
    答:(1)见解答图;
    (2)该系统报警时汽车的最小总重力为200N−35U03I0N;
    (3)将承压点B向O点移动。
    【解析】由图甲可知,灯泡与压敏电阻R串联,电压表测压敏电阻两端的电压,电流表测电路中的电流;
    (1)小汽车对杠杆B点有竖直向下的压力,根据力臂的定义画出其力臂;
    (2)当电路报警时,小灯泡两端的电压U=2.5U0,由图象乙得此时的电流,根据欧姆定律算出压敏电阻的阻值,
    根据表格数据表示出压敏电阻阻值与压力的函数关系,进而算出此时的压力F,根据杠杆平衡条件和AB:BO=3:1列出表达式求出系统报警时汽车的总重力;
    (3)根据杠杆平衡条件分析判断出要增大报警重量G的方法。
    本题考查了学生对受力分析、力臂的画法和杠杆平衡条件的了解与掌握,关键是能从图象中得出需要的信息和灵活的运用公式。

    相关试卷

    2023年天津市南开区中考物理二模试卷: 这是一份2023年天津市南开区中考物理二模试卷,共24页。

    2023年天津市南开区中考三模物理试题(含答案): 这是一份2023年天津市南开区中考三模物理试题(含答案),共11页。试卷主要包含了单项选择题,填空题,综合题等内容,欢迎下载使用。

    2023年天津市南开区中考三模物理试题: 这是一份2023年天津市南开区中考三模物理试题,共10页。

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        即将下载

        2023年天津市南开区中考物理一模试卷(含答案解析)
        该资料来自成套资源,打包下载更省心 该专辑正在参与特惠活动,低至4折起
        [共10份]
        浏览全套
          立即下载(共1份)
          返回
          顶部
          Baidu
          map
