2023年辽宁省大连市普兰店区中考物理一模试卷（含答案解析）
展开
这是一份2023年辽宁省大连市普兰店区中考物理一模试卷（含答案解析），共24页。

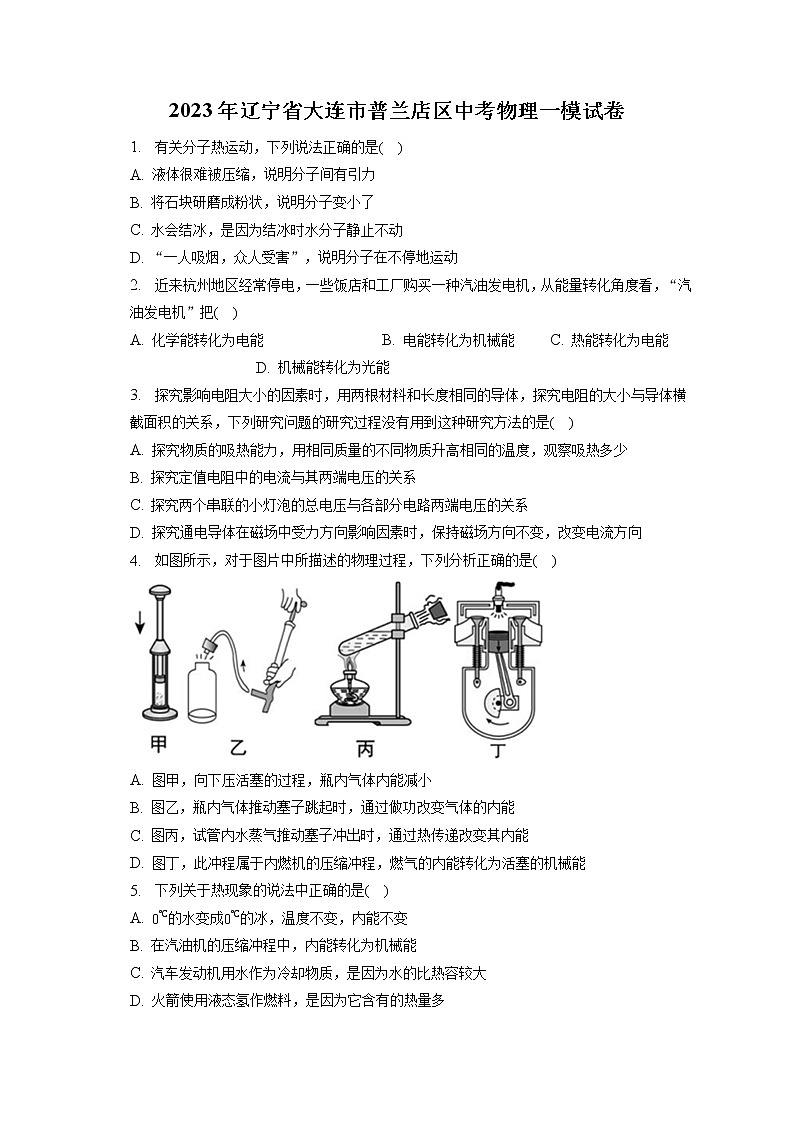

2023年辽宁省大连市普兰店区中考物理一模试卷
1. 有关分子热运动，下列说法正确的是( )
A. 液体很难被压缩，说明分子间有引力
B. 将石块研磨成粉状，说明分子变小了
C. 水会结冰，是因为结冰时水分子静止不动
D. “一人吸烟，众人受害”，说明分子在不停地运动
2. 近来杭州地区经常停电，一些饭店和工厂购买一种汽油发电机，从能量转化角度看，“汽油发电机”把( )
A. 化学能转化为电能 B. 电能转化为机械能 C. 热能转化为电能 D. 机械能转化为光能
3. 探究影响电阻大小的因素时，用两根材料和长度相同的导体，探究电阻的大小与导体横截面积的关系，下列研究问题的研究过程没有用到这种研究方法的是( )
A. 探究物质的吸热能力，用相同质量的不同物质升高相同的温度，观察吸热多少
B. 探究定值电阻中的电流与其两端电压的关系
C. 探究两个串联的小灯泡的总电压与各部分电路两端电压的关系
D. 探究通电导体在磁场中受力方向影响因素时，保持磁场方向不变，改变电流方向
4. 如图所示，对于图片中所描述的物理过程，下列分析正确的是( )
A. 图甲，向下压活塞的过程，瓶内气体内能减小
B. 图乙，瓶内气体推动塞子跳起时，通过做功改变气体的内能
C. 图丙，试管内水蒸气推动塞子冲出时，通过热传递改变其内能
D. 图丁，此冲程属于内燃机的压缩冲程，燃气的内能转化为活塞的机械能
5. 下列关于热现象的说法中正确的是( )
A. 0℃的水变成0℃的冰，温度不变，内能不变
B. 在汽油机的压缩冲程中，内能转化为机械能
C. 汽车发动机用水作为冷却物质，是因为水的比热容较大
D. 火箭使用液态氢作燃料，是因为它含有的热量多

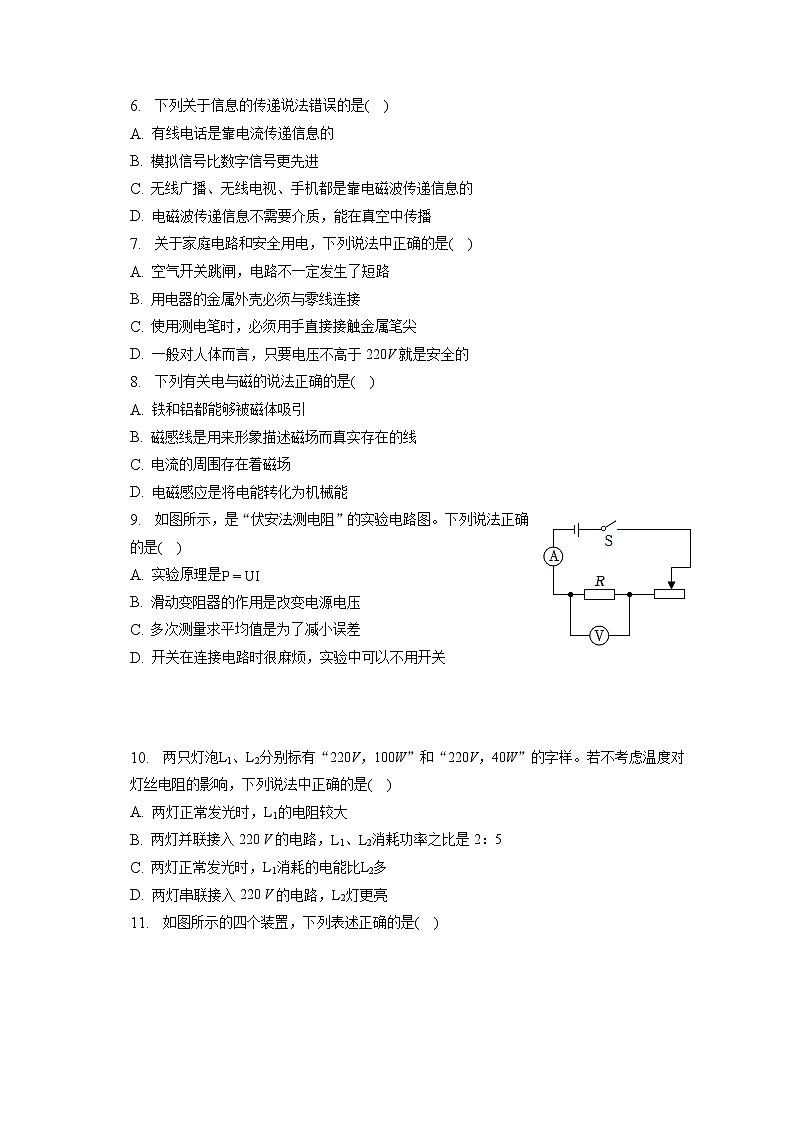

6. 下列关于信息的传递说法错误的是( )
A. 有线电话是靠电流传递信息的
B. 模拟信号比数字信号更先进
C. 无线广播、无线电视、手机都是靠电磁波传递信息的
D. 电磁波传递信息不需要介质，能在真空中传播
7. 关于家庭电路和安全用电，下列说法中正确的是( )
A. 空气开关跳闸，电路不一定发生了短路
B. 用电器的金属外壳必须与零线连接
C. 使用测电笔时，必须用手直接接触金属笔尖
D. 一般对人体而言，只要电压不高于220V就是安全的
8. 下列有关电与磁的说法正确的是( )
A. 铁和铝都能够被磁体吸引
B. 磁感线是用来形象描述磁场而真实存在的线
C. 电流的周围存在着磁场
D. 电磁感应是将电能转化为机械能
9. 如图所示，是“伏安法测电阻”的实验电路图。下列说法正确的是( )
A. 实验原理是P=UI
B. 滑动变阻器的作用是改变电源电压
C. 多次测量求平均值是为了减小误差
D. 开关在连接电路时很麻烦，实验中可以不用开关
10. 两只灯泡L1、L2分别标有“220V，100W”和“220V，40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是( )
A. 两灯正常发光时，L1的电阻较大
B. 两灯并联接入220 V的电路，L1、L2消耗功率之比是2：5
C. 两灯正常发光时，L1消耗的电能比L2多
D. 两灯串联接入220 V的电路，L2灯更亮
11. 如图所示的四个装置，下列表述正确的是( )
A. 可用来演示电磁感应现象
B. 可用来演示电动机原理
C. 可用来演示发电机原理
D. 图中S闭合时小磁针的S极被吸引
12. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。正确的处理方式是( )
A. 把电流表看成是一根导线 B. 把电流表看成是断路
C. 把电压表看成是一根导线 D. 把电压表看成是断路
13. 在如图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是( )
A. 电压表V的示数变大，电流表A2的示数变大
B. 电压表V的示数不变，电流表A1的示数变小
C. 电流表的示数A1与电流表A2的示数同时变大
D. 电流表的示数A1与电流表A2的示数同时变小
14. 如图所示，电源电压恒为7V，电压表量程为0∼3V，电流表量程为0∼0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是( )
A. 电压表表示数变化范围1V∼3V
B. 电流表示数变化范围0.2A∼0.5A
C. 滑动变阻器连入电路的阻值变化范围2Ω∼9Ω
D. 滑动变阻器的最大功率为0.5W
15. 美国发明家贝尔利用电磁转换的原理传送声音，制成最早的______ ，是人类利用电流进行异地通话的开始。早期的电话由话筒和______ 两部分组成。
16. 将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了______电荷(选填“同种”或“异种”)，这种使塑料丝带电的方法称为______。
17. Wi−Fi是一种允许电子设备连接到一个无线局域网(WLAN)的技术，它是利用______(选填“电磁波”“超声波”或“红外线”)传递信息的。目前核电站一般利用的是原子核______(选填“聚变”或“裂变”)时产生的能量。
18. 如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为______ 极；若想使通电螺线管的磁性增强，滑动变阻器的滑片P应向______ 端移动。
19. 如图是某取暖器的简化工作电路图。图中元件M是装有扇叶的电动机，元件R通电时会产生热。若只闭合开关S1，取暖器______(选填“只送风”、“送热风”或“不送风”)。为了安全起见，取暖器一般都要安装一个跌倒开关S，当取暖器倾倒时整个电路断开，则跌倒开关S应安装在图中的______处(选填“a”“b”或“c”)。
20. 某同学在烧杯中装入质量为100g、初温为20℃的水，然后用酒精灯给水加热一段时间后，水的温度升高到70℃，此过程中水的内能增加了______ J，水增加的内能______ (选填“大于”、“小于”或“等于”)酒精完全燃烧所放出的热量。[已知c水=4.2×103J/(kg⋅℃)]
21. 如图所示，电源电压恒定，R1=10Ω，闭合开关S，断开开关S1电流表示数为0.3A.若再闭合S1，发现电流表示数变化了0.2A，则R2的阻值为______Ω，闭合S1后，1min电路消耗的电能为______J。
22. 在题图中，在虚线框内画出图中所示的实物图的电路图(要求标明L1和L2)。
23. 将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒
24. 用煤气灶烧水，完全燃烧0.5kg煤气，使60kg的水升高了50℃。已知煤气的热值4.2×107J/kg。求：
(1)水吸收的热量；
(2)煤气完全燃烧放出的热量；
(3)煤气灶的热效率。
25. 如图乙所示的电路中，电源电压恒定不变，通过R1的电流随它两端电压变化关系如图甲所示，求：
(1)R1的阻值大小是多少？
(2)当S1闭合时，电流表的示数为0.4A，电源电压是多少？
(3)当S1、S2都闭合时，电流表的示数为0.6A，R2的阻值大小是多少？
26. 如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1=48.4Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点，加热盘温度达到103℃时，S自动切换到保温状态。某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了10min，S自动切换到保温状态，保温时图乙所示电能表的转盘在1min内转过5转。求：
(1)加热状态时，此时电饭锅的功率，电饭锅工作10min所消耗的电能。
(2)保温时的功率是多大？R2的阻值。
(3)用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率。
27. (1)小明发现自己家的电热器用的是三脚插头，仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些。他又查看了其它家用电器的三脚插头，也是这种情况。它比其它两脚稍长一些有什么好处？
(2)现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。请根据焦耳定律解释使用这种插线板将会存在什么隐患？
28. 如图甲所示，小明用相同的酒精灯分别给水和煤油进行加热，探究“不同物质吸收热量的能力”。
(1)在烧杯中需要分别装入______ 和初温相同的水和煤油。
(2)实验中，用______ 反映液体吸收热量的多少。
(3)根据实验数据，小明作出了水和煤油的温度随加热时间变化的图像，如图乙所示。
在0∼10min内，水吸收的热量等于煤油吸收的热量，______ 升高的温度更高，由此可知，______ 的吸热能力更强。
(4)水在第10min的内能______ (选填“大于”“等于”或“小于”)第20min的内能。
29. 小明利用实验室提供的器材：学生电源、五个定值电阻(R1=5Ω、R2=10Ω、R3=12.5Ω、R4=20Ω、R5=25Ω)、标有“20Ω1A”的滑动变阻器R0等实验器材，探究“电流与电阻关系”的实验。
(1)图甲是连接的电路，其中有一根导线连接错误，请你在这根导线上打“×”，并用笔画线代替导线画出正确的连线；
(2)连线正确后闭合开关，电流表无示数，电压表有示数，可能的原因是______ 。
A.电阻R1短路
B.滑动变阻器R0短路
C.电阻R1断路
D.滑动变阻器R0断路
(3)排除故障后，闭合开关，调节滑动变阻器滑片P到某一位置，记录数据时，电流表示数如图乙中所示为______ A；再依次用剩下4个电阻替换5Ω的电阻，调节滑动变阻器滑片P，直到电压表示数为______ V时，再记录另一只电表的读数。
(4)当接入R5时，无论如何调节滑动变阻器，均不能调到所需数值，为能完成实验，电源电压选取范围是______ V。调整电源后，多次实验的结果如表所示。
实验序号
1
2
3
4
5
电阻阻值R/Ω
5
10
12.5
20
25
电流表示数I/A
0.2
0.16
0.1
0.08
电阻倒数1R/(1/Ω)
(5)处理数据描绘图像时，小明选取I−1R作图线，这样做的优点是______ 。
30. 圆圆同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，将1、2和3、4导线分别接到电源两端。
(1)实验中通过观察U形管中______的变化来比较电流通过电阻丝产生热量的多少；
(2)甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系，通过一段时间，______容器中电流产生的热量较多；(选填“a”或“b”)
(3)乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与______的关系，通过一段时间，______容器中电流产生的热量多。(选填“c”或“d”)
31. 小明设计了一种“自动限重器”，如图(甲)所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R1和滑动变阻器R2等，压敏电阻R1的阻值随压力F变化的关系如图(乙)所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U=6V，电磁继电器线圈的阻值R=10Ω。请你解答下列问题：
(1)由图(乙)中的图象可知，随着压力F的增大，压敏电阻R1的阻值将______ 。
(2)用笔画线代替导线将图(甲)的电路连接完整。
(3)电磁继电器中的电磁铁上端为______ 极。(选填N、S)
(4)随着控制电路电流的增大，电磁铁的磁性将______ ，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为______ Ω。
答案和解析
1.【答案】D
【解析】解：A、液体很难被压缩，说明分子间有斥力，故A错误；
B、将石块研磨成粉状，不能说明分子变小了，粉状仍是固体小颗粒，分子是肉眼看不到的，故B错误；
C、一切物质的分子都在不停地做无规则的运动，水结冰后分子仍是运动的，故C错误；
D、“一人吸烟，众人受害”，说明分子在不停地做无规则的运动，故D正确．
故选D.
分子动理论的基本观点：一切物质都是由分子组成，分子在不停地做无规则的运动，分子间同时存在相互作用的引力和斥力，分子间存在间隙．
本题考查分子的运动、分子间作用力等相关说法，主要考查学生对分子动理论知识的综合应用能力．
2.【答案】A
【解析】解：“汽油发电机”消耗的是汽油，汽油具有化学能，通过燃烧将化学能转化为内能，再进一步转化为发电机的机械能，最后转化为电能。对照选项可知，只有A的说法完全符合题意。
故选：A。
“汽油发电机”消耗的是汽油，发出来的是电，根据汽油所具有的能量，可判断出其工作时的能量转化情况。
本题考查了汽油发电机中能量的转化情况，分清各个环节所具有的能量是解决该题的关键。
3.【答案】C
【解析】解：探究影响电阻大小的因素时，用两根材料和长度相同的导体，探究电阻的大小与导体横截面积的关系，运用了控制变量法；
A、探究物质的吸热能力，用相同质量的不同物质升高相同的温度，观察吸热多少的实验中运用了控制变量法，故A不符合题意；
B、探究定值电阻中的电流与其两端电压的关系实验中运用了控制变量法，故B不符合题意；
C、探究两个串联的小灯泡的总电压与各部分电路两端电压的关系实验中归纳法，故C符合题意；
D、探究通电导体在磁场中受力方向影响因素时，保持磁场方向不变，改变电流方向的实验中运用了控制变量法，故D不符合题意。
故选：C。
该实验用到了控制变量法；逐一分析各选项中所运用的探究方法，判断是否运用了控制变量法。
本题考查大家对物理学研究方法的理解，侧重考查了学生对控制变量法的掌握和应用，是一道基础题。
4.【答案】B
【解析】解：
A、图甲，厚玻璃筒内的气体被压缩时，活塞对气体做功，瓶内气体温度升高，气体的内能增加；故A错误；
B、图乙，瓶子内的气体推动塞子跳起时，气体对塞子做功，气体的内能减小，内能转化为机械能；故B正确；
C、图丙，试管内的水蒸气推动塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，这是通过做功的方式改变内能的；故C错误；
D、图丁，汽缸内的燃气推动活塞向下运动时(即做功冲程)，内能转化为机械能，气缸内燃气的内能减少；故D错误。
故选：B。
做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
本题考查做功改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
5.【答案】C
【解析】解：
A.0℃的水变成0℃的冰，需要放出热量，内能变小，但温度不变，故A错误；
B.在汽油机的压缩冲程中，机械能转化为内能，故B错误；
C.因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水作为冷却物质，故C正确；
D.火箭使用液态氢作燃料，是因为它的热值大，而不是它含有的热量多，故D错误。
故选：C。
(1)晶体在凝固的过程中，放出热量，内能减小，温度不变；
(2)内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；
(3)水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；
(4)运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
本题考查了温度、热量与内能的关系，涉及的知识点较多，要求学生掌握好相关的知识。
6.【答案】B
【解析】解：
A、有线电话利用变化的电流传递信息。此选项正确；
B、数字信号比模拟信号先进。此选项错误；
C、移动电话、广播和电视是利用电磁波传递信息的。此选项正确；
D、电磁波可以在真空中传播，传递信息不需要介质。此选项正确。
故选：B。
①有线电话靠电流传输信息，移动电话靠电磁波传递信息；
②模拟信号传输效果差，数字信号传输效果好，数字信号比模拟信号更先进；
③无线广播、无线电视、手机都是靠电磁波传递信息的；
④电磁波传播不需要介质，可以在真空中传播。
此题考查的是我们对现代通信手段的了解，属于基础题，难度不大，容易解答。
7.【答案】A
【解析】解：A、家庭电路中总功率过大或发生短路时，空气开关会跳闸，故A正确；
B、家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免触电，故B错误；
C、使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，故C错误；
D、不高于36V的电压对人体是安全的，故D错误。
故选：A。
(1)家庭电路中总功率过大或发生短路时，空气开关会跳闸；
(2)有金属外壳的家用电器，必须接地线；
(3)使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触；
(4)对人体的安全电压是不超过36V。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
8.【答案】C
【解析】解：A、磁体能够吸引铁、钴、镍等物质，铜和铝都不是磁性材料，磁体都不能吸引，故A错误；
B、磁感线是为了描述磁场人们想象出来的曲线，磁感线是不存在的，故B错误；
C、奥斯特实验说明：通电导线周围存在磁场，故C正确；
D、闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应原理，根据这个原理可制成发电机，是机械能转化为电能，故D错误。
故选：C。
(1)磁性是指一些物体具有吸引铁、钴、镍等磁性物质的性质，具有磁性的物体称为磁体。
(2)在磁体的周围存在着磁场，为了形象直观地描述磁场而引入磁感线。
(3)奥斯特实验说明：通电导线周围存在磁场。
(4)闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流。根据这个原理制成了发电机。
本题涉及到磁性材料、磁场、磁感线、磁体之间相互作用的原因、电磁感应等等，综合性较强，但是这些知识不是太深，只要掌握基础知识，还是能顺利解答的。
9.【答案】C
【解析】解：A、“伏安法”测电阻的实验原理为R=UI，是欧姆定律的变形式，实验中需要用电压表测量电阻两端的电压，电流表测量电路的电流，故A错误；
BC、此实验中通过移动滑动变阻器来改变电阻两端的电压和通过电阻的电流，多次测量求平均值来减小误差，故B错误、C正确；
D、实验中需要用开关控制电路的通断，故D错误。
故选：C。
(1)“伏安法”测电阻的实验原理为R=UI；
(2)多次测量取平均值可以减小测量误差，使测量结果更接近真实值；
(3)实验中需要用开关控制电路的通断。
此题考查了“伏安法”测电阻实验的原理、滑动变阻器的作用以及控制变量法的应用等知识，有一定的难度。
10.【答案】D
【解析】解：AD、由P=UI=U2R可知，灯泡L1和灯泡L2的电阻分别为：R1=U2P1=(220V)2100W=484Ω，R2=U2P2=(220V)240W=1210Ω>484Ω，即R2>R1，所以正常发光时，灯泡L2电阻更大，故A错误；
根据串联电路的分压原理可知，灯泡L2两端分得的电压大，又因为串联电路各处电流相等，由公式P=UI可知，灯泡L2的实际功率更大，因此L2更亮，故D正确；
B、两灯并联接入220V的电路，由并联电路的电压特点可知，两灯两端的电压都等于额定电压220V，此时两灯的实际功率等于各自的额定功率，此时L1、L2消耗功率之比：P1P2=100W40W=52，故B错误；
D、两灯正常发光时P1>P2，根据W=Pt可知消耗的电能的多少与实际功率和时间有关，由于不知道工作时间，故两灯正常发光时，L1消耗的电能不一定比L2多，故C错误。
故选：D。
(1)灯泡正常发光时的功率和额定功率相等，根据P=UI=U2R求出两灯泡正常发光时的电阻，然后比较两灯泡的电阻关系，根据串联电路分压原理和串联电路的电流特点，由公式P=UI比较其实际功率大小，灯泡的亮度取决于其实际功率的大小；
(2)两灯并联接入220V的电路，它们两端的电压等于220V，此时两灯的实际功率等于各自的额定功率据此可知L1、L2消耗功率之比；
(3)根据W=Pt可知消耗的电能的多少与实际功率和时间有关，据此分析。
本题考查了串、并联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡两端的电压和额定电压相等时正常发光。
11.【答案】D
【解析】解：A.图中是奥斯特实验，即可以演示电流的磁效应，故A错误；
B.图中无电源，但闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这是电磁感应现象，即可用来演示发电机的原理，故B错误；
C.图中有电源，通电导体在磁场中受到力的作用，即可用来演示电动机的原理，故C错误；
D.图中开关S闭合时，根据安培定则可知，螺线管的右端为N极，与小磁针的S极相互吸引，故D正确。
故选：D。
电流磁效应是指电流能产生磁场；
电磁感应是指闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流；
研究磁场对电流的作用时，要先给导体通电，再将其放入磁场中；
先根据安培定则判断通电螺线管的磁极，再根据磁极间的相互作用判断小磁针的S极被吸引还是被排斥。
图中所示的四个实验，是电磁学中最典型的四个实验，它们各自的特点不同，代表了不同的含义，我们在学习中应该加以重点区分才行。
12.【答案】AD
【解析】解：
AB、由于电流表内阻很小，故在简化电路时，可以将电流表看成小电阻，视为导线或短路，故A正确、B错误；
CD、由于电压表内阻很大，理想电压表内阻为无穷大，故应将电压表视为断路，故C错误、D正确。
故选：AD。
明确电流表和电压表的性质，知道电压表内阻很大，而电流表内阻很小，从而明确在电路中的处理方法。
简化电路时，我们把电流表当做导线，把电压表当做断路，在电学题里会经常用到。
13.【答案】BD
【解析】解：
由电路图可知，两电阻并联，电压表测电源电压，电流表A1测通过滑动变阻器R2的电流，电流表A2测干路电流；
滑片向左移动过程中，由于电压表测电源电压，而电源电压不变，所以电压表示数不变；
滑片向左移动，滑动变阻器接入电路的阻值增大，它两端的电压不变，由欧姆定律可知，通过R2的电流减小，电流表A1示数减小；
电阻R1阻值不变，它两端的电压不变，通过它的电流不变，而通过滑动变阻器的电流减小，则干路电流减小，即电流表A2示数减小；
综上所述，BD正确。
故选：BD。
由图示电路图可知，两电阻并联，电压表测电源电压，电流表A1测通过滑动变阻器R2的电流，电流表A2测干路电流；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用并联电路特点与欧姆定律分析答题。
本题是一道动态分析题，是常考题型，要掌握这类题的解题思路；分析清楚电路结构、熟练应用串联电路特点及欧姆定律是正确解题的关键。
14.【答案】AC
【解析】解：由电路图可知，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
A、因为灯泡的额定电压为6V，电源电压为7V，所以电压表的最小示数为7V−6V=1V，因此电压表的示数变化范围为1V∼3V，故A正确；
B、根据P=UI可得，灯的额定电流IL额=PLUL=3W6V=0.5A，
由于电流表的量程为0∼0.6A，所以电路中的最大电流为0.5A；
灯泡的电阻：RL=ULIL=6V0.5A=12Ω；
当电压表示数为3V时，根据串联电路的电压特点可知：灯泡两端的电压UL最小=U−UR最大=7V−3V=4V，
则电路中的电流：I最小=UL最小RL=4V12Ω=13A，
所以电流表的示数变化范围为13A∼0.5A，故B错误；
C、由欧姆定律得：滑动变阻器接入电路中的最小阻值：R最小=U最小I最大=1V0.5A=2Ω；
滑动变阻器接入电路中的最大电阻R最大=UR最大I最小=3V13A=9Ω<20Ω；
已知滑动变阻器的规格为“20Ω1A”，所以滑动变阻器的电阻允许调节的范围是2Ω∼9Ω，故C正确；
D、当电路中电流为13A时，滑动变阻器的电功率：P滑′=UV滑大I小=3V×13A=1W>0.5W，故D错误。
故选：AC。
从图中可知，灯泡L与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量灯泡电流；
(1)因为电压表量程为0∼3V，电压表示数不超过所选量程，灯泡两端电压不允许超过额定电压，即电压表示数不能低于1V；
(2)知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，利用串联电路电压特点确定电压表的最小示数，然后结合电流表的量程确定电路中的最大电流；
由于滑动变阻器两端电压不允许超过3V，根据串联电路的电压特点求出此时灯泡两端的电压，根据欧姆定律求出最小电流；
(3)确定电路中的最大电流后，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；
则根据最小电流；利用欧姆定律求出滑动变阻器接入电路中的最大阻值；
(4)根据电流表的最小电流求出滑动变阻器的功率，然后进行分析。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，会确定电路中的最大电流是关键。
15.【答案】电话 听筒
【解析】解：电话最早是美国人贝尔发明的，是人类利用电流进行异地通话的开始；
早期的电话包括话筒和听筒两部分。
故答案为：电话；听筒。
电话的发明家是美国人亚历山大⋅贝尔。1875年贝尔开始设计电磁式电话。他最初把音叉放在带铁芯的线圈前，音叉振动引起铁芯相应运动，产生感应电流，电流信号传到导线另一头经过转换，变成声信号，随后，贝尔又把音叉换成能够随着声音振动的金属片，把铁芯改作磁棒，经过反复实验，制成了实用的电话装置。
此题考查了电话的发明及构造，是物理学史的考查，难度不大。
16.【答案】同种 摩擦起电
【解析】解：塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来；这种使塑料丝带电的方法称为摩擦起电，塑料丝带电的实质是电子在物体间发生了转移。
故答案为：同种；摩擦起电。
两种不同物质摩擦时，由于不同物质的原子核对核外电子的束缚能力不同，就会导致电荷发生转移，两个物体都带了电，这就是摩擦起电。塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷。同种电荷相互排斥，异种电荷相互吸引。
此题考查了摩擦起电以及电荷间的作用规律，同时还要了解摩擦起电的实质是电子的转移。
17.【答案】电磁波 裂变
【解析】解：
(1)Wi−Fi是通过电磁波将个人电脑、手机等终端进行连接的，利用电磁波能传递信息，且电磁波的传播不需要介质，所以它是利用电磁波来收发数据的；
(2)核电站是利用可控的核裂变释放能量来发电的。
故答案为：电磁波；裂变。
(1)通过电磁波可以实现无线互联；
(2)核裂变和核聚变都能释放能量，对于核裂变是可控的，如核电站的核反应堆就是通过核裂变提供能量的。
本题考查信息传递以及核能的利用，难度不大。
18.【答案】正 右
【解析】解：
小磁针静止时N极向左，由磁极间的相互作用可知，通电螺线管右端为S极，其左端为N极，根据安培定则可以判断电源的右端为正极，左端为负极；
为使通电螺线管的磁性增强，需增大电路中的电流，由欧姆定律可知应减小变阻器接入电路的电阻，故滑片应向右移动。
故答案为：正；右。
由小磁针静止时N极的指向可判出通电螺线管的极性，根据安培定则判断电源的正负极；由螺线管的磁性强弱变化可知电流大小的变化，从而判断滑片的移动方向。
本题主要考查了磁极间的相互作用规律、安培定则以及影响通电螺线管磁性强弱的因素，比较简单。
19.【答案】只送风 a
【解析】解：(1)若只闭合开关Sl，电路为电动机的简单电路，电流只经过电动机，所以电吹风只送风。
若将开关Sl、S2都闭合，电动机和电热丝并联，电流分两路分别经过电动机和电热丝，则电吹风吹出的是热风。
(2)为了防止短路现象，在取暖器倾倒时，切断电路，故跌倒开关应位于干路上，即图中a处。
故答案为：只送风；a。
(1)根据串并联电路的特点，依据题意结合电路图分析是哪部分连入电路，有电流经过的部分，才能正常工作。
(2)跌倒开关就是防止取暖器倾倒时火线和零线直接接触会出现短路，电流过大，产生热量会增多，会引起火灾，为了防止短路现象，在电热器倾倒时，切断电路即应位于干路。
本题考查并联电路的分析和开关的使用。关键是明白跌倒开关的作用和不同位置时开关的作用是解题的关键。
20.【答案】2.1×104 小于
【解析】解：(1)水吸收的热量(水的内能增加值)：
Q吸=c水m水(t−t0)=4.2×103J/(kg⋅℃)×0.1kg×(70℃−20℃)℃=2.1×104J；
(2)由于酒精不可能完全燃烧，有热量散失，且烧杯也会吸收一部分热量，
所以，水增加的内能小于酒精完全燃烧所放出的热量。
故答案为：2.1×104；小于。
(1)根据Q吸=c水m水(t−t0)求出水吸收的热量(水的内能增加值)；
(2)由于酒精不可能完全燃烧，有热量散失，且烧杯也会吸收一部分热量，进而判断水增加的内能与酒精完全燃烧所放出的热量的关系。
本题主要考查吸热公式的应用，知道在热传递过程中存在热损失，只要细心应该容易解答，比较简单。
21.【答案】15 90
【解析】解：只闭合S时，电路为R1的简单电路，电流表测通过R1的电流，
由I=UR可得，电源的电压：U=I1R1=0.3A×10Ω=3V；
同时闭合S1和S2时，两电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，由电流表示数变化了0.2A可知，通过R2的电流为0.2A，
因并联电路中各支路两端的电压相等，所以，R2的阻值：R2=UI2=3V0.2A=15Ω；
因并联电路中干路电流等于各支路电流之和，
所以，干路的电流：
I=I1+I2=0.3A+0.2A=0.5A，
则电路消耗的电能：W=UIt=3V×0.5A×60s=90J。
故答案为：15；90。
(1)只闭合S时，电路为R1的简单电路，电流表测通过R1的电流，根据欧姆定律求出电源的电压；
(2)闭合S、S1时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1的电流不变，电流表示数的变化量即为通过R2的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值，根据并联电路的电流特点求出干路电流，利用W=UIt求出电路消耗的电能。
本题考查了并联电路的特点和欧姆定律、电功率公式的应用，知道电流表示数的变化量即为通过R2的电流是关键。
22.【答案】解：由实物图知，两灯并联，电流表在L1支路上，开关在干路上，由此画出电路图如下图所示：
【解析】由实物图分析电路的连接情况，再画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式和电流表、开关的位置是关键。
23.【答案】解：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；
三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和插座之间。如图所示：
【解析】电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上。
掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。
24.【答案】解：(1)水吸收的热量：
Q吸=cm水Δt=4.2×103J/(kg⋅℃)×60kg×50℃=1.26×107J；
(2)煤气完全燃烧放出的热量：
Q放=m煤气q=0.5kg×4.2×107J/kg=2.1×107J；
(3)煤气灶的热效率：
η=Q吸Q放×100%=1.26×107J2.1×107J×100%=60%。
答：(1)水吸收的热量为1.26×107J；
(2)煤气完全燃烧放出的热量为2.1×107J；
(3)煤气灶的热效率为60%。
【解析】(1)知道水的质量、比热容、水的温度升高值，利用Q吸=cmΔt求水所吸收的热量；
(2)知道完全燃烧煤气的质量、热值，利用Q放=mq求煤气完全燃烧放出的热量；
(3)煤气灶的热效率等于水吸收的热量与煤气完全燃烧放出的热量之比。
本题综合考查了吸热公式、燃料完全燃烧放热公式、热效率公式的应用，属于基础题目。
25.【答案】解：(1)由图甲可知I−U图像为一条倾斜直线，所以R1为定值电阻，
R1两端的电压U1=10V时通过的电流I1=0.5A，
由欧姆定律可得，R1的阻值：R1=U1I1=10V0.5A=20Ω；
(2)当S1闭合时，电路为R1的简单电路，电流表测通过R1的电流，
由欧姆定律可得电源的电压：U=I1′R1=0.4A×20Ω=8V；
(3)当S1、S2闭合时，R1与R2并联，电流表测干路中的电流，
并联电路干路电流等于各支路电流之和，此时通过R2两端的电流：I2=I−I1′=0.6A−0.4A=0.2A，
由欧姆定律可得，R2的阻值：R2=U I2=8V0.2A=40Ω。
答：(1)R1的阻值大小是20Ω；
(2)电源电压是8V；
(3)电阻R2的阻值为40Ω。
【解析】(1)根据图甲读出R1两端的电压和对应通过的电流，根据欧姆定律求出R1的阻值；
(2)当S1闭合时，电路为R1的简单电路，电流表测通过R1的电流，由欧姆定律可得电源的电压；
(3)当S1、S2闭合时，R1与R2并联，电流表测干路中的电流，根据并联电路电路规律计算此时通过R2两端的电流，根据欧姆定律计算R2的阻值。
本题考查了并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
26.【答案】解：(1)当电路处于加热状态时，电路只有电阻R1接入电路中，加热状态下电饭锅消耗的功率：P加热=U2R1=(220V)248.4Ω=1000W，
电饭锅工作10min所消耗的电能：W=P加热t=1000W×10×60s=6×105J；
(2)当处于保温状态时，电能表在1min内转了5转，则W保温=53000 kW⋅h=1600 kW⋅h，
保温时的功率是：P保温=W保温t=1600×3.6×106J60s=100W，
当电路处于保温状态时，R1和R2串联在电路当中，根据P=U2R可知：R总=U2P保温=(220V)2100W=484Ω，
串联电路总电阻等于各分电阻之和，所以R2的阻值为：R2=R总−R1=484Ω−48.4Ω=435.6Ω；
(3)用电高峰时，实际电压只有额定电压的90%，此时U实=90%U额=0.9×220V=198V，
电饭锅加热状态的实际功率P实=U实2R1=(198V)248.4Ω=810W。
答：(1)加热状态时，此时电饭锅的功率为1000W，电饭锅工作10min所消耗的电能为6×105J；
(2)保温时的功率是100W，R2的阻值为435.6Ω；
(3)用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率为810W。
【解析】(1)当电路处于加热状态时，电路只有电阻R1接入电路中，根据P=UI=U2R可计算加热状态下电饭锅消耗的功率，根据电功公式计算工作10min所消耗的电能；
(2)由表盘可知每消耗1kW⋅h电能，电能表的表盘转
3000转，计算电能表在1min内转了5转消耗的电能，当电路处于保温状态时，R1和R2串联在电路当中，根据P=U2R计算电路总电阻，根据串联电路电阻规律计算R2的阻值；
(3)根据P=UI=U2R可计算用电高峰时，电饭锅加热状态实际功率。
本题考查串联电路特点、电功和电功率公式的灵活运用，能分清保温和加热两档的电路图是解题的关键。
27.【答案】答：
(1)标有“E”字的插脚为接地线，比其它两脚稍长一些。这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电；
(2)在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，容易烧坏绝缘皮，甚至引起火灾。
【解析】(1)三孔插座中多出的一个孔是用来接地线的；目的就是为了防止触电；
(2)导体电阻大小跟导体的长度、横截面积、材料及温度有关。在横截面积和材料一定时，导体越长，导体电阻越大；在导体的长度和材料一定时，导体的横截面积越大，导体的电阻越小；在导体的长度和横截面积一定时，材料不同，电阻大小不同。
根据Q=I2Rt得，电流产生热量跟电阻成正比，电阻越大，电流产生的热量越多，容易发生火灾。
三只插脚上比其它两脚稍长一些的脚的优点，注意从导体长的角度分析，它引起插和拔插头时导线的连接先后顺序不同。
28.【答案】质量 加热时间长短 煤油 水 小于
【解析】解：(1)根据比较不同物质吸热能力的方法，要控制不同物质的质量相同，在烧杯中需要分别装入质量和初温相同的水和煤油；
(2)小红用相同的酒精灯分别给水和煤油进行加热，根据转换法，实验中，用加热时间长短反映液体吸收热量的多少；
(3)根据转换法，在0∼10min内，水吸收的热量等于煤油吸收的热量，由图乙可知，煤油升高的温度更高，根据比较吸热能力的方法，水的吸热能力更强；
(4)一个物体吸热，内能变大，故水在第10min的内能小于第20min的内能。
故答案为：(1)质量；(2)加热时间长短；(3)煤油；水；(4)小于。
(1)(2)(3)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(4)一个物体吸热，内能变大。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法及比较内能大小，为热学中的重要实验。
29.【答案】C0.422∼3.6能直观判断出I与R的关系
【解析】解：(1)电流表应与定值电阻串联，电压表应与定值电阻并联，正确的连线如图所示：
；
(2)电流表无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的定值电阻断路了，故选：C；
(3)由图乙可知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.4A，由表中数据可知，定值电阻两端的电压为：UV=IR=0.4A×5Ω=2V，根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，因此再依次用剩下4个电阻替换5Ω的电阻，调节滑动变阻器滑片P，直到电压表示数为2V时，再记录另一只电表的读数；
(4)由串联电路的特点可知，当滑动变阻器接入电路的电阻为零时，此时电源电压为最小：U最小=UV=2V，
当电阻最大为25Ω且变阻器接入最大阻值时，电源电压为最大，由分压原理可得：UVU最大=R5R5+R0，所以电源电压最大值：U最大=R5+R0R5×UV=25Ω+20Ω25Ω×2V=3.6V，因此选取电源电压为2∼3.6V；
(5)由I=UR可知，电压保持不变时，电流与电阻成反比，I−R图像为曲线，不便直观判断I与R的定量关系，根据I=UR=U⋅1R可知，电压不变时，电流I与电阻的倒数1R成正比，故将横坐标R变为1R，作出I−1R的图像为一条直线，能直观判断出I与R的关系。
故答案为：(1)见上图；(2)C；(3)0.4；2；(4)2∼3.6；(5)能直观判断出I与R的关系。
(1)电流表应与定值电阻串联，电压表应与定值电阻并联，据此分析找出电路连接错误，并改正；(2)电流表无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的支路断路了；
(3)根据图乙电流表所选量程确定分度值读数；根据表中数据利用欧姆定律的变形式U=IR求出定值电阻两端的电压，根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同；
(4)根据控制变量法，研究电流与电阻的关系时，需控制电压表示数不变，根据串联电路电压的规律，变阻器的电压也不变，由串联电路电压的规律及分压原理求出最大电源电压和最小电源电压，据此确定电源电压选取的范围；
(5)根据I=UR可知，电压保持不变时，电流与电阻成反比关系，即电压保持不变时，电流I与电阻的倒数成正比分析。
本题探究“电流与电阻关系”，考查电路连接、故障分析、操作过程、控制变量法、串联电路的规律及欧姆定律的运用，有一定的难度。
30.【答案】液面高度 电阻 b 电流 c
【解析】解：(1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转化法；
(2)如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；通过一段时间，b容器中电流产生的热量较多，该容器的电阻最大；
(3)图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，
根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右=I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右=I内+I外，所以，I左>I内，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法，探究电流产生热量跟电流的关系；通过一段时间，c容器中电流产生的热量多。
故答案为：
(1)液面高度；
(2)电阻；b；
(3)电流；c。
(1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转化法；
(2)电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量跟电阻关系时，控制通电时间和电流不变；
(3)探究电流产生热量跟电流关系时，控制电阻和通电时间相同。
本题考查了学生利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系的实验。
31.【答案】减小 N 增强 110
【解析】解：(1)由图(乙)中的图象可知，随着压力F的增大，压敏电阻R1的阻值将减小。
(2)将货物装载机和上触点串联组成工作电路，将R1、滑动变阻器R2、电磁铁串联接入控制电路，电路如图(甲)所示；
；
(3)电流从电磁铁的上端流入，根据安培定则可知，电磁铁的上端为N极；
(4)随着控制电路电流的增大，电磁铁的磁性将增强；
当电磁继电器线圈中的电流大小为30mA时，此时控制电路中的总电阻为：R=UI=6V0.03A=200Ω；
根据题图(乙)可知，此时压敏电阻的阻值R1=80Ω，所以此时滑动变阻器接入电路的最大阻值至少为：
R2=R−R线圈−R1=200Ω--10Ω−80Ω=110Ω。
故答案为：(1)减小；(2)见解析；(3)N；(4)增强；110。
(1)根据图(乙)可知：压敏电阻的阻值随压力的增大而减小。
(2)当货架上的物体越多，货架承受的压力越大，压敏电阻R1的阻值越小，根据欧姆定律可知，控制电路中的电流越大，电磁铁的磁性越强，把衔铁吸下，货物装载机停止向货架上摆放物品，由此可知，此时工作电路不工作，据此可连接电路。
(3)根据安培定则判定电磁铁的磁极；
(4)根据影响电磁铁磁性强弱的因素可知：电流越大，磁性越强；根据欧姆定律求出电路的总电阻，根据压敏电阻的阻值和串联电路的电阻关系求出滑动变阻器接入电路的电阻值。
此题考查的电磁继电器的基本原理和欧姆定律的简单应用以及影响电磁铁磁性强弱的因素，属于基础题。
2023年辽宁省大连市普兰店区中考物理一模试卷
1. 有关分子热运动，下列说法正确的是( )
A. 液体很难被压缩，说明分子间有引力
B. 将石块研磨成粉状，说明分子变小了
C. 水会结冰，是因为结冰时水分子静止不动
D. “一人吸烟，众人受害”，说明分子在不停地运动
2. 近来杭州地区经常停电，一些饭店和工厂购买一种汽油发电机，从能量转化角度看，“汽油发电机”把( )
A. 化学能转化为电能 B. 电能转化为机械能 C. 热能转化为电能 D. 机械能转化为光能
3. 探究影响电阻大小的因素时，用两根材料和长度相同的导体，探究电阻的大小与导体横截面积的关系，下列研究问题的研究过程没有用到这种研究方法的是( )
A. 探究物质的吸热能力，用相同质量的不同物质升高相同的温度，观察吸热多少
B. 探究定值电阻中的电流与其两端电压的关系
C. 探究两个串联的小灯泡的总电压与各部分电路两端电压的关系
D. 探究通电导体在磁场中受力方向影响因素时，保持磁场方向不变，改变电流方向
4. 如图所示，对于图片中所描述的物理过程，下列分析正确的是( )
A. 图甲，向下压活塞的过程，瓶内气体内能减小
B. 图乙，瓶内气体推动塞子跳起时，通过做功改变气体的内能
C. 图丙，试管内水蒸气推动塞子冲出时，通过热传递改变其内能
D. 图丁，此冲程属于内燃机的压缩冲程，燃气的内能转化为活塞的机械能
5. 下列关于热现象的说法中正确的是( )
A. 0℃的水变成0℃的冰，温度不变，内能不变
B. 在汽油机的压缩冲程中，内能转化为机械能
C. 汽车发动机用水作为冷却物质，是因为水的比热容较大
D. 火箭使用液态氢作燃料，是因为它含有的热量多
6. 下列关于信息的传递说法错误的是( )
A. 有线电话是靠电流传递信息的
B. 模拟信号比数字信号更先进
C. 无线广播、无线电视、手机都是靠电磁波传递信息的
D. 电磁波传递信息不需要介质，能在真空中传播
7. 关于家庭电路和安全用电，下列说法中正确的是( )
A. 空气开关跳闸，电路不一定发生了短路
B. 用电器的金属外壳必须与零线连接
C. 使用测电笔时，必须用手直接接触金属笔尖
D. 一般对人体而言，只要电压不高于220V就是安全的
8. 下列有关电与磁的说法正确的是( )
A. 铁和铝都能够被磁体吸引
B. 磁感线是用来形象描述磁场而真实存在的线
C. 电流的周围存在着磁场
D. 电磁感应是将电能转化为机械能
9. 如图所示，是“伏安法测电阻”的实验电路图。下列说法正确的是( )
A. 实验原理是P=UI
B. 滑动变阻器的作用是改变电源电压
C. 多次测量求平均值是为了减小误差
D. 开关在连接电路时很麻烦，实验中可以不用开关
10. 两只灯泡L1、L2分别标有“220V，100W”和“220V，40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是( )
A. 两灯正常发光时，L1的电阻较大
B. 两灯并联接入220 V的电路，L1、L2消耗功率之比是2：5
C. 两灯正常发光时，L1消耗的电能比L2多
D. 两灯串联接入220 V的电路，L2灯更亮
11. 如图所示的四个装置，下列表述正确的是( )
A. 可用来演示电磁感应现象
B. 可用来演示电动机原理
C. 可用来演示发电机原理
D. 图中S闭合时小磁针的S极被吸引
12. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。正确的处理方式是( )
A. 把电流表看成是一根导线 B. 把电流表看成是断路
C. 把电压表看成是一根导线 D. 把电压表看成是断路
13. 在如图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是( )
A. 电压表V的示数变大，电流表A2的示数变大
B. 电压表V的示数不变，电流表A1的示数变小
C. 电流表的示数A1与电流表A2的示数同时变大
D. 电流表的示数A1与电流表A2的示数同时变小
14. 如图所示，电源电压恒为7V，电压表量程为0∼3V，电流表量程为0∼0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是( )
A. 电压表表示数变化范围1V∼3V
B. 电流表示数变化范围0.2A∼0.5A
C. 滑动变阻器连入电路的阻值变化范围2Ω∼9Ω
D. 滑动变阻器的最大功率为0.5W
15. 美国发明家贝尔利用电磁转换的原理传送声音，制成最早的______ ，是人类利用电流进行异地通话的开始。早期的电话由话筒和______ 两部分组成。
16. 将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了______电荷(选填“同种”或“异种”)，这种使塑料丝带电的方法称为______。
17. Wi−Fi是一种允许电子设备连接到一个无线局域网(WLAN)的技术，它是利用______(选填“电磁波”“超声波”或“红外线”)传递信息的。目前核电站一般利用的是原子核______(选填“聚变”或“裂变”)时产生的能量。
18. 如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为______ 极；若想使通电螺线管的磁性增强，滑动变阻器的滑片P应向______ 端移动。
19. 如图是某取暖器的简化工作电路图。图中元件M是装有扇叶的电动机，元件R通电时会产生热。若只闭合开关S1，取暖器______(选填“只送风”、“送热风”或“不送风”)。为了安全起见，取暖器一般都要安装一个跌倒开关S，当取暖器倾倒时整个电路断开，则跌倒开关S应安装在图中的______处(选填“a”“b”或“c”)。
20. 某同学在烧杯中装入质量为100g、初温为20℃的水，然后用酒精灯给水加热一段时间后，水的温度升高到70℃，此过程中水的内能增加了______ J，水增加的内能______ (选填“大于”、“小于”或“等于”)酒精完全燃烧所放出的热量。[已知c水=4.2×103J/(kg⋅℃)]
21. 如图所示，电源电压恒定，R1=10Ω，闭合开关S，断开开关S1电流表示数为0.3A.若再闭合S1，发现电流表示数变化了0.2A，则R2的阻值为______Ω，闭合S1后，1min电路消耗的电能为______J。
22. 在题图中，在虚线框内画出图中所示的实物图的电路图(要求标明L1和L2)。
23. 将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒
24. 用煤气灶烧水，完全燃烧0.5kg煤气，使60kg的水升高了50℃。已知煤气的热值4.2×107J/kg。求：
(1)水吸收的热量；
(2)煤气完全燃烧放出的热量；
(3)煤气灶的热效率。
25. 如图乙所示的电路中，电源电压恒定不变，通过R1的电流随它两端电压变化关系如图甲所示，求：
(1)R1的阻值大小是多少？
(2)当S1闭合时，电流表的示数为0.4A，电源电压是多少？
(3)当S1、S2都闭合时，电流表的示数为0.6A，R2的阻值大小是多少？
26. 如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1=48.4Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点，加热盘温度达到103℃时，S自动切换到保温状态。某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了10min，S自动切换到保温状态，保温时图乙所示电能表的转盘在1min内转过5转。求：
(1)加热状态时，此时电饭锅的功率，电饭锅工作10min所消耗的电能。
(2)保温时的功率是多大？R2的阻值。
(3)用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率。
27. (1)小明发现自己家的电热器用的是三脚插头，仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些。他又查看了其它家用电器的三脚插头，也是这种情况。它比其它两脚稍长一些有什么好处？
(2)现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。请根据焦耳定律解释使用这种插线板将会存在什么隐患？
28. 如图甲所示，小明用相同的酒精灯分别给水和煤油进行加热，探究“不同物质吸收热量的能力”。
(1)在烧杯中需要分别装入______ 和初温相同的水和煤油。
(2)实验中，用______ 反映液体吸收热量的多少。
(3)根据实验数据，小明作出了水和煤油的温度随加热时间变化的图像，如图乙所示。
在0∼10min内，水吸收的热量等于煤油吸收的热量，______ 升高的温度更高，由此可知，______ 的吸热能力更强。
(4)水在第10min的内能______ (选填“大于”“等于”或“小于”)第20min的内能。
29. 小明利用实验室提供的器材：学生电源、五个定值电阻(R1=5Ω、R2=10Ω、R3=12.5Ω、R4=20Ω、R5=25Ω)、标有“20Ω1A”的滑动变阻器R0等实验器材，探究“电流与电阻关系”的实验。
(1)图甲是连接的电路，其中有一根导线连接错误，请你在这根导线上打“×”，并用笔画线代替导线画出正确的连线；
(2)连线正确后闭合开关，电流表无示数，电压表有示数，可能的原因是______ 。
A.电阻R1短路
B.滑动变阻器R0短路
C.电阻R1断路
D.滑动变阻器R0断路
(3)排除故障后，闭合开关，调节滑动变阻器滑片P到某一位置，记录数据时，电流表示数如图乙中所示为______ A；再依次用剩下4个电阻替换5Ω的电阻，调节滑动变阻器滑片P，直到电压表示数为______ V时，再记录另一只电表的读数。
(4)当接入R5时，无论如何调节滑动变阻器，均不能调到所需数值，为能完成实验，电源电压选取范围是______ V。调整电源后，多次实验的结果如表所示。
实验序号
1
2
3
4
5
电阻阻值R/Ω
5
10
12.5
20
25
电流表示数I/A
0.2
0.16
0.1
0.08
电阻倒数1R/(1/Ω)
(5)处理数据描绘图像时，小明选取I−1R作图线，这样做的优点是______ 。
30. 圆圆同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，将1、2和3、4导线分别接到电源两端。
(1)实验中通过观察U形管中______的变化来比较电流通过电阻丝产生热量的多少；
(2)甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系，通过一段时间，______容器中电流产生的热量较多；(选填“a”或“b”)
(3)乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与______的关系，通过一段时间，______容器中电流产生的热量多。(选填“c”或“d”)
31. 小明设计了一种“自动限重器”，如图(甲)所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R1和滑动变阻器R2等，压敏电阻R1的阻值随压力F变化的关系如图(乙)所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U=6V，电磁继电器线圈的阻值R=10Ω。请你解答下列问题：
(1)由图(乙)中的图象可知，随着压力F的增大，压敏电阻R1的阻值将______ 。
(2)用笔画线代替导线将图(甲)的电路连接完整。
(3)电磁继电器中的电磁铁上端为______ 极。(选填N、S)
(4)随着控制电路电流的增大，电磁铁的磁性将______ ，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为______ Ω。
答案和解析
1.【答案】D
【解析】解：A、液体很难被压缩，说明分子间有斥力，故A错误；
B、将石块研磨成粉状，不能说明分子变小了，粉状仍是固体小颗粒，分子是肉眼看不到的，故B错误；
C、一切物质的分子都在不停地做无规则的运动，水结冰后分子仍是运动的，故C错误；
D、“一人吸烟，众人受害”，说明分子在不停地做无规则的运动，故D正确．
故选D.
分子动理论的基本观点：一切物质都是由分子组成，分子在不停地做无规则的运动，分子间同时存在相互作用的引力和斥力，分子间存在间隙．
本题考查分子的运动、分子间作用力等相关说法，主要考查学生对分子动理论知识的综合应用能力．
2.【答案】A
【解析】解：“汽油发电机”消耗的是汽油，汽油具有化学能，通过燃烧将化学能转化为内能，再进一步转化为发电机的机械能，最后转化为电能。对照选项可知，只有A的说法完全符合题意。
故选：A。
“汽油发电机”消耗的是汽油，发出来的是电，根据汽油所具有的能量，可判断出其工作时的能量转化情况。
本题考查了汽油发电机中能量的转化情况，分清各个环节所具有的能量是解决该题的关键。
3.【答案】C
【解析】解：探究影响电阻大小的因素时，用两根材料和长度相同的导体，探究电阻的大小与导体横截面积的关系，运用了控制变量法；
A、探究物质的吸热能力，用相同质量的不同物质升高相同的温度，观察吸热多少的实验中运用了控制变量法，故A不符合题意；
B、探究定值电阻中的电流与其两端电压的关系实验中运用了控制变量法，故B不符合题意；
C、探究两个串联的小灯泡的总电压与各部分电路两端电压的关系实验中归纳法，故C符合题意；
D、探究通电导体在磁场中受力方向影响因素时，保持磁场方向不变，改变电流方向的实验中运用了控制变量法，故D不符合题意。
故选：C。
该实验用到了控制变量法；逐一分析各选项中所运用的探究方法，判断是否运用了控制变量法。
本题考查大家对物理学研究方法的理解，侧重考查了学生对控制变量法的掌握和应用，是一道基础题。
4.【答案】B
【解析】解：
A、图甲，厚玻璃筒内的气体被压缩时，活塞对气体做功，瓶内气体温度升高，气体的内能增加；故A错误；
B、图乙，瓶子内的气体推动塞子跳起时，气体对塞子做功，气体的内能减小，内能转化为机械能；故B正确；
C、图丙，试管内的水蒸气推动塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，这是通过做功的方式改变内能的；故C错误；
D、图丁，汽缸内的燃气推动活塞向下运动时(即做功冲程)，内能转化为机械能，气缸内燃气的内能减少；故D错误。
故选：B。
做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
本题考查做功改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
5.【答案】C
【解析】解：
A.0℃的水变成0℃的冰，需要放出热量，内能变小，但温度不变，故A错误；
B.在汽油机的压缩冲程中，机械能转化为内能，故B错误；
C.因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水作为冷却物质，故C正确；
D.火箭使用液态氢作燃料，是因为它的热值大，而不是它含有的热量多，故D错误。
故选：C。
(1)晶体在凝固的过程中，放出热量，内能减小，温度不变；
(2)内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；
(3)水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；
(4)运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
本题考查了温度、热量与内能的关系，涉及的知识点较多，要求学生掌握好相关的知识。
6.【答案】B
【解析】解：
A、有线电话利用变化的电流传递信息。此选项正确；
B、数字信号比模拟信号先进。此选项错误；
C、移动电话、广播和电视是利用电磁波传递信息的。此选项正确；
D、电磁波可以在真空中传播，传递信息不需要介质。此选项正确。
故选：B。
①有线电话靠电流传输信息，移动电话靠电磁波传递信息；
②模拟信号传输效果差，数字信号传输效果好，数字信号比模拟信号更先进；
③无线广播、无线电视、手机都是靠电磁波传递信息的；
④电磁波传播不需要介质，可以在真空中传播。
此题考查的是我们对现代通信手段的了解，属于基础题，难度不大，容易解答。
7.【答案】A
【解析】解：A、家庭电路中总功率过大或发生短路时，空气开关会跳闸，故A正确；
B、家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免触电，故B错误；
C、使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，故C错误；
D、不高于36V的电压对人体是安全的，故D错误。
故选：A。
(1)家庭电路中总功率过大或发生短路时，空气开关会跳闸；
(2)有金属外壳的家用电器，必须接地线；
(3)使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触；
(4)对人体的安全电压是不超过36V。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
8.【答案】C
【解析】解：A、磁体能够吸引铁、钴、镍等物质，铜和铝都不是磁性材料，磁体都不能吸引，故A错误；
B、磁感线是为了描述磁场人们想象出来的曲线，磁感线是不存在的，故B错误；
C、奥斯特实验说明：通电导线周围存在磁场，故C正确；
D、闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应原理，根据这个原理可制成发电机，是机械能转化为电能，故D错误。
故选：C。
(1)磁性是指一些物体具有吸引铁、钴、镍等磁性物质的性质，具有磁性的物体称为磁体。
(2)在磁体的周围存在着磁场，为了形象直观地描述磁场而引入磁感线。
(3)奥斯特实验说明：通电导线周围存在磁场。
(4)闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流。根据这个原理制成了发电机。
本题涉及到磁性材料、磁场、磁感线、磁体之间相互作用的原因、电磁感应等等，综合性较强，但是这些知识不是太深，只要掌握基础知识，还是能顺利解答的。
9.【答案】C
【解析】解：A、“伏安法”测电阻的实验原理为R=UI，是欧姆定律的变形式，实验中需要用电压表测量电阻两端的电压，电流表测量电路的电流，故A错误；
BC、此实验中通过移动滑动变阻器来改变电阻两端的电压和通过电阻的电流，多次测量求平均值来减小误差，故B错误、C正确；
D、实验中需要用开关控制电路的通断，故D错误。
故选：C。
(1)“伏安法”测电阻的实验原理为R=UI；
(2)多次测量取平均值可以减小测量误差，使测量结果更接近真实值；
(3)实验中需要用开关控制电路的通断。
此题考查了“伏安法”测电阻实验的原理、滑动变阻器的作用以及控制变量法的应用等知识，有一定的难度。
10.【答案】D
【解析】解：AD、由P=UI=U2R可知，灯泡L1和灯泡L2的电阻分别为：R1=U2P1=(220V)2100W=484Ω，R2=U2P2=(220V)240W=1210Ω>484Ω，即R2>R1，所以正常发光时，灯泡L2电阻更大，故A错误；
根据串联电路的分压原理可知，灯泡L2两端分得的电压大，又因为串联电路各处电流相等，由公式P=UI可知，灯泡L2的实际功率更大，因此L2更亮，故D正确；
B、两灯并联接入220V的电路，由并联电路的电压特点可知，两灯两端的电压都等于额定电压220V，此时两灯的实际功率等于各自的额定功率，此时L1、L2消耗功率之比：P1P2=100W40W=52，故B错误；
D、两灯正常发光时P1>P2，根据W=Pt可知消耗的电能的多少与实际功率和时间有关，由于不知道工作时间，故两灯正常发光时，L1消耗的电能不一定比L2多，故C错误。
故选：D。
(1)灯泡正常发光时的功率和额定功率相等，根据P=UI=U2R求出两灯泡正常发光时的电阻，然后比较两灯泡的电阻关系，根据串联电路分压原理和串联电路的电流特点，由公式P=UI比较其实际功率大小，灯泡的亮度取决于其实际功率的大小；
(2)两灯并联接入220V的电路，它们两端的电压等于220V，此时两灯的实际功率等于各自的额定功率据此可知L1、L2消耗功率之比；
(3)根据W=Pt可知消耗的电能的多少与实际功率和时间有关，据此分析。
本题考查了串、并联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡两端的电压和额定电压相等时正常发光。
11.【答案】D
【解析】解：A.图中是奥斯特实验，即可以演示电流的磁效应，故A错误；
B.图中无电源，但闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这是电磁感应现象，即可用来演示发电机的原理，故B错误；
C.图中有电源，通电导体在磁场中受到力的作用，即可用来演示电动机的原理，故C错误；
D.图中开关S闭合时，根据安培定则可知，螺线管的右端为N极，与小磁针的S极相互吸引，故D正确。
故选：D。
电流磁效应是指电流能产生磁场；
电磁感应是指闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流；
研究磁场对电流的作用时，要先给导体通电，再将其放入磁场中；
先根据安培定则判断通电螺线管的磁极，再根据磁极间的相互作用判断小磁针的S极被吸引还是被排斥。
图中所示的四个实验，是电磁学中最典型的四个实验，它们各自的特点不同，代表了不同的含义，我们在学习中应该加以重点区分才行。
12.【答案】AD
【解析】解：
AB、由于电流表内阻很小，故在简化电路时，可以将电流表看成小电阻，视为导线或短路，故A正确、B错误；
CD、由于电压表内阻很大，理想电压表内阻为无穷大，故应将电压表视为断路，故C错误、D正确。
故选：AD。
明确电流表和电压表的性质，知道电压表内阻很大，而电流表内阻很小，从而明确在电路中的处理方法。
简化电路时，我们把电流表当做导线，把电压表当做断路，在电学题里会经常用到。
13.【答案】BD
【解析】解：
由电路图可知，两电阻并联，电压表测电源电压，电流表A1测通过滑动变阻器R2的电流，电流表A2测干路电流；
滑片向左移动过程中，由于电压表测电源电压，而电源电压不变，所以电压表示数不变；
滑片向左移动，滑动变阻器接入电路的阻值增大，它两端的电压不变，由欧姆定律可知，通过R2的电流减小，电流表A1示数减小；
电阻R1阻值不变，它两端的电压不变，通过它的电流不变，而通过滑动变阻器的电流减小，则干路电流减小，即电流表A2示数减小；
综上所述，BD正确。
故选：BD。
由图示电路图可知，两电阻并联，电压表测电源电压，电流表A1测通过滑动变阻器R2的电流，电流表A2测干路电流；根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用并联电路特点与欧姆定律分析答题。
本题是一道动态分析题，是常考题型，要掌握这类题的解题思路；分析清楚电路结构、熟练应用串联电路特点及欧姆定律是正确解题的关键。
14.【答案】AC
【解析】解：由电路图可知，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
A、因为灯泡的额定电压为6V，电源电压为7V，所以电压表的最小示数为7V−6V=1V，因此电压表的示数变化范围为1V∼3V，故A正确；
B、根据P=UI可得，灯的额定电流IL额=PLUL=3W6V=0.5A，
由于电流表的量程为0∼0.6A，所以电路中的最大电流为0.5A；
灯泡的电阻：RL=ULIL=6V0.5A=12Ω；
当电压表示数为3V时，根据串联电路的电压特点可知：灯泡两端的电压UL最小=U−UR最大=7V−3V=4V，
则电路中的电流：I最小=UL最小RL=4V12Ω=13A，
所以电流表的示数变化范围为13A∼0.5A，故B错误；
C、由欧姆定律得：滑动变阻器接入电路中的最小阻值：R最小=U最小I最大=1V0.5A=2Ω；
滑动变阻器接入电路中的最大电阻R最大=UR最大I最小=3V13A=9Ω<20Ω；
已知滑动变阻器的规格为“20Ω1A”，所以滑动变阻器的电阻允许调节的范围是2Ω∼9Ω，故C正确；
D、当电路中电流为13A时，滑动变阻器的电功率：P滑′=UV滑大I小=3V×13A=1W>0.5W，故D错误。
故选：AC。
从图中可知，灯泡L与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量灯泡电流；
(1)因为电压表量程为0∼3V，电压表示数不超过所选量程，灯泡两端电压不允许超过额定电压，即电压表示数不能低于1V；
(2)知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，利用串联电路电压特点确定电压表的最小示数，然后结合电流表的量程确定电路中的最大电流；
由于滑动变阻器两端电压不允许超过3V，根据串联电路的电压特点求出此时灯泡两端的电压，根据欧姆定律求出最小电流；
(3)确定电路中的最大电流后，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；
则根据最小电流；利用欧姆定律求出滑动变阻器接入电路中的最大阻值；
(4)根据电流表的最小电流求出滑动变阻器的功率，然后进行分析。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，会确定电路中的最大电流是关键。
15.【答案】电话 听筒
【解析】解：电话最早是美国人贝尔发明的，是人类利用电流进行异地通话的开始；
早期的电话包括话筒和听筒两部分。
故答案为：电话；听筒。
电话的发明家是美国人亚历山大⋅贝尔。1875年贝尔开始设计电磁式电话。他最初把音叉放在带铁芯的线圈前，音叉振动引起铁芯相应运动，产生感应电流，电流信号传到导线另一头经过转换，变成声信号，随后，贝尔又把音叉换成能够随着声音振动的金属片，把铁芯改作磁棒，经过反复实验，制成了实用的电话装置。
此题考查了电话的发明及构造，是物理学史的考查，难度不大。
16.【答案】同种 摩擦起电
【解析】解：塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来；这种使塑料丝带电的方法称为摩擦起电，塑料丝带电的实质是电子在物体间发生了转移。
故答案为：同种；摩擦起电。
两种不同物质摩擦时，由于不同物质的原子核对核外电子的束缚能力不同，就会导致电荷发生转移，两个物体都带了电，这就是摩擦起电。塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷。同种电荷相互排斥，异种电荷相互吸引。
此题考查了摩擦起电以及电荷间的作用规律，同时还要了解摩擦起电的实质是电子的转移。
17.【答案】电磁波 裂变
【解析】解：
(1)Wi−Fi是通过电磁波将个人电脑、手机等终端进行连接的，利用电磁波能传递信息，且电磁波的传播不需要介质，所以它是利用电磁波来收发数据的；
(2)核电站是利用可控的核裂变释放能量来发电的。
故答案为：电磁波；裂变。
(1)通过电磁波可以实现无线互联；
(2)核裂变和核聚变都能释放能量，对于核裂变是可控的，如核电站的核反应堆就是通过核裂变提供能量的。
本题考查信息传递以及核能的利用，难度不大。
18.【答案】正 右
【解析】解：
小磁针静止时N极向左，由磁极间的相互作用可知，通电螺线管右端为S极，其左端为N极，根据安培定则可以判断电源的右端为正极，左端为负极；
为使通电螺线管的磁性增强，需增大电路中的电流，由欧姆定律可知应减小变阻器接入电路的电阻，故滑片应向右移动。
故答案为：正；右。
由小磁针静止时N极的指向可判出通电螺线管的极性，根据安培定则判断电源的正负极；由螺线管的磁性强弱变化可知电流大小的变化，从而判断滑片的移动方向。
本题主要考查了磁极间的相互作用规律、安培定则以及影响通电螺线管磁性强弱的因素，比较简单。
19.【答案】只送风 a
【解析】解：(1)若只闭合开关Sl，电路为电动机的简单电路，电流只经过电动机，所以电吹风只送风。
若将开关Sl、S2都闭合，电动机和电热丝并联，电流分两路分别经过电动机和电热丝，则电吹风吹出的是热风。
(2)为了防止短路现象，在取暖器倾倒时，切断电路，故跌倒开关应位于干路上，即图中a处。
故答案为：只送风；a。
(1)根据串并联电路的特点，依据题意结合电路图分析是哪部分连入电路，有电流经过的部分，才能正常工作。
(2)跌倒开关就是防止取暖器倾倒时火线和零线直接接触会出现短路，电流过大，产生热量会增多，会引起火灾，为了防止短路现象，在电热器倾倒时，切断电路即应位于干路。
本题考查并联电路的分析和开关的使用。关键是明白跌倒开关的作用和不同位置时开关的作用是解题的关键。
20.【答案】2.1×104 小于
【解析】解：(1)水吸收的热量(水的内能增加值)：
Q吸=c水m水(t−t0)=4.2×103J/(kg⋅℃)×0.1kg×(70℃−20℃)℃=2.1×104J；
(2)由于酒精不可能完全燃烧，有热量散失，且烧杯也会吸收一部分热量，
所以，水增加的内能小于酒精完全燃烧所放出的热量。
故答案为：2.1×104；小于。
(1)根据Q吸=c水m水(t−t0)求出水吸收的热量(水的内能增加值)；
(2)由于酒精不可能完全燃烧，有热量散失，且烧杯也会吸收一部分热量，进而判断水增加的内能与酒精完全燃烧所放出的热量的关系。
本题主要考查吸热公式的应用，知道在热传递过程中存在热损失，只要细心应该容易解答，比较简单。
21.【答案】15 90
【解析】解：只闭合S时，电路为R1的简单电路，电流表测通过R1的电流，
由I=UR可得，电源的电压：U=I1R1=0.3A×10Ω=3V；
同时闭合S1和S2时，两电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，由电流表示数变化了0.2A可知，通过R2的电流为0.2A，
因并联电路中各支路两端的电压相等，所以，R2的阻值：R2=UI2=3V0.2A=15Ω；
因并联电路中干路电流等于各支路电流之和，
所以，干路的电流：
I=I1+I2=0.3A+0.2A=0.5A，
则电路消耗的电能：W=UIt=3V×0.5A×60s=90J。
故答案为：15；90。
(1)只闭合S时，电路为R1的简单电路，电流表测通过R1的电流，根据欧姆定律求出电源的电压；
(2)闭合S、S1时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1的电流不变，电流表示数的变化量即为通过R2的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值，根据并联电路的电流特点求出干路电流，利用W=UIt求出电路消耗的电能。
本题考查了并联电路的特点和欧姆定律、电功率公式的应用，知道电流表示数的变化量即为通过R2的电流是关键。
22.【答案】解：由实物图知，两灯并联，电流表在L1支路上，开关在干路上，由此画出电路图如下图所示：
【解析】由实物图分析电路的连接情况，再画出对应的电路图。
本题考查根据实物图画电路图，正确分析电路的连接方式和电流表、开关的位置是关键。
23.【答案】解：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；
三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和插座之间。如图所示：
【解析】电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上。
掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。
24.【答案】解：(1)水吸收的热量：
Q吸=cm水Δt=4.2×103J/(kg⋅℃)×60kg×50℃=1.26×107J；
(2)煤气完全燃烧放出的热量：
Q放=m煤气q=0.5kg×4.2×107J/kg=2.1×107J；
(3)煤气灶的热效率：
η=Q吸Q放×100%=1.26×107J2.1×107J×100%=60%。
答：(1)水吸收的热量为1.26×107J；
(2)煤气完全燃烧放出的热量为2.1×107J；
(3)煤气灶的热效率为60%。
【解析】(1)知道水的质量、比热容、水的温度升高值，利用Q吸=cmΔt求水所吸收的热量；
(2)知道完全燃烧煤气的质量、热值，利用Q放=mq求煤气完全燃烧放出的热量；
(3)煤气灶的热效率等于水吸收的热量与煤气完全燃烧放出的热量之比。
本题综合考查了吸热公式、燃料完全燃烧放热公式、热效率公式的应用，属于基础题目。
25.【答案】解：(1)由图甲可知I−U图像为一条倾斜直线，所以R1为定值电阻，
R1两端的电压U1=10V时通过的电流I1=0.5A，
由欧姆定律可得，R1的阻值：R1=U1I1=10V0.5A=20Ω；
(2)当S1闭合时，电路为R1的简单电路，电流表测通过R1的电流，
由欧姆定律可得电源的电压：U=I1′R1=0.4A×20Ω=8V；
(3)当S1、S2闭合时，R1与R2并联，电流表测干路中的电流，
并联电路干路电流等于各支路电流之和，此时通过R2两端的电流：I2=I−I1′=0.6A−0.4A=0.2A，
由欧姆定律可得，R2的阻值：R2=U I2=8V0.2A=40Ω。
答：(1)R1的阻值大小是20Ω；
(2)电源电压是8V；
(3)电阻R2的阻值为40Ω。
【解析】(1)根据图甲读出R1两端的电压和对应通过的电流，根据欧姆定律求出R1的阻值；
(2)当S1闭合时，电路为R1的简单电路，电流表测通过R1的电流，由欧姆定律可得电源的电压；
(3)当S1、S2闭合时，R1与R2并联，电流表测干路中的电流，根据并联电路电路规律计算此时通过R2两端的电流，根据欧姆定律计算R2的阻值。
本题考查了并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
26.【答案】解：(1)当电路处于加热状态时，电路只有电阻R1接入电路中，加热状态下电饭锅消耗的功率：P加热=U2R1=(220V)248.4Ω=1000W，
电饭锅工作10min所消耗的电能：W=P加热t=1000W×10×60s=6×105J；
(2)当处于保温状态时，电能表在1min内转了5转，则W保温=53000 kW⋅h=1600 kW⋅h，
保温时的功率是：P保温=W保温t=1600×3.6×106J60s=100W，
当电路处于保温状态时，R1和R2串联在电路当中，根据P=U2R可知：R总=U2P保温=(220V)2100W=484Ω，
串联电路总电阻等于各分电阻之和，所以R2的阻值为：R2=R总−R1=484Ω−48.4Ω=435.6Ω；
(3)用电高峰时，实际电压只有额定电压的90%，此时U实=90%U额=0.9×220V=198V，
电饭锅加热状态的实际功率P实=U实2R1=(198V)248.4Ω=810W。
答：(1)加热状态时，此时电饭锅的功率为1000W，电饭锅工作10min所消耗的电能为6×105J；
(2)保温时的功率是100W，R2的阻值为435.6Ω；
(3)用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率为810W。
【解析】(1)当电路处于加热状态时，电路只有电阻R1接入电路中，根据P=UI=U2R可计算加热状态下电饭锅消耗的功率，根据电功公式计算工作10min所消耗的电能；
(2)由表盘可知每消耗1kW⋅h电能，电能表的表盘转
3000转，计算电能表在1min内转了5转消耗的电能，当电路处于保温状态时，R1和R2串联在电路当中，根据P=U2R计算电路总电阻，根据串联电路电阻规律计算R2的阻值；
(3)根据P=UI=U2R可计算用电高峰时，电饭锅加热状态实际功率。
本题考查串联电路特点、电功和电功率公式的灵活运用，能分清保温和加热两档的电路图是解题的关键。
27.【答案】答：
(1)标有“E”字的插脚为接地线，比其它两脚稍长一些。这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电；
(2)在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，容易烧坏绝缘皮，甚至引起火灾。
【解析】(1)三孔插座中多出的一个孔是用来接地线的；目的就是为了防止触电；
(2)导体电阻大小跟导体的长度、横截面积、材料及温度有关。在横截面积和材料一定时，导体越长，导体电阻越大；在导体的长度和材料一定时，导体的横截面积越大，导体的电阻越小；在导体的长度和横截面积一定时，材料不同，电阻大小不同。
根据Q=I2Rt得，电流产生热量跟电阻成正比，电阻越大，电流产生的热量越多，容易发生火灾。
三只插脚上比其它两脚稍长一些的脚的优点，注意从导体长的角度分析，它引起插和拔插头时导线的连接先后顺序不同。
28.【答案】质量 加热时间长短 煤油 水 小于
【解析】解：(1)根据比较不同物质吸热能力的方法，要控制不同物质的质量相同，在烧杯中需要分别装入质量和初温相同的水和煤油；
(2)小红用相同的酒精灯分别给水和煤油进行加热，根据转换法，实验中，用加热时间长短反映液体吸收热量的多少；
(3)根据转换法，在0∼10min内，水吸收的热量等于煤油吸收的热量，由图乙可知，煤油升高的温度更高，根据比较吸热能力的方法，水的吸热能力更强；
(4)一个物体吸热，内能变大，故水在第10min的内能小于第20min的内能。
故答案为：(1)质量；(2)加热时间长短；(3)煤油；水；(4)小于。
(1)(2)(3)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(4)一个物体吸热，内能变大。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法及比较内能大小，为热学中的重要实验。
29.【答案】C0.422∼3.6能直观判断出I与R的关系
【解析】解：(1)电流表应与定值电阻串联，电压表应与定值电阻并联，正确的连线如图所示：
；
(2)电流表无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的定值电阻断路了，故选：C；
(3)由图乙可知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.4A，由表中数据可知，定值电阻两端的电压为：UV=IR=0.4A×5Ω=2V，根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，因此再依次用剩下4个电阻替换5Ω的电阻，调节滑动变阻器滑片P，直到电压表示数为2V时，再记录另一只电表的读数；
(4)由串联电路的特点可知，当滑动变阻器接入电路的电阻为零时，此时电源电压为最小：U最小=UV=2V，
当电阻最大为25Ω且变阻器接入最大阻值时，电源电压为最大，由分压原理可得：UVU最大=R5R5+R0，所以电源电压最大值：U最大=R5+R0R5×UV=25Ω+20Ω25Ω×2V=3.6V，因此选取电源电压为2∼3.6V；
(5)由I=UR可知，电压保持不变时，电流与电阻成反比，I−R图像为曲线，不便直观判断I与R的定量关系，根据I=UR=U⋅1R可知，电压不变时，电流I与电阻的倒数1R成正比，故将横坐标R变为1R，作出I−1R的图像为一条直线，能直观判断出I与R的关系。
故答案为：(1)见上图；(2)C；(3)0.4；2；(4)2∼3.6；(5)能直观判断出I与R的关系。
(1)电流表应与定值电阻串联，电压表应与定值电阻并联，据此分析找出电路连接错误，并改正；(2)电流表无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的支路断路了；
(3)根据图乙电流表所选量程确定分度值读数；根据表中数据利用欧姆定律的变形式U=IR求出定值电阻两端的电压，根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同；
(4)根据控制变量法，研究电流与电阻的关系时，需控制电压表示数不变，根据串联电路电压的规律，变阻器的电压也不变，由串联电路电压的规律及分压原理求出最大电源电压和最小电源电压，据此确定电源电压选取的范围；
(5)根据I=UR可知，电压保持不变时，电流与电阻成反比关系，即电压保持不变时，电流I与电阻的倒数成正比分析。
本题探究“电流与电阻关系”，考查电路连接、故障分析、操作过程、控制变量法、串联电路的规律及欧姆定律的运用，有一定的难度。
30.【答案】液面高度 电阻 b 电流 c
【解析】解：(1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转化法；
(2)如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；通过一段时间，b容器中电流产生的热量较多，该容器的电阻最大；
(3)图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，
根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右=I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右=I内+I外，所以，I左>I内，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法，探究电流产生热量跟电流的关系；通过一段时间，c容器中电流产生的热量多。
故答案为：
(1)液面高度；
(2)电阻；b；
(3)电流；c。
(1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转化法；
(2)电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量跟电阻关系时，控制通电时间和电流不变；
(3)探究电流产生热量跟电流关系时，控制电阻和通电时间相同。
本题考查了学生利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系的实验。
31.【答案】减小 N 增强 110
【解析】解：(1)由图(乙)中的图象可知，随着压力F的增大，压敏电阻R1的阻值将减小。
(2)将货物装载机和上触点串联组成工作电路，将R1、滑动变阻器R2、电磁铁串联接入控制电路，电路如图(甲)所示；
；
(3)电流从电磁铁的上端流入，根据安培定则可知，电磁铁的上端为N极；
(4)随着控制电路电流的增大，电磁铁的磁性将增强；
当电磁继电器线圈中的电流大小为30mA时，此时控制电路中的总电阻为：R=UI=6V0.03A=200Ω；
根据题图(乙)可知，此时压敏电阻的阻值R1=80Ω，所以此时滑动变阻器接入电路的最大阻值至少为：
R2=R−R线圈−R1=200Ω--10Ω−80Ω=110Ω。
故答案为：(1)减小；(2)见解析；(3)N；(4)增强；110。
(1)根据图(乙)可知：压敏电阻的阻值随压力的增大而减小。
(2)当货架上的物体越多，货架承受的压力越大，压敏电阻R1的阻值越小，根据欧姆定律可知，控制电路中的电流越大，电磁铁的磁性越强，把衔铁吸下，货物装载机停止向货架上摆放物品，由此可知，此时工作电路不工作，据此可连接电路。
(3)根据安培定则判定电磁铁的磁极；
(4)根据影响电磁铁磁性强弱的因素可知：电流越大，磁性越强；根据欧姆定律求出电路的总电阻，根据压敏电阻的阻值和串联电路的电阻关系求出滑动变阻器接入电路的电阻值。
此题考查的电磁继电器的基本原理和欧姆定律的简单应用以及影响电磁铁磁性强弱的因素，属于基础题。
相关试卷
2023-2024学年辽宁省大连市普兰店区九年级物理第一学期期末学业水平测试模拟试题含答案： 这是一份2023-2024学年辽宁省大连市普兰店区九年级物理第一学期期末学业水平测试模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，关于热学知识，下列描述正确的是等内容，欢迎下载使用。
辽宁省大连市普兰店区2023-2024学年九年级上学期期中物理试卷： 这是一份辽宁省大连市普兰店区2023-2024学年九年级上学期期中物理试卷，共34页。试卷主要包含了填空题，计算题，综合题等内容，欢迎下载使用。
2023-2024学年辽宁省大连市普兰店区九年级上学期月考物理试卷： 这是一份2023-2024学年辽宁省大连市普兰店区九年级上学期月考物理试卷，共2页。试卷主要包含了选择题注意，填空题，计算题，综合题等内容，欢迎下载使用。
