湖北省十堰市2020-2022三年中考物理真题分类汇编-03电磁学

一、单选题

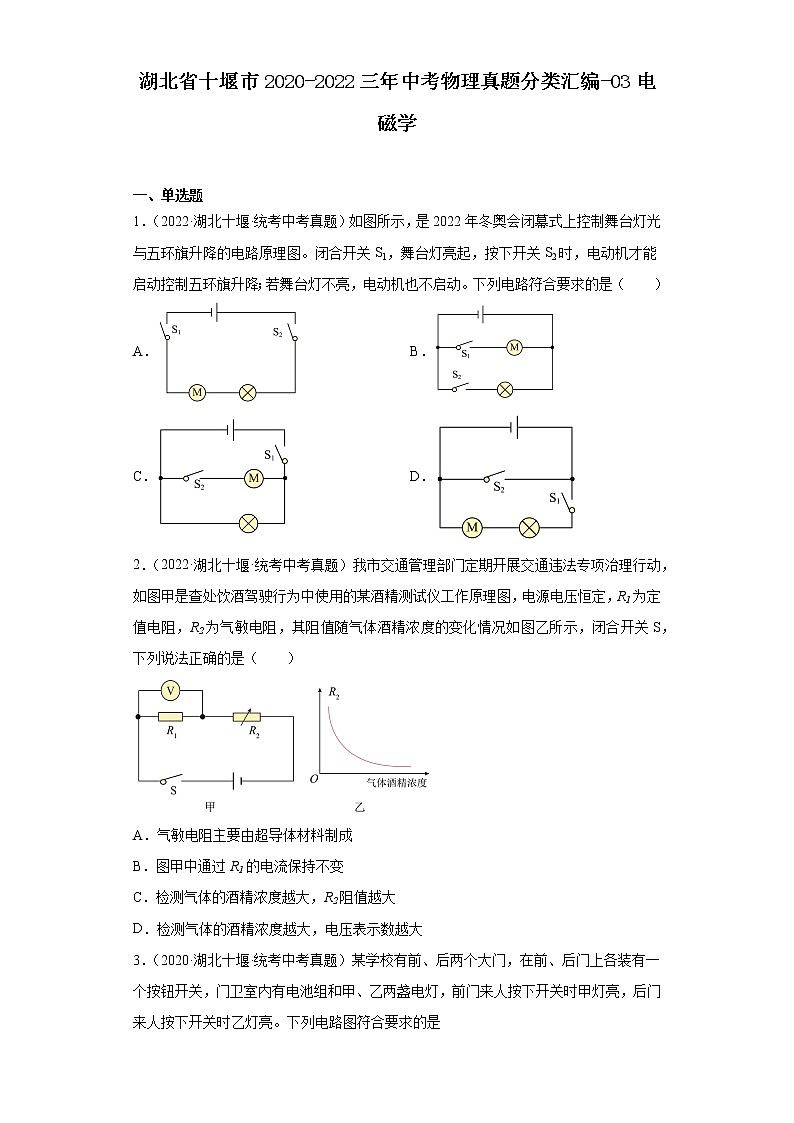

1．（2022·湖北十堰·统考中考真题）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（　　）
A． B．
C． D．
2．（2022·湖北十堰·统考中考真题）我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R1为定值电阻，R2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是（　　）

A．气敏电阻主要由超导体材料制成
B．图甲中通过R1的电流保持不变
C．检测气体的酒精浓度越大，R2阻值越大
D．检测气体的酒精浓度越大，电压表示数越大

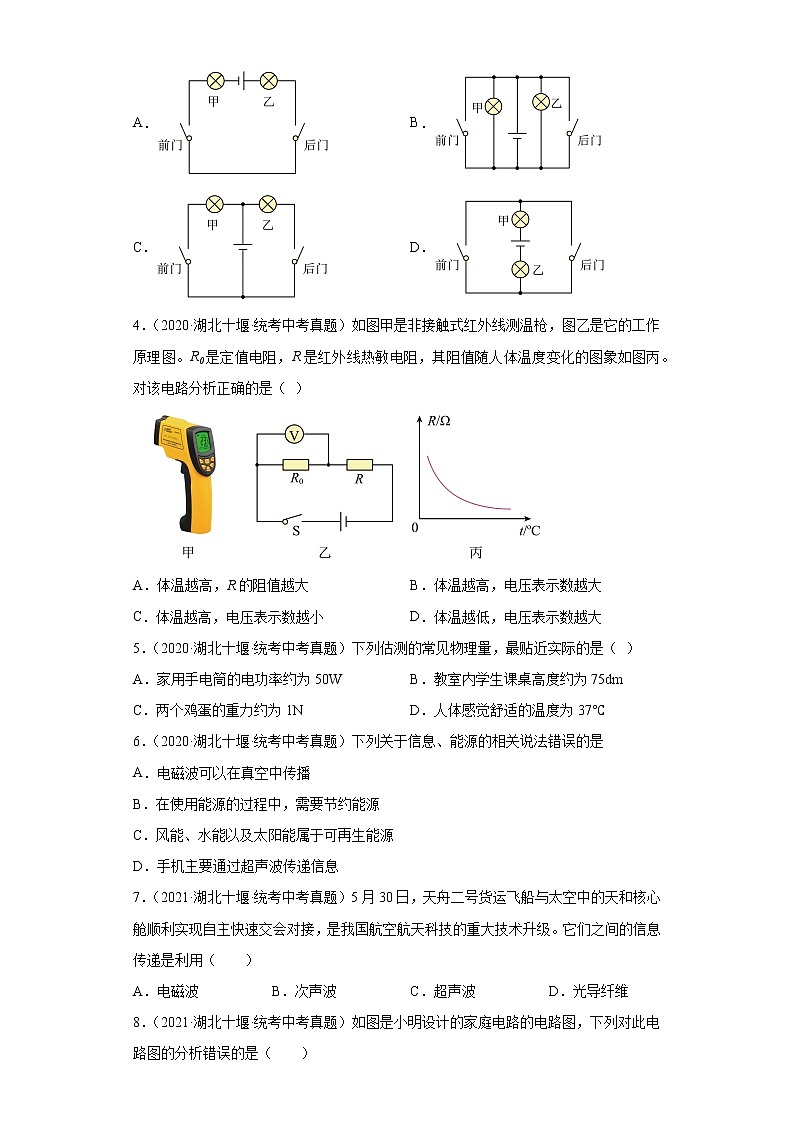

3．（2020·湖北十堰·统考中考真题）某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是
A． B．
C． D．
4．（2020·湖北十堰·统考中考真题）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（  ）

A．体温越高，R的阻值越大 B．体温越高，电压表示数越大
C．体温越高，电压表示数越小 D．体温越低，电压表示数越大
5．（2020·湖北十堰·统考中考真题）下列估测的常见物理量，最贴近实际的是（  ）
A．家用手电筒的电功率约为50W B．教室内学生课桌高度约为75dm
C．两个鸡蛋的重力约为1N D．人体感觉舒适的温度为37℃
6．（2020·湖北十堰·统考中考真题）下列关于信息、能源的相关说法错误的是
A．电磁波可以在真空中传播
B．在使用能源的过程中，需要节约能源
C．风能、水能以及太阳能属于可再生能源
D．手机主要通过超声波传递信息
7．（2021·湖北十堰·统考中考真题）5月30日，天舟二号货运飞船与太空中的天和核心舱顺利实现自主快速交会对接，是我国航空航天科技的重大技术升级。它们之间的信息传递是利用（　　）
A．电磁波 B．次声波 C．超声波 D．光导纤维

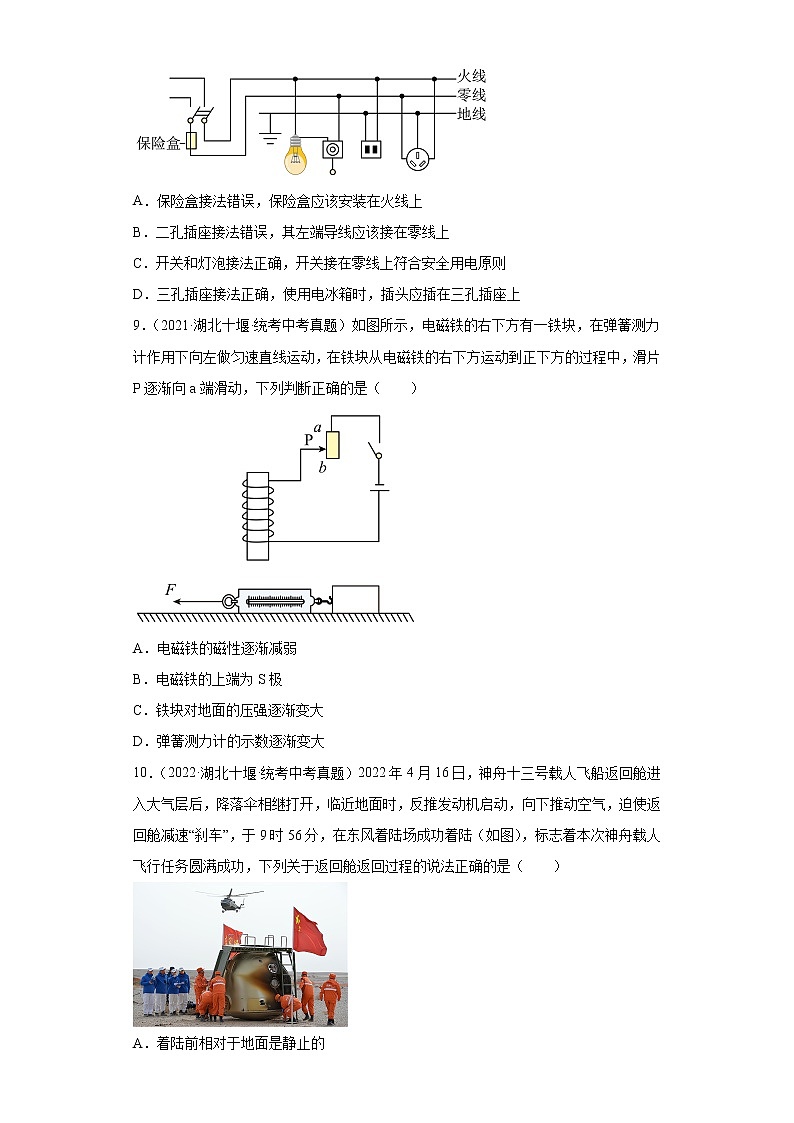

8．（2021·湖北十堰·统考中考真题）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）

A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
9．（2021·湖北十堰·统考中考真题）如图所示，电磁铁的右下方有一铁块，在弹簧测力计作用下向左做匀速直线运动，在铁块从电磁铁的右下方运动到正下方的过程中，滑片P逐渐向a端滑动，下列判断正确的是（　　）

A．电磁铁的磁性逐渐减弱
B．电磁铁的上端为S极
C．铁块对地面的压强逐渐变大
D．弹簧测力计的示数逐渐变大
10．（2022·湖北十堰·统考中考真题）2022年4月16日，神舟十三号载人飞船返回舱进入大气层后，降落伞相继打开，临近地面时，反推发动机启动，向下推动空气，迫使返回舱减速“刹车”，于9时56分，在东风着陆场成功着陆（如图），标志着本次神舟载人飞行任务圆满成功，下列关于返回舱返回过程的说法正确的是（　　）

A．着陆前相对于地面是静止的
B．利用电磁波向指挥中心传递信息
C．反推发动机对它施加向下的力
D．与空气摩擦，它的内能逐渐减少
11．（2022·湖北十堰·统考中考真题）如图是一般住宅户内配电系统方框图，下列说法正确的是（　　）

A．E处应接入空气开关，F处接入电能表
B．若空气开关自动跳闸，一定是发生了短路
C．发现有人触电，应立即用手拉开
D．控制电灯的开关连接错误

二、计算题
12．（2021·湖北十堰·统考中考真题）如图甲所示，电源电压保持不变，小灯泡L正常发光时的电阻为10Ω，闭合开关S，调节滑动变阻器的滑片P从a端滑至b端的过程中，电流表示数与两电压表示数的关系图像如图乙所示。求：
（1）小灯泡的额定功率和定值电阻R0的阻值；
（2）滑动变阻器的最大阻值；
（3）电路总功率的最大值和最小值。

13．（2020·湖北十堰·统考中考真题）如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1=44Ω，S为靠近加热盘的感温开关，1、 2是开关连接的触点，加热盘温度达到103°C时，S自动切换到保温状态。某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了10min， S自动切换到保温状态，保温时图乙所示电能表的转盘在1min内转过5转。求：
(1)加热状态时，电饭锅消耗的电能。
(2) R2的阻值。
(3)用电高峰时，实际电压只有额定电压的80%，电饭锅加热状态的实际功率。

14．（2022·湖北十堰·统考中考真题）如图是某新型多挡榨汁机电路结构简化图。它具有榨汁、加热、保温功能，部分参数如下表。（果汁密度近似水的密度，果汁比热容为4.2×103J/（kg•℃）。求：
榨汁机部分参数
额定电压
220V
榨汁功率
66W
加热功率
220W
保温功率
88W
容积
300mL
（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的热量；
（2）仅榨汁时，电路中的电流；
（3）电阻R1的阻值。


三、填空题
15．（2021·湖北十堰·统考中考真题）如图所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 ______；若此时电压表是示数为4U，则小灯泡L1、L2的电阻之比为 ______；排除故障后，将小灯泡L1、L2的位置互换，则示数一定不发生变化的是 ______表（选填“电流”、“电压”或“电流和电压”）。

16．（2021·湖北十堰·统考中考真题）LED灯具有节能、环保等特点，它的主要材料是 ______（选填“超导体”或“半导体”），一个额定电压为220V，额定功率为11W的LED灯，该灯的额定电流是 ______A。小红查资料知道10W的LED灯的亮度与60W的白炽灯相同，她新买了10W的LED台灯替换自己房间60W的白炽灯台灯，若小红房间的台灯每天正常发光4小时，使用LED灯后一个月（按30天计算）可以节约用电 ______kW•h。
17．（2020·湖北十堰·统考中考真题）如图是“探究什么情况下磁可以生电”的实验，蹄形磁体和灵敏电流计均放在水平桌面上。使导体AB在磁场中竖直向上或竖直向下运动，发现电流计的指针均不偏转；使导体AB在磁场中水平向右或水平向左运动，发现电流计的指针左右偏转。这些现象说明：闭合电路的一部分导体在磁场中做________运动时，会产生电流，电流的方向与导体的_______有关。若用匝数很多的线圈代替导体AB重复上述实验，产生的电流______（选填“变大”、“变小”或“不变”）。

18．（2020·湖北十堰·统考中考真题）家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生______， 这时电路中的_______（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器_____过大，也会导致电路中电流过大。
19．（2020·湖北十堰·统考中考真题）如图所示，甲、乙两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。现用该装置探究电热与电流的关系，则乙容器中的电阻丝R2=_____Ω，通电一定时间，观察到____（选填“甲”或“乙”）容器U形管的液面高度差较大，R1与R2产生的热量之比为_______。

20．（2022·湖北十堰·统考中考真题）某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水水面到达 _____处（选填“A”或“B”）时，_____（选填“绿”或“红”）灯发光报警，此时电磁铁的上端是 _____极（选填“N”或“S”）。

21．（2022·湖北十堰·统考中考真题）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察 _____来判断电路中是否产生感应电流，如图的三次实验中，_____（选填“甲”“乙”或“丙”）图中有感应电流产生。 _____（选填“电动机”或“发电机”）应用了这一原理。

22．（2022·湖北十堰·统考中考真题）如图为小红家电路中安装的电能表，此时示数为 _____kW·h。小红将一个电吹风机接入电路，电热丝因为电流的 _____效应吹出热风。她关闭其它用电器，3min内电能表铝盘转过15转，则此电吹风机的功率为 _____W。


四、实验题
23．（2020·湖北十堰·统考中考真题）如图是测量小灯泡额定电功率的实验，电源电压恒为6V，小灯泡额定电压U额=2.5V，正常发光电阻约为10Ω，有两个规格分别为“10Ω 2A”、“50Ω 1A”的滑动变阻器。
(1)本实验应选择规格为_______的滑动变阻器，如图甲已有部分电路连接好，请用笔画线代替导线，将电路连接完整_____________。

(2)连接好电路后闭合开关，发现小灯泡发光，电流表有示数，电压表无示数，可能是导线____（选填“a”、“b”或“c”）断了。
(3)排除故障后，闭合开关，调节滑片P，当电压表示数为2.5V时，电流表示数如图乙，则小灯泡的额定功率为______W。
(4)若电压表损坏，小明利用一个定值电阻R0和两个开关，设计了如图丙所示的电路，并进行实验：①只闭合开关S和S1，调节滑片P，使电流表示数为；②保持滑片P位置不动，断开开关__，闭合其它开关，读出电流表示数为I；③小灯泡的额定功率表达式为P额=____ （用题中物理量字母表示）。
24．（2021·湖北十堰·统考中考真题）小明在用如图装置“探究什么情况下磁可以生电”的实验中：
（1）实验时，小明通过观察 ______判断电路中是否有感应电流产生；
（2）闭合开关，若保持导体ab不动，要产生感应电流，小明正确的操作是 ______；
（3）利用此实验中的能量转化原理，人们在生产生活中制成了 ______。

25．（2021·湖北十堰·统考中考真题）小华利用如图甲所示的电路测量额定电压为3.8V的小灯泡的额定功率。

（1）请用笔画线代替导线，将图甲的实物图连接完整（要求滑动变阻器滑片向右移动时灯泡变亮）______。
（2）小华在连接电路最后一根导线时灯泡立即发光，则她连接电路时存在的错误是 ______。
（3）当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是 ______W。实际测量时，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，则所测小灯泡的额定功率偏 ______。
（4）小明想利用小华的实验器材测量一未知电阻Rx的阻值，发现电流表损坏，善于动脑的小明认真思考后，利用小华实验中小灯泡的额定电压U额和测得的额定电流I额，设计如图丙所示电路，测出Rx的阻值，请你帮助小明补全实验步骤。
①先闭合开关S、S1，调节滑动变阻器滑片使电压表示数为 ______；
②再断开开关S1，闭合开关S2，保持滑动变阻器滑片位置不变，读出此时电压表示数为U；
③待测电阻Rx＝______（用所测物理量和已知物理量符号表示）
26．（2022·湖北十堰·统考中考真题）如图是小明测量小灯泡电功率的电路，小灯泡额定电压为2.5V，电阻为10Ω左右。
（1）用笔画线代替导线，将图甲电路连接完整_______；

（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障，_____（选填“小明”或“小芳”）排除故障的操作是正确的；
（3）排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定功率为 _____W。研究发现，通过灯丝的电流与其两端电压不成正比，原因是：_____；
（4）在测量小灯泡电功率拓展实验过程中，电流表坏了，他们找来一只阻值合适的定值电阻R0，设计了如图丙电路图，操作步骤如下：
①断开S1，闭合S2，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额；
②_____，断开S2，闭合S1，记下此时电压表示数为U；
则小灯泡额定功表达式P额＝_____（用U额、U和R0表示）。

参考答案：
1．C
【详解】当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。
故选C。
2．D
【详解】AC．由图乙可知，气敏电阻R2的阻值不为0，且随气体酒精浓度的增大而减小，而超导体的阻值为0，故AC错误；
B．由图乙可知，气敏电阻R2的阻值随气体酒精浓度的增大而减小，根据串联电路的电阻特点可知，电路中的总电阻会改变，而电源电压不变，再根据欧姆定律可知，电路中的电流会改变，故B错误；
D．由图乙可知，检测气体的酒精浓度越大，气敏电阻R2的阻值越小，根据串联电路的电阻特点可知，电路中的总电阻会变小，而电源电压不变，再根据欧姆定律可知，电路中的电流会变大，由公式U=IR可知，定值电阻R1两端的电压变大，而电压表测的就是定值电阻R1两端电压，所以电压表示数变大，故D正确。
故选D。
3．C
【详解】A．由电路图可知，前、后两个门的开关同时关闭时，灯才亮，故A不符合题意；
B．由电路图可知，前、后门的开关任意关闭时，两个灯短路都不亮，故B不符合题意；
C．由电路图可知，前门的开关与甲灯串联，后门的开关与乙灯串联，之后再并联，可满足题意要求，故C符合题意；
D．由电路图可知，前、后门的开关任意关闭时，两个灯同时亮，故D不符合题意。
故选C。
4．B
【详解】A．由图丙知，热敏电阻R的阻值随温度的升高而减小，故A错误；
BCD．由电路图知，定值电阻和热敏电阻串联，电压表测定值电阻的电压。当人的体温升高时，R的阻值减小，即电路的总电阻减小，据欧姆定律知，电路中的电流增大，那么定值电阻两端的电压增大，故B正确，CD错误。
故选B。
5．C
【详解】A．家用手电筒的电功率约为0.5W，故A不符合实际；
B．教室内学生课桌的高度约为70cm，故B不符合实际；
C．两个鸡蛋的所受重力约为1N，故C符合实际；
D．人体感觉舒适的温度约为26℃，比人体正常体温偏低，故D不符合实际。
故选C。
6．D
【详解】A．电磁波的传播不需要介质，可以在真空中传播，选项正确；
B．自然界的能量是守恒的，但可利用的能源是有限的，因此需要节约能源，选项正确；
C．风能、水能以及太阳能是可再生能源，选项正确；
D．手机、广播和电视都是利用电磁波传播信息，选项错误。
故选D。
7．A
【详解】由于电磁波可以在真空中传播，所以天舟二号货运飞船与太空中的天和核心舱之间是利用电磁波来进行信息传递的，故BCD不符合题意，A符合题意。
故选A。
8．C
【详解】A．保险装置应该接在火线上，故A正确，不符合题意；
B．二孔插座左孔接零线右侧孔接火线，故B正确，不符合题意；
C．为了用电安全，螺口灯螺口接零线，中央弹簧片经过开关接火线，故C错误，符合题意；
D．三孔插座左孔接零线、中间的孔接地线右侧孔接火线，所以三孔插座连接正确，大功率用电器或带有金属外壳的用电器为了防止漏电引起人触电要通过三孔插座接地，故D正确，不符合题意。
故选C。
9．B
【详解】A．滑片P逐渐向a端滑动，滑动变阻器接入电路中的电阻变小，电路中电流变大，电磁铁的磁性逐渐增强，故A错误；
B．电流从电磁铁的下侧接线柱流进，用右手定则判断出电磁铁的下端为N极，上端为S极，故B正确；
C．电磁铁的磁性增强，对铁块产生向上的吸引力，所以铁块对地面的压力变小，但受力面积不变，压强，所以铁块对地面的压强逐渐变小，故C错误；
D．铁块对地面的压力变小，接触面的粗糙程度不变，所以地面对铁块的摩擦力变小，铁块做匀速直线运动，弹簧测力计对它的拉力和它受到的摩擦力是一对平衡力，所以拉力变小，故D错误。
故选B。
10．B
【详解】A．着陆前，返回舱离地面越来越近，相对地面有位置变化，是运动的，故A错误；
B．返回舱与地面指挥中心是利用电磁波传递信息的，故B正确；
C．反推发动机对空气有向下的作用力，由于力的作用是相互的，所以空气对返回舱有向上的作用力，返回舱受到向上的力而减速，故C错误；
D．返回舱与空气有摩擦，需要克服摩擦做功，内能增大，温度升高，故D错误。
故选B。
11．D
【详解】A．家庭电路中，进户线进入家庭后首先要安装电能表，然后再安装空气开关，故A错误；
B．空气开关自动跳闸的原因是电流过大，引起家庭电路电流过大的原因有两个：一是短路；二是总功率过大，故B错误；
C．当发现有人触电时，首先要做的是切断电源。如果立即用手拉，由于人体导体，拉人者也会触电，故C错误；
D．如图可知，控制灯泡的开关接在了零线上，这样即使开关断开，灯泡仍然带电，非常危险，正确的接法是开关接在火线上，故D正确。
故选D。
12．（1）1.6W，10Ω；（2）25Ω；（3）3.2W，1.6W
【详解】解：（1）当闭合开关S，滑动变阻器的滑片P在a端时，滑动变阻器阻值最大，此时滑动变阻器、R0和灯泡串联接入电路中，此时电路中电流最小，电压表V1测量L的电压，示数为1V，电压表V2测量R0和L的总电压，示数为3V，串联电路电流处处相等，所以此时电路中的电流为I=0.2A，L的电压为UL=1V，R0的电压为U0=2V，当闭合开关S，滑动变阻器的滑片P在b端时，滑动变阻器接入电路阻值为0，此时R0和灯泡串联接入电路，根据欧姆定律可知，此时电路中电流最大，根据乙图可知此时电流为0.4A，电压表V1测量L的电压，示数为4V，电压表V2测量R0和L的总电压，示数为8V；所以此时电路中的电流为I'=0.4A，L的电压为UL'=4V，R0的电压为U0'=4V，当闭合开关S，滑动变阻器的滑片P在b端时，根据欧姆定律可知此时灯泡L的电阻为

根据题意，此时灯泡正常发光，所以灯泡的额定功率为
P额=UL'I'=4V×0.4A=1.6W
定值电阻R0的阻值为

（2）当闭合开关S，滑动变阻器的滑片P在b端时，此时滑动变阻器接入阻值为0，此时R0和灯泡串联接入电路中，电源电压
U电=UL'+U0'=4V+4V=8V
滑片在a时，变阻器分压
U滑=U电-U0-UL=8V-2V-1V=5V
滑动变阻器的最大阻值

（3）电路总功率的最大值为
P大=U电I'=8V×0.4A=3.2W
电路总功率的最小值为
P小=U电I=8V×0.2A=1.6W
答：1）小灯泡的额定功率为1.6W，定值电阻R0的阻值为10Ω；
（2）滑动变阻器的最大阻值为25Ω；
（3）电路总功率的最大值为3.2W，电路总功率的最小值为1.6W。
13．(1) 6.6×105J；(2) 44Ω；(3) 704W
【详解】(1)由题意可知，当电路处于加热状态时，电路只有电阻R1接入电路中，根据可知

(2)当处于保温状态时，电能表在1min内转了5转可算

即根据可知

当电路处于保温状态时，R1和R2串联在电路当中，根据可知


(3) 用电高峰时，实际电压只有额定电压的80%，此时

根据可知

答：(1)加热状态时，电饭锅消耗的电能为6.6×105J；(2) R2的阻值为44Ω；(3)用电高峰时，实际电压只有额定电压的80%，电饭锅加热状态的实际功率为704W。
14．（1）2.52×104J；（2）0.3A；（3）330Ω
【详解】解：（1）果汁的体积
V=300mL=3×10-4m3
果汁的质量为
m=ρV=1.0×103kg/m3×3×10-4m3=0.3kg
果汁吸收的热量为
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×0.3kg×（30℃-10℃）=2.52×104J
（2）榨汁时的功率为66W，根据公式P=UI可得，榨汁时的电流为

（3）分析电路图，由公式 可知，只闭合S2时，R1、R2串联，电阻较大，功率较小，此时为保温状态，电路的总电阻为

S2、S3都闭合时，R1被短路，R2单独工作，电路电阻较小，功率较大，此时为加热状态，R2的阻值为

所以R1的阻值为
R1=R总-R2=550Ω-220Ω=330Ω
答：（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的热量为2.52×104J；
（2）仅榨汁时，电路中的电流为0.3A；
（3）电阻R1的阻值为330Ω。
15． L2断路 3∶1 电流
【详解】[1] 闭合开关S，小灯泡L1、L2串联，电压表测L2两端电压，电流表测该电路电流。过一段时间后，突然两灯均熄灭，说明电路中灯泡不可能发生短路，只可能时断路，如果灯L1断路，则两表示数都为零，不符合题意；如果灯L2断路,电流表示数为零，电压表示数接近于电源电压，两灯都不亮，符合题意，由此判断故障情况是灯L2断路。
[2]由以上分析可知，此时电压表示数接近于电源电压为4U，L2两端电压为U，所以L1两端电压为3U，根据串联电路的分压规律，小灯泡L1、L2的电阻之比

[3]排除故障后，将小灯泡L1、L2的位置互换，与电压表并联部分的电阻发生了改变，电压表示数会发生变化。电路中总电阻不变，电源电压也不变，所以电路中电流不变，电流表示数不变。所以示数一定不发生变化的是电流表。
16． 半导体 0.05 6
【详解】[1]LED灯中的发光二极管主要应用了半导体材料。
[2]灯的额定电流为

[3]节约的电能为

17． 切割磁感线 运动方向 变大
【详解】[1]产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动。
[2]使导体棒水平向右运动，导体切割磁感线，会产生感应电流，电流表指针向左偏转；再让导体棒水平向左运动，导体运动方向发生了变化，电流表指针向右偏转，说明感应电流的方向与导体的运动方向有关。
[3]用匝数很多的线圈代替导体AB重复上述实验，相当于很多导体做切割磁感线运动，产生的电流会变大。
18． 短路 空气开关 功率
【详解】[1] 导线绝缘皮容易破损或老化，裸露的导线相接触导致零线和火线直接接触而导致短路的现象。
[2]电路发生短路时，当电路中的电流过大，空气开关自动断开，起到保护电路的作用。
[3]由公式P=UI可知，电路中同时使用的用电器总功率过大时，也会导致电路中电流过大。
19． 5 甲 4：1
【详解】[1]探究电热与电流的关系时采用控制变量法，控制甲、乙两个透明容器中电阻一致而流经的电流不一致，故乙容器中的电阻丝R2=R1=5Ω。
[2]U形管中液面高度的变化反映密闭空气温度的变化，热量变化越大则液面高度的变化也越大，根据电阻发热公式

可知，通电相同时间后，由于流经电阻R1电流较大，则可观察到甲容器U形管的液面高度差较大。
[3]根据串、并联电路电流特点


则R1与R2产生的热量之比为

20． B 红 N
【详解】[1][2]由图示知，车库积水水面到达B处时，水是导体，将金属块A和B接通，电磁铁中有电流通过，将衔铁吸下，红灯接通，发光报警。水面未达到B处时，电磁铁中没有电流通过，衔铁弹起，绿灯亮。
[3]由图示知，电磁铁有电流通过时，电流由下端流入，上端流出，据安培定则知，电磁铁的N极在上端。
21． 电流表指针是否偏转 甲、丙 发电机
【详解】[1]实验时，通过观察电流表指针是否偏转，来确定电路中是否有感应电流产生。
[2]闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流，这就是电磁感应现象。如图的三次实验中，甲、丙中的导体都切割了磁感线，能产生感应电流，而乙中导体没有切割磁感线，不会产生感应电流。
[3]电磁感应现象中，消耗了机械能，得到了电能，利用电磁感应原理制成了发电机。
22． 2022.6 热 500
【详解】[1]电能表表盘上最后一位是小数点后面第一位，故读数为2022.6kW·h。
[2]导体中有电流通过时会产生热量，这是电流的热效应，因此，电吹风能吹出热风是因为电流的热效应。
[3]由图可知，表盘上标有600r/kW·h，意思是用电器每消耗1kW·h的电能，表盘转过600转，3min内电能表铝盘转过15转，则用电器消耗的电能

此电吹风机的功率

23． “50Ω  1A” c 0.65W S1
【详解】(1)[1]小灯泡的额定电压为2.5V，正常发光时的电阻为10Ω，此时电路中的电流为

小灯泡正常发光时，滑动变阻器两端的电压为3.5V，电流为0.25A，所以此时滑动变阻器的最大阻值为

所以要选择“50Ω 1A”的滑动变阻器。
[2]小灯泡的额定电压为2.5V，所以要使小灯泡正常发光时，电压表的示数为2.5V，电压表的量程选择“0~3V”量程，连接电路如图所示：

(2)[3]由题意知，连接好电路后闭合开关，发现小灯泡发光，电流表有示数，电压表无示数，可能是与小灯泡并联的导线c短路导致的。
(3)[4]由图乙可知，额定电流为0.26A，根据公式P=UI可知小灯泡的额定功率为

(4)[5]只闭合开关S和S1，调节滑片P，使电流表示数为，持滑片P位置不动，只能断开开关S1保证电路是一个通路。
[6] 只闭合开关S和S1，调节滑片P，使电流表示数为,保持滑片P位置不动，断开开关S1，闭合其它开关，读出电流表示数为I，所以，只闭合开关S和S1，此时流经小灯泡的电流为，加在小灯泡两端的电压为U额，所以小灯泡的额定功率为

24． 灵敏电流计的指针是否偏转 拉动磁体左右运动 发电机
【详解】（1）[1]感应电流的有无是通过灵敏电流计的指针是否偏转来体现的，若灵敏电流表的指针发生偏转，就说明产生了感应电流。
（2）[2]如图磁体上端是N极，下端是S极，则磁感线方向是上下方向的，当闭合开关，要使电路中有感应电流，必须让导体在磁场中做切割磁感线运动，如保持ab不运动，则可以拉动磁体左右运动，导体ab此时也可以切割磁感线产生感应电流。
（3）[3]闭合电路中电流表中的电能是由于导体的运动切割磁感线而产生的，可见消耗的是机械能，所以实验过程中是机械能转化成电能，其重要应用是发电机的发明。
25． 在连接电路时，开关没有断开 1.14 大 U额
【详解】（1）[1]滑动变阻器要串联接入电路，接线柱要一上一下连入电路，要求滑动变阻器滑片向右移动时小灯泡变亮，所以滑动变阻器右下侧的接线柱连到灯泡的右端，因为小灯泡的额定电压为3.8V，所以电压表选择的是大量程0~15V，并联到小灯泡两端，如图所示：

（2）[2]如果在连接电路时，开关没有断开，则会出现在连接电路最后一根导线时灯泡立即发光，这种连接电路的方式是错误的。
（3）[3]如图乙所示，电流表选择的是小量程0~0.6A，分度值为0.02A，电流表的示数为0.3A，当小灯泡正常发光时，小灯泡的额定功率为
P=UI=3.8V×0.3A=1.14W
[4]电压表与小灯泡并联测量小灯泡两端的锻压，测量值是准确的，电流表实际测量的是通过小灯泡与电压表并联的总电流，由并联电路电流规律可知，电流表的示数大于通过小灯泡的电流，根据P=UI可知，所测小灯泡的额定功率偏大。
（4）①[5]先闭合开关S、S1，调节滑动变阻器滑片使电压表示数等于小灯泡的额定电压为U额。
③[6]因为断开开关S1，闭合开关S2，保持滑动变阻器滑片位置不变，读出此时电压表示数为U，则加在Rx电阻两端的电压为U-U额，小灯泡和电阻Rx串联，则流经电阻Rx的电流为I额，待测电阻Rx的阻值为

26． 小芳 0.625 小灯泡的阻值和温度有关 保持滑动变阻器位置不变
【详解】（1）[1]小灯泡的额定电压为2.5V，电阻为10Ω左右，根据欧姆定律可知，小灯泡的额定电流约为

所以电流表的量程选0~0.6A，电流表与小灯泡串联接入电路，如图所示：

（2）[2]电压表示数接近3V且保持不变，而电源电压是两个干电池，所以电源电压为3V，即电压表的示数接近电源电压，所以可能是电压表串联在电路之中，即小灯泡发生断路，所以小芳排除障碍操作是正确的。
（3）[3]小灯泡的额定电压为2.5V，由图乙可知，当小灯泡两端电压等于额定电压时，通过小灯泡的电流为0.25A，根据公式P=UI可得小灯泡的额定功率为

[4]因为小灯泡的阻值随着温度的变化而变化，不是一个定值，所以通过灯丝的电流与其两端电压不成正比。
（4）[5][6]由题意可知，这是利用“伏阻法”测小灯泡的额定功率，先用电压表测小灯泡的电压，调节滑动变阻器，使小灯泡两端电压为额定电压U额，然后保持滑动变阻器位置不变，通过调整开关的闭合，使电压表测小灯泡和已知电阻R0两端的电压为U，所以此时电阻R0两端电压为
U0=U-U额
根据欧姆定律可得，此时通过电阻R0的电流为

因为小灯泡与电阻R0串联，所以通过两者的电流相等，根据P=UI可得，小灯泡额定功率的表达式为
