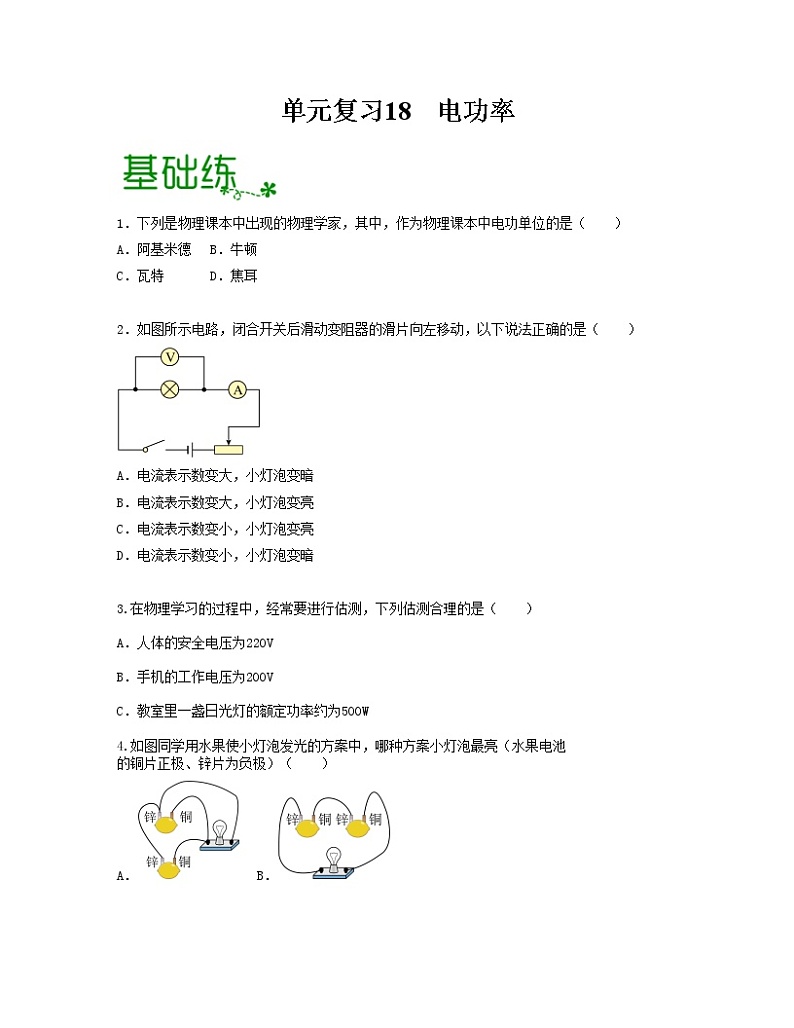

单元复习18  电功率

1．下列是物理课本中出现的物理学家，其中，作为物理课本中电功单位的是（　　）

A．阿基米德 B．牛顿

C．瓦特 D．焦耳

2．如图所示电路，闭合开关后滑动变阻器的滑片向左移动，以下说法正确的是（　　）

A．电流表示数变大，小灯泡变暗

B．电流表示数变大，小灯泡变亮

C．电流表示数变小，小灯泡变亮

D．电流表示数变小，小灯泡变暗

3.在物理学习的过程中，经常要进行估测，下列估测合理的是（　　）

A．人体的安全电压为220V

B．手机的工作电压为200V

C．教室里一盏日光灯的额定功率约为500W

4.如图同学用水果使小灯泡发光的方案中，哪种方案小灯泡最亮（水果电池的铜片正极、锌片为负极）（　　）

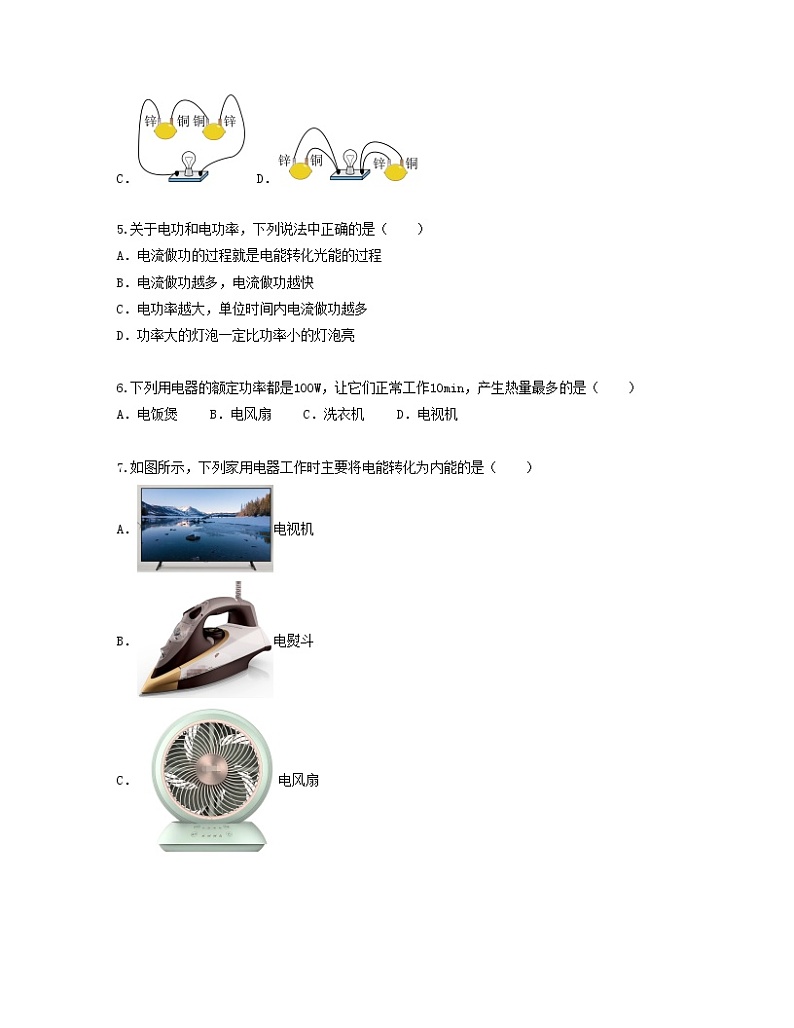

A． B．

C． D．

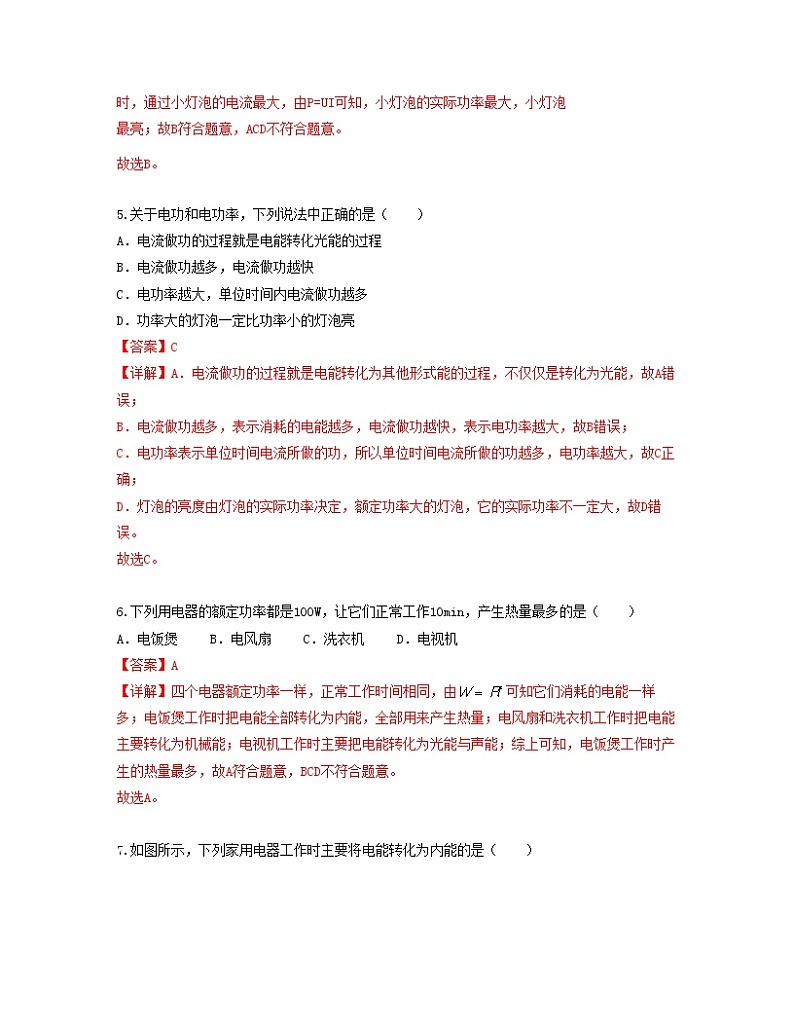

5.关于电功和电功率，下列说法中正确的是（　　）

A．电流做功的过程就是电能转化光能的过程

B．电流做功越多，电流做功越快

C．电功率越大，单位时间内电流做功越多

D．功率大的灯泡一定比功率小的灯泡亮

6.下列用电器的额定功率都是100W，让它们正常工作10min，产生热量最多的是（　　）

A．电饭煲 B．电风扇 C．洗衣机 D．电视机

7.如图所示，下列家用电器工作时主要将电能转化为内能的是（　　）

A．电视机

B．电熨斗

C．电风扇

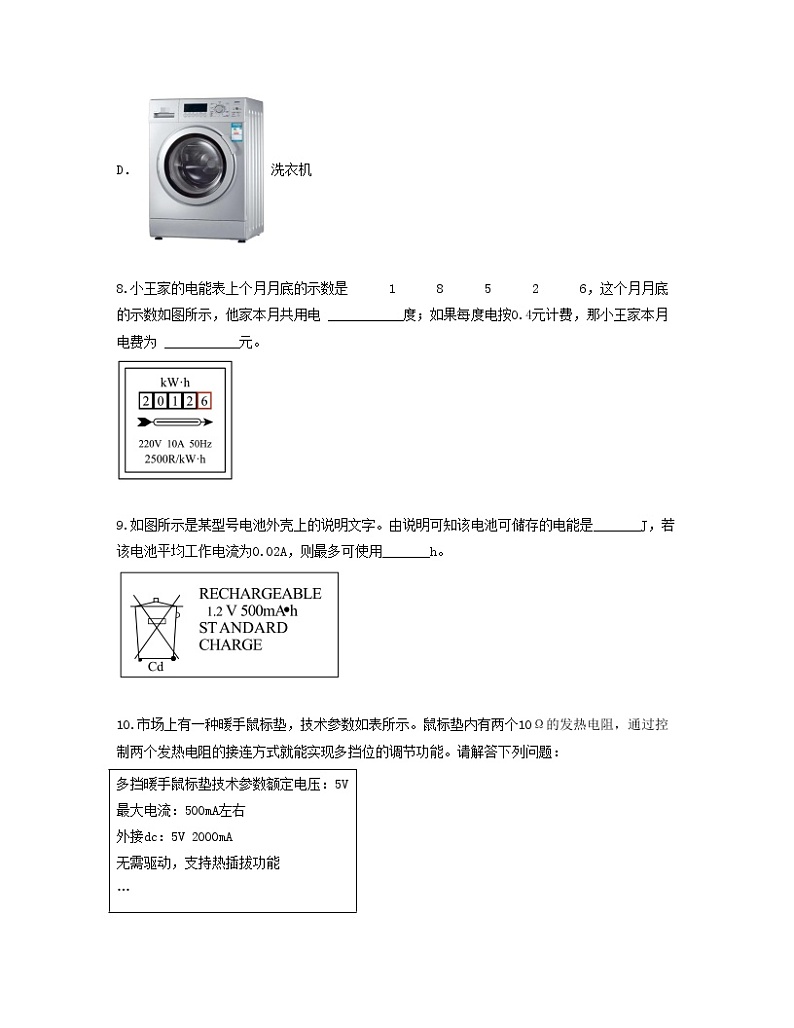

D．洗衣机

8.小王家的电能表上个月月底的示数是   1   8   5   2   6，这个月月底的示数如图所示，他家本月共用电 ___________度；如果每度电按0.4元计费，那小王家本月电费为 ___________元。

9.如图所示是某型号电池外壳上的说明文字。由说明可知该电池可储存的电能是_______J，若该电池平均工作电流为0.02A，则最多可使用_______h。

10.市场上有一种暖手鼠标垫，技术参数如表所示。鼠标垫内有两个10Ω的发热电阻，通过控制两个发热电阻的接连方式就能实现多挡位的调节功能。请解答下列问题：

（1）鼠标垫内两个电阻串联时总电阻是多少？

（2）在额定电压下，鼠标垫内两个电阻并联时电路中的电流是多少？

（3）在额定电压下，鼠标垫工作8小时，最多消耗多少电能？

11.白炽灯是利用电流的___________原理工作的，工作时将电能转化为内能和光能，其发光效率较低。20W高效节能灯的亮度相当于100W的白炽灯，现将家中4只100W的白炽灯都换成20W的节能灯，每天工作5h，一个月（按30天计）可节约___________ kW•h的电能。

12.如图是在一定温度下，甲、乙两个电阻的电流与电压的关系图像，根据图像可得R甲∶R乙=______，若将甲、乙串联后接在同一电路上，产生的热量Q甲∶Q乙=______。

13.小红同学家中电能表月初和月底的读数如图所示，则这个月小红家里用了 _____度电，小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其他所有电器，此时她家标有“3000r/（kW·h）”字样的电能表10分钟转过300圈，则这只电饭锅工作时消耗的电能是 _____J，实际功率为 _____W。

14.如图所示，电源电压恒为18V，滑动变阻器的规格为“30Ω，1A”，灯泡L标有，“10V，5W”，字样（灯丝的电阻不变），在移动滑片P的过程中，要求保证各个元件安全，且电表不超过其量程，则下列判断中正确的是（　　）

A．电流表的最大示数为0.6A

B．电压表的最大示数为10.8V

C．电路消耗的最大功率为10.8W

D．滑动变阻器接入电路中的最小阻值为16Ω

15.某品牌电暖器设有低温和高温两挡，与低温挡相比，使用高温挡时（　　）

A．电流做功一定快 B．电流做的功一定多

C．消耗的电能一定多 D．转化的内能一定多

16.小明发现当给家中的电灯通电后，灯丝热得发光，而与灯泡串联的导线温度几乎感觉不到变化，对这一现象的解释，正确的是（　　）

A．通过灯丝的电流大些

B．电流在导线中不发生热效应

C．制成灯丝的材料电阻较小

D．导线和灯丝中的电流相同，但灯丝电阻更大

17.图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（　　）

A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大

B．U形管中液面高度的变化反映电阻丝产生热量的多少

C．要保持两个电阻丝两端电压相等

D．通电时间相同，两个容器中空气吸收的热量相同

18.如图是电阻A和B的I—U图像，下列说法正确的是（　　）

A．A的阻值随导体两端的电压的增大而增大

B．A两端的电压为0时，A的电阻值也为零

C．A、B串联在电路中，当电流为0.3A时，总电压为5V

D．A、B并联在电压为3V的电路中时，相同时间内A、B两电阻产生的热量之比为3∶1

19.丽丽同学想利用图甲所给实验器材“测定小灯泡的额定功率”，已知电源电压为6V，小灯泡的额定电压为3.8V，灯泡的电阻约为10Ω。

（1）电路连接中有一处明显错误，请你在错误处打“×”，并在原图中画出正确电路连线；(        )

（2）正确连接电路后，闭合开关，发现电压表示数为1V，此时应向___________端移动滑动变阻器的滑片，使电压表的示数为___________V时，小灯泡正常发光。若此时电流表的示数如图乙所示，其示数为___________A，小灯泡的额定功率是___________W；

（3）若另一组的小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P时发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是___________（写出一种即可）；

（4）在完成以上实验后，丽丽小组进一步测量并描绘出小灯泡的电流随电压变化的曲线如图丙所示，通过图像发现小灯泡中的电流跟它两端的电压不成正比，这说明灯丝电阻的大小是___________的，造成这一结果的原因是___________；

（5）用该实验装置___________（选填“能”或“不能”）进行“探究电流与电压、电阻的关系”实验，理由是___________；

（6）如果将实验电路中的灯更换成定值电阻，可以进行“测量定值电阻的阻值”实验，此实验的原理是___________，此实验与测小灯泡电功率实验最大的不同点在于，实验时需要对定值电阻的阻值进行多次测量并___________；

（7）假设电压表的0~15V量程已损坏，只有0~3V量程能正常使用，若丽丽利用原有器材测小灯泡的额定功率，请在图丁虚线框中画出她设计的电路图。(        )

20.在如图所示的电路中，电源电压为3V，开关闭合后，电流表为0.2A，电压表示数为2V，求：

（1）R2两端的电压是多少伏？

（2）R2的电阻是多少欧？

（3）通电1min电流通过R2所产生的热量是多少焦？

21.在“探究电功与哪些因素有关”的实验中，小惠连接了如图所示的电路，以下说法中错误的是（　　）

A．此电路探究的是电功与电压的关系

B．移动滑动变阻器的滑片从而改变电流，可以进一步探究电功与电流的关系

C．实验中，通过灯泡的亮度反映电功的大小

D．滑动变阻器在电路中起到保护电路的作用

22.如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的U关系图象如图乙所示，当滑片P在最左端时，小灯泡正常发光。下列说法中正确的是（　　）

A．滑动变阻器的最大阻值为9Ω

B．小灯泡正常发光时的电阻为3Ω

C．小灯泡的额定电压为3V

D．小灯泡正常发光1min，电流所做的功为24J

23.如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值为20Ω。闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.8A；当滑动变阻器的滑片P移到b端时，电流表的示数为2.4A。下列说法错误的是（　　）

A．电源电压为16V

B．当滑片P移到b端时，电阻R的功率为38.4W

C．电阻R的阻值为10Ω

D．滑片P移到a端时，电阻R两端的电压为0V

24.罗霄一家搬进刚装修完新家的这天晚上，小罗闭合床头灯的开关准备坐在床头看书，可是发现卫生间的灯也亮了；他断开床头灯的开关，两盏灯都熄灭了；他过去闭合卫生间的开关，床头灯不亮，但卫生间的灯比第一次更亮了。为什么会出现这种“奇怪现象”？关于罗霄家卫生间的灯与床头灯此时的连接电路图是（　　）

A． B．

C． D．

25.把“220V 20W”和“220V 40W”两只灯串联接在220V的电路中（　　）

A．每只灯泡的额定功率都变小了

B．每只灯泡的额定电压都变小了

C．电路电压是220V，每盏灯的实际电压都小于额定电压

D．只要电路电压足够大，就能使两灯同时正常发光

26.某电板锅的简化电路如图甲所示，R1和R2均为定值电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示。求：

（1）电饭锅工作时的最大功率和最小功率；

（2）电热丝R2阻值；

（3）若电压降低，S1断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量。

27.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（　　）

A．A的电阻值为6.25Ω

B．A和B串联在电压为4.5V的电源两端，A、B的电功率之比为4∶5

C．A和B并联在电压为2.5V的电源两端，A、B的电功率之比为4∶5

D．当A和B串联，两者电阻相同时，电源电压为3V

28.将甲、乙两灯串联接入电路时发现甲灯发光，乙灯不发光，则乙灯不发光的原因是（　　）

A．乙灯灯丝断 B．乙灯电阻小 C．乙灯电阻大 D．乙灯电流小

29.已知电阻R1=6Ω、R2=12Ω，当它们串联在电路中工作时，下列说法正确的是（　　）

A．通过R1与R2的电流之比为1∶2 B．R1与R2的总电阻为4Ω

C．R1与R2两端的电压之比为1∶1 D．R1与R2消耗的电功率之比为1∶2

30.如图所示，R是压敏电阻，其阻值随压力的变化而改变，为定值电阻。闭合开关S，改变R上压力大小，两电阻电表示数之间的关系图像如图乙所示。则电源电压U=______V；当消耗的电功率为0.4W时，R消耗的电功率P=______W。

31.某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关，他们用的实验器材如图所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。

（1）请你用笔画线代替导线，把图甲中两个容器内的电阻丝连接到电路中______；

（2）实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫______；

（3）接好电路，闭合开关，通电一段时间后，______（填“左”或“右”）侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下，______越大，所产生的热量越多；

（4）让两个密闭容器中的电阻一样大，在其中一个容器的外部将一个相同阻值的电阻和这个容器内的电阻并联（如图乙所示），移走图甲中的电阻，换接图乙中的电阻到电路中，重新做这个实验，此时通过两容器中电阻的电流不同，在通电时间相同的情况下，观察U形管中液面高度变化，由此得到的结论是：_________；

（5）如果热量用Q表示，电流用I表示，电阻用R表示，时间用t表示，则Q＝_________；

[拓展]

若将乙图中右侧两个电阻并联后一并放入容器内，相同时间内，U形管左右液面高度变化之比为______（不考虑热量损失）。

32.甲图是一种由酒精气体传感器制成的呼气酒精测试仪，其原理如乙图所示：定值电阻R2=40Ω，电源电压U=12V，其中R1为酒精传感器，其阻值随酒精浓度增大而减小，部分对应关系如下表所示，求：

（1）检测者未喝酒时，通过R1的电流。

（2）某次检测中，电压表示数为4V，R2在0.5s内产生的热量。

（3）电压表示数为4V时，是否属于酒驾？（酒驾标准为：0.2mg/L≤酒精气体浓度≤0.8mg/mL）

33.如图甲是小明设计热水壶调温装置，工作电路电压恒为220V、加热电阻R3=22Ω，灯L的铭牌为“220V  44W”；当控制电路中电流大于等于0.5A时，达到设定温度，衔铁被吸下，停止加热。热敏电阻R2与环境温度的关系如图乙所示，线圈电阻R0=5Ω，闭合开关S1和S2，将R1滑片移到最右端时，此时设定温度为90℃，此时R0的电功率为P0，R1的电功率为P1，R2两端电压为U2；将R1滑片移到最左端时，设定温度为50℃，R2两端电压为U2′。已知P0∶P1=1∶4，U2∶U2′=3∶7，求：

（1）灯L的额定电流；

（2）加热电阻工作10s放出的热量；

（3）控制电路的电压；

（4）若设定温度为70℃，应调节滑动变阻器阻值为多大？

34.（2022·贵州遵义·中考真题）如图甲所示电路，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R1的阻值变化范围为0~20Ω，R2为定值电阻。闭合开关S，滑片P在某两点间移动时电流表示数与电压表示数的变化关系图像如图乙所示。在保证电路安全的情况下，下列说法正确的是（　　）

A．R2的阻值为5Ω

B．R1消耗的最大电功率为4.05W

C．R2消耗的最大和最小电功率之差为1.152W

D．电压表的最小示数与最大示数之比为13∶14

35.（2022·山东滨州·中考真题）某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图甲所示，电热丝，。小滨为测量电热壶的实际功率，他把家中的其它用电器都与电源断开，仅让电热壶工作，1min内电能表（如图乙）的转盘转动了16转。【不考虑热量损失，已知水的比热容】。下面说法正确的是（　　）

A．开关S接“2”时，电热壶为“加热”挡位

B．电热壶的正常加热功率为100W

C．电热壶将1kg的水从25℃加热到75℃，需要正常工作210s

D．测量时电热壶的实际加热功率为800W

36.（2022·江苏镇江·中考真题）如图所示为某小组设计的多挡位电热器电路，U不变，R1、R2为电阻丝且R1>R2，电热器功率最大时开关状态为（　　）

A．S1闭合，S2接a B．S1闭合，S2接b

C．S1断开，S2接a D．S1断开，S2接b

37.（2022·四川巴中·中考真题）如图甲所示的电路中，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。图乙中a、b两条曲线是根据图甲电路测得的两个电阻的U-I曲线。由图可知，下列说法正确的是（　　）

A．b曲线表示R1的U-I变化情况

B．电源电压为14V

C．R1消耗的最大功率为3.2W

D．滑动变阻器滑片P向左滑动时，电压表V2和电流表A示数的比值变大

38．（2022·贵州铜仁·中考真题）在“测量小灯泡的电功率”时，某同学选好实验器材开完成了部分连线，如图（a）所示电源电压可调，小灯泡的额定电压为4V、阻值约为9Ω，请协助该同学完成实验：

（1）请用笔画线代替导线将实物图连接完整_____；（要求导线不能交叉、考虑电流表量程的选择和滑动变阻器对电路的保护）

（2）连接好电路后，闭合开关，调节滑动变阻器滑片P的位置，眼睛观察表并记录小灯泡在多个工作状态下的电压（U）、电流（I）；

（3）根据测量数据，绘出小灯泡的I-U图像如图（b）所示，发现图线是一条曲线，该同学由此得出结论灯丝电阻随两端的电压升高而增大，这是一个错误结论，请你分析结论错误的原因：______；

（4）I-U图像中，Ix为额定电压下小灯泡的工作电流，电流表的示数如图（c）所示，小灯泡的额定功率为______ W；

（5）该同学了解小灯泡消耗功率的变化特点后，联想到已学知识通过定值电阻的电流随两端电压变化的关系，于是拆下滑动变阻器，选用一个R0=7.5Ω的定值电阻与小灯泡串联，接入电路，再次进行实验，此时小灯泡和定值电阻功率同为______ W。

39.（2022·山东烟台·中考真题）如图甲所示为小明家的电饭锅，铭牌上附有中国能效标识，从铭牌上可知该电饭锅能效等级为三级，额定电压为220V，加热功率为1210W。电饭锅的简化电路图如图乙所示，有加热和保温两挡，由开关S调节，其中R1和R2均为发热电阻，且阻值不随着温度的变化而改变。求：

（1）小明想利用如图丙所示的电能表测量电饭锅的保温功率，他关闭家里的其它用电器，让电饭锅处于“保温”状态下正常工作，观察到电能表转盘在5min内转了22圈。则该电饭锅的保温功率为多少？

（2）电阻R1、R2的阻值分别为多少？

（3）小明上网查询了解，国家标准中规定电饭锅在该加热功率下正常工作时，三级能效的热效率值（电热转化效率）范围为81%≤η<86%。他用学过的知识对电饭锅进行测试：在加热状态下，将温度为23℃、质量为2.2kg的水加热到100℃，电饭锅正常工作用时700s。已知c水=4.2×103J/(kg℃)，请你通过计算帮助小明判断该电饭锅的热效率值是否达到三级能效。
