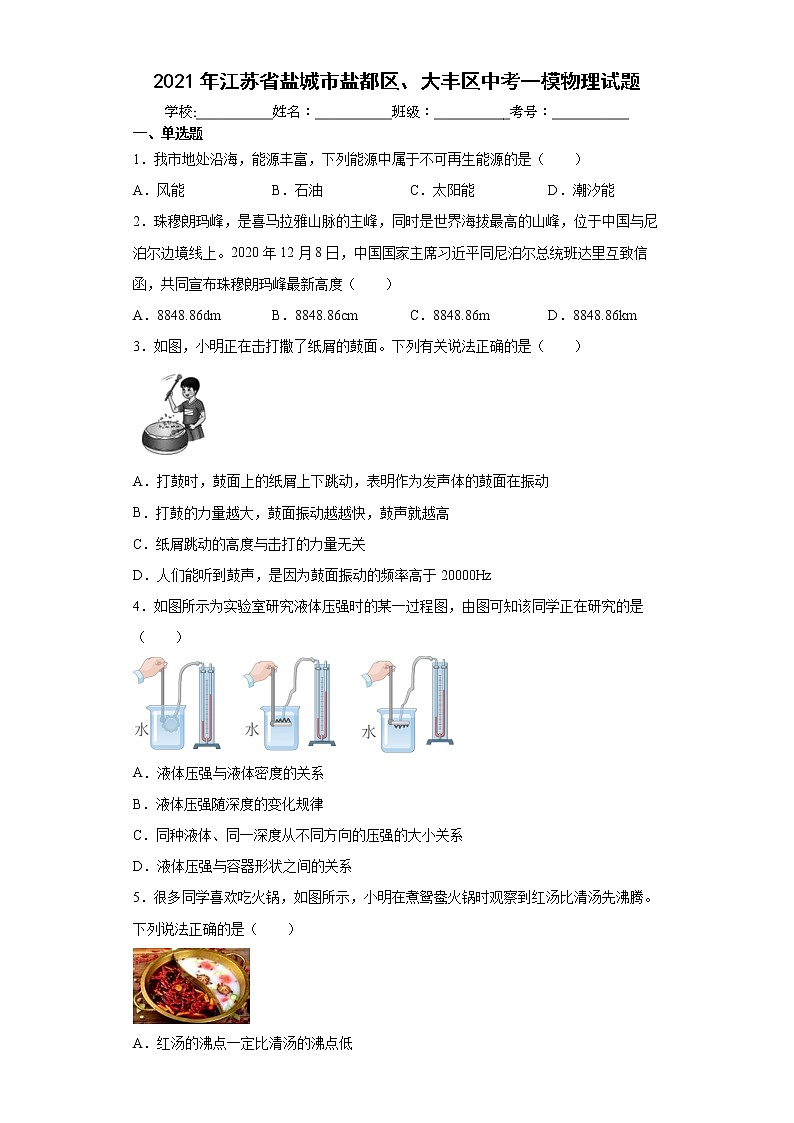

2021年江苏省盐城市盐都区、大丰区中考一模物理试（含答案）

这是一份2021年江苏省盐城市盐都区、大丰区中考一模物理试（含答案），共23页。试卷主要包含了单选题，填空题，实验题，作图题，计算题，综合题等内容，欢迎下载使用。

一、单选题
1．我市地处沿海，能源丰富，下列能源中属于不可再生能源的是（ ）
A．风能B．石油C．太阳能D．潮汐能
2．珠穆朗玛峰，是喜马拉雅山脉的主峰，同时是世界海拔最高的山峰，位于中国与尼泊尔边境线上。2020年12月8日，中国国家主席习近平同尼泊尔总统班达里互致信函，共同宣布珠穆朗玛峰最新高度（ ）
A．8848.86dmB．8848.86cmC．8848.86mD．8848.86km
3．如图，小明正在击打撒了纸屑的鼓面。下列有关说法正确的是（ ）
A．打鼓时，鼓面上的纸屑上下跳动，表明作为发声体的鼓面在振动
B．打鼓的力量越大，鼓面振动越越快，鼓声就越高
C．纸屑跳动的高度与击打的力量无关
D．人们能听到鼓声，是因为鼓面振动的频率高于20000Hz
4．如图所示为实验室研究液体压强时的某一过程图，由图可知该同学正在研究的是（ ）
A．液体压强与液体密度的关系
B．液体压强随深度的变化规律
C．同种液体、同一深度从不同方向的压强的大小关系
D．液体压强与容器形状之间的关系
5．很多同学喜欢吃火锅，如图所示，小明在煮鸳鸯火锅时观察到红汤比清汤先沸腾。下列说法正确的是（ ）

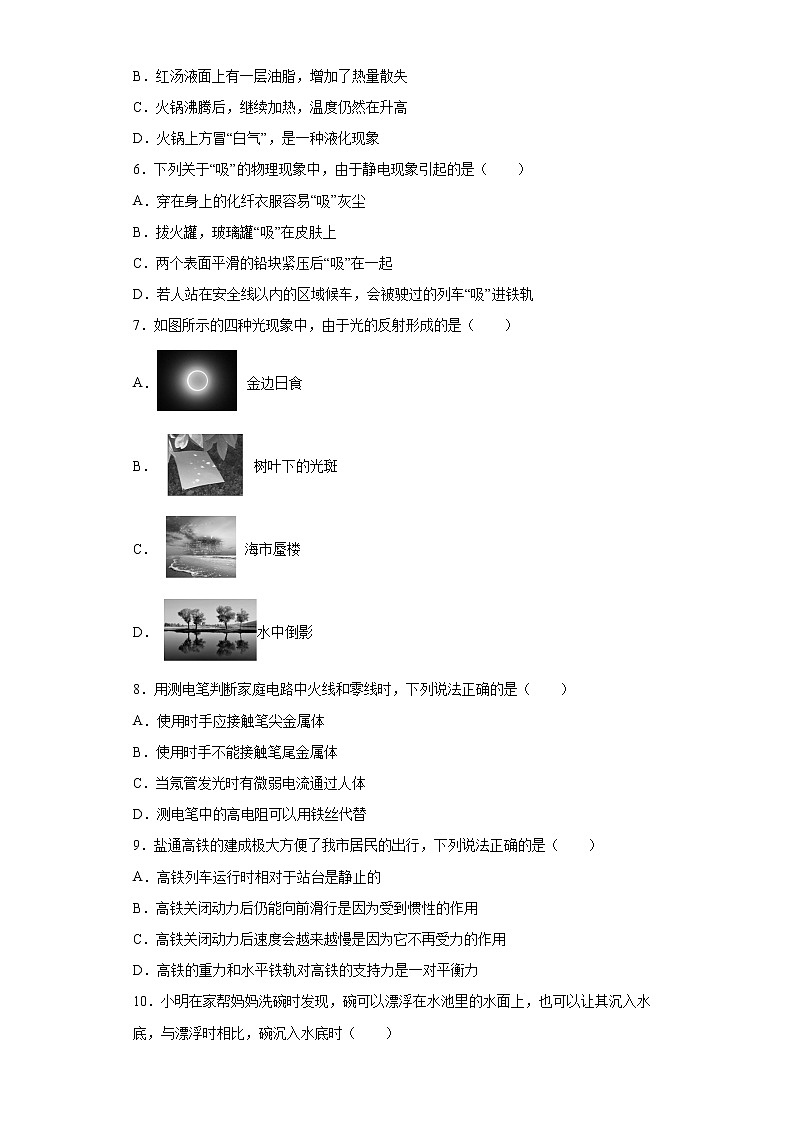

A．红汤的沸点一定比清汤的沸点低
B．红汤液面上有一层油脂，增加了热量散失
C．火锅沸腾后，继续加热，温度仍然在升高
D．火锅上方冒“白气”，是一种液化现象
6．下列关于“吸”的物理现象中，由于静电现象引起的是（ ）
A．穿在身上的化纤衣服容易“吸”灰尘
B．拔火罐，玻璃罐“吸”在皮肤上
C．两个表面平滑的铅块紧压后“吸”在一起
D．若人站在安全线以内的区域候车，会被驶过的列车“吸”进铁轨
7．如图所示的四种光现象中，由于光的反射形成的是（ ）
A．金边日食
B．树叶下的光斑
C．海市蜃楼
D．水中倒影
8．用测电笔判断家庭电路中火线和零线时，下列说法正确的是（ ）
A．使用时手应接触笔尖金属体
B．使用时手不能接触笔尾金属体
C．当氖管发光时有微弱电流通过人体
D．测电笔中的高电阻可以用铁丝代替
9．盐通高铁的建成极大方便了我市居民的出行，下列说法正确的是（ ）
A．高铁列车运行时相对于站台是静止的
B．高铁关闭动力后仍能向前滑行是因为受到惯性的作用
C．高铁关闭动力后速度会越来越慢是因为它不再受力的作用
D．高铁的重力和水平铁轨对高铁的支持力是一对平衡力

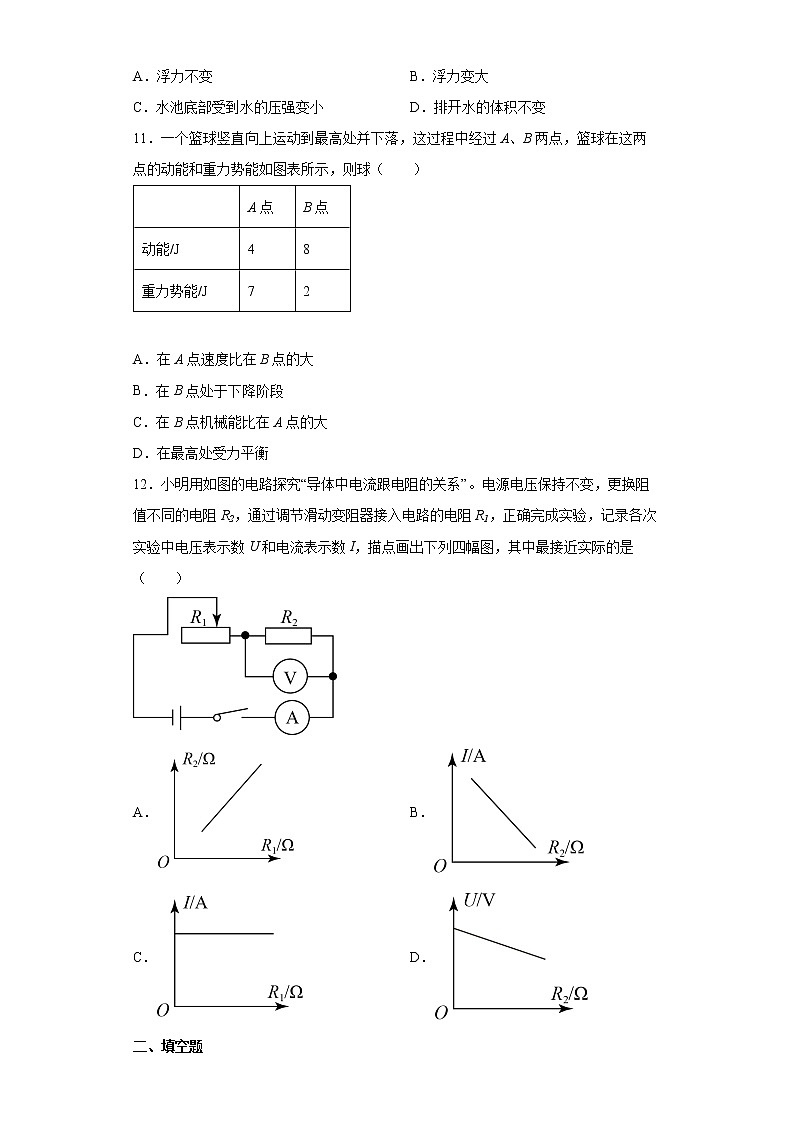

10．小明在家帮妈妈洗碗时发现，碗可以漂浮在水池里的水面上，也可以让其沉入水底，与漂浮时相比，碗沉入水底时（ ）
A．浮力不变B．浮力变大
C．水池底部受到水的压强变小D．排开水的体积不变
11．一个篮球竖直向上运动到最高处并下落，这过程中经过A、B两点，篮球在这两点的动能和重力势能如图表所示，则球（ ）
A．在A点速度比在B点的大
B．在B点处于下降阶段
C．在B点机械能比在A点的大
D．在最高处受力平衡
12．小明用如图的电路探究“导体中电流跟电阻的关系”。电源电压保持不变，更换阻值不同的电阻R2，通过调节滑动变阻器接入电路的电阻R1，正确完成实验，记录各次实验中电压表示数U和电流表示数I，描点画出下列四幅图，其中最接近实际的是（ ）
A．B．
C．D．
二、填空题
13．小明和家人去盐城公园游玩，闻到阵阵花香；正午时分香气更浓，这是因为分子运动与______有关。他们坐在船上，用桨有节奏的向后划水，船快速前进，这说明物体间力的作用是______的，划船用的桨是______杠杆。
14．2021年3月12日，长征七号改遥二运载火箭在海南文昌航天发射场成功发射。本次发射的试验九号卫星升空后绕地球做快慢不变的圆周运动，它的运动状态______（变化/不变）。地面科技人员对卫星的控制依靠______来传递信息的，卫星上的太阳能电池板将太阳能转化为______能。
15．小明家的燃气热水器将100kg的水由20℃加热到30℃，水吸收热量为______J；若不计热损失，需要消耗______kg的天然气。已知c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/kg。洗澡后小明发现，浴室里热水器的两根水管中，有一根表面布满水珠，另一没有水珠，你认为布满水珠的水管中通的是______（热/冷）水。
16．如图所示，工人用滑轮组将15N的物体匀速提高0.5m，所用时间为10s，拉力F为10N，则拉力的功率为____W，滑轮组机械效率为____。若增加所提物体的重力，滑轮组机械效率____（变大/变小/不变）。（不计绳重和摩擦）
17．如图是单缸四冲程汽油机的______冲程，此冲程中，气缸内气体内能逐渐______（增大/减小），汽油机工作过程中的效率很低，有大量的热散失到空气中而无法自动回收，这是因为能量的转化和转移具有______性。
18．在“调查家庭用电”的综合实践活动中，小明观察到如图所示的家庭供电箱，漏电保护开关在漏电时自动断开，空气开关在电路过载或短路时自动断开，这两个开关______（串联/并联）在电路中。进户线干路较其它导线特别粗，是为了______（增大/减小）电阻，防止通过大电流时发热引起安全事故。小明还了解到供电箱中所有与导线连接的接线柱都要拧紧，这是为了防止______导致发热过多的安全隐患。
19．人们在元宵节会吃汤圆，小华把汤圆放入盛有适量水的锅中，发现汤圆完全浸入水中且沉在锅底，这说明汤圆的密度______（大于、等于、小于）水的密度，此时汤圆对锅底的压力______（大于、等于、小于）汤圆受到的重力，若汤圆的体积为，则它受到的浮力为______N。（ρ水=，g=10N/kg）
三、实验题
20．小明测色拉油的密度时，将天平放在______桌面上，测出油和杯子的总质量，盘中所加砝码和游码的位置如图所示，总质量为______g。将杯中的部分油倒入量筒中，量筒中油的体积，用天平测出剩余油和杯子的总质量为28g，则油的密度为______。
21．如图是小明“探究滑动摩擦力大小与哪些因素有关”的实验：
（1）用弹簧测力计沿____方向拉着木块作匀速直线运动，此时弹簧测力计对木块的拉力____（是/不是）木块受到的滑动摩擦力；
（2）分析甲、乙，说明滑动摩擦力的大小与____有关；
（3）分析乙、丙，小明认为滑动摩擦力的大小与接触面粗糙程度有关，小明的想法____（正确/错误），理由：____；
（4）小明在探究后反思：操作中不能保证匀速拉动物体，所以弹簧测力计的示数并不稳定。经老师引导后，将实验装置改成如图丁所示，当他拉出木板的过程中，发现弹簧测力计示数仍然不稳定，你认为仍然不稳定的原因可能是____。
22．在研究凸透镜及其成像规律的实验中：
（1）如图甲所示，小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一圆形光斑时，测得光斑到透镜的距离为L，将白纸再靠近透镜一段距离，发现白纸上又出现了相同大小的光斑，则L______f（＜、＞、=）；
（2）小明将蜡烛、凸透镜和光屏按图乙所示位置放置并调节，使烛焰、光屏的中心位于凸透镜的______上。若此时光屏上恰能成清晰的像，则该像为倒立、______（放大、缩小、等大）的实像；
（3）保持透镜的位置不变，使烛焰从距离凸透镜较远处逐次靠近透镜，每次都移动______，使烛焰在光屏上成像，会发现像______（变大、不变、变小）。当给凸透镜“戴上”近视眼镜后，为使光屏上再次呈清晰像，应将光屏向______（左、右）移动；
（4）本实验需要多次测量，以下实验中多次测量目的与其不同的是______（填字母）。
A．探究同种物质的质量和体积的关系
B．探究反射角与入射角的关系
C．用刻度尺测量物体的长度
23．小华同学利用如图所示的器材，测量小灯泡的电功率。实验中电源电压保持不变，额定电压为2.5V（电阻约为10Ω），滑动变阻器的规格为（10Ω1A）
（1）如图甲所示，电路中还有一根导线没有连接，请将电路连接完整______；
（2）移动滑片P到某位置，电压表示数如图丙所示，此时电压为______V；要测量小灯泡的额定功率，应将滑片P向______（A/B）端移动；
（3）该同学连接好电路后，按正确的实验步骤进行操作，得到了小灯泡的电流随其两端电压变化的图像，如图乙所示，则小灯泡的额定功率是______W；
（4）实验中，灯泡的电流与电压______（成/不成）正比关系，这主要是因为______；
（5）事实上，电压表与灯泡并联时也会有一定的分流作用，因此上述额定功率的测量结果要比灯泡真正的额定功率______（大/小）；
（6）小华实验结束后，同组的小明用该套器材重做实验，闭合开关发现电压表示数为6V，电流表示数为零，则故障可能情况是______。
四、作图题
24．按题目要求作图：
（1）如图甲，画出光从水斜射入空气时折射光线的大致位置______；
（2）如图乙，画出斜面上的木块所受重力的示意图______；
（3）如图丙，在图中虚线上用箭头标出磁感线方向并标出电源的正极______。
五、计算题
25．如图是我市为倡导“绿色出行”提供的公共自行车，小华骑着自行车，在平直的公路上匀速行驶了1200m，用时4min，若自行车的质量为15kg，与地面的总接触面积为，小华的质量为50kg，骑行时受到的阻力为20N，求小华骑行时（g=10N/kg）：
（1）自行车的速度；
（2）自行车对地面的压强；
（3）小华骑行的功率。
26．如图乙是某超声波加湿器（甲图）内部湿度监测装置的简化电路图，根据电压表的示数可以判断湿度的高低。已知电源电压为12V，定值电阻R0的阻值为30Ω，湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为150Ω（图中未画出）。求：
（1）当湿度为60%时，通过R0的电流；
（2）当湿度为60%时，加湿器消耗的总功率；
（3）若电压表的量程为0～9V，装置能监测湿度的最大值。
六、综合题
27．阅读短文，回答问题。
空气阻力
在赛车界中有这么一句话：“谁控制好空气，谁就能赢得比赛！”。这里所说的空气，指的就是空气阻力。物体在流体（气体、液体）中运动时，会受到阻力作用，该阻力叫做流体阻力。流体阻力大小跟相对运动速度大小有关，速度越大，阻力越大；跟物体的横截面积有关，横截面积越大，阻力越大；跟物体的形状有关，头圆尾尖（这种形状通常叫做流线型）的物体所受阻力较小。
雨滴从高空由静止下落，速度会越来越大，所受空气阻力也越来越大，下落过程中受到的空气阻力与雨滴（可看成球形）的横截面积S成正比，与下落速度v的平方成正比，即f=kSv2（其中k为比例常数）。下落一段距离后，当阻力大到与重力相等时，将以某一速度作匀速直线运动，这个速度通常被称为收尾速度。一般而言，直径为0.5mm的雨滴的收尾速度约为2m/s。
（1）关于流体的阻力，下列说法正确的是______
A．飞机为了减小阻力，应做成头尖尾圆的形状
B．降落伞从空中下落时因横截面积较大，更利于增大空气阻力
C．赛车要赢得比赛，应设法增大空气阻力
D．海豚等海洋动物能在水中高速前行，是因为它们的横截面积较小，阻力较小
（2）某雨滴的收尾速度为5m/s，当该雨滴的速度为4m/s时，其所受到的空气阻力______ （大于/等于/小于）重力；
（3）人造地球卫星一般不需要设计成流线型，这是因为______；
（4）下列能大致反映雨滴下落速度v、所受到的空气阻力f随时间变化关系的图象为______；
A． B． C． D．
（5）已知球体的体积公式为（r为径）。若某次下雨，最大的雨滴直径为2mm，则这次下雨，雨滴最大的落地速度约为______m/s。
A点
B点
动能/J
4
8
重力势能/J
7
2
参考答案：
1．B
【解析】
【详解】
风能、太阳能和潮汐能属于可再生能源，煤炭、石油、天然气都属于化石能源，是不可再生能源。
故选B。
2．C
【解析】
【详解】
珠穆朗玛峰的高度是以米（m）为单位最合适，故珠穆朗玛峰最新高度为8848.86m。
故选C。
3．A
【解析】
【分析】
【详解】
A．在鼓面上撒上一些纸屑，轻敲鼓时看到纸屑上下跳动，是鼓面把纸屑弹起，这个现象说明，发声的物体都在振动，故A正确；
BC．人打鼓的力量越大鼓面的振幅越大，纸屑跳动的越高，声音的响度越大，故BC错误；
D．人能听到的频率范围是20-20000Hz，因为人能听到鼓声，所以鼓面振动的频率高于20 Hz且低于20000Hz，故D错误。
故选A。
4．C
【解析】
【分析】
【详解】
由图可知，三个实验在相同容器中的液体密度相同，液体深度相同，但压强计探头的朝向不同，说明探究的是液体压强与方向的关系。
故选C。
5．D
【解析】
【分析】
【详解】
AC．红汤和清汤主要都是水，其沸点是一样的，水沸腾时，继续加热，但温度保持不变，故AC错误；
B．红汤液面上有一层油脂，减少了热量散失，所以先沸腾，故B错误；
D．火锅上方冒“白气”，这些“白气”是水蒸气遇冷后液化成的小水滴，故D正确。
故选D。
6．A
【解析】
【详解】
A．化纤衣服容易因摩擦而带电，会吸引轻小的灰尘，属于静电现象，故A符合题意；
B．拔火罐使用时，先把酒精在罐内烧一下，罐内空气受热排出，此时迅速把罐扣在皮肤上，使罐内气体温度升高，等到罐内的空气冷却后压强降低，小于外面的大气压，外面的大气压就将罐紧紧地压在皮肤上，所以这是由于大气压强引起的，故B不符合题意；
C．两个表面平滑的铅块紧压后“吸”在一起，是利用分子间的引力，故C不符合题意；
D．人站在安全线以内的区域候车，会被驶过的列车“吸”进铁轨，是由于流速大的地方压强小，故D不符合题意。
故选A。
7．D
【解析】
【详解】
A．当月球转到地球和太阳之间，月球挡住了太阳照向地球的光，我们就看不到太阳，这就是日食，日食是由于光的直线传播形成的，故A不符合题意；
B．树叶下的光斑是光沿直线传播形成的太阳的实像，故B不符合题意；
C．海市蜃楼是光经过不均匀的大气层时，发生折射形成的，属于光的折射现象，故C不符合题意；
D．水中倒影属于平面镜成像，是由于光的反射形成的，故D符合题意。
故选D。
8．C
【解析】
【分析】
【详解】
AB．使用测电笔判断家庭电路中火线和零线时手应接触笔尾金属体，形成通路，故AB错误；
C．因为测电笔内的氖管电阻比较大，电压一定，所以当人体、测电笔、火线之间构成通路时，有微弱电流通过人体，故C正确；
D．测电笔中的高电阻是以及确定好的，为了避免通过人体的电流过大，不能随意更换，故D错误。
故选C。
9．D
【解析】
【详解】
A．高铁列车运行时，相对于站台其位置在改变，是运动的，故A错误；
B．惯性不是力，不能说受到惯性的作用，故B错误；
C．高铁关闭动力后速度会越来越慢，是因为它受到了阻力作用，阻力改变了它的运动状态，使它的速度减小，故C错误；
D．高铁的重力和水平铁轨对高铁的支持力都作用在同一物体上，大小相等、方向相反，作用在同一直线上，是一对平衡力，故D正确。
故选D。
10．C
【解析】
【分析】
【详解】
AB．由浮沉条件知道，碗沉入水底时，浮力小于重力；碗漂浮时，浮力等于自身的重力，由于重力不变，即漂浮时的浮力大于下沉时的浮力，所以，碗受到的浮力将变小，故AB错误；
CD．漂浮时的浮力大于下沉时的浮力，由知道，碗浸没后，排开的水的体积减小，水面则下降，由p=ρgh知道，水池底受到水的压强变小，故C正确，D错误。
故选C。
11．B
【解析】
【分析】
【详解】
A．同一篮球的质量不变；由表中数据可知，篮球在A点的动能较小，所以在A点的速度较小，故A错误；
B．篮球在上升过程中，速度减慢，动能减小；篮球在下降过程中，速度增大，动能增大；由表中数据知道，A点的动能为4J，到B点时动能大于A点的动能，且小球先后经过A、B两点，说明在B点处于下降阶段，故B正确；
C．由表中数据可得，在B点的机械能等于
8J+2J=10J
在A点的机械能等于
4J+7J=11J
所以在B点的机械能比A点的小，故C错误；
D．在最高处时篮球的速度为零，此时仅受竖直向下的重力作用，所以受力不平衡，故D错误。
故选B。
12．A
【解析】
【分析】
【详解】
A．探究“导体中电流跟电阻的关系”时应控制R2两端电压保持不变，根据串联电路电压的规律知道，变阻器的电压也不变，由分压原理，两电阻之比为一定值，所以，图像为过原点的直线（或延长线过原点），故A正确；
B．由图知道，R1、R2、电流表串联在电路中，电流表测电路中的电流；电压表测R2两端电压，因为电压不变时，导体中电流跟电阻的关系成反比，故B错误；
C．由B选项知道，R1随R2的增大而变大，由电阻的串联和欧姆定律知道，当R1增大时，电路中的电流变小，故C错误；
D．由控制变量法知道，探究“导体中电流跟电阻的关系”时应控制R2两端电压保持不变，故D错误。
故选A。
13． 温度 相互 费力
【解析】
【详解】
[1]因为温度越高，分子无规则运动越快，所以正午时分香气更浓。
[2]用桨有节奏的向后划水，船桨给水一个力，同时水给船桨一个力，船快速前进，这说明物体间力的作用是相互的。
[3]划船用的桨在使用过程中，动力臂小于阻力臂，为费力杠杆。
14． 变化 电磁波 电
【解析】
【详解】
[1]试验九号卫星升空后绕地球做快慢不变的圆周运动，虽然快慢不变，但运动方向在改变，故它的运动状态在变化。
[2]太空中是真空状态，电磁波的传递不需要介质，地面科技人员是通过电磁波来控制太空中的卫星的。
[3]卫星上的太阳能电池板接收太阳能，获得电能，即将太阳能转化为电能。
15． 4.2×106 0.1 冷
【解析】
【详解】
[1]水吸收的热量
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×100kg×（30℃﹣20℃）＝4.2×106J
[2]不计热损失，天然气完全燃烧放出的热量
Q放＝Q吸＝4.2×106J，
由Q放＝mq得，需要消耗天然气的质量
m′=
[3]空气中的水蒸气遇冷会液化成小水珠，小水珠分布在冷水管上。
16． 1 75% 变大
【解析】
【详解】
[1]由图可知，连接动滑轮绳子的股数n=2，拉力的功率为
[2]有用功为
由图可知，连接动滑轮绳子的股数n=2，则拉力端移动距离
拉力做的总功为
则滑轮组的机械效率
[3]增加所提物体的重力时，有用功增大，而摩擦不计、动滑轮重不变，额外功不变，这样有用功在总功中所占的比例增大，滑轮组的机械效率将变大。
17． 压缩 增大 方向
【解析】
【详解】
[1][2][3]图中的两个气门闭合，活塞上行，所以是压缩冲程；活塞对空气做功，气缸内的气体内能增大；散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性。
18． 串联 减小 接触不良
【解析】
【分析】
【详解】
[1]为了用电的安全，漏电保护开关和空气开关应串联在干路中，这样当一个开关断开时，整个电路就会断开。
[2]进户线干路较其它导线特别粗，是通过增大横截面积的方法来减小电阻的，能防止进户线干路上通过大电流时发热引起安全事故。
[3]供电箱中所有与导线连接的接线柱都要拧紧，若不拧紧，则连接处的电阻会变大，由焦耳定律知道，相同时间内产生的热量多，存在安全隐患。
19． 大于 小于 0.5
【解析】
【分析】
【详解】
[1]汤圆完全浸入水中且沉在锅底，说明汤圆自身的重力大于汤圆受到的浮力，即，然而汤圆重力，汤圆所受浮力，故；因为汤圆完全浸入水中，所以，故，即汤圆密度大于水的密度。
[2]此时汤圆对锅底的压力等于汤圆重力减去它所受的浮力，所以此时汤圆对锅底的压力小于汤圆受到的重力。
[3]若汤圆的体积为，则它受到的浮力
20． 水平 52
【解析】
【分析】
【详解】
[1]调节天平平衡时，应把天平放在水平桌面上，把游码调到横梁标尺的零刻度线处，然后调节平衡螺母使天平平衡。
[2]由图可知，标尺分度值为0.2g，油和杯子的总质量
m总=50g+2g=52g
[3]量筒中液体的质量
m=m总-m剩=52g-28g=24g
液体的密度
21． 水平 不是 压力大小 错误 两图中A物体对接触面的压力不相等 木板表面粗糙程度不均匀
【解析】
【详解】
(1)[1][2]要使物体所受的摩擦力与拉力平衡，应用弹簧测力计拉着木块沿水平方向做匀速直线运动，由二力平衡的知识可知，此时滑动摩擦力大小等于测力计的拉力大小，但是弹簧测力计对木块的拉力不是木块受到的滑动摩擦力。
(2)[3]比较甲、乙两图，接触面的粗糙程度相同，压力大小不同，测力计的示数不同，F1(3)[4][5]分析乙、丙，两图中A物体接触面的粗糙程度不同，压力大小不同，小明认为滑动摩擦力的大小与接触面粗糙程度有关，小明的想法是错误的，理由：两图中A物体对接触面的压力不相等，没有控制压力大小相同，不能得出滑动摩擦力的大小与接触面粗糙程度有关。
(4)[6]根据影响摩擦力的因素可知，在压力不变的情况下，弹簧测力计的示数不稳定，即摩擦力是变化的，说明木板表面的粗糙程度不均匀。
22． > 主光轴 放大 光屏 变大 右 C
【解析】
【分析】
【详解】
（1）[1]将凸透镜正对太阳，在透镜下方的白纸上呈现一圆形光斑时，测得光斑到透镜的距离为L，将白纸再靠近透镜一段距离，发现白纸上又出现了相同大小的光斑，说明第一次白纸在透镜的一倍焦距以外，第二次白纸在透镜的一倍焦距以内，所以L＞f。
（2）[2]为了使像成在光屏的中央，需调节烛焰、光屏和透镜的中心在同一高度上，即使烛焰、光屏的中心位于凸透镜的主光轴上。
[3]观察图可知，此时物距小于像距，说明蜡烛位于该凸透镜的一倍焦距和二倍焦距之间，成倒立放大的实像。
（3）[4][5]烛焰从距离凸透镜较远处逐渐靠近透镜的过程中，烛焰通过透镜所成的像会逐渐远离凸透镜且像变大，这个过程中为了使烛焰在光屏上成像，需将光屏逐渐远离透镜。
[6]近视眼镜是凹透镜，对光有发散作用，给凸透镜“戴上”近视眼镜后，会成像在离透镜更远处，为了使光屏上再次呈清晰像，应将光屏向右移动。
（4）[7]本次实验多次测量是为了得到凸透镜成像的规律，使结论具有普遍性。
A．探究同种物质的质量和体积的关系时多次测量，是为了寻找质量和体积之间的关系，得出普遍规律，故A不符合题意；
B．探究反射角与入射角的关系时多次实验，也是为了得到反射角和入射角之间的关系的普遍规律，故B不符合题意；
C．用刻度尺测量物体的长度时多次测量是为了取平均值减小误差，故C符合题意。
故选C。
23． 2.2 B 0.625 不成 灯丝电阻随温度升高而增大 大 灯泡断路
【解析】
【分析】
【详解】
（1）[1]实验中，电流表要测量电路中的电流，故电流表应串联接入电路中；灯泡的额定电压为2.5V，电阻约为10Ω，则灯泡正常发光时的电流约为
由于小于0.6A，所以，电流表应选用小量程串联接入电路中，如下图
（2）[2]由图甲可知电压表使用0～3V的量程，分度值为0.1V，此时灯泡的电压为2.2V。
[3]要使灯泡正常发光，灯泡两端电压应从2.2V增大到2.5V，由串联电路的分压规律知道，应减小变阻器分得的电压，则滑动变阻器接入电路的电阻要减小，故滑片应向B端移动，使电压表的示数为2.5V。
（3）[4]从图像知道，灯泡在2.5V下的电流为0.25A，灯泡的额定功率为
P额=U额I=2.5V×0.25A=0.625W
（4）[5][6]由图像知道，通过小灯泡的电流与电压不成正比；这是因为灯泡两端的电压越高，灯泡的实际功率越大，灯丝的温度越高，而灯丝电阻随温度的升高而增大而造成的。
（5）[7]实验中电压表与灯泡并联，电压表的测量值准确；而电流表测电压表与灯泡并联的总电流，根据并联电路电流的规律，通过灯泡的电流小于电流表示数，即测得的电流偏大；所以，若考虑电压表的分流作用，由P=UI知道，那么额定功率的测量结果要比灯泡真正的额定功率大。
（6）[8]该实验中变阻器与灯泡串联，电压表测灯泡两端的电压，连好电路后闭合开关，发现电流表示数为零，电路可能断路，而电压表示数为6V，则电压表与电源连通，所以故障的原因可能是灯泡断路。
24．
【解析】
【分析】
【详解】
（1）光从水斜射入空气中时，折射角大于入射角，折射光线的大致位置如下所示：
（2）斜面上的木块受到的重力方向竖直向下，作用点在物体的重心，所受重力的示意图如下所示：
（3）根据同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管左端为S极，通电螺线管右端为N极，在螺线管外部，磁感线都是从N极发出回到S极；根据安培定则，电源左侧为正极，如下图所示：
25．（1）5m/s；（2）；（3）100W
【解析】
【分析】
【详解】
解：（1）已知行驶的路程为1200m，时间为4min，即240s，根据可知，自行车的速度为
（2）已知自行车的质量为15kg，小华的质量为50kg，根据可知，总重力为
由题意可知，重力和压力大小相等，总接触面积为，则自行车对地面的压强为
（3）因为自行车匀速直线行驶，骑行时受到的阻力为20N，根据二力平衡的知识可知
小华骑行的功率为
答：（1）自行车的速度为5m/s；
（2）自行车对地面的压强为；
（3）小华骑行的功率为100W。
26．（1）0.12A；（2）1.44W；（3）80%
【解析】
【分析】
【详解】
解：（1）由图乙可知，当湿度为60%时，湿敏电阻R的阻值为70Ω，此时串联电路中的总电阻为
电源电压为12V，则通过R0的电流
（2）由（1）得，当湿度为60%时，通过R0的电流为0.12A，串联电路中的总电阻为100Ω，加湿器消耗的总功率
（3）已知电压表的量程为0~9V，所以湿敏电阻R两端的电压最大为9V，则串联电路中定值电阻R0两端的电压为
此时串联电路中的电流
根据欧姆定律可知，R的最大电阻为
由图乙可知，R为最大阻值90Ω时，装置能监测到湿度的最大值为80%。
答：（1）当湿度为60%时，通过R0的电流为0.12A；
（2）当湿度为60%时，加湿器消耗的总功率为1.44W；
（3）若电压表的量程为0~9V，装置能监测湿度的最大值为80%。
27． B 小于 太空中没有空气 D 4
【解析】
【分析】
【详解】
（1）[1] A．飞机做成头圆尾尖的形状可以减小空气的阻力，故A错误；
B．降落伞从空中下落时因横截面积较大，可以增大空气阻力，故B正确；
C．赛车要赢得比赛，应设法减小空气阻力，增大汽车的速度，故C错误；
D．海豚等海洋动物头圆尾尖，是流线型，阻力较小，能在水中高速前行，故D错误。
故选B。
（2）[2]某雨滴的收尾速度为5m/s，当该雨滴的速度为4m/s时，小于收尾速度，则其所受到的空气阻力小于重力。
（3）[3]太空中没有空气，不需要减小阻力，所以人造地球卫星不需要设计成流线型。
（4）[4]雨滴从高空由静止下落，随着时间的增长，速度会越来越大，所受阻力也越来越大，下落一段距离后，将以某一速度做匀速直线运动，阻力等于重力，阻力保持不变，故雨滴先做加速运动，再做匀速直线运动，所受空气阻力先增大后不变，故D正确。
（5）[5]雨滴最终匀速下落时，受到的阻力与其重力平衡，设雨水的密度为ρ，根据题意知道，mg=kSv2，其中
横截面积
故解得 ，故雨滴的收尾速度与雨滴半径的平方根成正比，直径为0.5mm的雨滴的收尾速度约为2m/s，则最大直径为2mm的雨滴的收尾速度为
